一、資料下載

WH-LTE-7S0 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/1350.html

WH-LTE-7S0 有人云鏈接操作指南下載鏈接：http://www.ggxxsw.cn/Download/1353.html

WH-LTE-7S0 硬件設計手冊官網下載連接：http://www.ggxxsw.cn/Download/1351.html

WH-LTE-7S0 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1352.html

WH-LTE-7S0 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/1355.html

二、硬件連接

1、所需物品

WH-LTE-7S0 產品 2臺

12V電源適配器 2個

USB-RS232串口線 2條

筆記本電腦 1臺

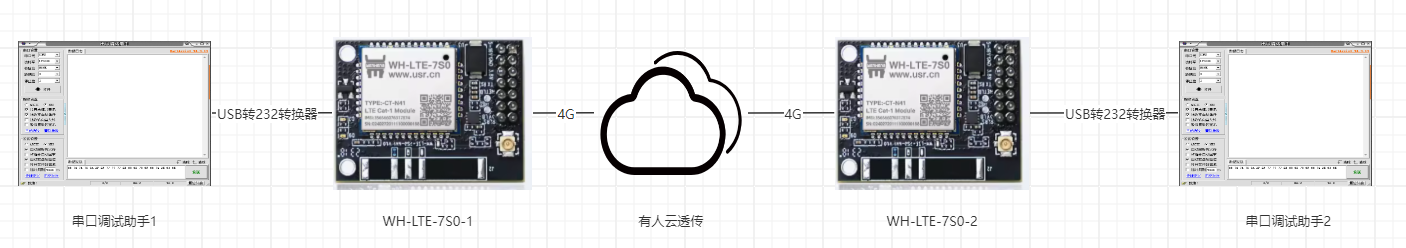

2、硬件連接

WH-LTE-7S0插入到WH-LTE-7S0-EVK上，WH-LTE-7S0-EVK插入到USR-7SX-EVK底板上，底板的的232串口接USB-RS232串口線到電腦USB口，然后產品底板接12V電源適配器上線。本例使用虛擬串口來模擬多個TCP 設備，實現WH-LTE-7S0 和多個設備之間的數據透?jìng)?/span>

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-LTE-7S0對接有人云參數設置

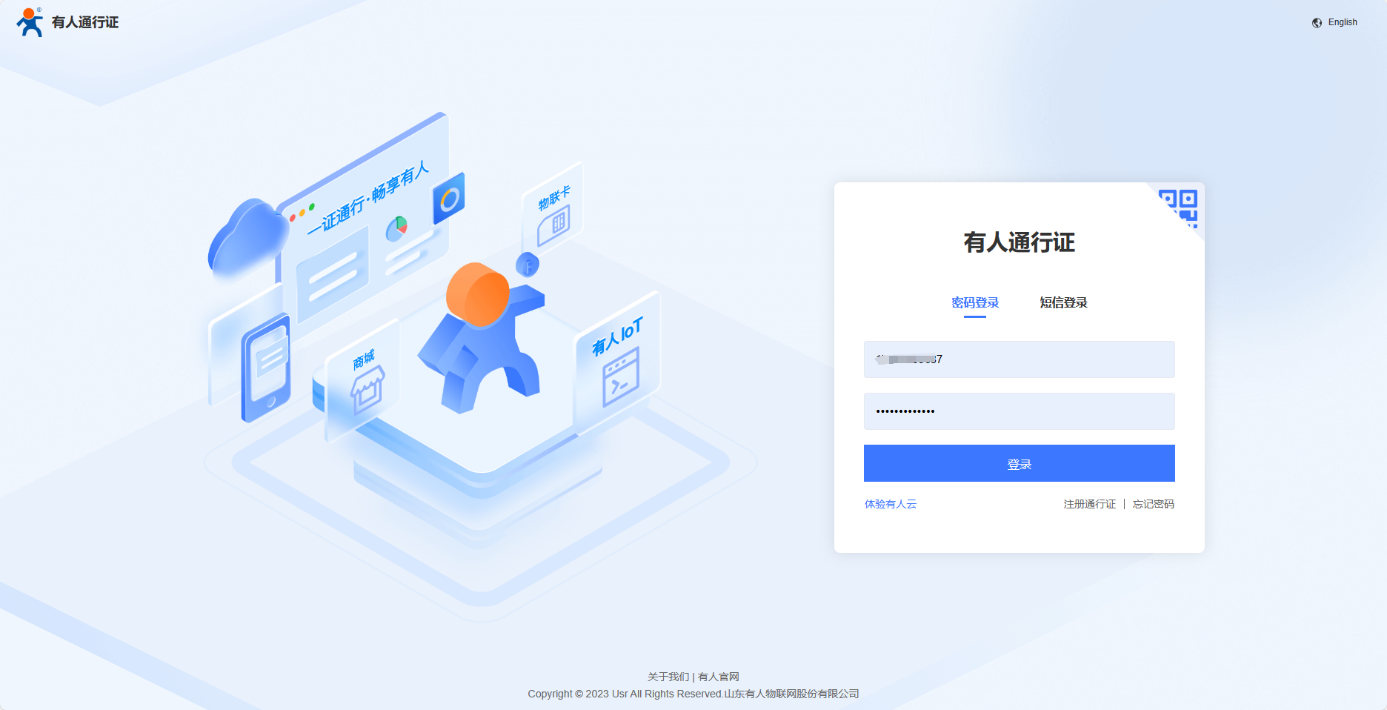

登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

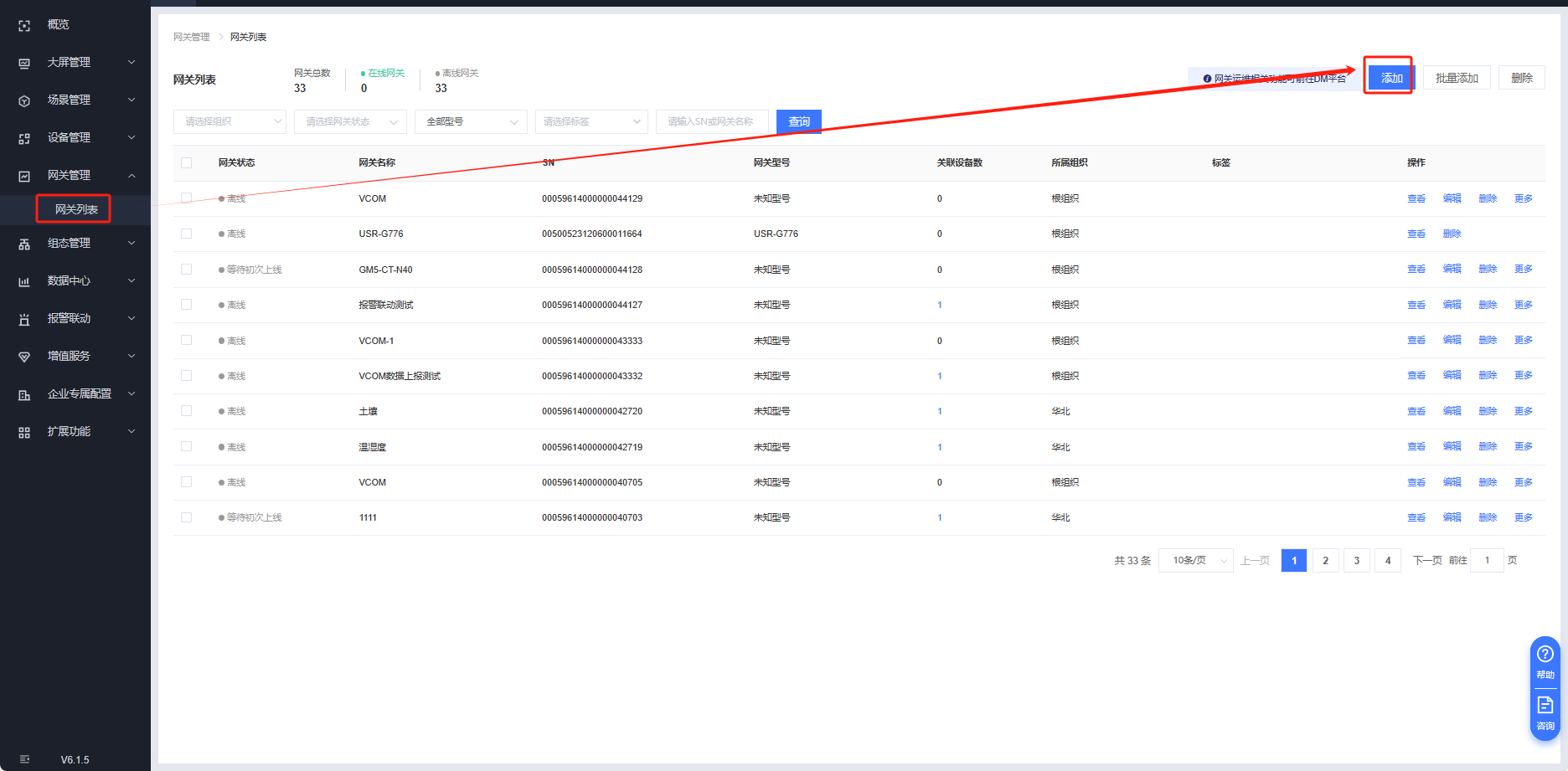

有人云---網關管理---網關列表---添加

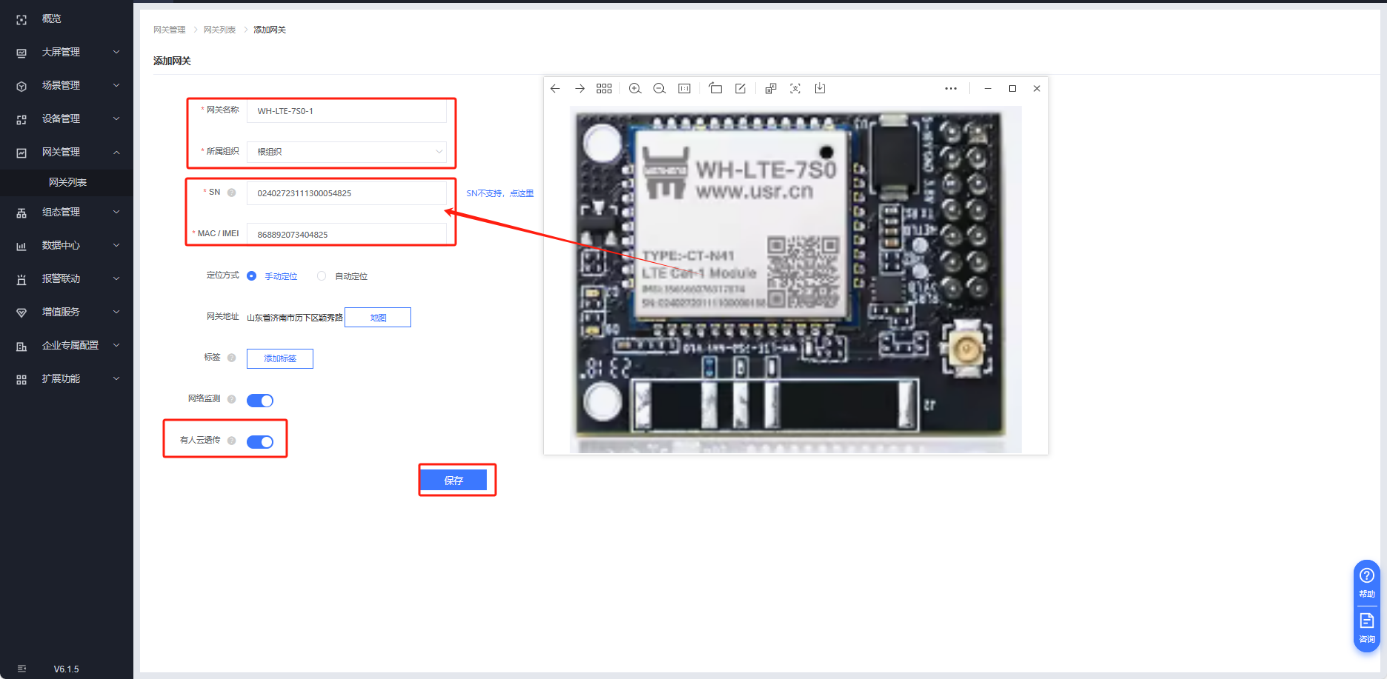

設備名稱;WH-LTE-7S0-1；

所屬組織：根組織；

填入設備上的SN和IMEI；

開啟有人云透?jìng)鞴δ埽４?/span>

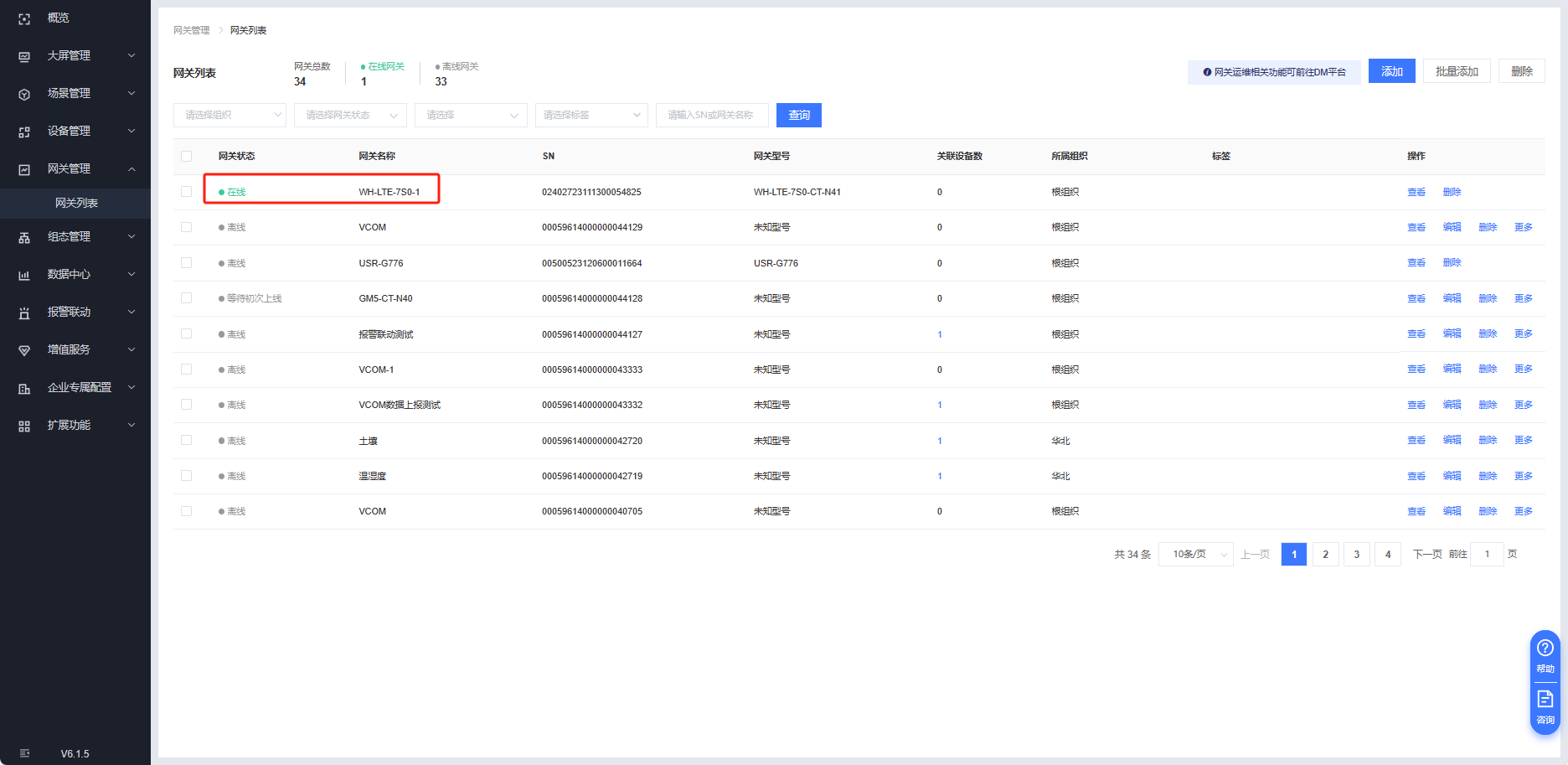

等待1分鐘即可看到WH-LTE-7S0-1在有人云端在線

同樣方式添加WH-LTE-7S0-2上線

2、有人云透?jìng)髟O(shè)置

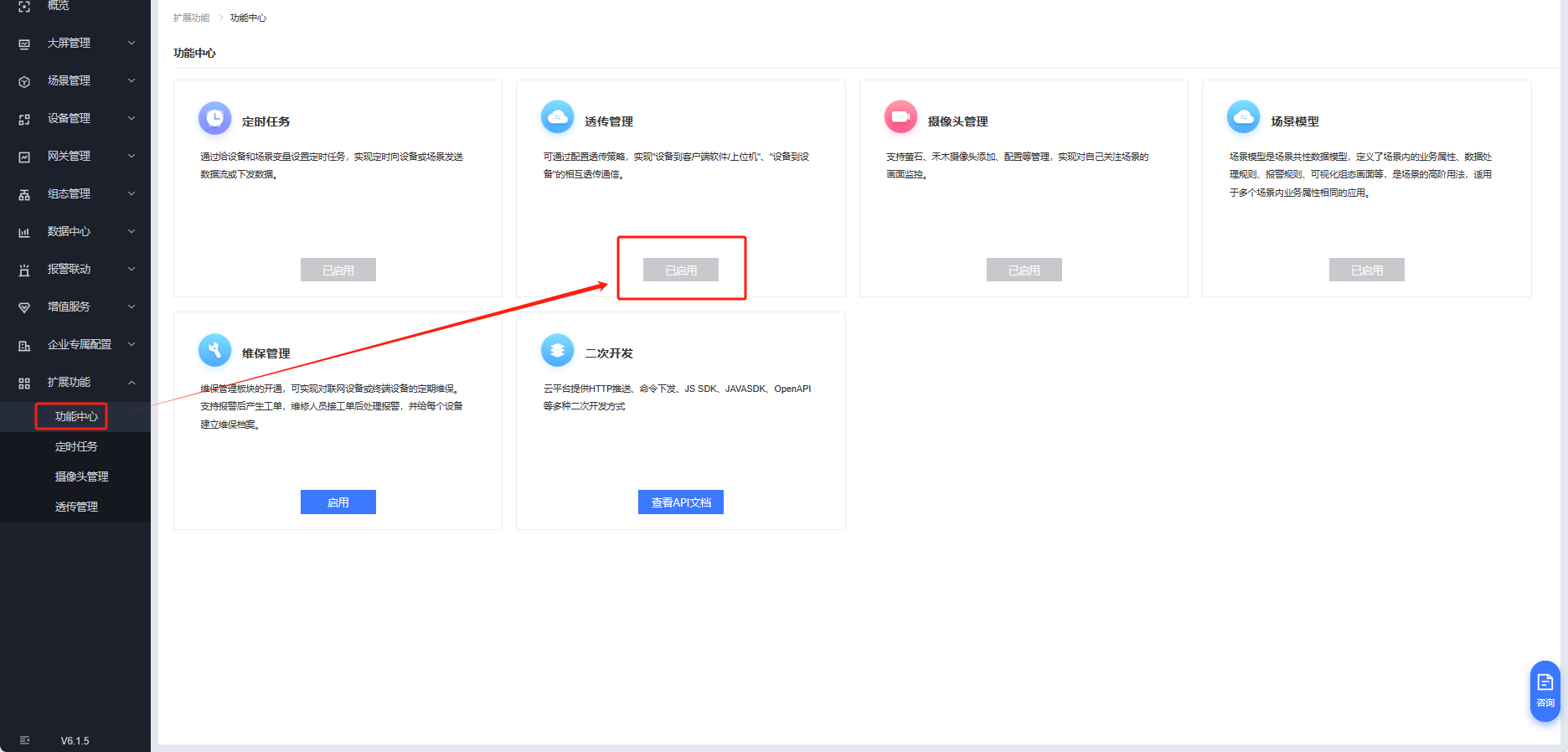

有人云---擴展功能---啟用透?jìng)鞴芾?/span>

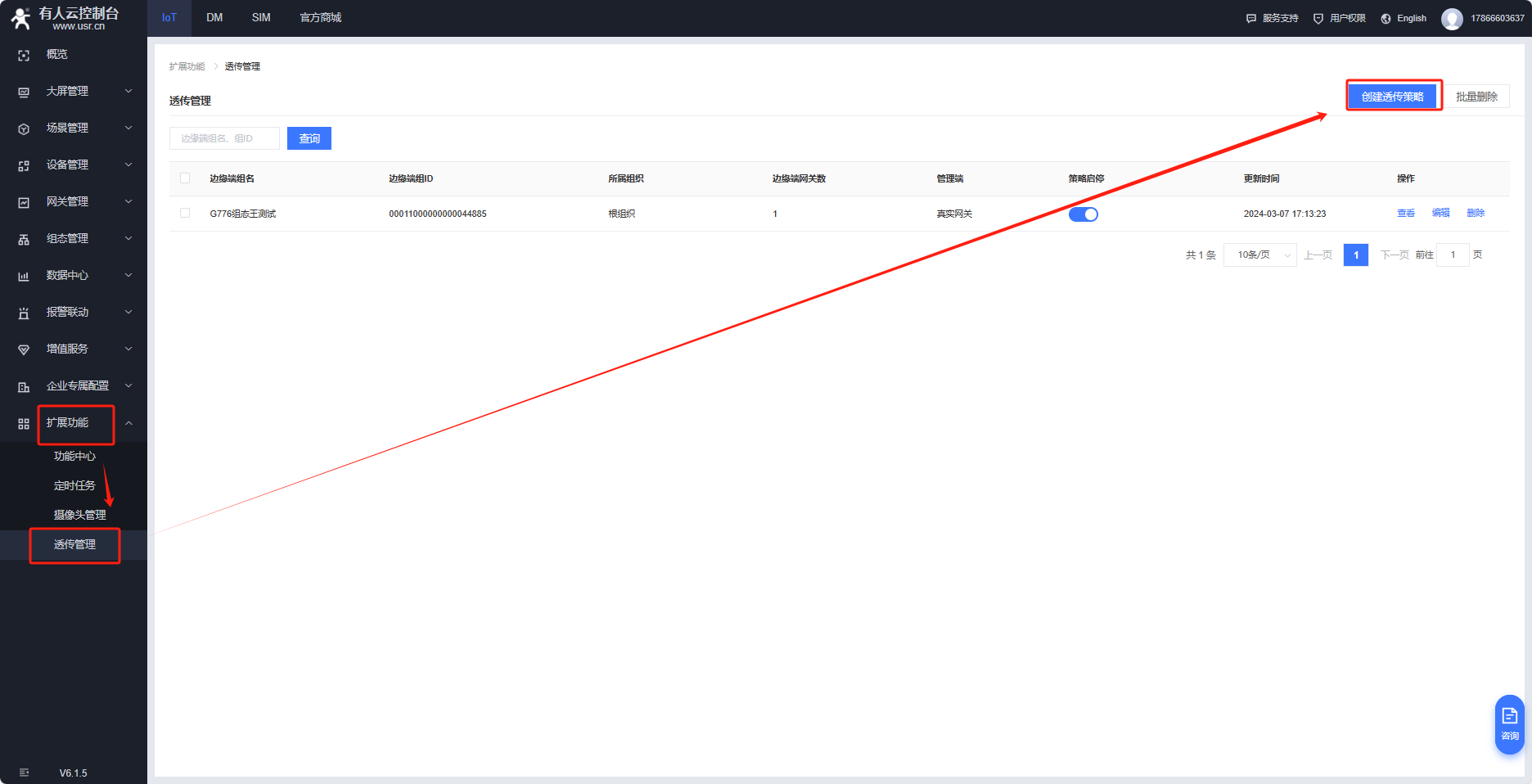

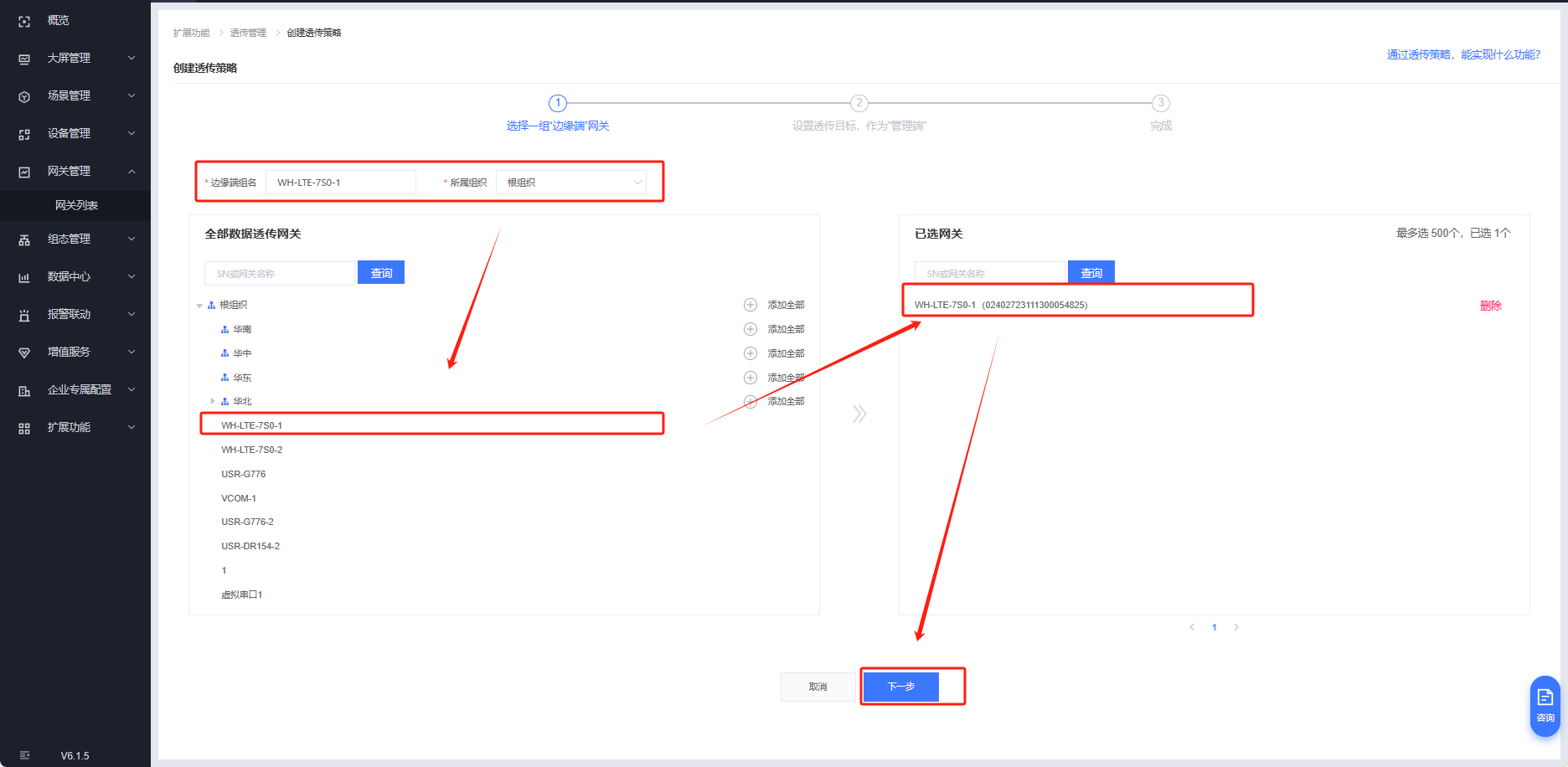

有人云---擴展功能---透?jìng)鞴芾?--創建透?jìng)鞑呗?/span>

邊緣端命名WH-LTE-7S0-1透?jìng)鳒y(cè)試，選擇根組織，選中WH-LTE-7S0-1，下一步

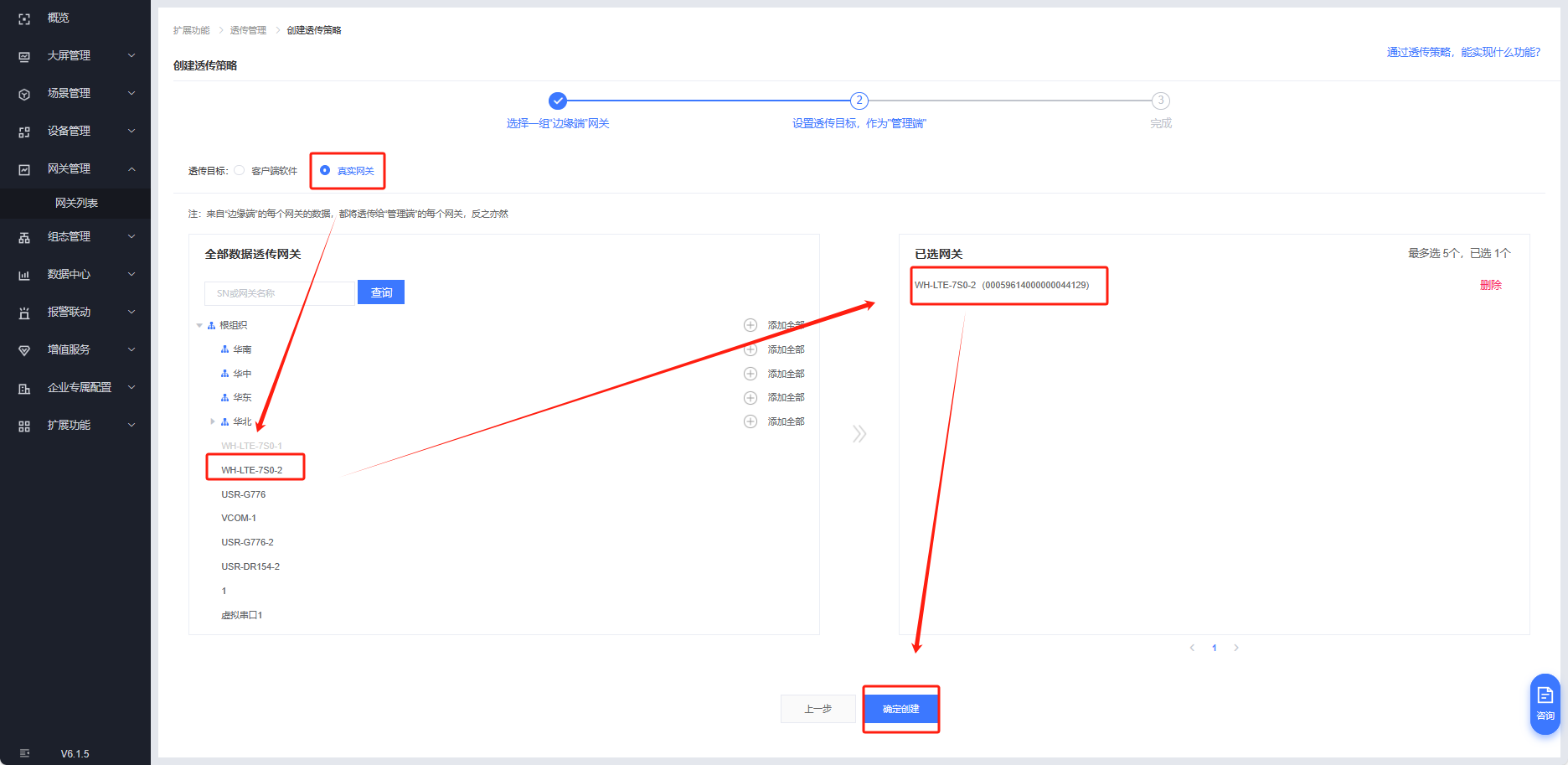

管理端選擇真實網關，選則WH-LTE-7S0-2保存

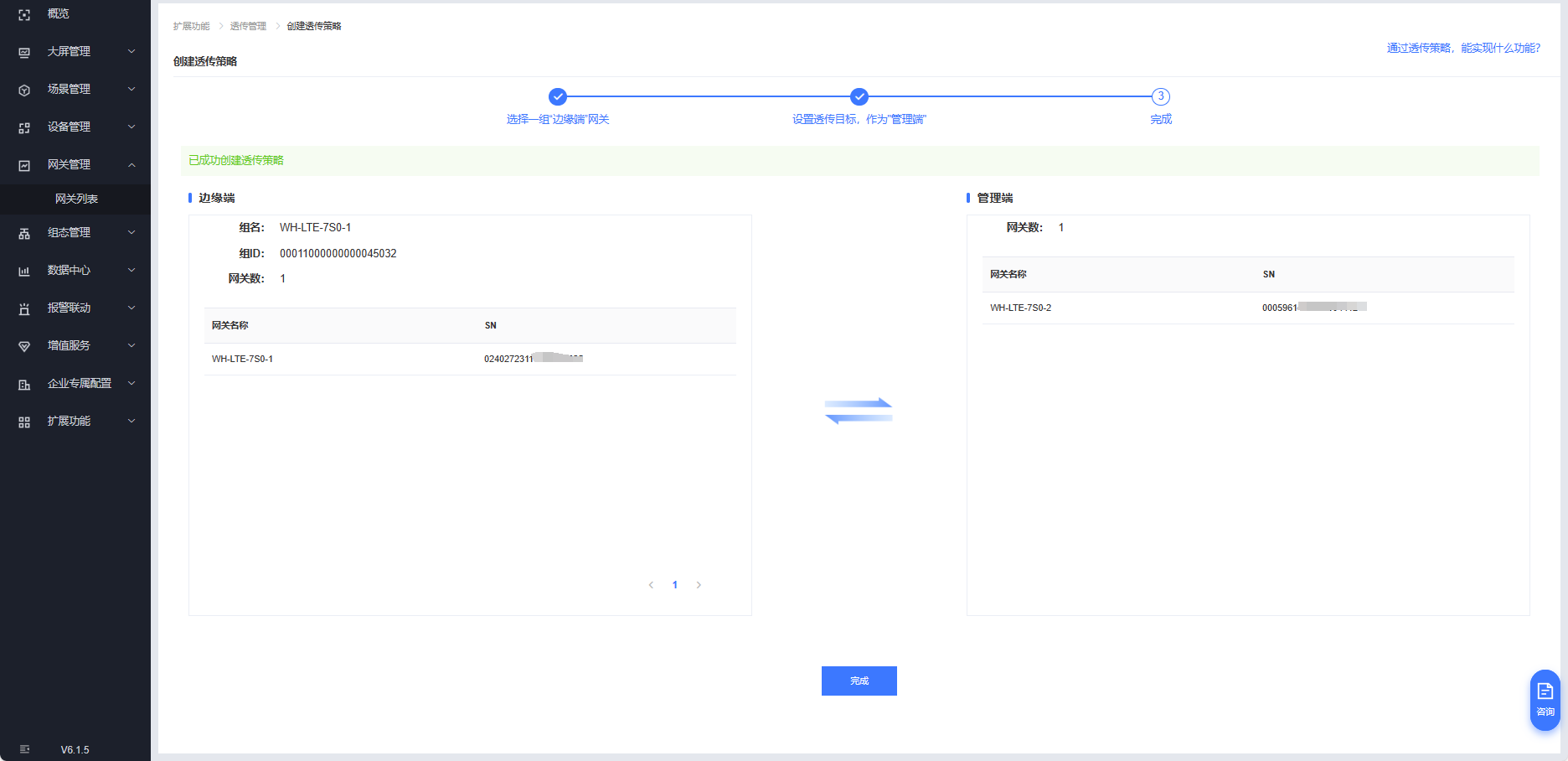

透?jìng)鹘M設置完畢

四、功能或數據調試

1、功能調試

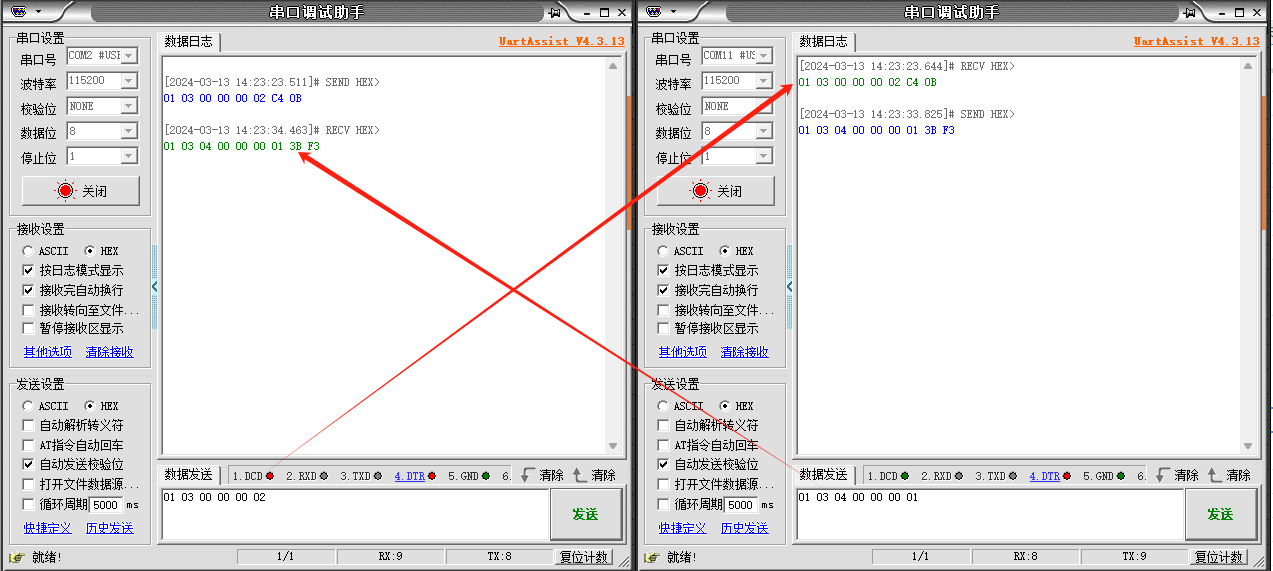

打開兩個串口調試助手，引用兩個WH-LTE-7S0的串口，進行數據互發測試。

2、數據

編寫人：尹叢欣 編寫日期：2024-03-15

審核人：尹叢欣 審核日期：2024-03-27

訂正版本：V1.0 訂正內容：初稿
