USR-G780s和USR-G780 V2連接有人云（V6版本)一對一通訊示例

備注：USR-G780s含有人公司內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）

連接有人云，需要USR-G780s聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.ggxxsw.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.ggxxsw.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ggxxsw.cn/Download/984.html

USR-G780s 設置軟件：http://www.ggxxsw.cn/Download/1269.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.ggxxsw.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html

USR-G780 V2 “Smart DTU”軟件設計手冊：http://www.ggxxsw.cn/Download/702.html

USR-G780 V2 “Smart DTU”說明書 （完整版）：http://www.ggxxsw.cn/Download/701.html

USR-G780 V2 “Smart DTU” 設置軟件 V2.1.3：http://www.ggxxsw.cn/Download/551.html

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

USR-G780 V2 產品 1臺

12V電源適配器2個

USB-RS232或USB-RS485串口線 共2條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的232串口接USB-RS232串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

USR-G780 V2 的232串口接USB-RS232串口線到電腦USB口，插上正常聯網的物聯卡，接好4G天線，然后產品接12V電源適配器上電。

3、查看端口號

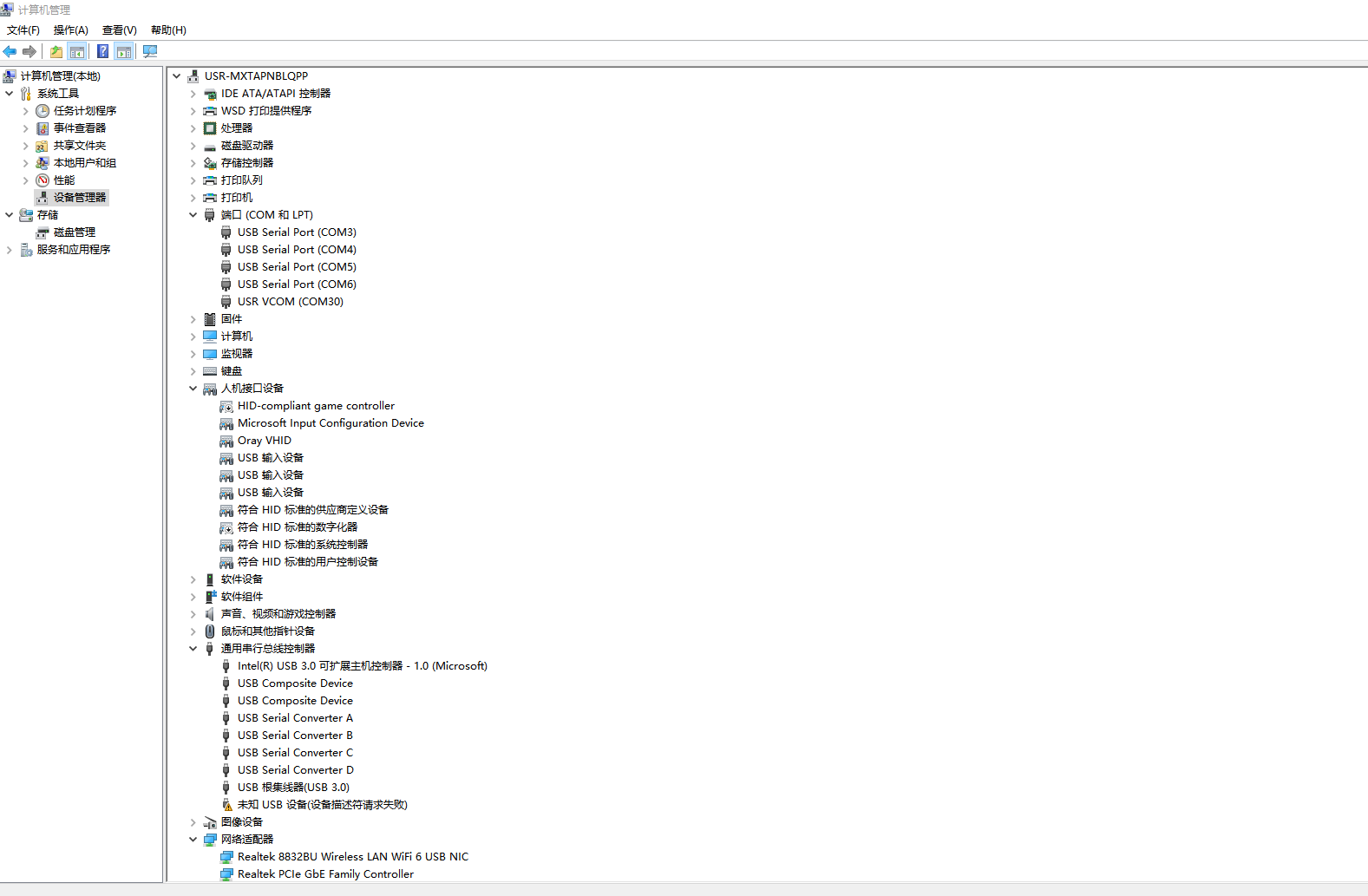

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM4。查看接USR-G780 V2的USB-RS232串口線COM口號，COM5。

三、有人云參數設置

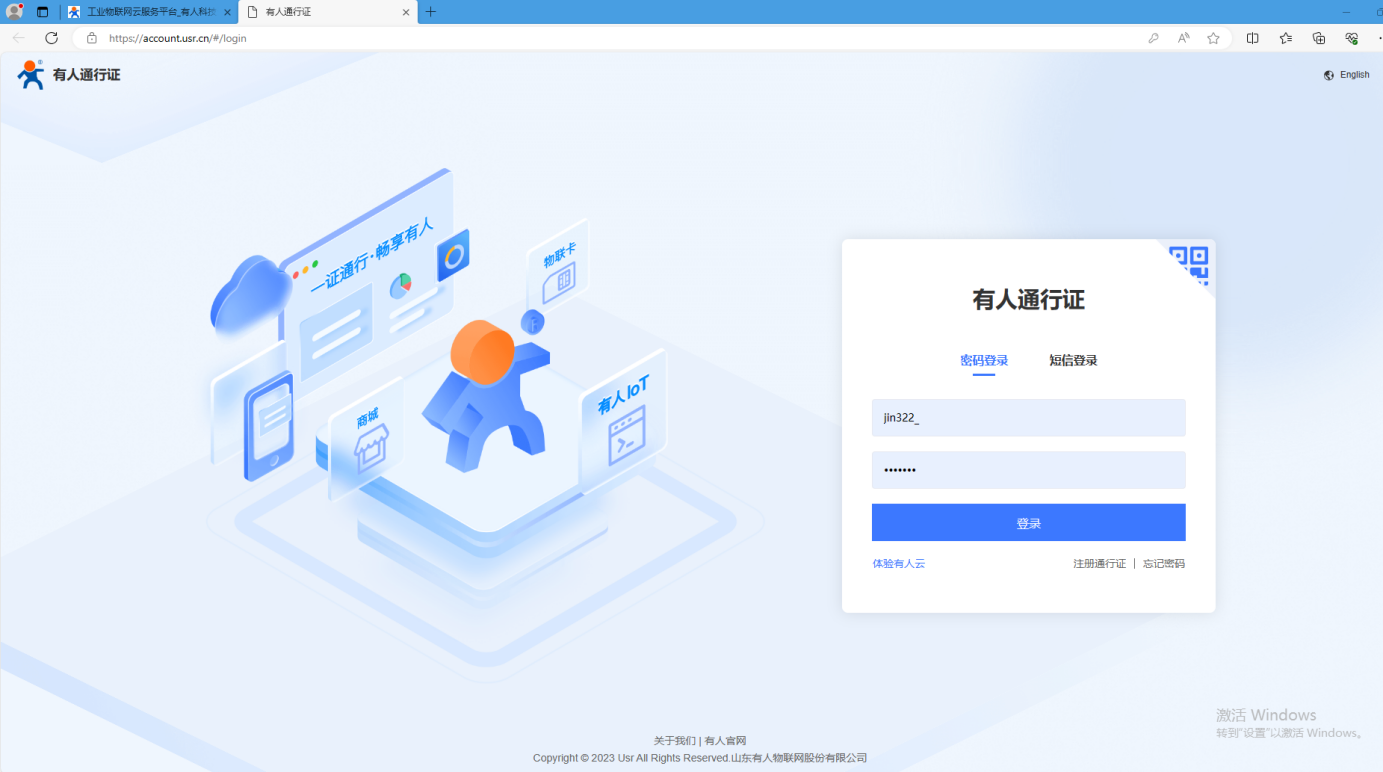

1、登錄有人云賬號

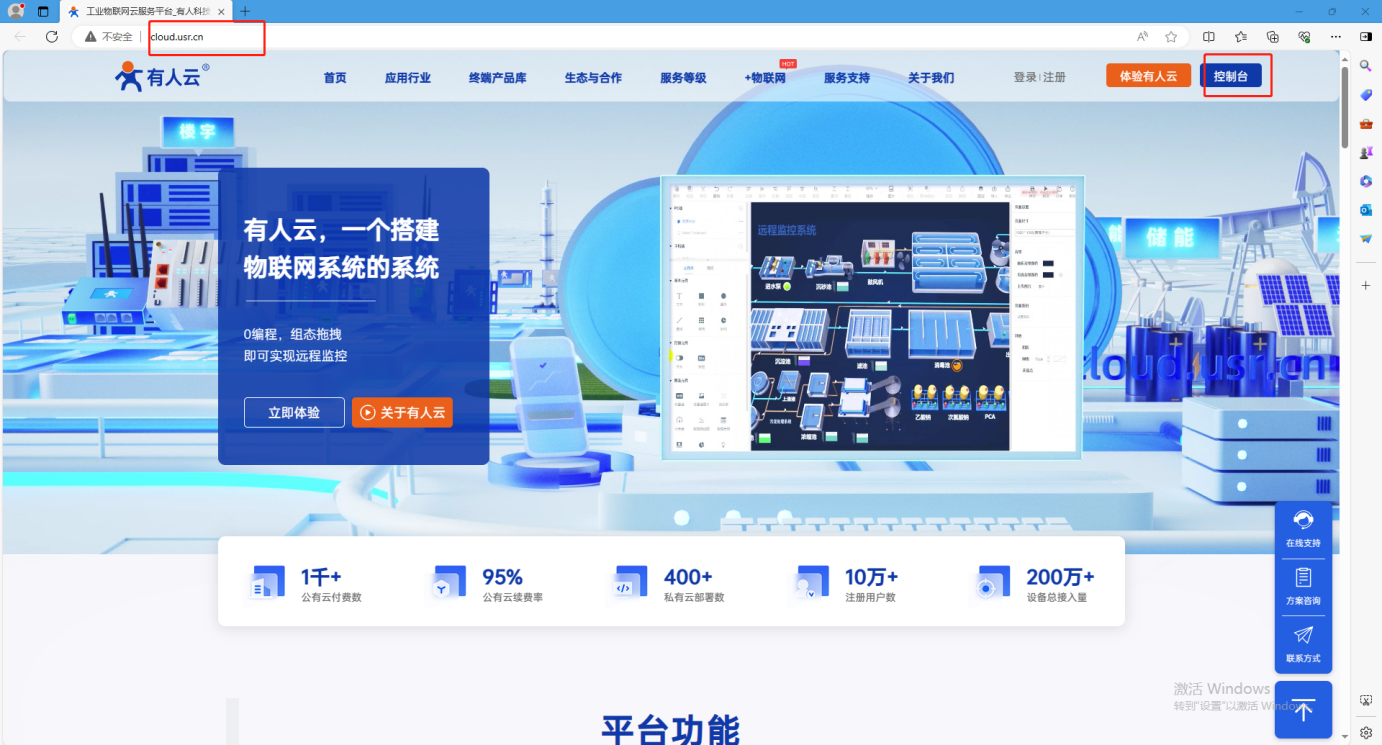

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-G780s設備

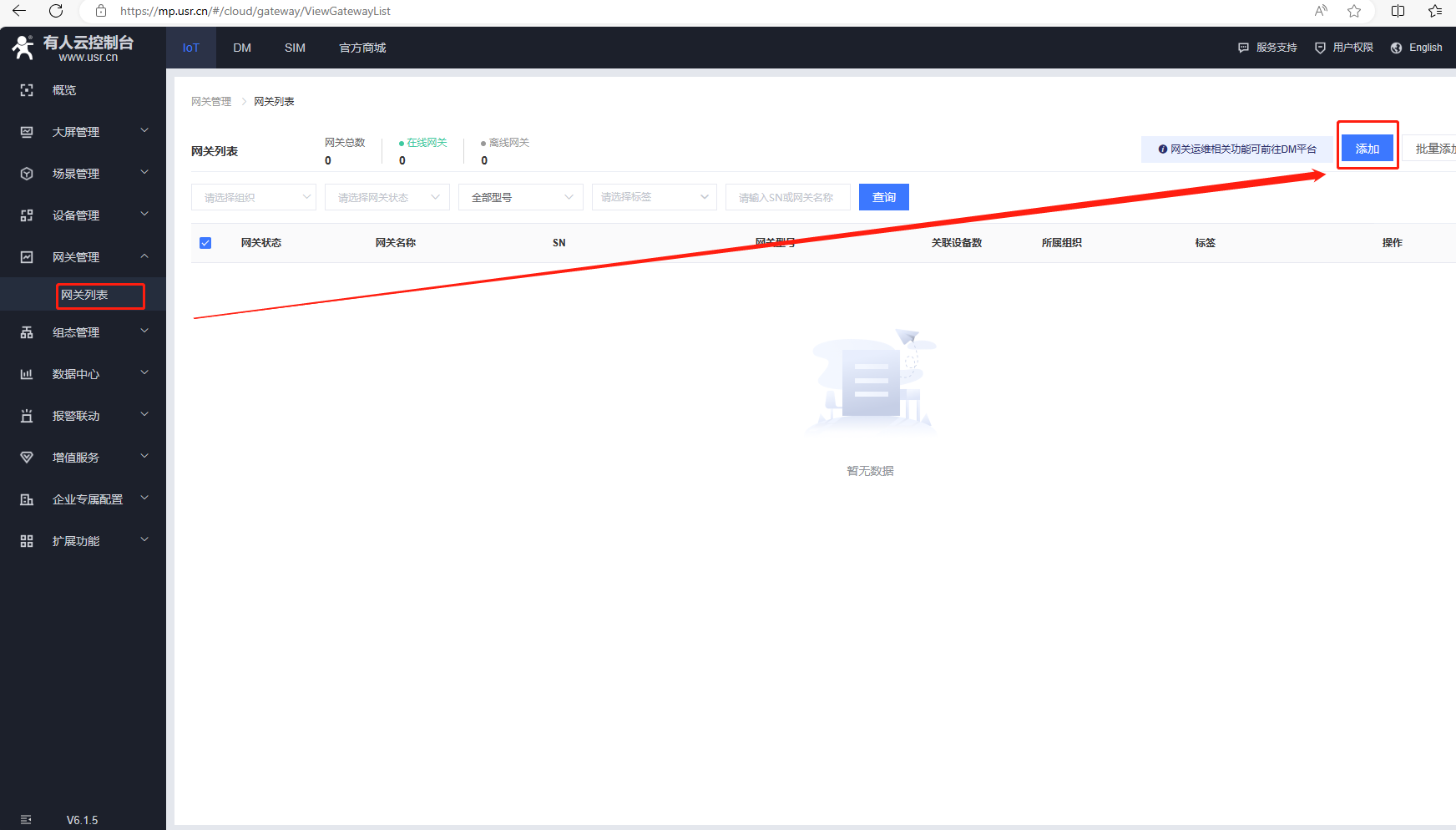

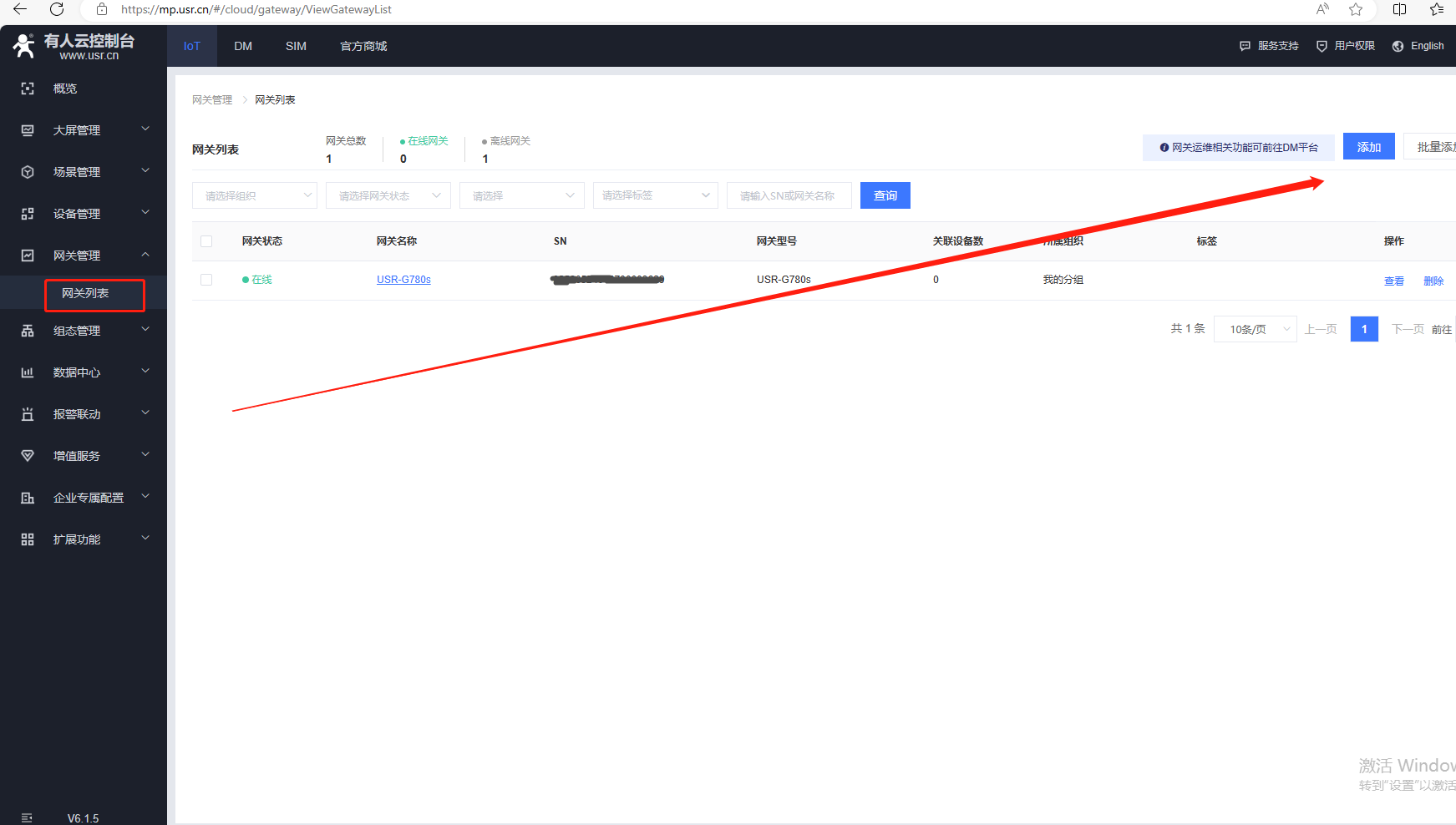

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

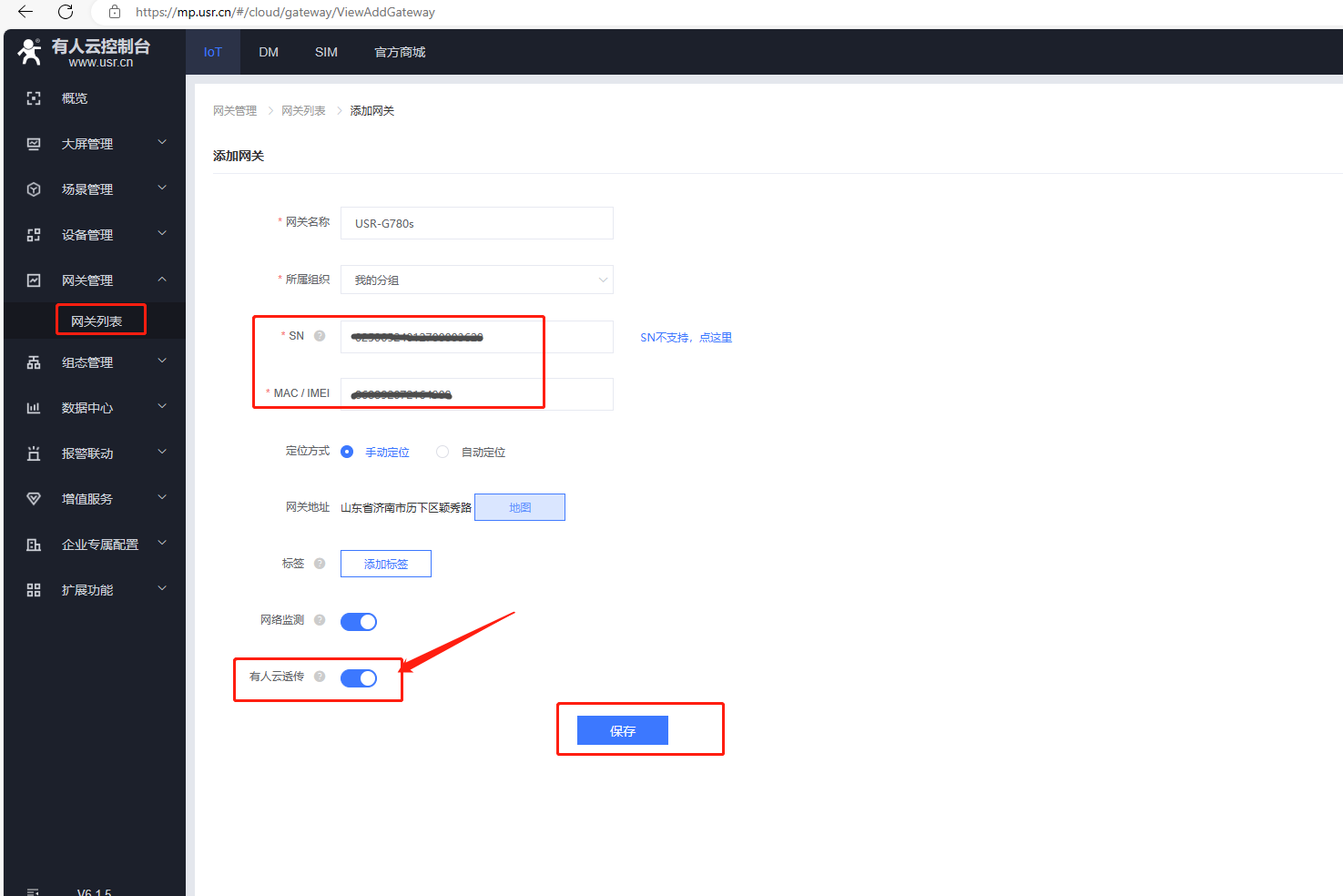

（2）USR-G780s查看產品反面標簽，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透傳需要勾選開啟，最后點擊保存。

（3）添加完成，返回網關列表，含有人公司內置SIM卡，聯網正常后，網絡狀態在線。也可以單獨插外置卡（可以上網的物聯卡、手機卡）

3、添加USR-G780 V2設備

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

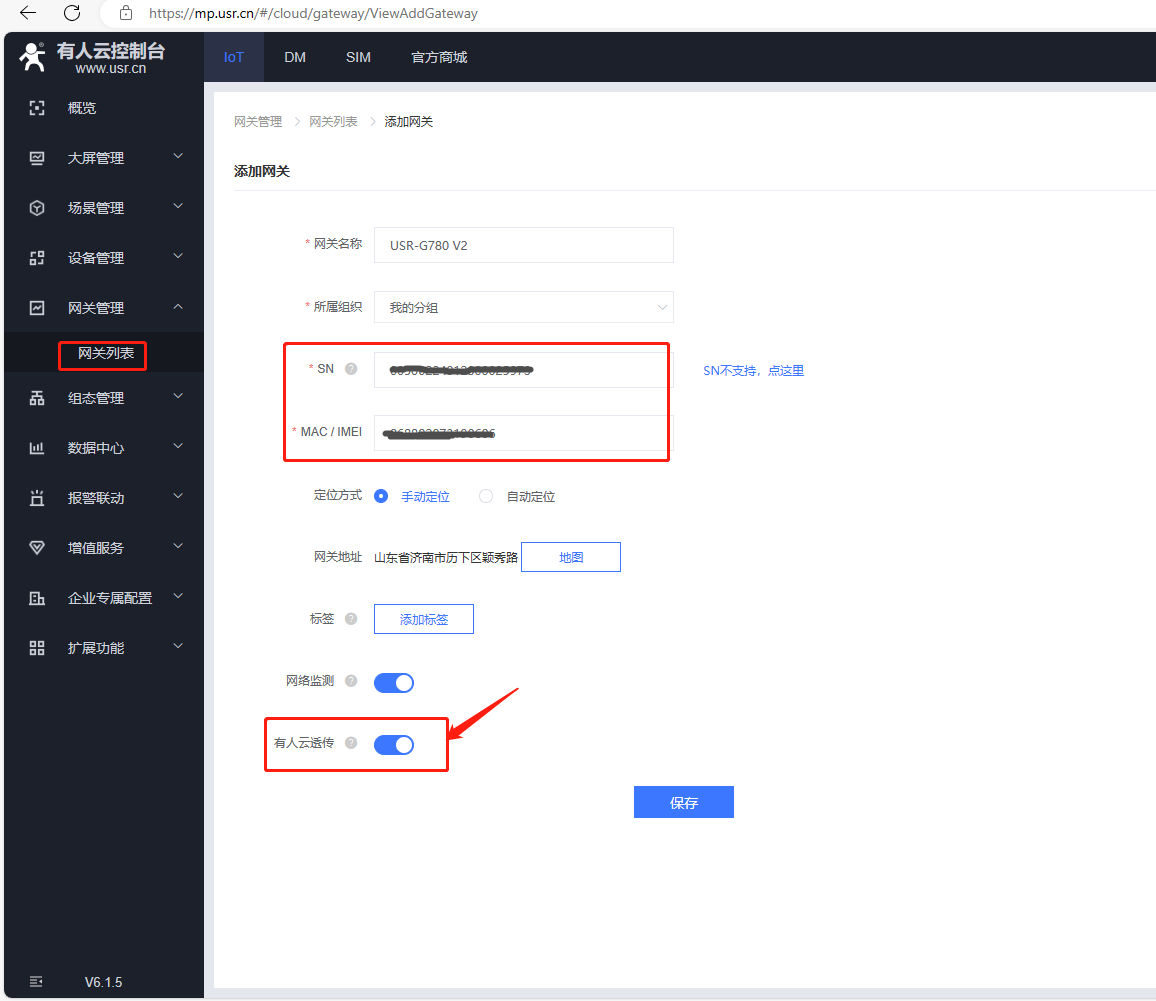

（2）USR-G780 V2查看產品反面標簽，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透傳需要勾選開啟，最后點擊保存。

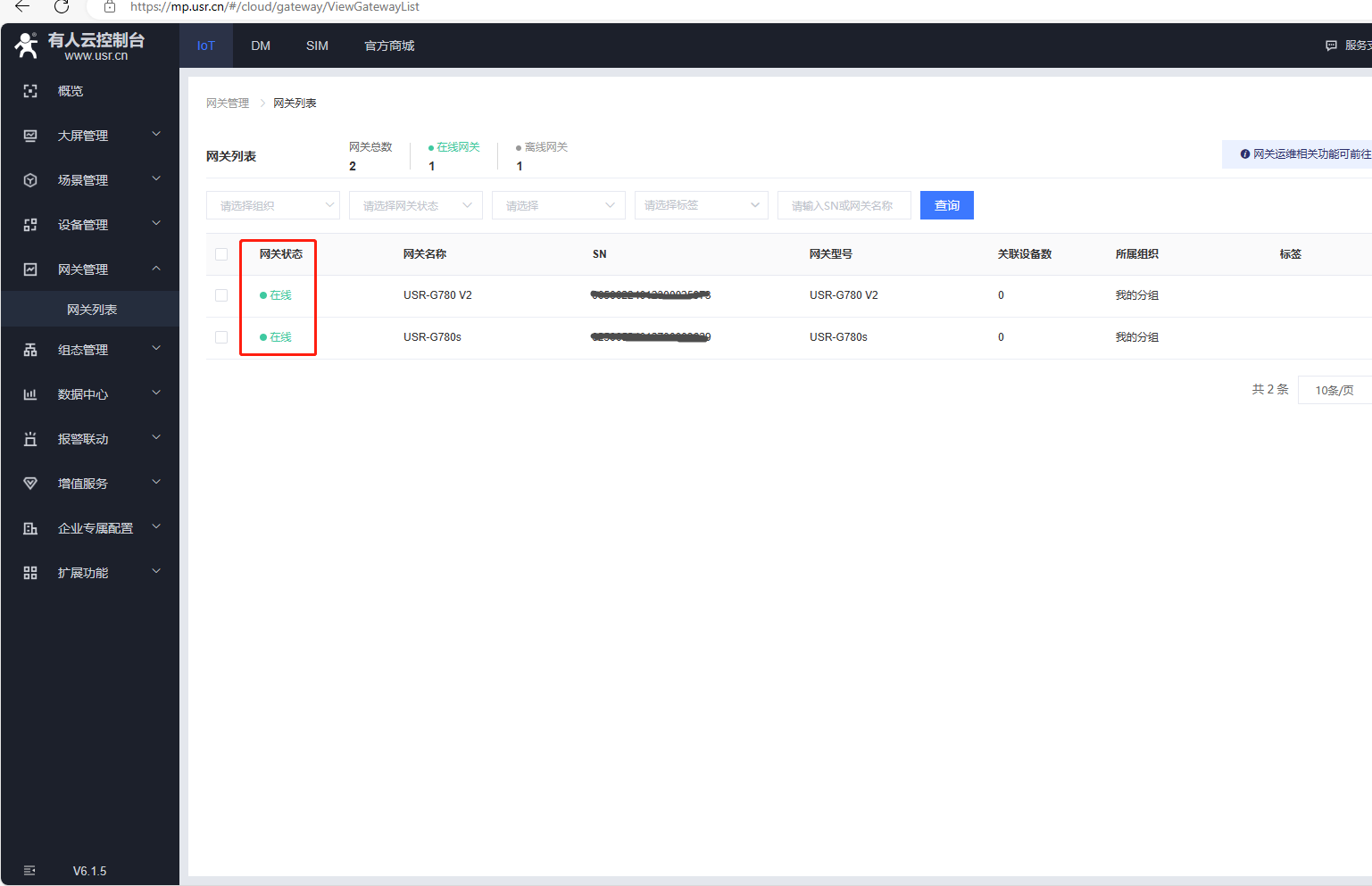

（3）添加完成，返回網關列表，USR-G780 V2插物聯卡，聯網正常后，網絡狀態在線。

四、創建透傳管理

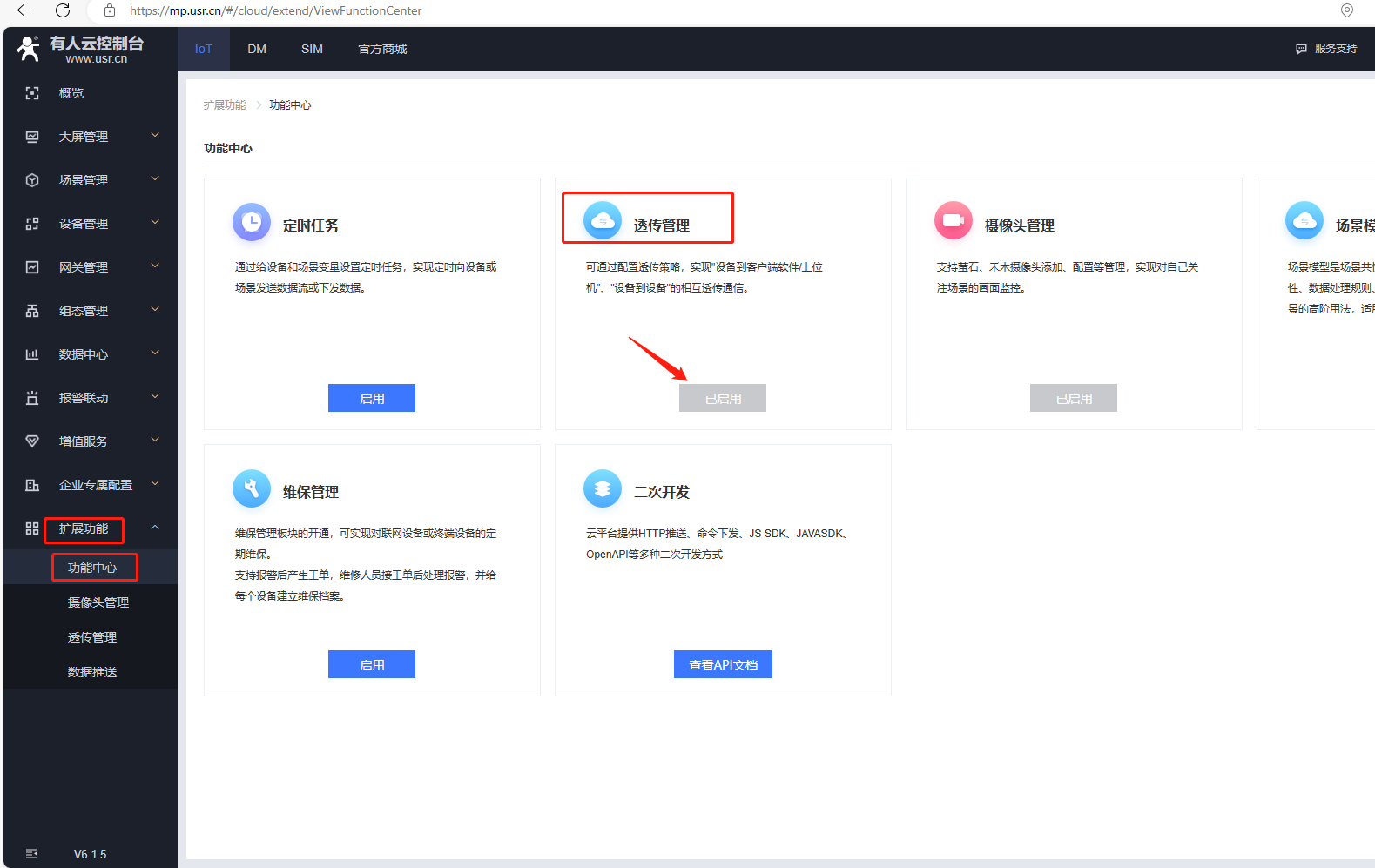

1、擴展功能啟動透傳管理

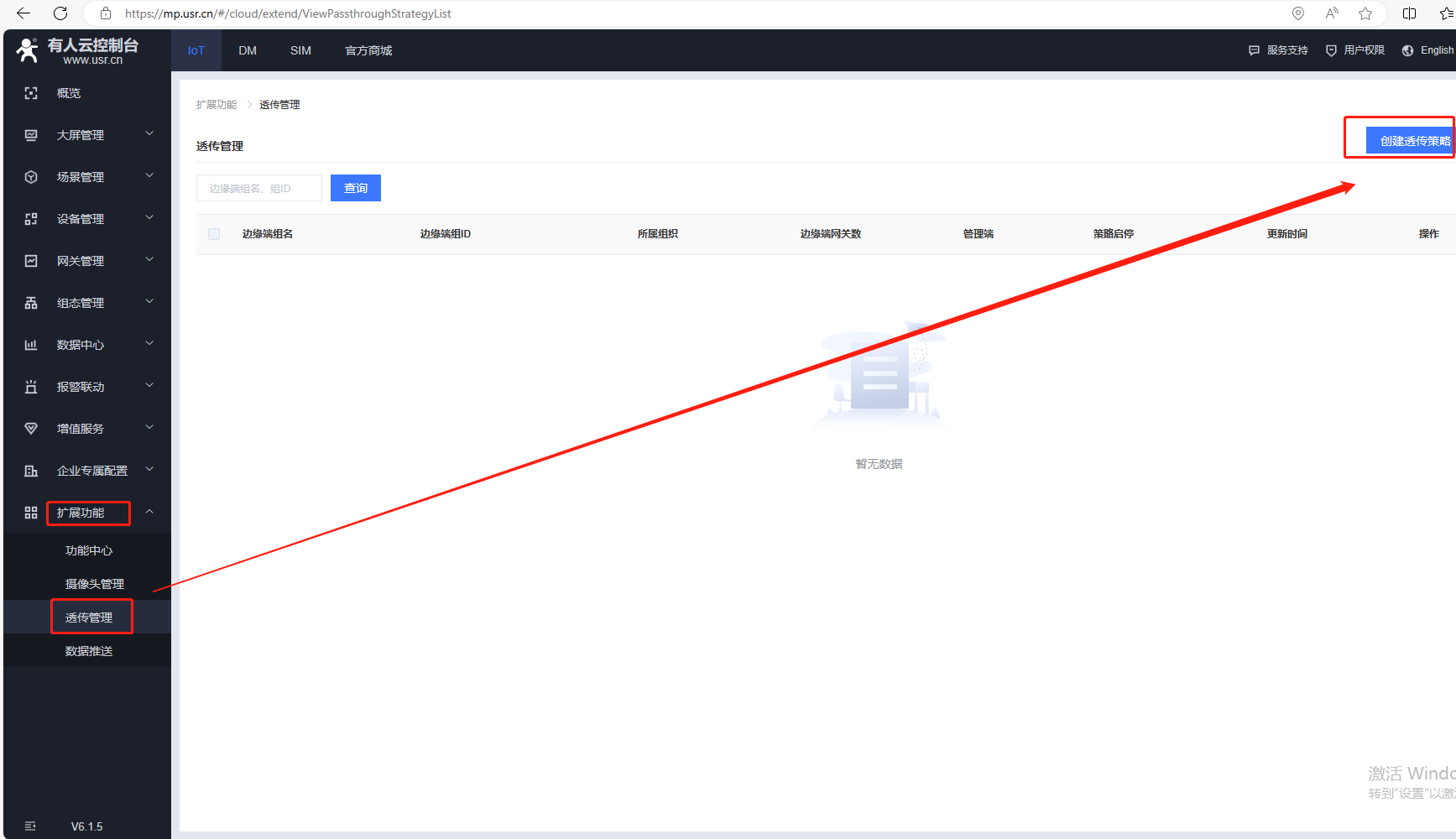

2、擴展功能，點擊透傳管理，點擊創建透傳策略

3、選擇一組“邊緣端”網關，從我的分組選擇USR-G780s作為邊緣端，點擊下一步

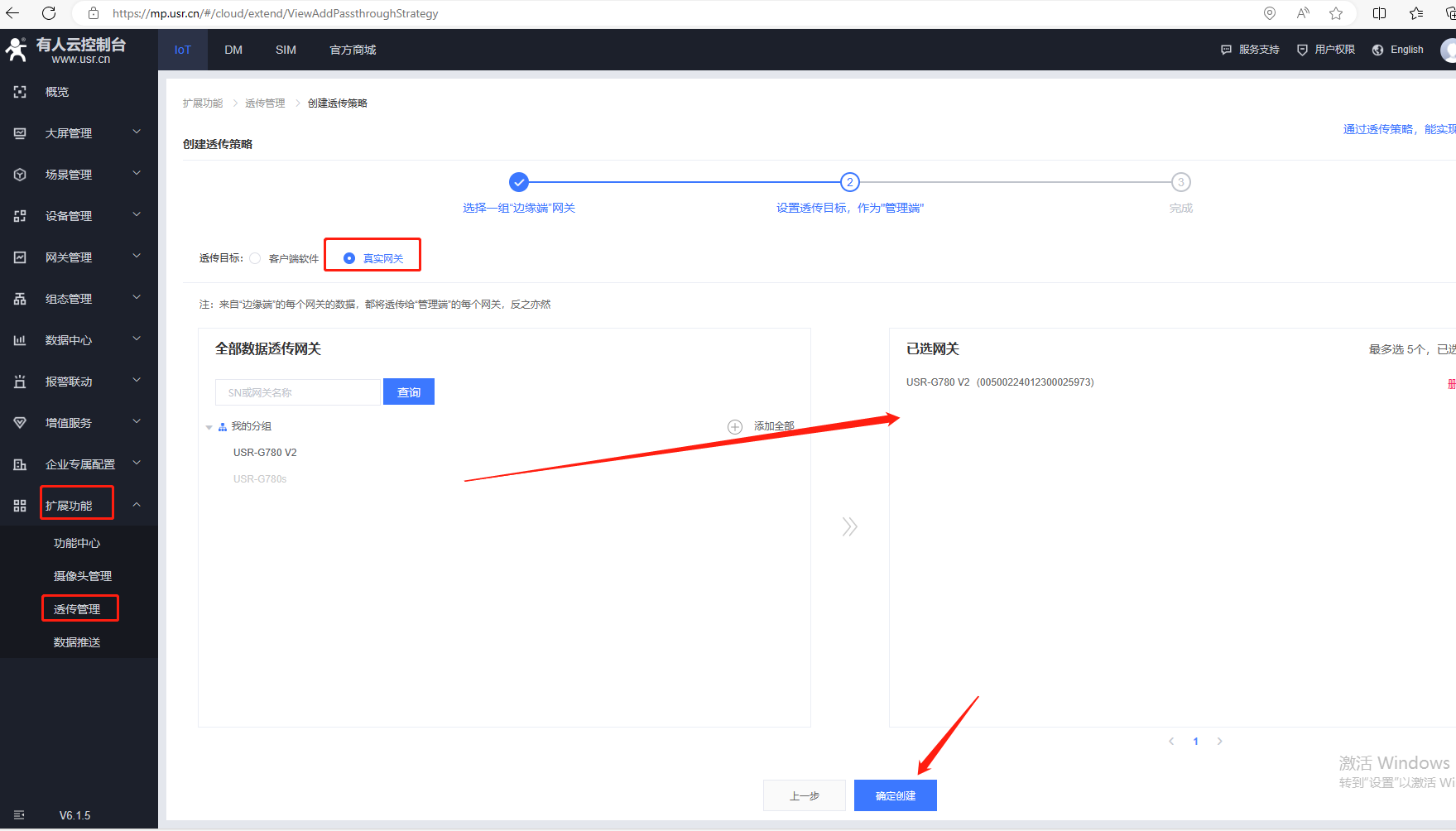

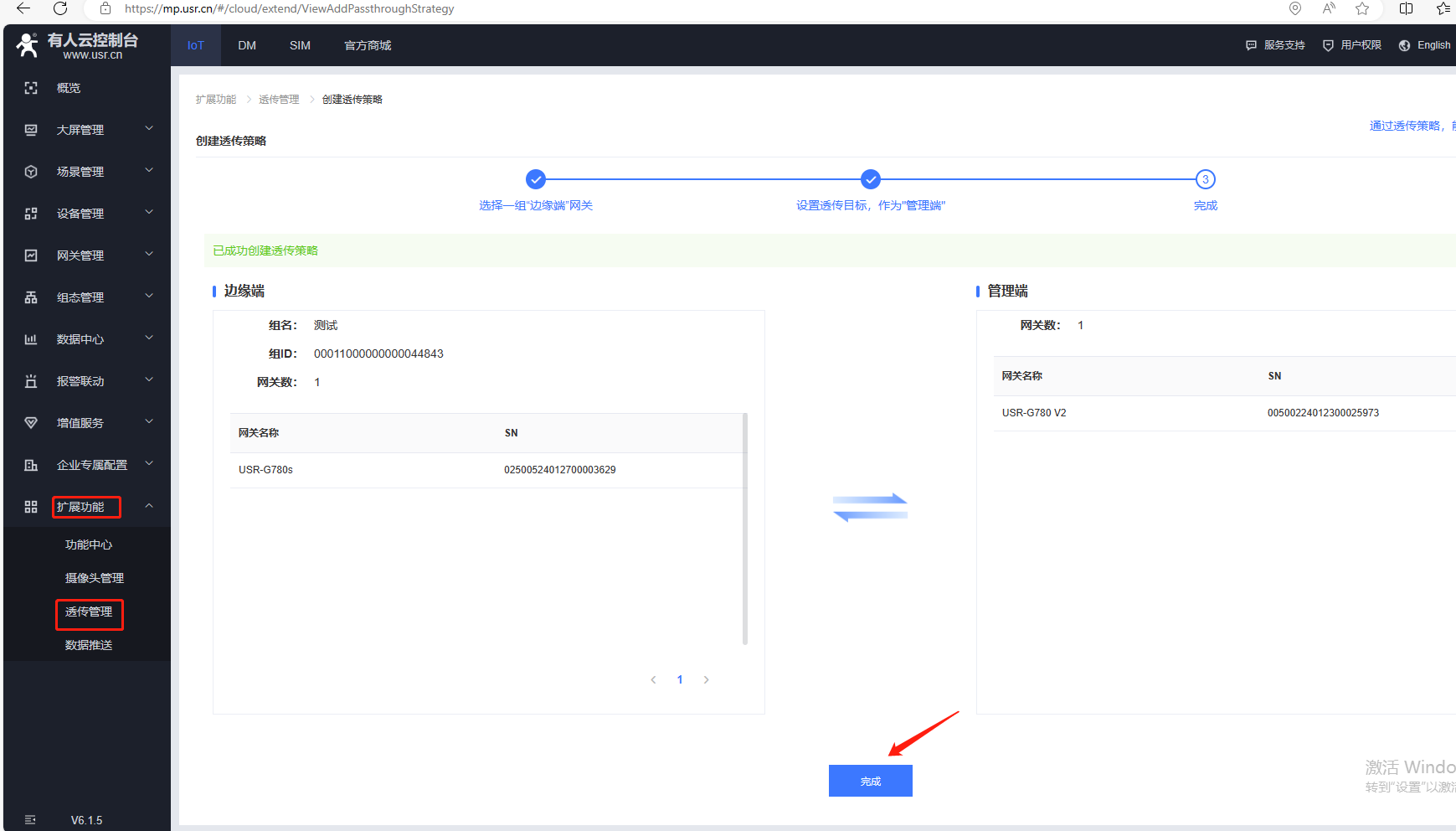

4、設置透傳目標，作為“管理端”，透傳目標這里選擇真實網關，在我的分組中，選擇USR-G780 V2作為管理端，點擊確定創建。

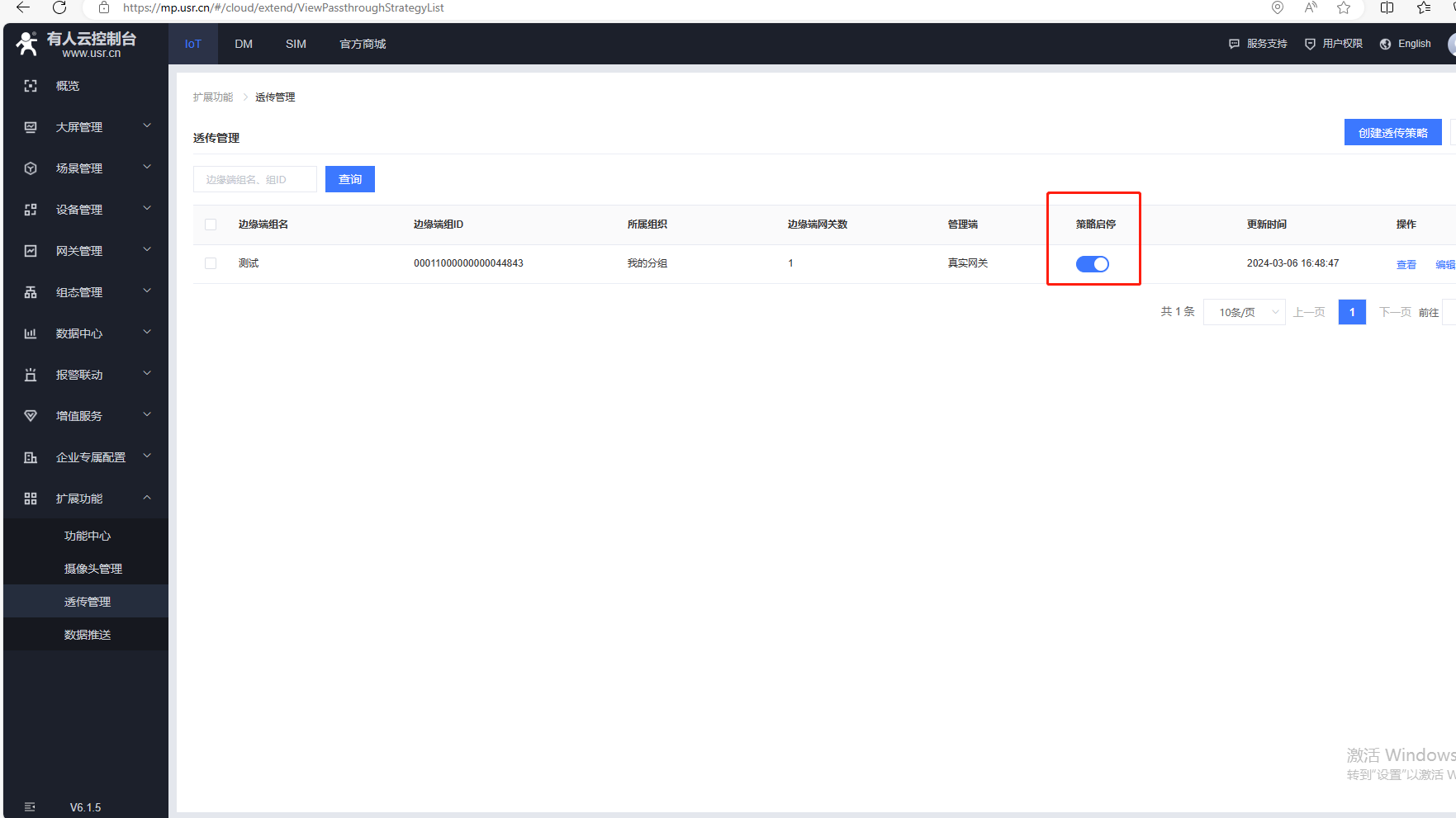

5、確定新建透傳管理的策略啟停是開啟的。

五、通訊測試

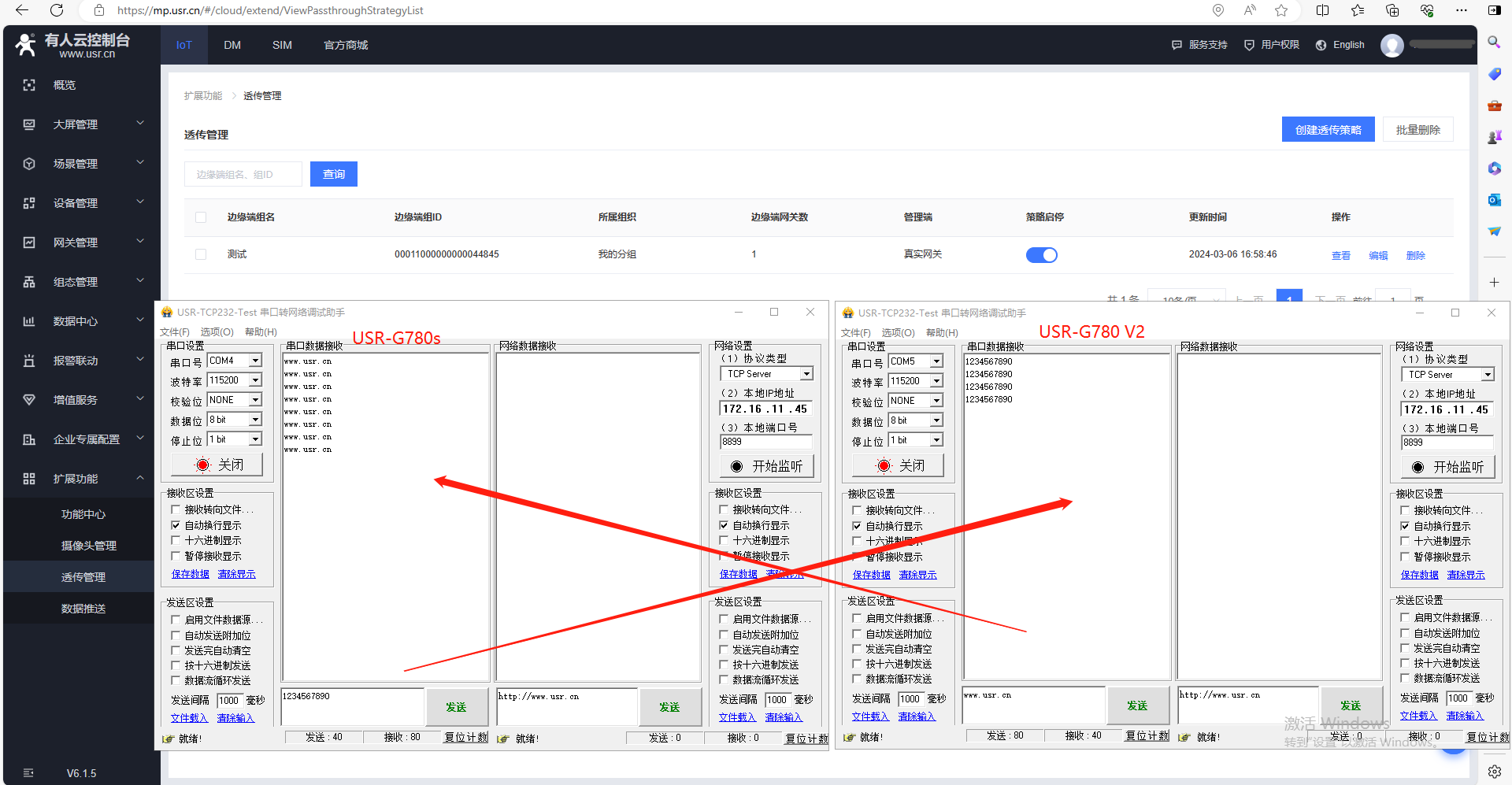

打開2個串口助手，分別用USR-G780s實際USB串口COM4打開串口，USR-G780 V2實際USB串口COM5打開串口。可以實現2個串口相互發送數據，實現USR-G780s和USR-G780 V2之間串口數據透傳。

編寫人：金志方 編寫日期：2024-03-07

審核人：金志方 審核日期：2024-03-07

訂正版本：V1.0 訂正內容：初稿
