USR-G780s 短信透傳模式示例
備注:USR-G780s測試短信透傳模式,需要插入可以正常發短信的手機卡。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 (完整版):http://www.ggxxsw.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書:http://www.ggxxsw.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集:http://www.ggxxsw.cn/Download/984.html
USR-G780s 設置軟件:http://www.ggxxsw.cn/Download/1269.html
G771-G780s-DR5X2-DR15X MQTT應用案例:http://www.ggxxsw.cn/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html
二、硬件連接
1、所需物品
USR-G780s 產品 1臺
12V電源適配器 1個
USB-RS232或USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-G780s 的232串口接USB-RS232串口線到電腦USB口,接好4G天線,然后產品接12V電源適配器上電。

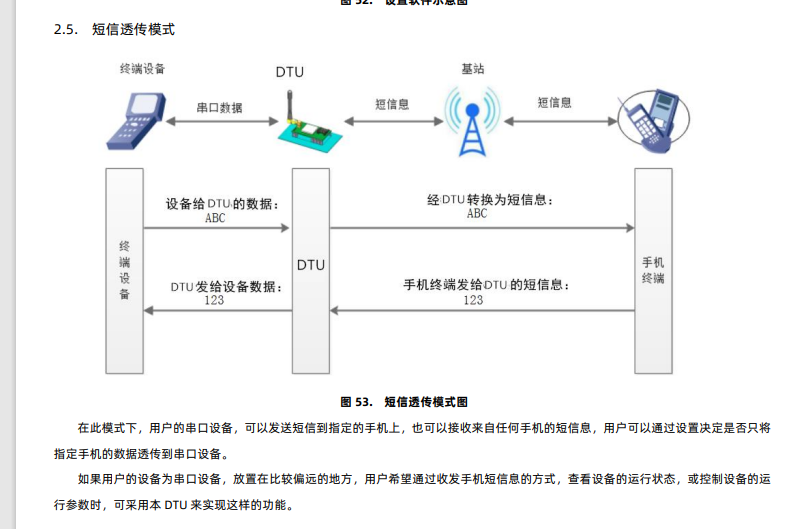

3、短信透傳功能框圖
備注:
(1)在此模式下,用戶的串口設備,可以發送短信到指定的手機上,也可以接收來自任何手機的短信息。
(2)用戶可以通過設置短信來源號碼過濾功能,決定是否只將指定手機的數據透傳到串口設備。
4、查看端口號

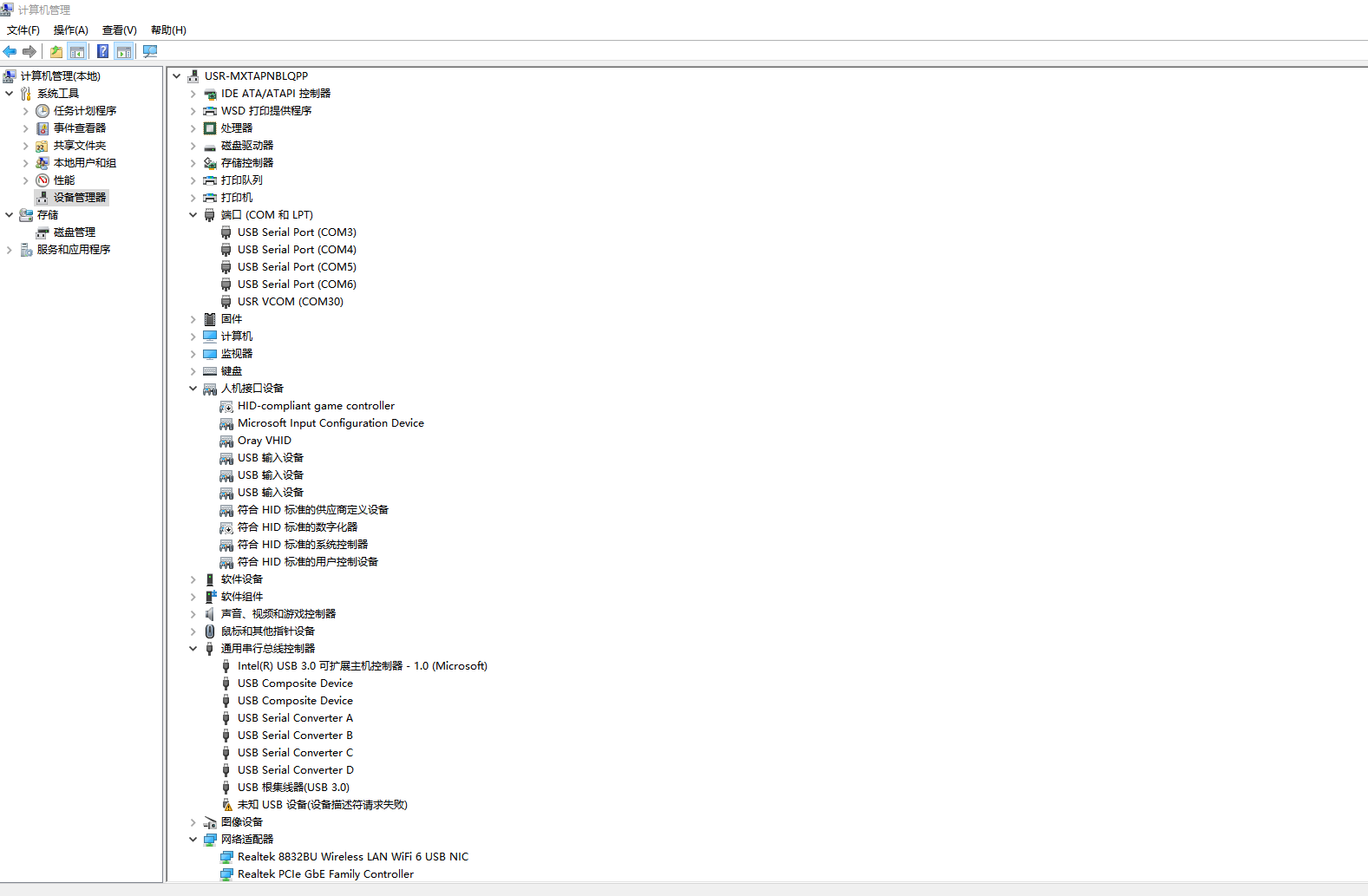

電腦鼠標點擊計算機管理,右擊,點開設備管理器,點擊端口,查看接USR-G780s的USB-RS232串口線COM口號,COM4。
三、USR-G780s參數設置

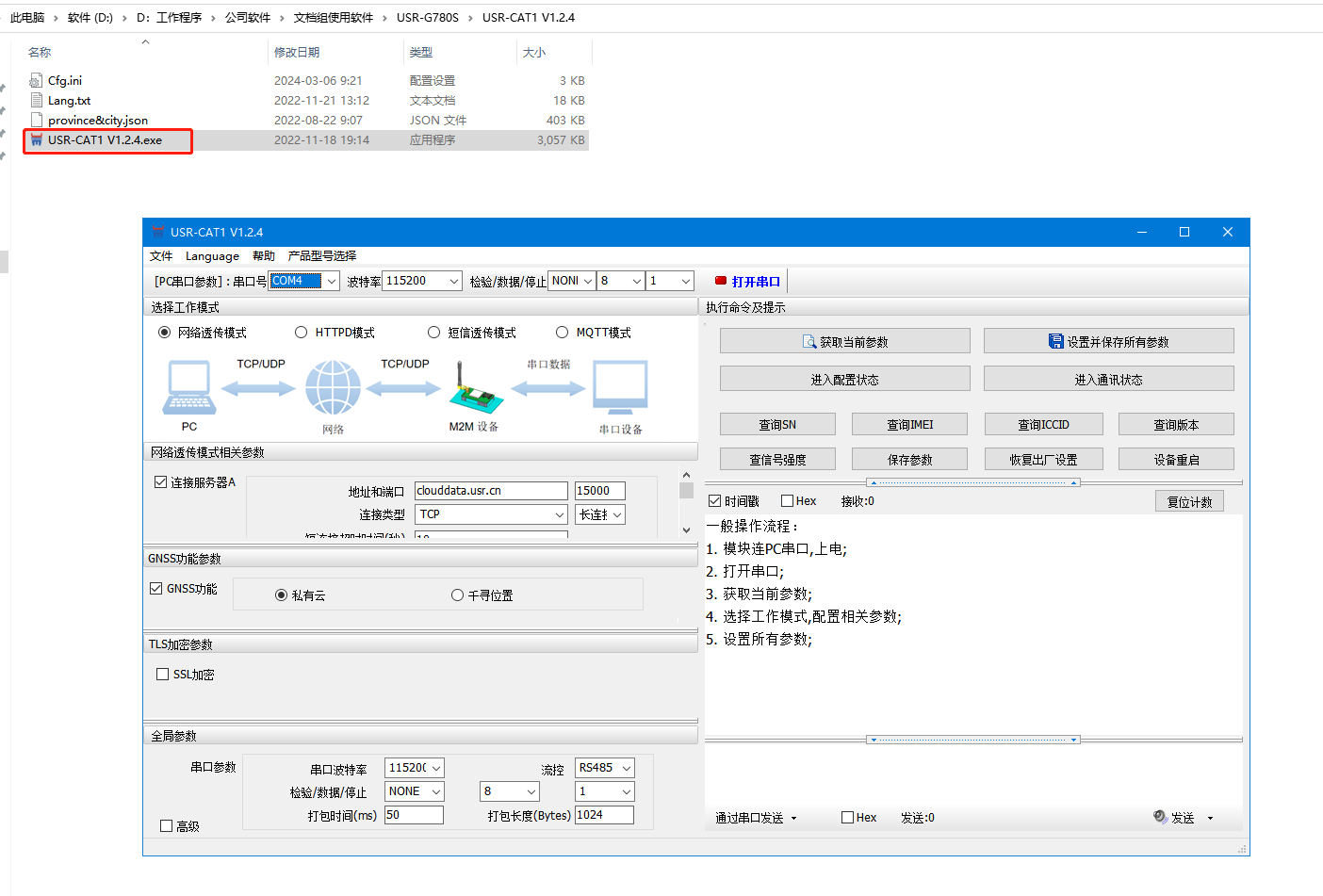

1、打開USR-G780s設置軟件

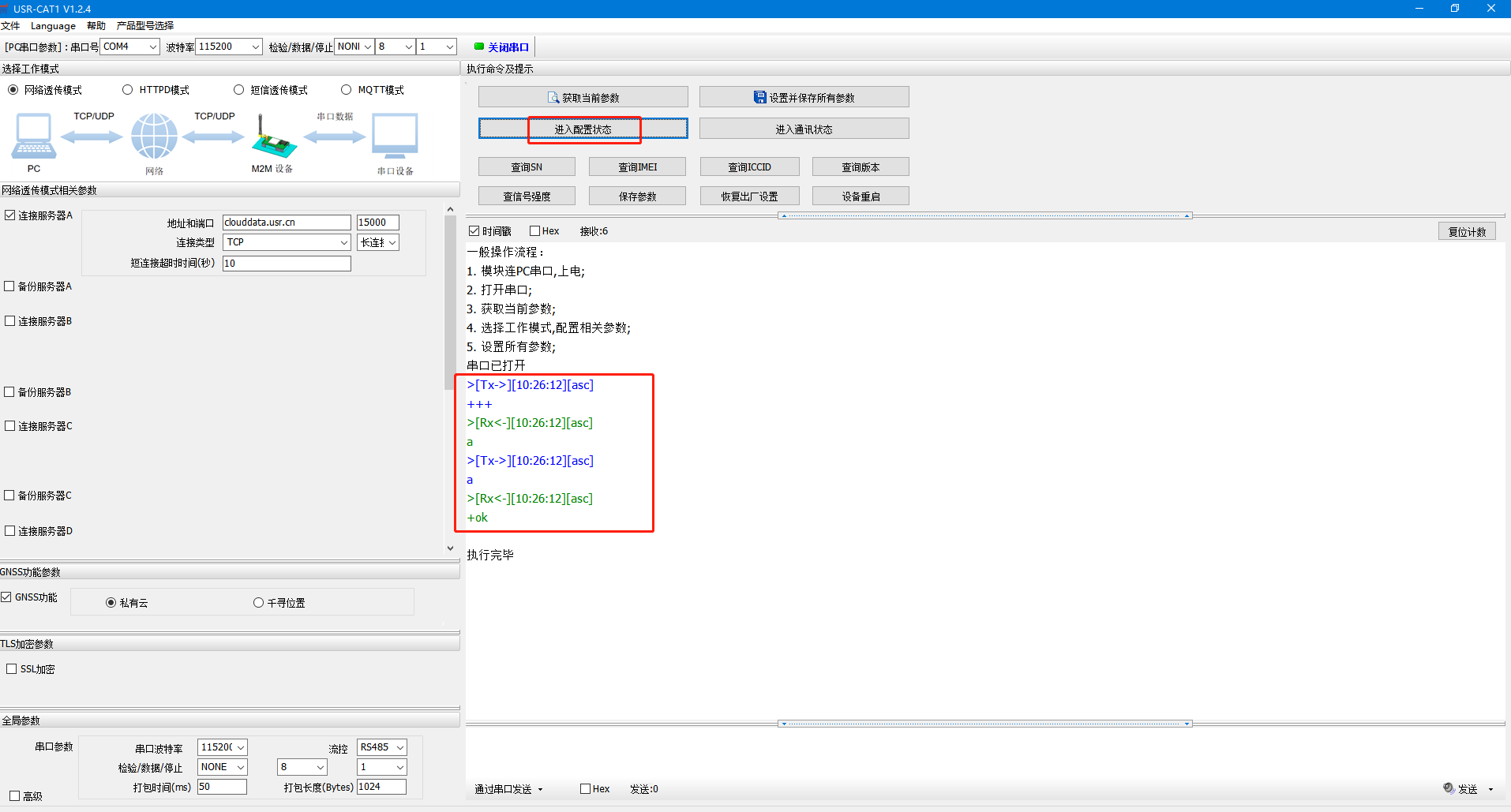

2、打開串口,點擊進入配置狀態

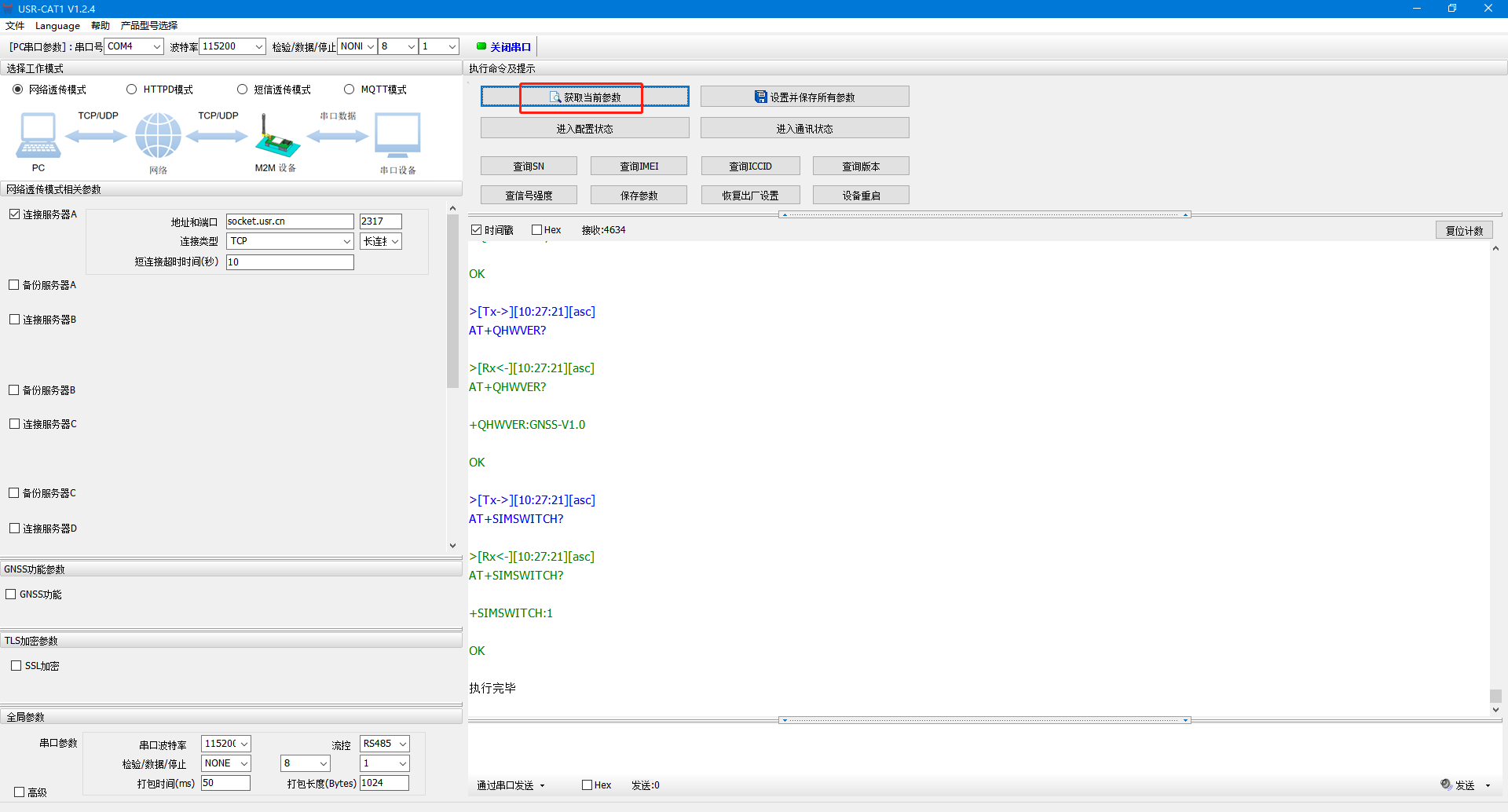

3、點擊獲取當前參數

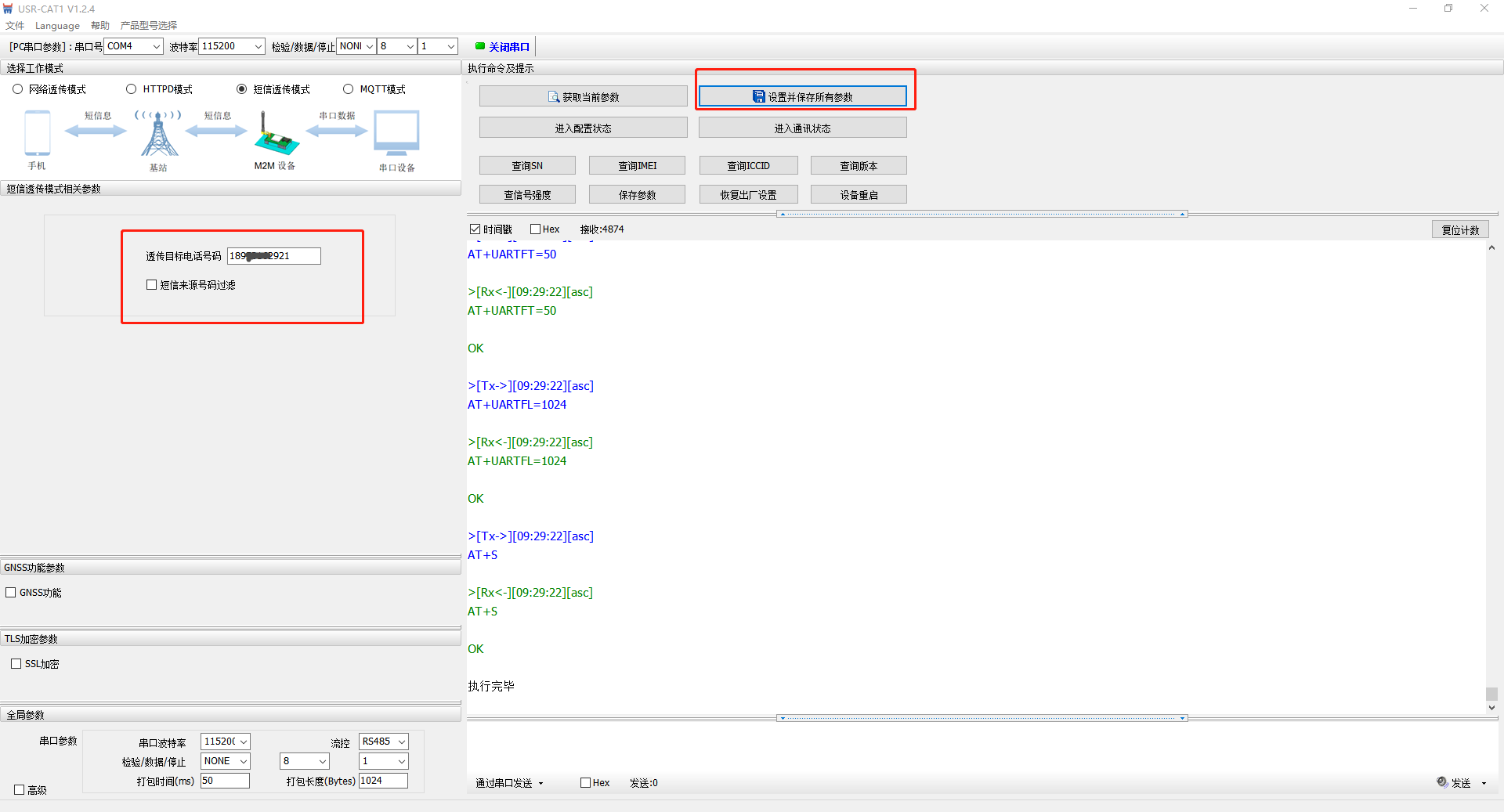

4、選擇短信透傳模式,透傳目標電話號碼輸入另一個可以正常接收短信的手機號碼,點擊設置并保存所有參數,然后再關閉串口。
四、功能調試
1、USR-G780s串口向手機卡發送數據

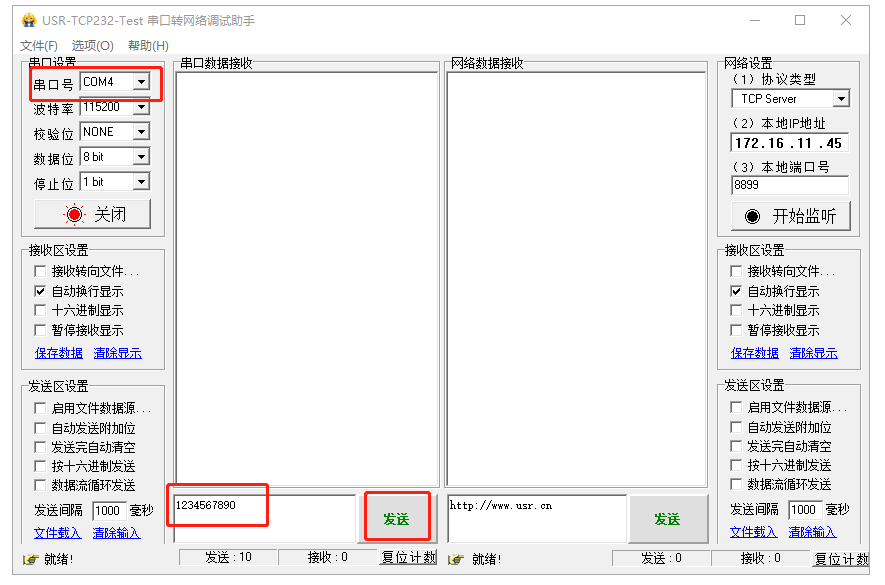

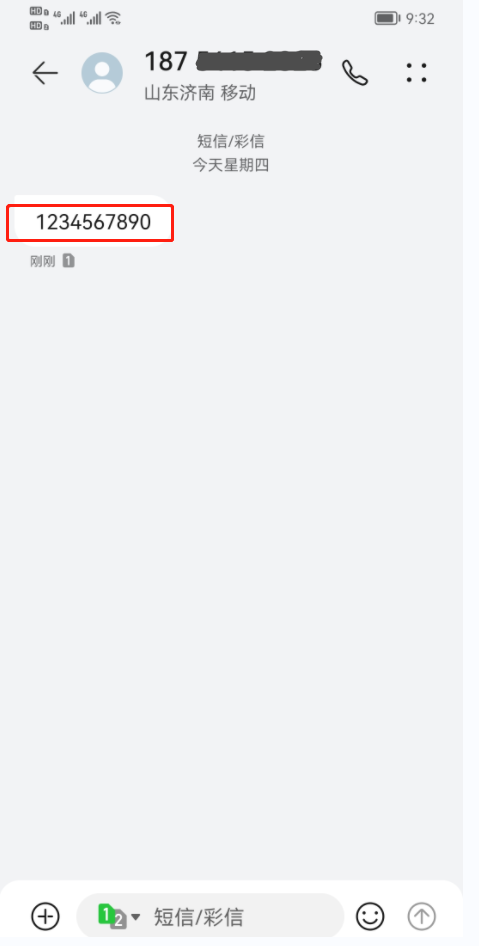

USR-G780s串口接USB-RS232串口線,電腦打開COM口COM4,串口參數和USR-780s串口設置一致,發送數據1234567890,目標電話的手機可以接收到一條短信,顯示接收內容是1234567890。
2、手機向USR-G780s插入的能夠接收短信的手機卡號發送數據。

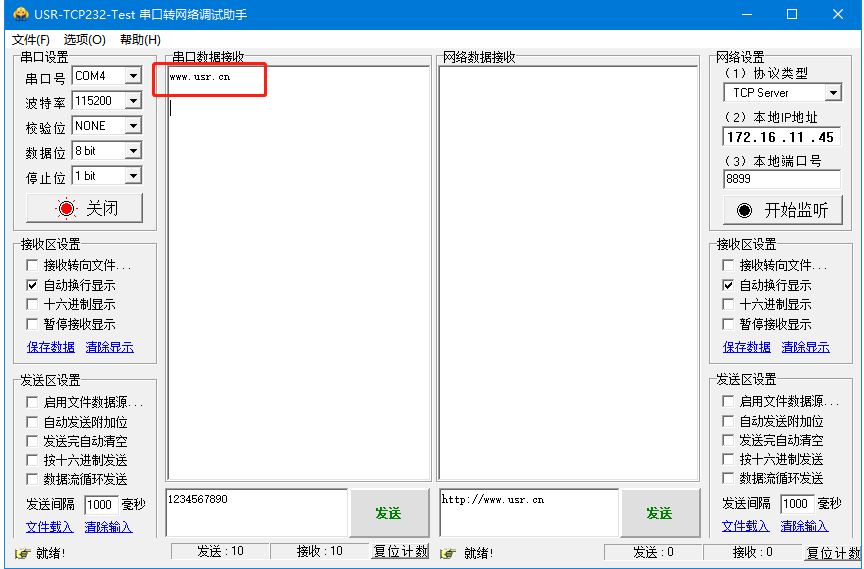

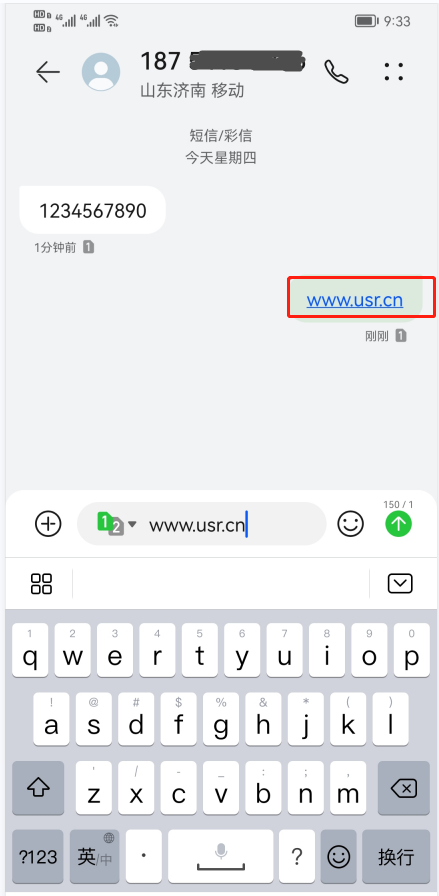

目標電話的手機編輯一條短信內容1234567890,點擊發送。USR-G780s接USB-RS232串口線,電腦打開串口助手,可以接收到目標電話發送的短信。
編寫人:金志方 編寫日期:2024-03-07
審核人:金志方 審核日期:2024-03-07
訂正版本:V1.0 訂正內容:初稿
