USR-G780s HTTPD模式GET通訊示例

備注：USR-G780s支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人公司HTTP測試服務器，需要USR-G780s聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.ggxxsw.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.ggxxsw.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ggxxsw.cn/Download/984.html

USR-G780s 設置軟件：http://www.ggxxsw.cn/Download/1269.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.ggxxsw.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的232串口接USB-RS232串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

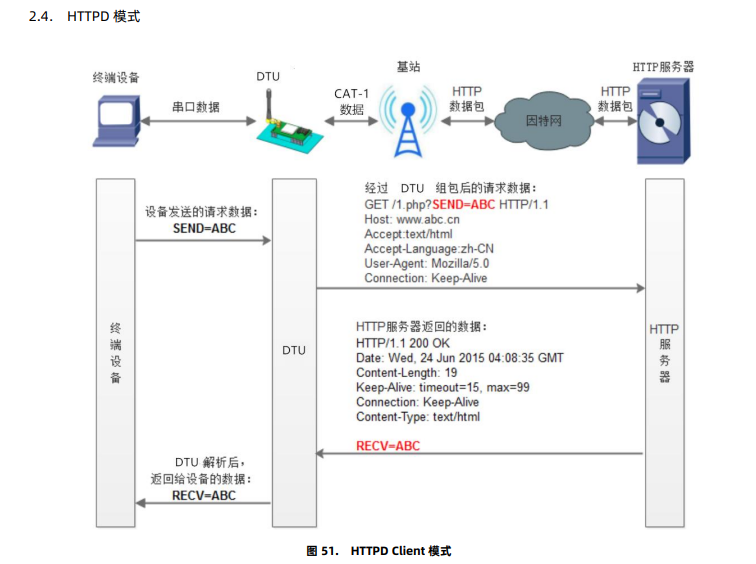

3、HTTPD功能原理圖

4、查看端口號

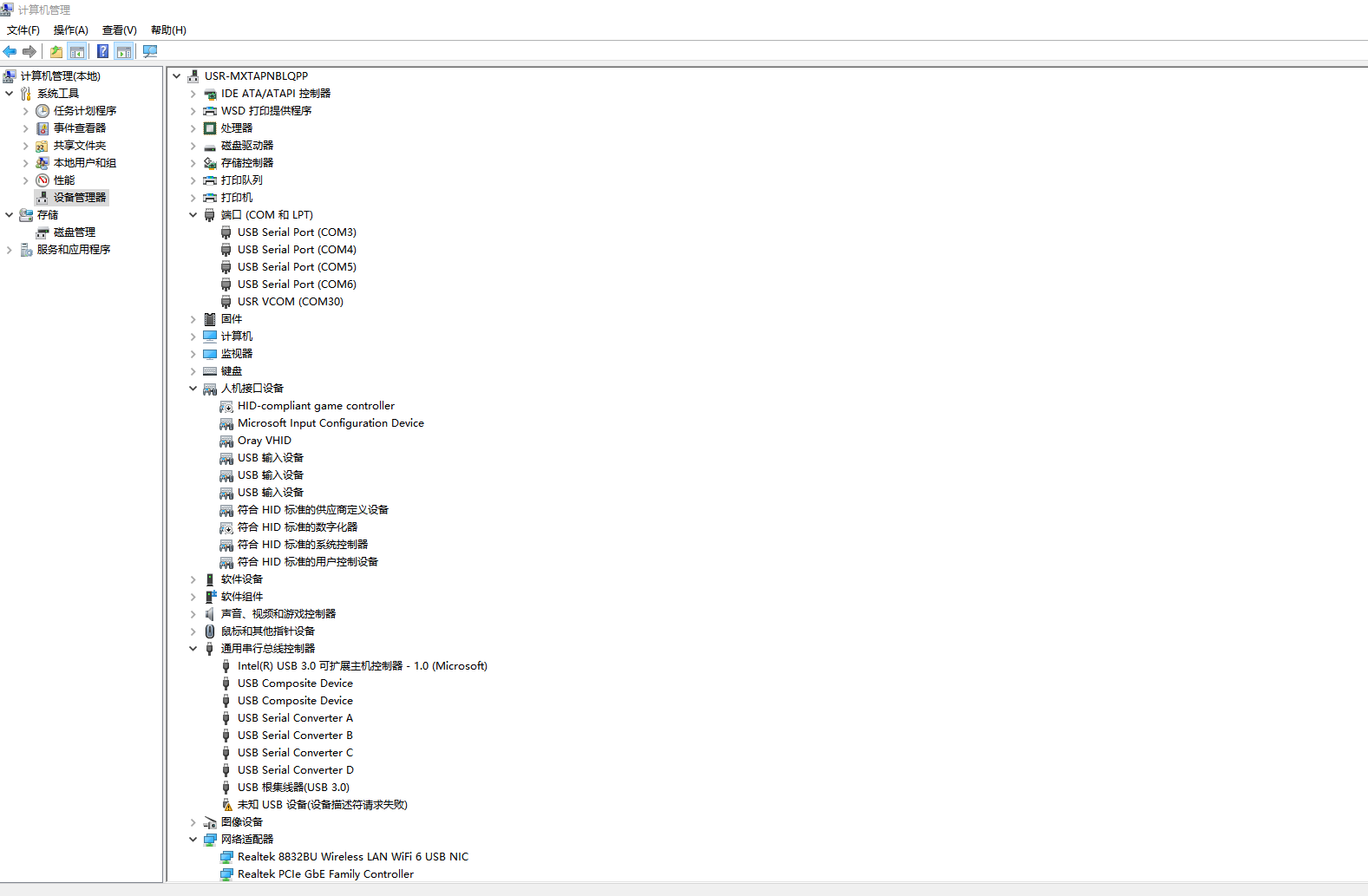

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM4。

三、USR-G780s參數設置

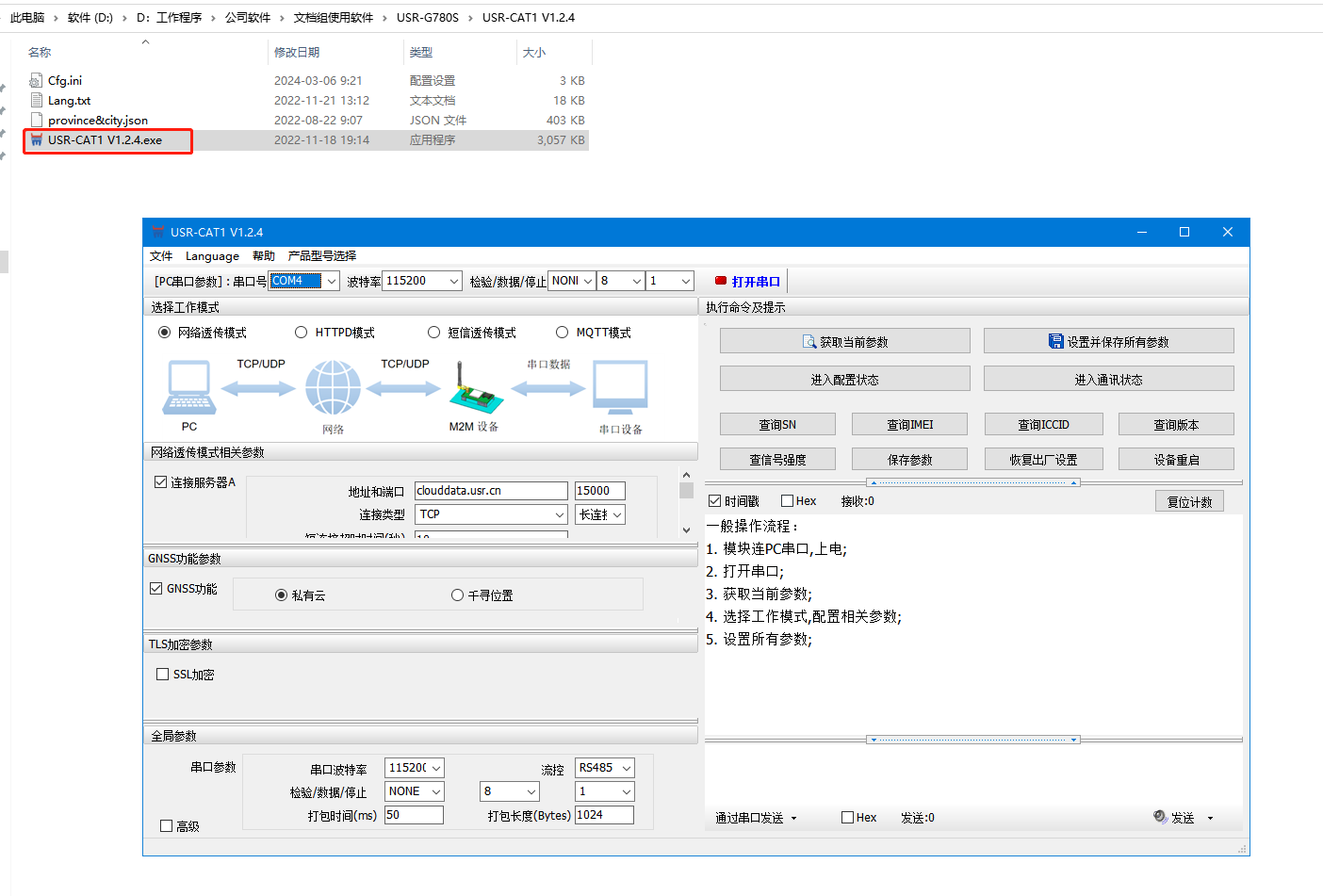

1、打開USR-G780s設置軟件

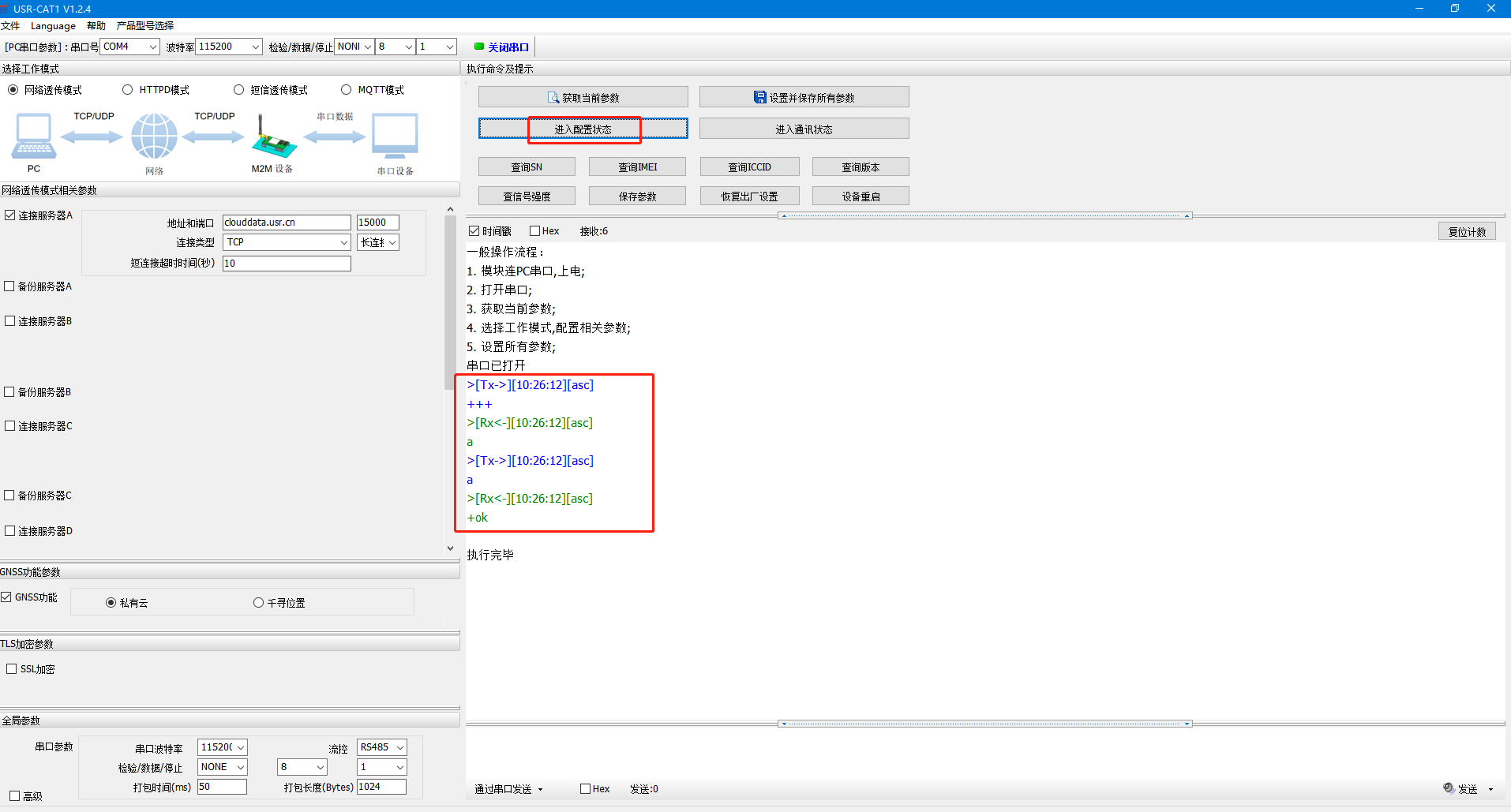

2、打開串口，點擊進入配置狀態

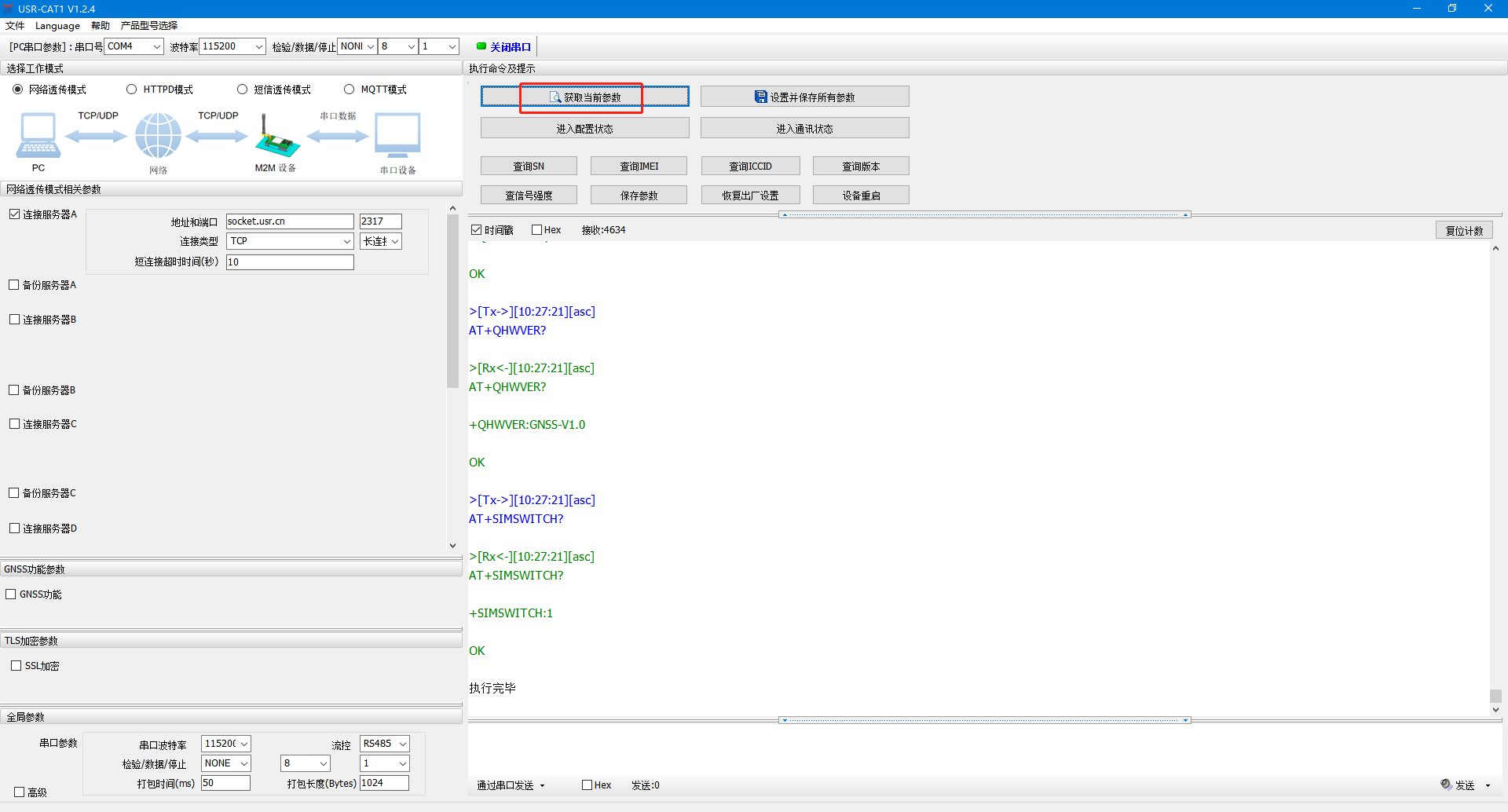

3、點擊獲取當前參數

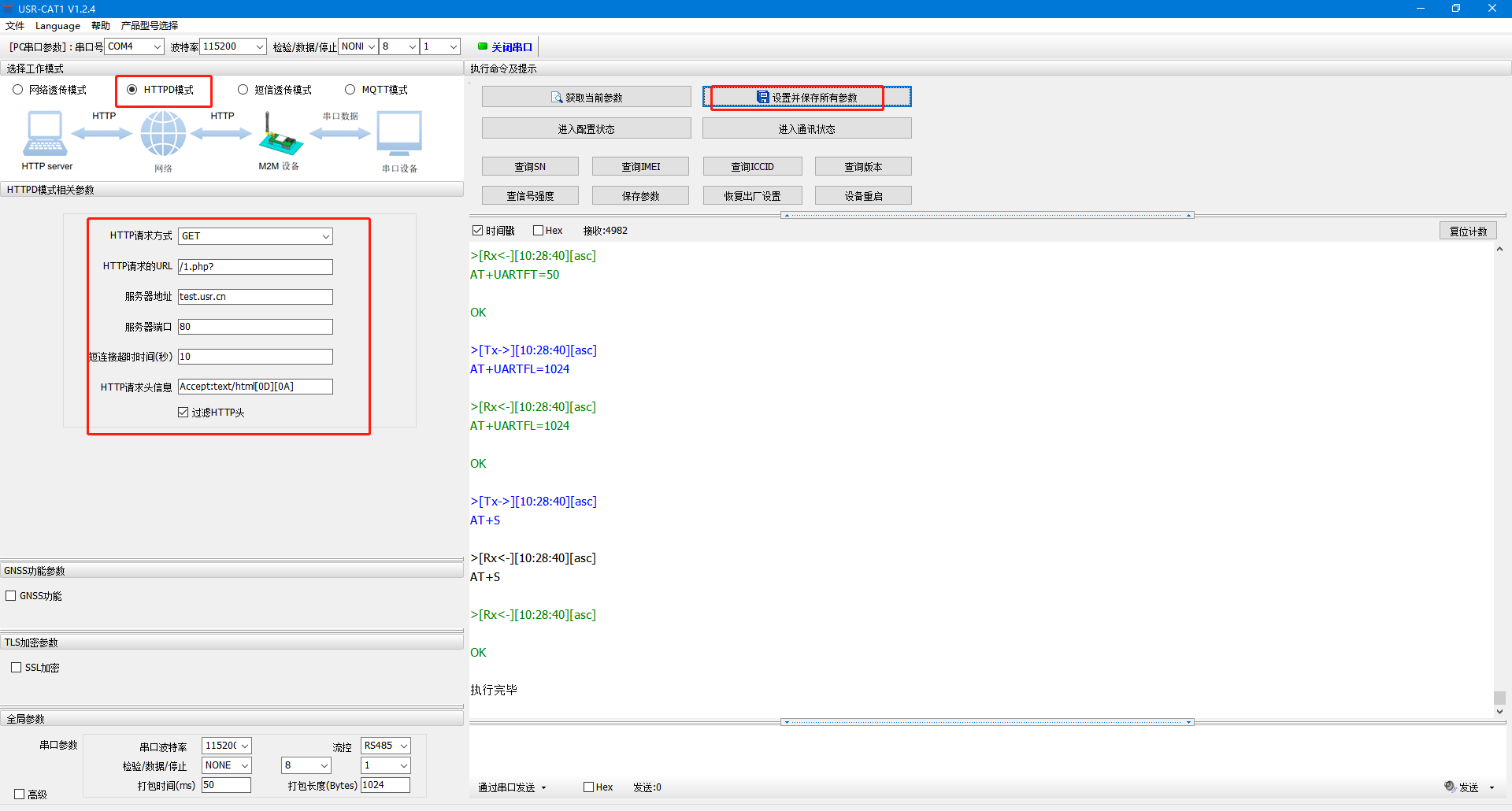

4、設置HTTPD參數，點擊設置并保存所有參數

HTTPD模式：勾選

HTTP請求方式：GET

HTTP請求的URL：/1.php?

服務器地址：test.usr.cn

注：這里使用有人公司的測試服務器，收到串口數據會將數據返回串口。實際使用，可以直接連接實際的HTTPD服務器。

服務器端口：80

短連接超時時間（秒）：10

HTTP請求信息：Accept:text/html[0D][0A]

過濾HTTP頭：默認勾選，開啟過濾HTTP頭功能。

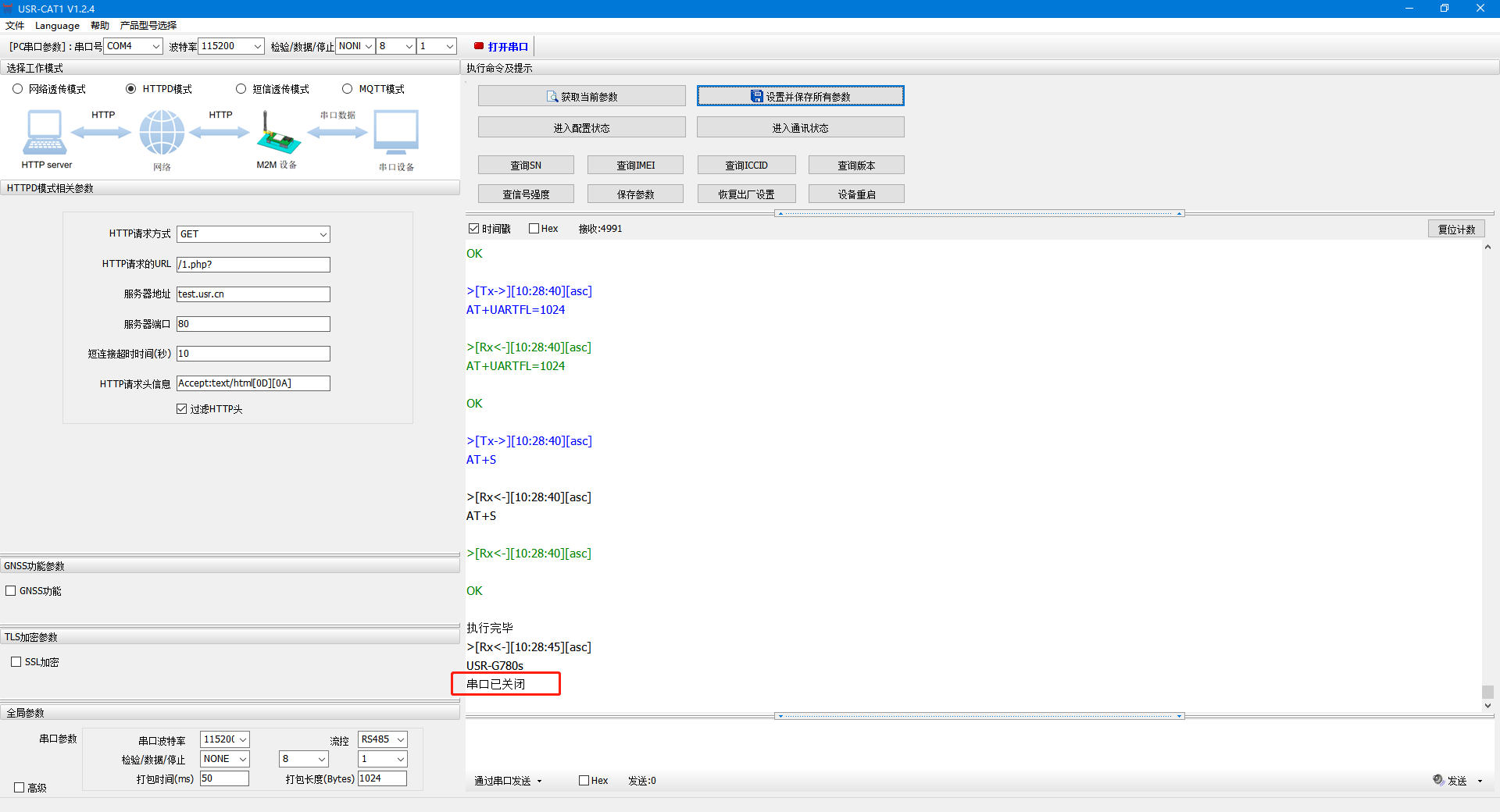

5、設置軟件點擊關閉串口

四、功能調試

1、開啟過濾HTTP頭測試

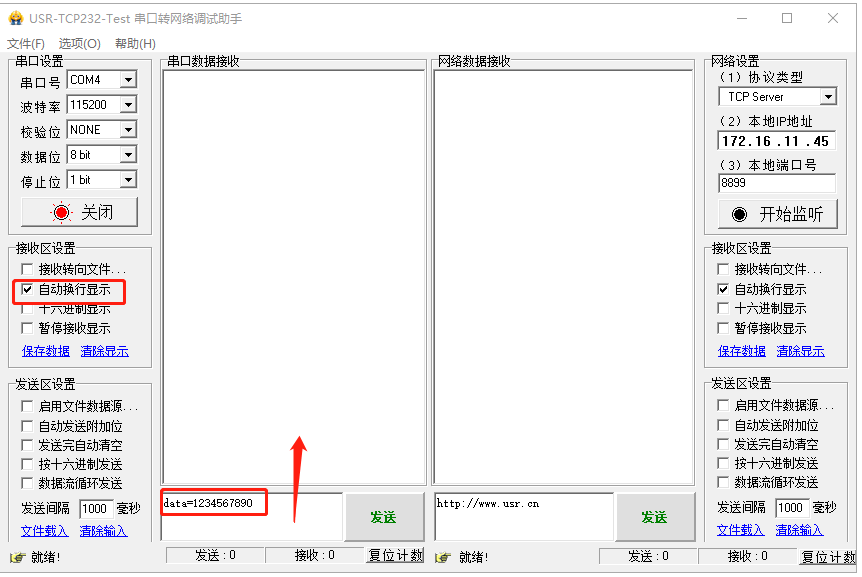

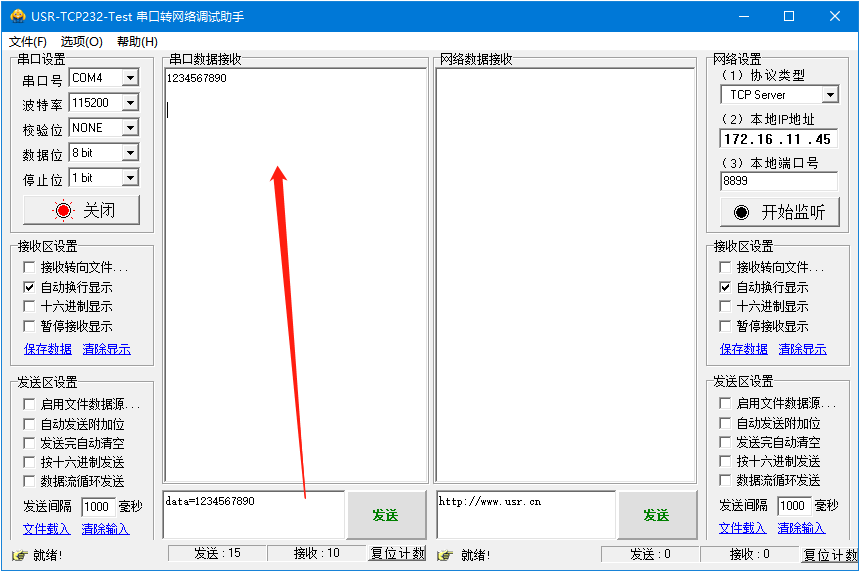

打開串口助手，串口參數和USR-G780s串口參數設置一致，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因?yàn)殚_啟過濾HTTP頭功能，所以返回的信息中，只有數據1234567890。

2、關閉過濾HTTP頭測試

（1）關閉串口助手，打開USR-G780s的設置軟件，打開串口，點擊進入配置狀態，點擊獲取當前參數，取消勾選過濾HTTP頭功能，點擊設置并保存所有參數。參數設置成功之后，設置軟件關閉串口。

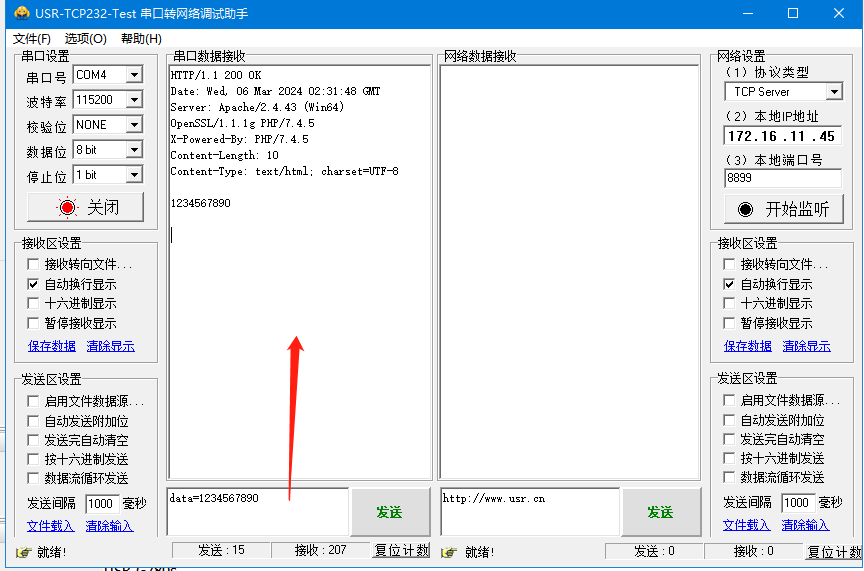

（2）打開串口助手，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因?yàn)殛P(guān)閉過濾HTTP頭功能，所以返回的信息中，帶報頭信息和數據1234567890。

編寫人：金志方 編寫日期：2024-03-06

審核人：金志方 審核日期：2024-03-06

訂正版本：V1.0 訂正內容：初稿
