USR-G780 V2 套接字分發協議使用示例
2024-05-07




USR-G780 V2 套接字分發協議使用示例

備注:USR-G780 V2連接有人公司測試遠程服務器,需要USR-G780 V2聯網,需要插可以正常聯網的物聯卡或者手機卡。實際測試連接實際使用的遠程服務器。

一、資料下載

USR-G780 V2 “Smart DTU”軟件設計手冊:http://www.ggxxsw.cn/Download/702.html

USR-G780 V2 “Smart DTU”說明書 (完整版):http://www.ggxxsw.cn/Download/701.html

USR-G780 V2 “Smart DTU” 設置軟件 V2.1.3:http://www.ggxxsw.cn/Download/551.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html

套接字分發協議說明書 V1.5 :http://www.ggxxsw.cn/Download/697.html

二、硬件連接

1、所需物品

USR-G780 V2 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485硬件連接

USR-G780 V2 的232串口接USB-RS232串口線到電腦USB口,接好4G天線,然后產品接12V電源適配器上電。

2、套接字分發協議原理

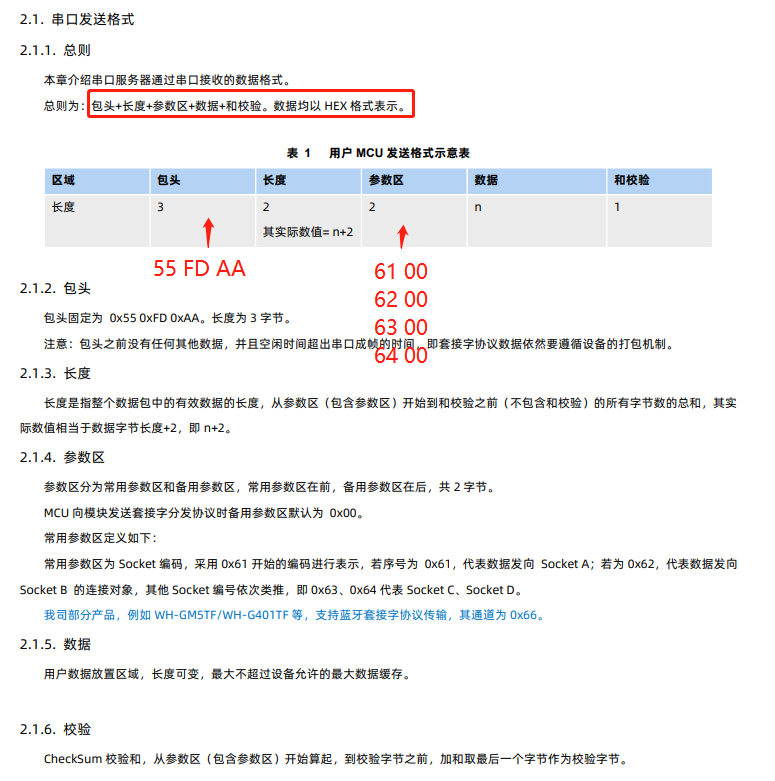

(1)串口發送格式

總則為:包頭+長度+參數區+數據+和校驗。數據均以 HEX 格式

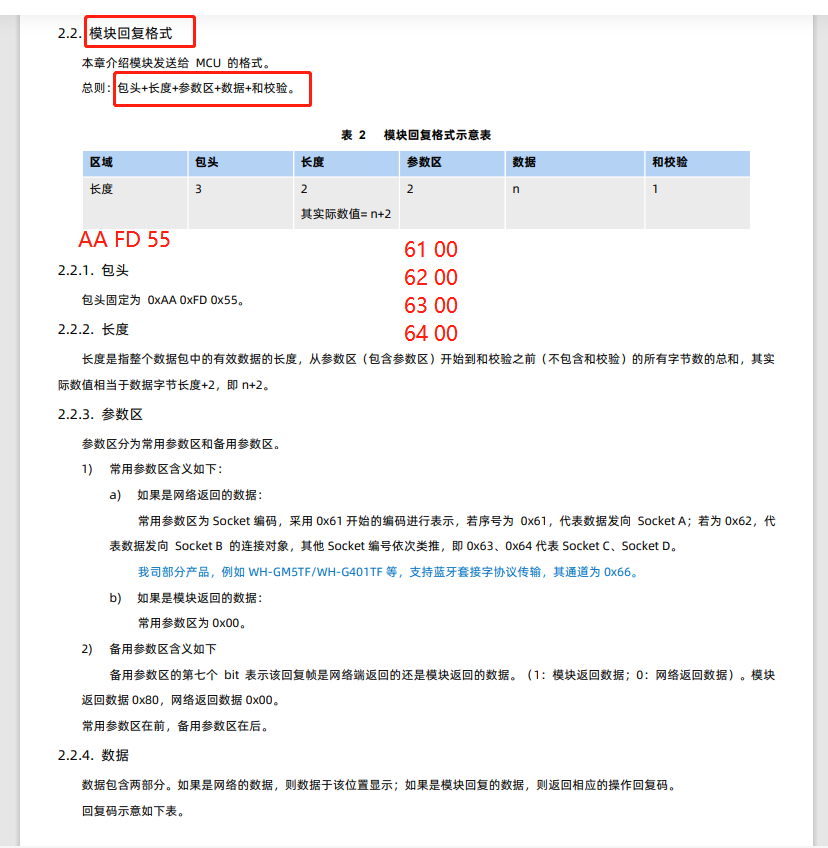

(2)模塊回復格式

總則:包頭+長度+參數區+數據+和校驗。

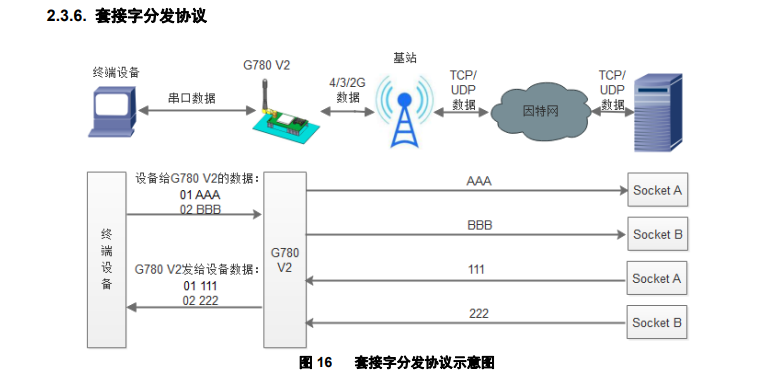

3、USR-G780 V2套接字分發協議功能圖

備注:USR-G780 V2只支持2路socket,socketA和socketB。

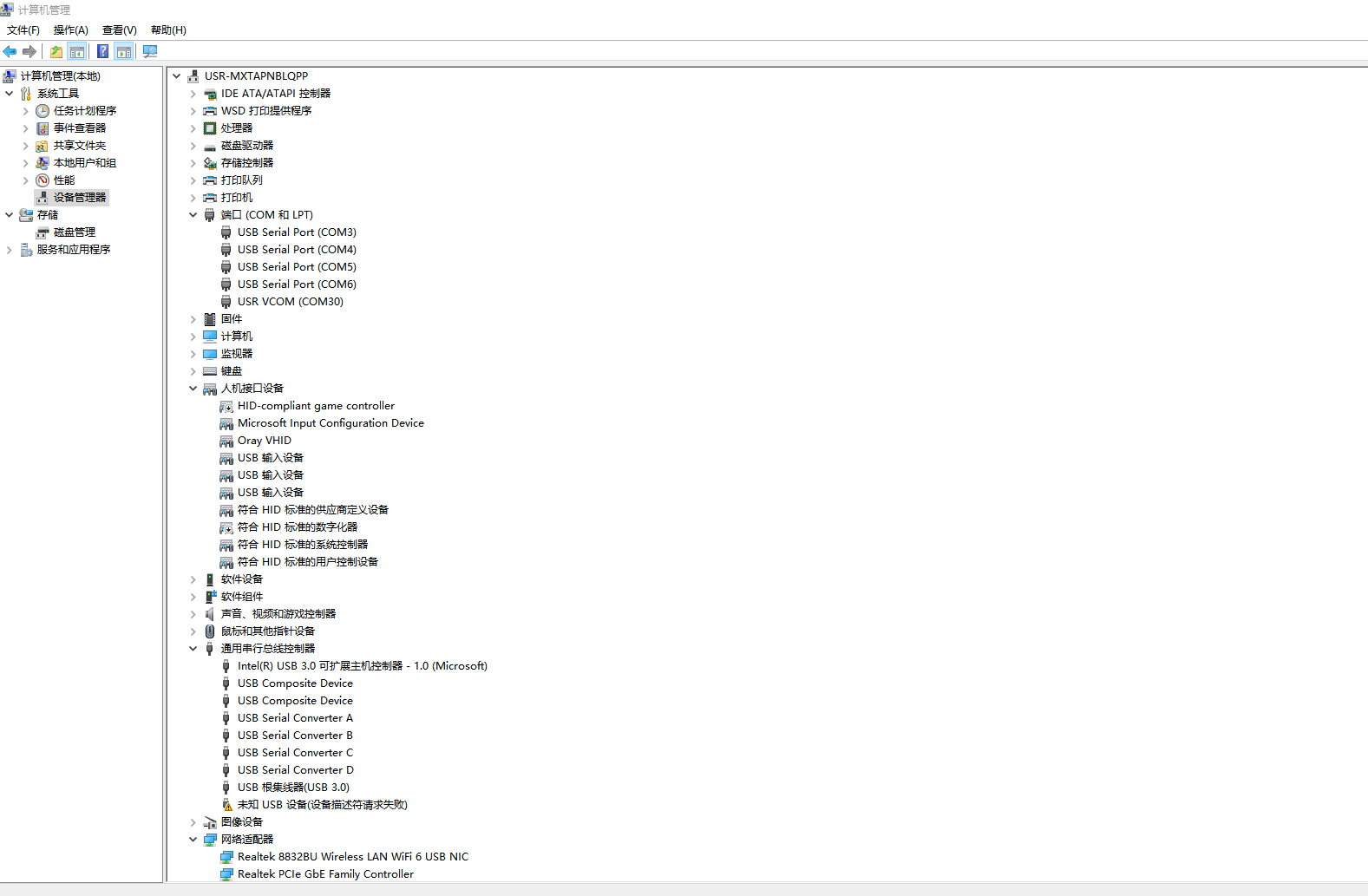

4、查看端口號

電腦鼠標點擊計算機管理,右擊,點開設備管理器,點擊端口,查看接USR-G780 V2的USB-RS232串口線COM口號,COM5。

三、USR-G780 V2參數設置

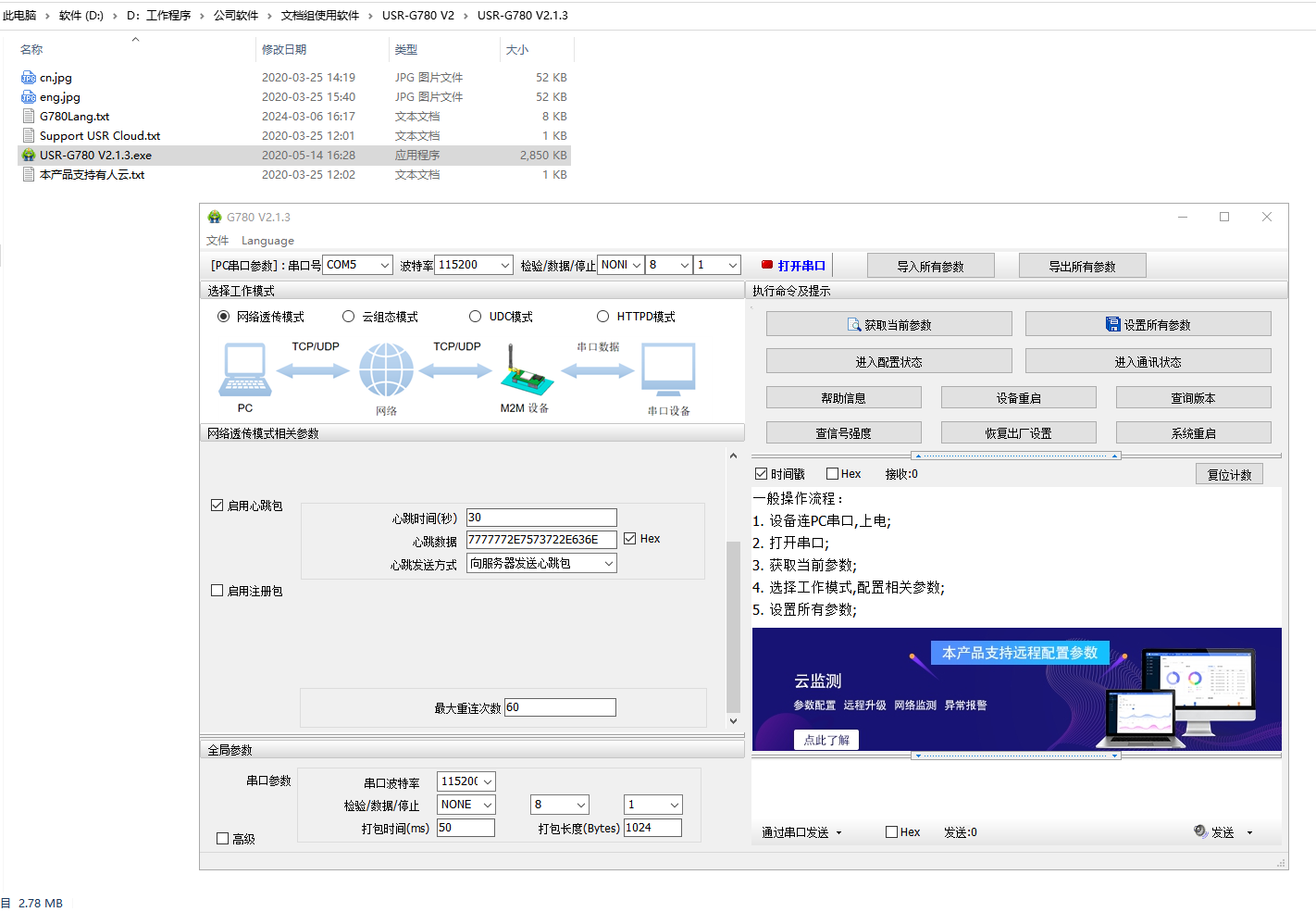

1、打開USR-G780 V2設置軟件

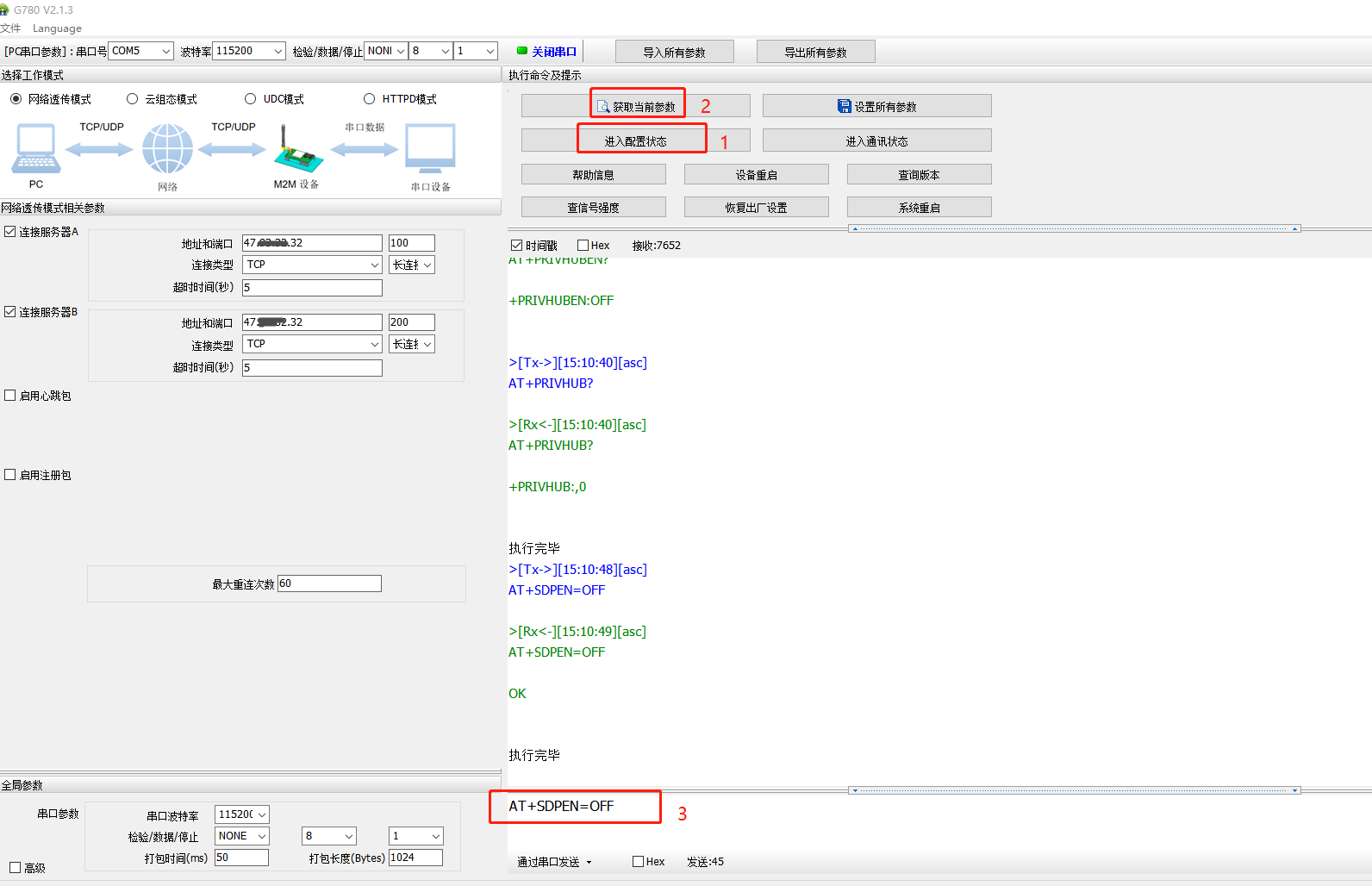

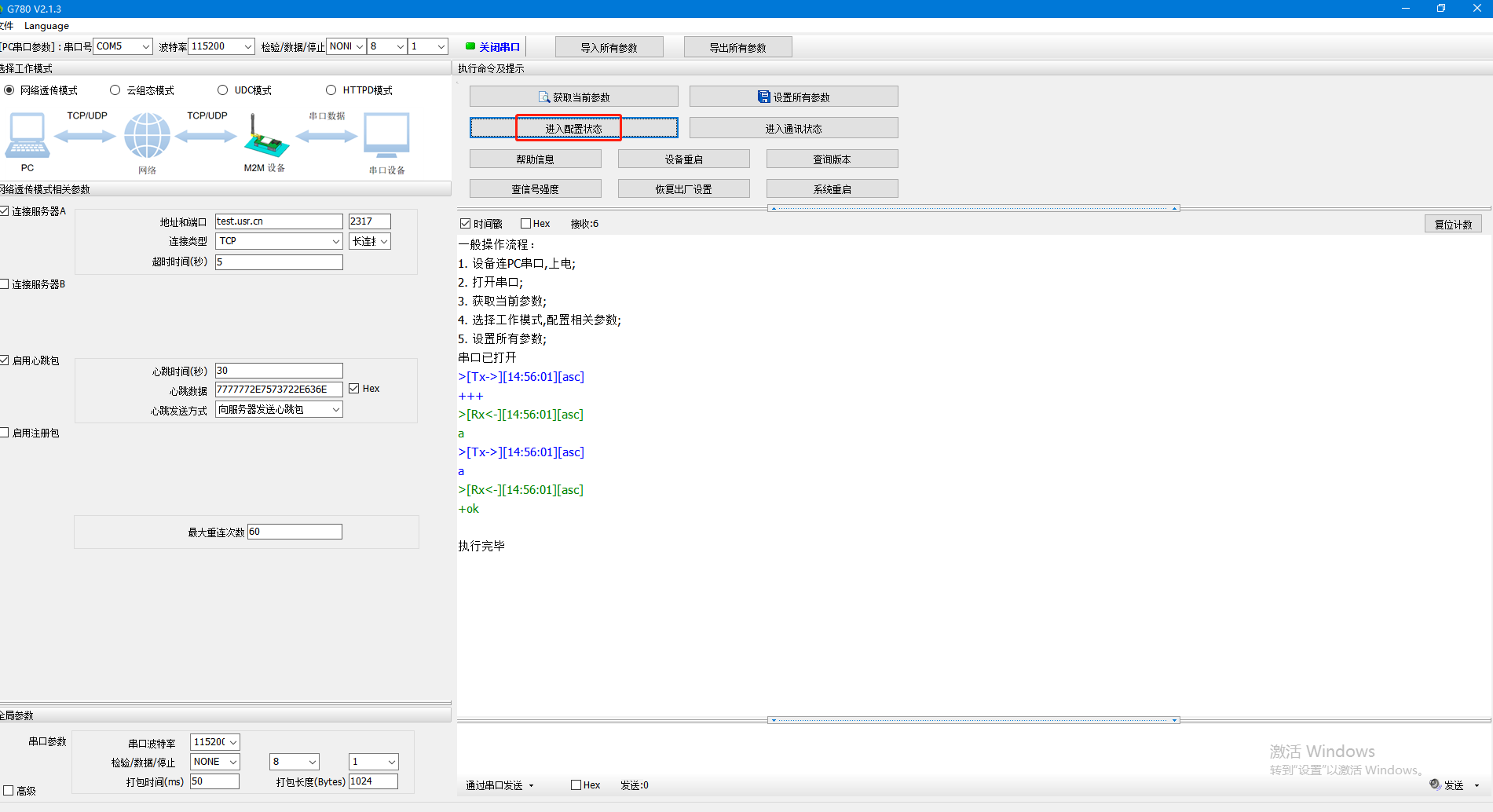

2、打開串口,點擊進入配置狀態

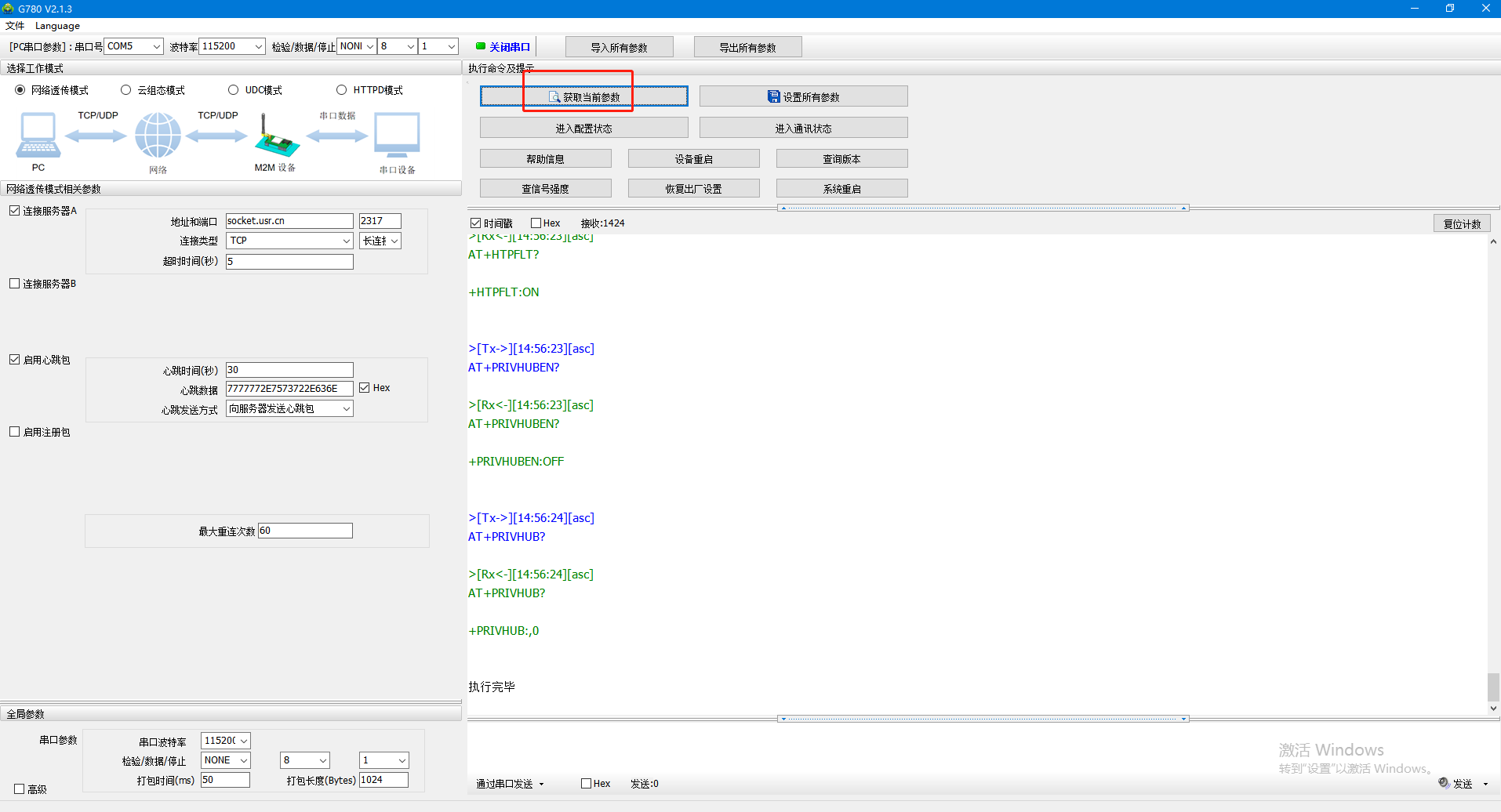

3、點擊獲取當前參數

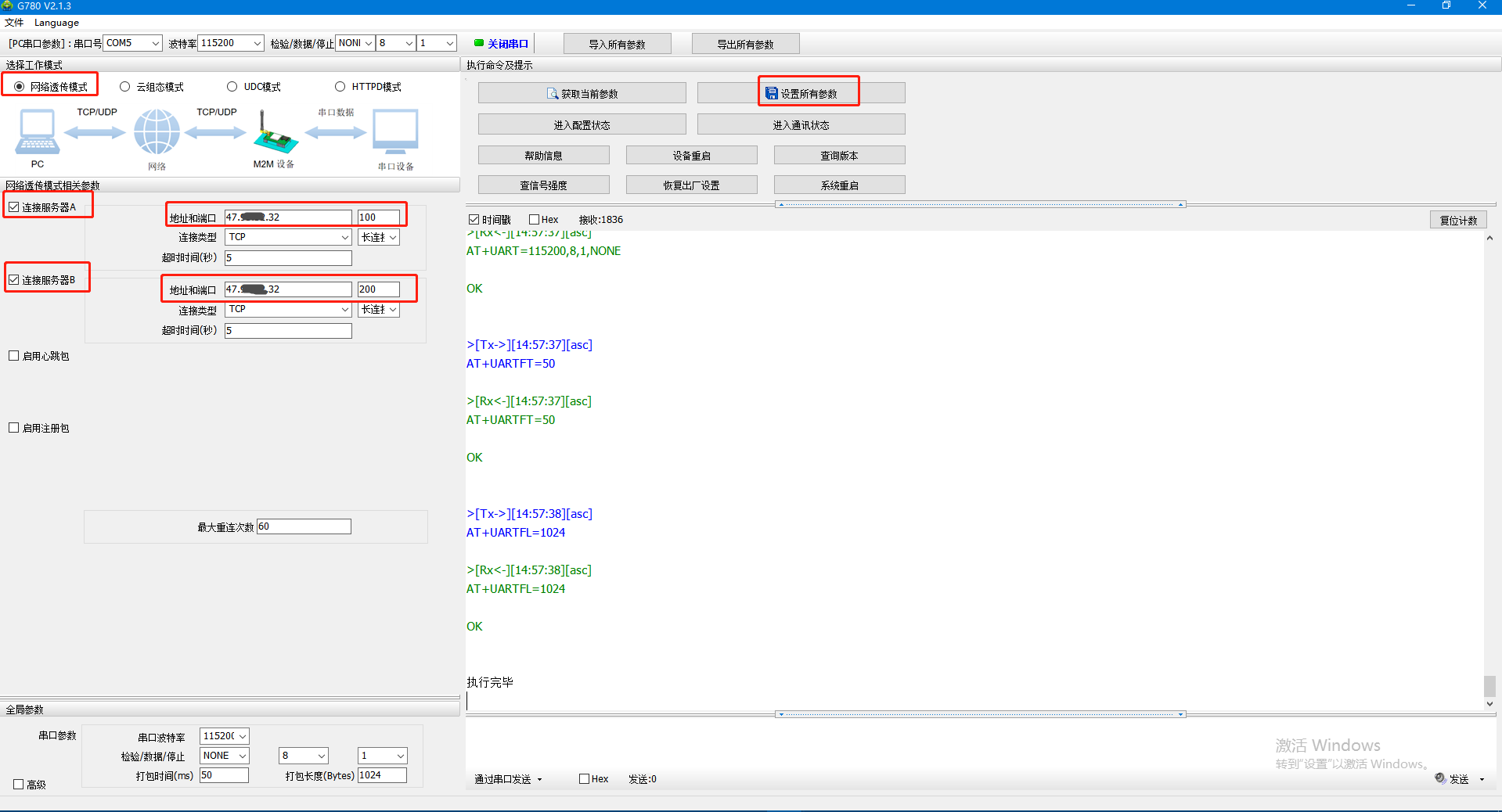

4、開啟2個服務器,設置服務器地址和端口參數,點擊設置并保存所有參數

2個服務器地址都是同一個測試服務器地址,端口號不同,分別是服務器A連接的端口用100,服務器B連接的端口用200。

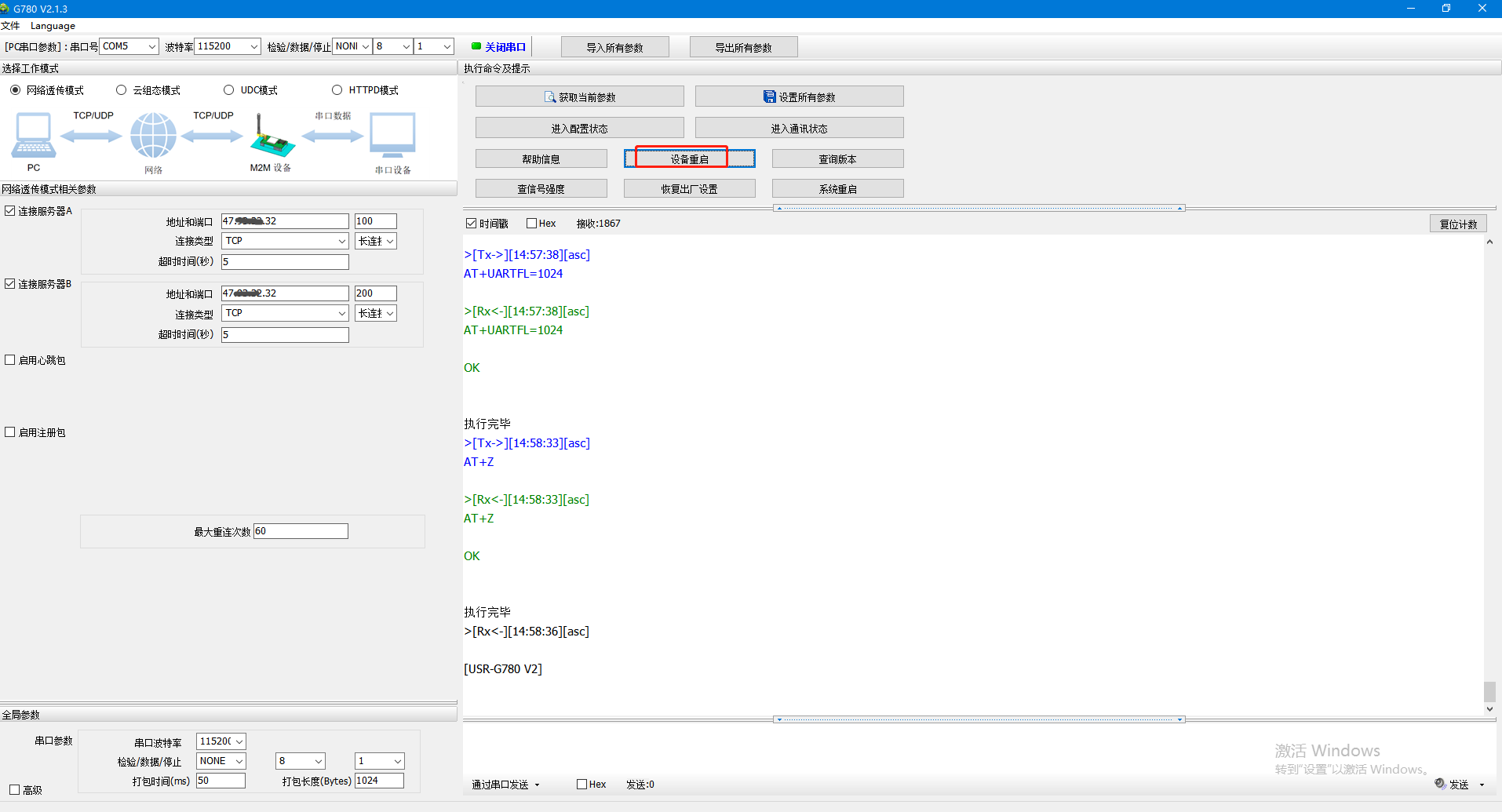

設置完參數,點擊設置所有參數,然后再點擊設備重啟。

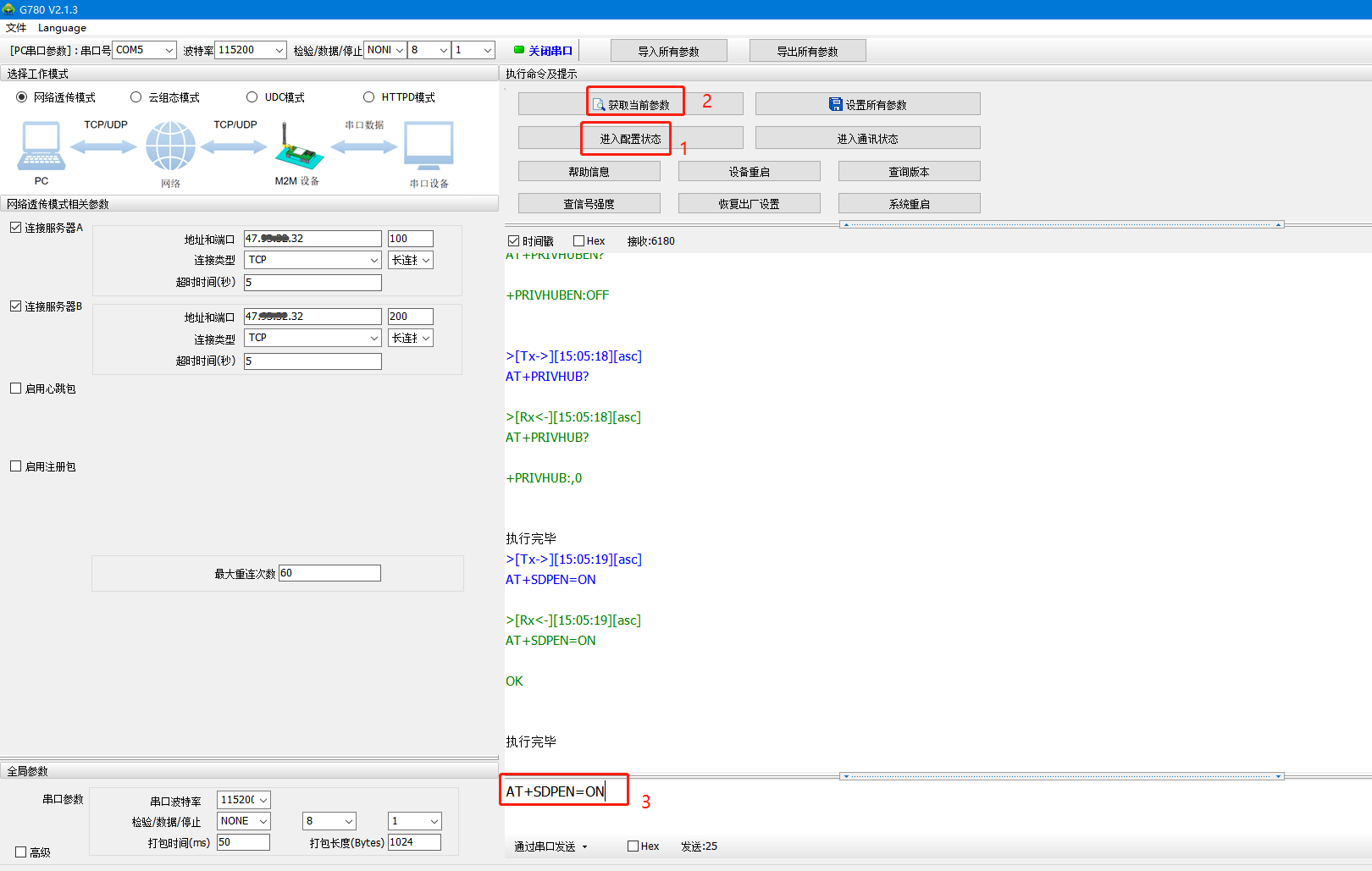

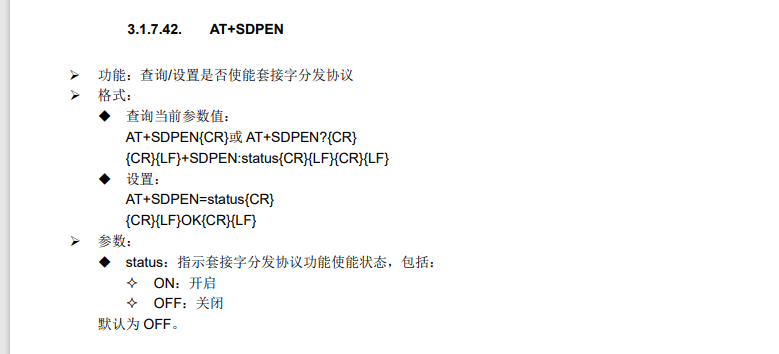

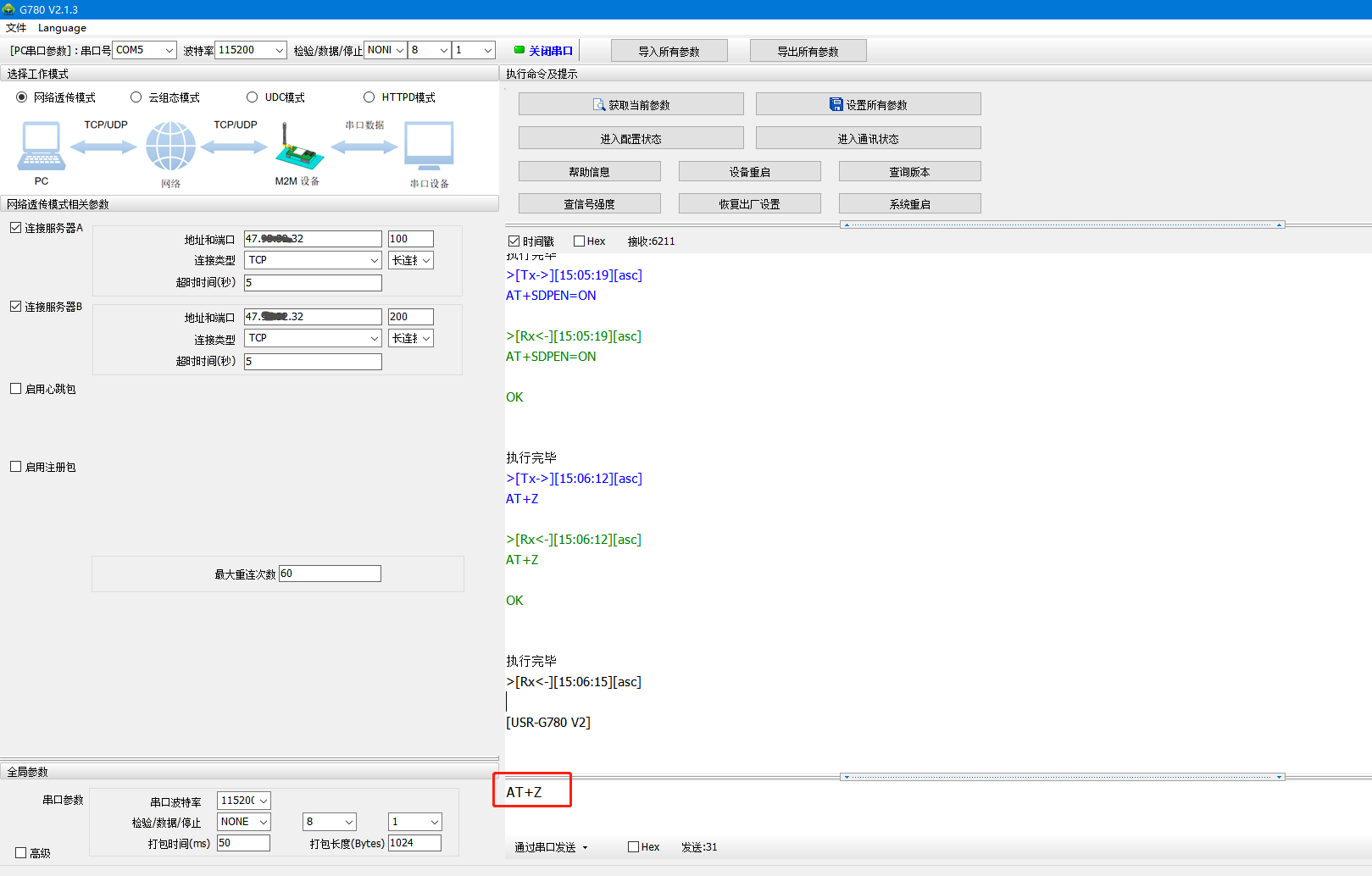

5、串口再次進入配置狀態,用AT指令A(yù)T+SDPEN=ON后面帶回車換行發送,開啟套接字分發功能,再發送AT+Z重啟。

6、設置軟件點擊關閉串口

四、套接字分發功能調試

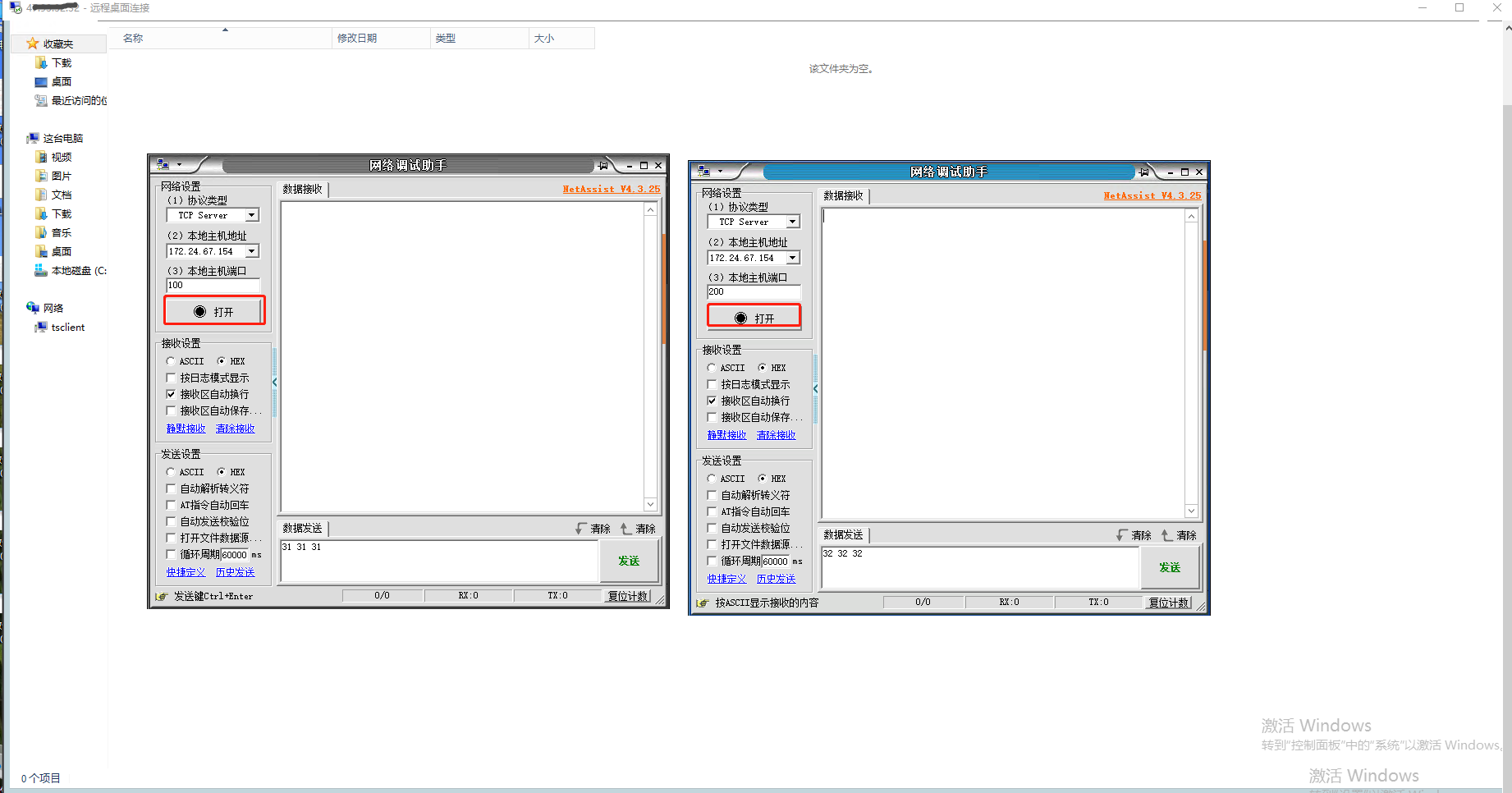

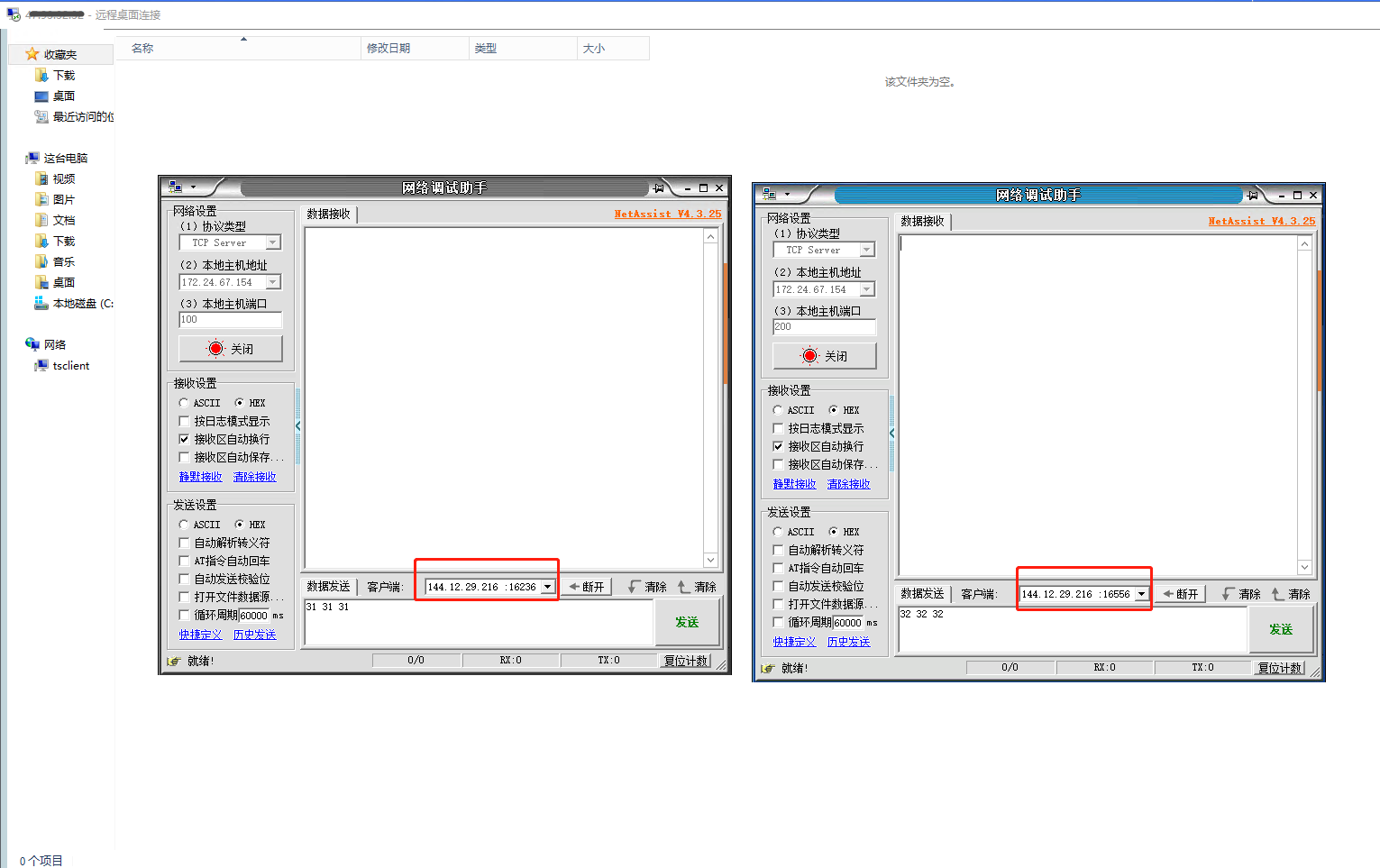

1、登錄遠程服務器,打開2個網絡助手,分別使用2個端口100、200,點擊連接。USR-G780 V2會和2個網絡助手建立TCP連接。

2、服務器A測試套接字分發

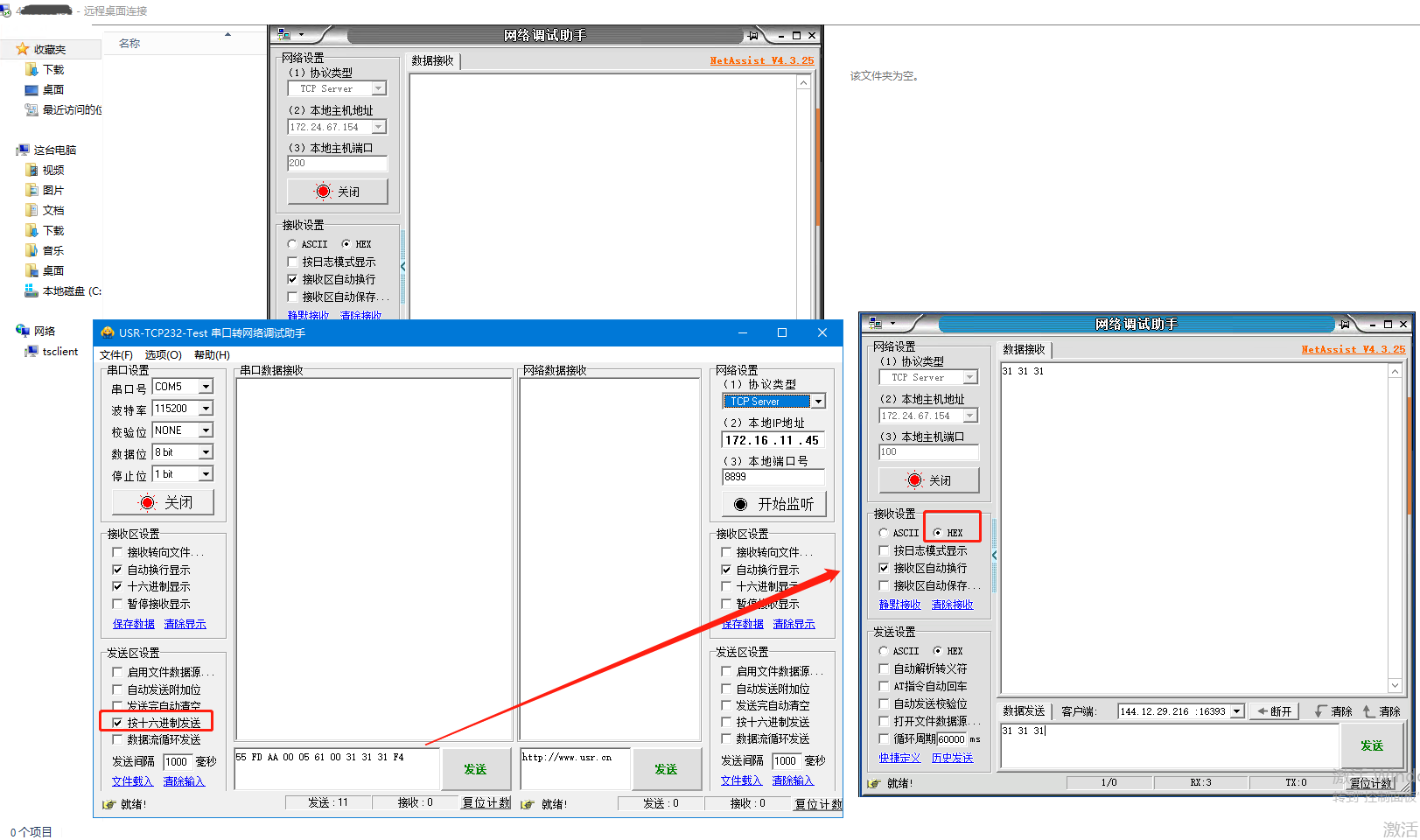

(1)串口向服務器A發送數據

按照規則計算,得出向服務器A(參數區用61 00)發送數據31 31 31是HEX格式的:55 FD AA 00 05 61 00 31 31 31 F4

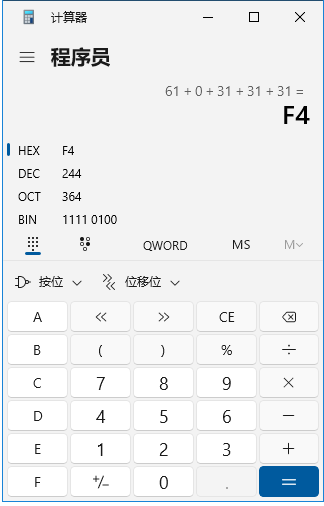

左圖是和校驗結果。

(2)服務器A向串口發送數據

3、服務器B測試套接字分發

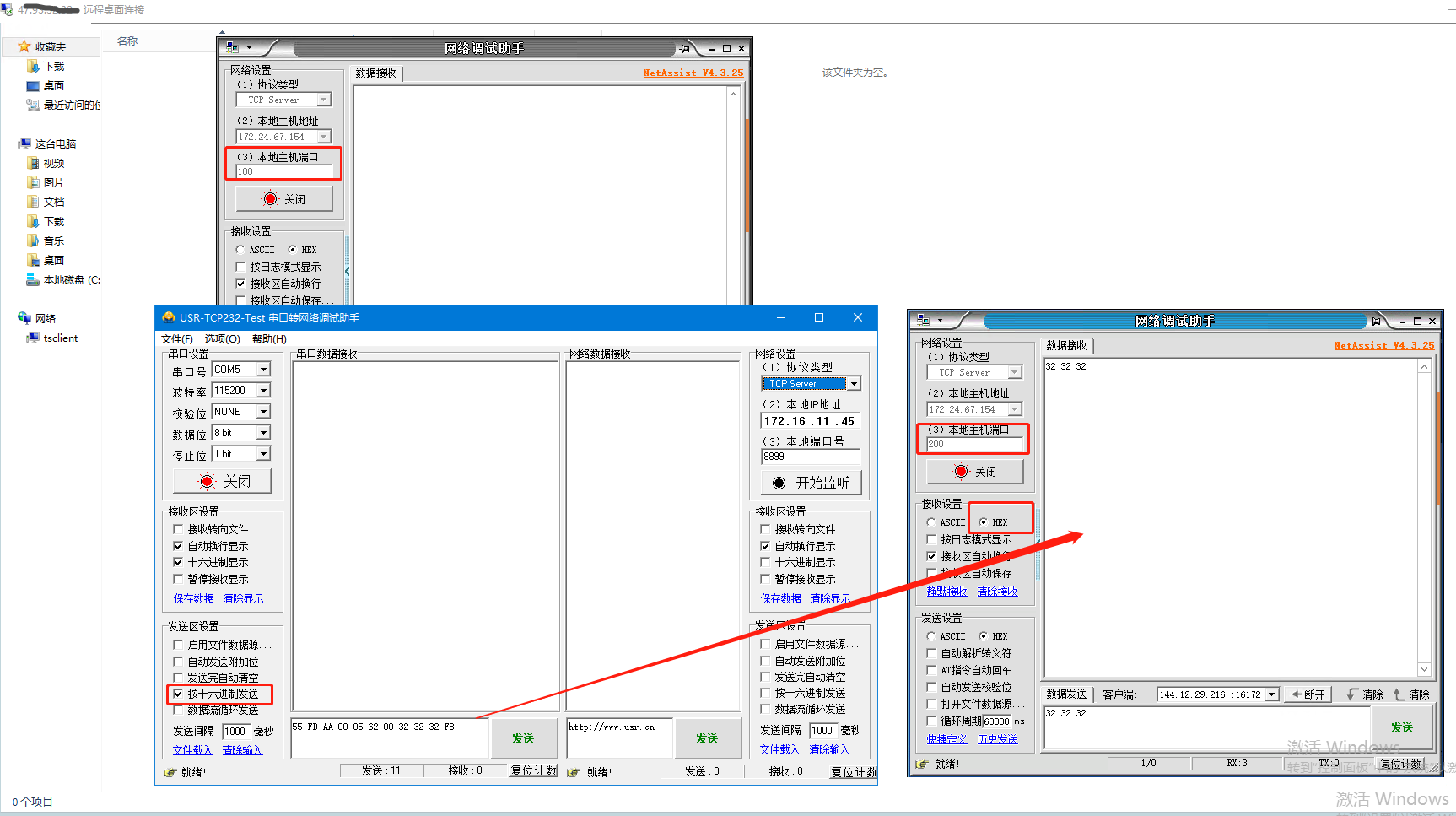

(1)串口向服務器B發送數據

按照規則計算,得出向服務器B(參數區用62 00)發送數據32 32 32是HEX格式的:55 FD AA 00 05 62 00 32 32 32 F8

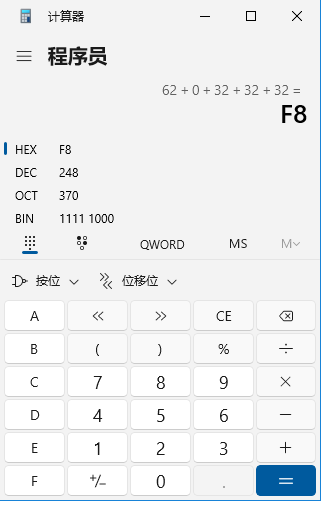

左圖是和校驗結果。

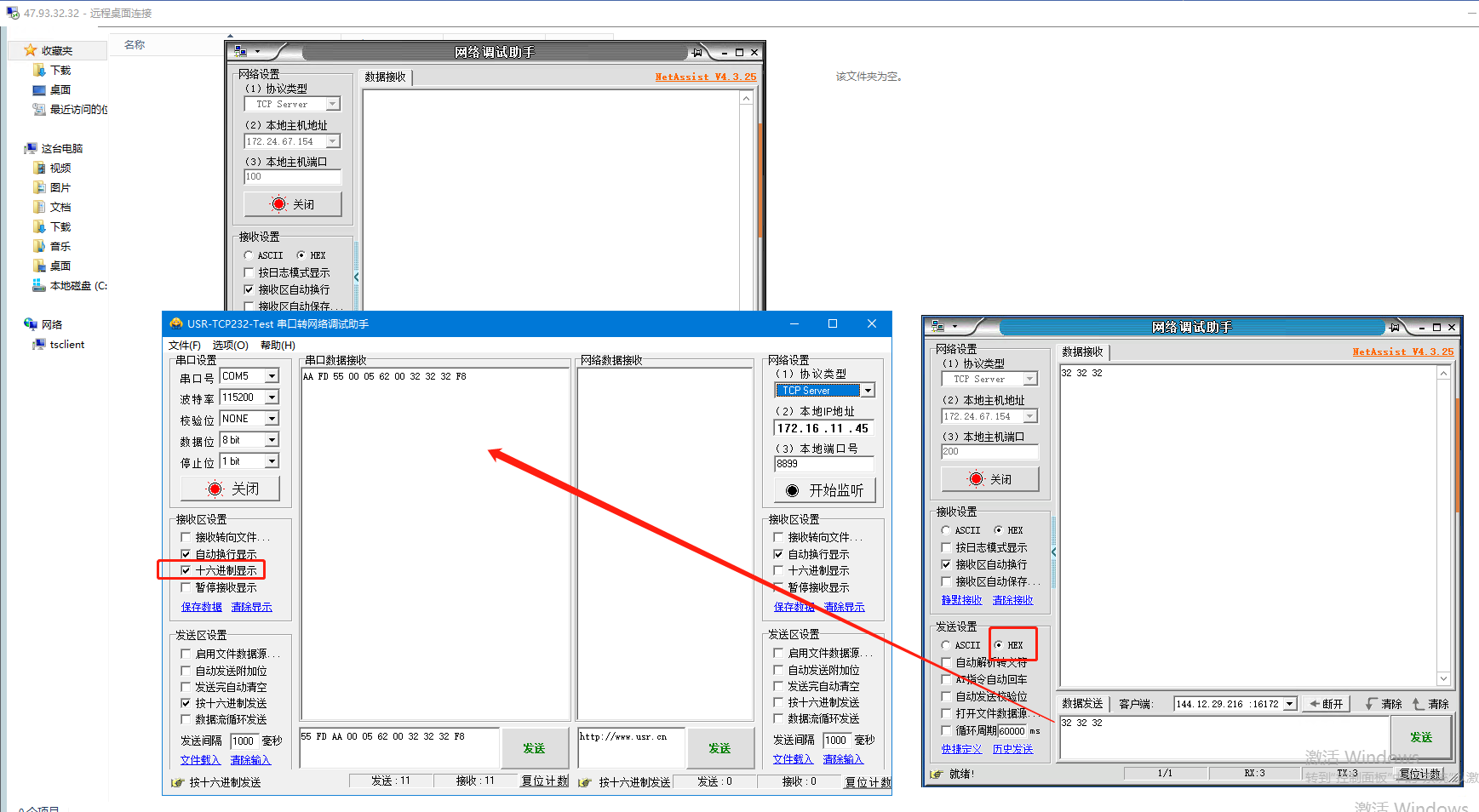

(2)服務器B向串口發送數據

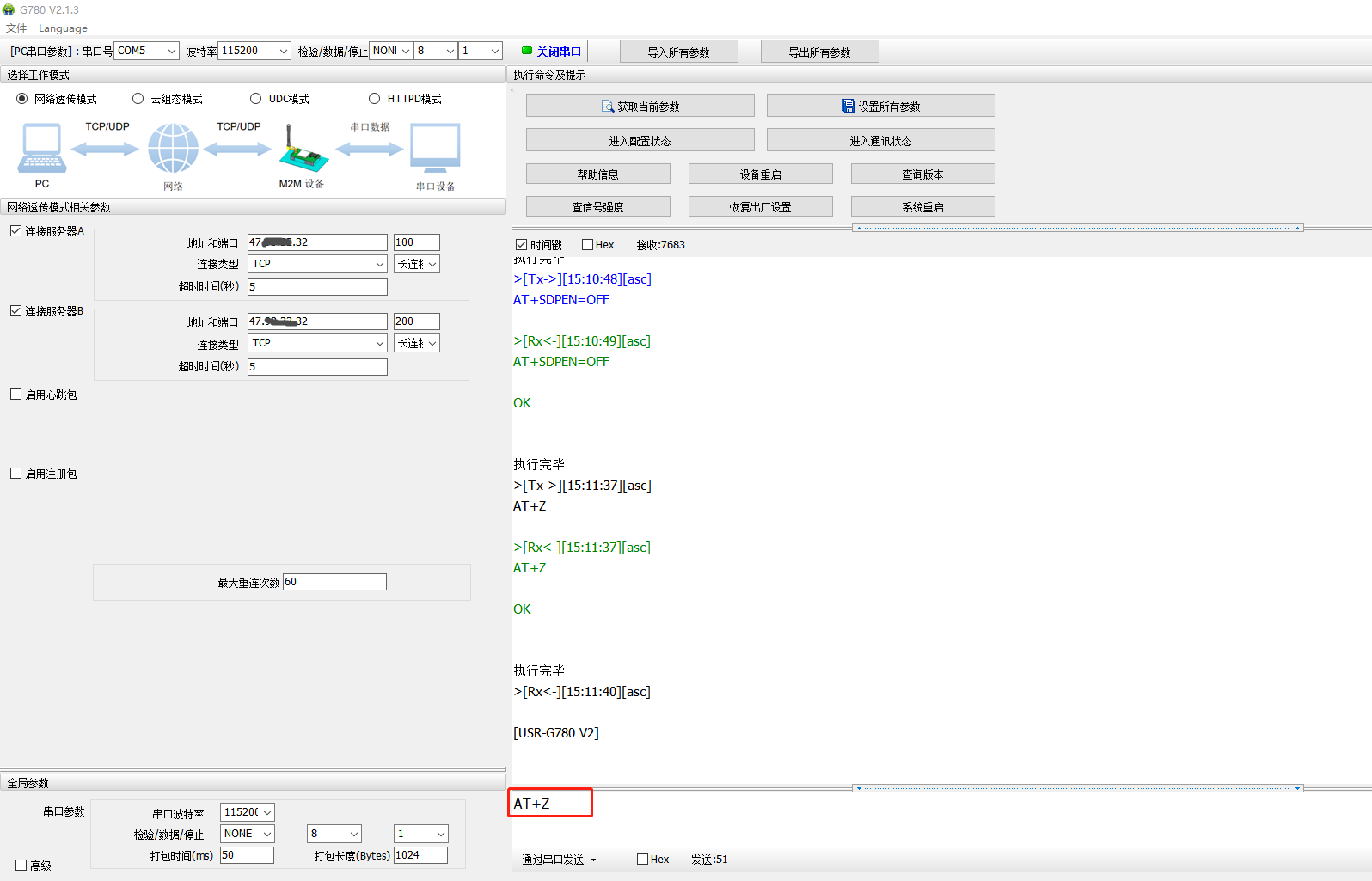

五、關閉套接字分發功能方法

1、設置軟件串口進入配置狀態,用AT指令A(yù)T+SDPEN=OFF后面帶回車換行發送,關閉套接字分發功能。

2、發送AT+Z重啟。




編寫人:金志方 編寫日期:2024-03-07

審核人:金志方 審核日期:2024-03-07

訂正版本:V1.0 訂正內容:初稿
