USR-DR514 連接有人云（V6版本)和虛擬串口（V5.0.1版本）一對一通訊示例
備注：USR-DR514需要插SIM卡聯網。
一、資料下載
USR-DR504/DR514說明書（完整版）http://www.ggxxsw.cn/Download/1046.html
USR-DR514 規格書 http://www.ggxxsw.cn/Download/1047.html
USR-DR504/514 標準AT指令集http://www.ggxxsw.cn/Download/1048.html
USR-DR514 設置軟件http://www.ggxxsw.cn/Download/1049.html
【USR-VCOM】 有人虛擬串口軟件(有人云版) V5.0.1：http://www.ggxxsw.cn/Download/924.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html
二、硬件連接
1、所需物品
USR-DR514 產品 1臺
220V交流端子供電電源線 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。
3、查看端口號

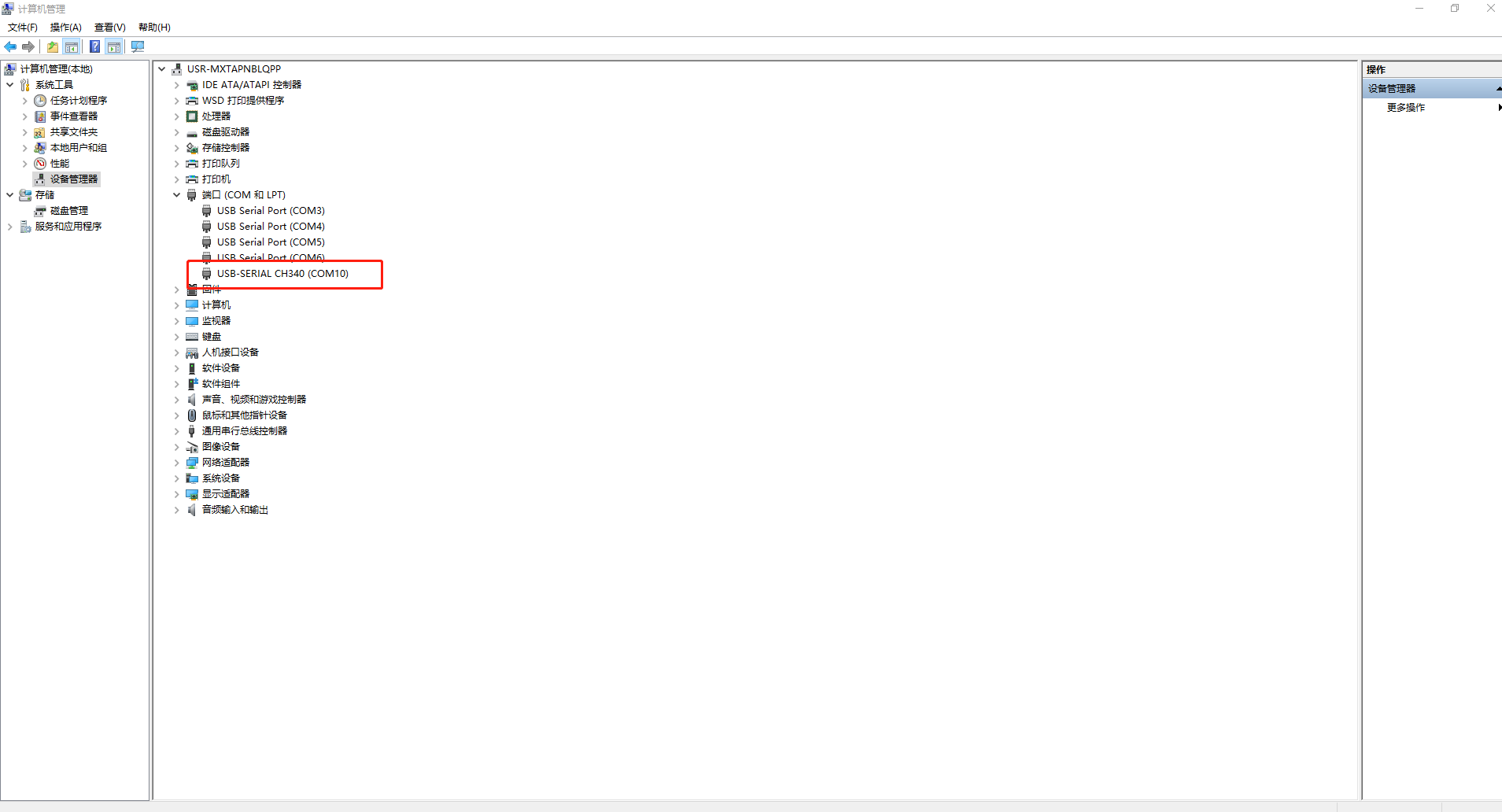

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。
三、有人云參數設置
1、登錄有人云賬號

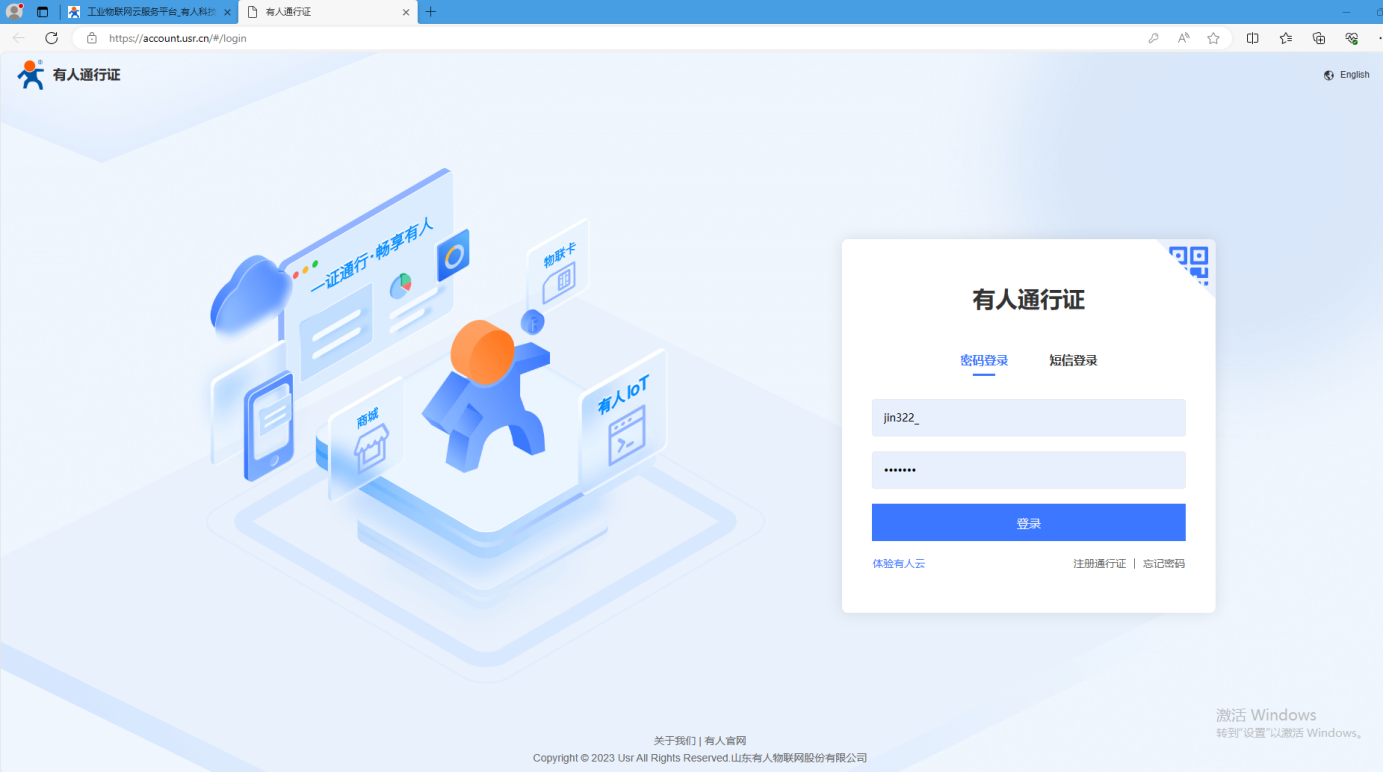

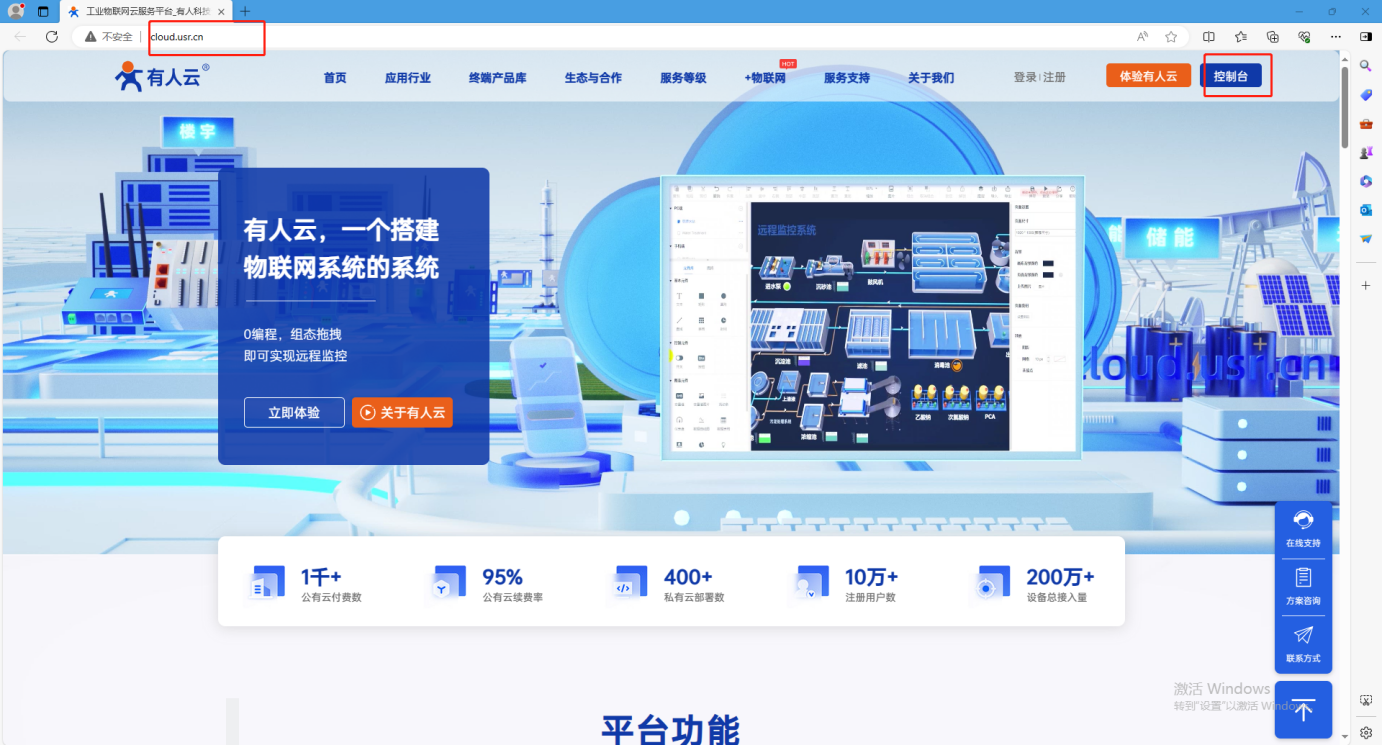

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。
2、添加USR-DR514設備
（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

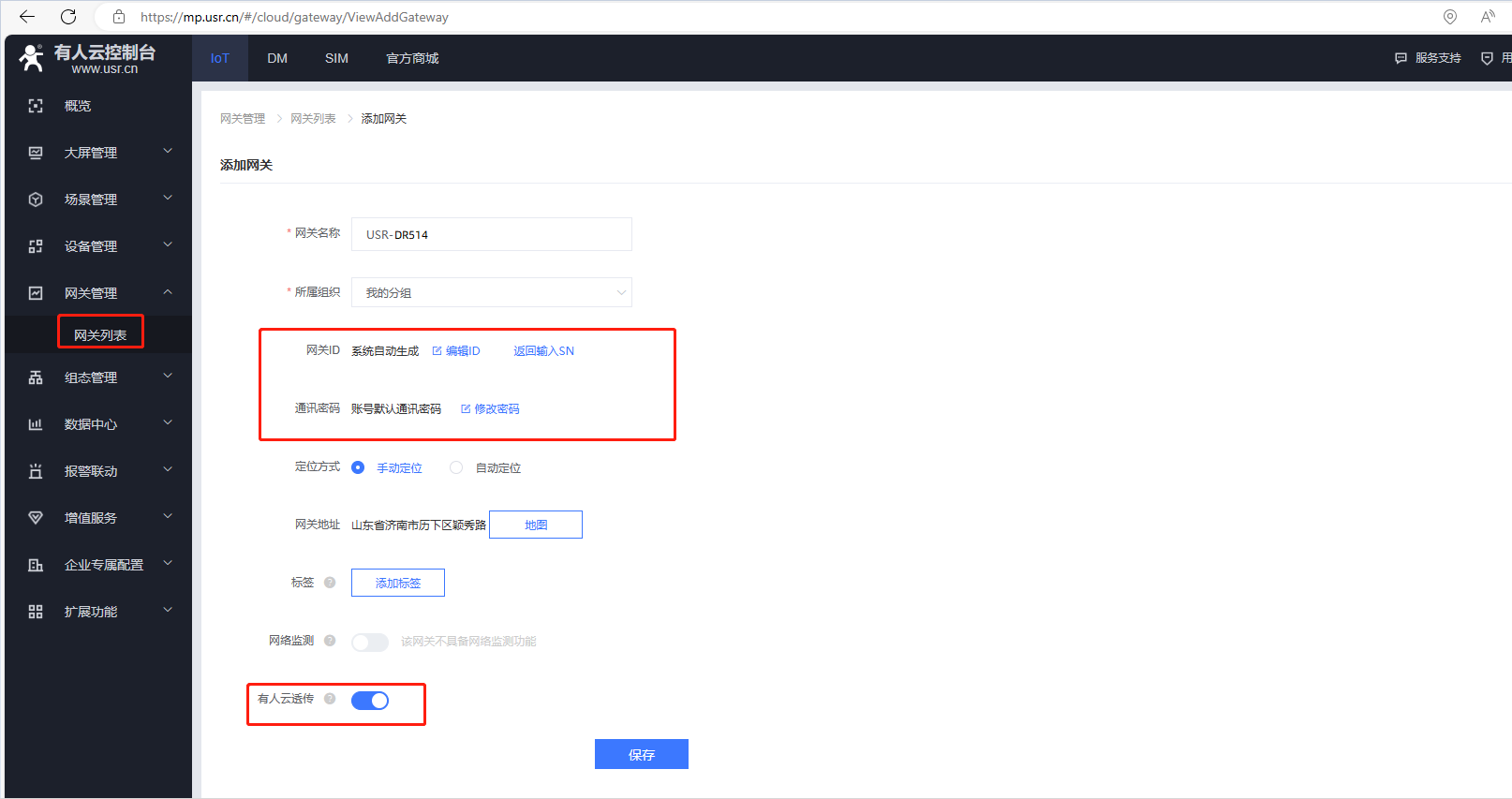

（2）USR-DR514不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

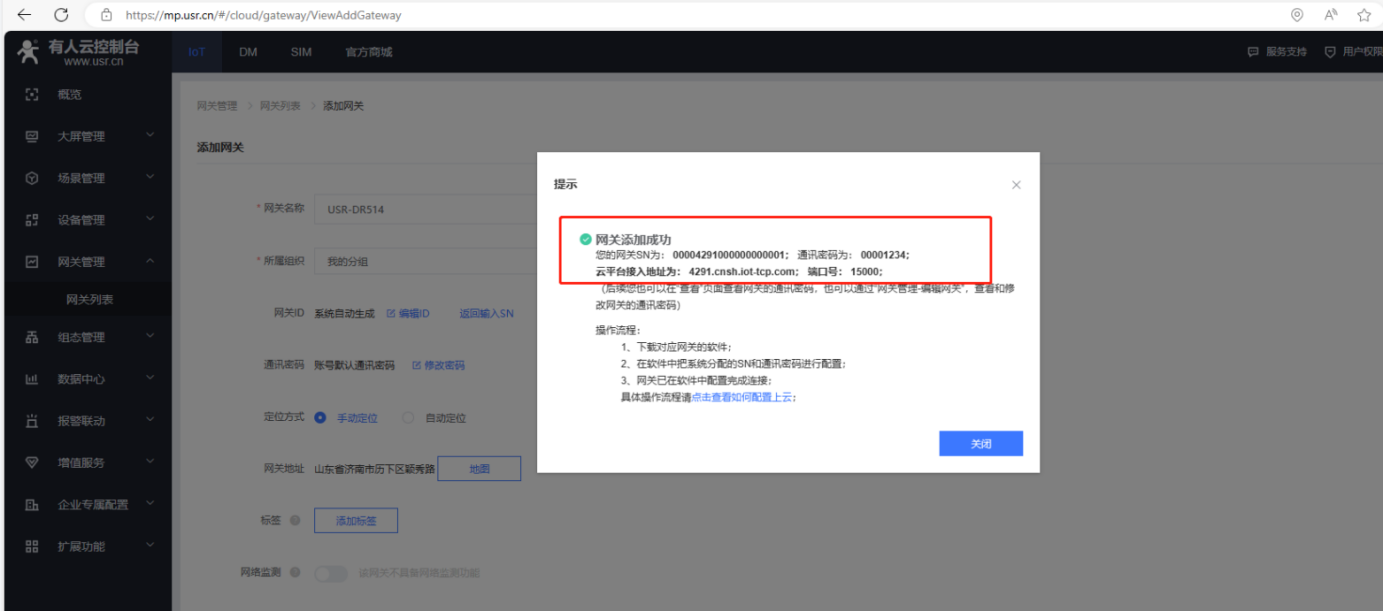

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。
四、USR-DR514參數設置

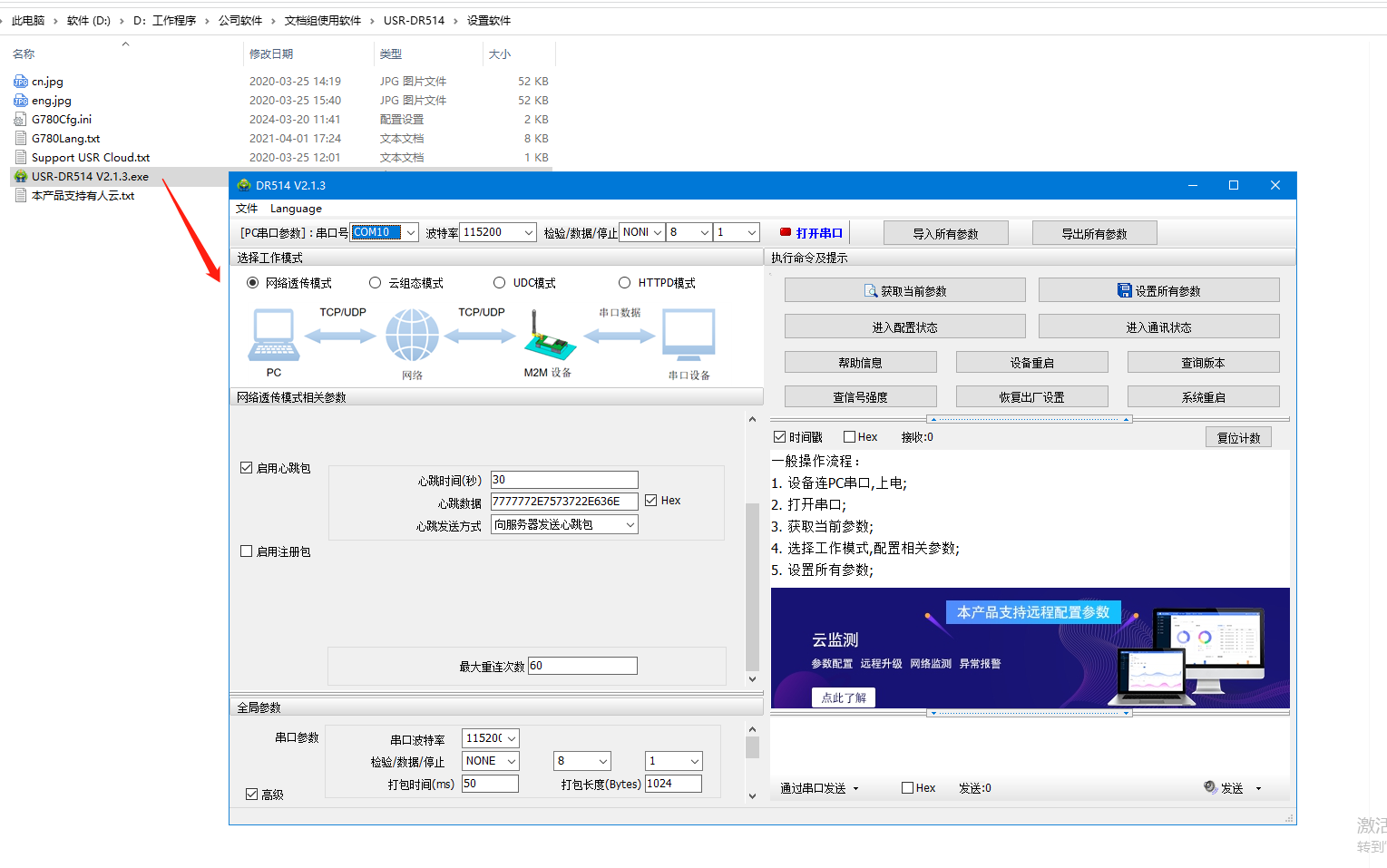

1、打開USR-DR514設置軟件 V1.0.7
2、打開串口，點擊進入配置狀態

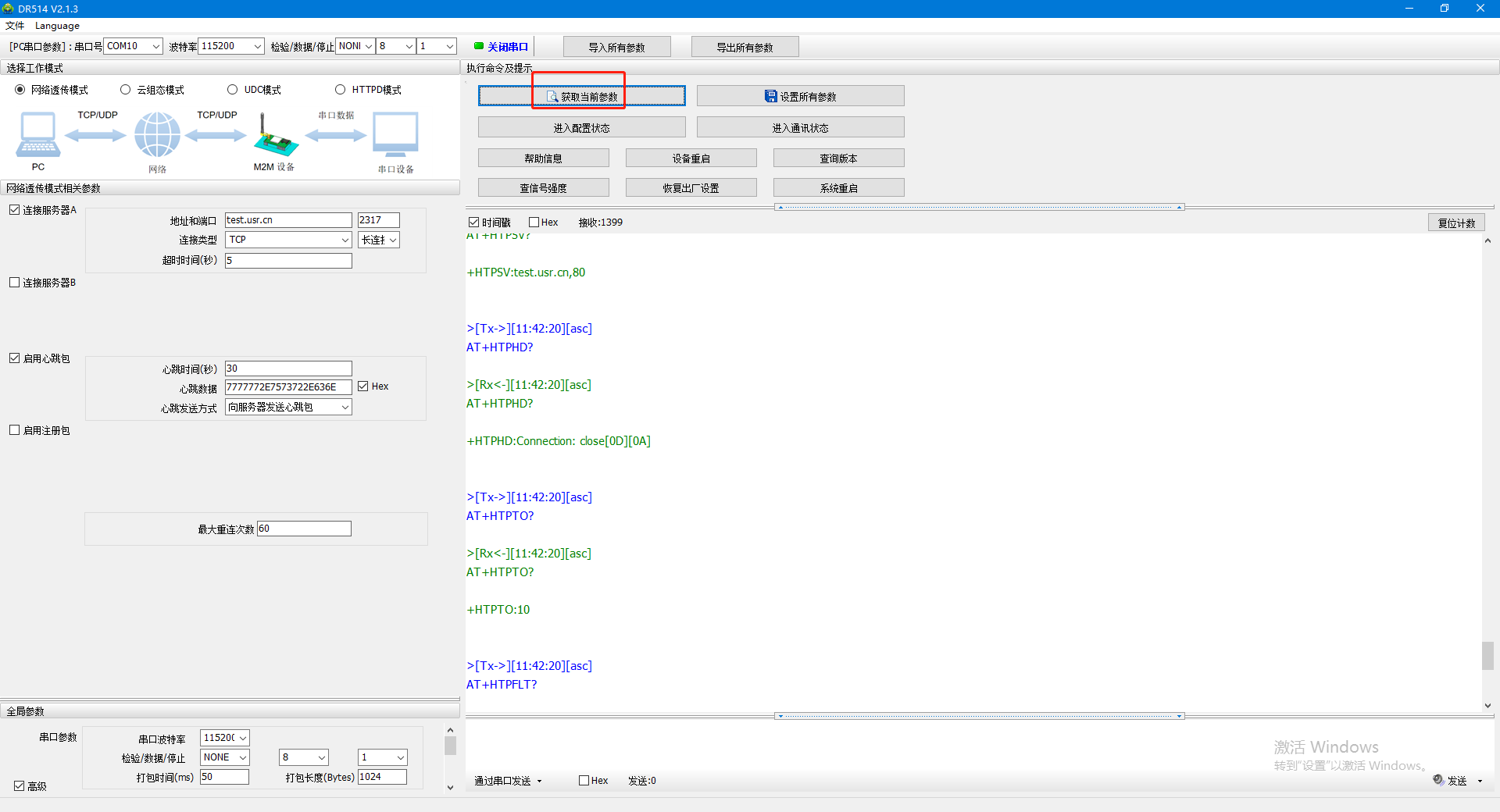

3、點擊獲取當前參數
4、設置連接有人云平臺參數
網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

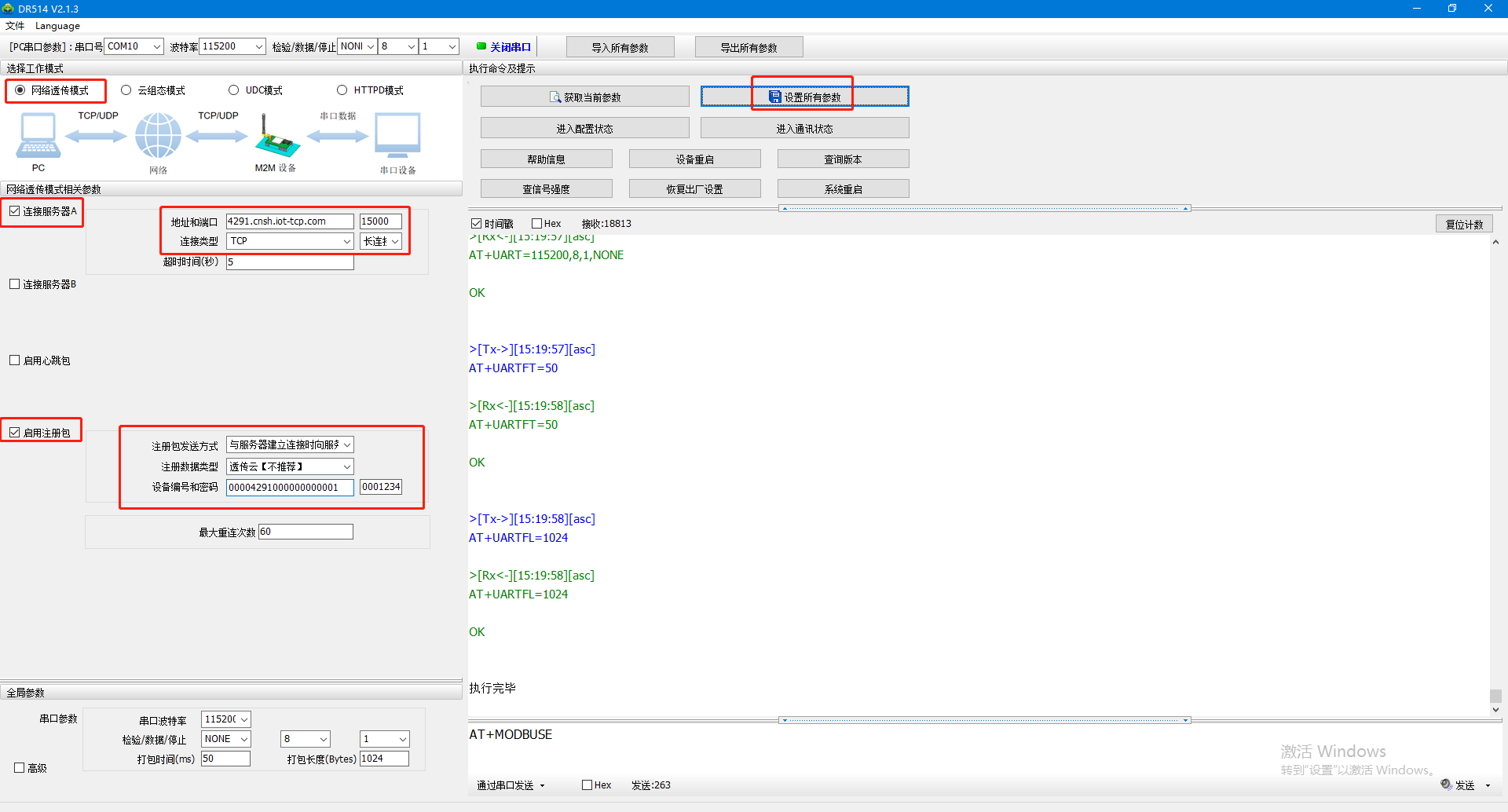

設置服務器地址4291.cnsh.iot-tcp.com和端口號15000，開啟注冊包，輸入有人云添加設備的ID00004291000000000001和密碼00001234，點擊設置所有參數。

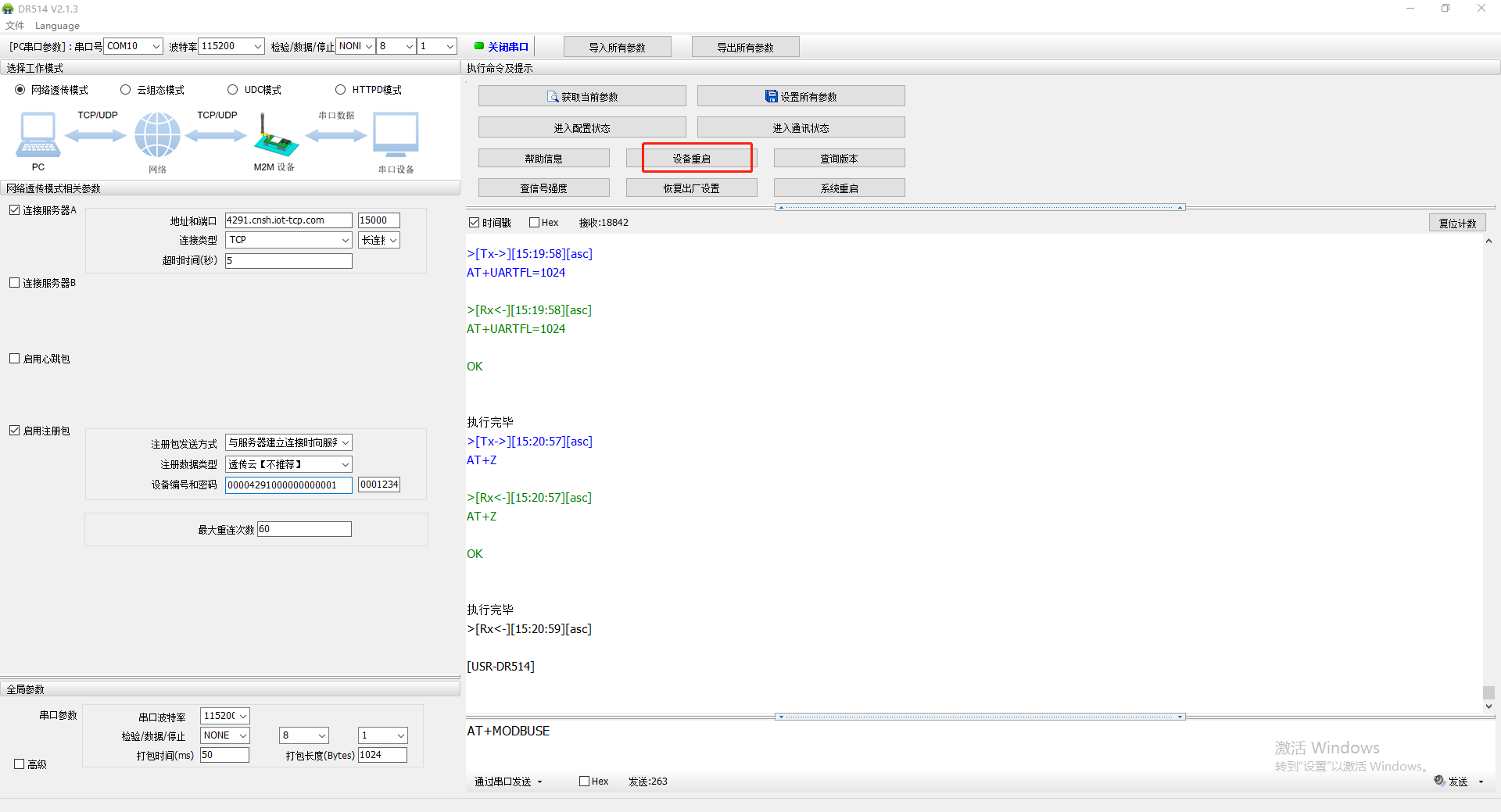

5、點擊設備重啟

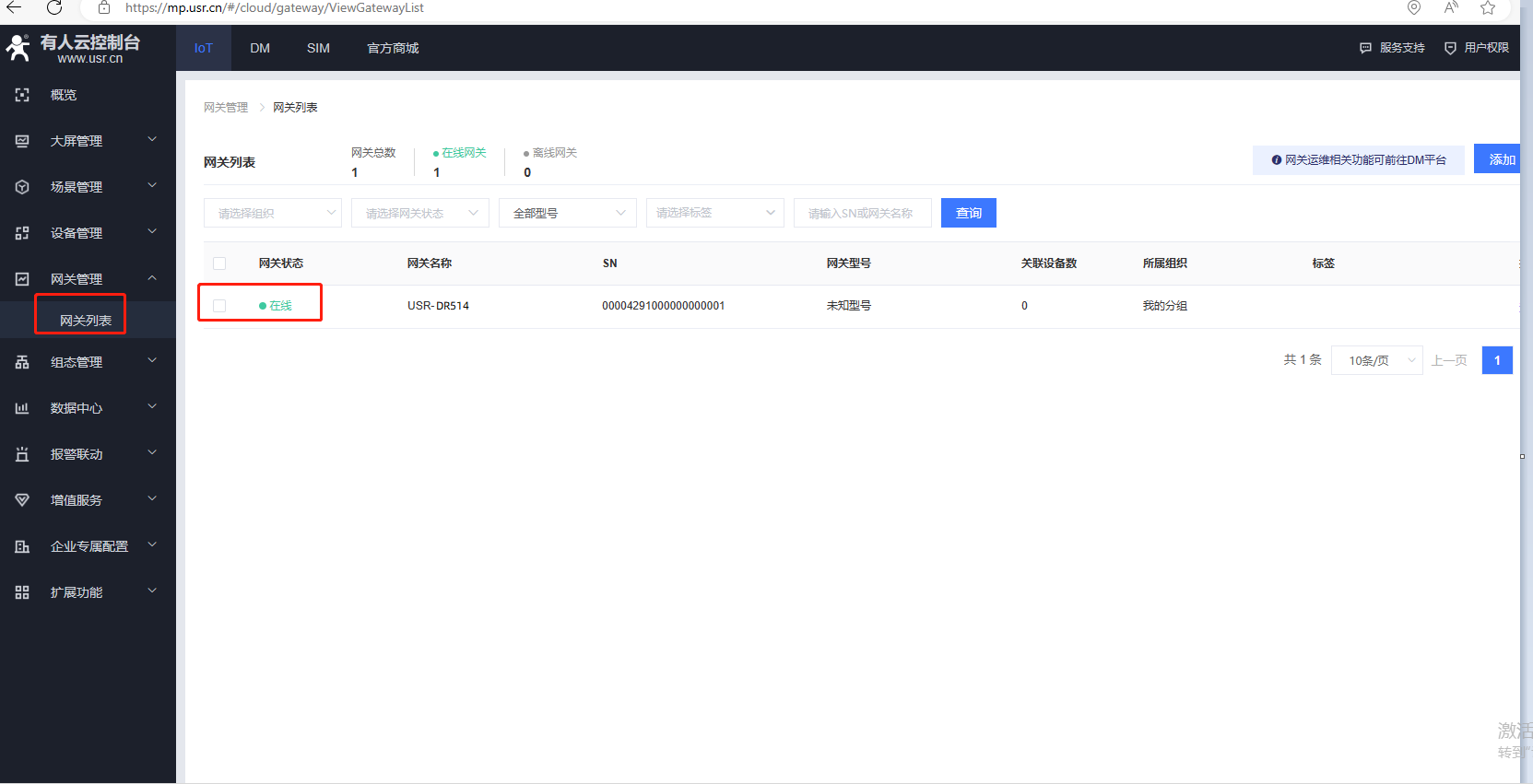

6、有人云設備在線
五、創建虛擬串口
1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本
下載安裝之前，需要關閉防火墻。

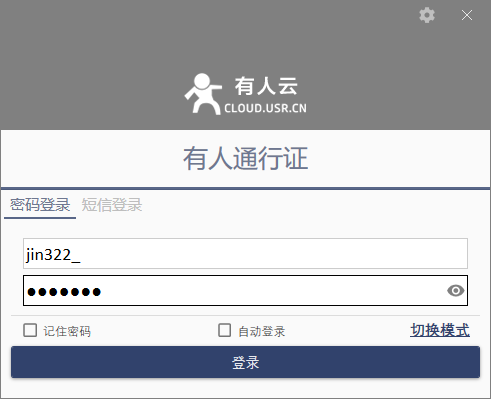

2、打開虛擬串口軟件，點擊登錄，輸入個人的有人云賬號和密碼，登錄。
3、創建虛擬串口

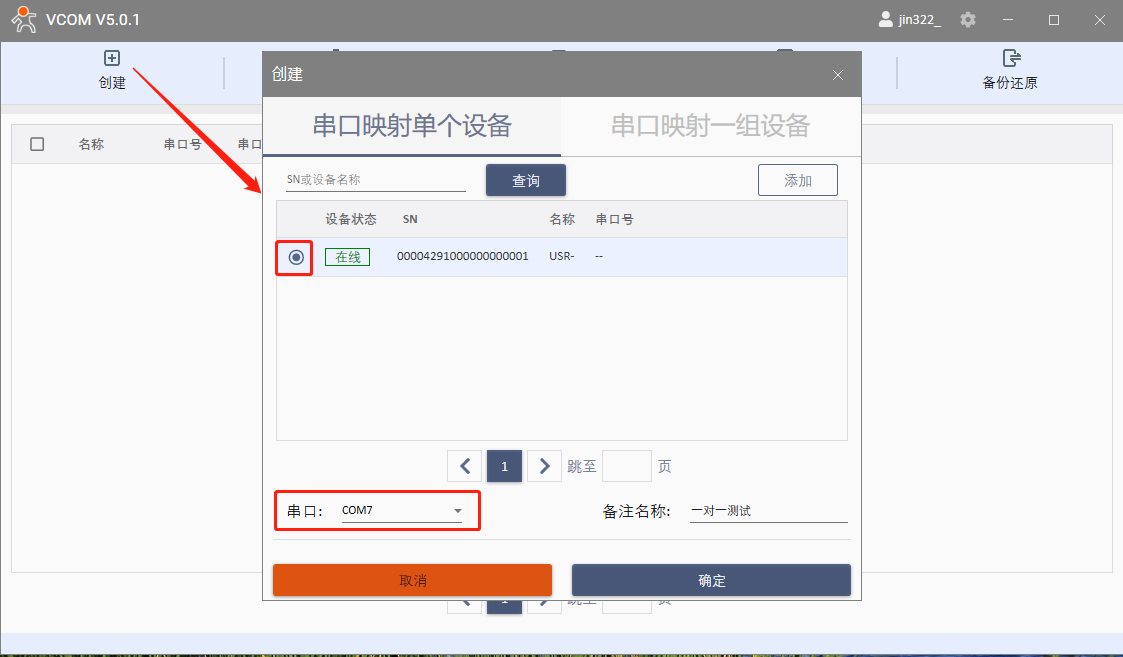

選擇串口映射單個設備，勾選在線的USR-DR514，用空閑的COM7作為虛擬串口的COM口號，點擊確定。

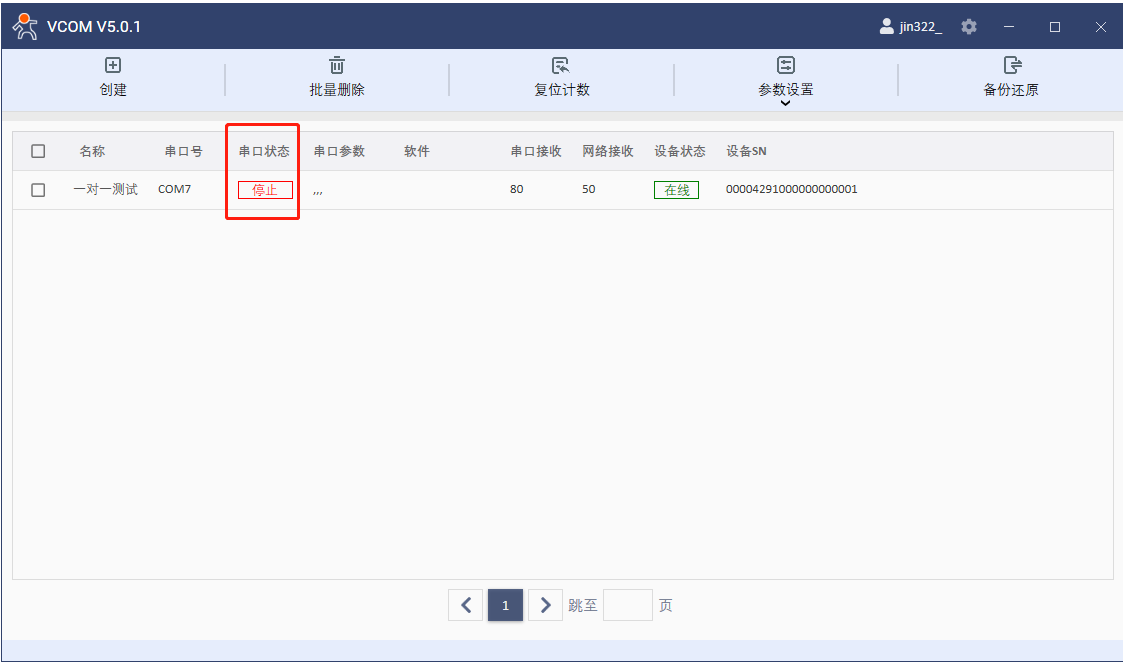

添加完，串口狀態是停止。
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。
六、通訊測試

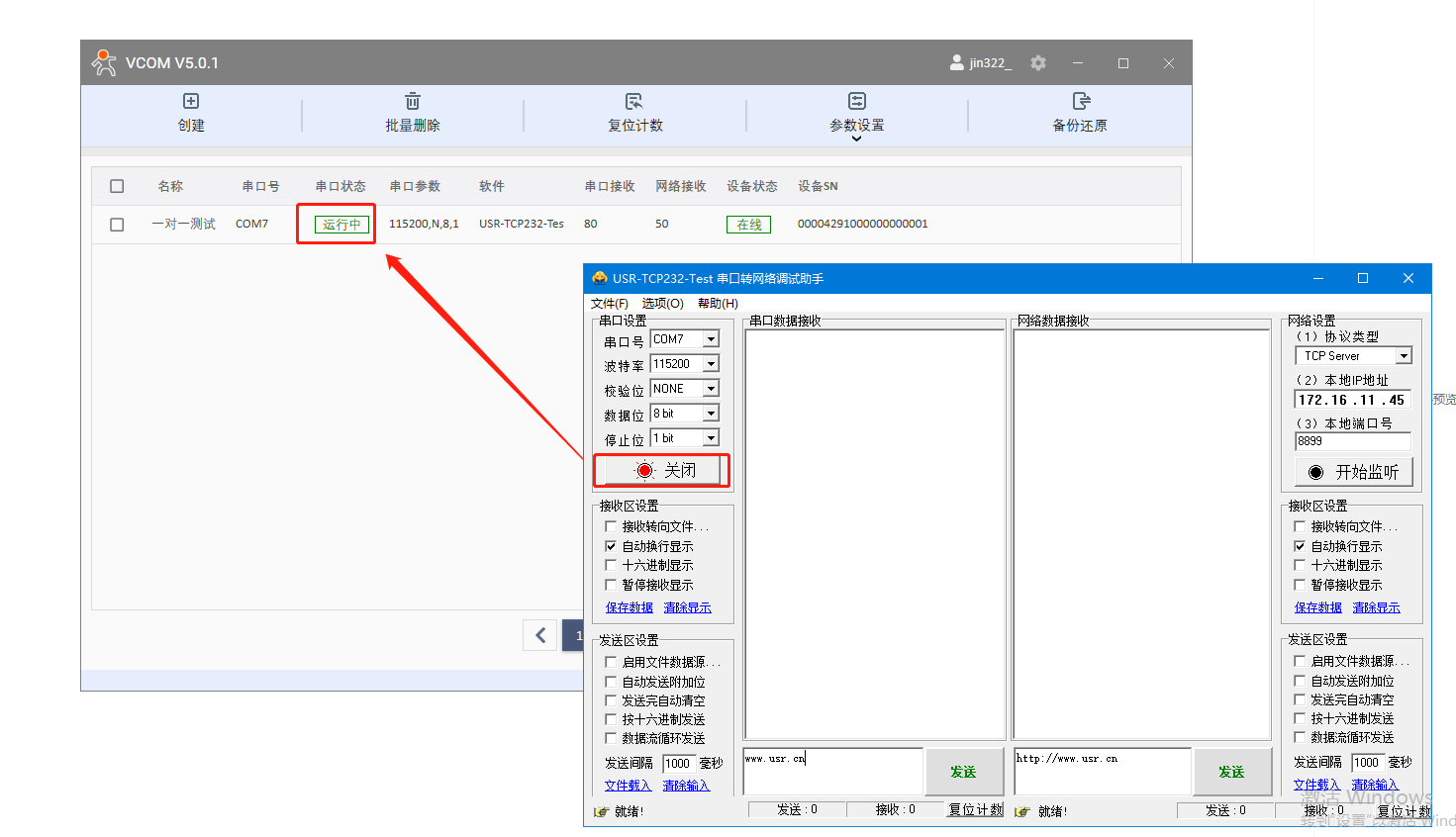

1、打開2個串口助手，分別用USR-DR514實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

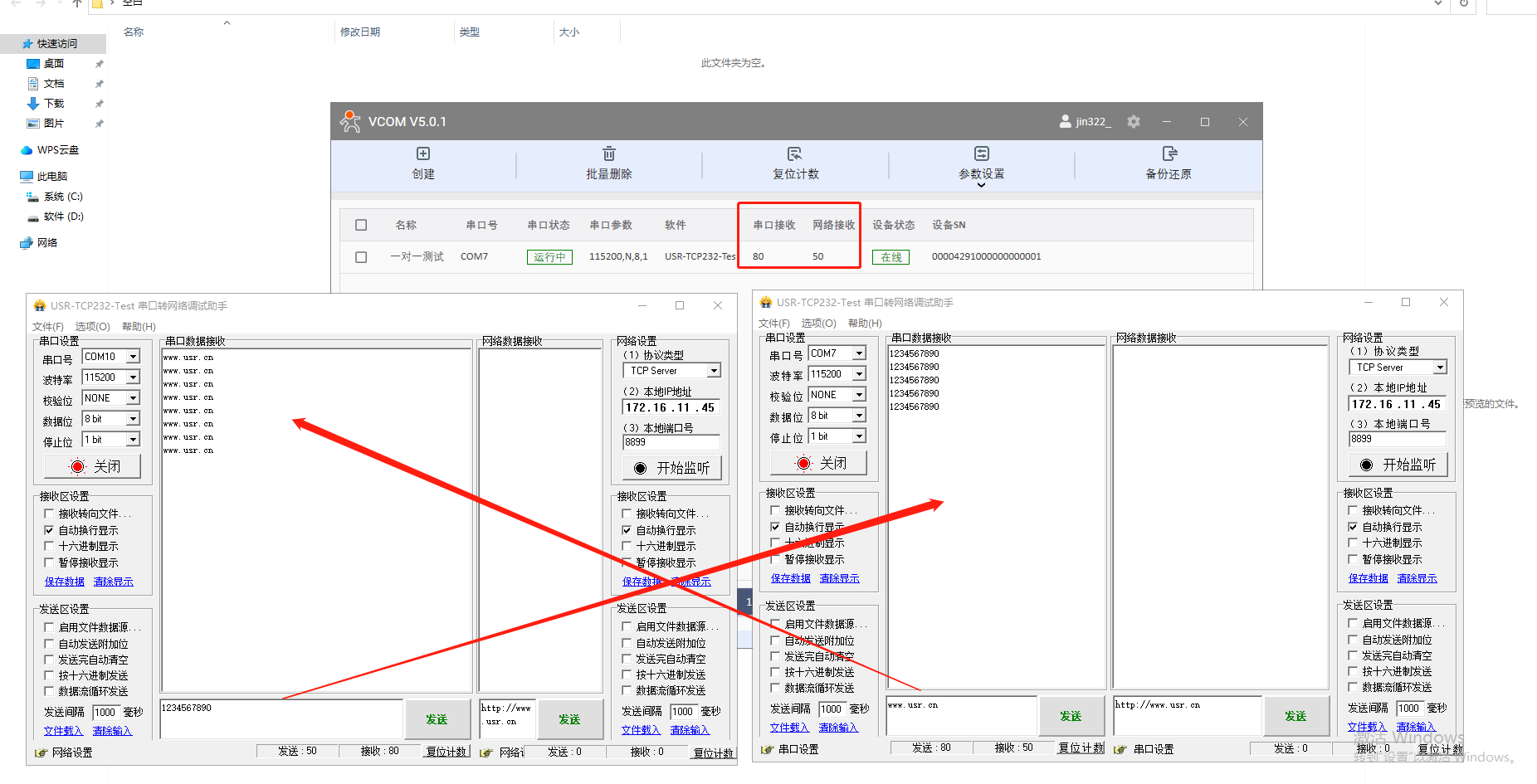

2、實際串口和虛擬串口之間測試數據通訊。
編寫人：金志方 編寫日期：2024-03-21
審核人：金志方 審核日期：2024-03-21
訂正版本：V1.0 訂正內容：初稿
