一、資料下載

USR-PLCNET510 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/957.html

USR-PLCNET510 設置軟件下載鏈接：http://www.ggxxsw.cn/Download/1329.html

USR-PLCNET510 調試助手下載鏈接：http://www.ggxxsw.cn/Download/27.html

二、硬件連接

1、所需物品

USR-PlCNET510 產品 1臺

12V電源適配器 1個

外網路由器 1個

超五類網線 1根

網口Modbus TCP設備 1臺

2、硬件連接

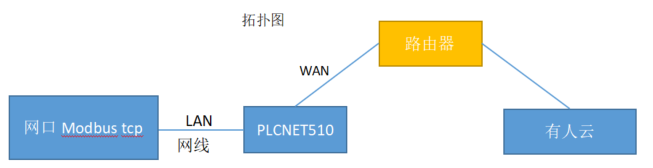

USR-PlCNET510 的WAN口接路由器上外網，PlCNET510的LAN口接Modbus TCP設備，然后產品接12V電源適配器上電。

三、產品參數設置

1、有人云參數設置

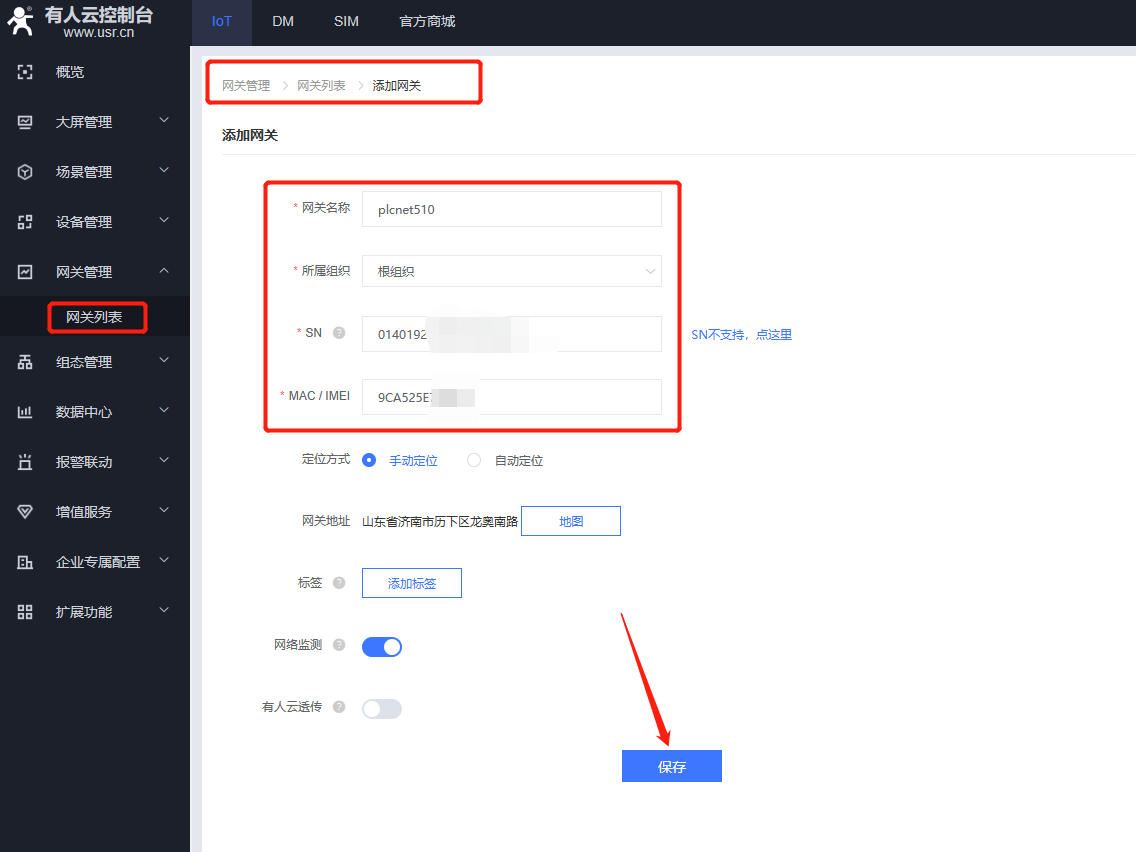

（1）登錄有人云賬號，點擊“網關管理”---“網關列表”---輸入PLCNET510背后的SN和MAC，點擊“保存”

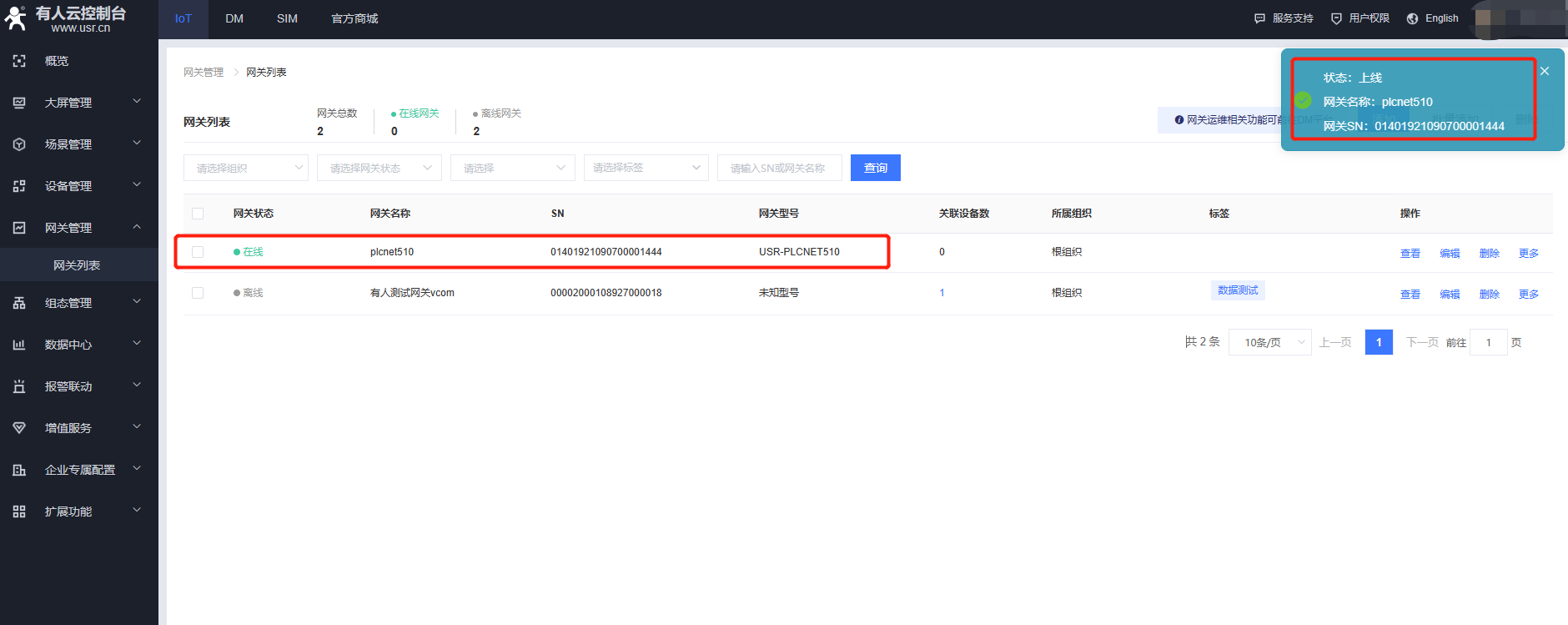

（2）PLCNET510的WAN口接在可以上外網的路由器上，可以發現網關510上線了

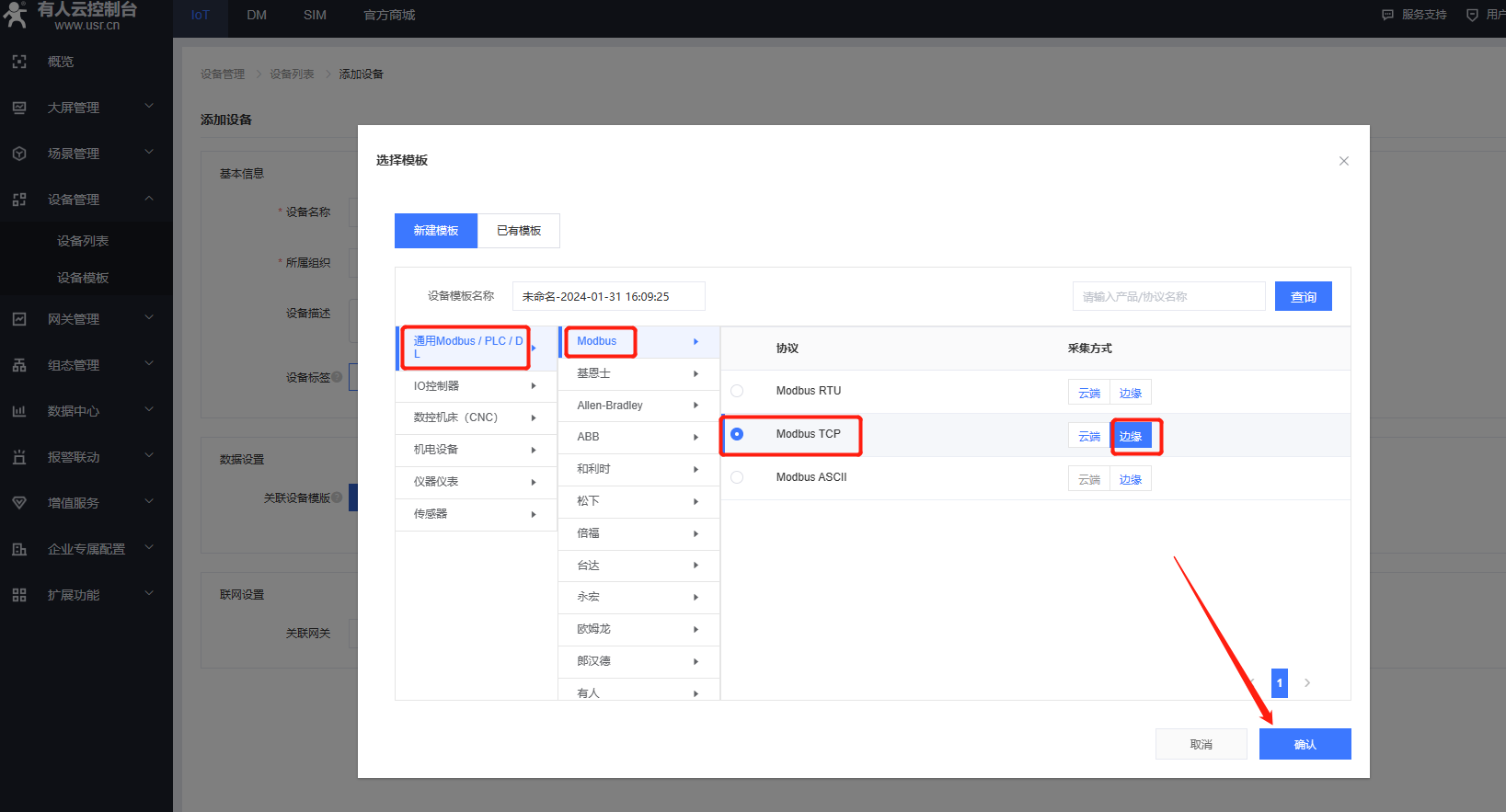

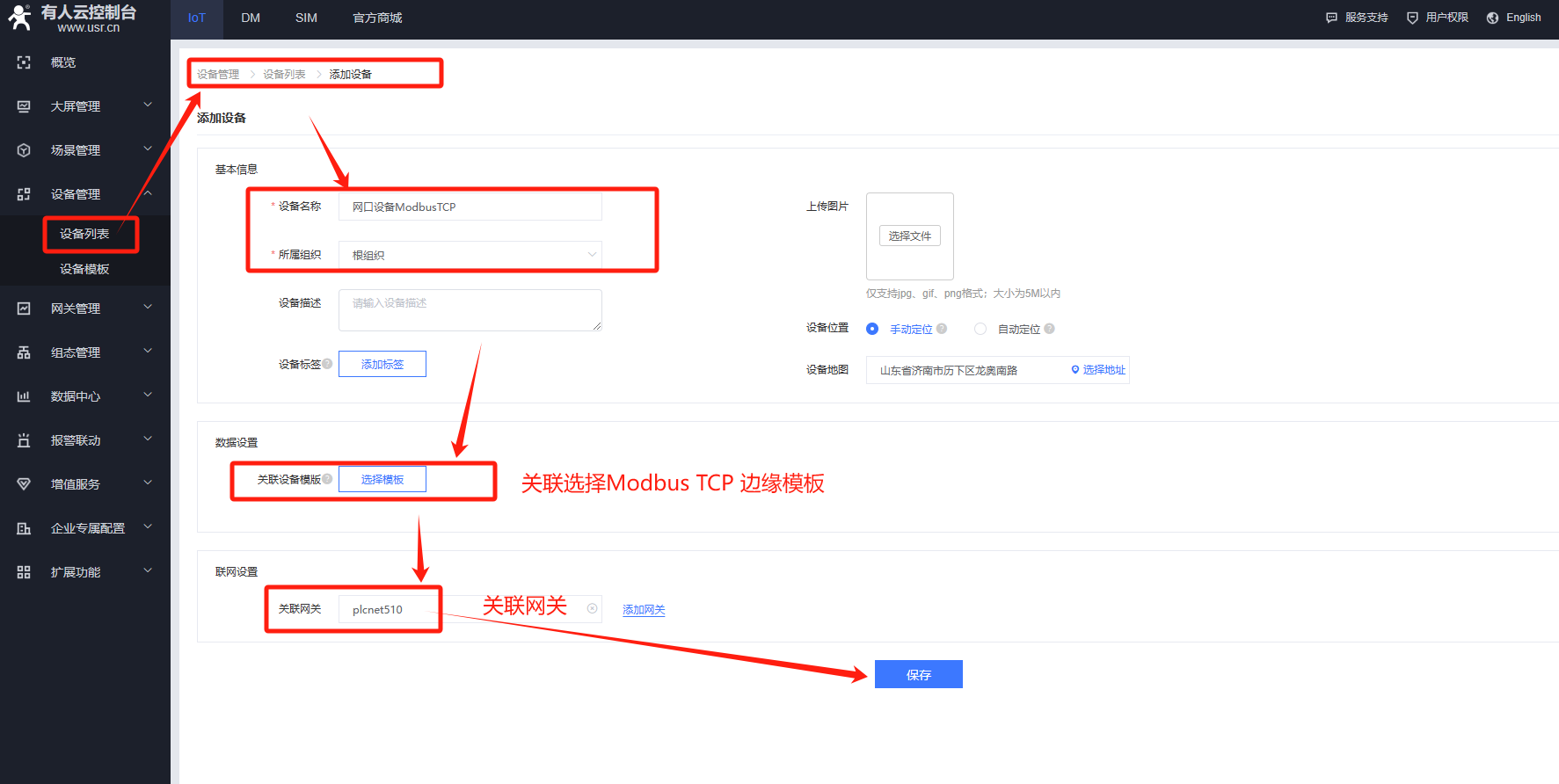

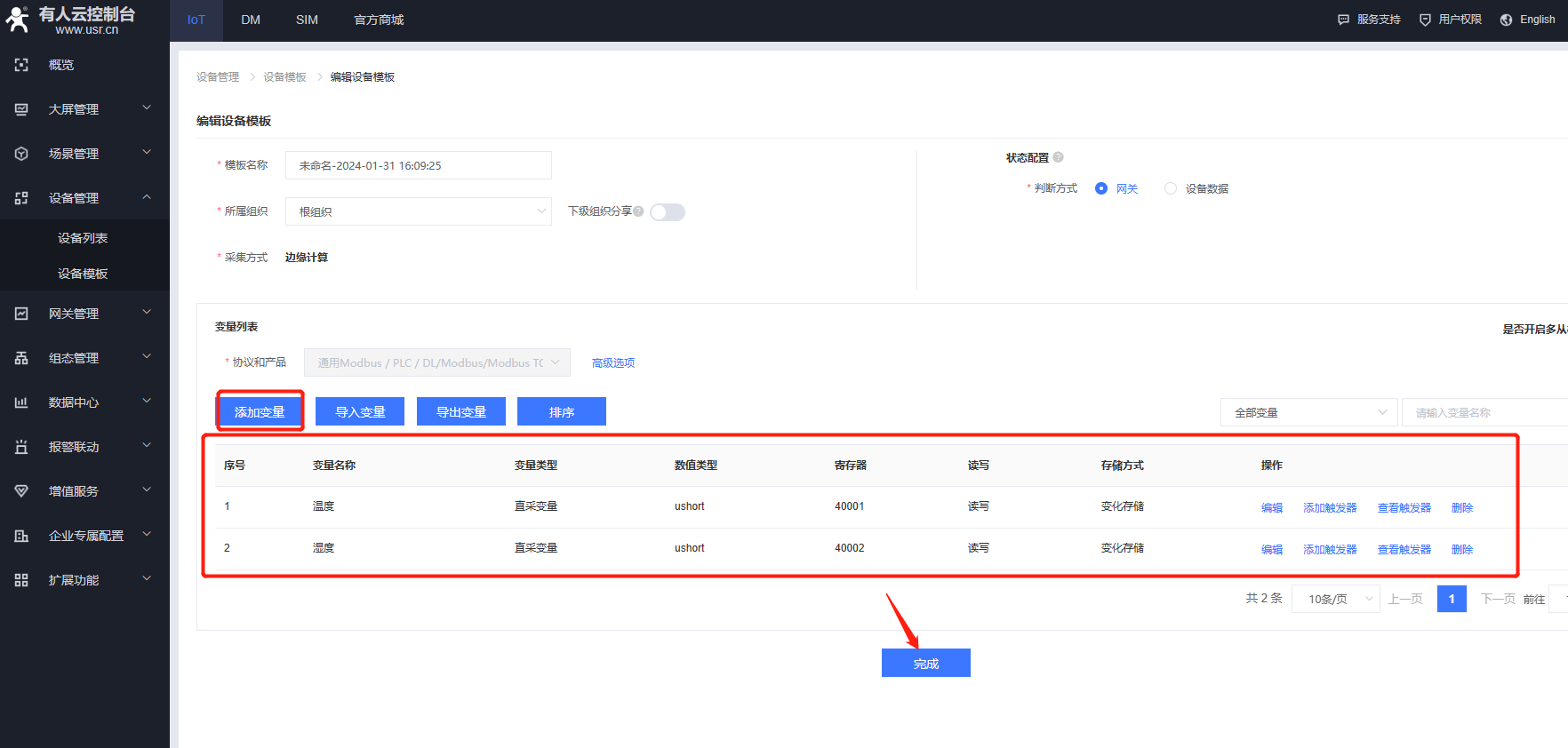

（3）點擊“設備管理”---“設備列表”---添加設備---關聯Modbus TCP模板和網關510

（4）輸入要采集的Modbus TCP設備實際的ip、端口、從機地址，并添加modbus寄存器點位

2、PLCNET510參數設置

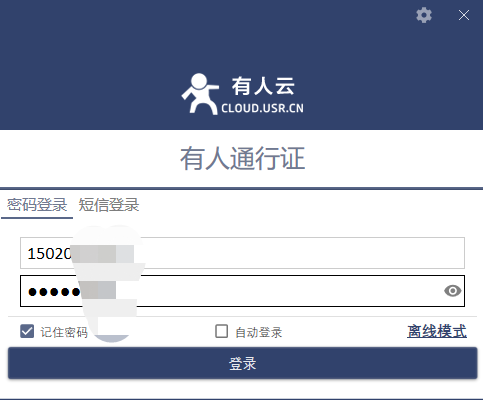

（1）下載PLCNET軟件，登錄有人云賬號

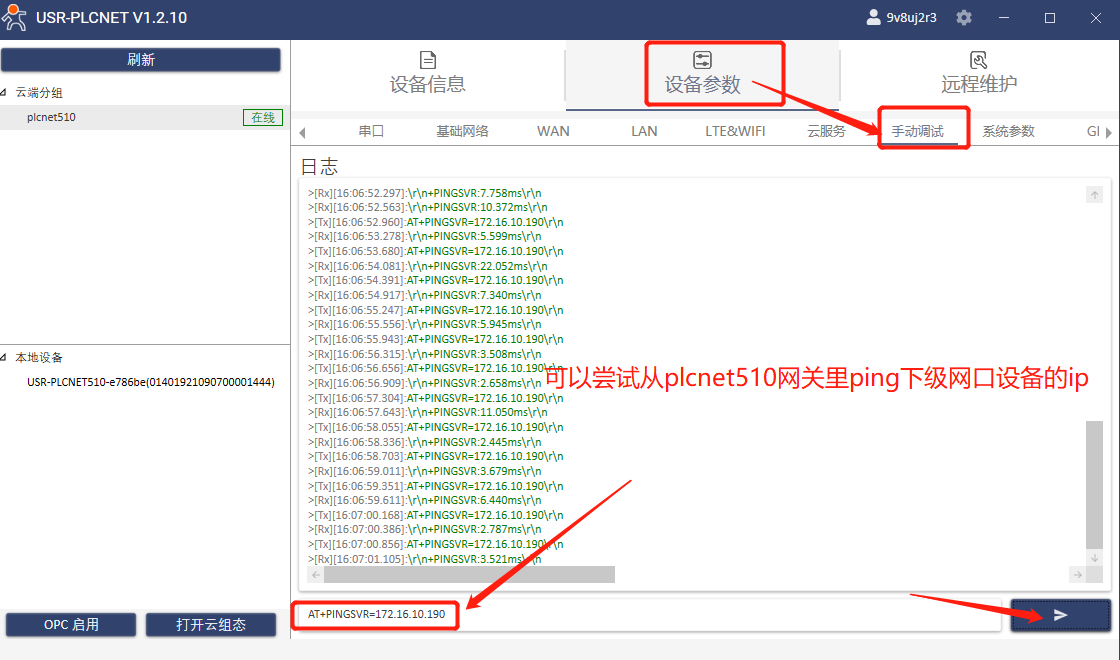

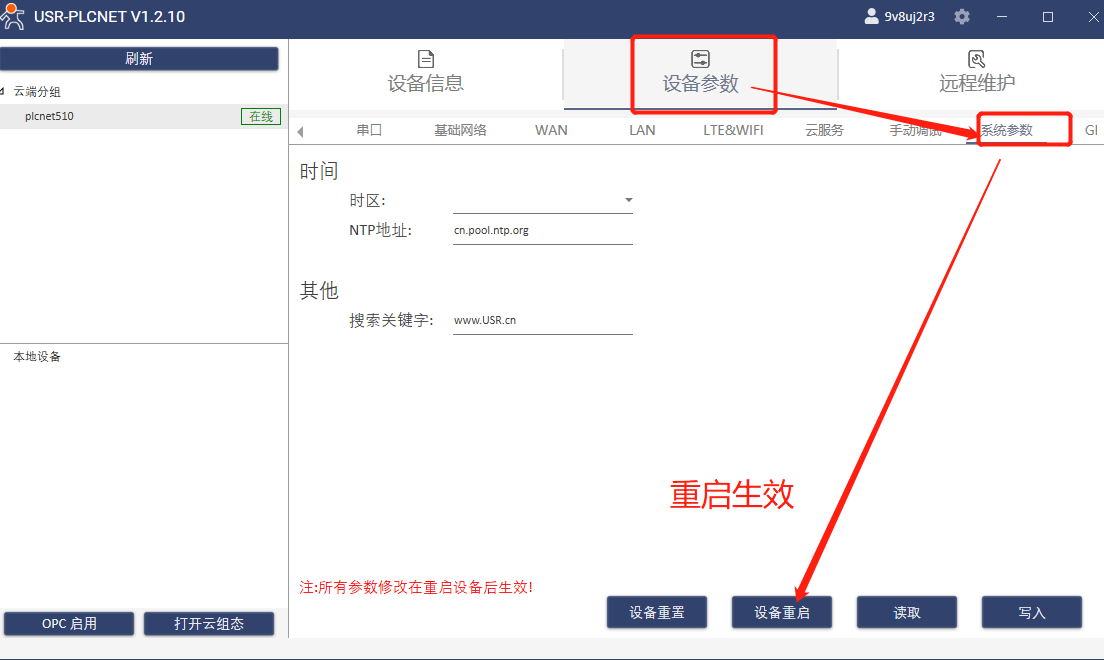

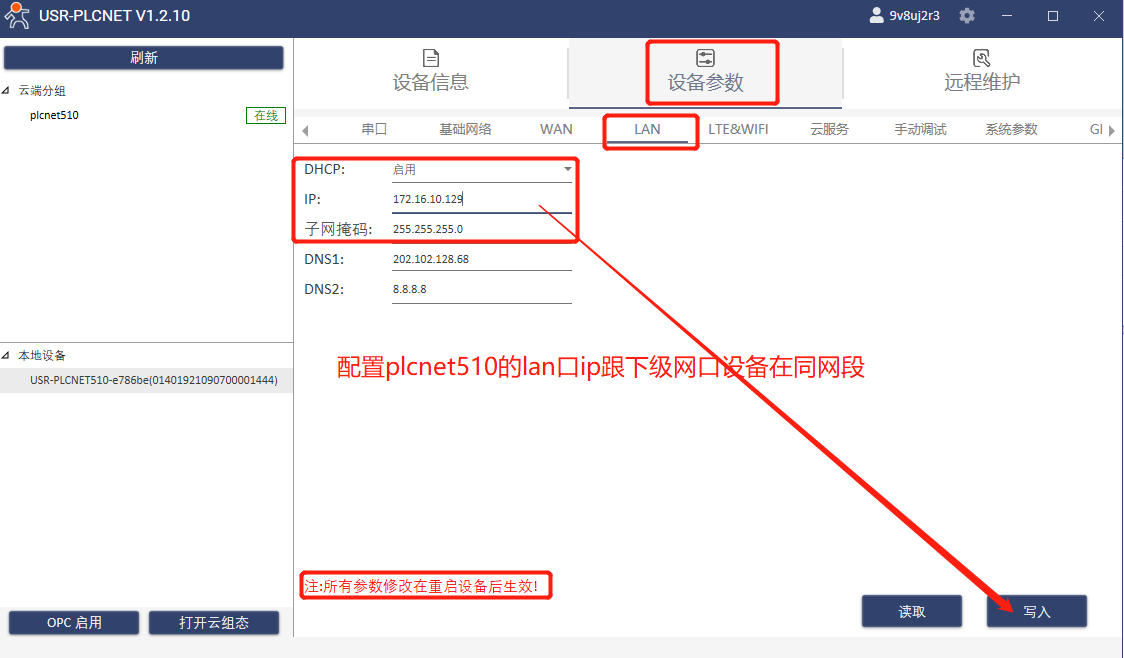

（2）打開“設備參數”---“LAN”---配置LAN口ip與下級設備在同網段，參數需要重啟才會生效。配置完參數后，可以在“手動調試”頁面ping一下下級設備的ip，ping通說明網絡連接正常。

四、功能調試

1、功能調試

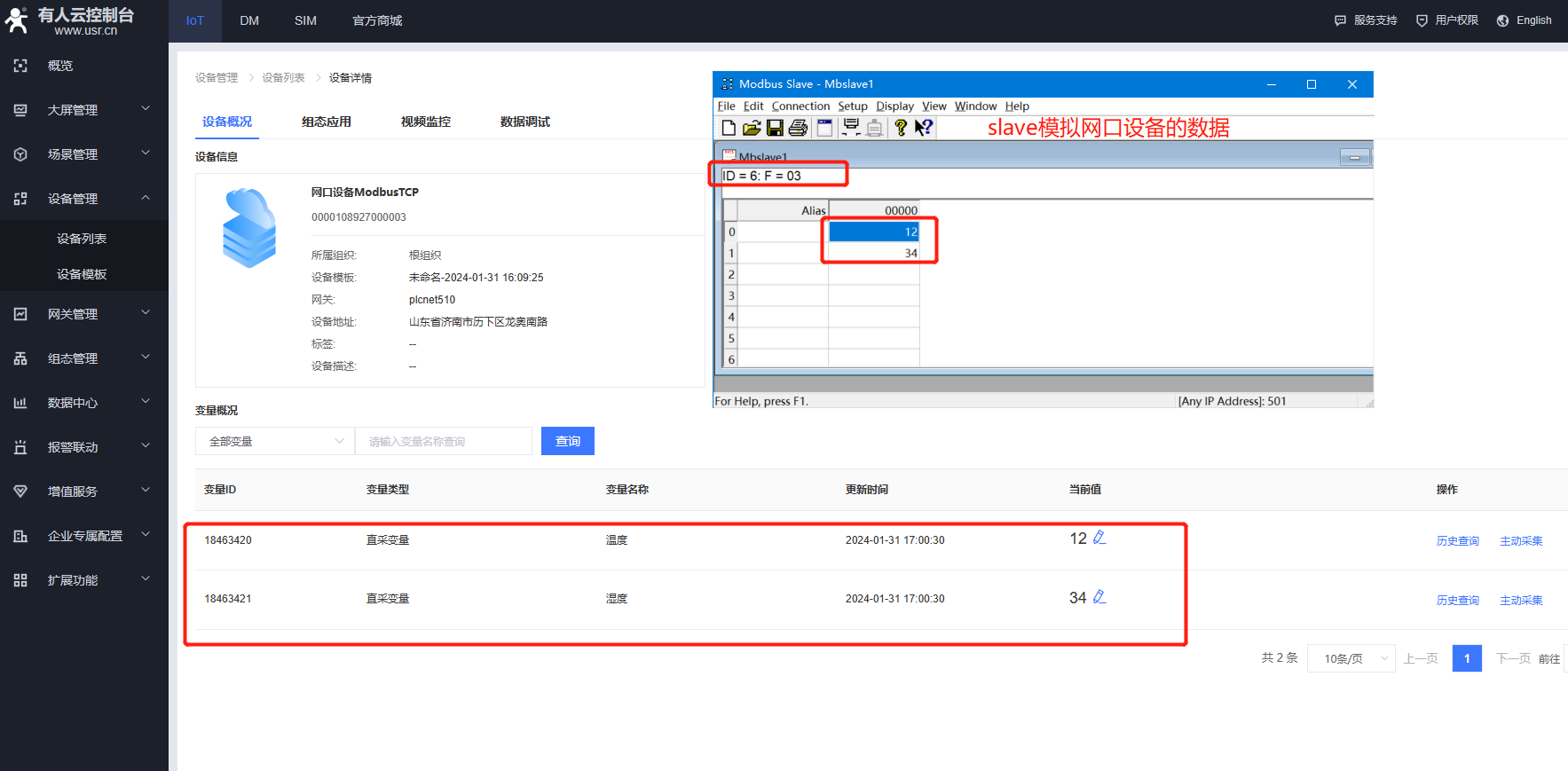

打開Modbus slave模擬網口TCP數據，在有人云上可以顯示數據

2、數據

編寫人：史瑋 編寫日期：2024-02-19

審核人：金志方 審核日期：2024-02-20

訂正版本：V1.0 訂正內容：初稿
