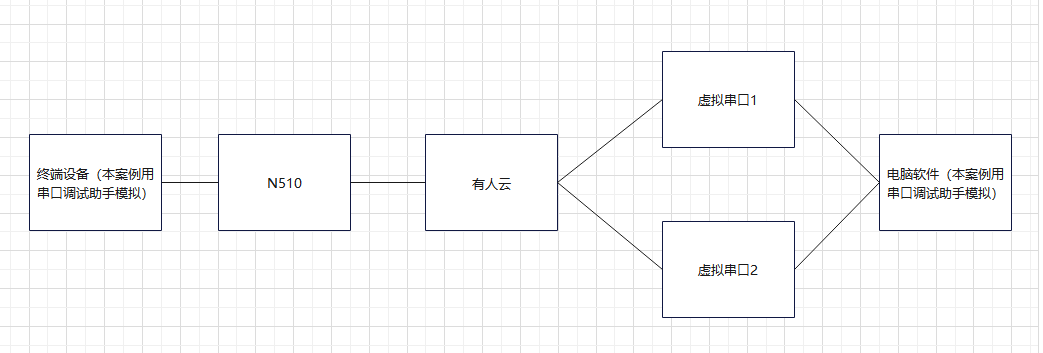

USR-N510-H7和虛擬串口（V5）有人云一對多通信

一、資料下載

USR-N510 H7說明書：http://www.ggxxsw.cn/Download/1159.html

設置軟件：http://www.ggxxsw.cn/Download/383.html

虛擬串口軟件下載地址：http://www.ggxxsw.cn/Download/31.html

串口網絡調試助手：http://www.ggxxsw.cn/Download/27.html

二、硬件連接

1、所需物品

USR-N510-H7產品 數量1個

電源適配器 12V 數量1個

網線 數量1根

USB-RS485串口線 數量1條

電腦 數量1臺

2、硬件連接

USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。

N510網口通過網線連接路由器，電腦接入同一路由器，電腦的IP設置為自動獲取，保證N5X和電腦在同一網段，檢查所有連接無誤后，給N510用12V電源適配器供電。

三、產品參數設置

1、USR-510參數設置

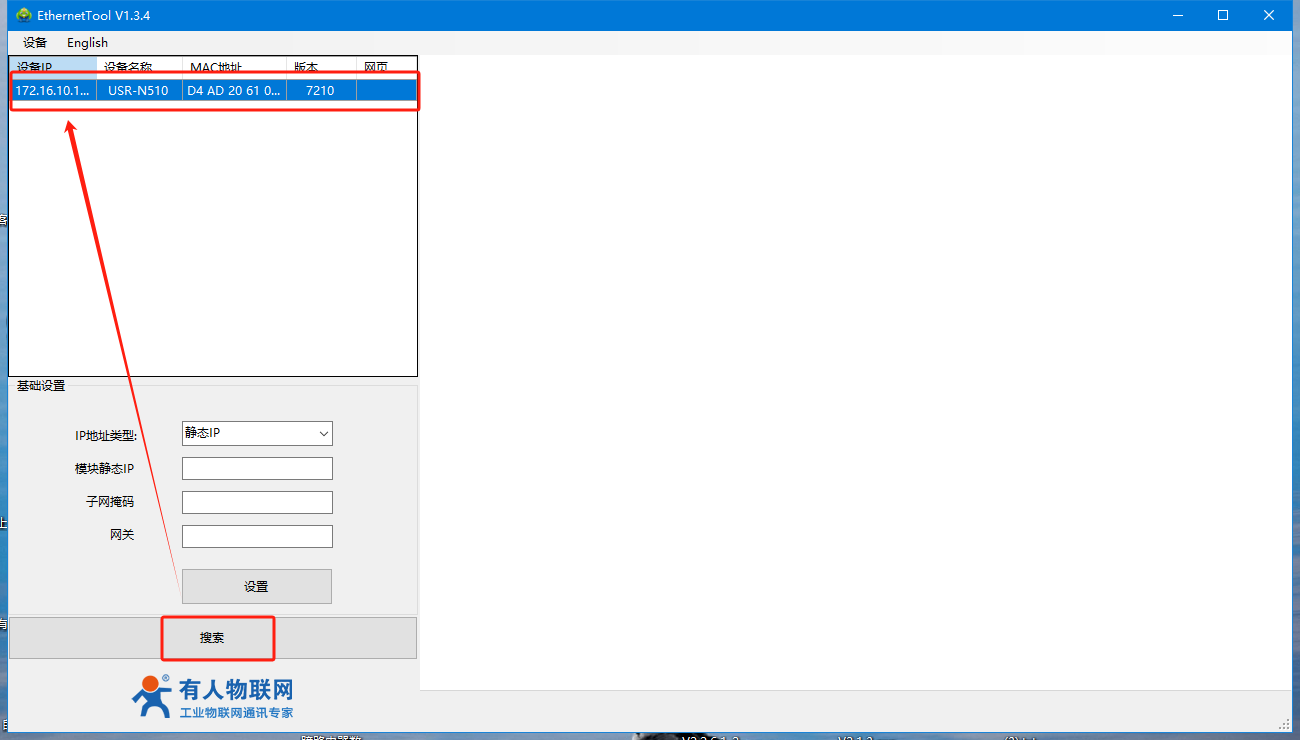

（1）電腦打開USR-N510的設置軟件，選擇對應的串口線COM口號，點擊搜索按鈕后出現N5X的設備后，單機設備，輸入用戶名和密碼都是admim。

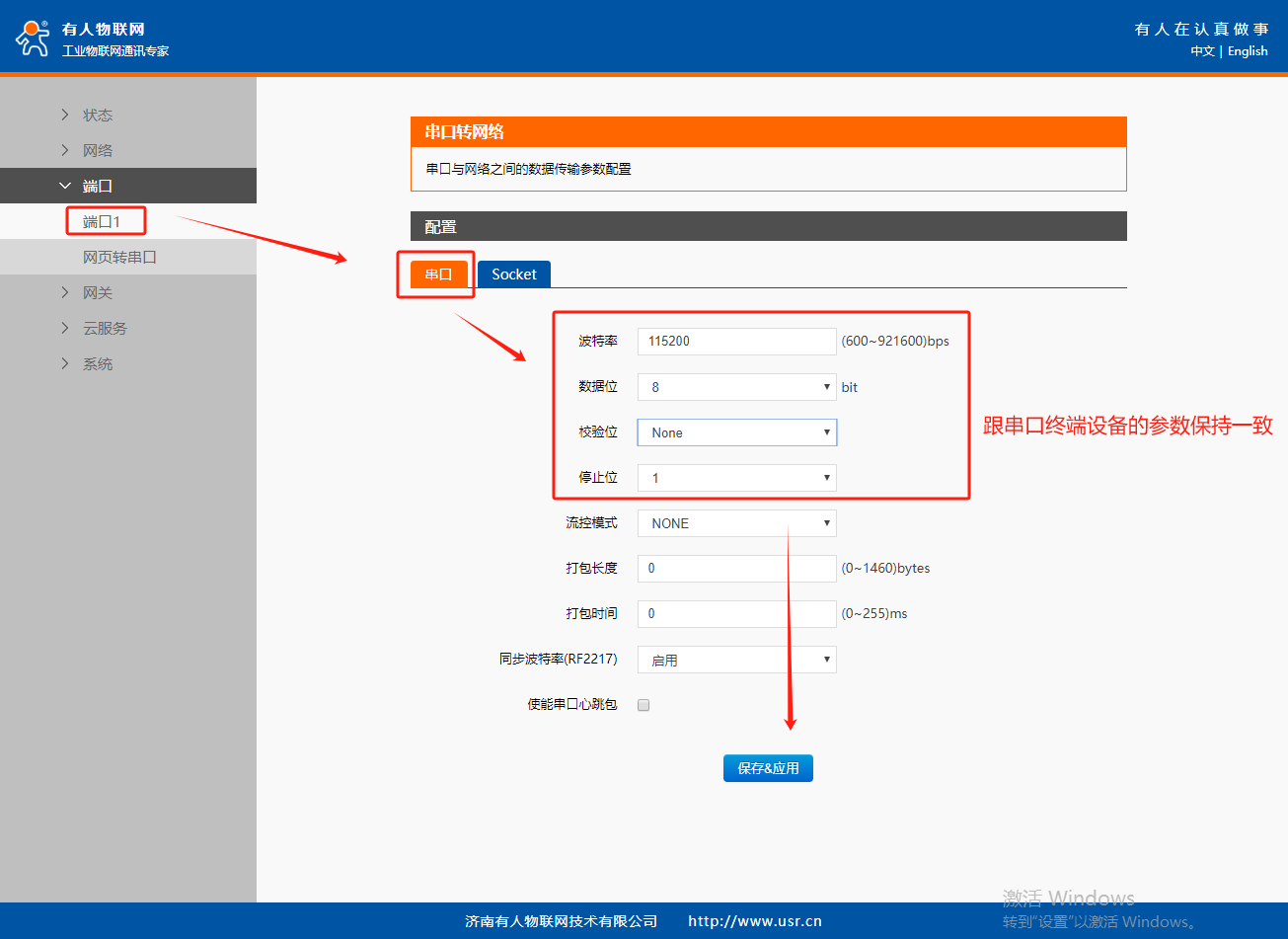

（2）點擊端口1，配置串口參數跟終端設備參數保持一致。

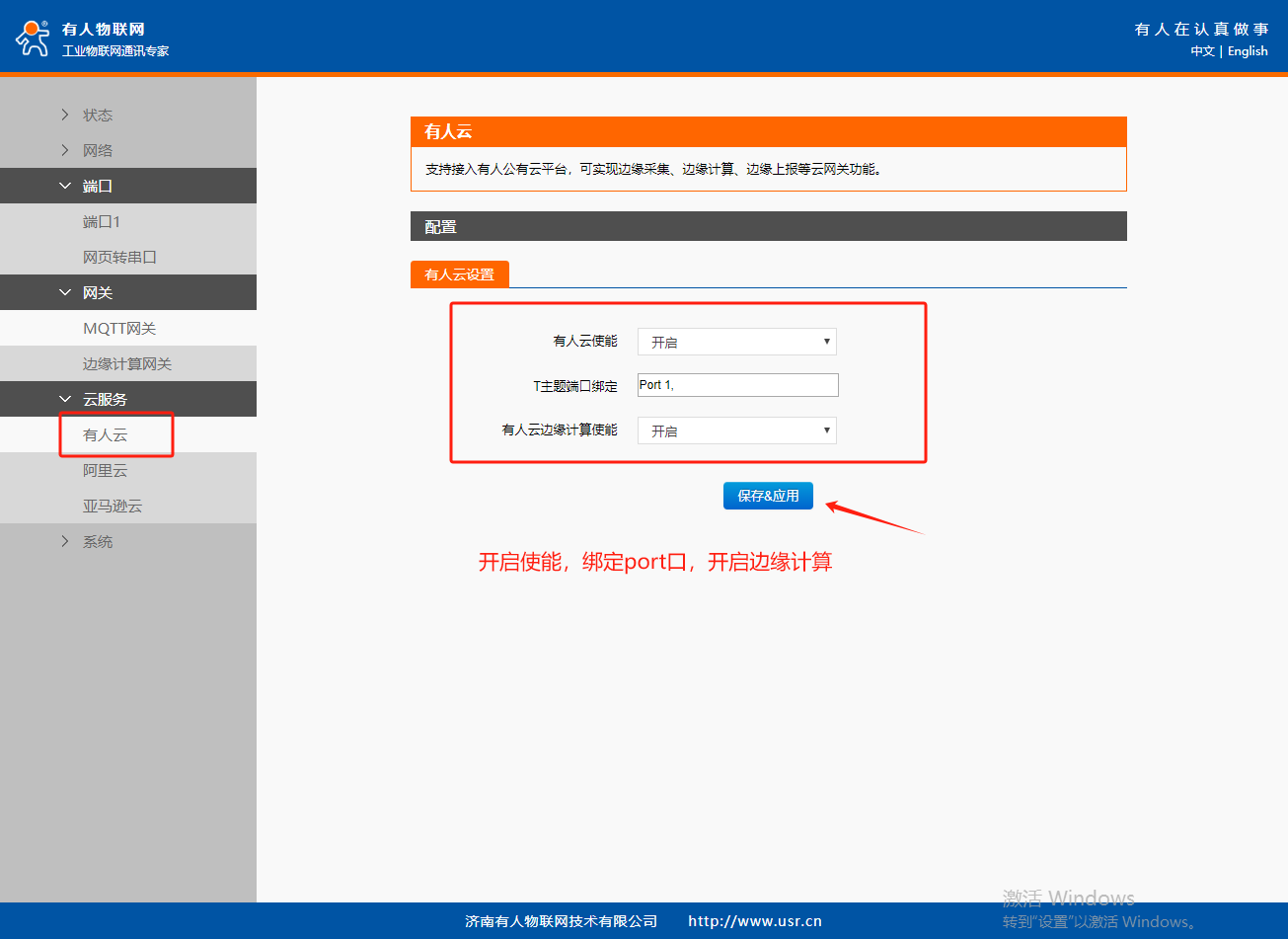

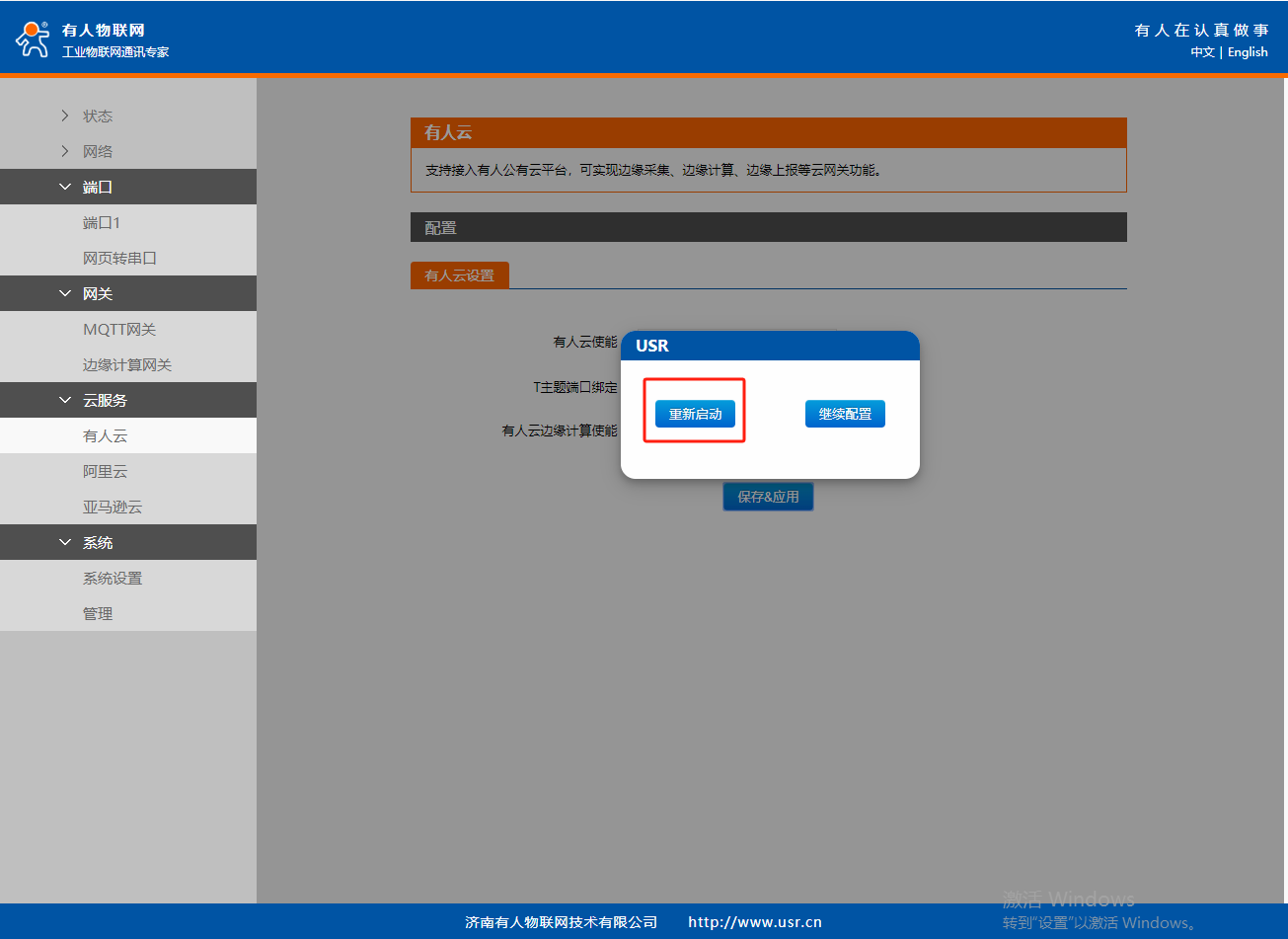

（3）開啟有人云使能，并綁定port端口，開啟邊緣計算使能，保存參數，重啟N5X0。

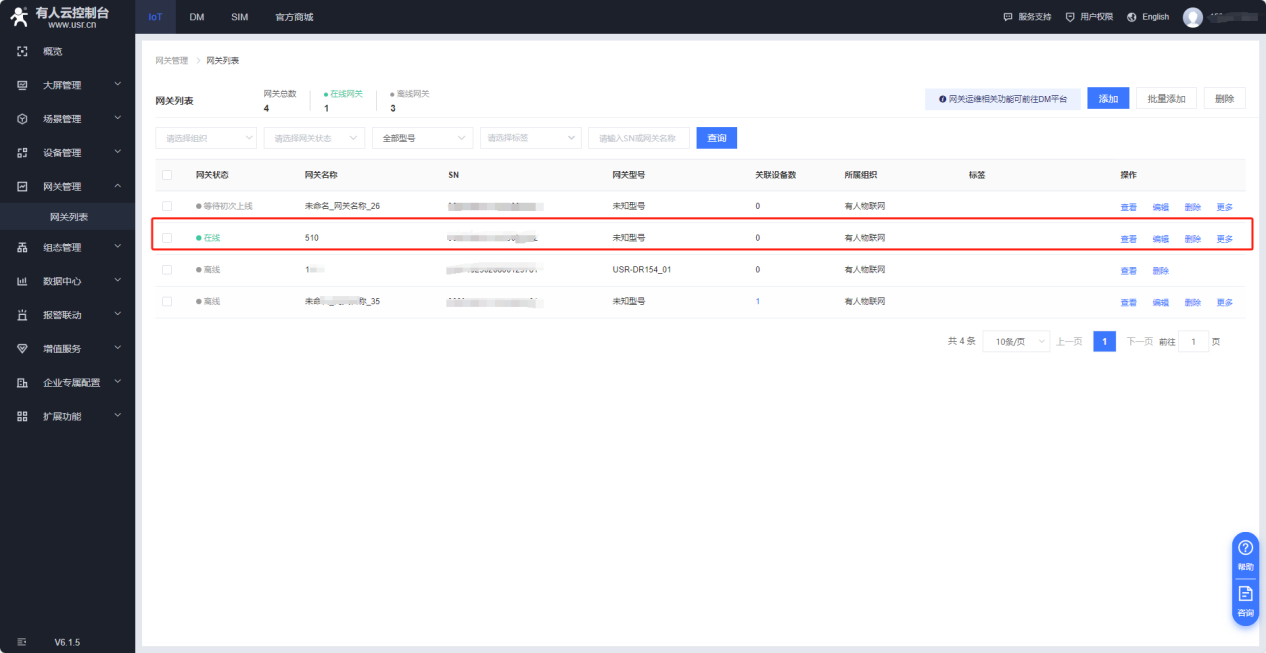

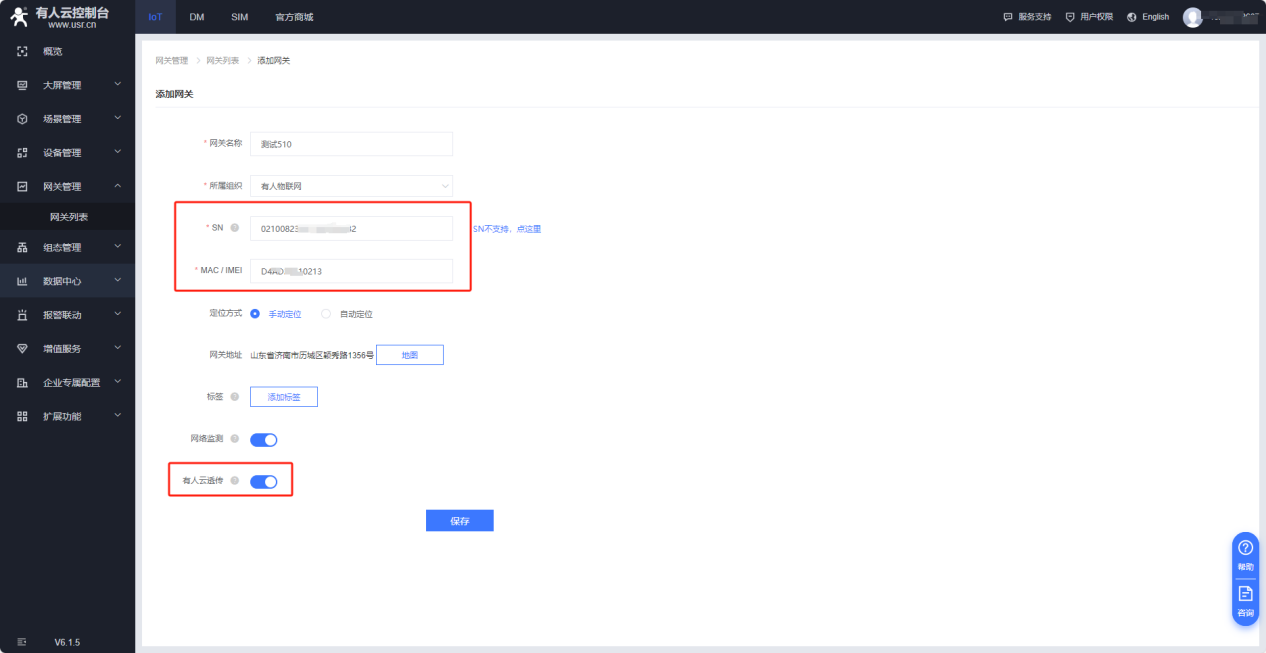

（4）點擊網關管理----網關列表----添加網關，選擇網關所屬組織，輸入N5X0的SN和MAC信息，并勾選有人云透?jìng)鳎c(diǎn)擊保存。

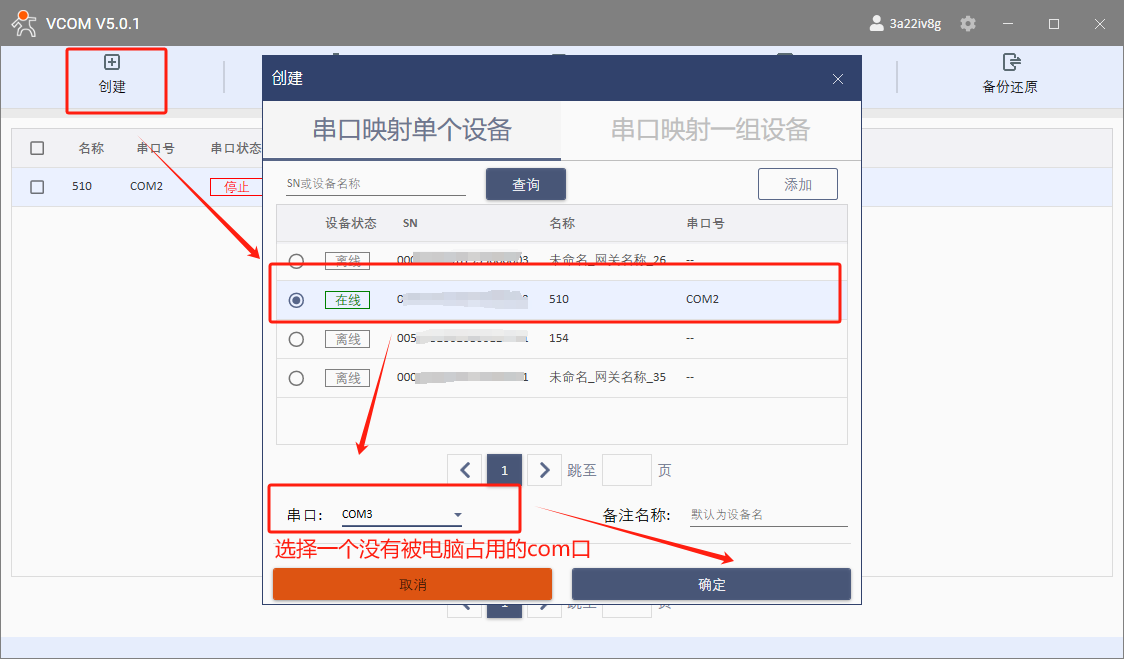

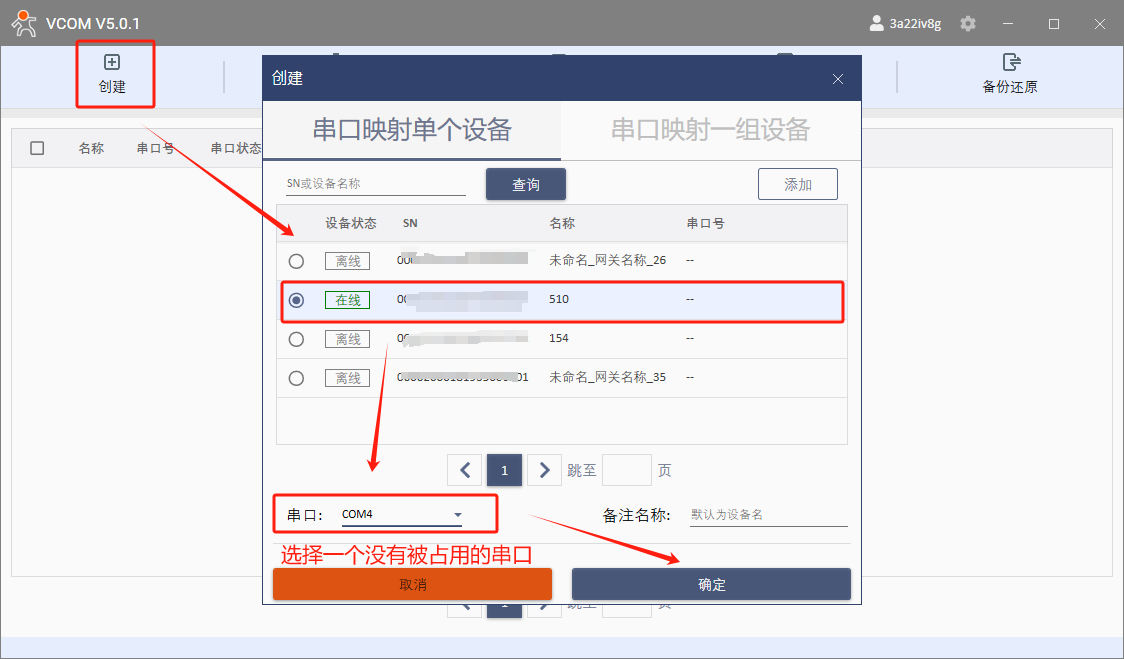

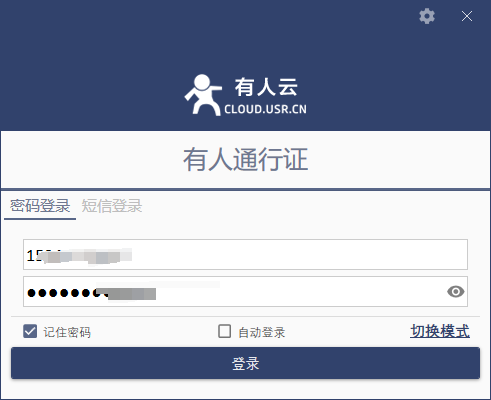

（5）點擊虛擬串口軟件，創建兩個虛擬串口，跟有人云上的設備關聯。

四、其他軟件參數設置

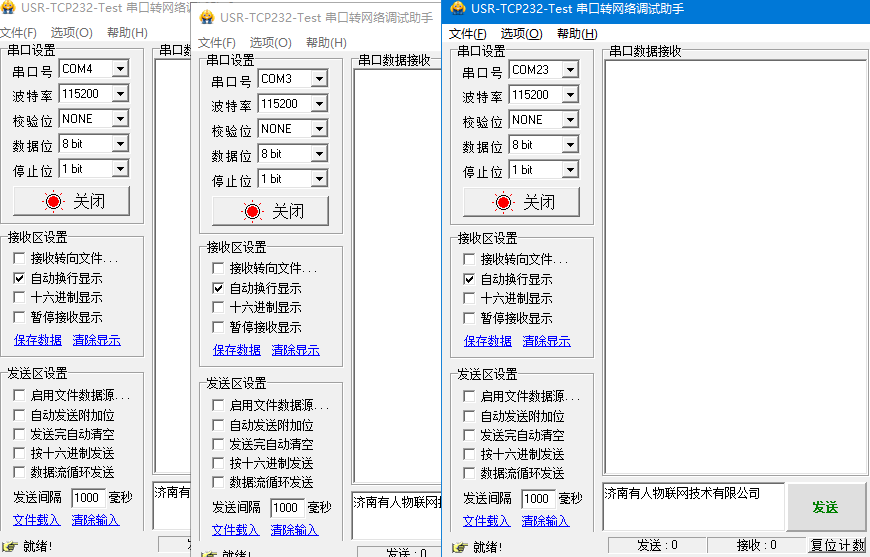

打開3個串口轉網絡調試助手，分別打開N510的串口和2個虛擬串口。

五、功能調試

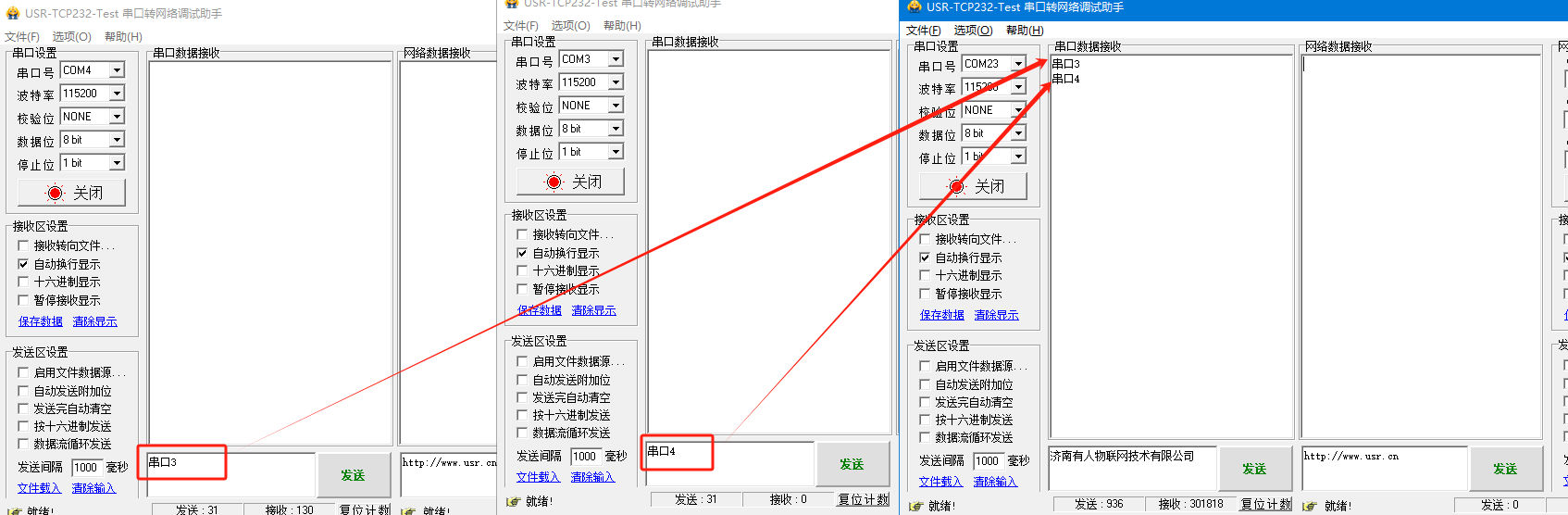

N510和2個虛擬串口手動下發數據測試。

編寫人：任彥同 編寫日期：2024-02-29

審核人：金志方 審核日期：2024-03-01

訂正版本：V1.0 訂正內容：初稿
