USR-N668串口接線示例
一、資料下載
1、USR-N668資料下載
USR-N668 軟件設計手冊官網下載鏈接： http://www.ggxxsw.cn/Download/544.html
USR-N668 說明書 （完整版）官網下載鏈接：http://www.ggxxsw.cn/Download/800.html
備注：說明書含串口線序。
USR-N668 規格書 V1.0.1官網下載鏈接：http://www.ggxxsw.cn/Download/689.html
USR-N668 設置軟件 V1.0.3 官網下載連接：http://www.ggxxsw.cn/Download/547.html
2、USR-N668配件下載
接線板?(RJ45 to DB9)（RS232、RS485轉RJ45接口） 官網商城下載鏈接：https://shop.usr.cn/peijian/RJ45-db9.html
串口轉接頭 官網商城下載鏈接：https://shop.usr.cn/peijian/chuanxing.html
備注：現場使用USR-N668，使用8路串口，如果使用我們公司接線板和串口轉接頭，建議購買8路配件，避免收到貨，串口缺少配件耽誤調試。
二、硬件連接
1、所需物品

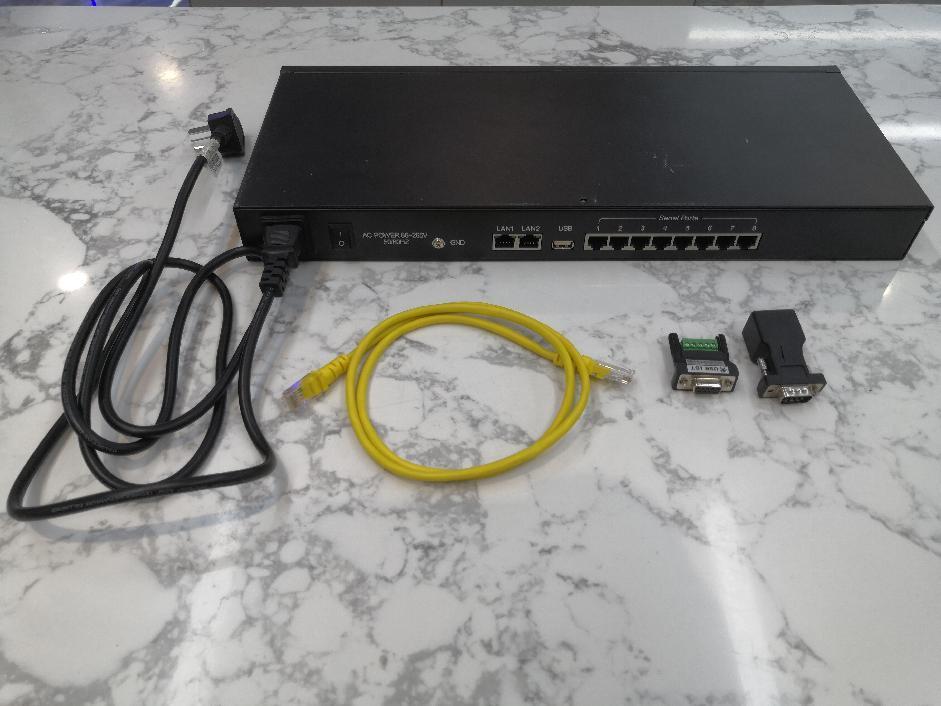

USR-N668 產品 1臺
220V電源供電線 1條
USB-RS232或USB-RS485串口線 1條
超五類網線 1根
接線板（RJ45 to DB9）1個
串口轉接頭 1個（可以端子引出485的A和B，需要單獨購買）
2、發貨清單
3、尺寸圖
4、硬件連接

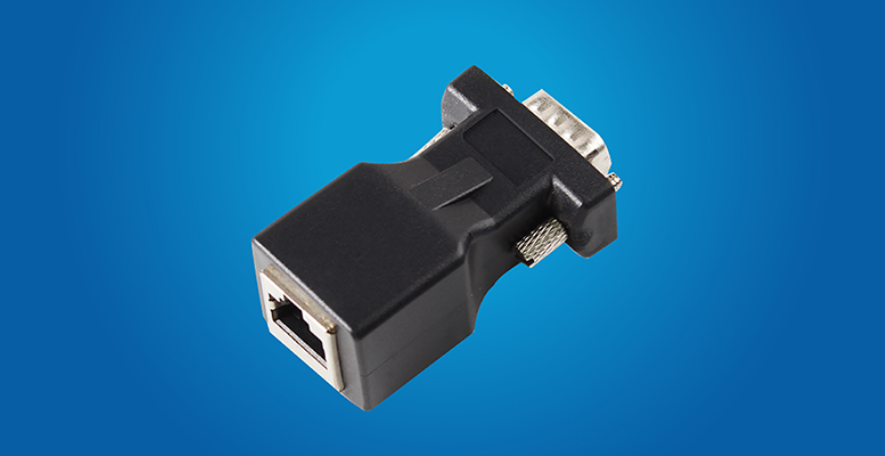

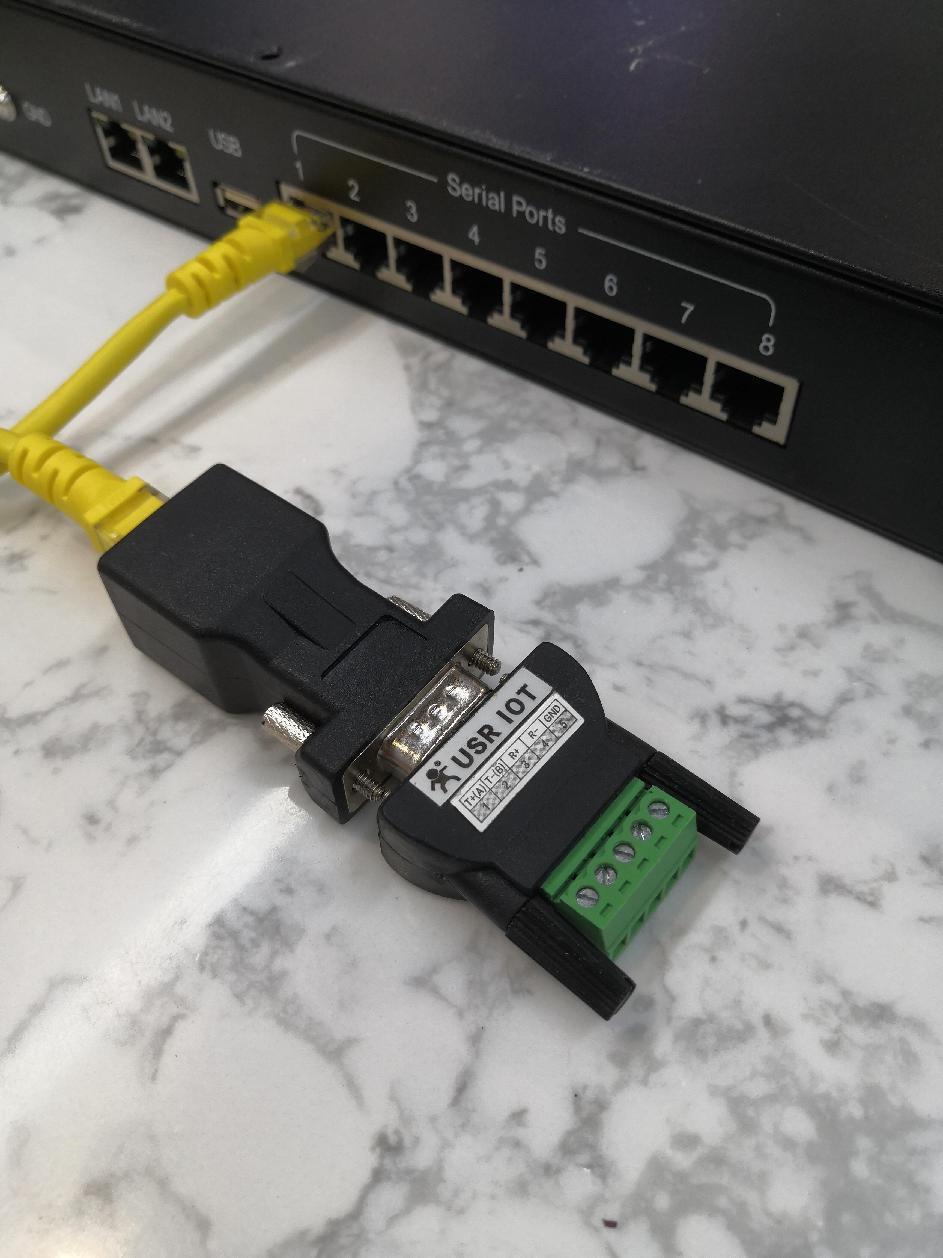

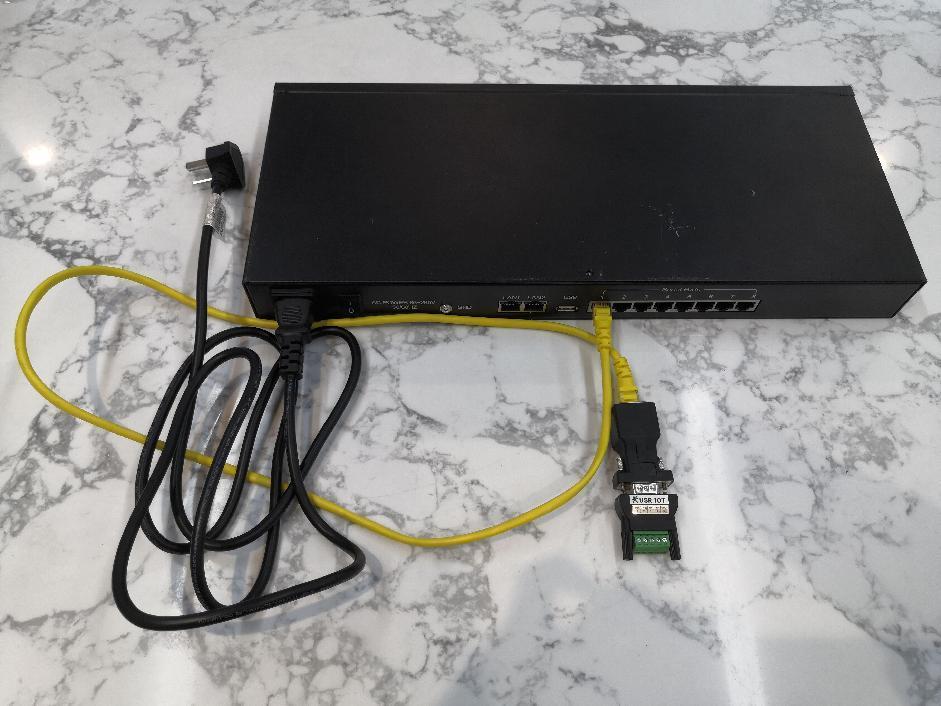

USR-N668 的網口串口接超五類網線，網線接有人黑色接線板（網口轉DB9公頭），接線板的DB9公頭接串口轉接頭一端的母頭，最后串口轉接頭另一端的五位端子，可以按照引腳定義，接232或者485串口設備。
附圖：
三、引腳定義
1、撥碼開關

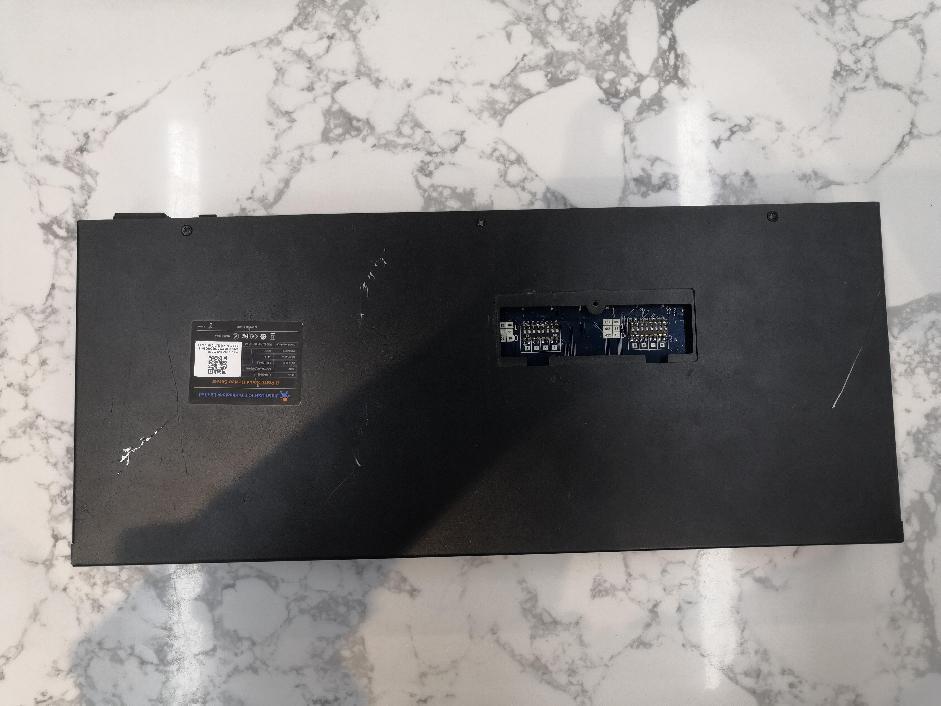

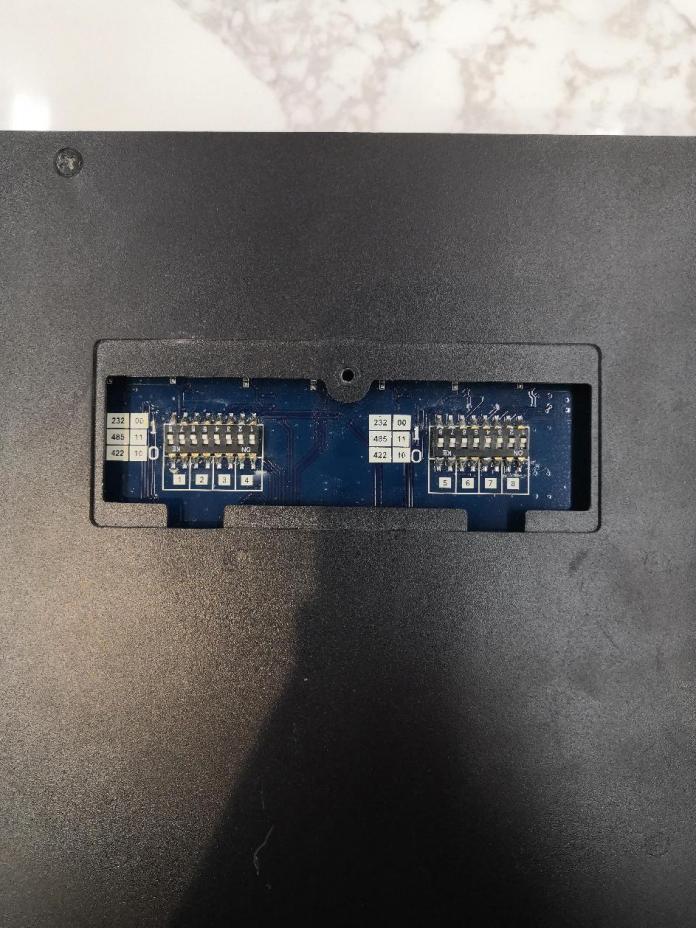

USR-N668反面打開小蓋，可以看到產品的串口撥碼開關。

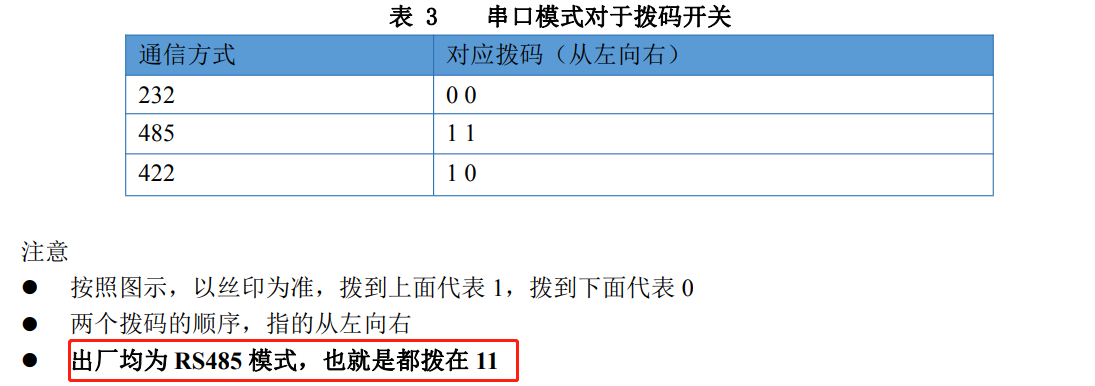

按照圖示，以絲印為準，撥到上面代表 1，撥到下面代表 0 ?
兩個撥碼的順序，指的從左向右 ?

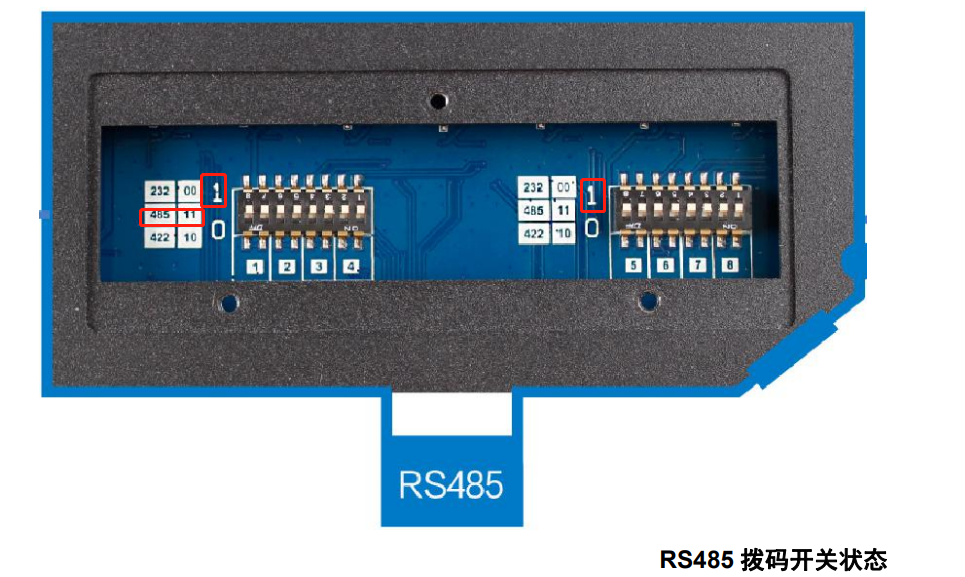

出廠均為 RS485 模式，也就是都撥在 11
485撥碼位置

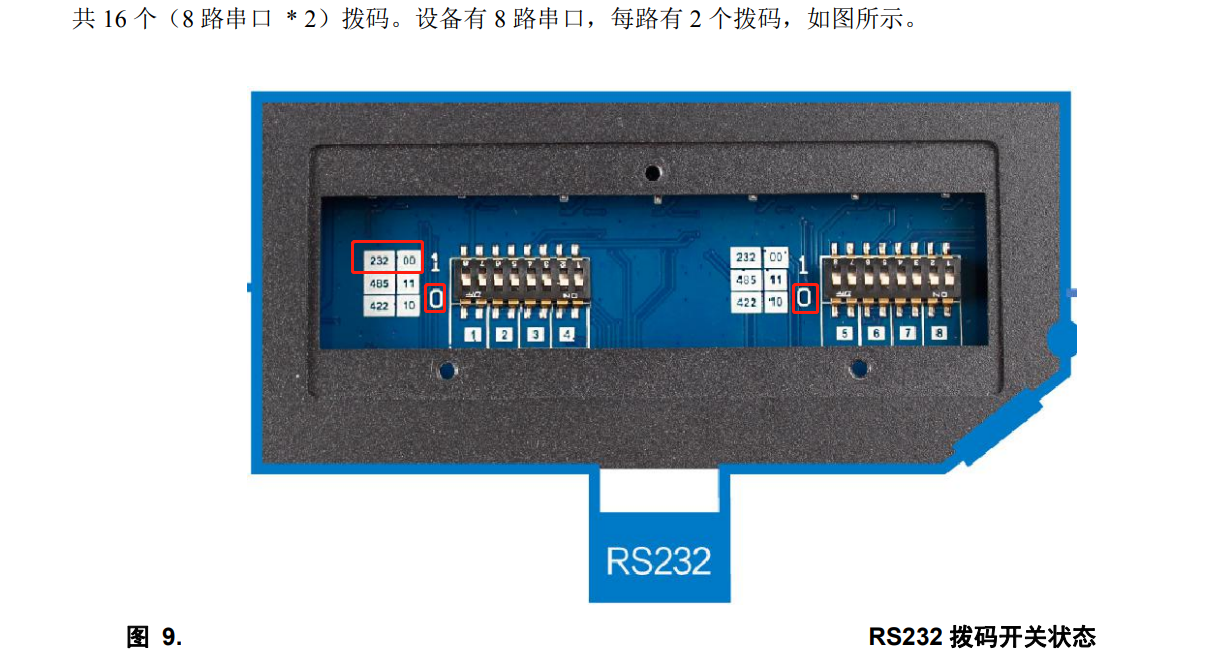

232撥碼位置

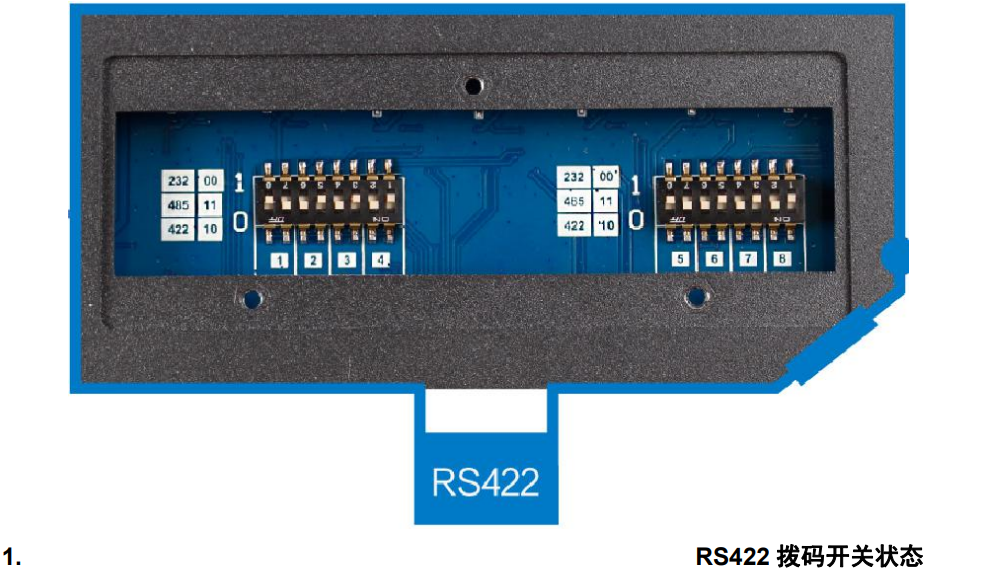

422撥碼位置

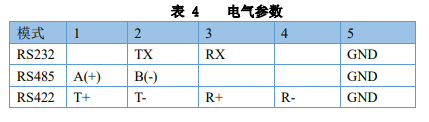

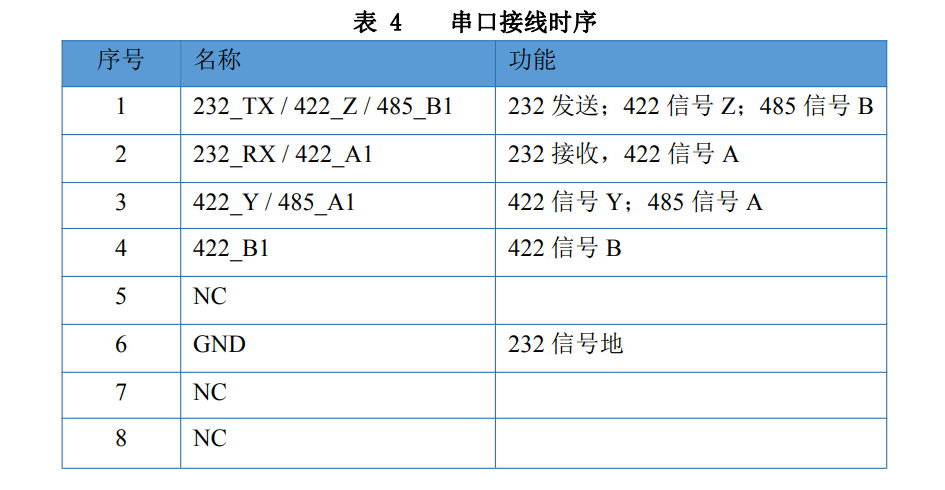

2、配件引腳定義

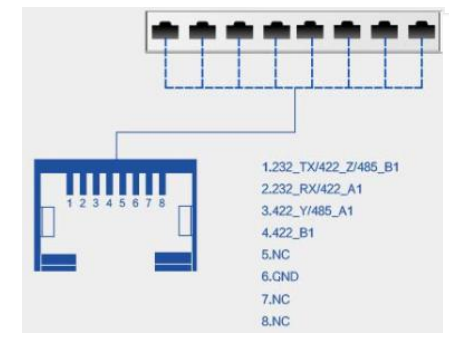

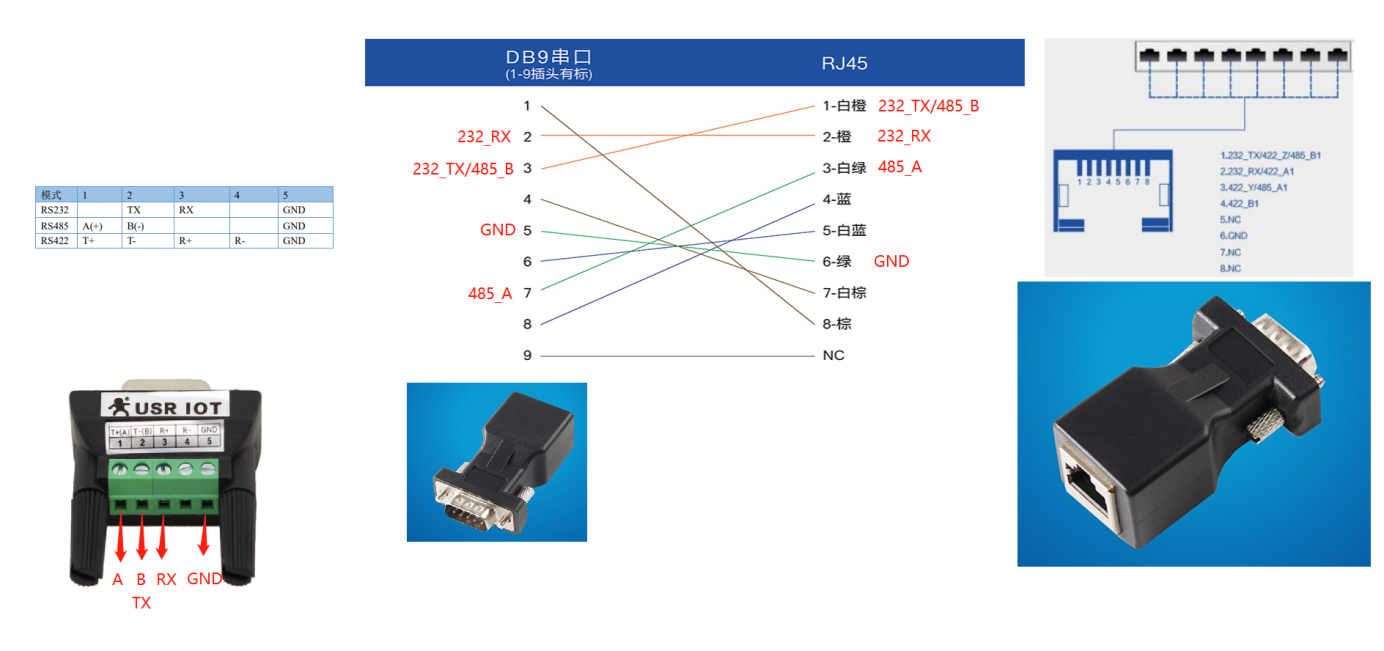

3、接線板?(RJ45 to DB9)網口RJ45引腳定義

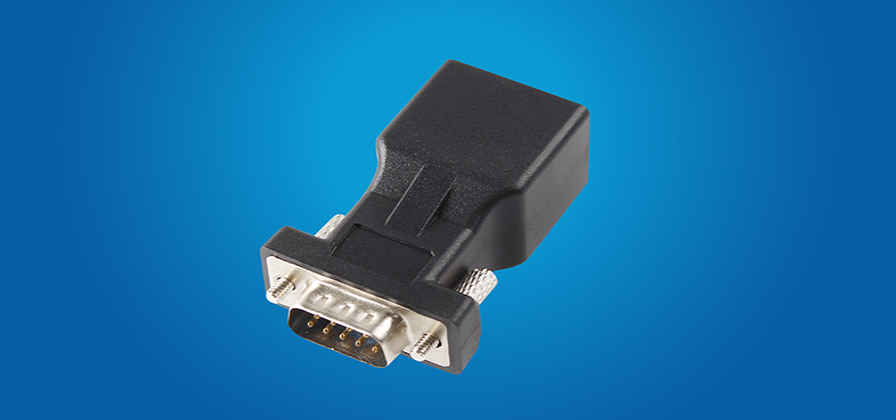

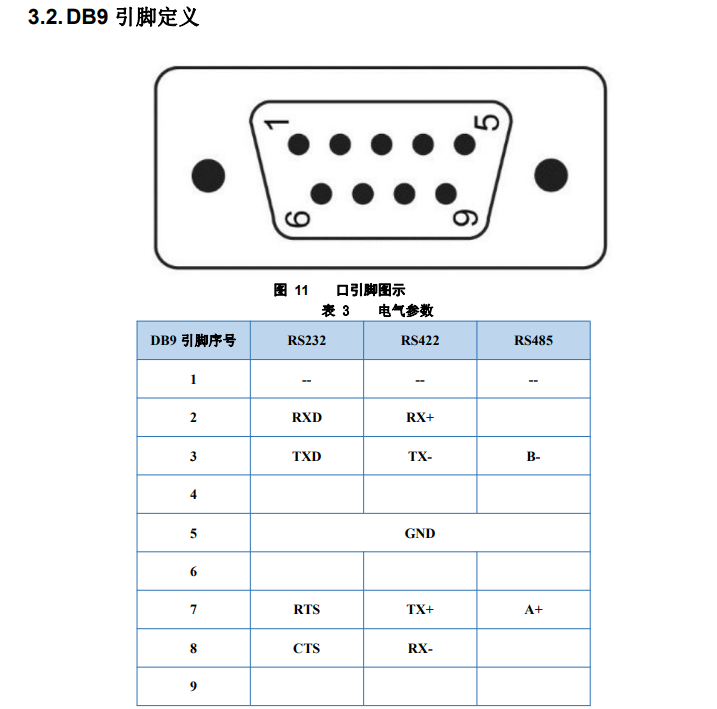

4、接線板?(RJ45 to DB9)DB9公頭引腳定義

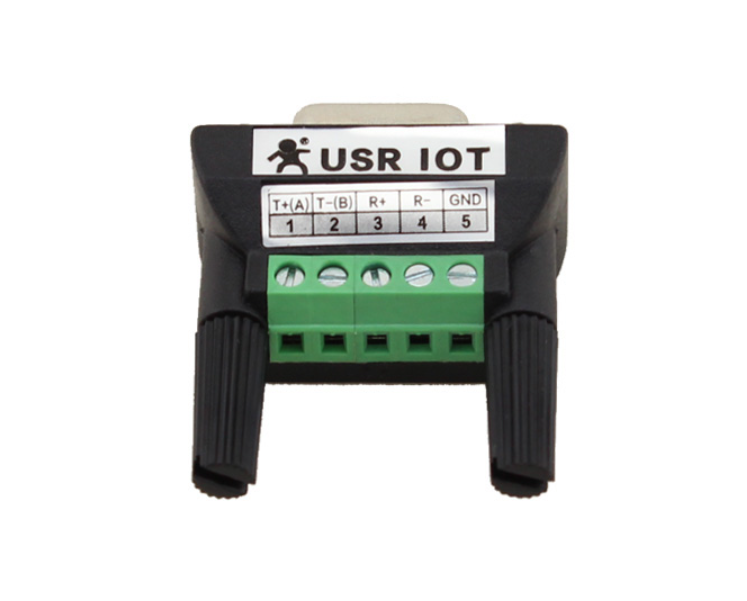

5、串口轉接頭的綠色端子引腳定義
四、客戶自己做線
1、做網線轉232或者485通訊線
232，485，422 三選一，同一時刻只可以一種方式工作
（1）需要正確的撥碼開關配合
（2）由于硬件接口為 RJ45，需要您使用 8 芯網線線纜 + 水晶頭，制作通信線
（3）485接線：N668串口的485接485串口設備，需要A接A，B接B
（4）232接線：N668串口的232接232串口設備，需要RX接TX，TX接RX，GND接GND
（5）422接線：N668串口的422接422串口設備，需要RX+接TX+，RX-接TX-，TX+接RX+,TX-接RX-
編寫人：金志方 編寫日期：2024-04-16
審核人：金志方 審核日期：2024-04-16
訂正版本：V1.0 訂正內容：初稿
-20250623144457.png)
