一、資料下載
WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://www.ggxxsw.cn/Download/560.html
WH-LTE-7S4 V2 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/556.html
WH-LTE-7S4 V2 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/569.html
WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://www.ggxxsw.cn/Download/570.html
WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/694.html
二、硬件連接
1、所需物品
WH-LTE-7S4 V2 產品 2臺
USR-7X-EVK V2.2 產品 2臺
12V電源適配器 2個
USB-RS485串口線 2條
SIM卡 2張
筆記本電腦 1臺
2、硬件連接
WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。
電腦打開設置軟件。

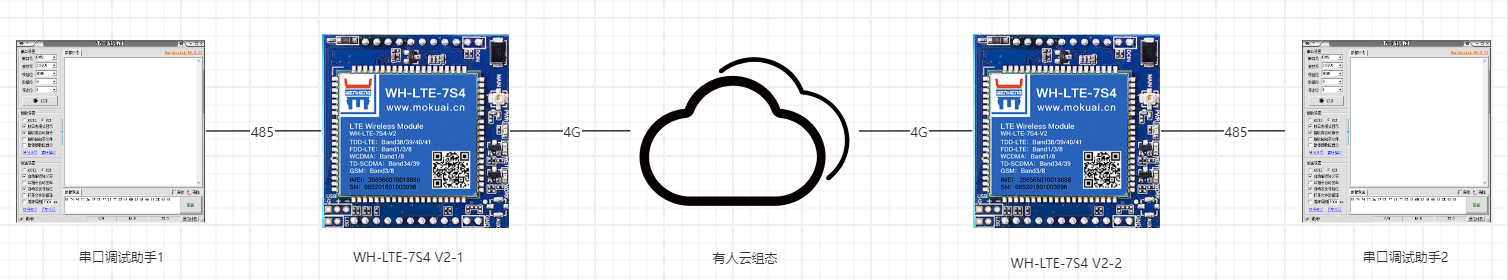

附圖 ：
三、產品參數設置
1、WH-LTE-7S4 V2對接有人云參數設置

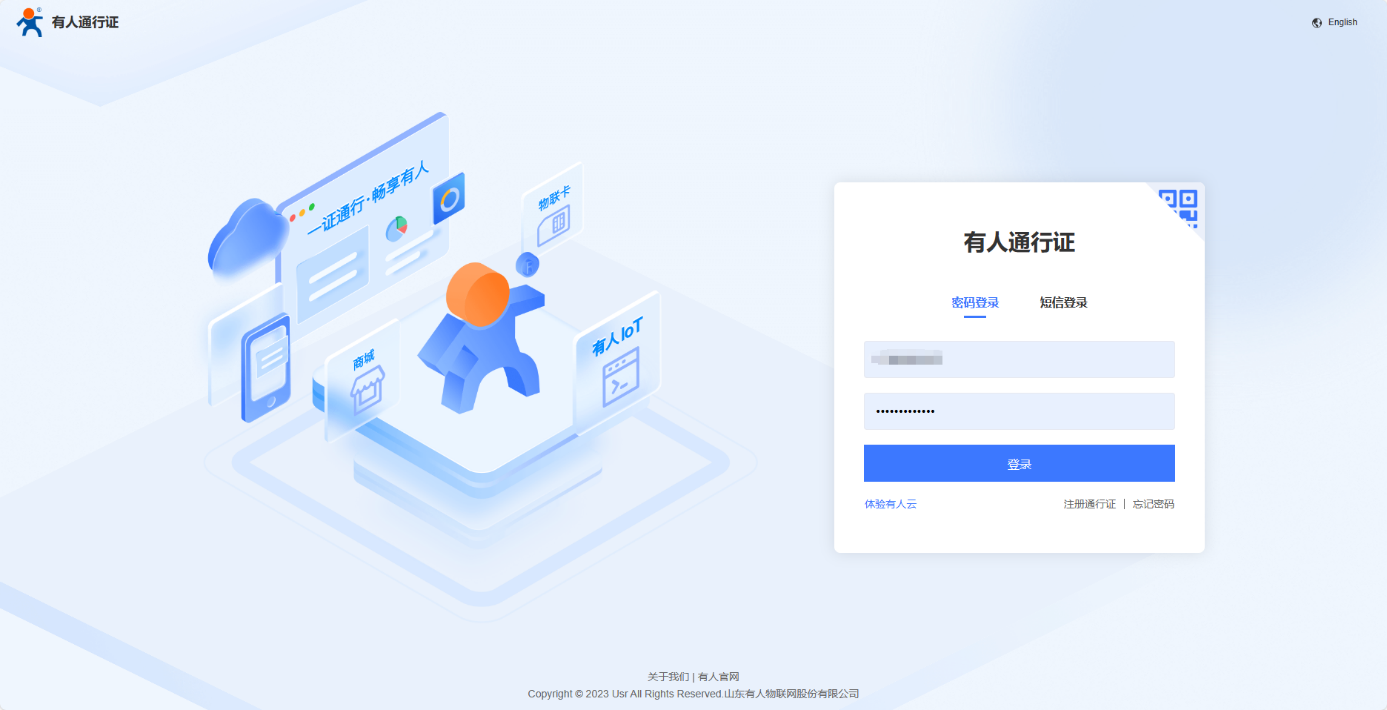

登錄有人云：https://account.usr.cn/#/login?logout=1

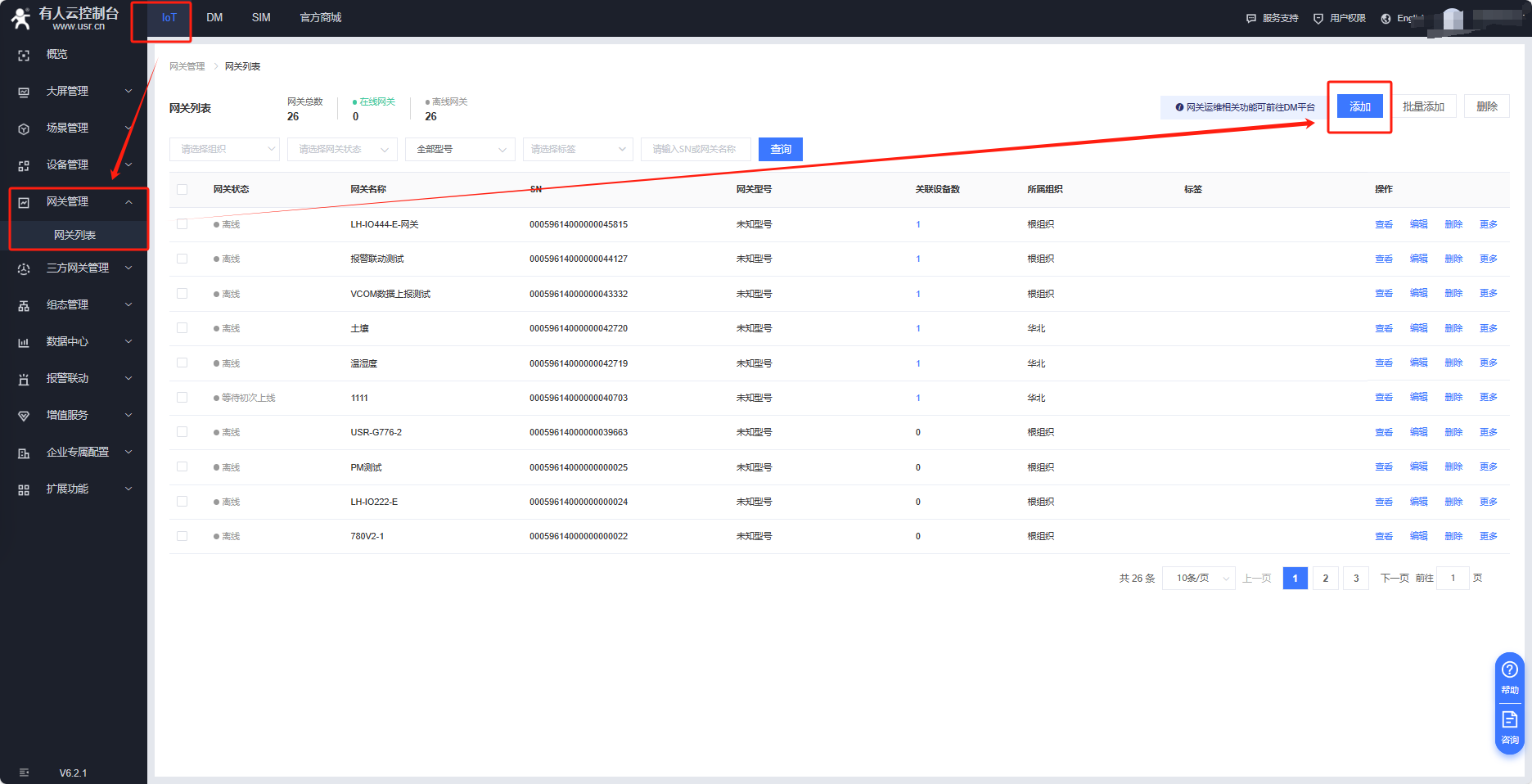

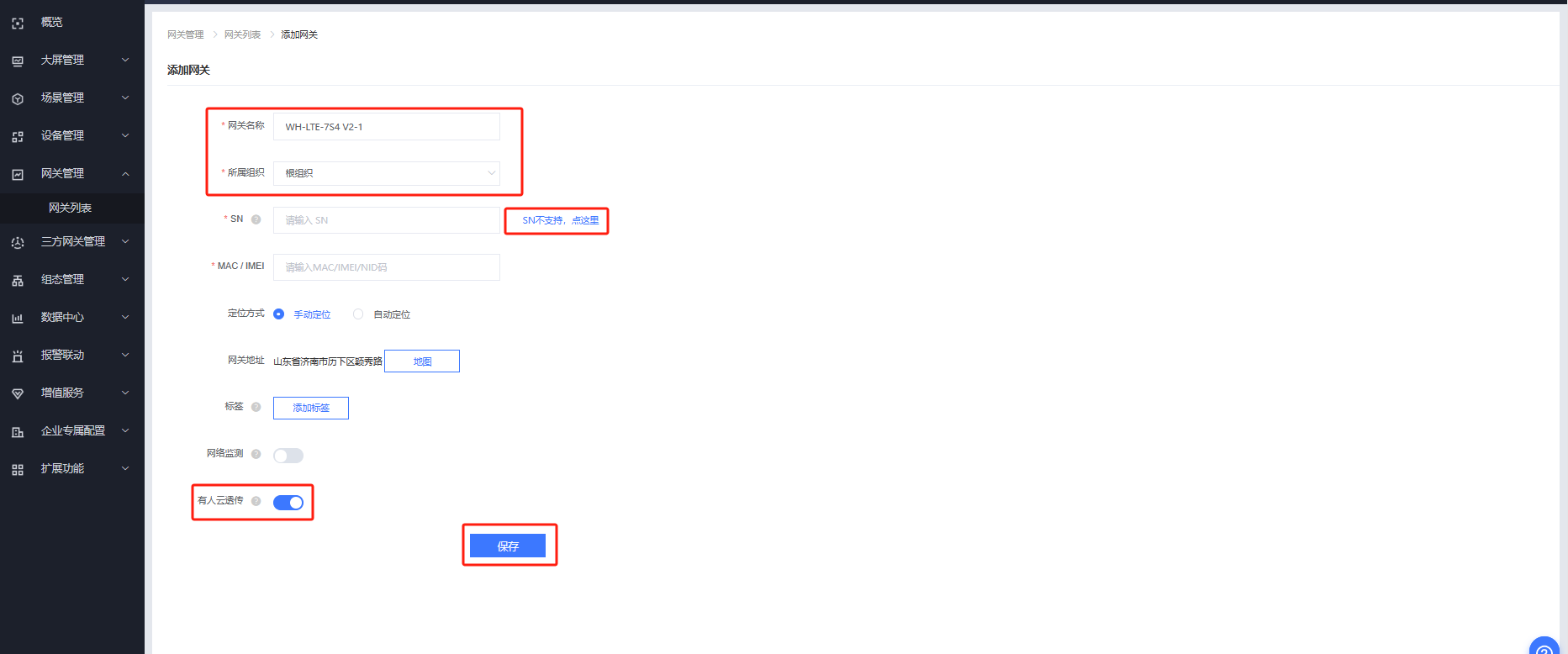

有人云IOT平臺---網關管理---網關列表---添加
網關名稱：WH-LTE-7S4 V2-1
所屬組織：根組織
“SN不支持，點這里”
開啟有人云透傳，保存。

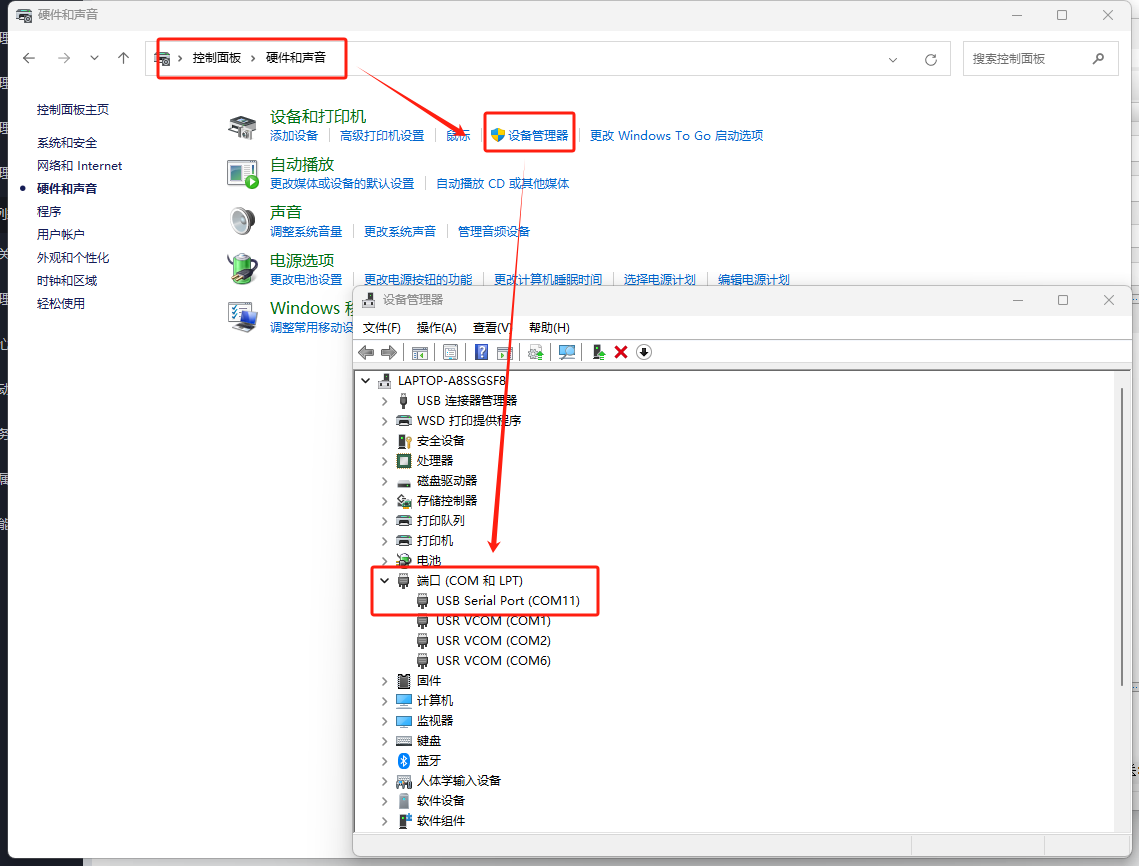

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

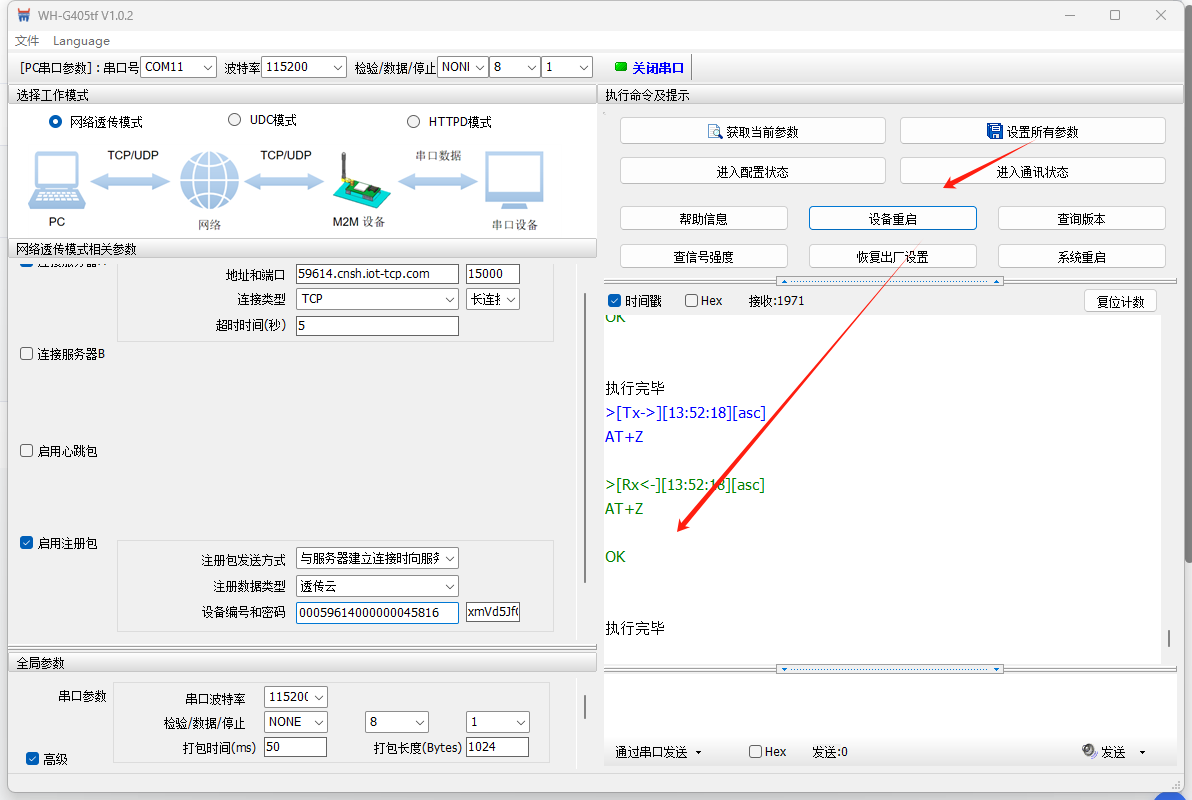

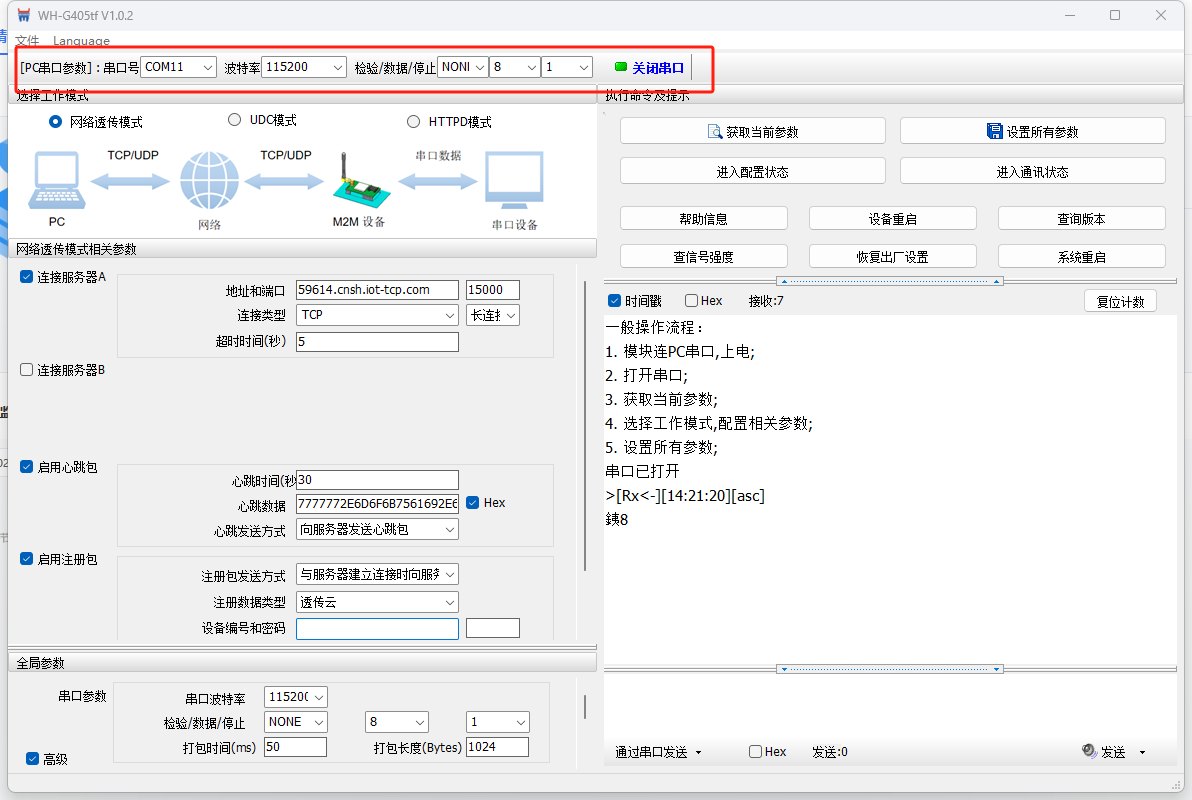

打開上位機軟件，選擇COM口，出廠默認115200 NONE 8 1,打開串口。

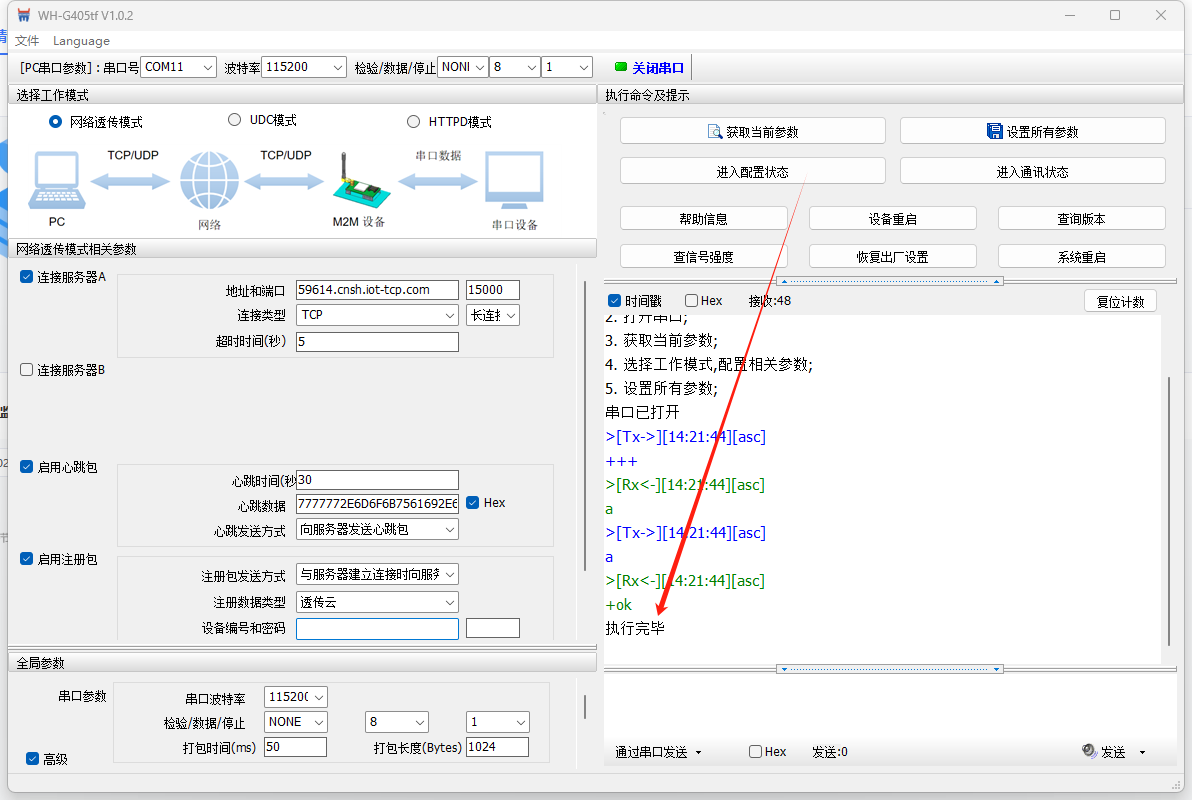

進入配置狀態
獲取當前參數

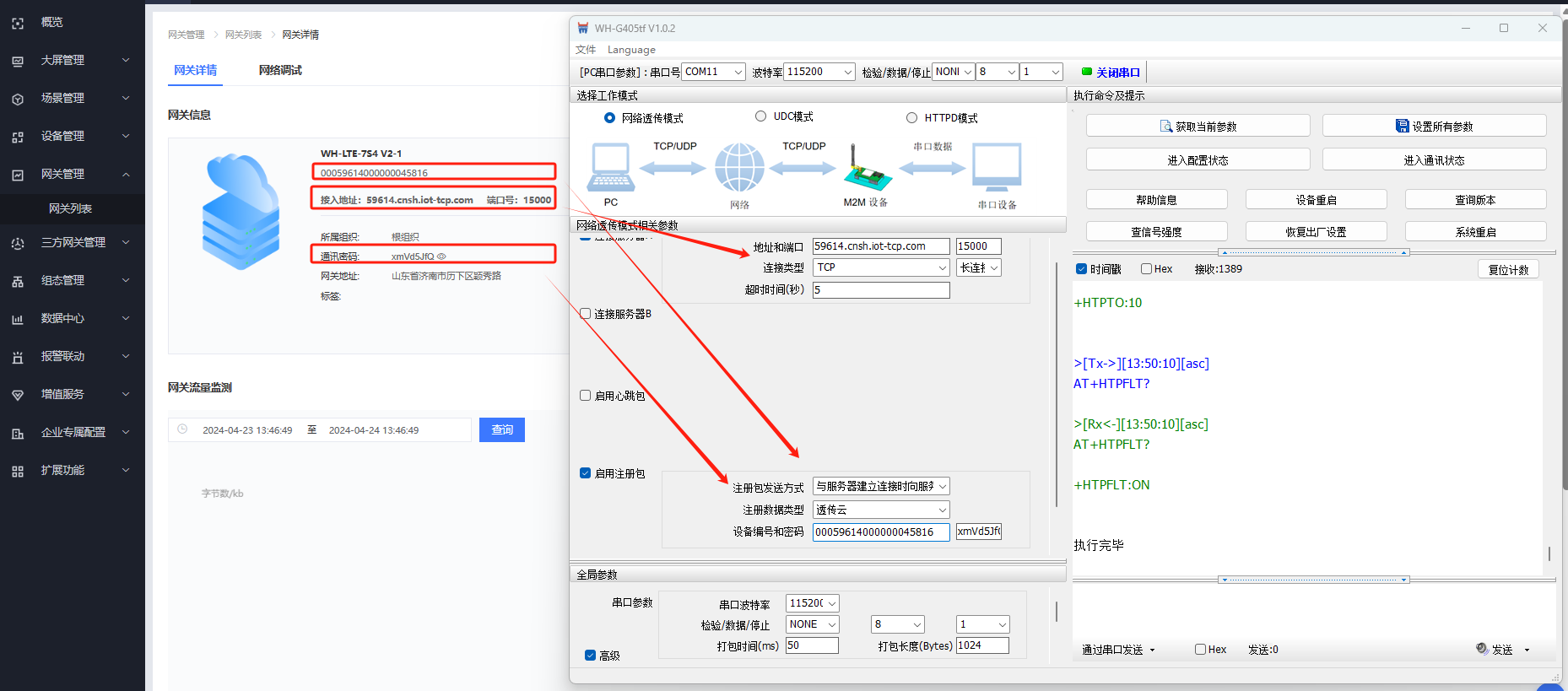

填入有人云給設備分配的接入地址和端口號
啟用注冊包,與服務器建立連接時向服務器發送一次，選擇透傳云，填入有人云分配的接入ID和密碼。

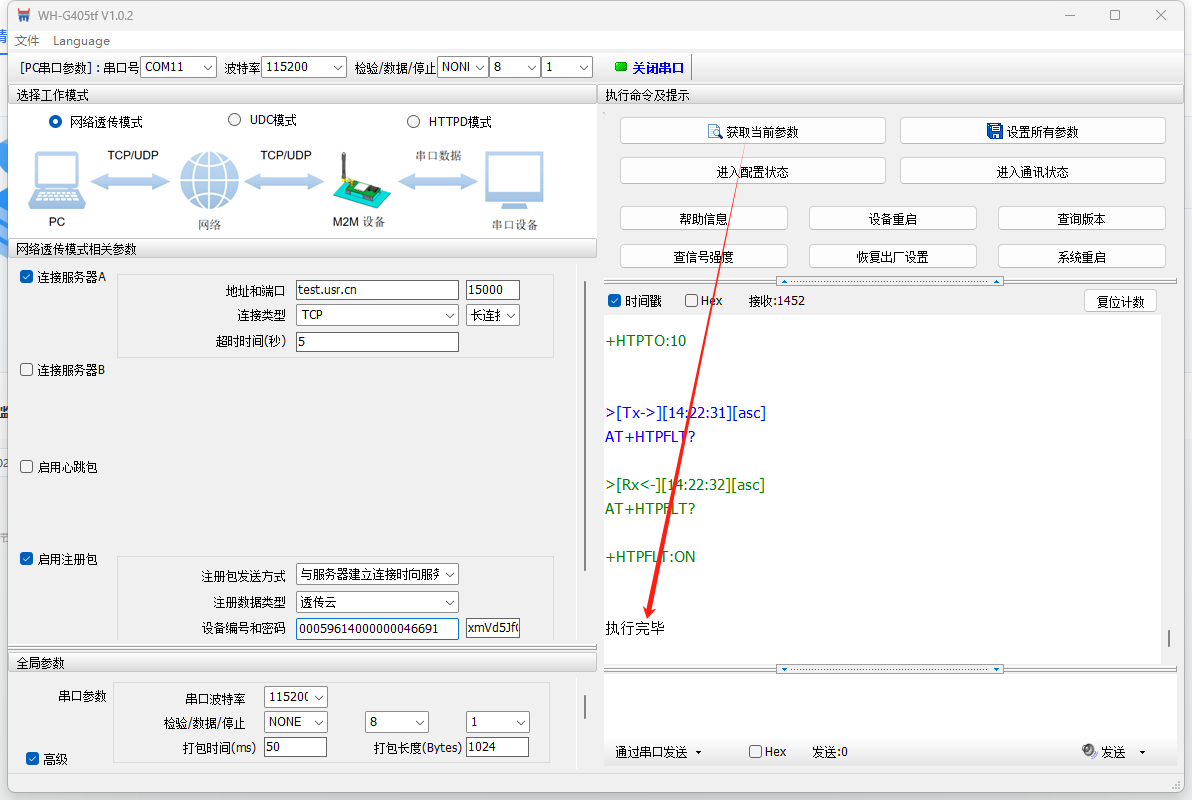

設置所有參數
設備重啟

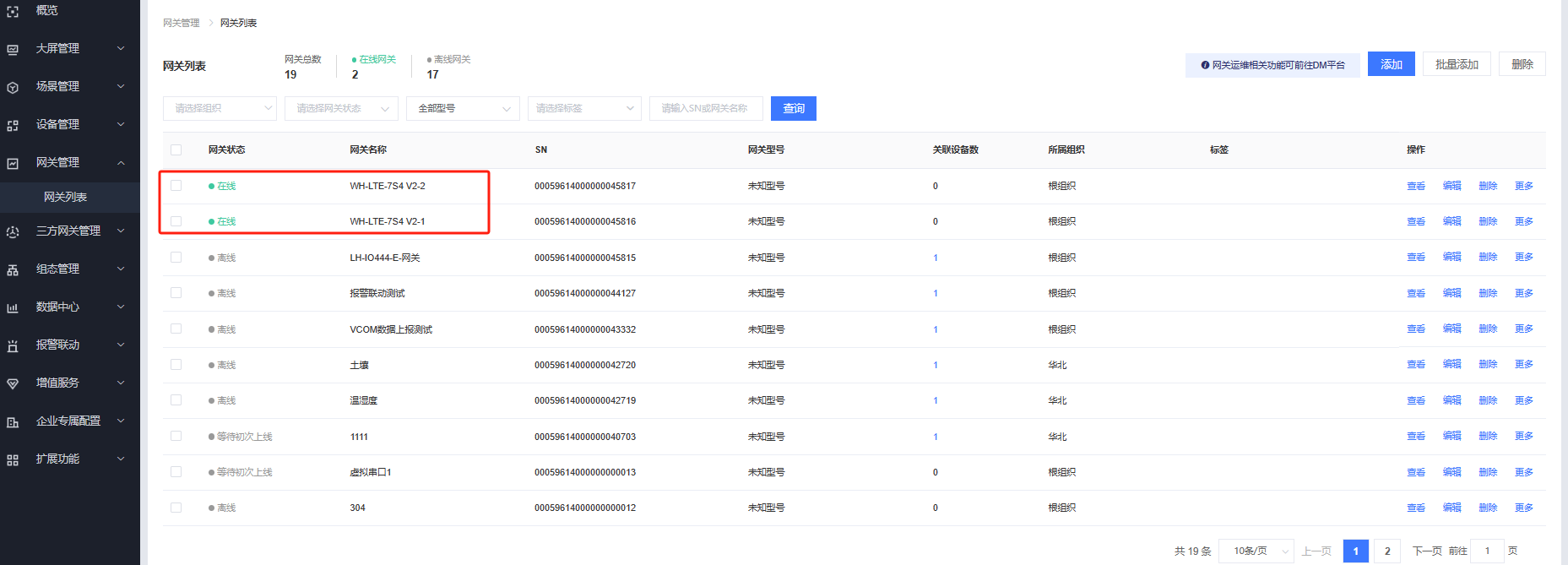

等待一會即可看到設備在有人云上線。
同樣操作方式在有人云上添加WH-LTE-7S4 V2-2并上線。
2、創建有人云透傳策略

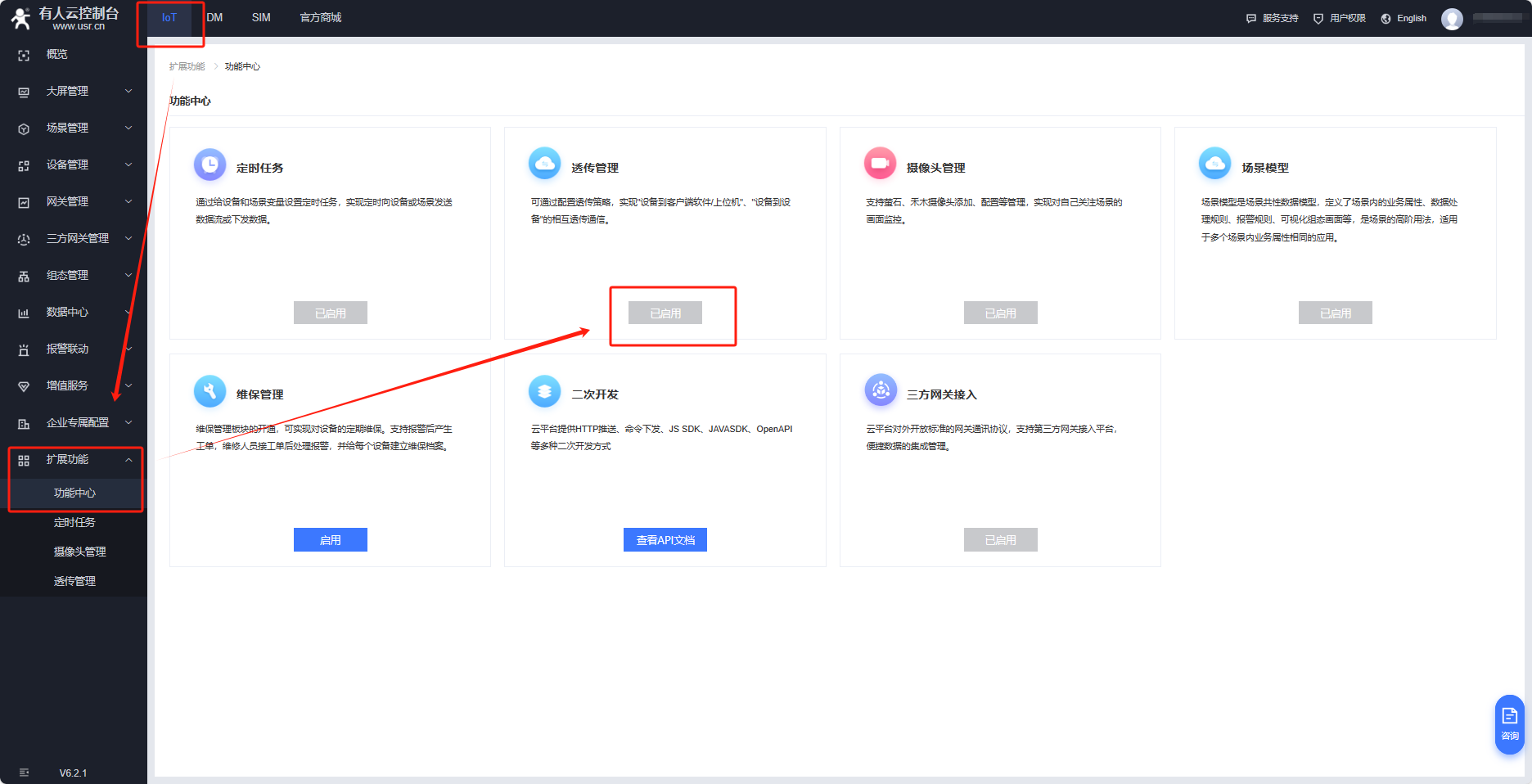

有人云IOT---擴展功能---功能中心---啟用透傳管理

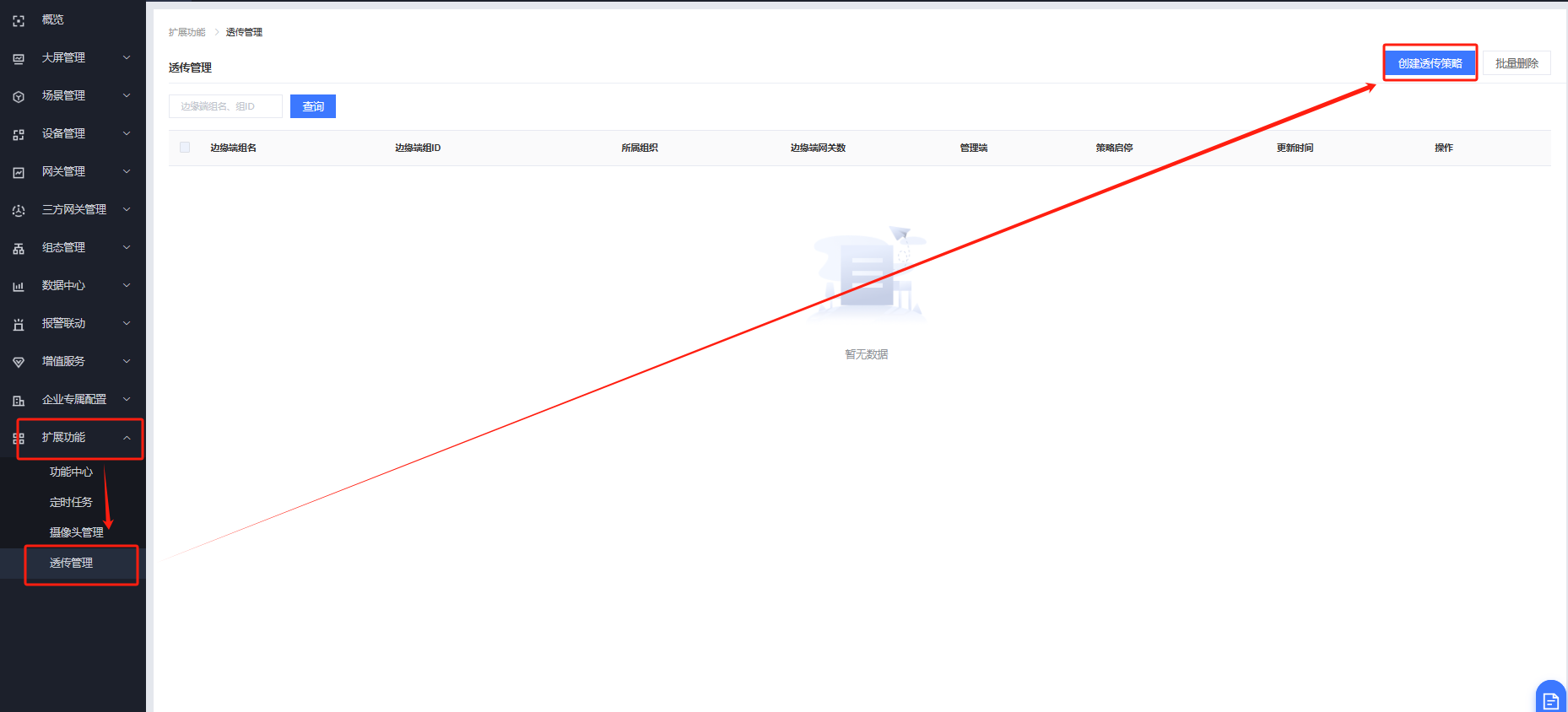

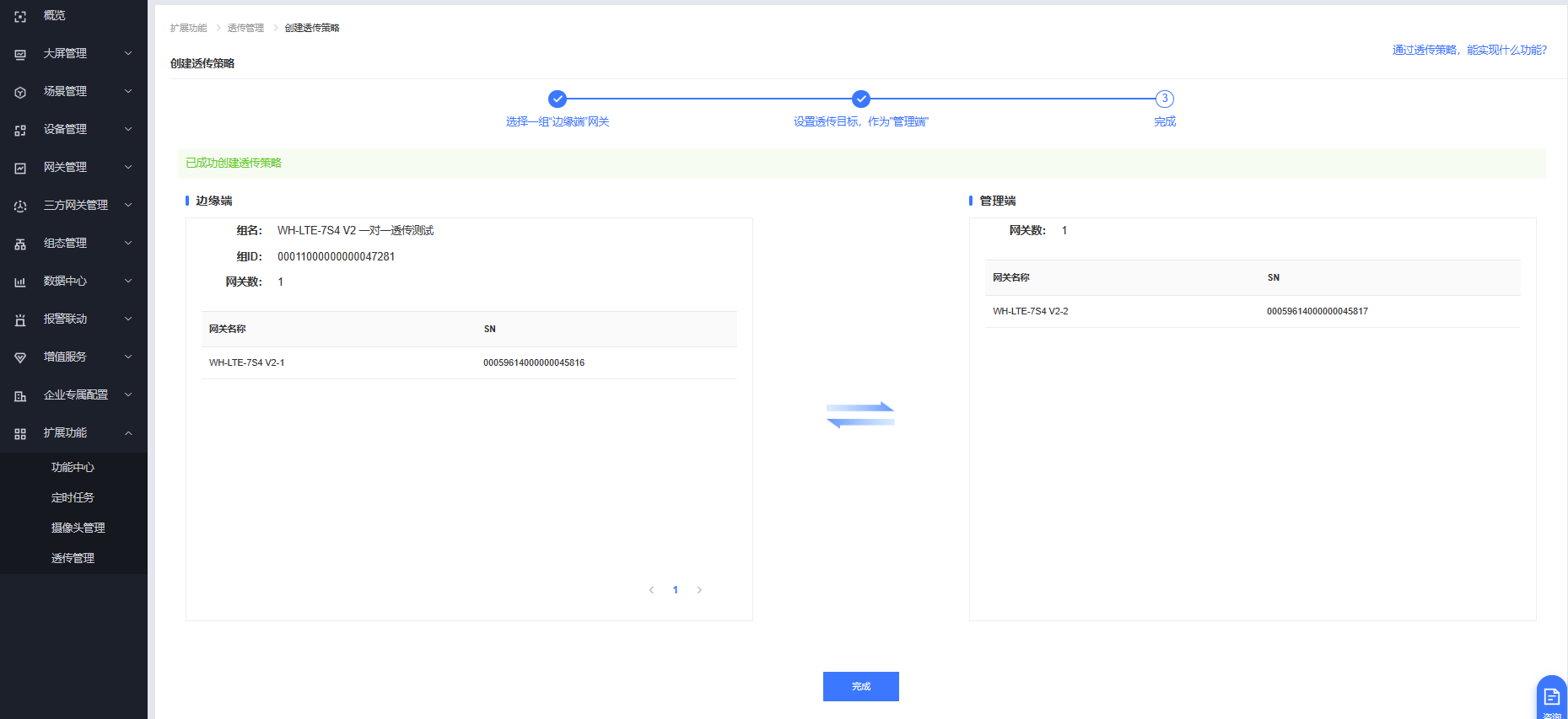

擴展功能---透傳管理---創建透傳策略

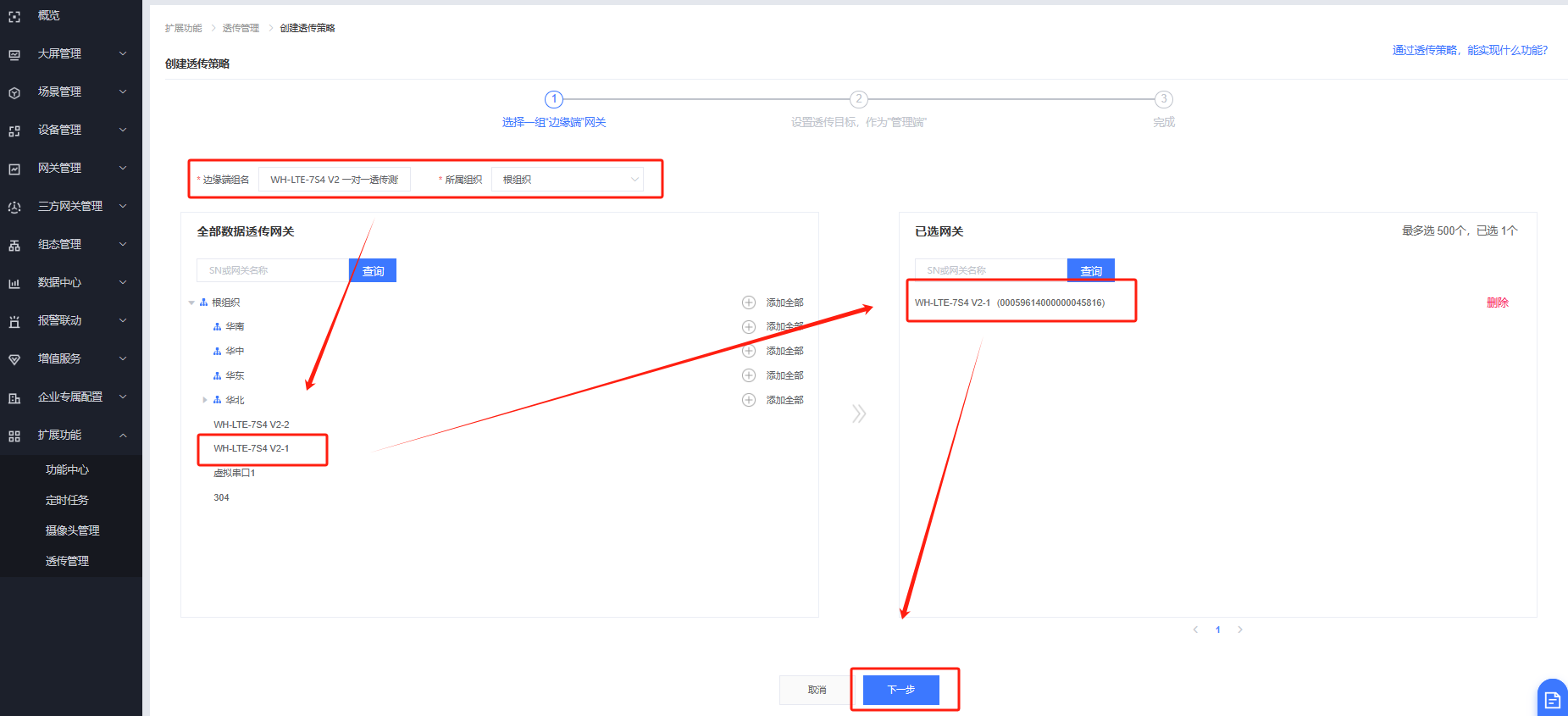

邊緣端組名為WH-LTE-7S4 V2 一對一透傳測試，所屬組織根組織，WH-LTE-7S4 V2-1,下一步

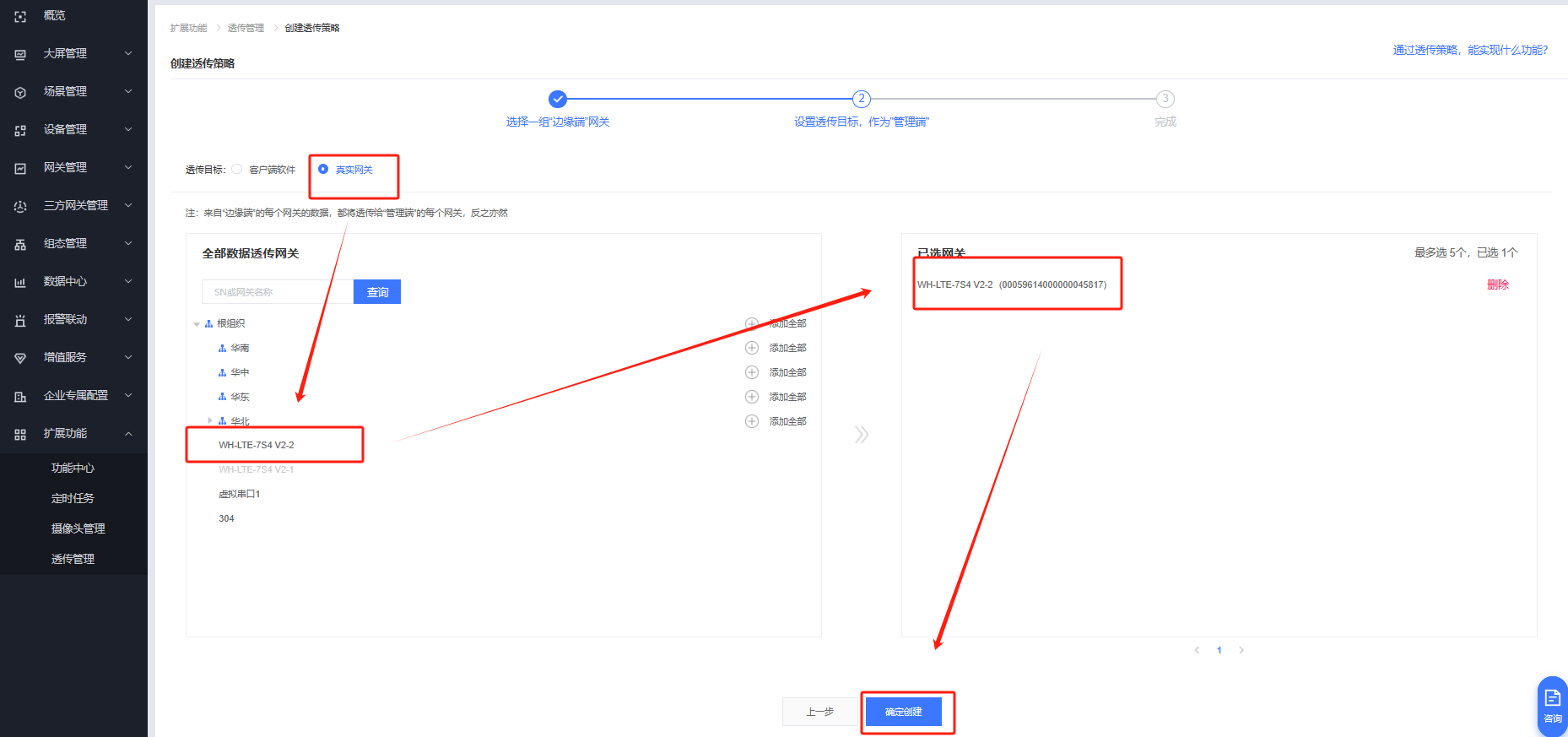

真實設備，WH-LTE-7S4 V2-2,確認創建。
透傳策略創建完畢。
四、功能調試
1、功能調試

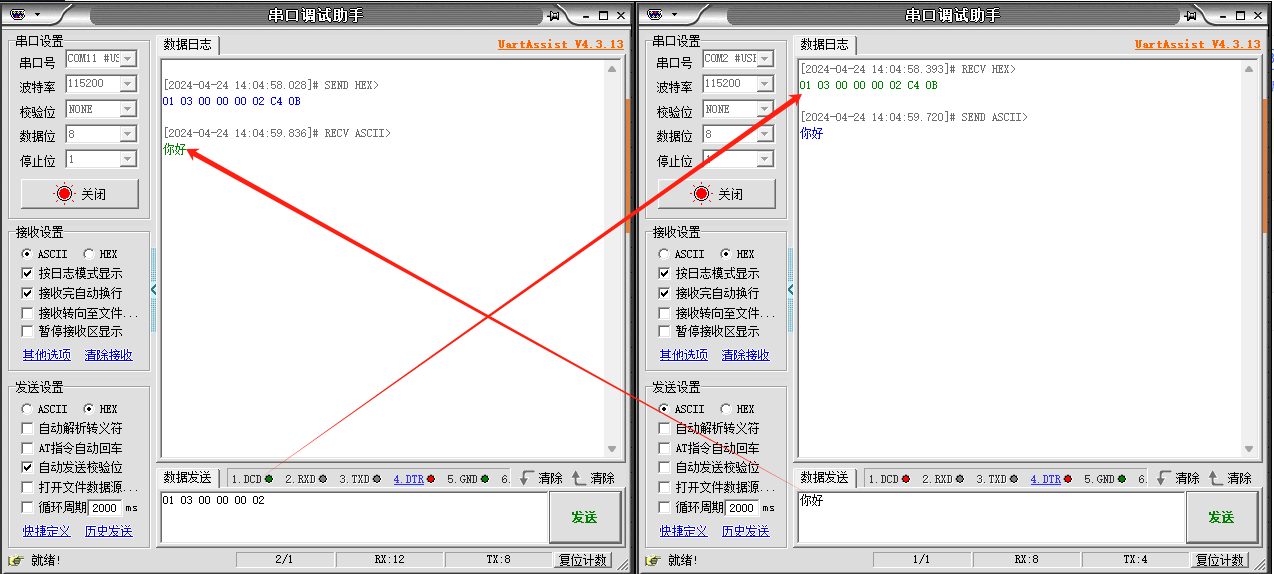

打開兩個串口調試助手，分別引用兩個轉換器的COM口，進行數據互發測試。
2、調試截圖
編寫人：尹叢欣 編寫日期：2024-05-6
審核人：尹叢欣 審核日期：2024-05-13
訂正版本：V1.0 訂正內容：初稿
