一、資料下載

USR-ST515N 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/1404.html

USR-ST515N 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1394.html

二、硬件連接

1、所需物品

USR-ST515N 產品 2臺

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接

USR-ST515N -1的網口通過網線接到配套適配器的POE口，配套適配器上LAN口通過網線接到電腦1網口上，電腦1的IP設置為192.168.2.65，USR-ST515N -2的網口通過網線接到配套適配器的POE口，配套適配器上LAN口通過網線接到電腦2網口上，電腦2的IP設置為192.168.2.68。

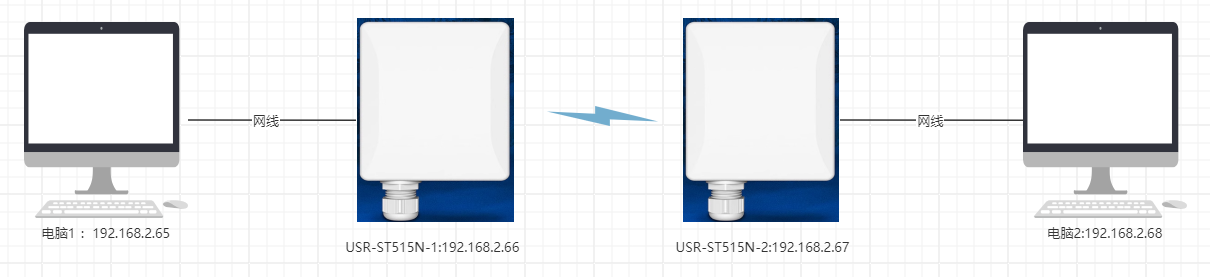

電腦1----USR-ST515N -1------USR-ST515N -2------電腦2

三、產品參數設置

1、USR-ST515N-1參數設置

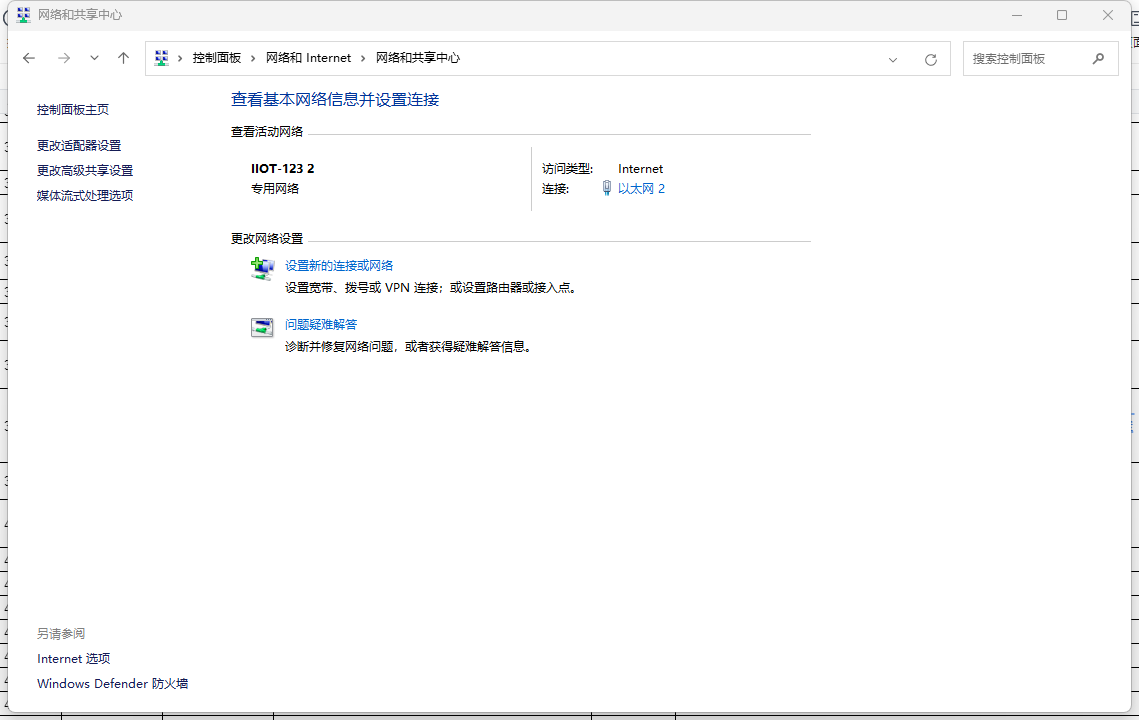

按照上圖接好線，電腦1打開控制面板---網絡和internet---網絡和共享中心

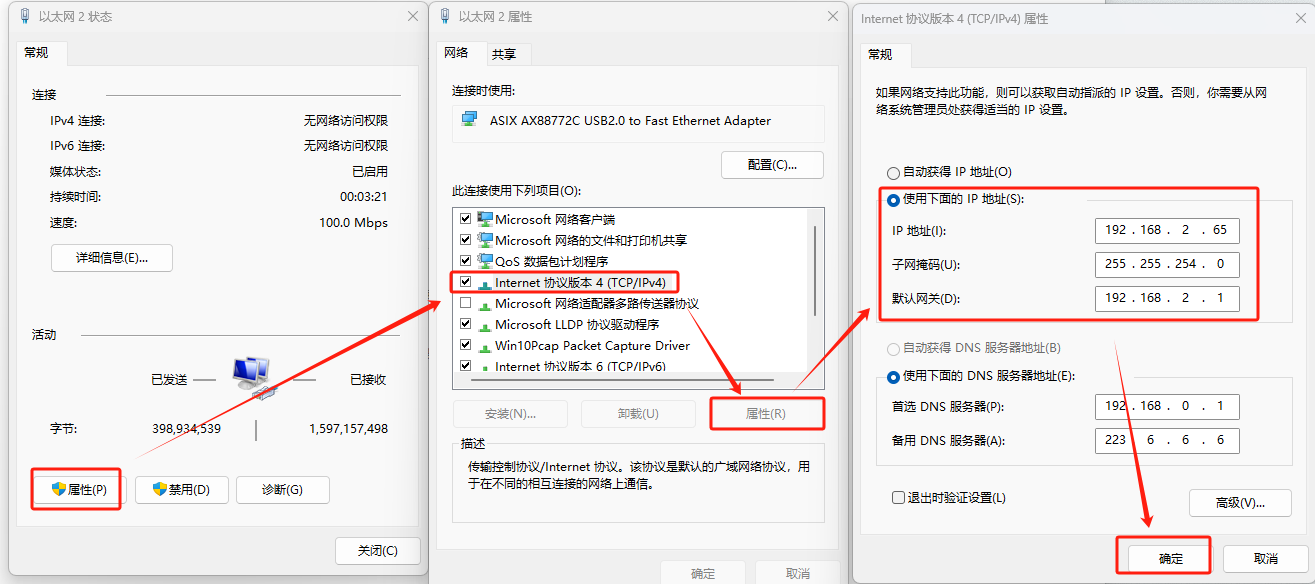

將電腦IP修改為靜態IP：192.168.2.65，子網掩碼255.255.255.0，網關修改為192.168.2.1

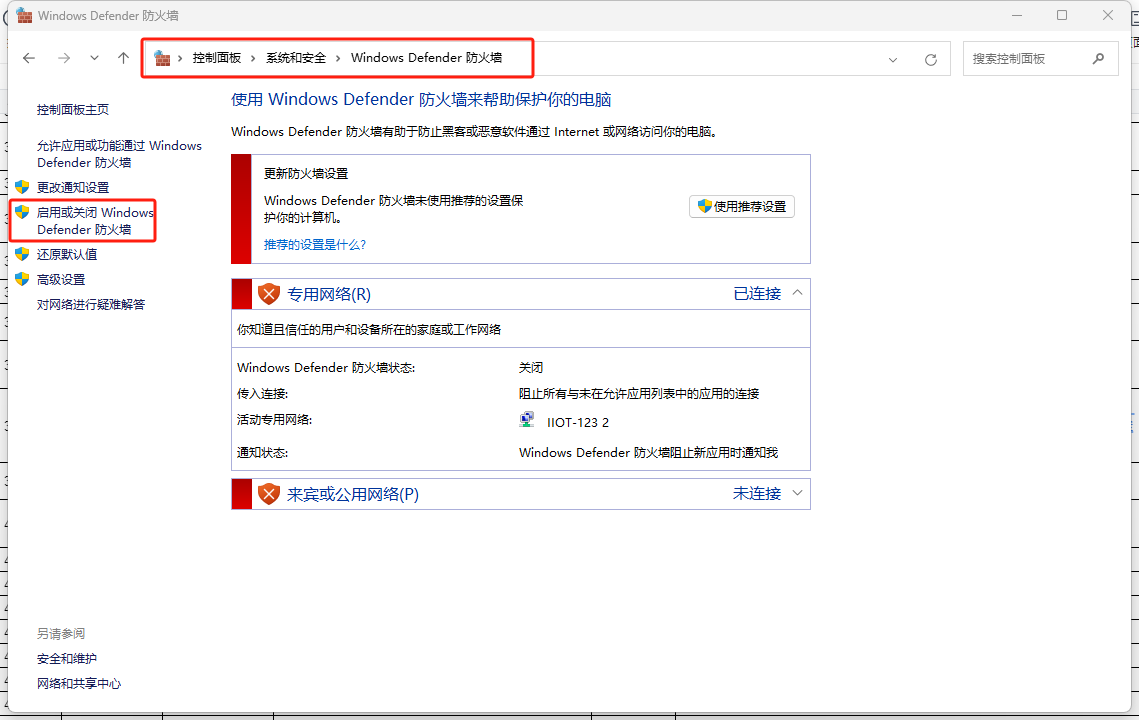

電腦關閉防火墻和殺毒軟件

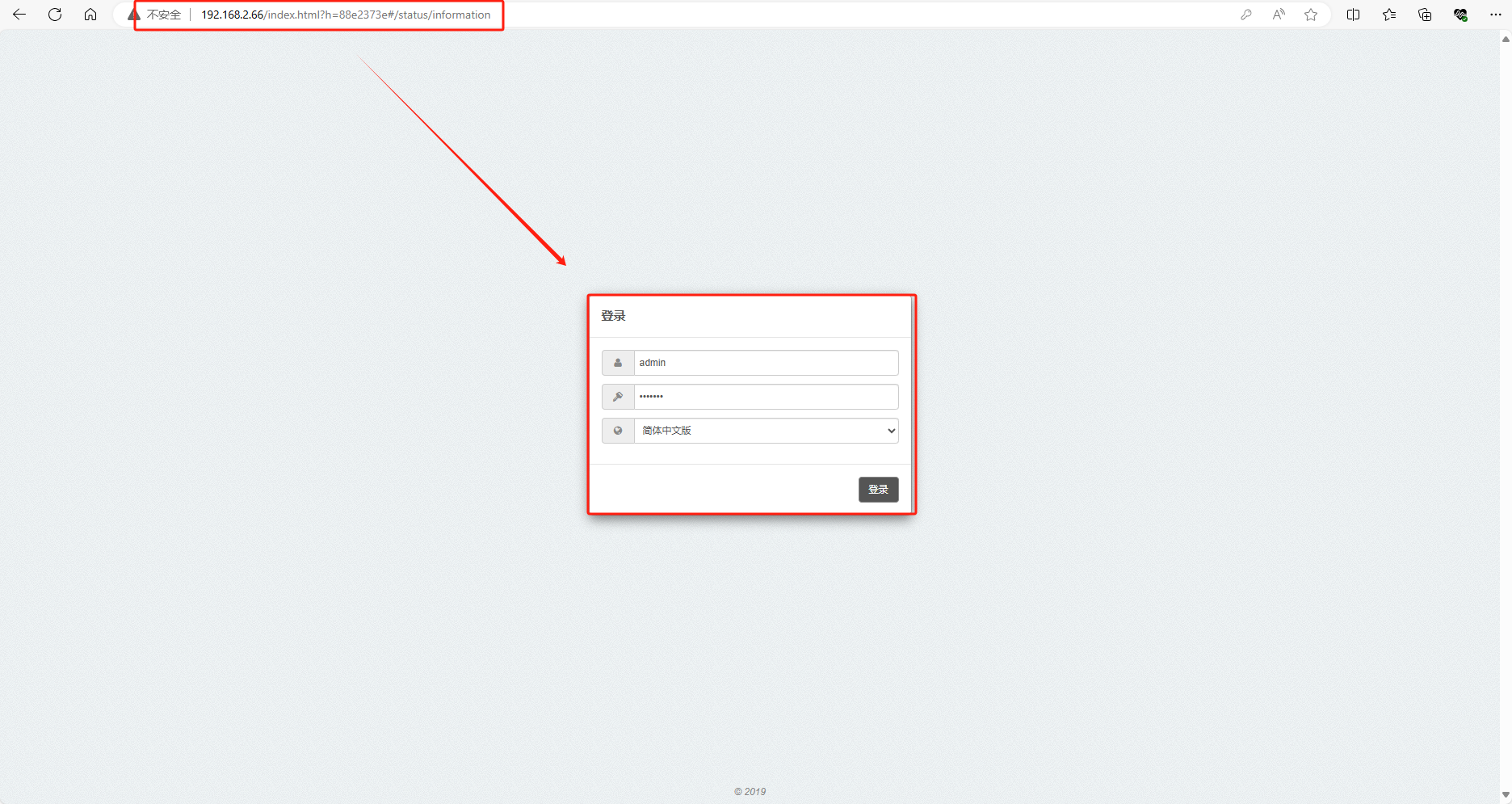

電腦打開瀏覽器，輸入IP 192168.0.66進入U(xiǎn)SR-ST515N的內置網頁，賬號admin密碼admin01

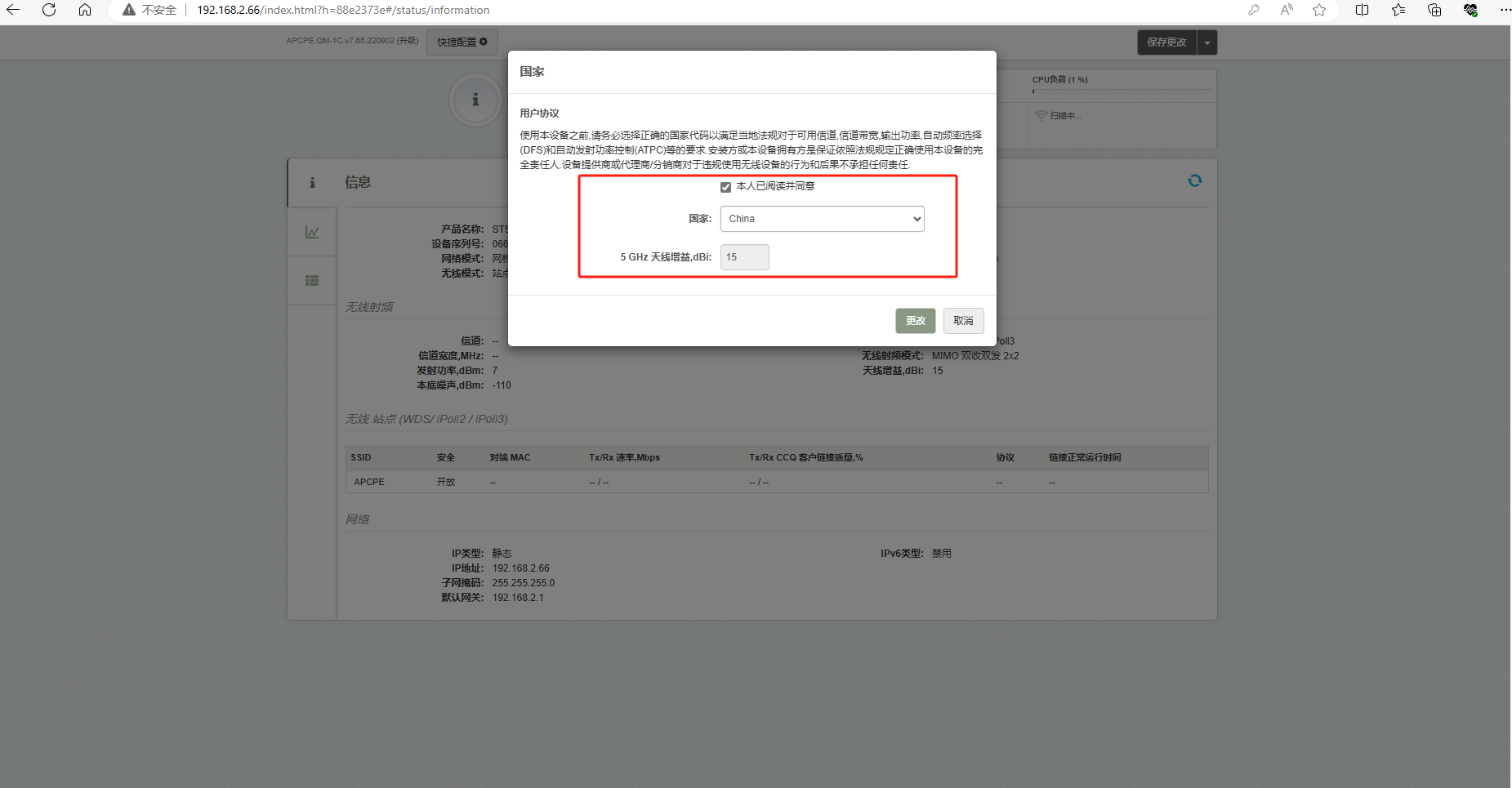

勾選同意，選擇產品所使用的國家，點擊更改

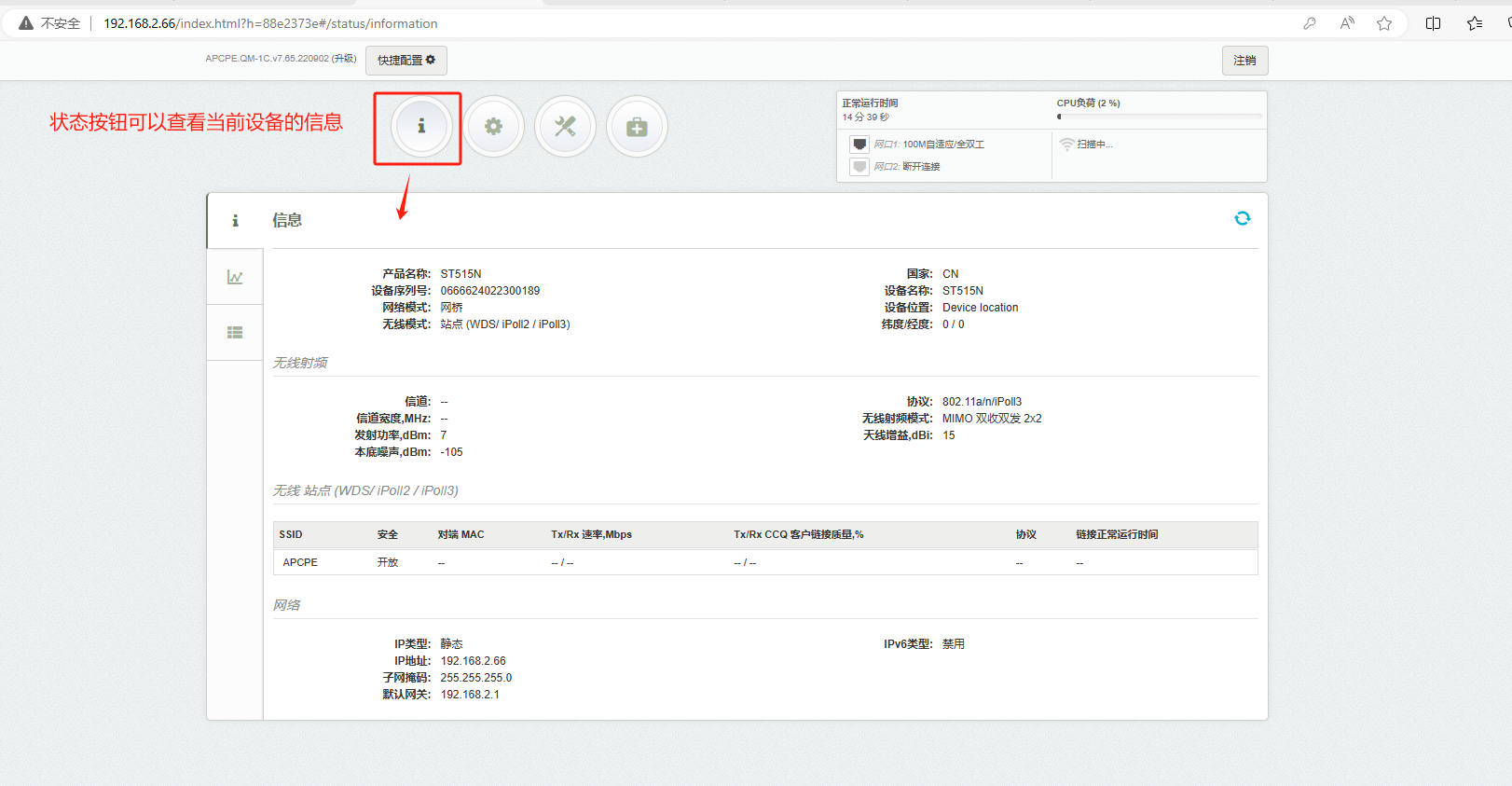

狀態按鈕可以查看當前設備的信息

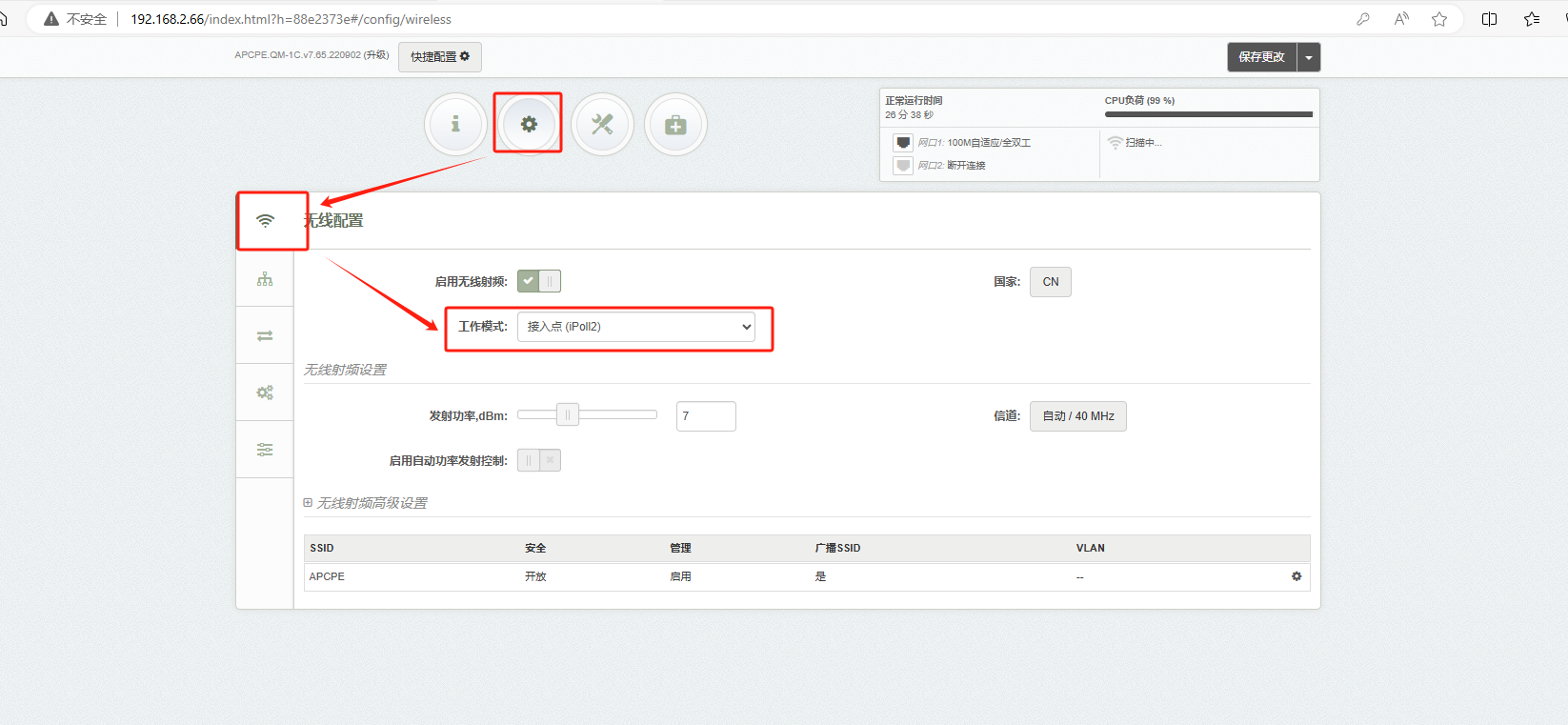

點擊設置按鈕---無線配置，將工作模式設置為接入點iPoll2
注意：接入點模式可以理解為AP，站點模式可以理解為STA

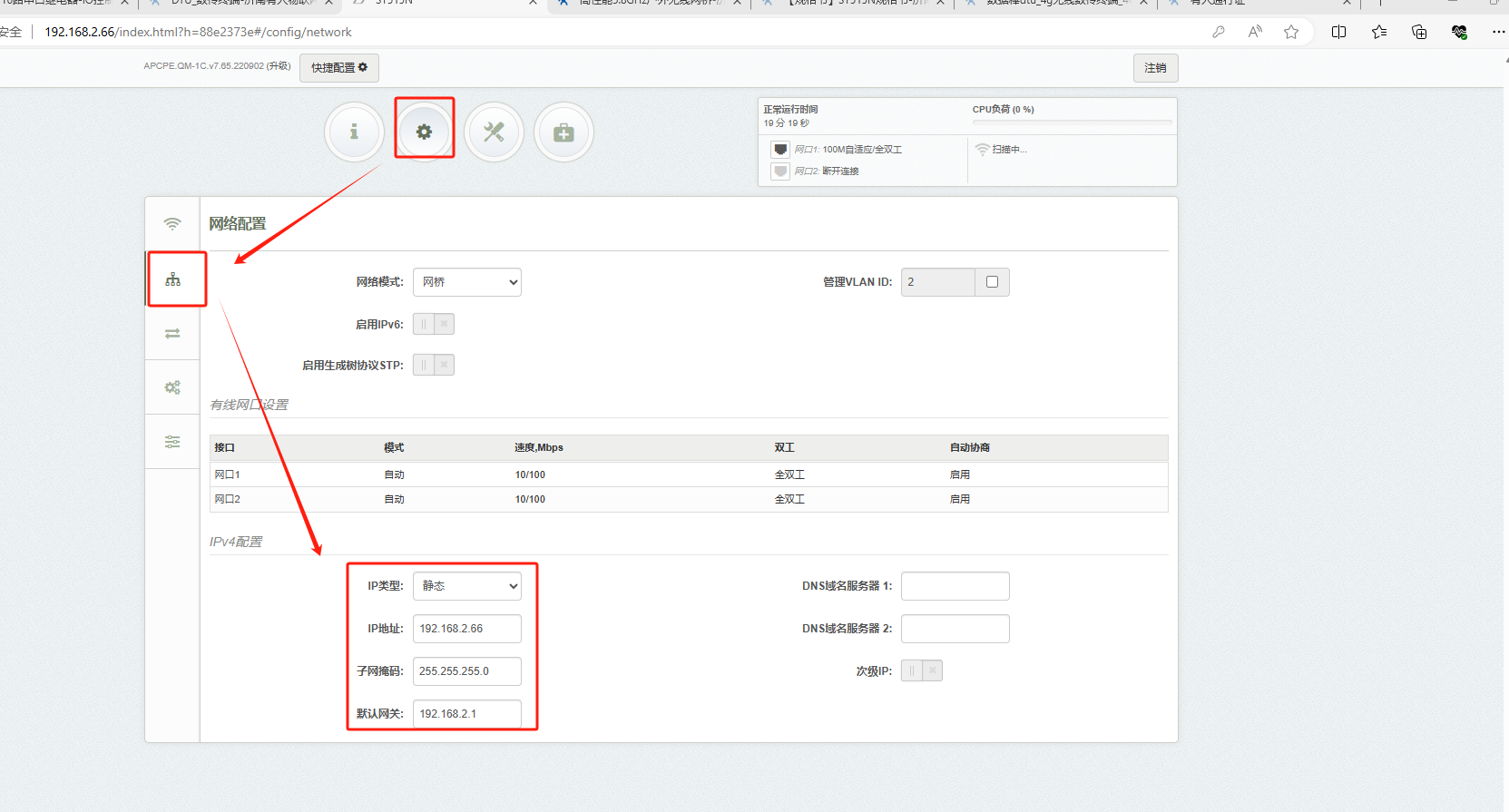

網絡設置中可需改設備的IP ，本例中國接入點設備保持出廠默認的IP信息

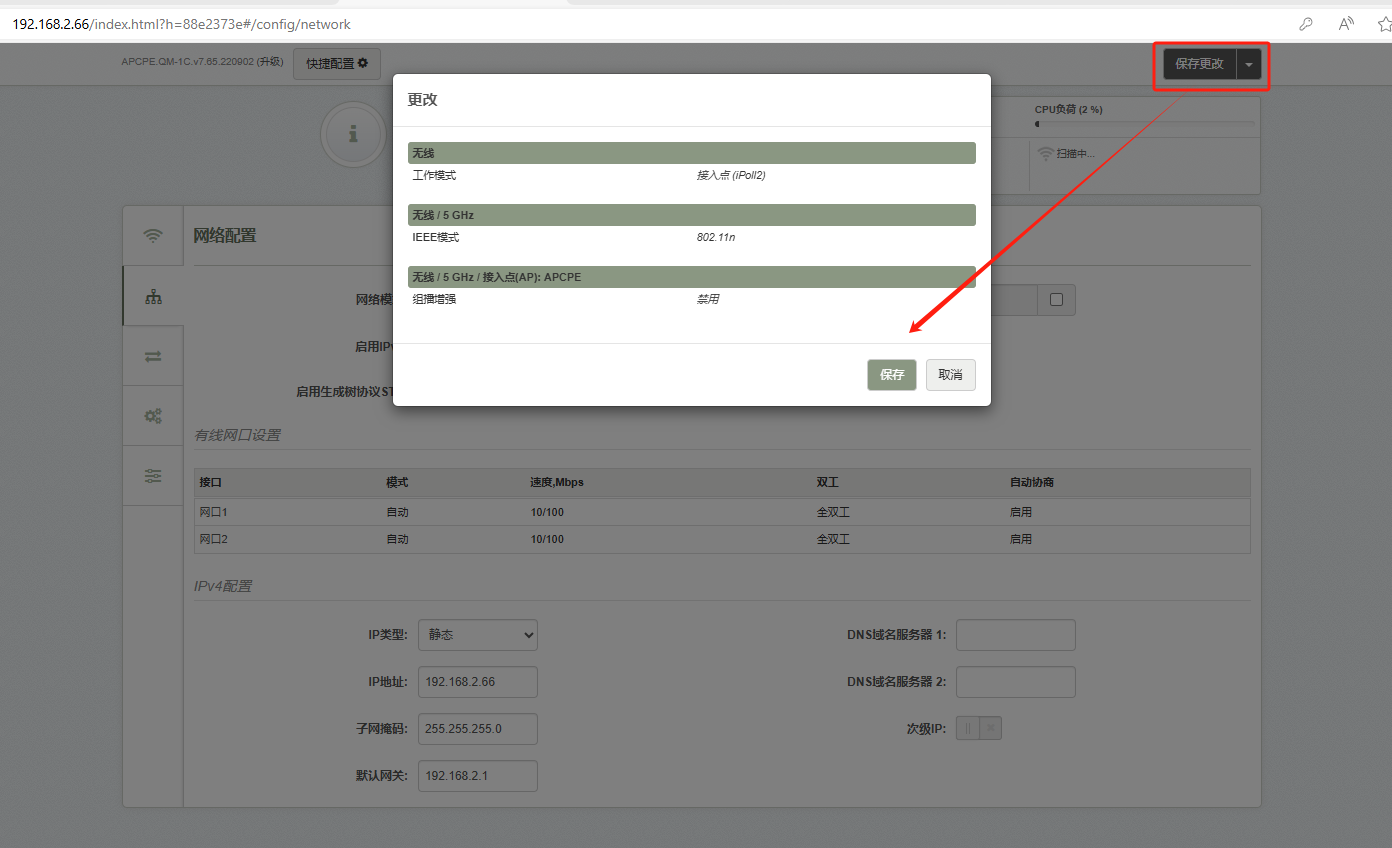

點擊保存更改

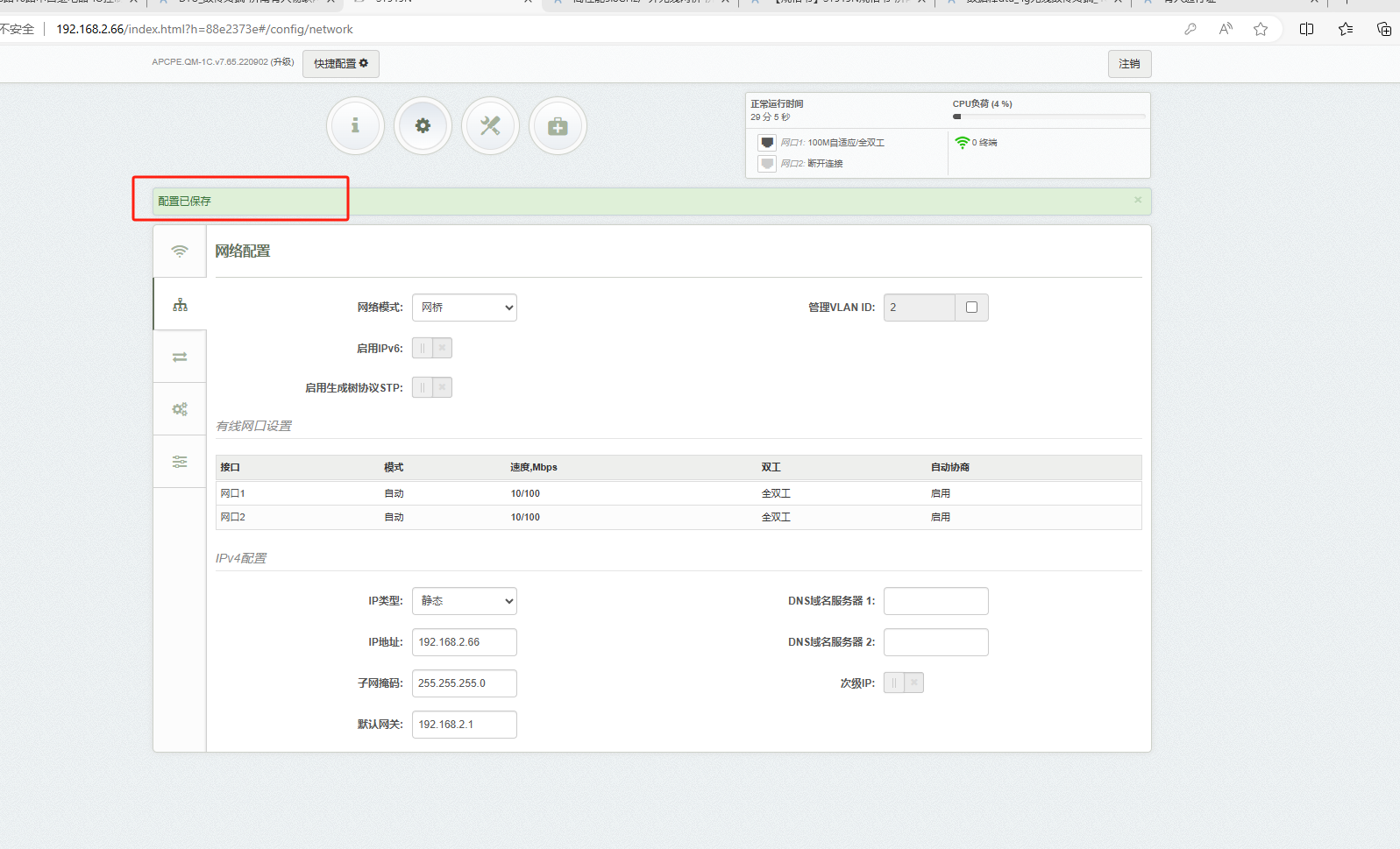

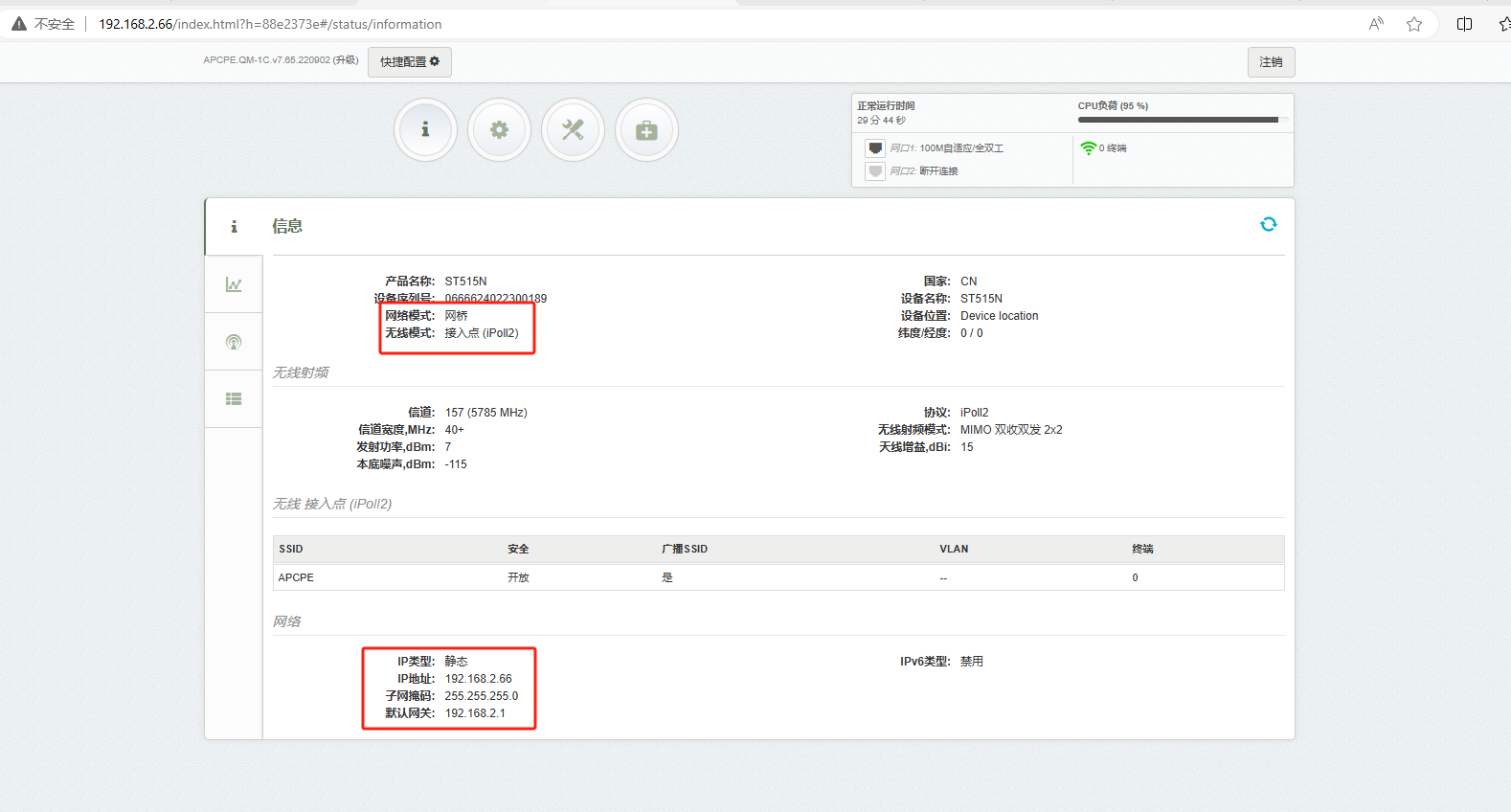

配置已經保存，再次點擊狀態按鈕可以查看當前設備參數

2、USR-ST515N-2參數設置

將電腦2IP設置為192.168.2.67，子網掩碼255.255.255.0，網關192.168.2.1。

電腦2關閉防火墻和殺毒軟件

打開瀏覽器輸入輸入IP 192168.0.66進入U(xiǎn)SR-ST515N-2的內置網頁，賬號admin密碼admin01

勾選同意，選擇產品所使用的國家，點擊更改

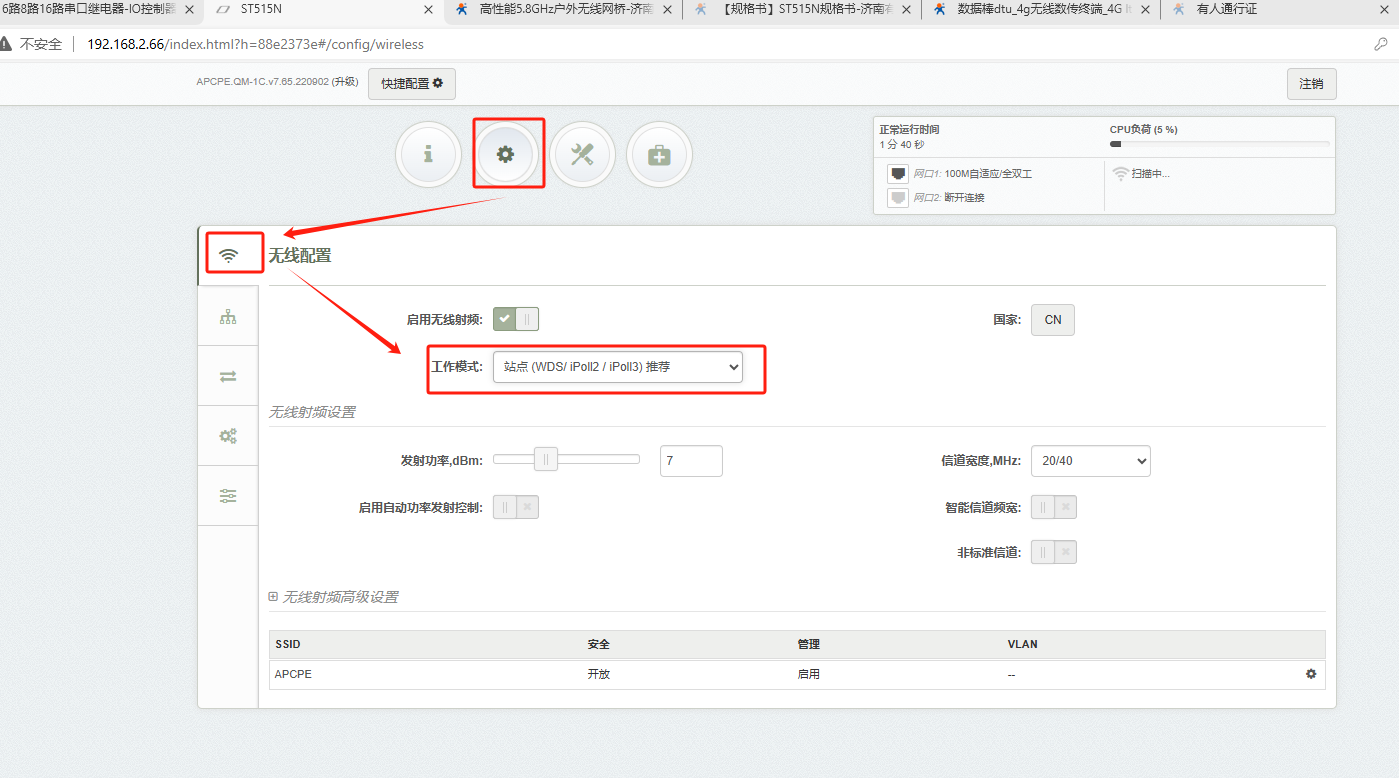

將設備工作模式設置為站點模式

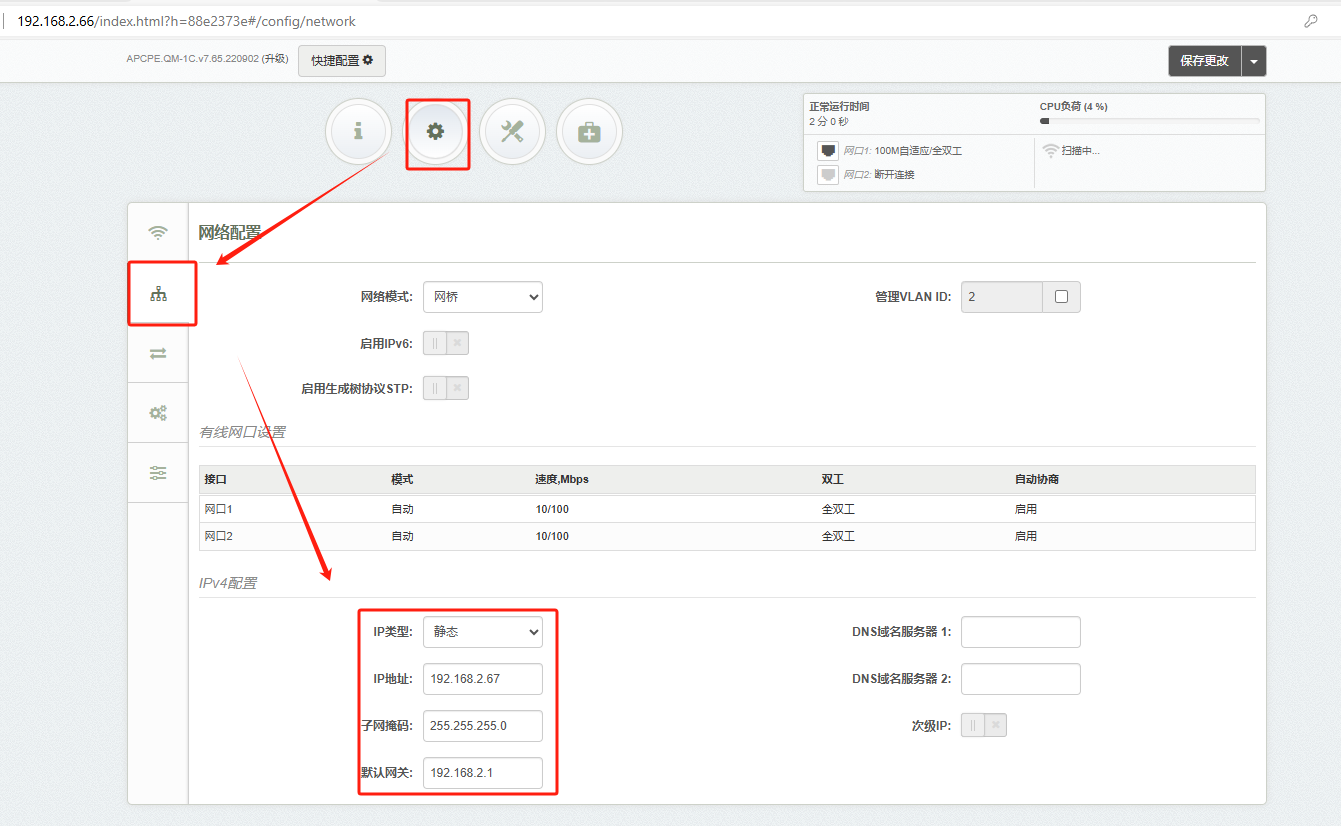

IP設置為192.168.2.67

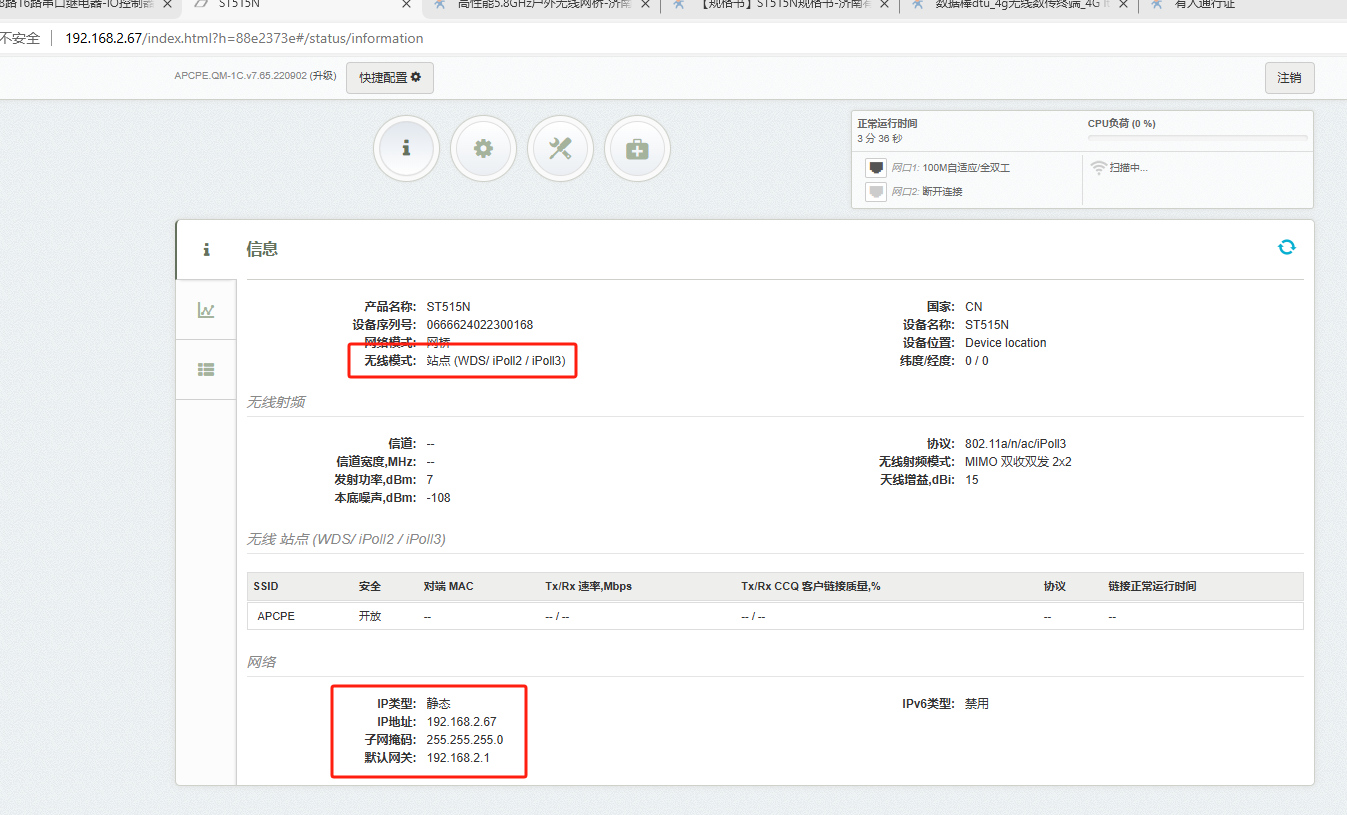

保存更改，查看修改后的信息

四、功能調試

1、功能調試

電腦1和電腦2之間進行ping測試以及TCP連接數據交互測試。

2、調試截圖

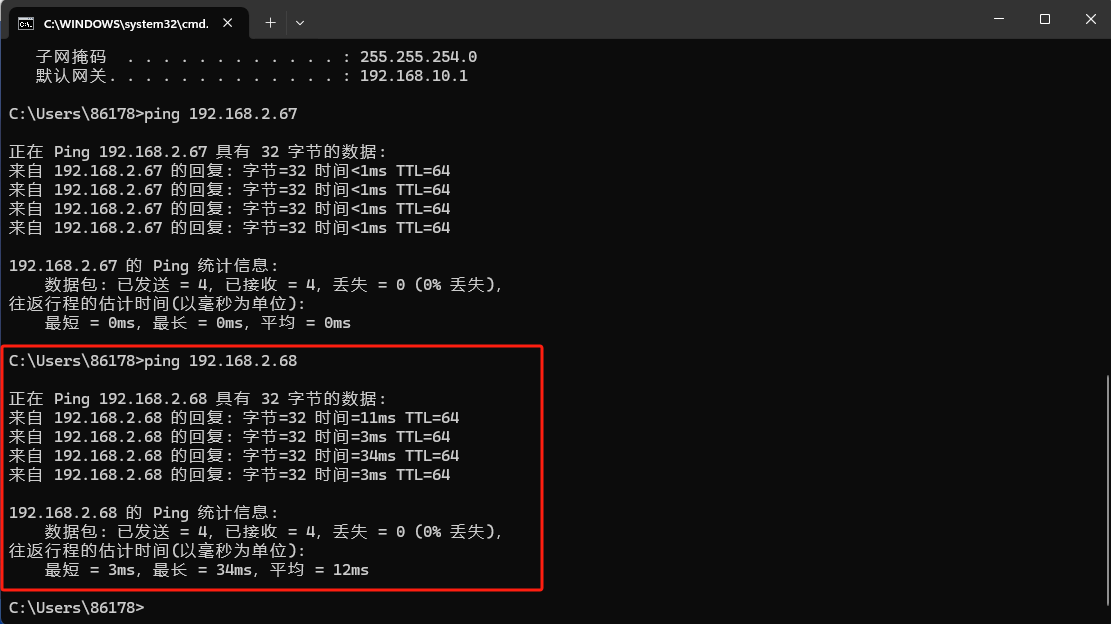

電腦1ping電腦2

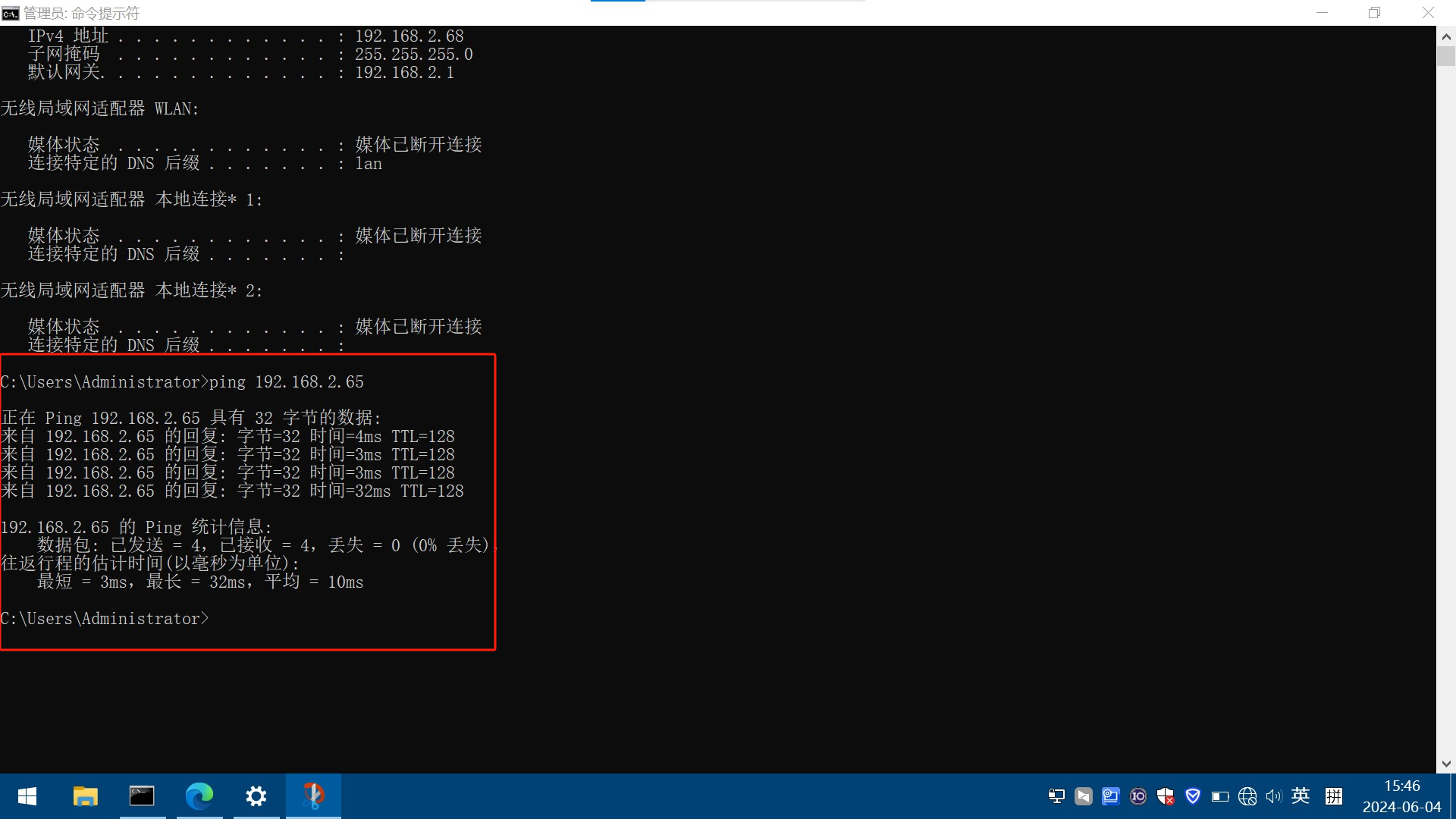

電腦2ping電腦1

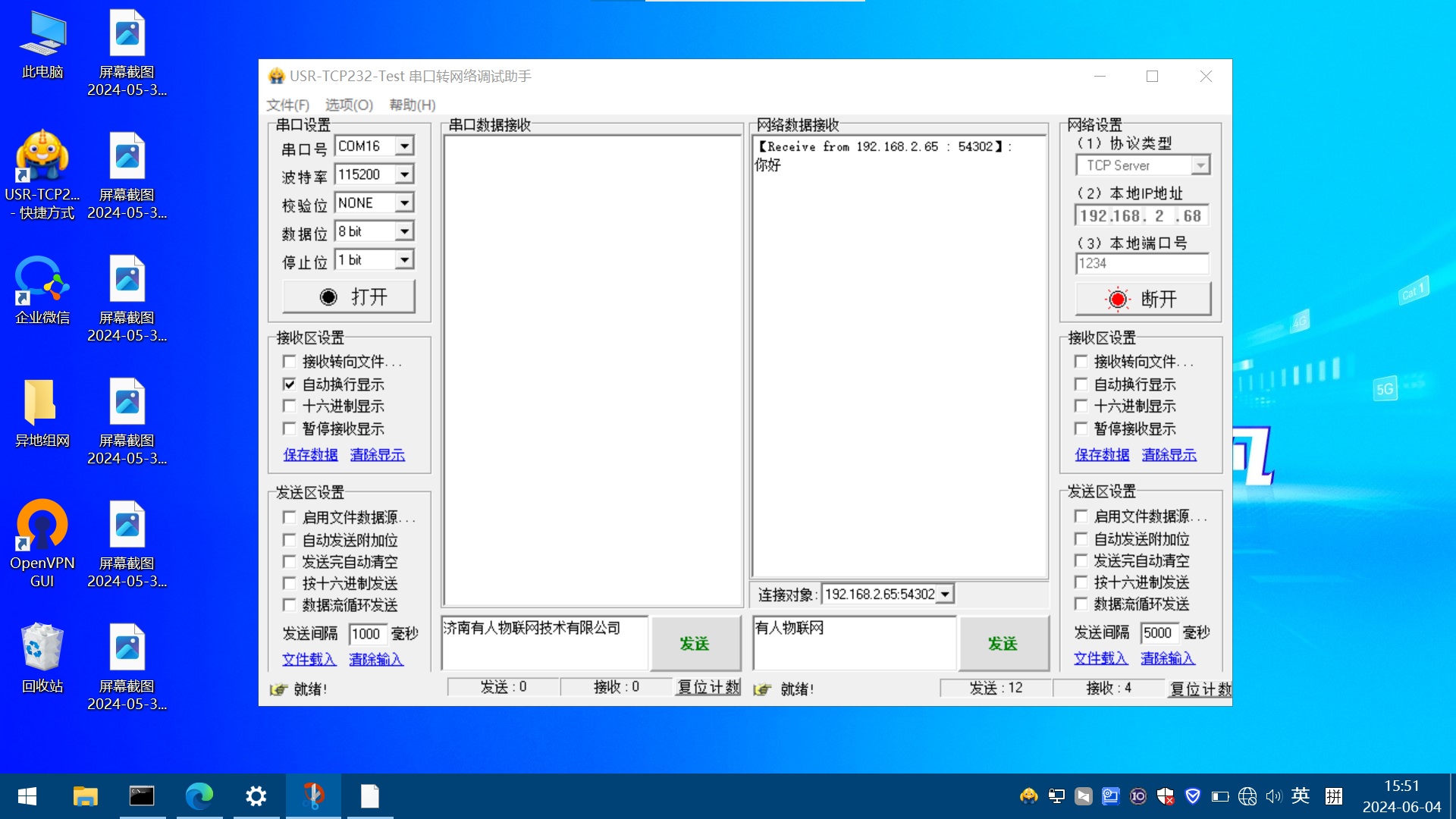

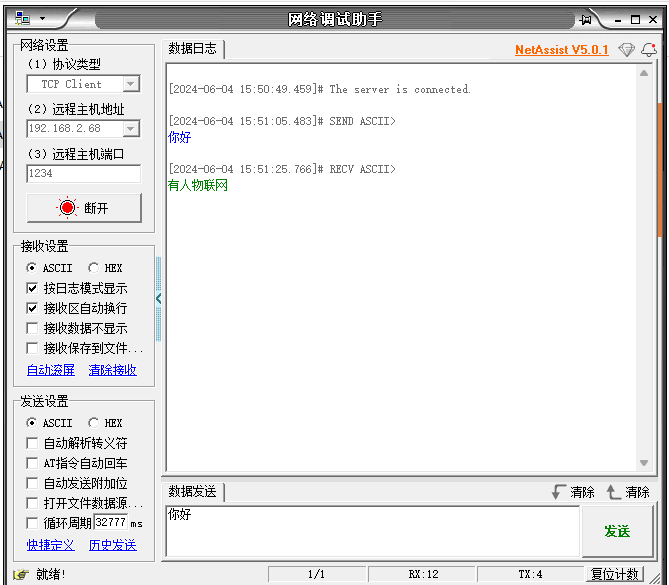

TCP數據交互測試

編寫人：尹叢欣 編寫日期：2024-06-4

審核人：尹叢欣 審核日期：2024-06-6

訂正版本：V1.0 訂正內容：初稿
