串口服務器306測試說明：
本測試是模塊默認設置連接電腦測試通信
串口服務器306測試目的：
測試模塊的通信是否正常。
一、要下載的軟件
說明書：http://www.ggxxsw.cn/Download/457.html
設置軟件：http://www.ggxxsw.cn/Download/257.html
測試軟件：http://www.ggxxsw.cn/Download/27.html
虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html
二、設備默認參數
| 項目 | 內容 |
|
用戶名 |
admin |
|
密碼 |
admin |
|
IP地址 |
192.168.0.7 |
|
子網掩碼 |
255.255.255.0 |
|
默認網關 |
192.168.0.1 |
|
默認的工作模式 |
TCPClient |
|
默認目標端口 |
8234 |
|
默認本地端口 |
20108 |
|
默認目標IP |
192.168.0.201 |
|
串口波特率 |
115200 |
|
串口參數 |
None/8/1 |
三、測試
1、將306(USR-TCP232-306，簡稱 306 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 306 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 306 供電。
2、按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。
3、給電腦設置靜態IP，設置成306默認連接的IP：192.168.0.201
4、打開設置軟件

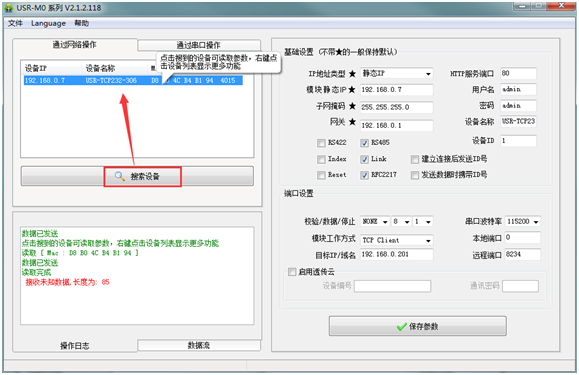

點擊“搜索設備”當搜索列表中出現306的設備后，單擊搜索到的設備，查看其配置信息(下圖為默認配置信息)。

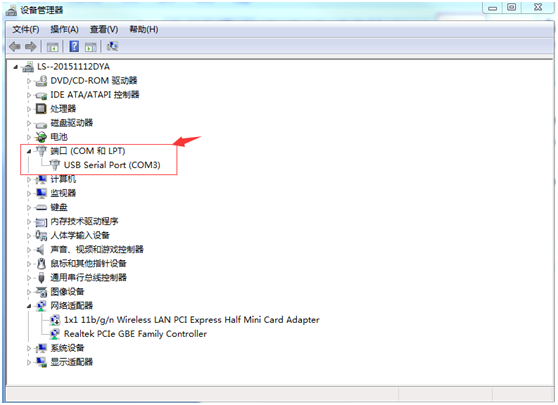

5、在設備管理器中查看端口信息，確定306串口使用的串口號，如下圖所示電腦端口號為COM3。
6、打開USR_TCP232_TEST軟件
將軟件串口設置中的串口號配置為COM3。由于設備默認協議類型為TCP Client,所以電腦端連接設備需要設置為TCP server。服務器IP設置為電腦IP：192.168.0.201
端口號設置為306默認參數中的“連接目標端口”：8234
7、如何使用虛擬串口軟件
打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述306設備采用TCP Client協議，所以此處網絡協議設置為TCP Server。目標IP和目標端口設置為306的IP和端口。然后點擊“確定”，建立虛擬串口COM1。

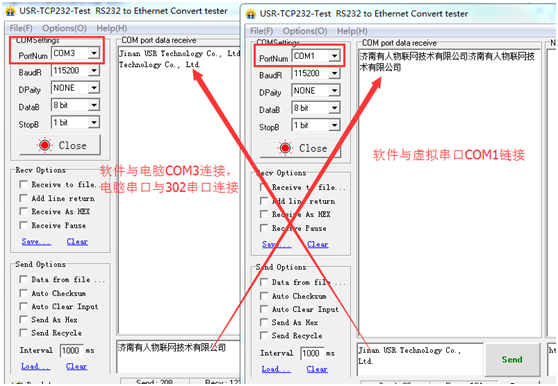

打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
四、幾種常用的聯網通信方式(暫無)
306連接路由器實現局域網通信的設置方法
306透明傳輸實現方法
306連接公網服務器設置方法
306使用花生殼動態域名結合路由器端口映射實現類似公網服務器功能
306無公網IP時使用花生殼內網映射實現外網數據采集
306使用透傳云實現一對多的數據透傳
306使用透傳云實現一對一的數據透傳
306使用HTTP GET方式向網頁服務器提交數據
306使用HTTP POST方式向網頁服務器提交數據
五、常見問題及解決辦法
1、網口燈不亮，無法通信。
答：檢查網口連接是否正常，確定模塊IP設置是靜態IP還是DHCP,DHCP的話網口直連電腦無法通信，需要連接路由器
2、測試中串口通信不上，沒有正確返回。
答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉 232是否正常。
3、測試時link燈不亮。
答：link燈不亮說明TCP未連接，檢查參數設置是否為默認;電腦的防火墻、殺毒軟件是否關閉;是否禁用其余網卡、虛擬機、VPN。
4、如何恢復出廠設置
答：a.硬件恢復出廠設置，串口服務器上reload按鍵，長按5~10s恢復
b.AT指令恢復出廠設置，指令是AT+RELD
