雙串口服務器的測試說明：
本測試是模塊默認設置連接電腦測試通信。
測試目的：
測試模塊的通信是否正常。
一、要下載的軟件
說明書：http://www.ggxxsw.cn/Download/380.html
設置軟件：http://www.ggxxsw.cn/Download/90.html
測試軟件：http://www.ggxxsw.cn/Download/27.html
虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html
視頻教程：
| N520-H7連接遠程服務器 | https://www.bilibili.com/video/BV12q4y1z72k? |
| N520-H7基本測試案例 | https://www.bilibili.com/video/BV1LL4y1H7ko? |
| USR-N 510-H7 HTTP GET和POST測試 | https://www.bilibili.com/video/BV1MM4y1c7oD? |
| 兩個USR-N510局域網內一對一透傳基本測試 | https://www.bilibili.com/video/BV1Fa411m7Ft/ |
| USR-N520modbus網關功能測試 | https://www.bilibili.com/video/BV1vZ4y1Q7cq? |
| 以太網產品無法進入配置的排查辦法和解決辦法 | https://www.bilibili.com/video/BV11S4y1D7UT? |
| 以太網wifi系列產品進入內置網頁辦法，恢復出廠設置辦法 | https://www.bilibili.com/video/BV1uL411j7VG? |
二、設備默認參數
項目 |
內容 |
用戶名 |
admin |
密碼 |
admin |
模塊的IP地址 |
192.168.0.7 |
模塊的子網掩碼 |
255.255.255.0 |
模塊的默認網關 |
192.168.0.1 |
工作方式 |
TCP Sever |
端口1默認的本地端口 |
23 |
端口2默認的本地端口 |
26 |
串口波特率 |
115200 |
串口參數 |
None |
三、測試
注意：N520出廠默認2個串口均是RS232,測試使用的是端口1。
1.N520(USR-N520，簡稱 N520 下同)通過串口線(或USB 轉RS232串口線)將RS232接口與計算機相連接，通過網線將 N520的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給其供電。觀察N520電源指示燈及工作指示燈狀態是否正常：紅燈常亮，綠燈閃爍。網口指示燈狀態是否正常：網口綠色燈常亮，黃色燈閃爍。

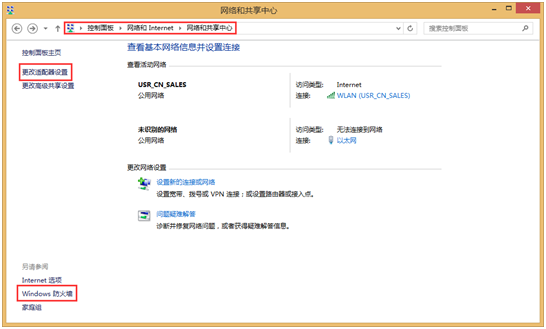

2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

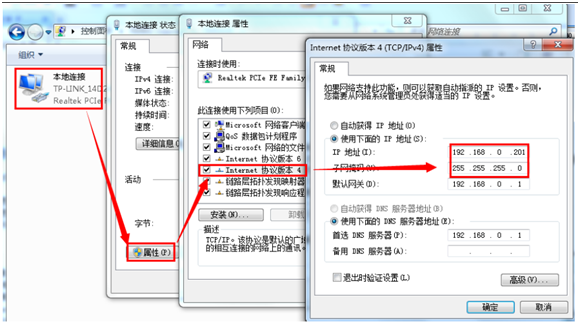

3.給電腦設置靜態IP，要與520的IP在同一個網段(520默認參數見表1)。

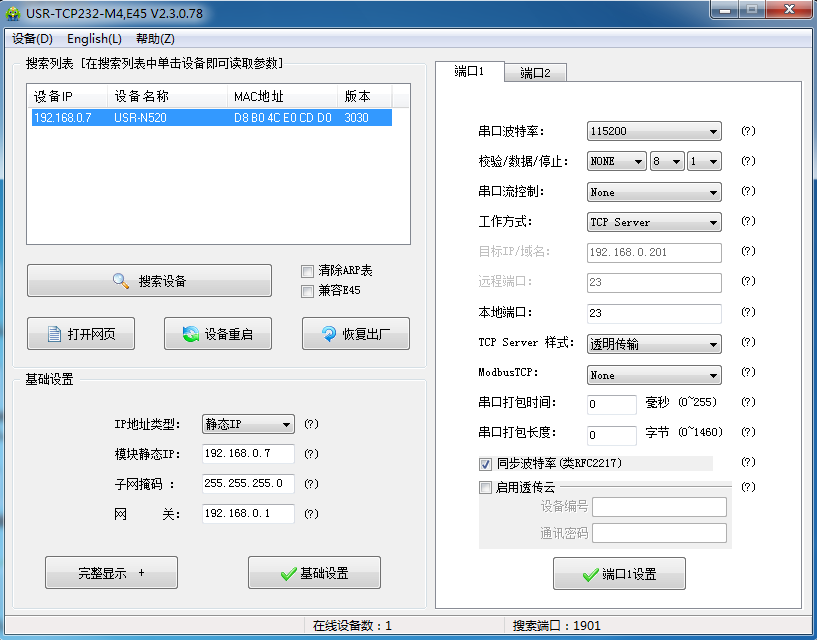

4.打開設置軟件
點擊“搜索設備”當搜索列表中出現520的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

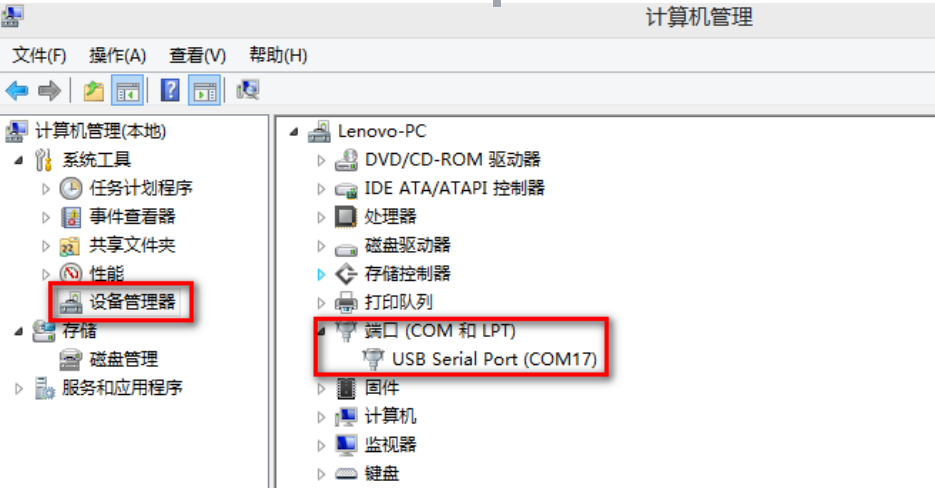

5.在設備管理器中查看端口信息，確定520串口使用的串口號，如下圖所示電腦端口號為COM17。

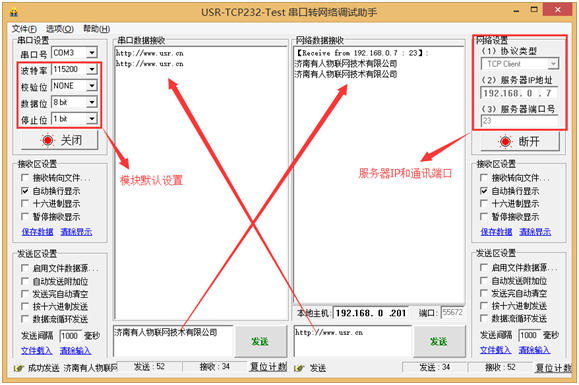

6.打開USR_TCP232_TEST軟件
將軟件串口設置中的串口號配置為COM17。由于設備默認協議類型為TCP SERVER,所以電腦端連接設備需要設置為TCP CLIENT連接設備。目標IP設置為IP：192.168.0.7，目標端口號為N520 端口1的本地端口號：23，點擊連接。
端口號：23
7.如何使用虛擬串口軟件

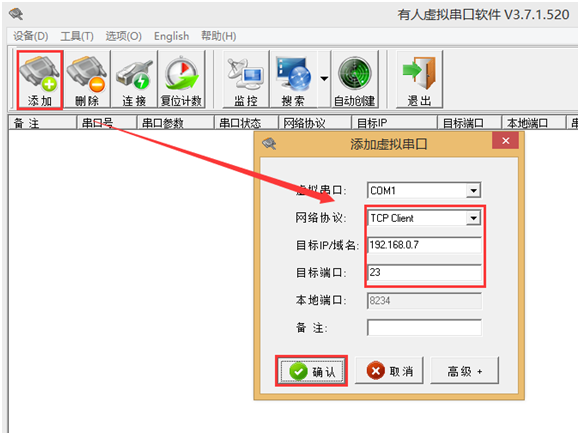

打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述N520設備采用TCP SERVER協議，所以此處網絡協議設置為TCP CLIENT。目標IP設置為N520的IP：192.168.0.7 目標端口號為N520 端口1的本地端口號：23，然后點擊“確定”，建立虛擬串口COM1。

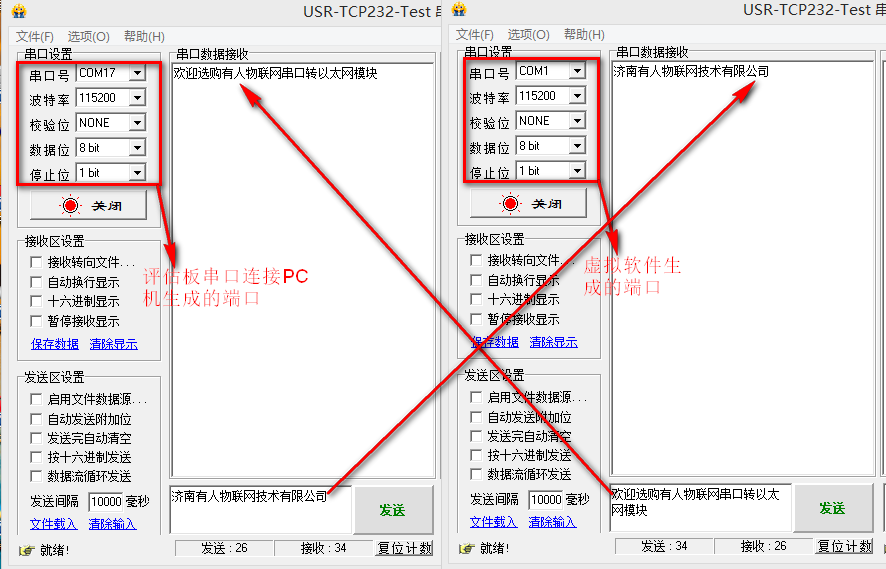

打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
四、幾種常用的聯網通信方式(暫無)
N520連接路由器實現局域網通信的設置方法
N520透明傳輸實現方法
N520連接公網服務器設置方法
N520使用花生殼動態域名結合路由器端口映射實現類似公網服務器功能
N520無公網IP時使用花生殼內網映射實現外網數據采集
N520使用透傳云實現一對多的數據透傳
N520使用透傳云實現一對一的數據透傳
N520使用HTTP GET方式向網頁服務器提交數據
五、常見問題及解決辦法
1、網口燈不亮，無法通信。
答：檢查網口連接是否正常，確定模塊IP設置是靜態IP還是DHCP,DHCP的話網口直連電腦無法通信，需要連接路由器.
2、測試中串口通信不上，沒有正確返回。
答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉RS232是否正常。
3、如何恢復出廠設置
答：a.硬件恢復出廠設置，給模塊上電后，按住reload按鍵保持5s，網口燈熄滅，然后將reload按鍵松開。
b.軟件恢復出廠設置，通過設置軟件的設置功能恢復出廠設置。
c.AT指令恢復出廠設置，進入AT指令模式，發送指令AT+CLEAR
