USR-N510-H7采集modbus rtu數據上報遠程服務器示例
一、資料下載
USR-N510-H7 說明書 （完整版）下載鏈接：http://www.ggxxsw.cn/Download/1098.html
USR-N510-H7 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1099.html
USR-N510-H7 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1100.html
USR-N510-H7 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/383.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html
MODBUS SLAVE軟件可以百度下載。
二、硬件連接
1、所需物品
USR-N510-H7 產品 1臺
12V電源適配器 1個
超五類網線 1根
筆記本電腦 1臺
USR-RS485串口線1條
2、硬件連接

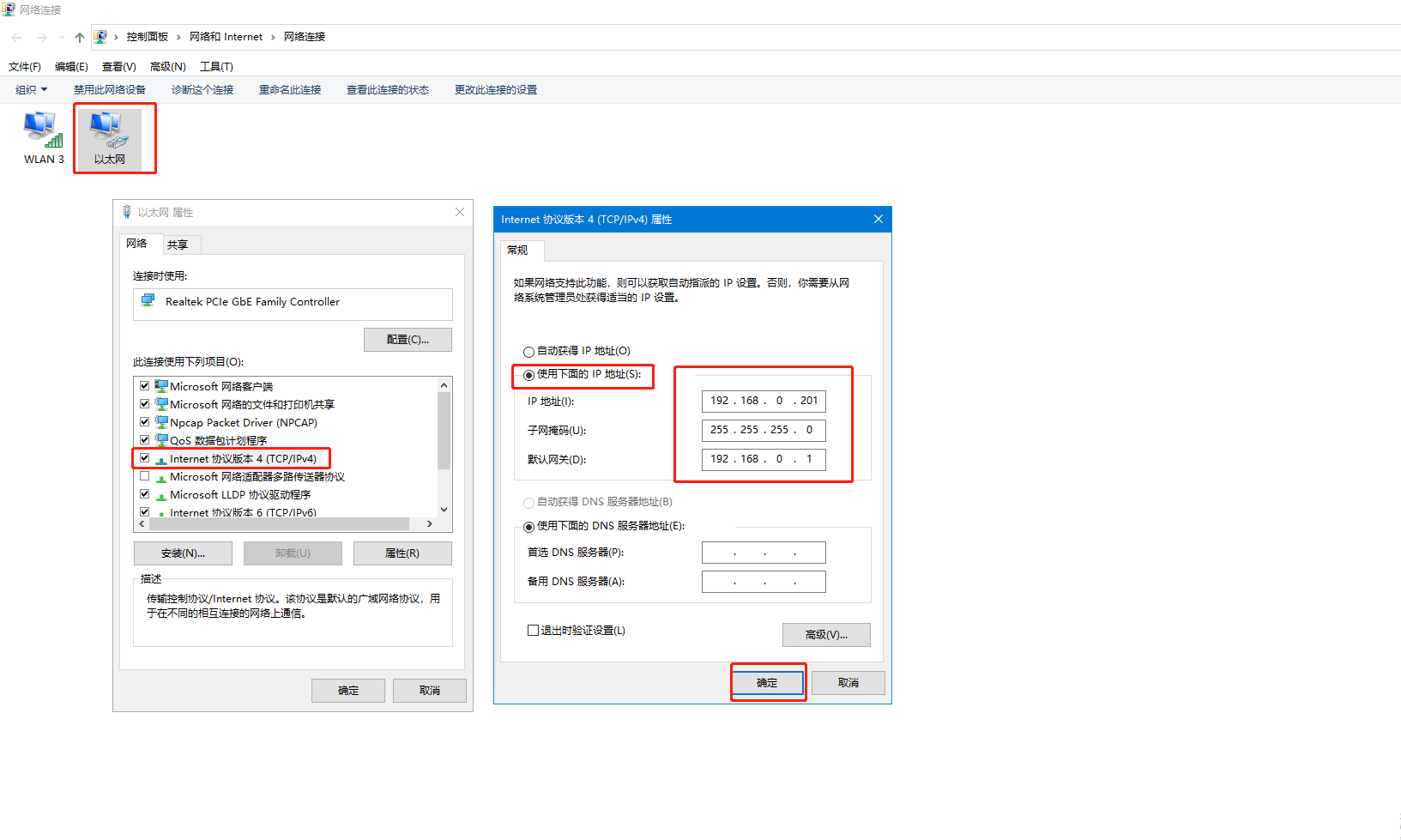

USR-N510-H7 網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，485串口接USB-RS485串口線，然后產品接12V電源適配器上電。
電腦提前下載打開H7設置軟件和網絡調試助手。
電腦關閉防火墻，禁用其他網卡。
USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。

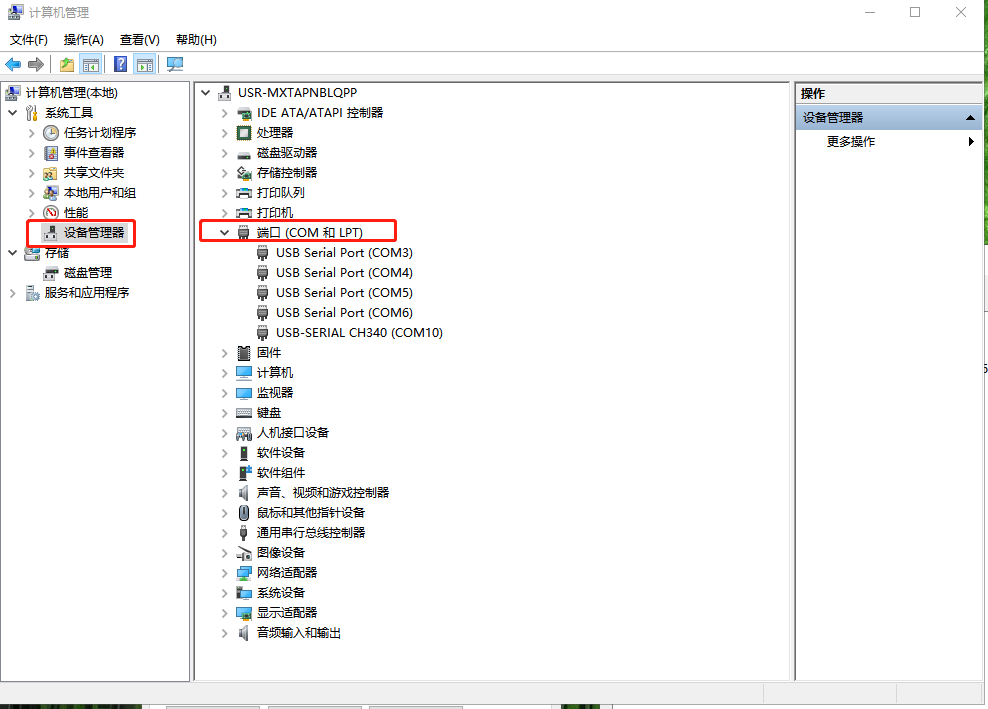

3、確認串口線的串口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-N510-H7的USB-RS485串口線COM口號，COM10。
三、USR-N510-H7參數設置

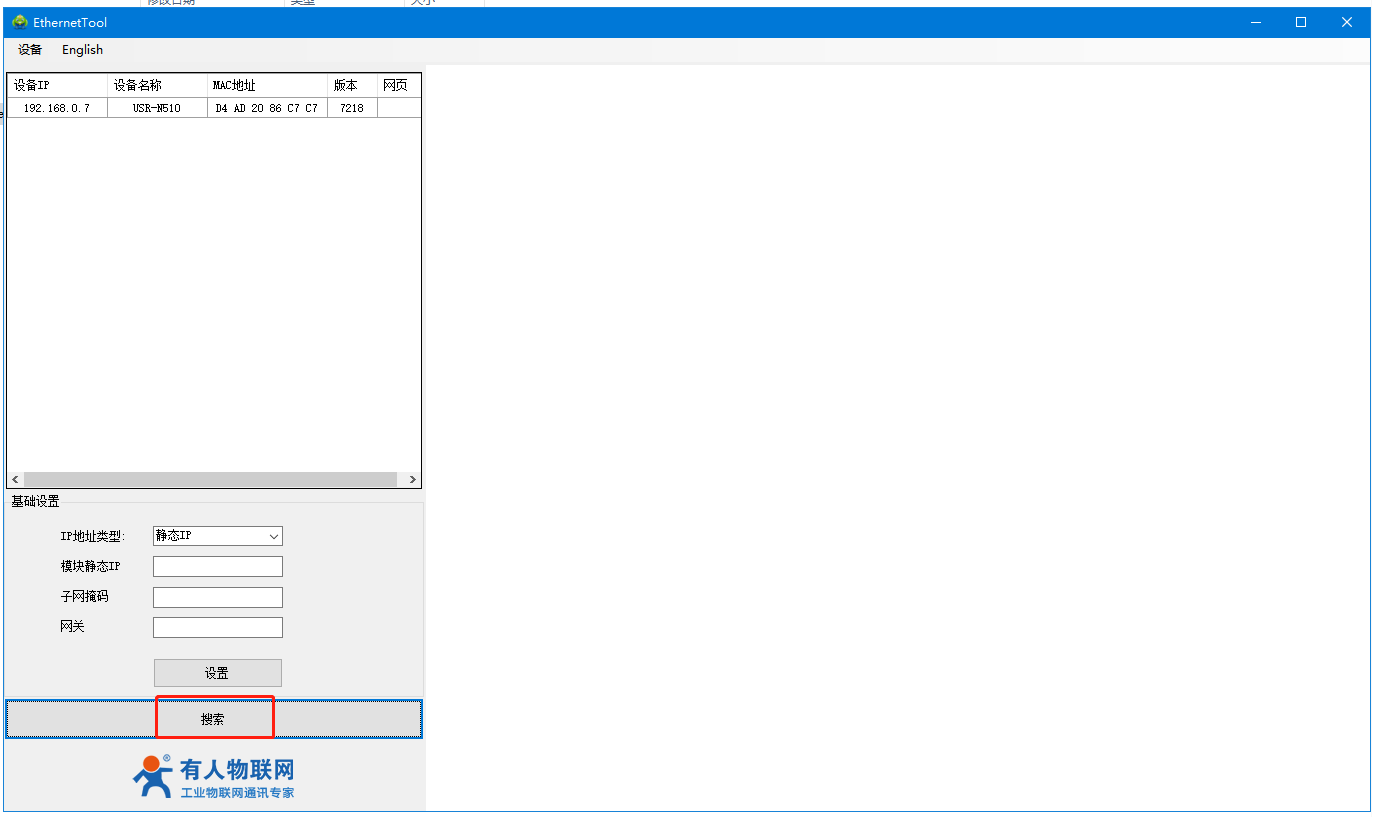

1、局域網搜索N510 IP

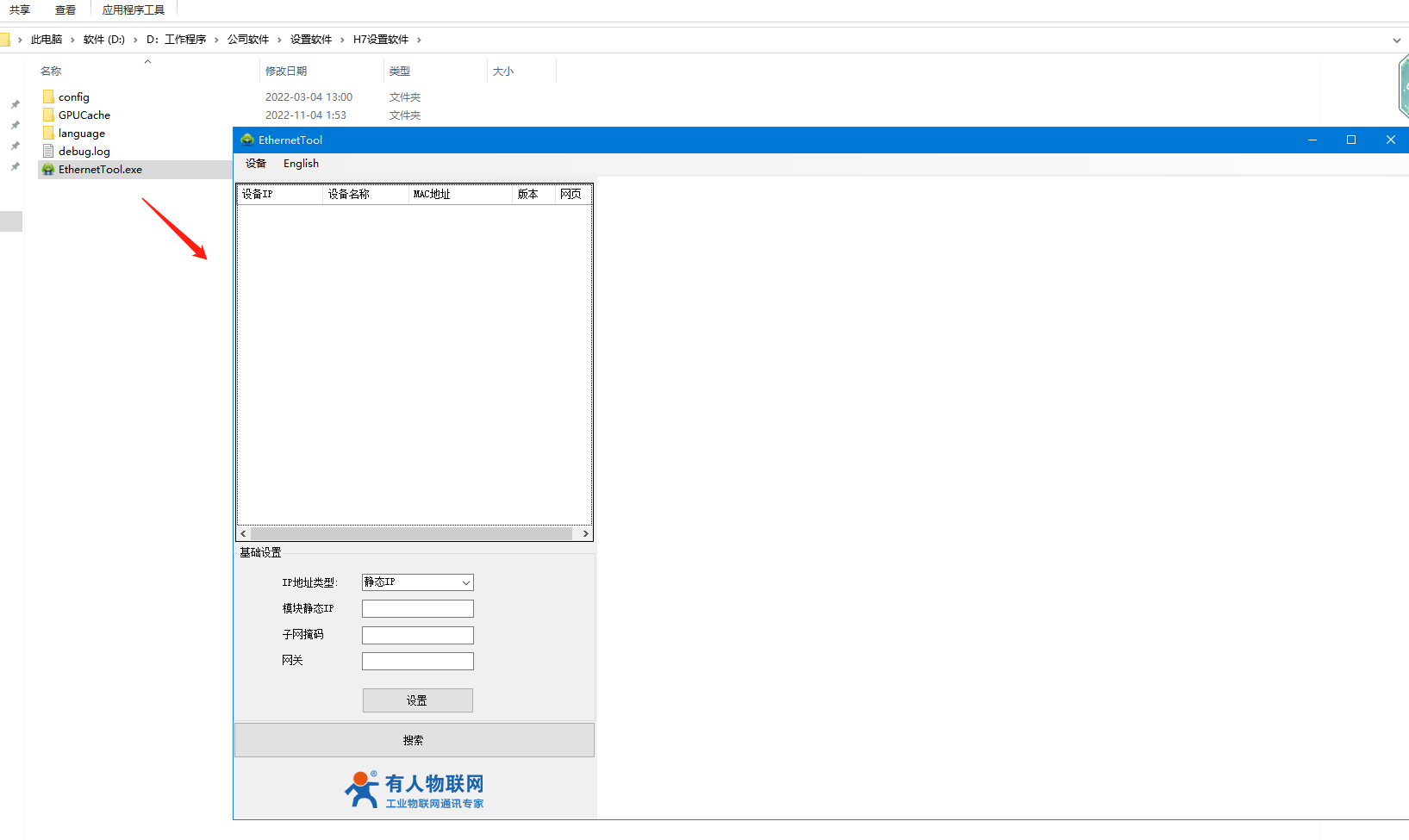

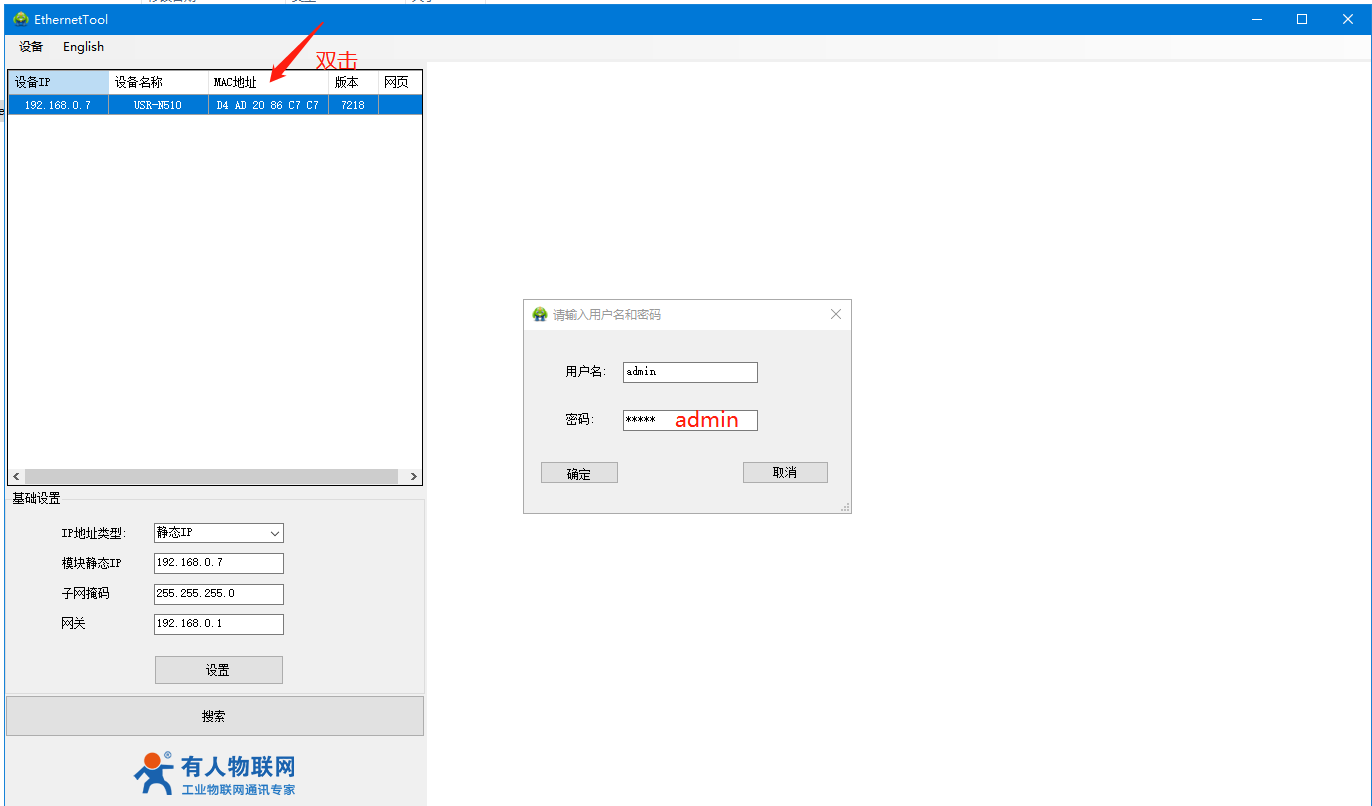

N510和電腦網線直連，打開H7軟件，搜到N510的IP。用戶名和密碼都是admin。

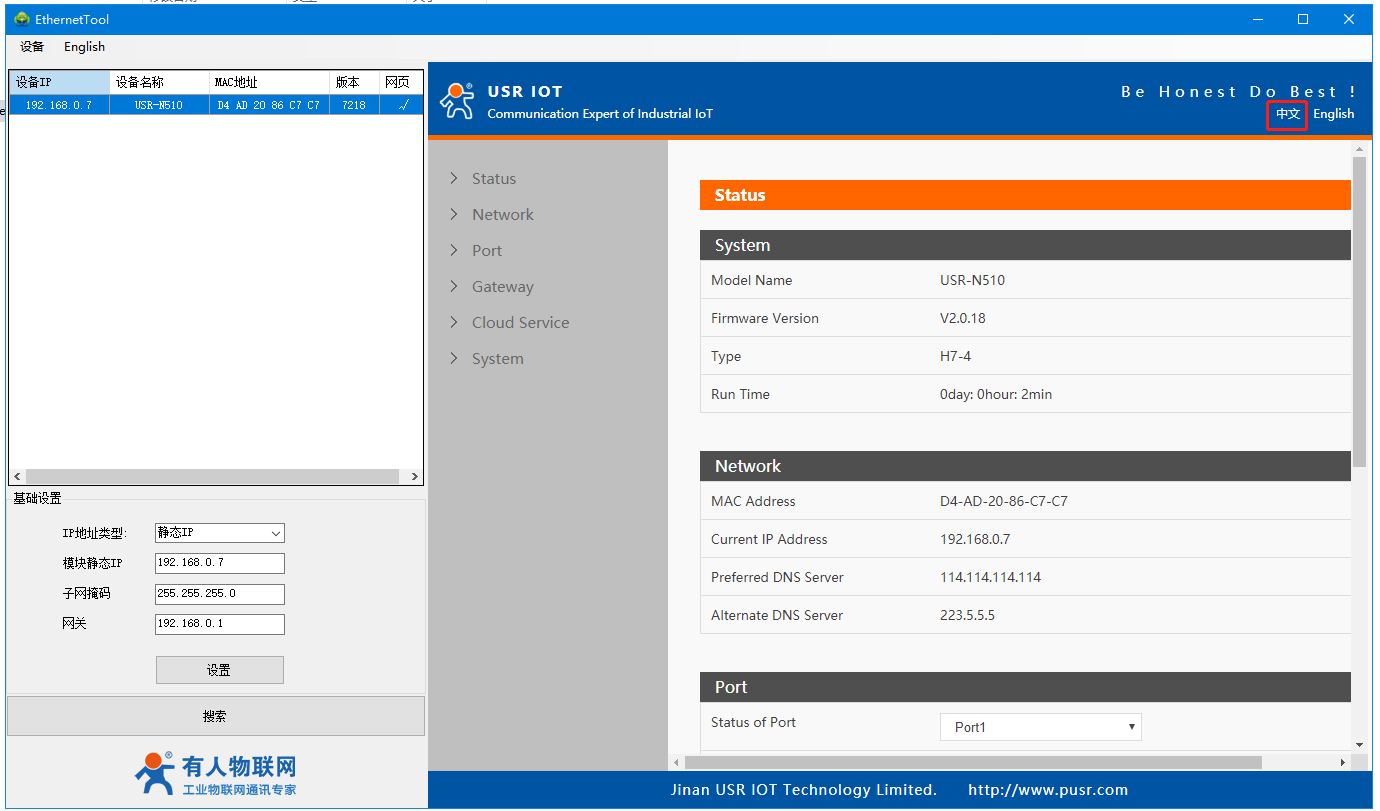

2、N510網頁切換中文顯示
3、設置端口1參數

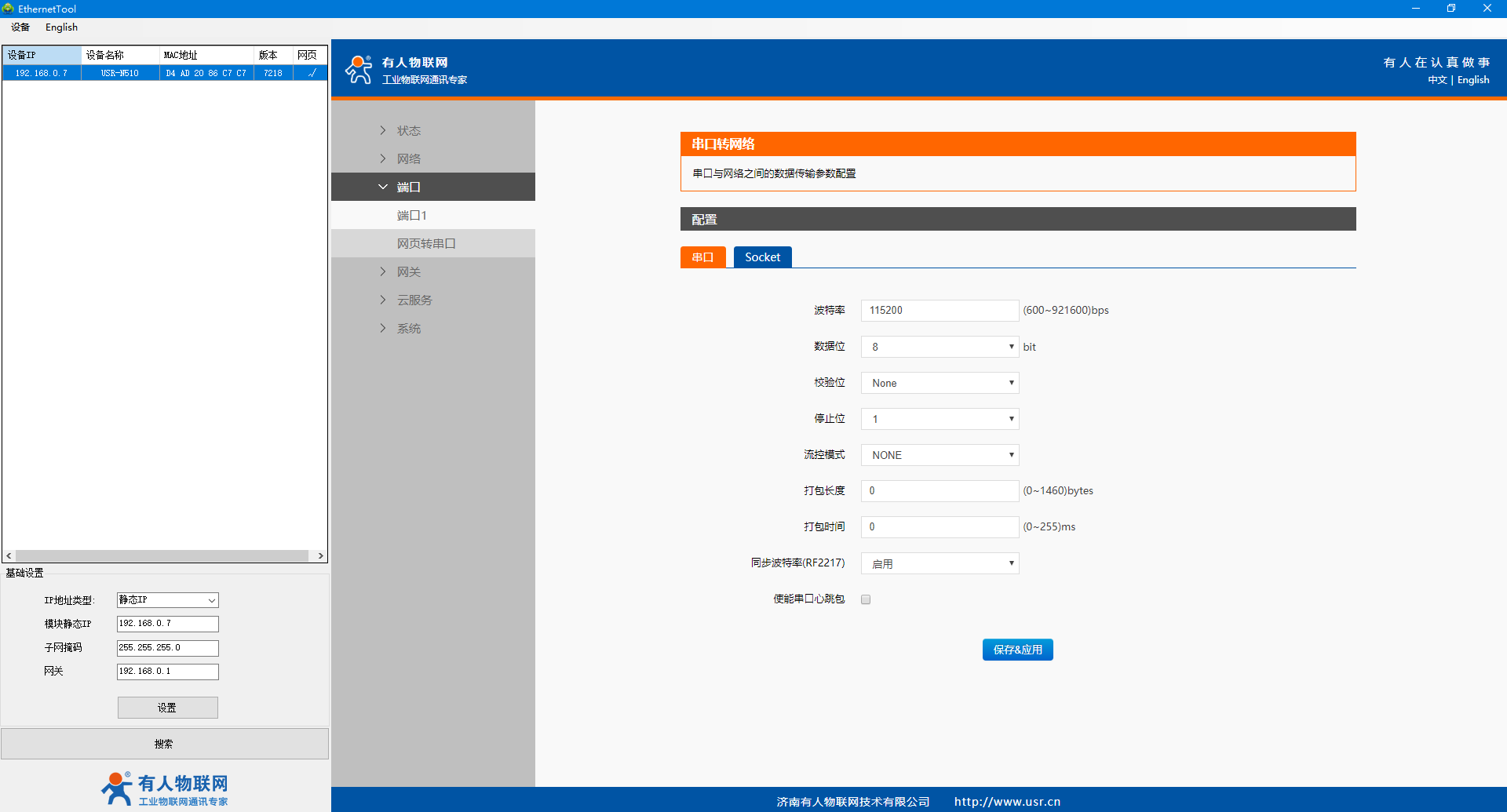

（1）串口參數波特率是默認115200，NONE，8,1

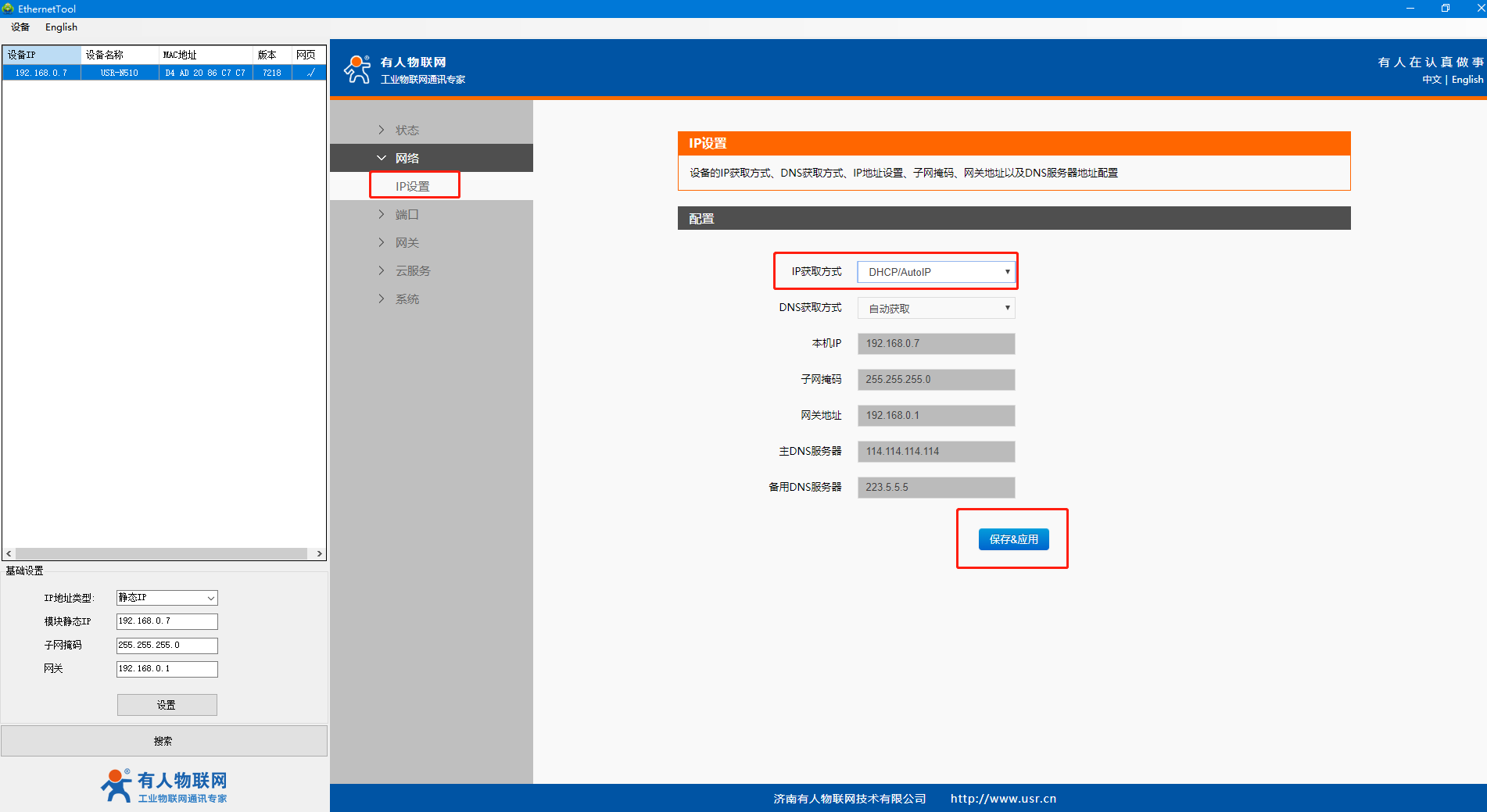

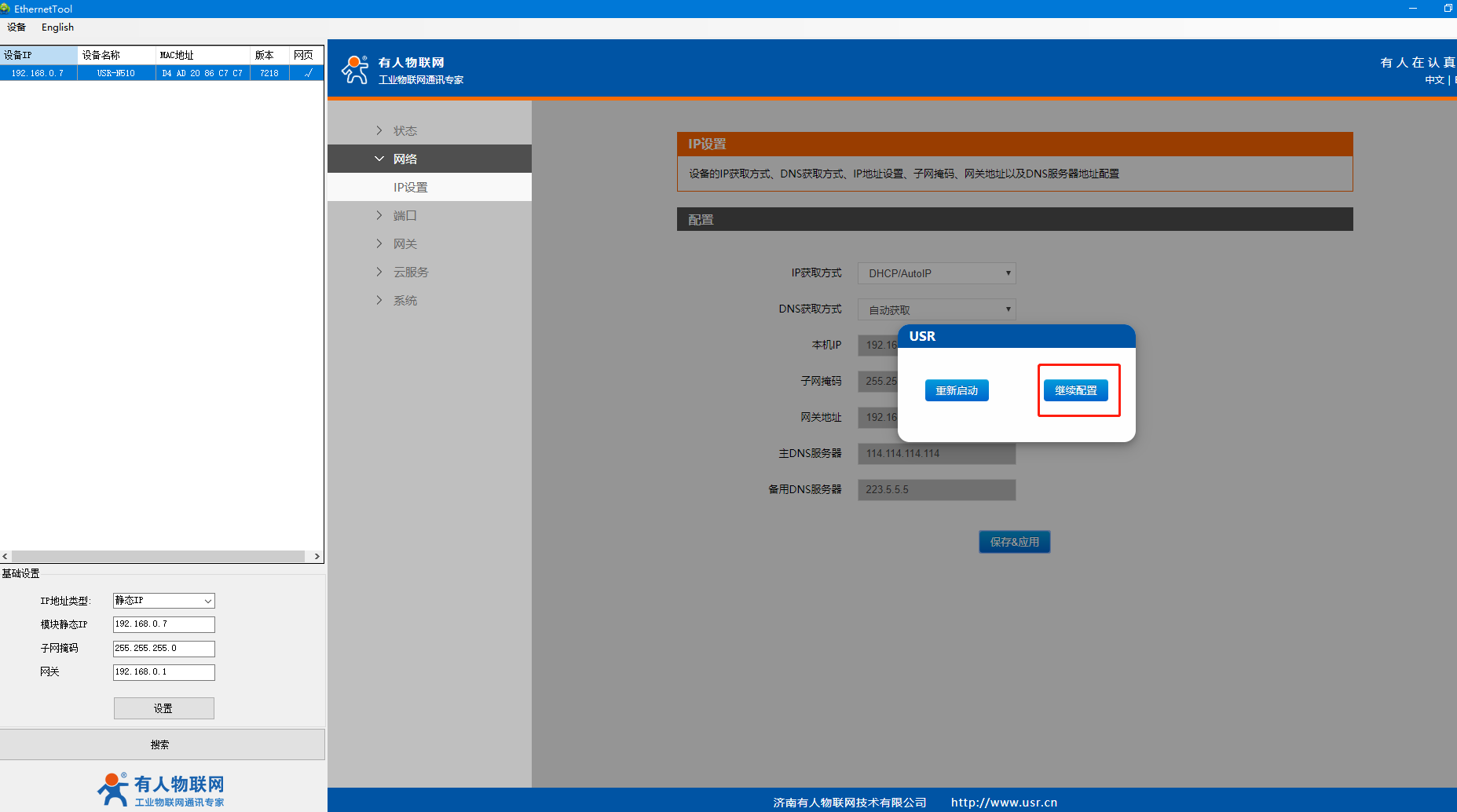

（2）IP設置，靜態IP改DHCP，點擊保存&應用。彈出對話框，點擊繼續配置，等設置完所有參數，再重新重啟。

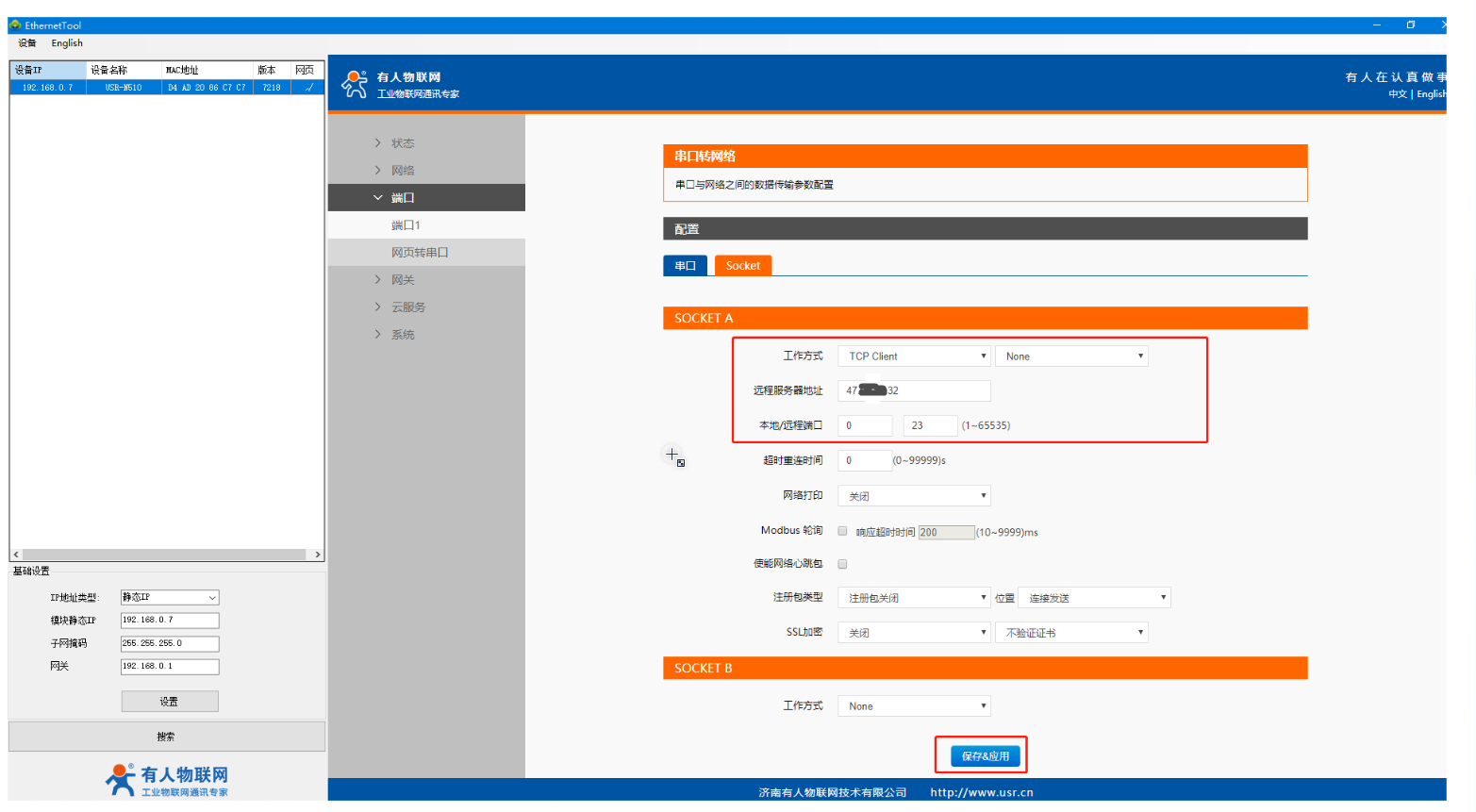

（3）Socket參數設置：
工作方式：TCP client
遠程服務器地址(填要連接遠程服務器IP）
遠程端口：23
點擊保存&應用

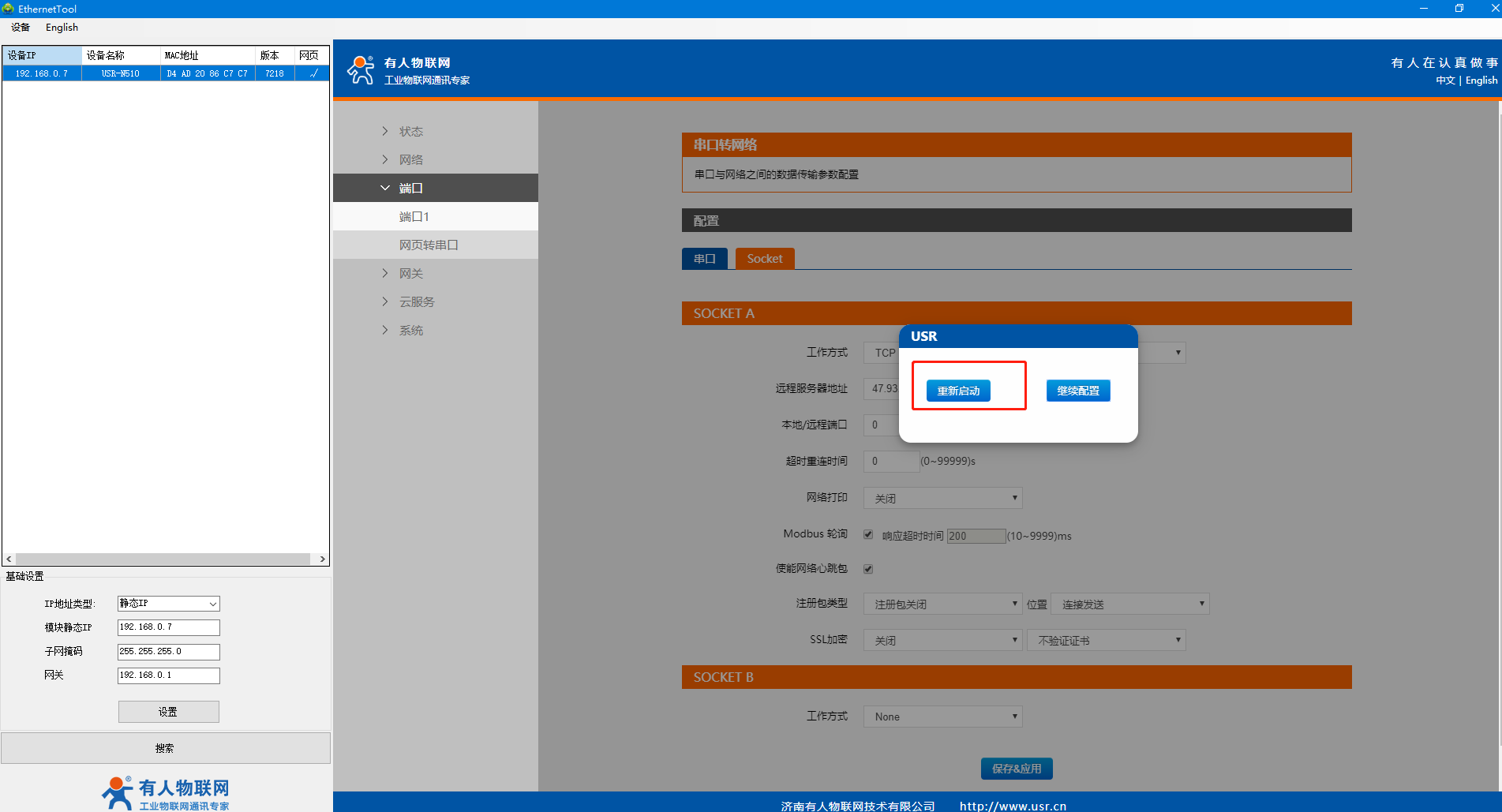

（4）最后點擊重新啟動，USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。
四、MODBUS軟件設置

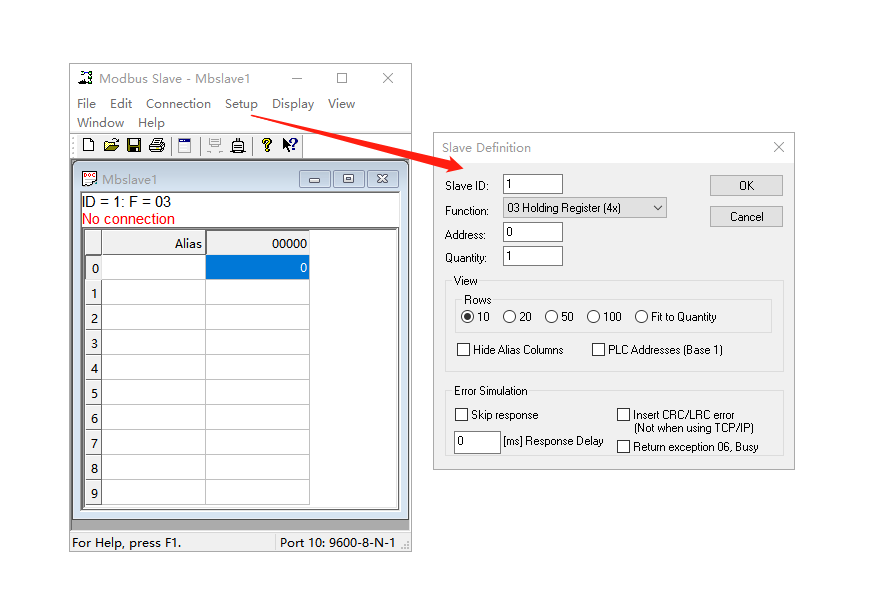

1、MODBUS軟件的 Setup設置
在USR-N510-H7串口線接的電腦上安裝MODBUS SLAVE軟件，點擊Setup
Slave ID：1（從機地址測試用1）
Function: 03（讀寄存器功能碼）
Address：0（寄存器起始地址用0）
Quantity：1（從起始地址開始寄存器地址數量）
2、MODBUS軟件的 Connection設置

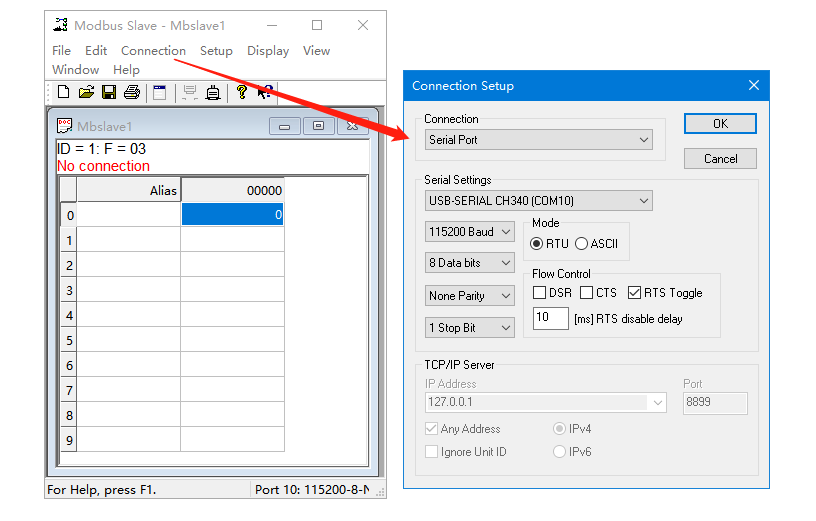

Modbus Slave軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-N510-H7的串口參數115200，最后點擊OK。
五、MODBUS RTU采集

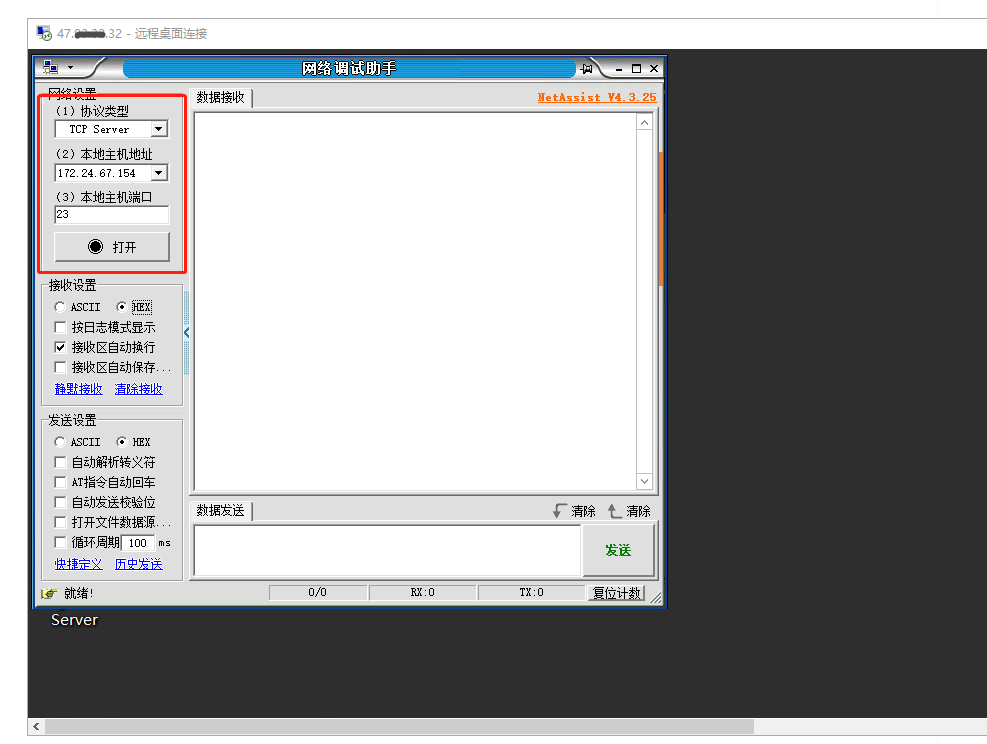

1、登陸遠程服務器，打開網絡助手，做TCP server，端口23，點擊打開。
2、MODBUS RTU數據采集
（1）勾選HEX，輸入一條MODBUS RTU命令，01 03 00 00 00 01 84 0A，其中01是從機號，03是功能碼，00 00是寄存器起始地址，00 01是寄存器數量，84 0A是MODBUS RTU校驗位。這條命令是采集從機地址1，寄存器地址0的數據。

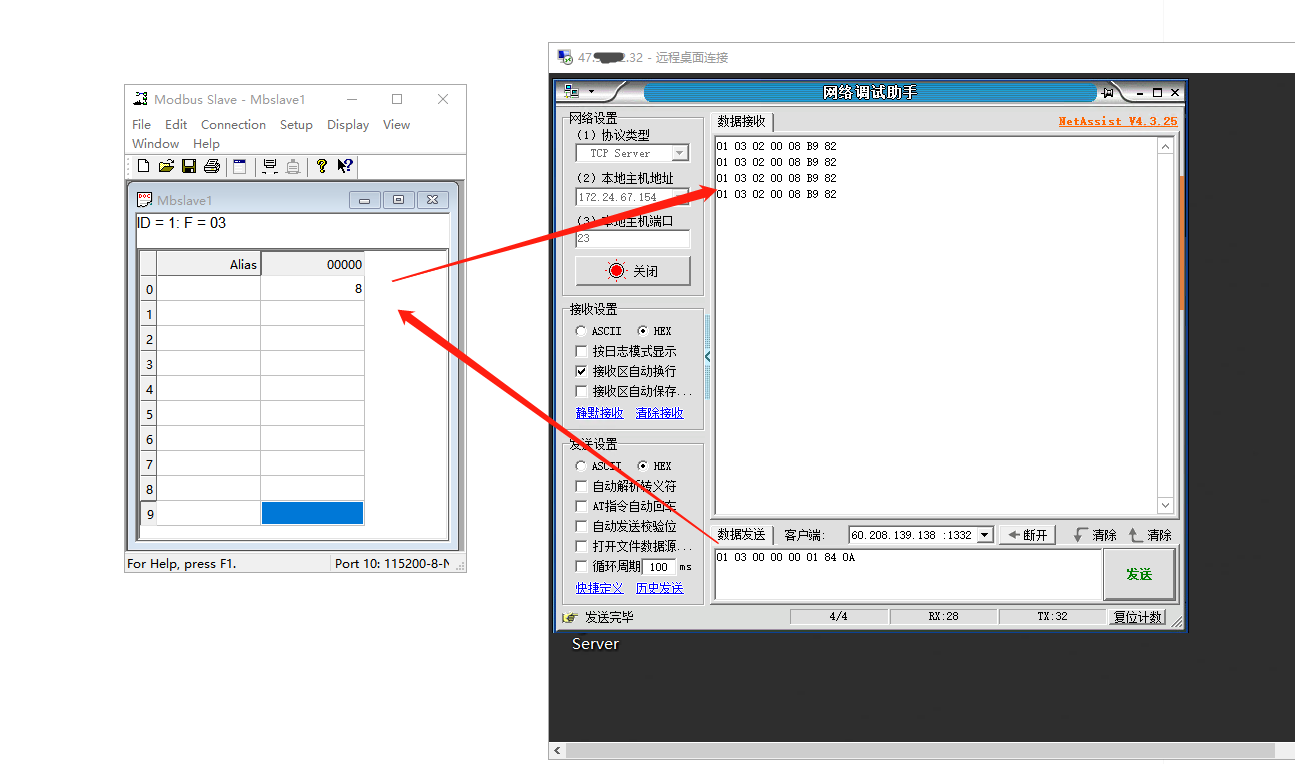

（2）改變MODBUS SLAVE寄存器地址里面的數據，填數據8。遠程服務器網絡助手發送命令，采集數據，收到十六進制的MODBUS RTU信息，01 03 02 00 08 B9 82，其中01是從機號，03是功能碼，02是數據占用字節長度，00 08（十六進制）是寄存器地址0里面的數據十進制8，B9 82是MODBUS RTU校驗位。

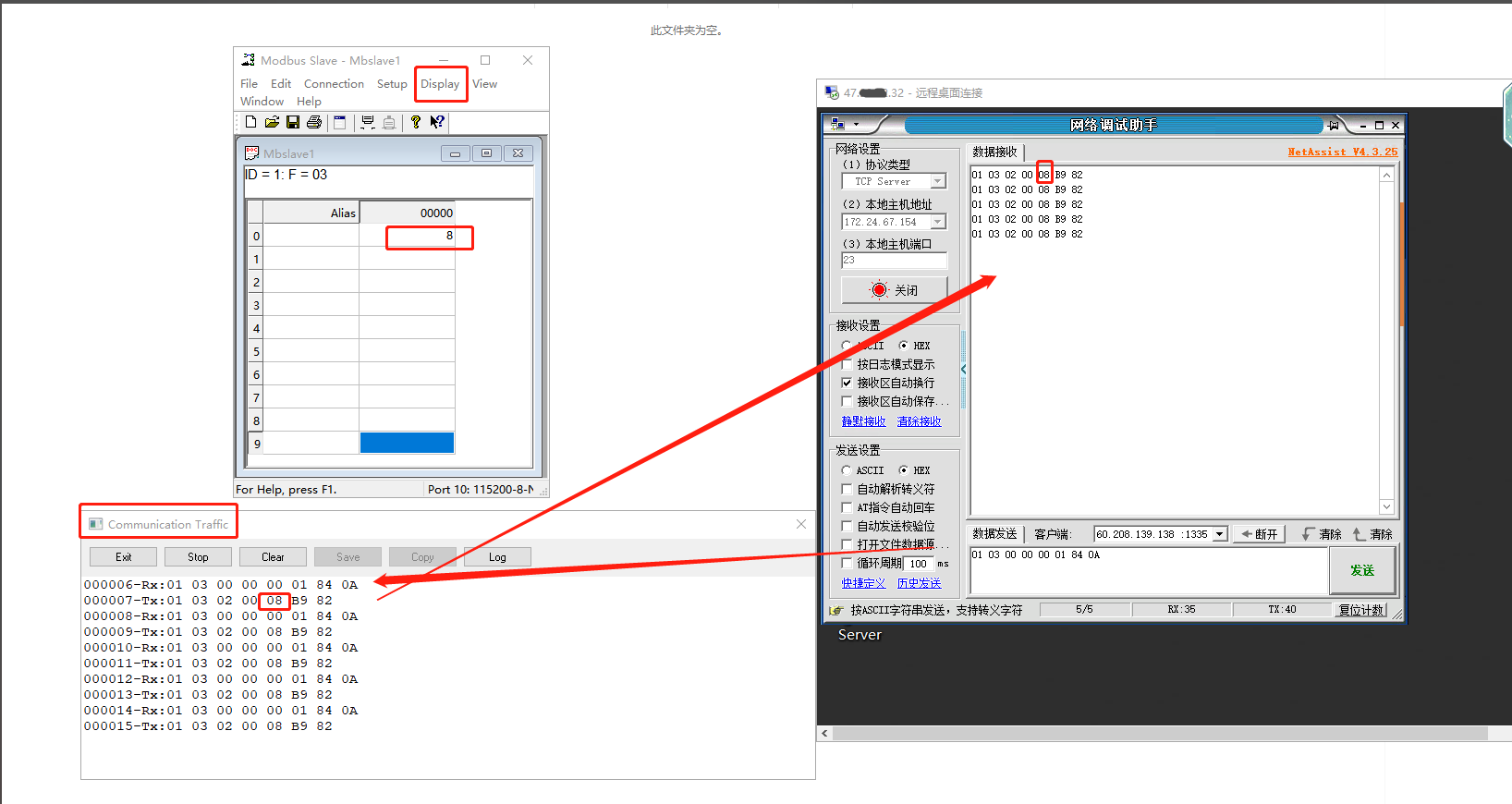

3、數據監控，MODBUS SLAVE，點擊Display,找到Communication Traffic，點開就可以看到后臺數據交互，發送和接收。
編寫人：金志方 編寫日期：2024-07-25
審核人：金志方 審核日期：2024-07-25
訂正版本：V1.0 訂正內容：初稿
