USR-N510-H7連接有人云（V6）采集645-97電表數據示例
一、資料下載
USR-N510-H7 說明書 （完整版）下載鏈接：http://www.ggxxsw.cn/Download/1098.html
USR-N510-H7 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1099.html
USR-N510-H7 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1100.html
USR-N510-H7 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/383.html
二、硬件連接
1、所需物品
USR-N510-H7 產品 1臺
12V電源適配器 1個
645-97協議電表 1個
筆記本電腦 1臺
聯外網的路由器 1個
2、硬件連接
USR-N510-H7 的485串口接645-97電表的485串口，A接A，B接B，USR-N510-H7需要修改串口參數，和電表的串口參數保持一致。然后USR-N510-H7接12V電源適配器上電。
3、645-97電表
本案例，是接下面的電表實際測試。

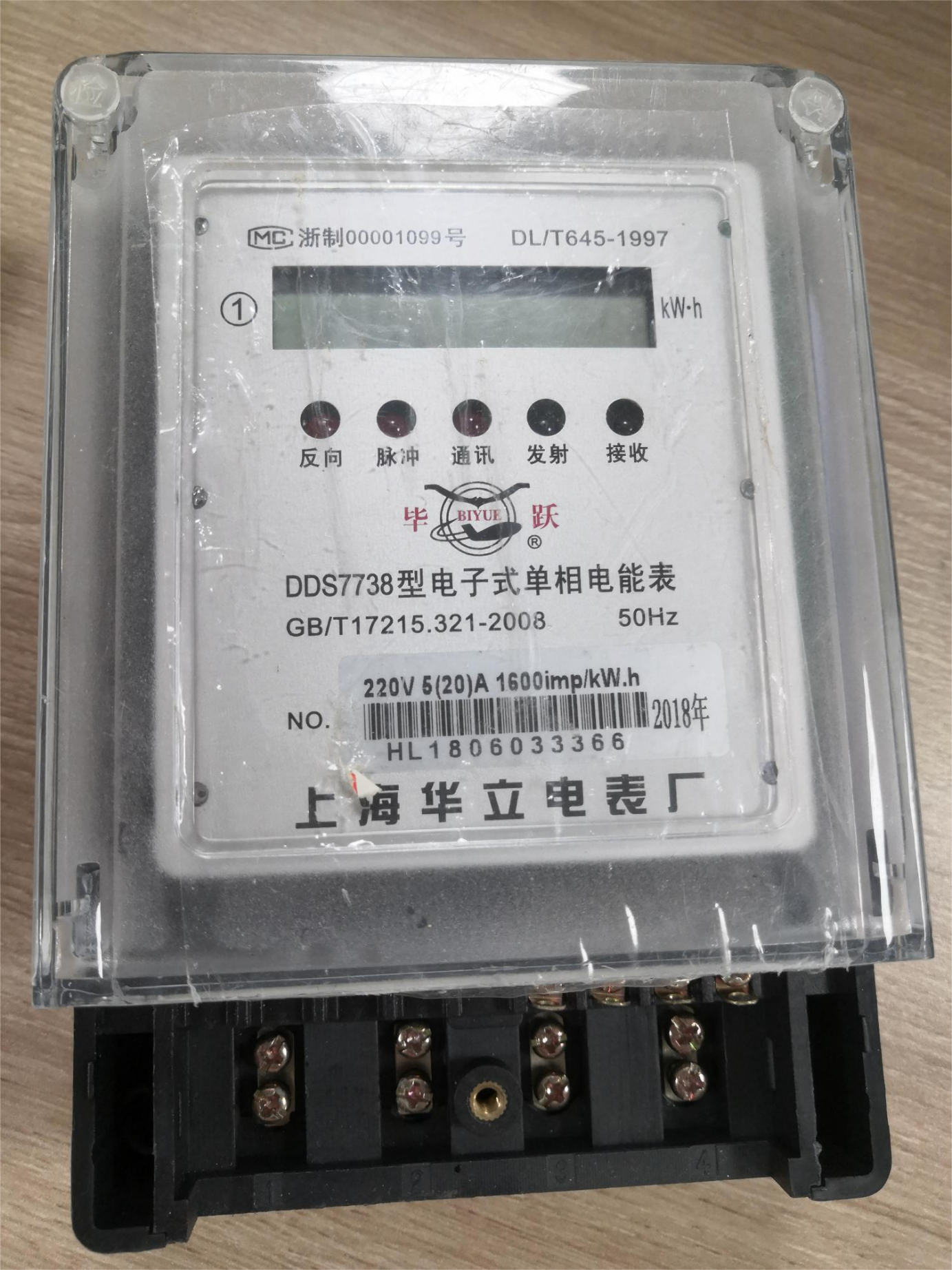

海華立電表廠，DDS7738型電子式單相電能表 1個
表號：1806033366
單相220V輸入電源線 1根

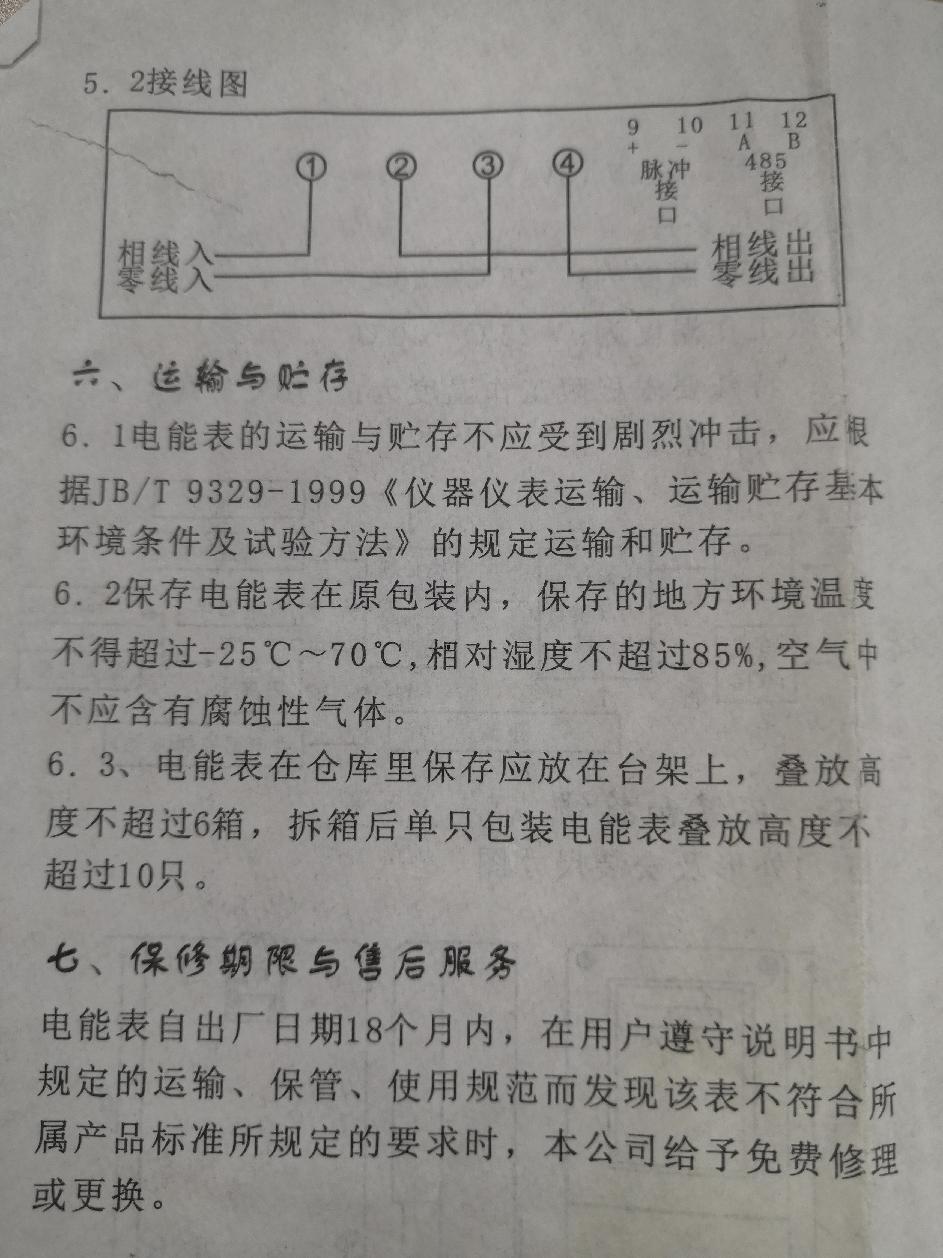

電能表使用220V交流供電（相線入和零線入），電能表輸出接220V插排（相線出和零線出），給其他設備提供電源。
備注：注意電能表接線，要按照電能表使用說明書去接線，接線要正確，接線之前，找其他人確定接線無誤，再上電。
三、有人云設置

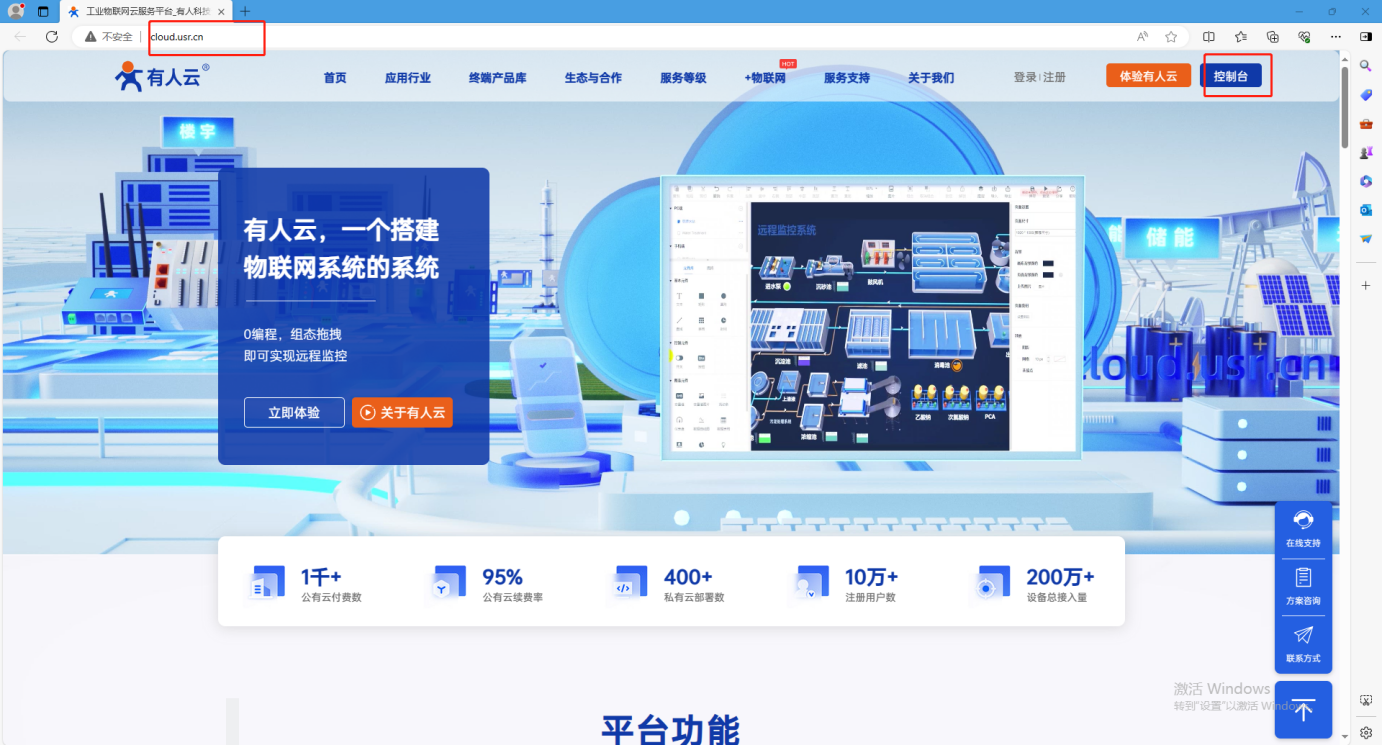

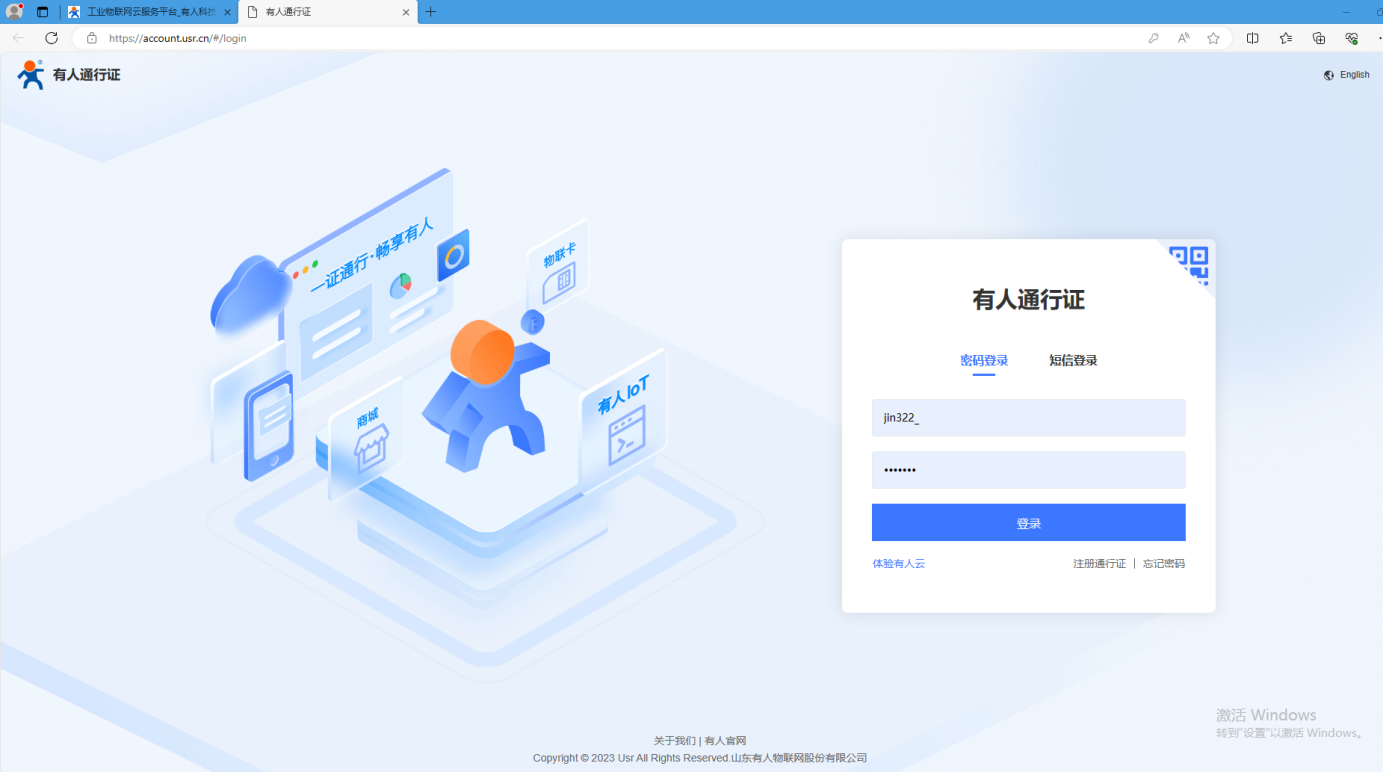

1、登陸有人云賬號
2、添加網關

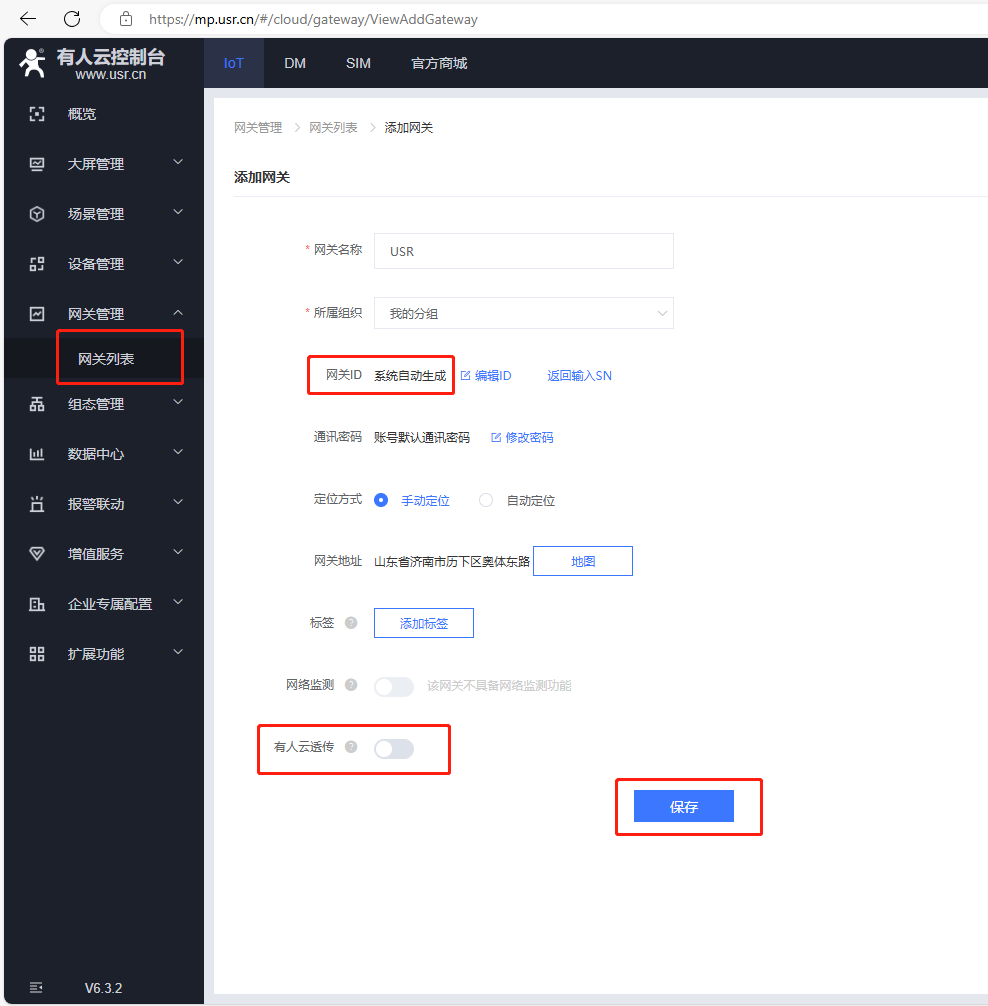

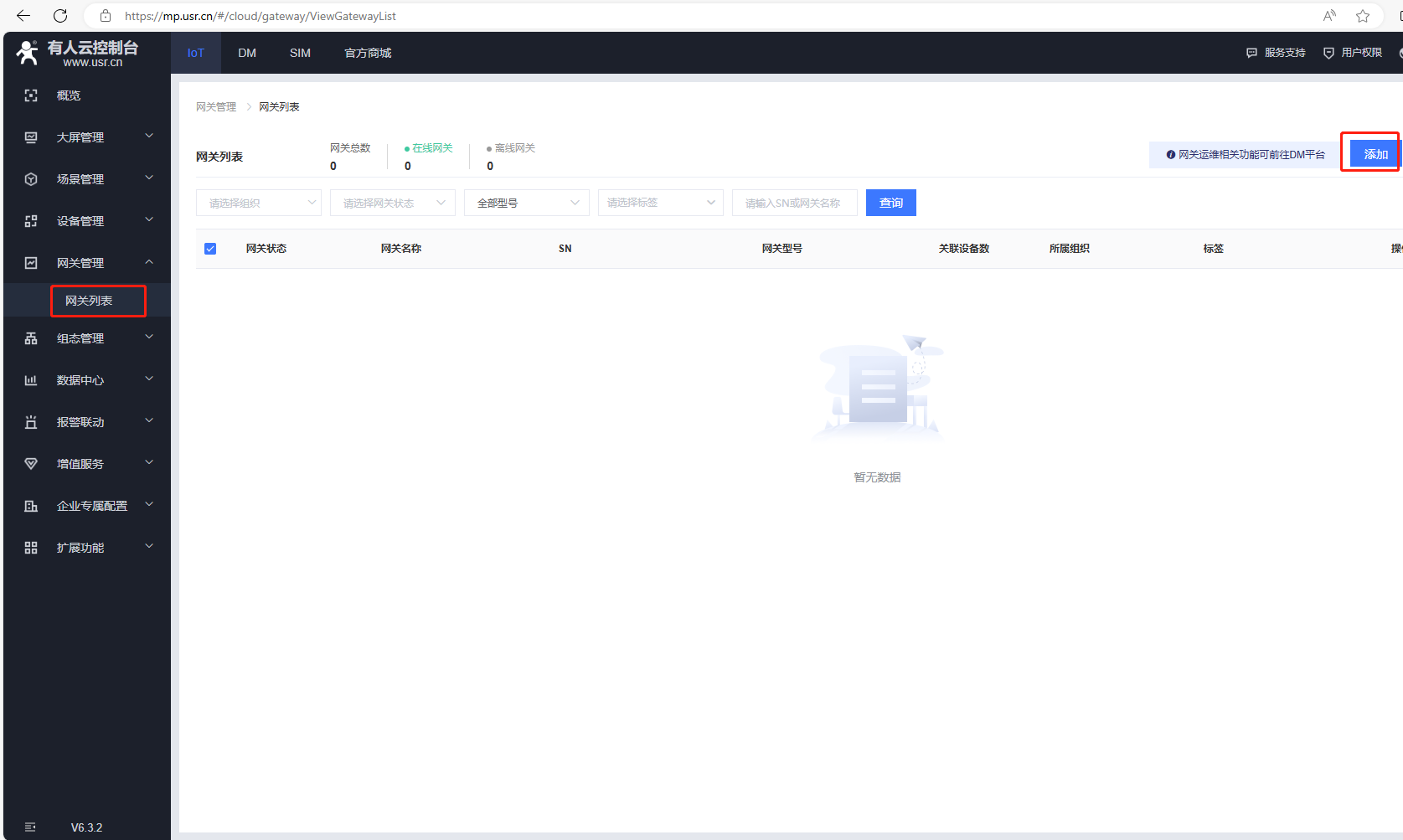

（1）打開有人云的網關列表，點擊添加。

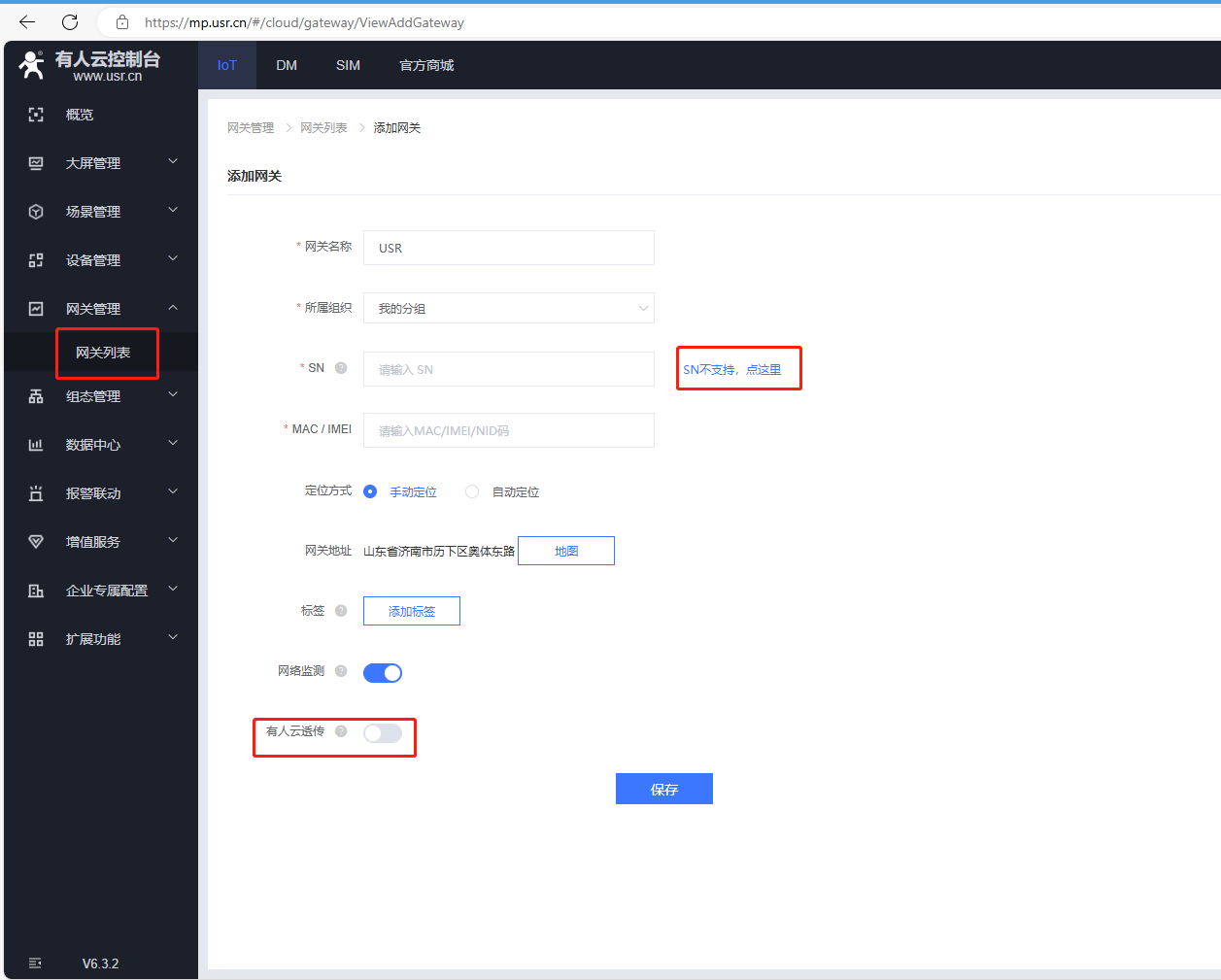

（2）USR-N510-H7添加有人云，點擊SN不支持點這里，有人云透傳功能需要關閉，點擊保存。

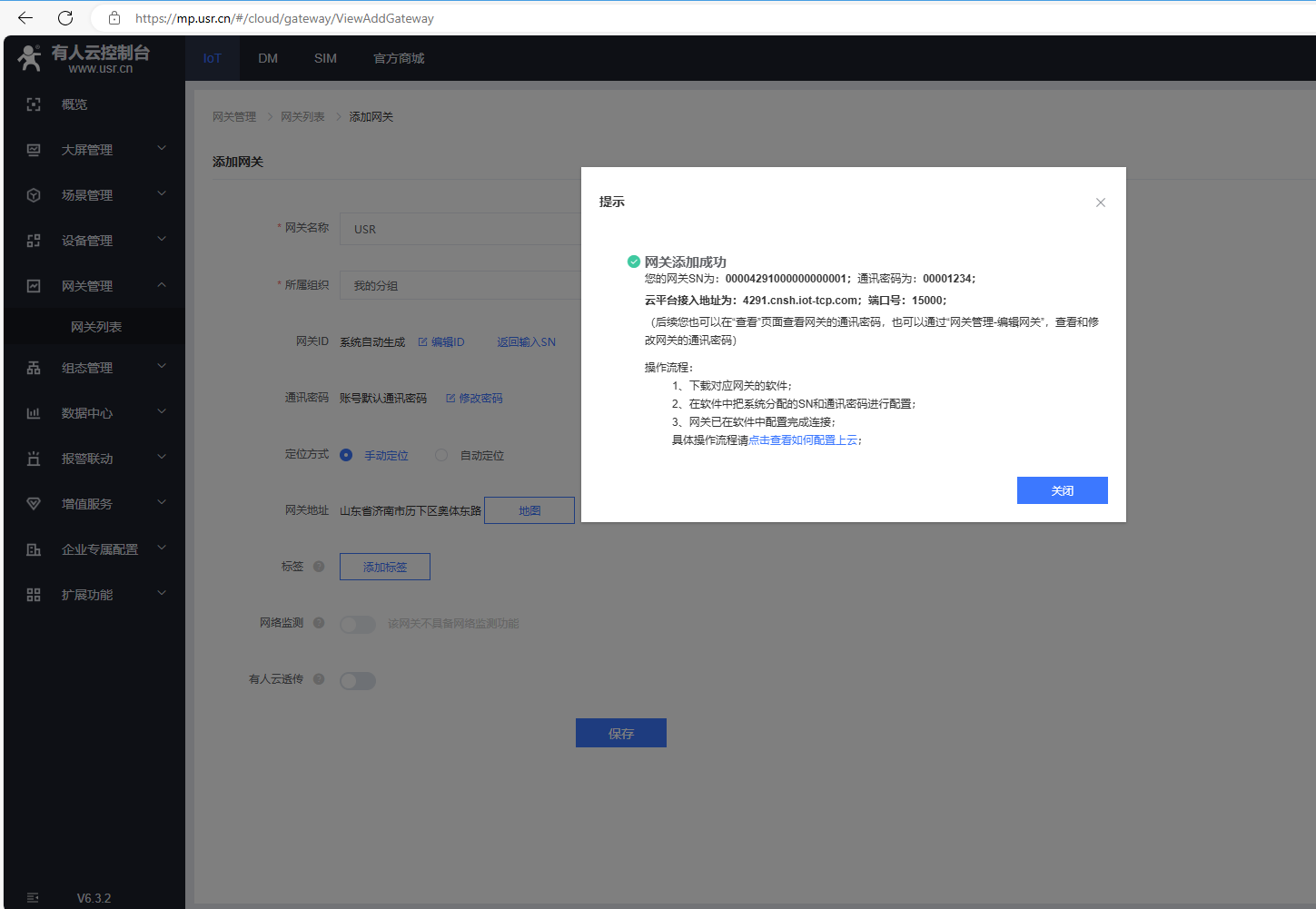

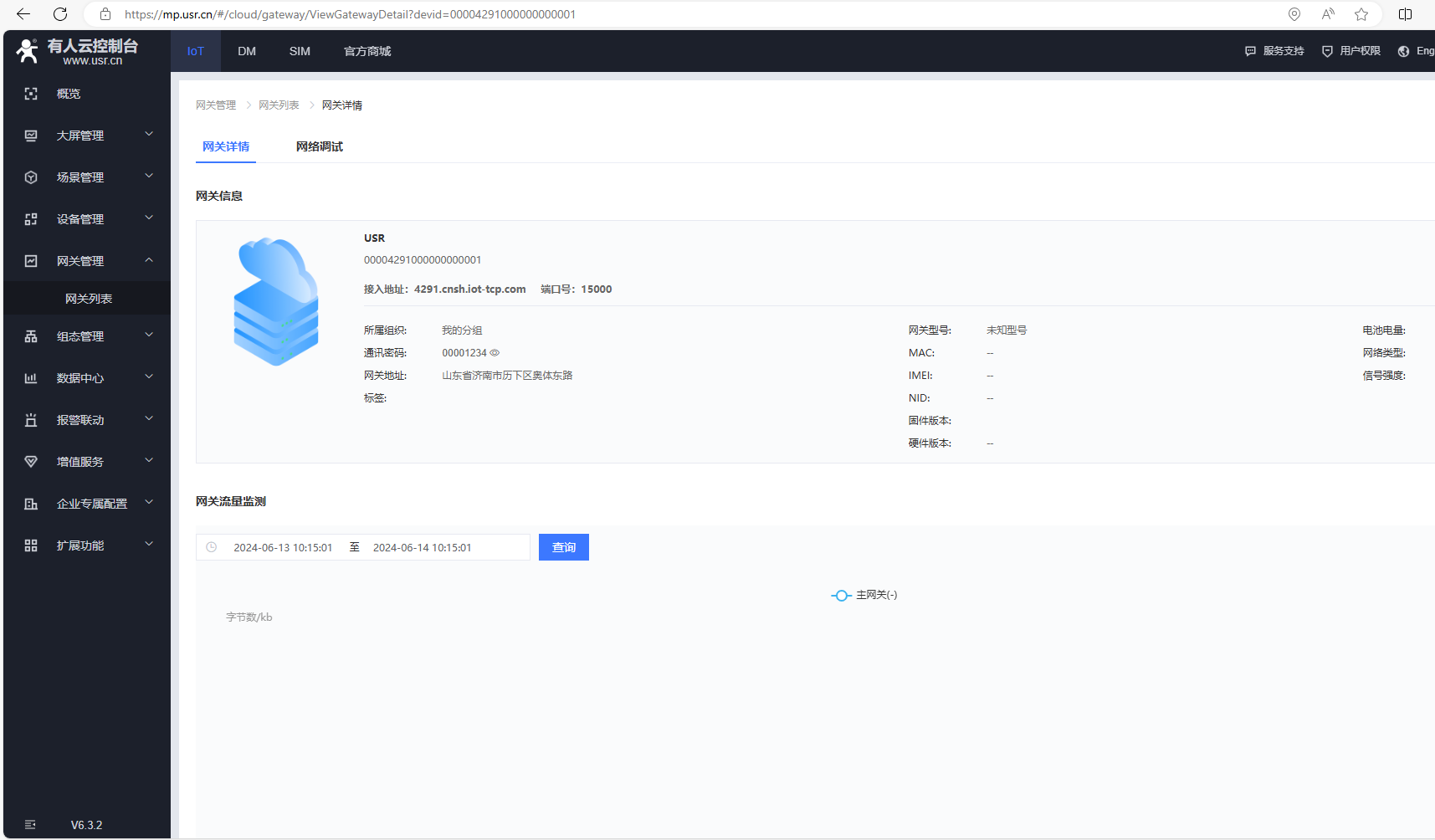

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。
3、添加設備

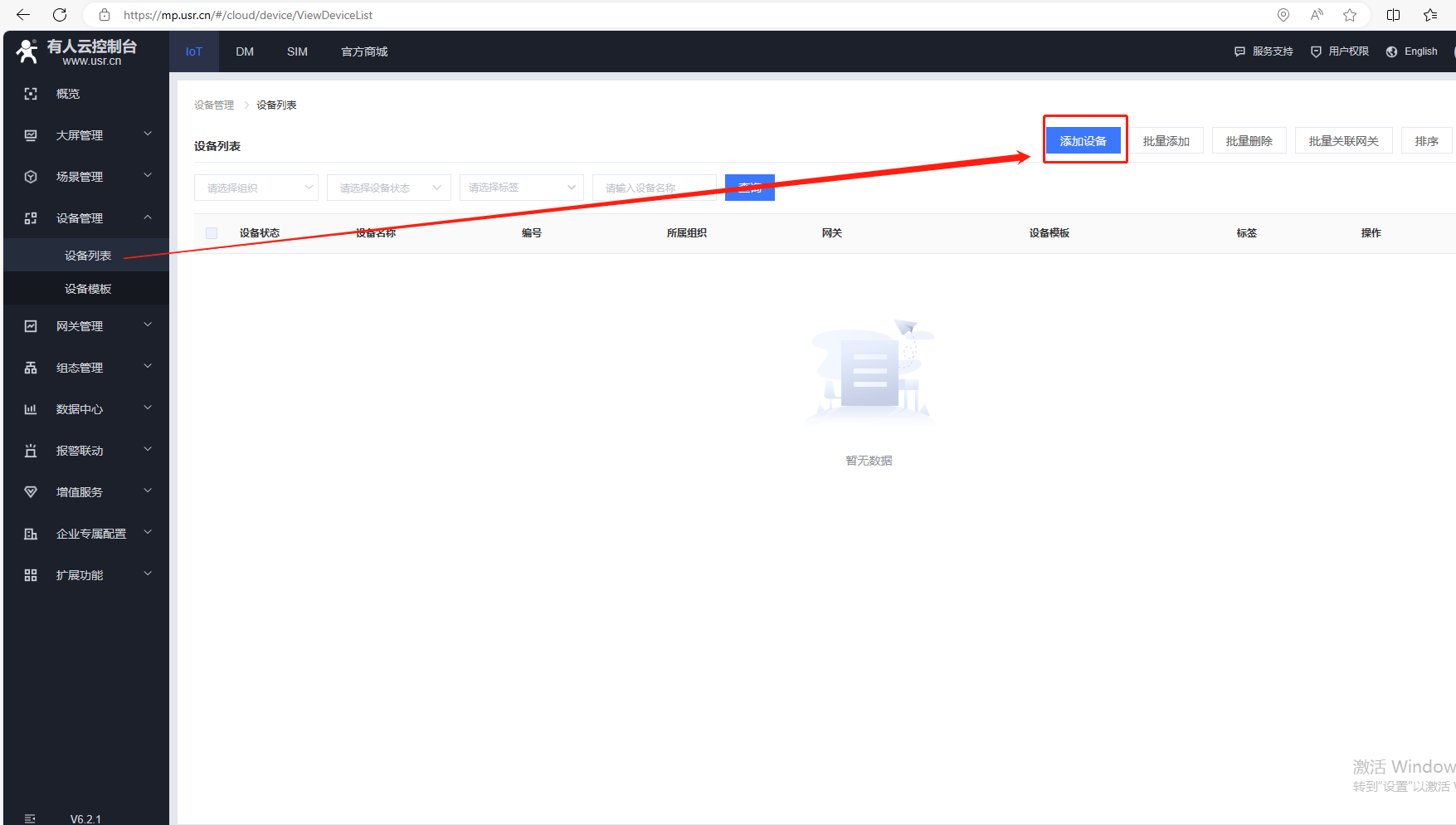

設備列表，點擊添加設備。
4、添加模板

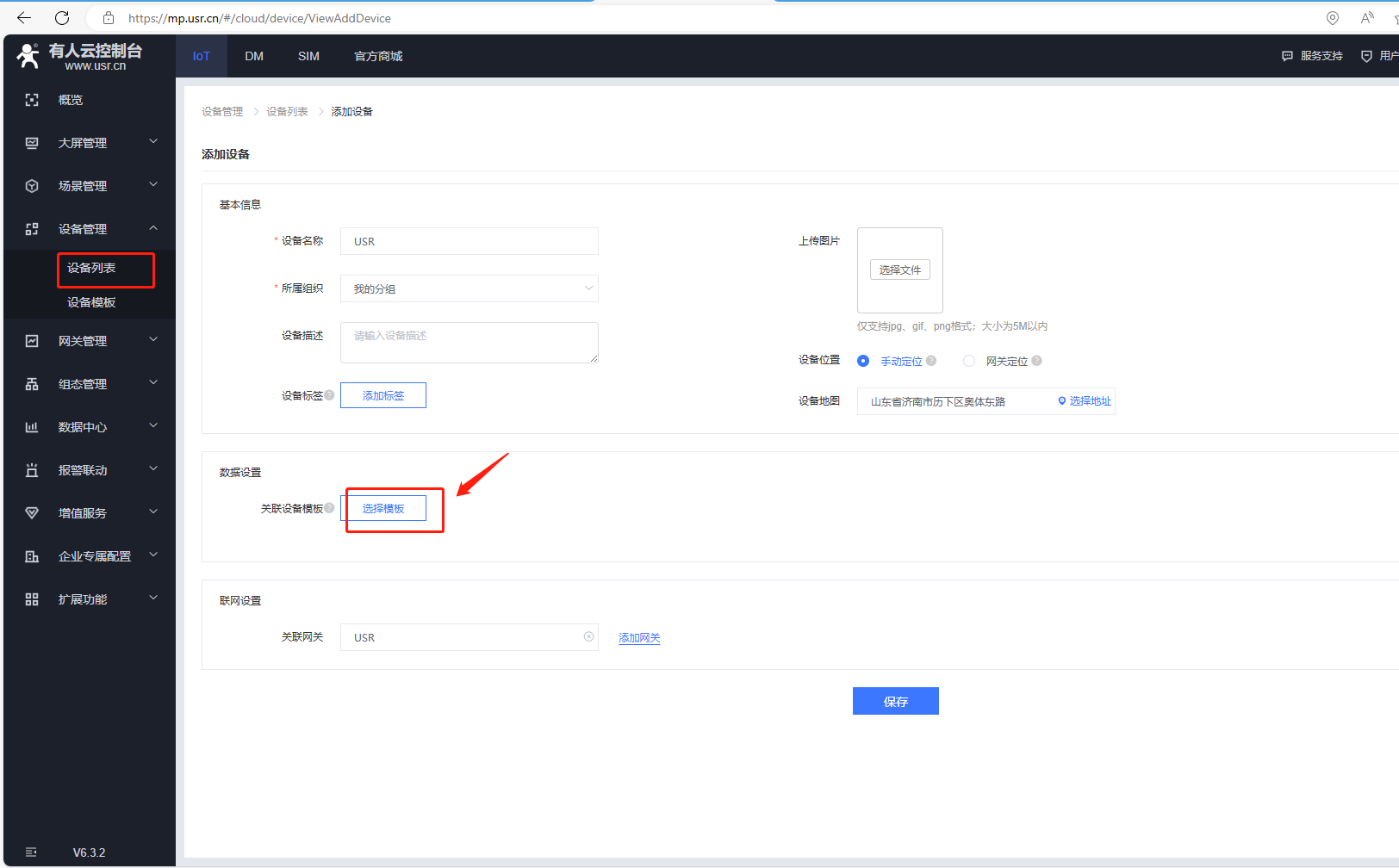

（1）點擊選擇模板

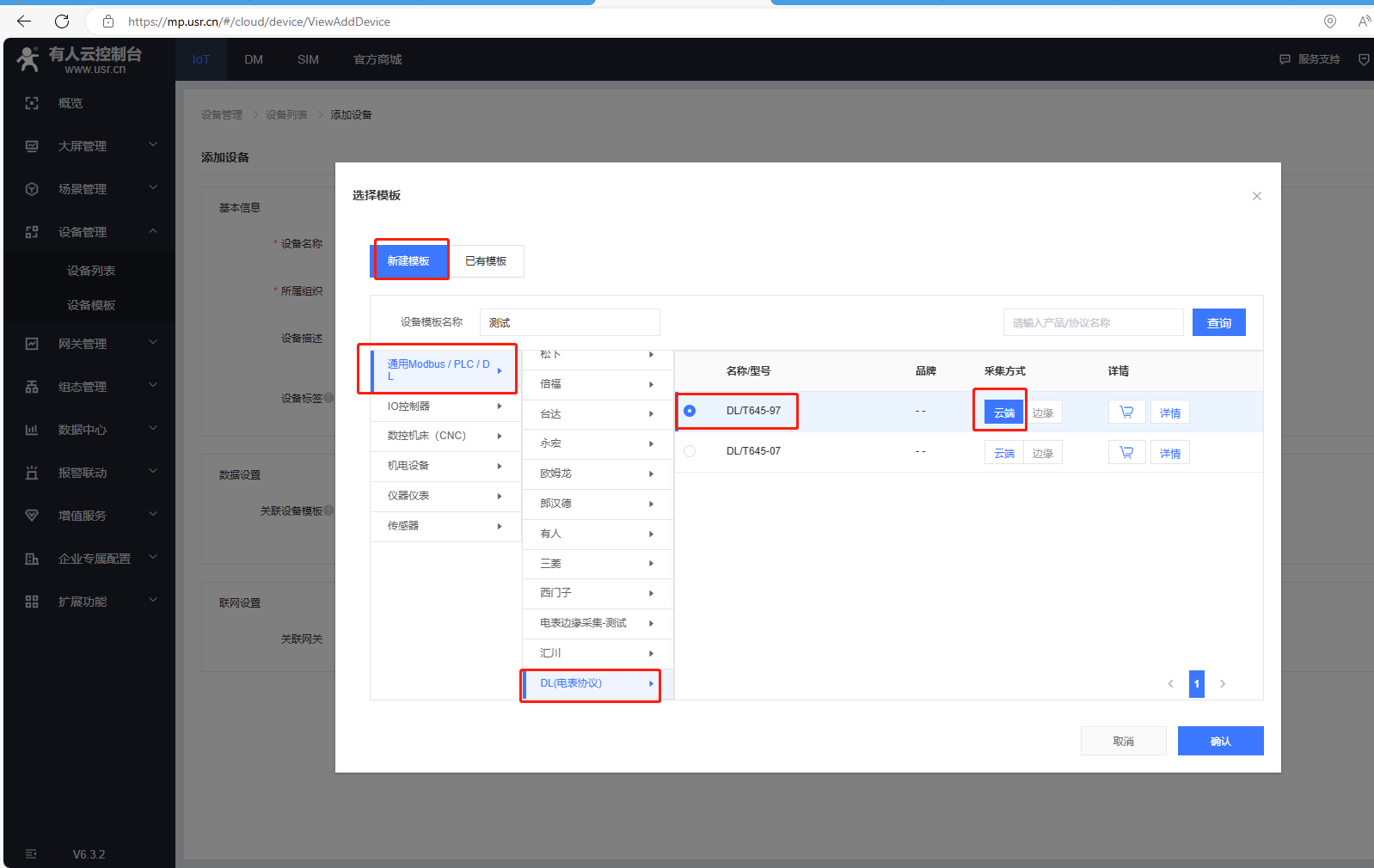

（2）點擊選擇模板，選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇DL（電表協議），型號選擇DL/T645-97，采集方式云端，最后確認。

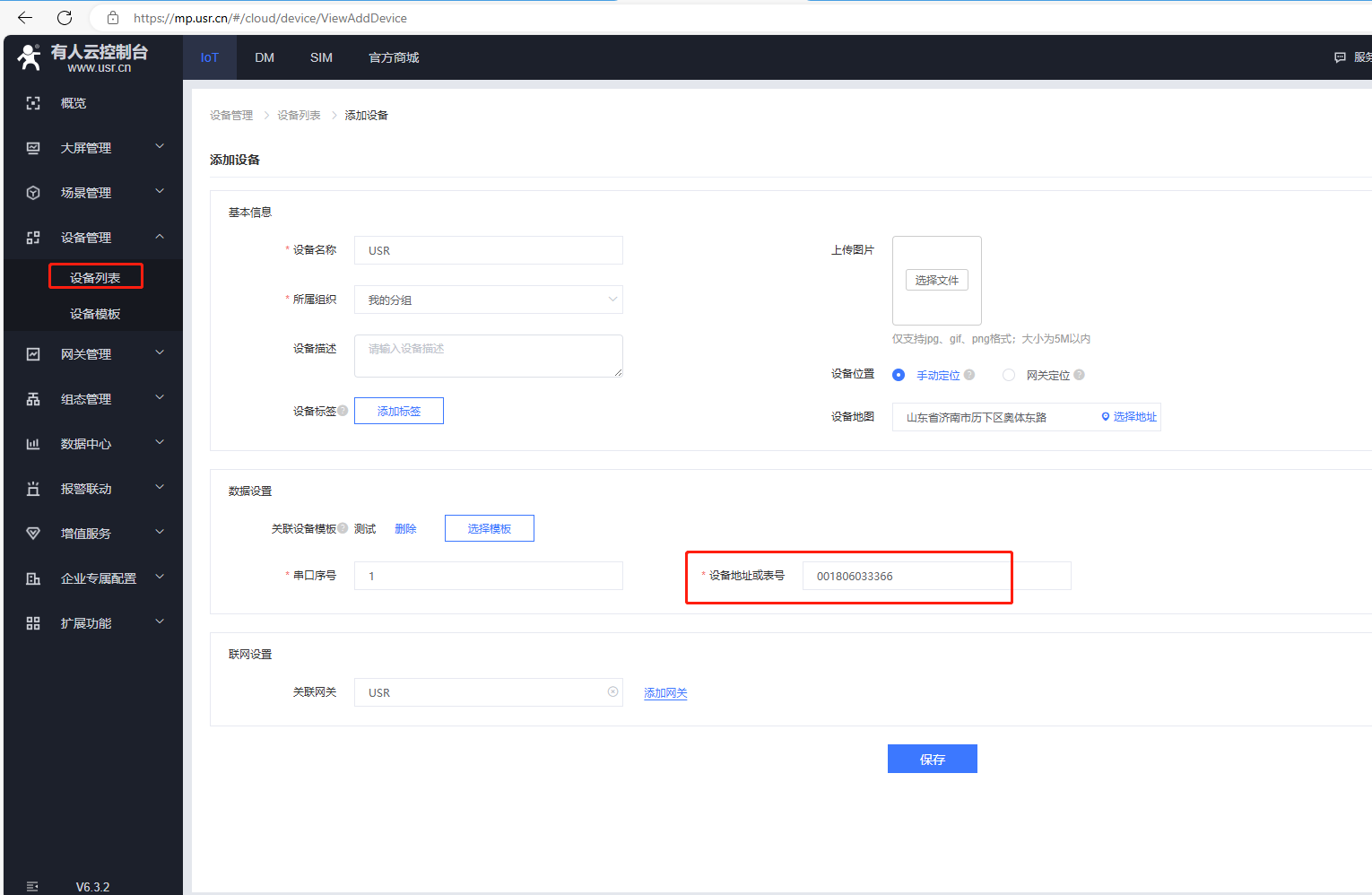

（3）數據設置，串口序號保持默認1，設備地址或表號填001806033366，點擊保存。
設備號填電能表號1806033366，不足12位，前面補0，001806033366。
6、添加變量

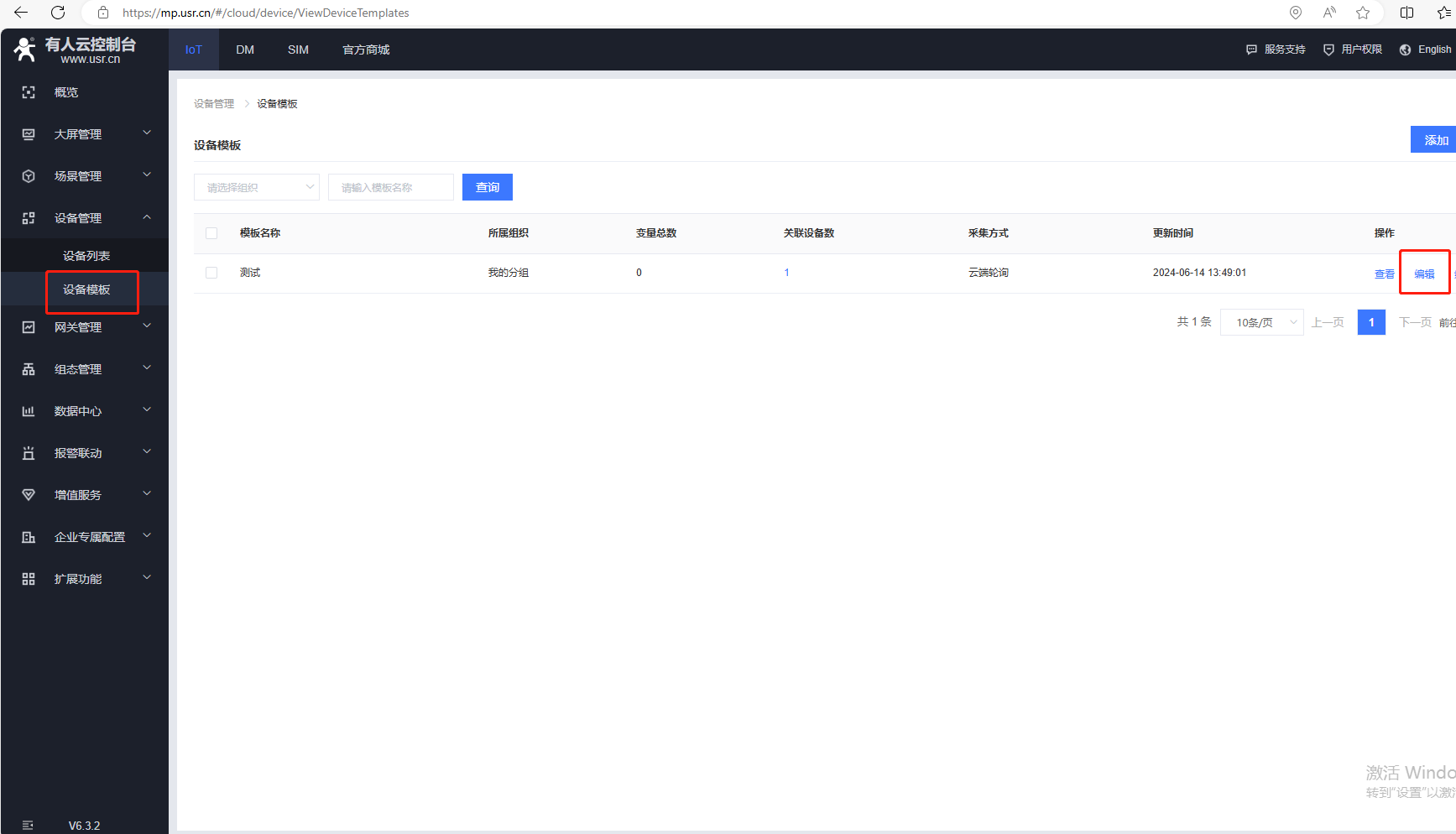

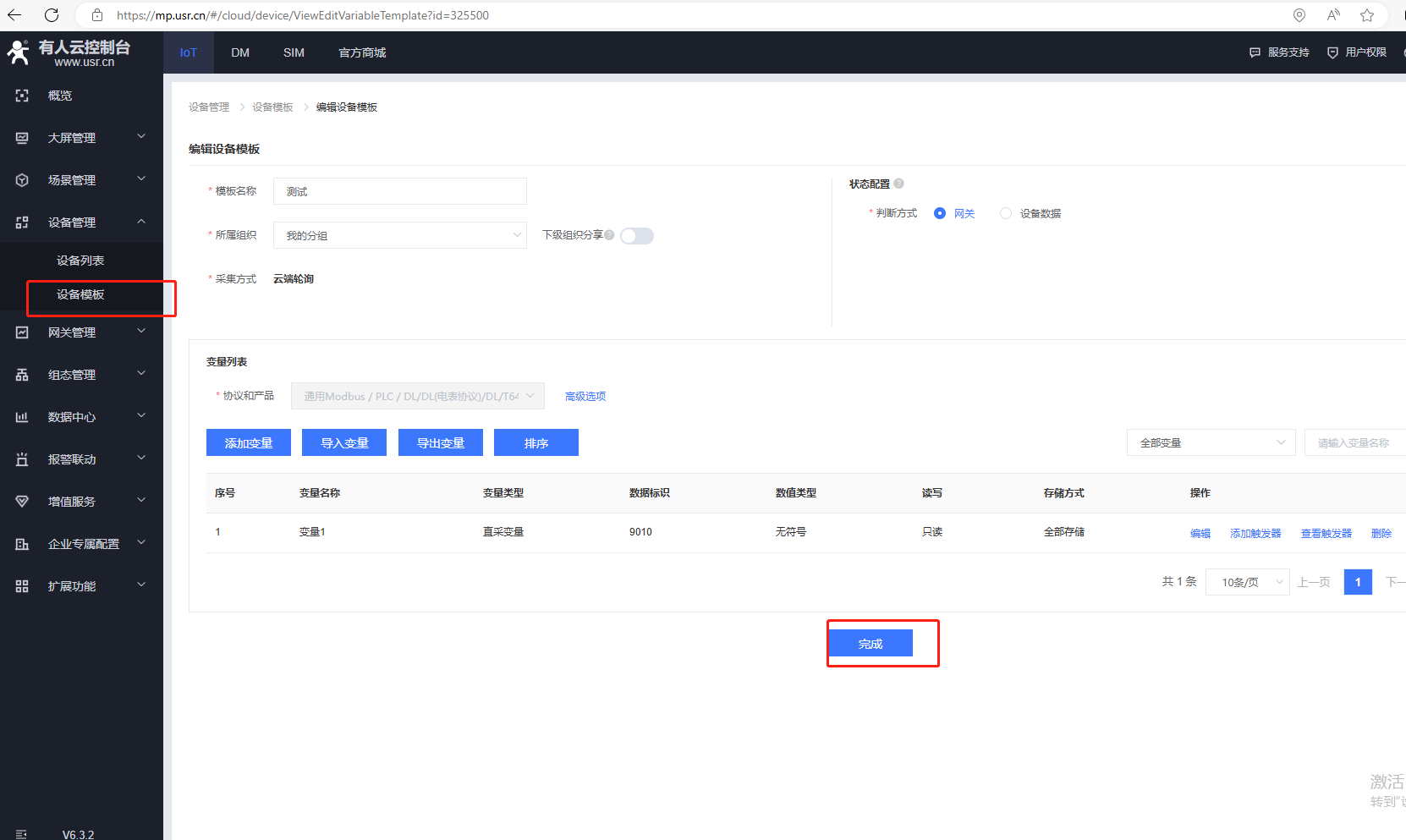

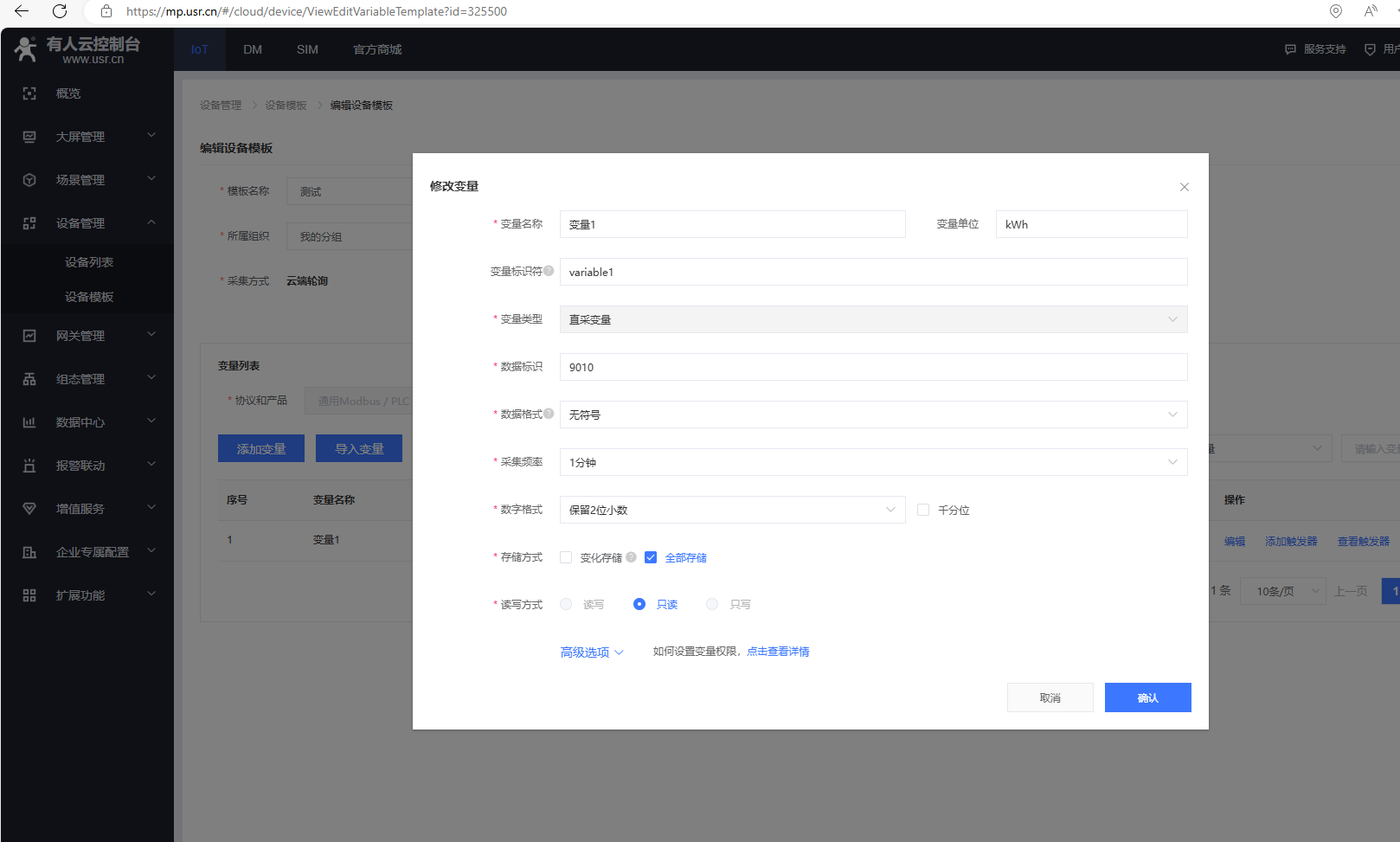

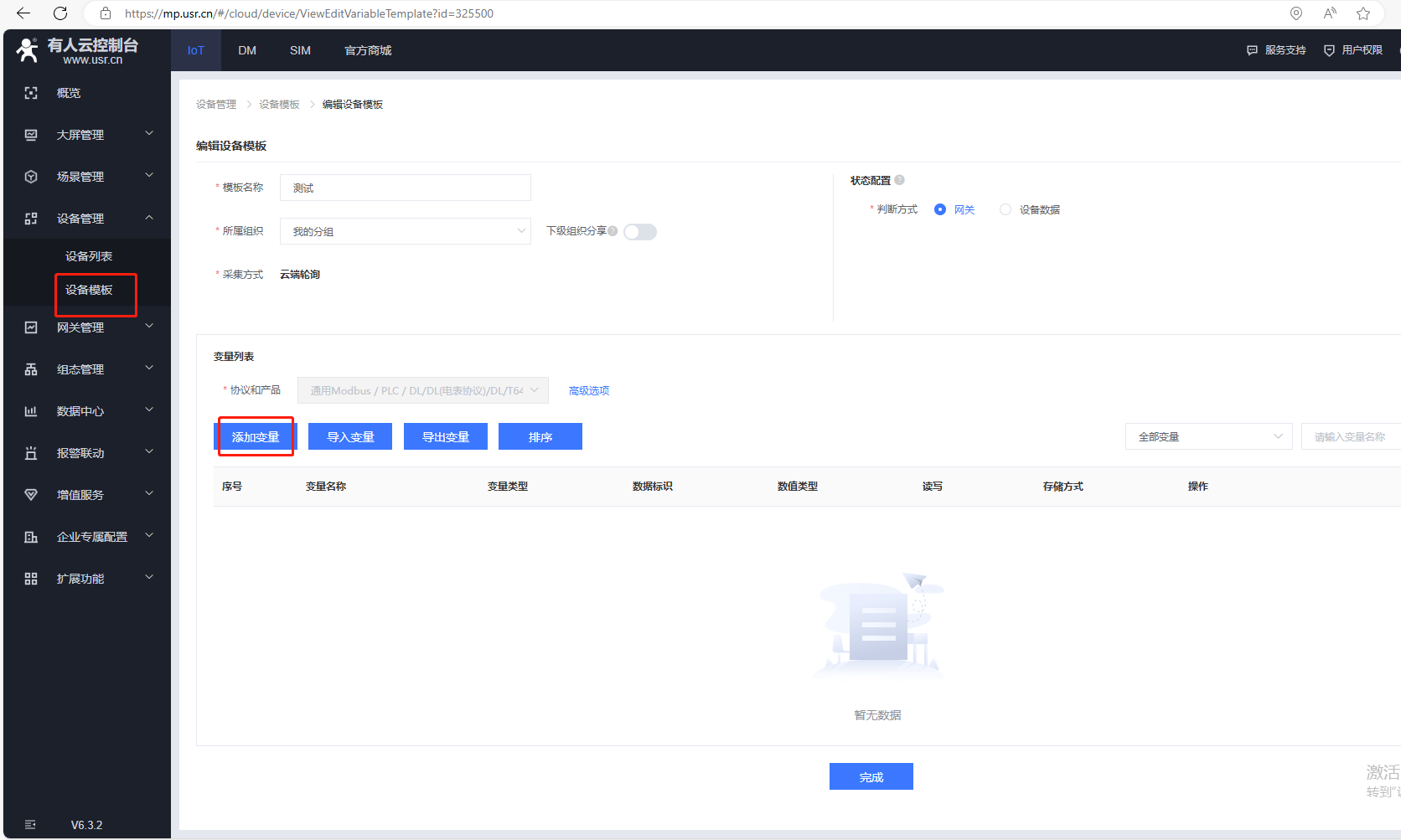

（1）點擊設備模板，點擊編輯，點擊添加變量。
變量名稱，變量1。
單位kWh。
變量類型直采變量。

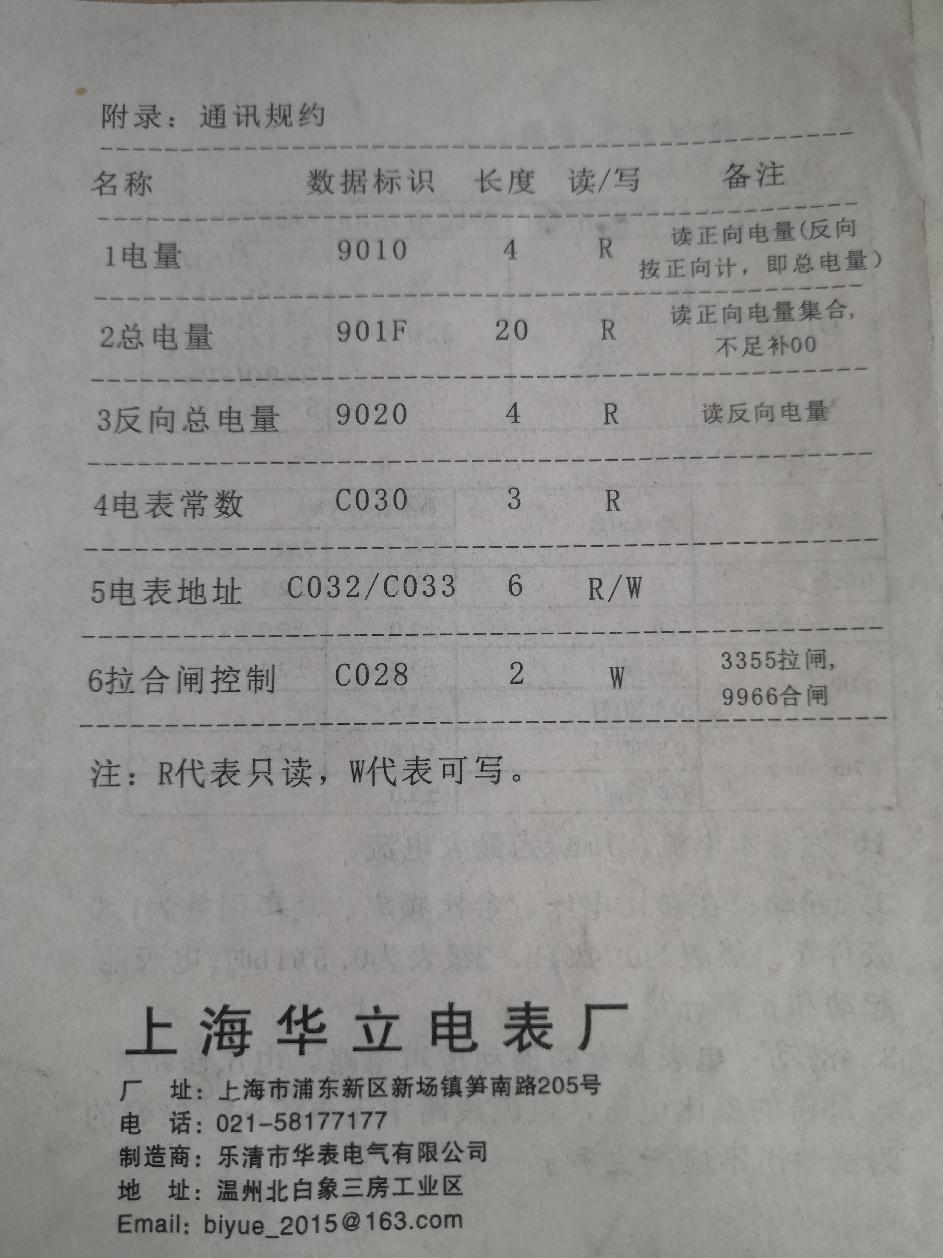

數據標識：9010。
采集頻率1分鐘，數據格式保留2位小數。
存儲方式全部存儲，讀寫方式只讀。
點擊確認。
四、USR-N510-H7參數設置

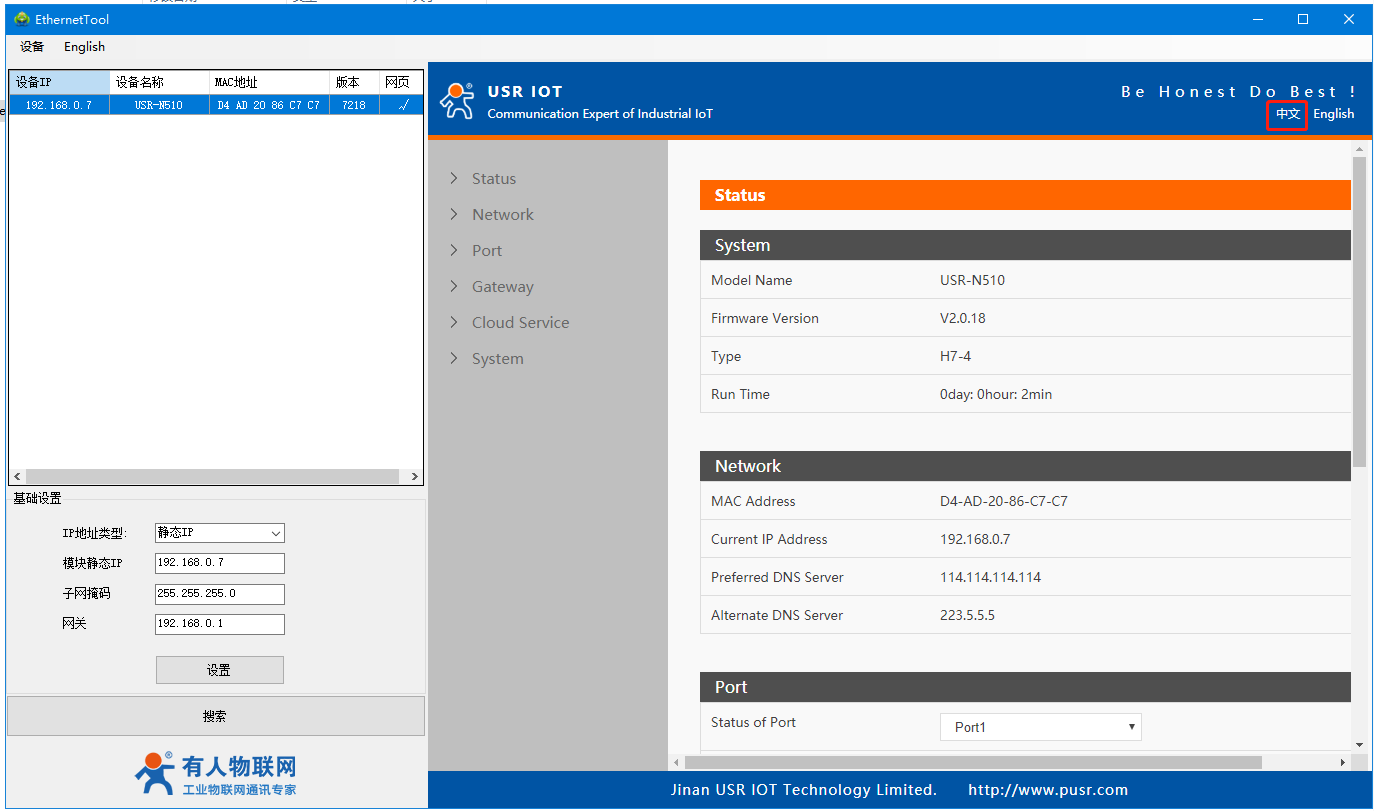

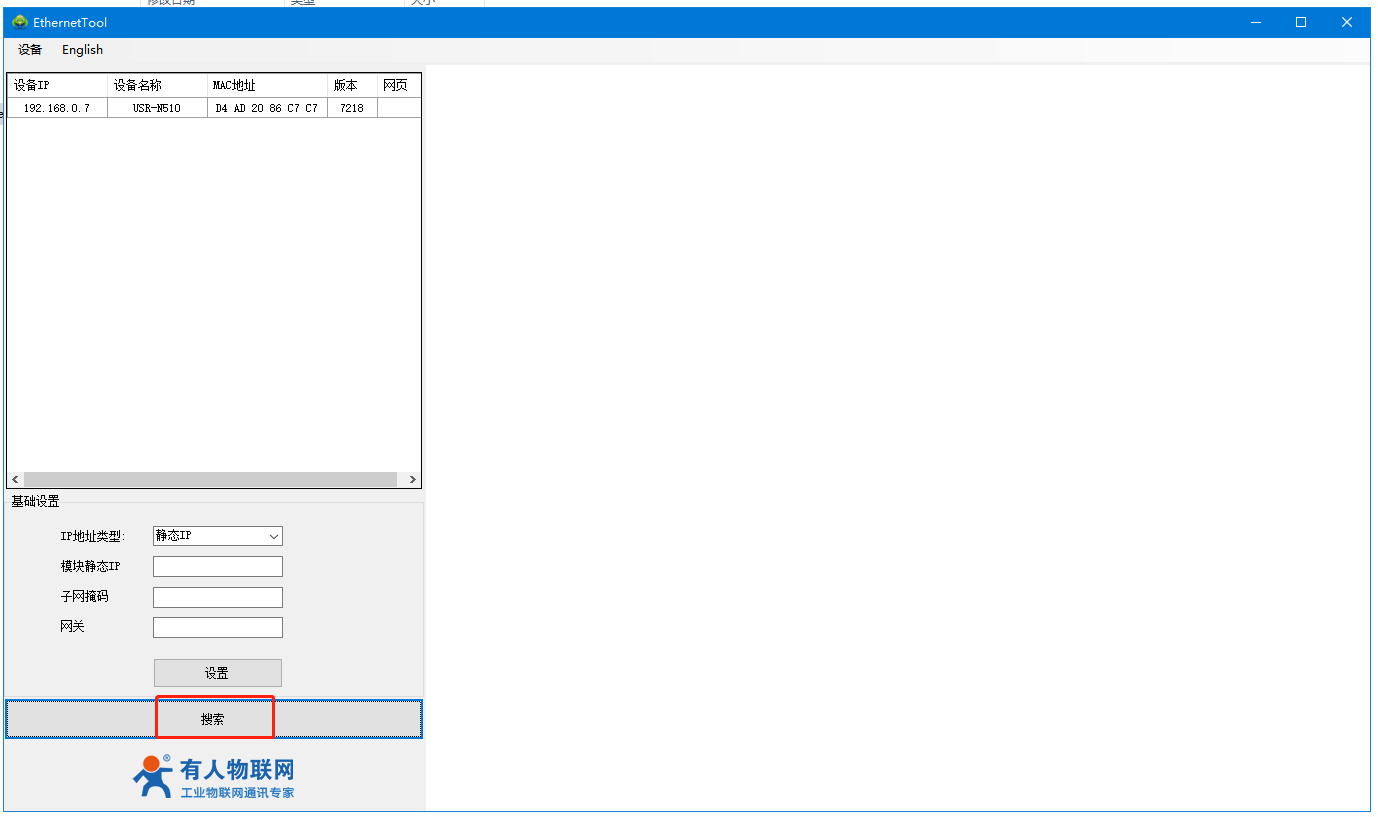

1、局域網搜索N510 IP

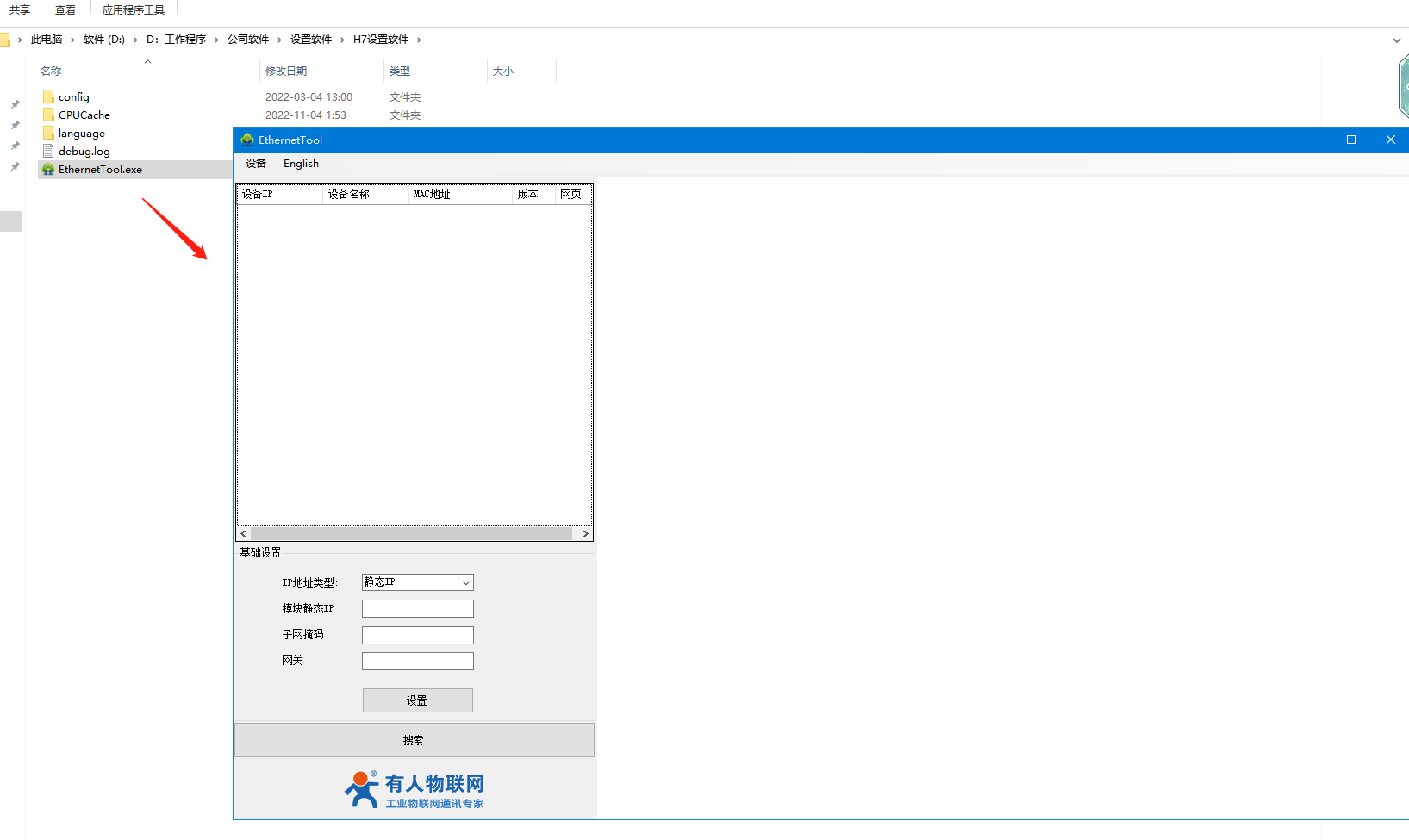

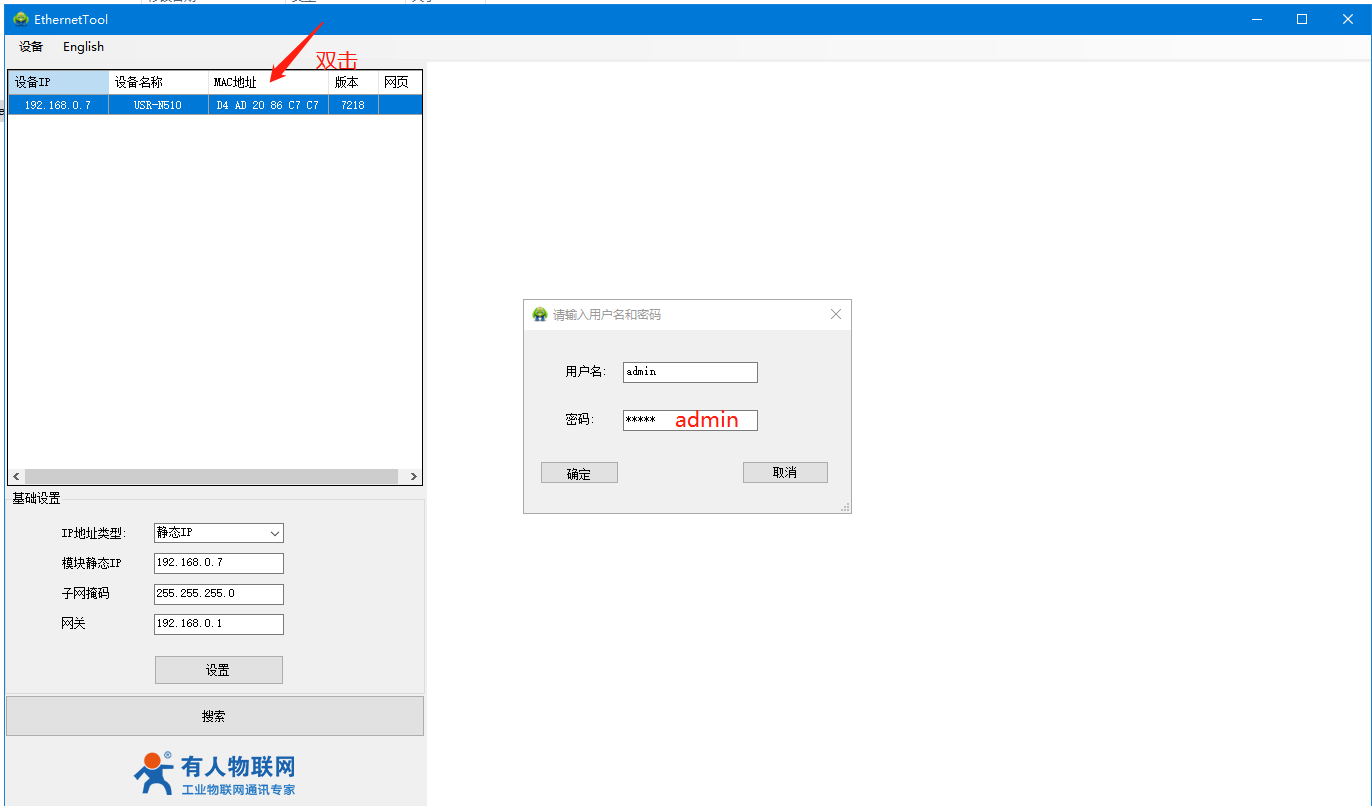

N510和電腦網線直連，打開H7軟件，搜到N510的IP。用戶名和密碼都是admin。
2、N510網頁切換中文顯示
3、設置端口1參數

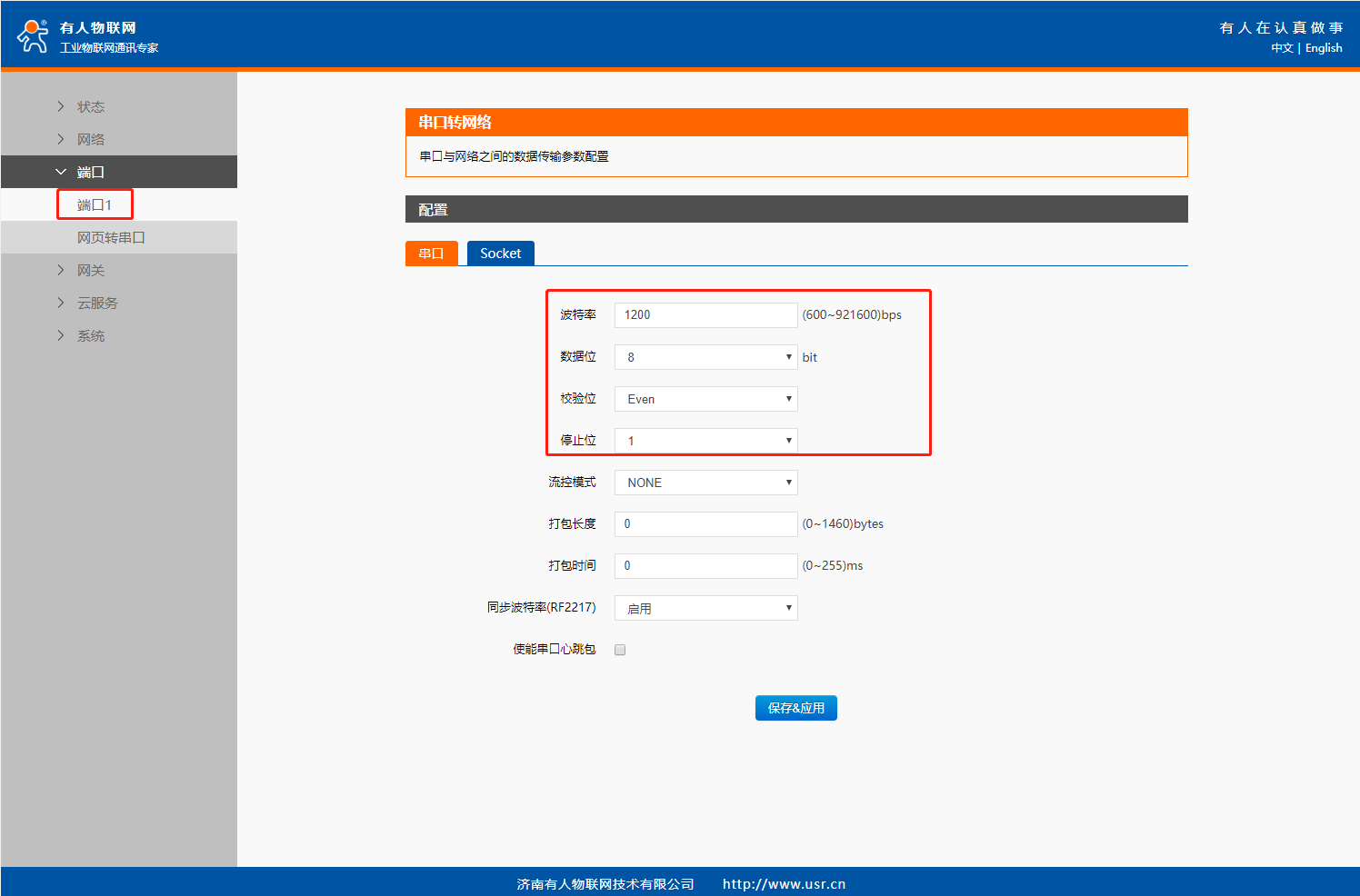

（1）串口參數波特率、數據位、停止位、校驗位，實際測試和所接電表的串口參數保持一致。
電表波特率是1200，校驗位是EVEN。串口參數設置1200，EVEN，8,1

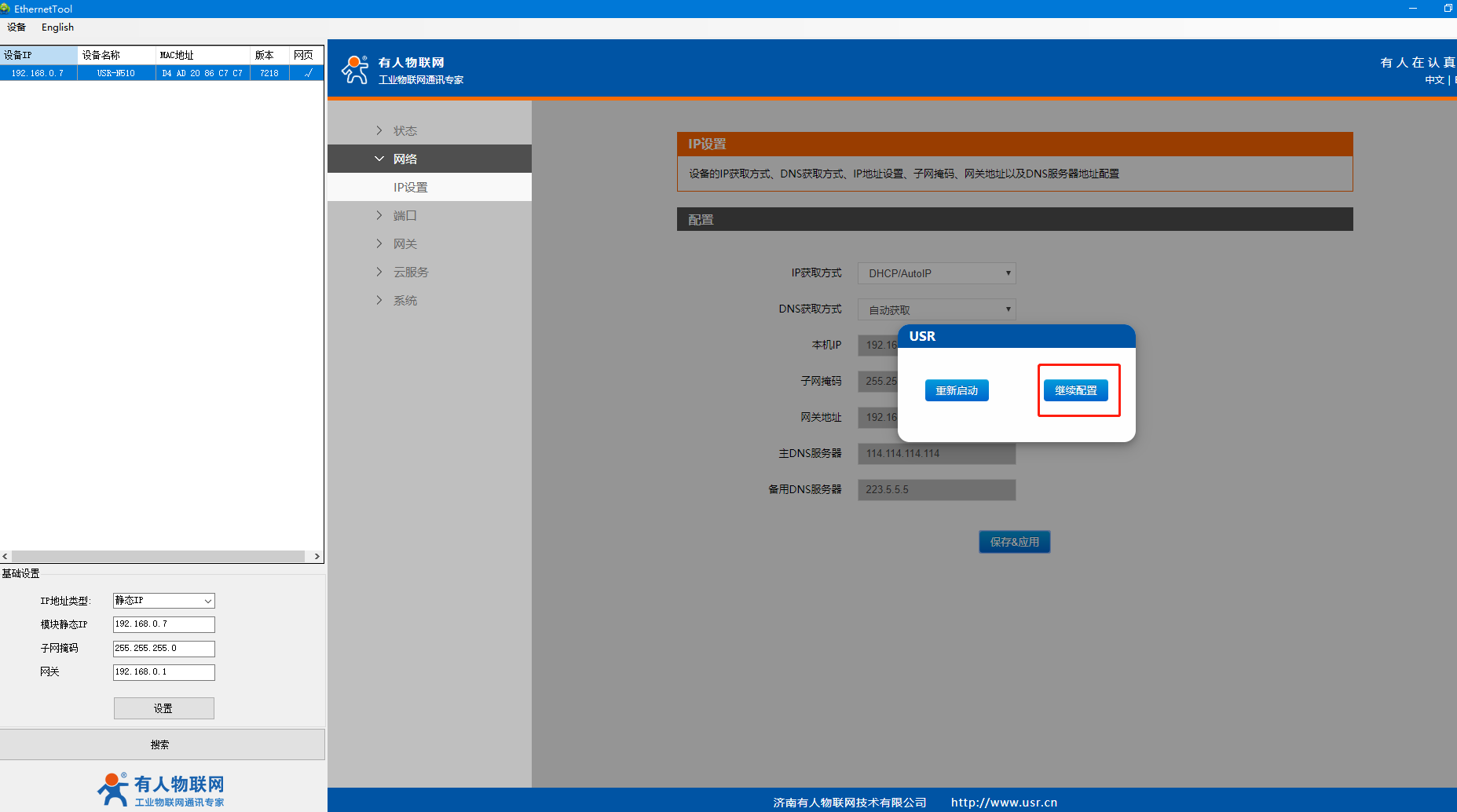

（2）IP設置，靜態IP改DHCP，點擊保存&應用。彈出對話框，點擊繼續配置，等設置完所有參數，再重新重啟。

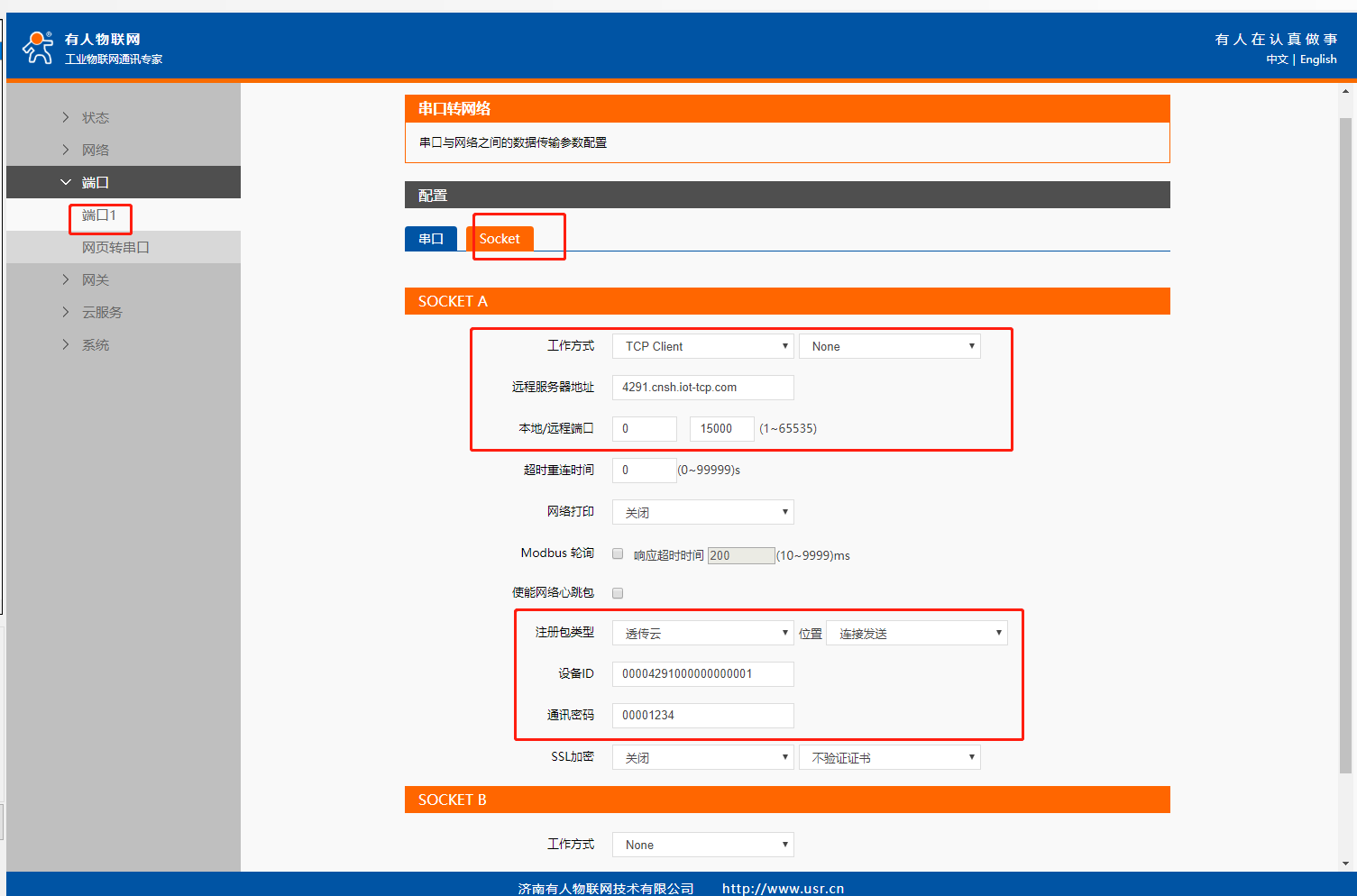

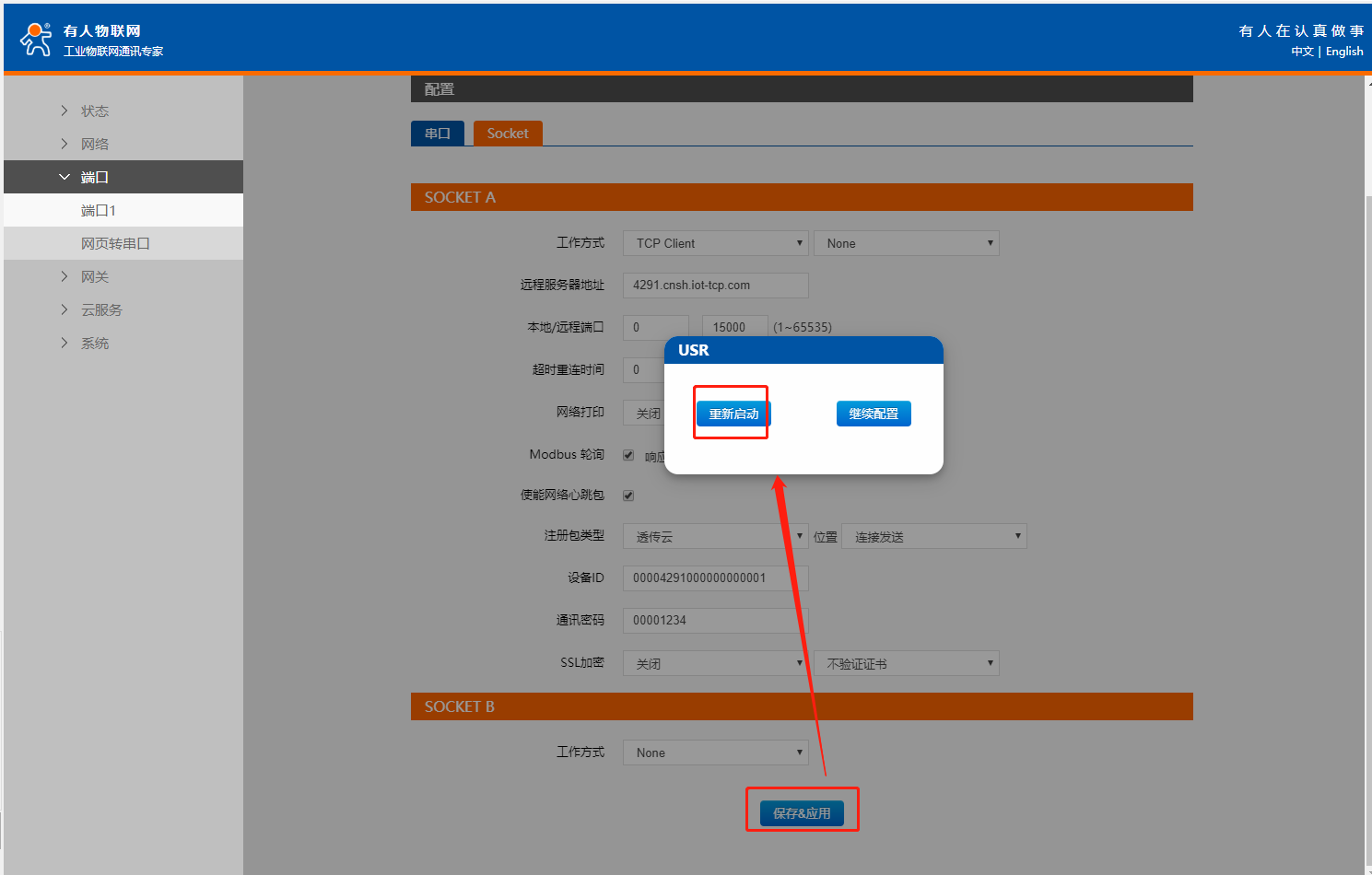

（3）Socket參數設置：
工作方式：TCP client
遠程服務器地址：4291.cnsh.iot-tcp.com
遠程端口：15000
開啟注冊包，選擇透傳云
設備ID填00004291000000000001
通訊密碼填00001234
點擊保存&應用
（4）最后點擊重新啟動，USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。
五、有人云從機數據采集

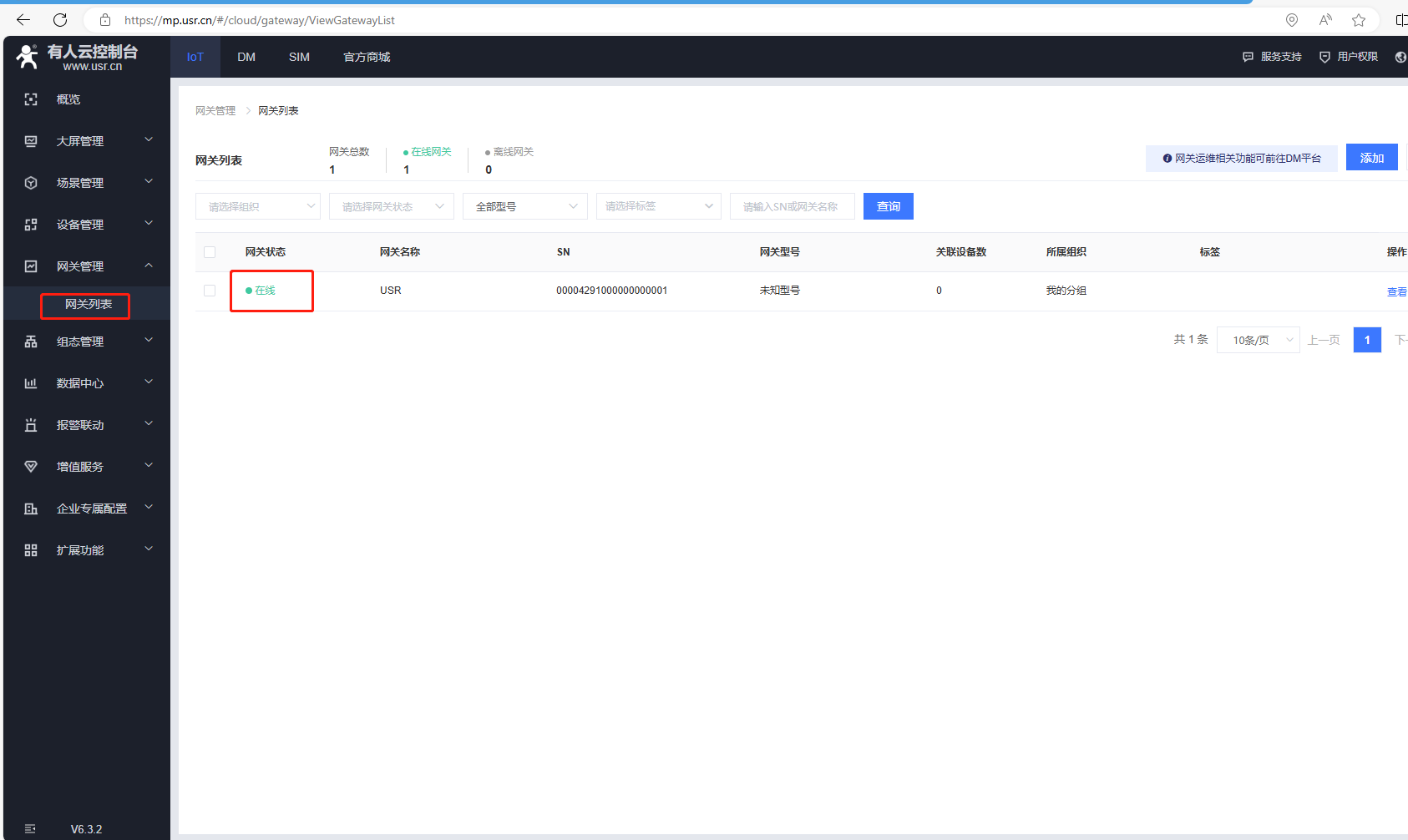

1、USR-N510-H7產品有人云在線

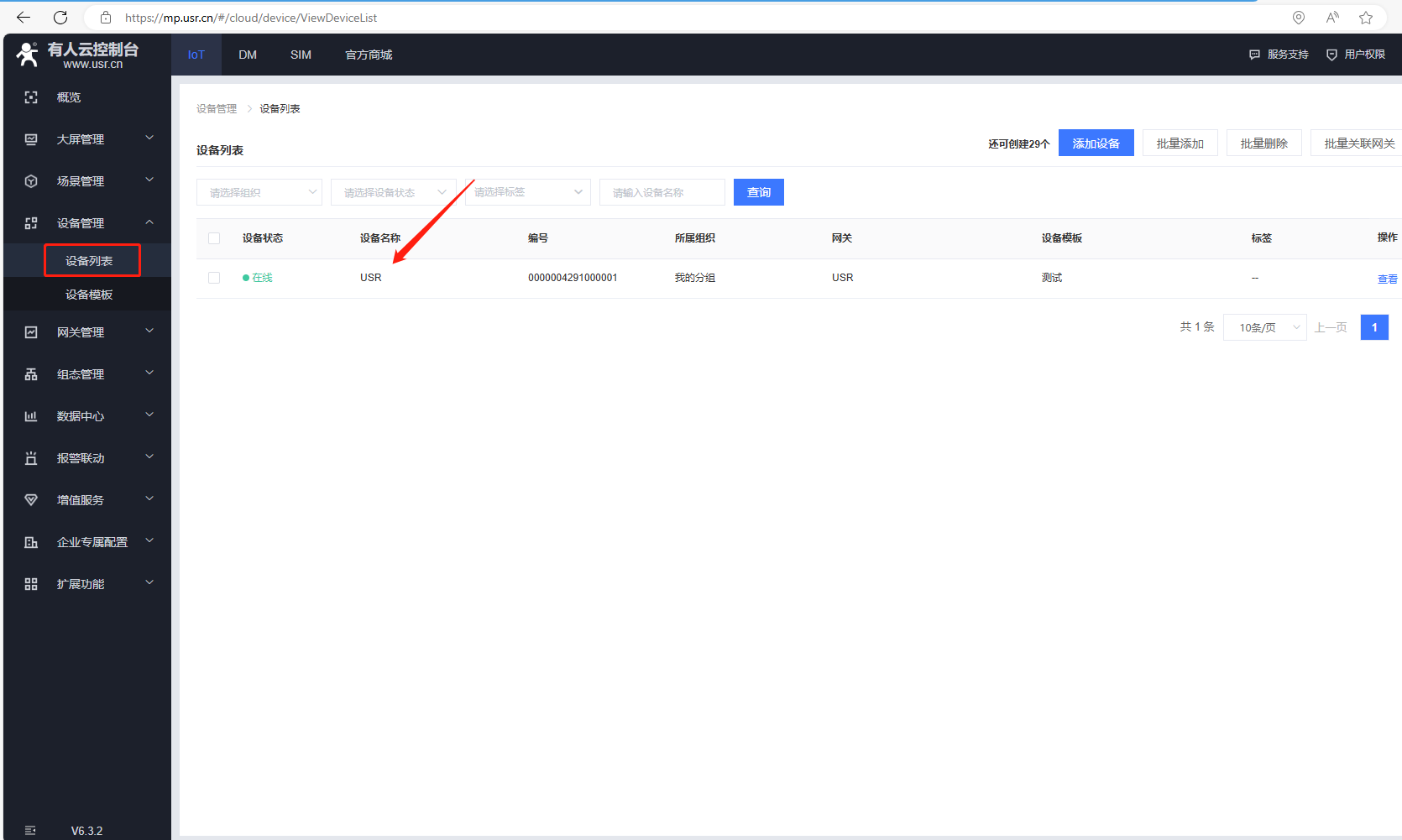

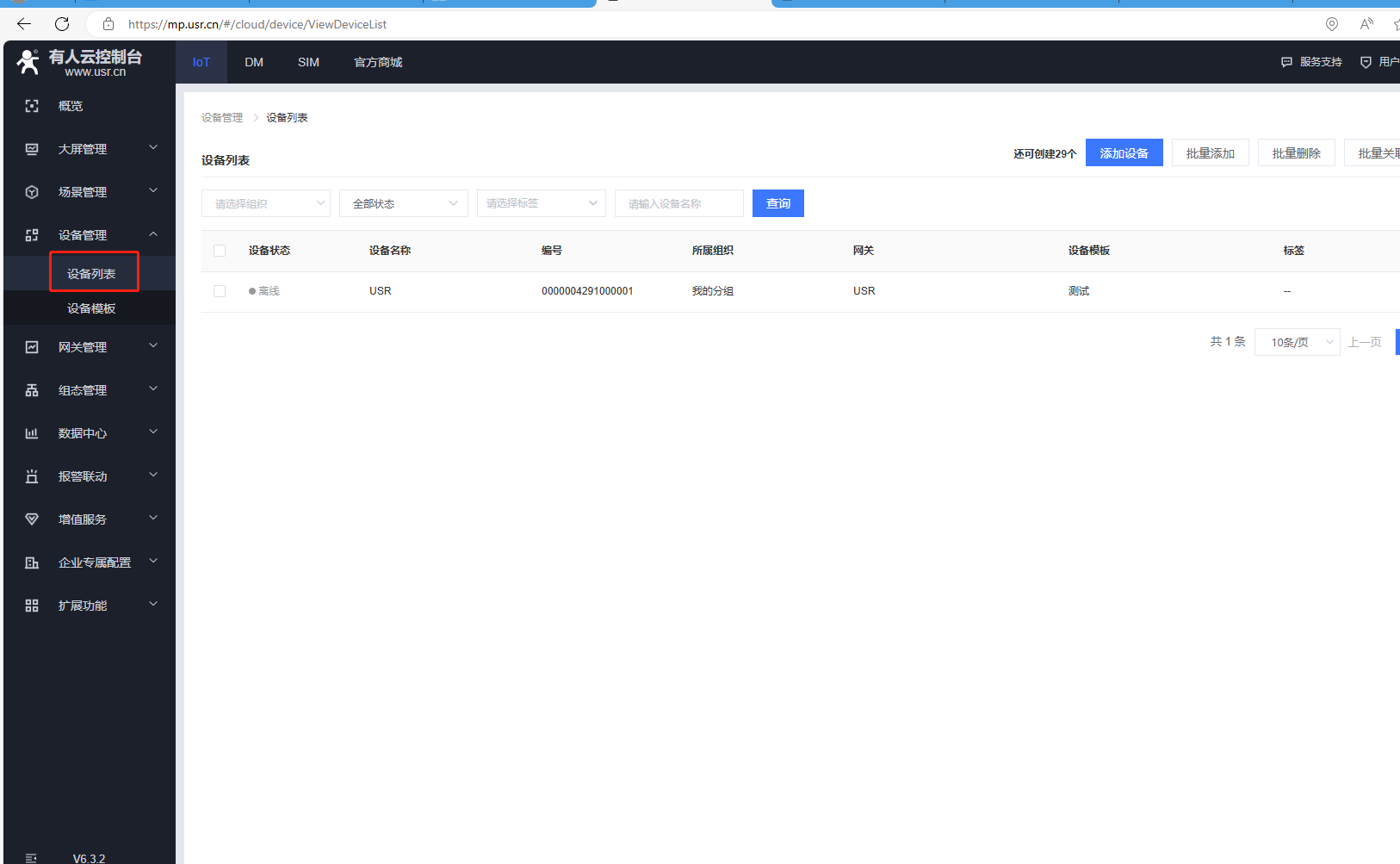

2、點擊設備列表，設備名稱

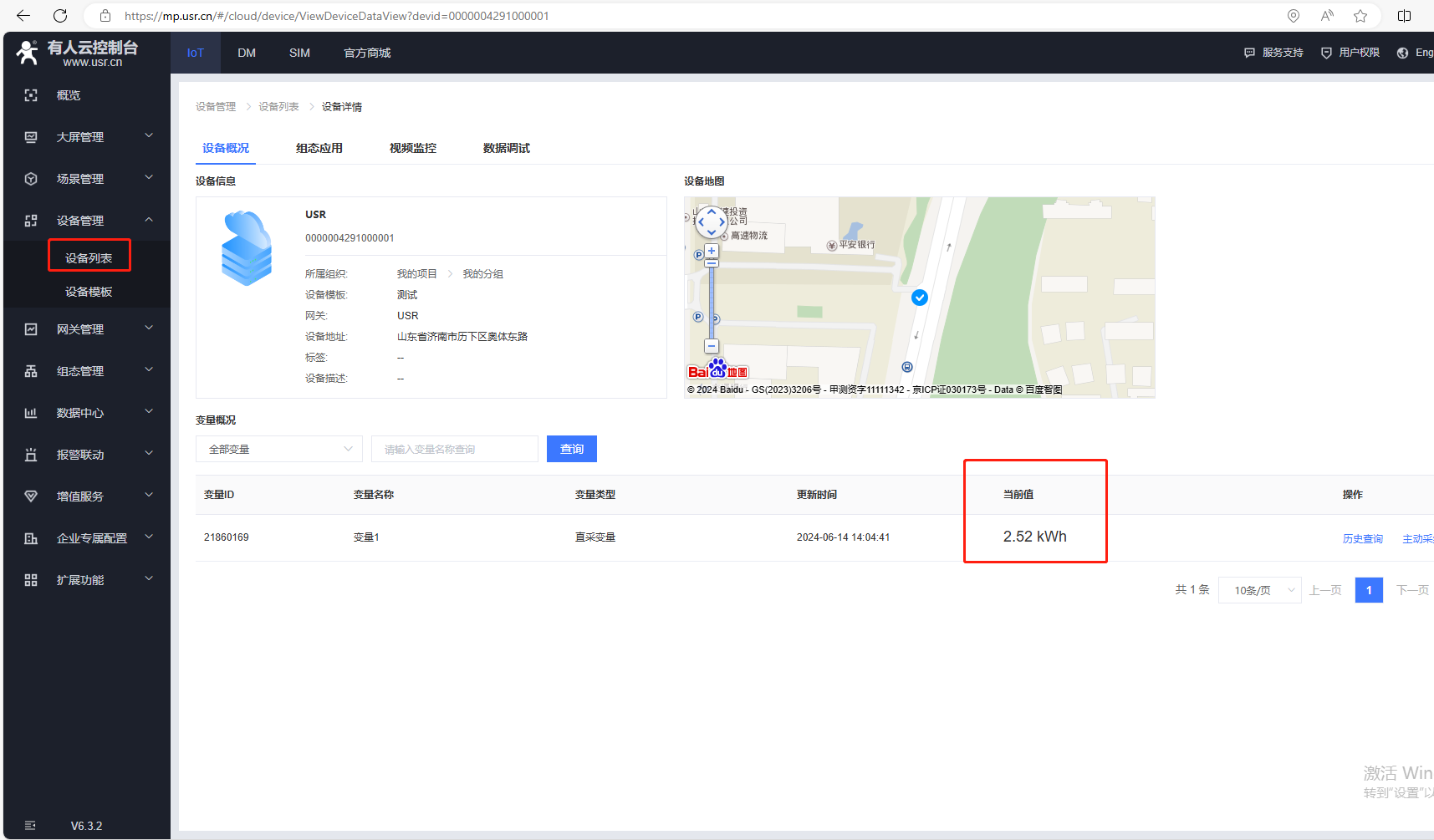

3、有人云采集電表數據

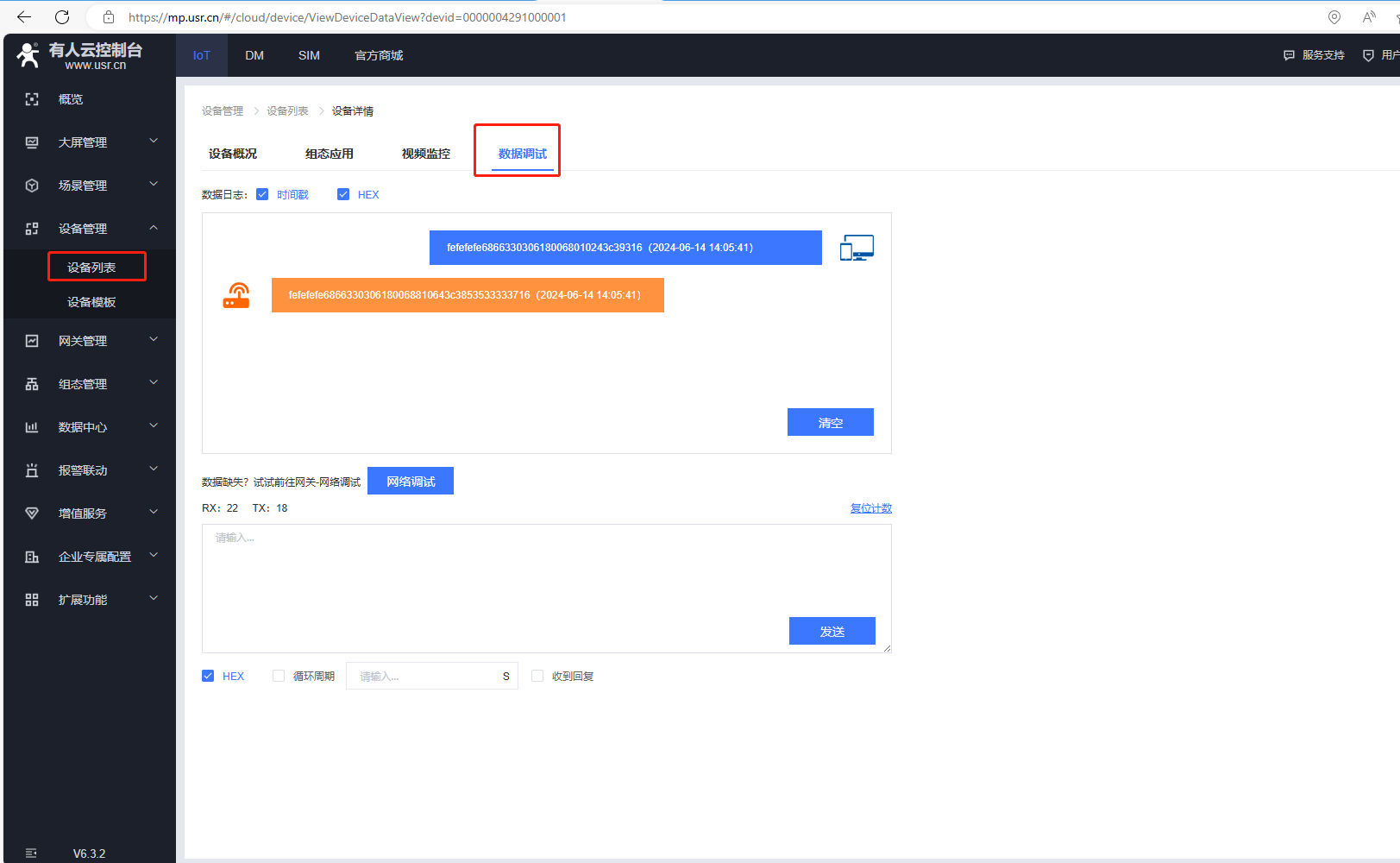

4、有人云數據調試
點擊設備列表，設備名，找到數據調試，可以監控有人云下發的命令和回復的數據。

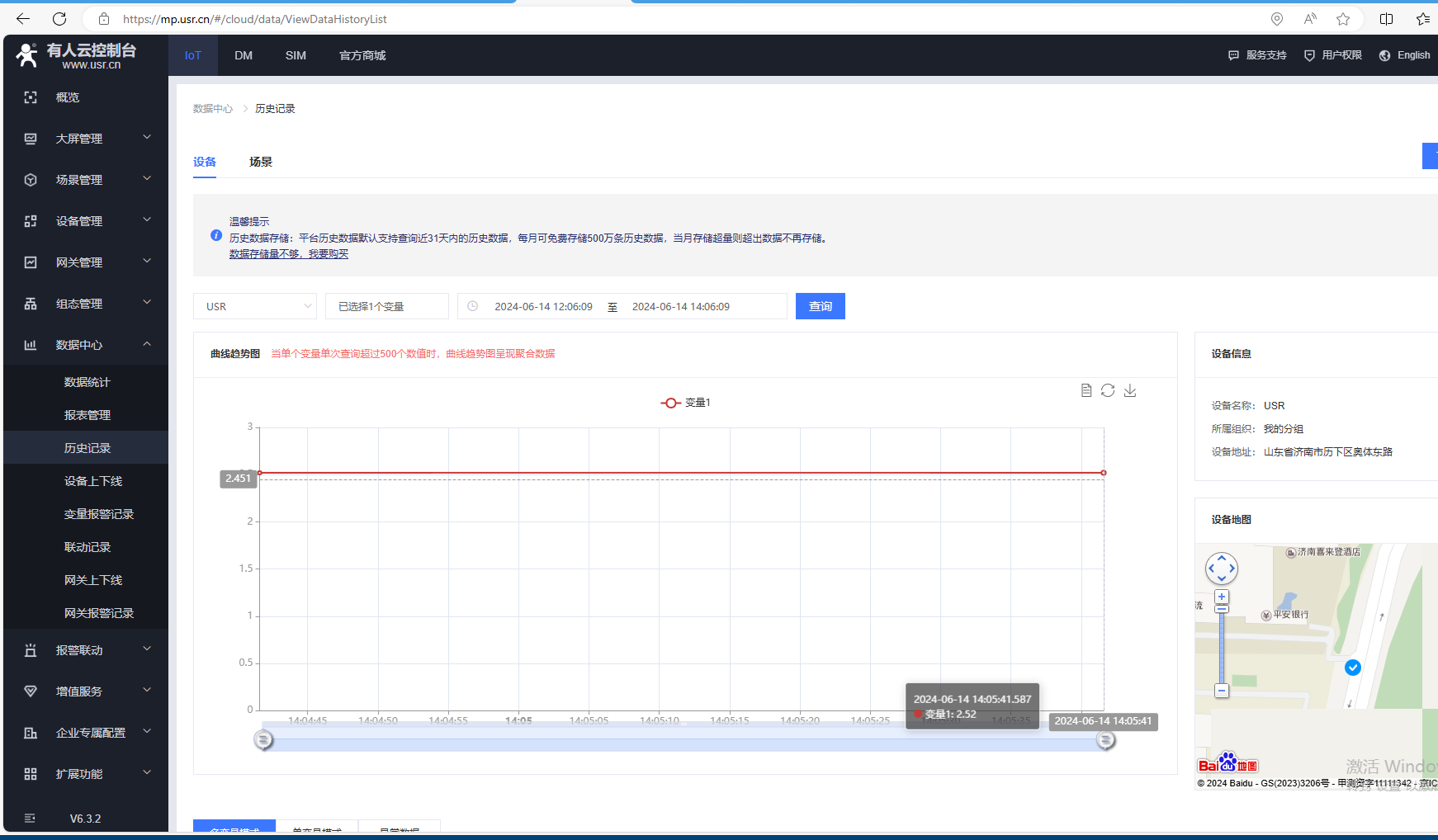

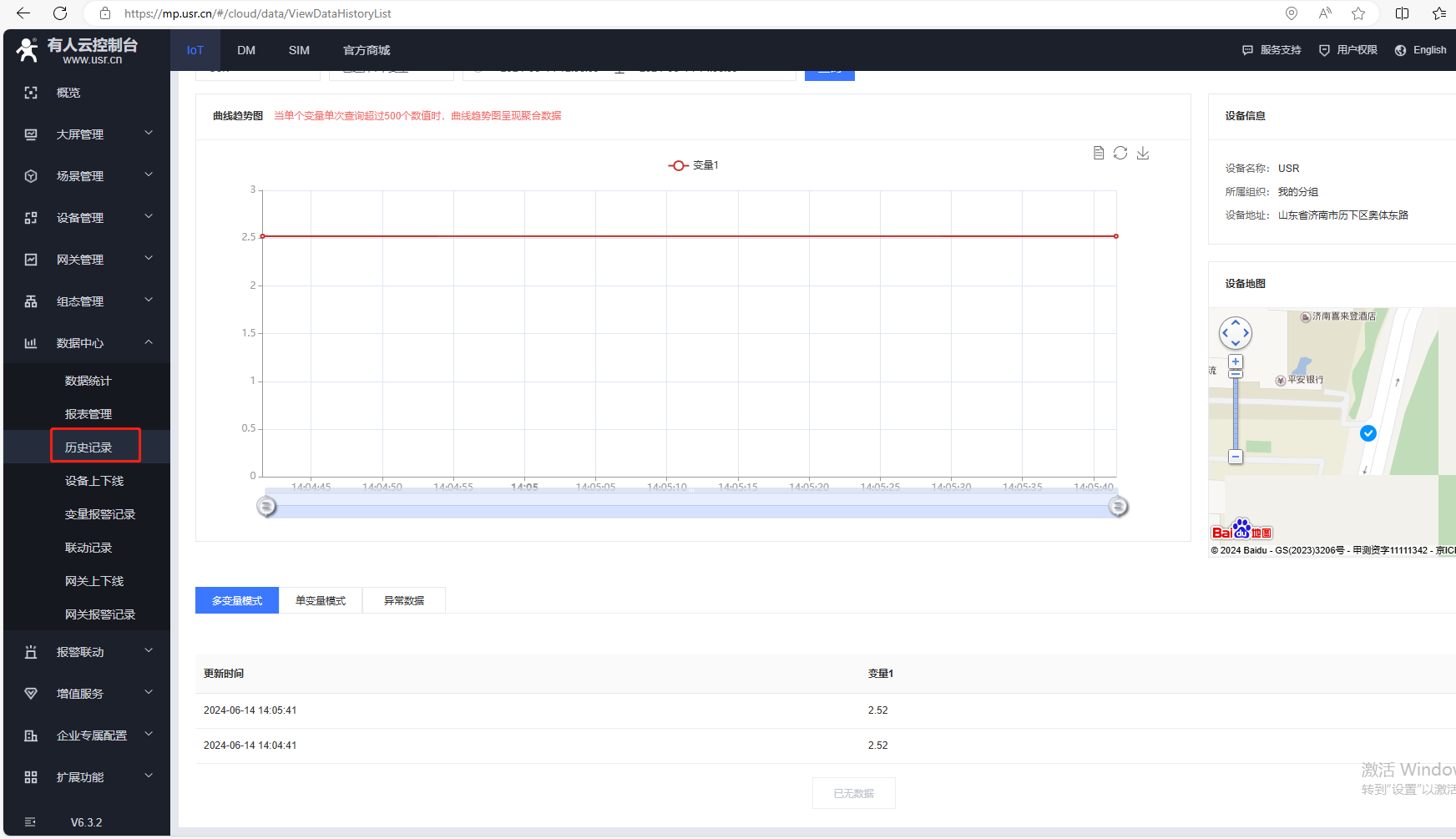

5、有人云歷史記錄
點開數據中心，點擊歷史記錄，可以查看有人云采集變量的歷史記錄。
編寫人：金志方 編寫日期：2024-07-26
審核人：金志方 審核日期：2024-07-26
訂正版本：V1.0 訂正內容：初稿
