  一、要下載的軟件

  說明書：http://www.ggxxsw.cn/Download/387.html

  設置軟件：http://www.ggxxsw.cn/Download/257.html

  測試軟件：http://www.ggxxsw.cn/Download/27.html

  虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html

  二、設備默認參數

  三、測試

  注意：測試時，要關閉電腦的防火墻，關閉電腦殺毒軟件，禁用與本次測試無關的網卡。

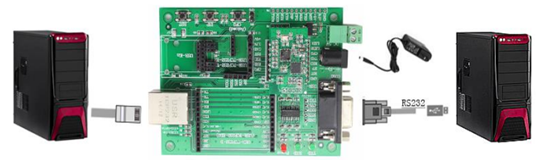

  1.將USR-TCP232-S2(以下簡稱S2)外接以太網接口，通過網線將S2以太網口與PC的網口相連接，檢測硬件連接無錯誤后，給模塊供電。

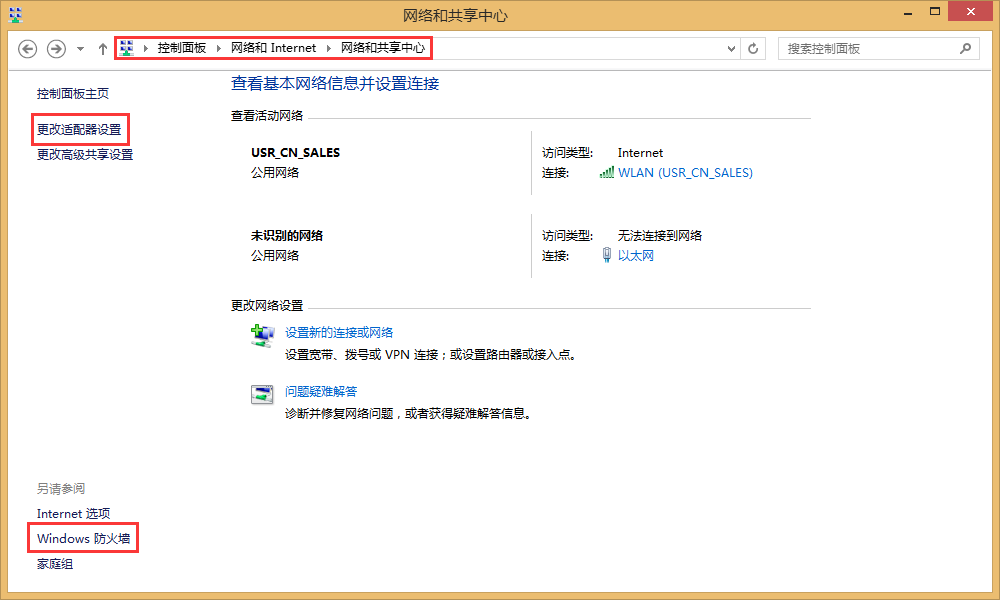

  2.關閉防火墻以及禁用無關網卡

  控制面板->網絡和Internet->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

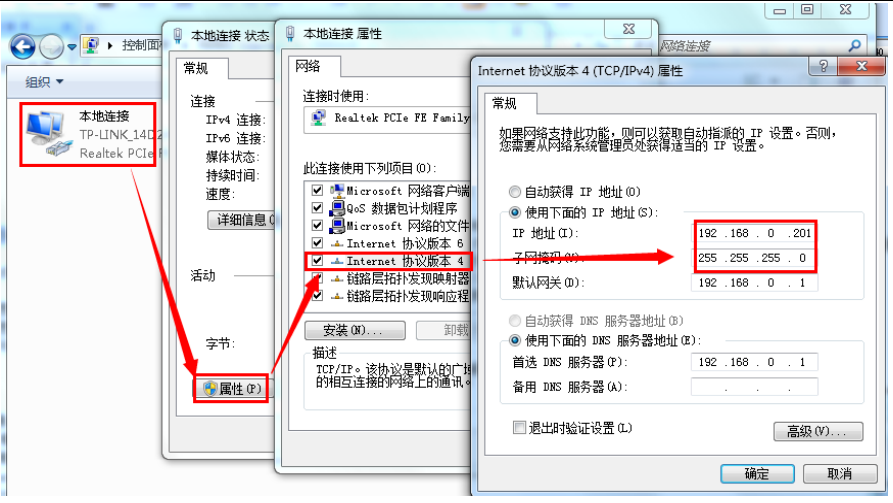

  3.給電腦設置靜態IP，要與S2的IP在同一個網段(S2默認參數見表1)。

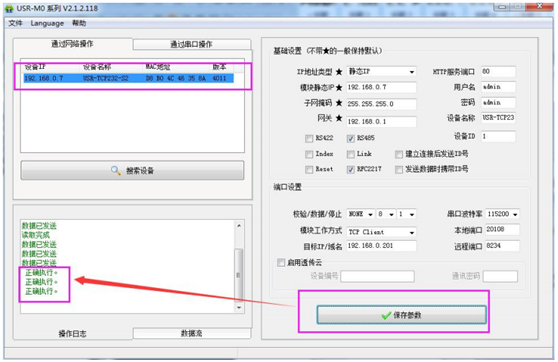

  4.點擊“搜索設備”當搜索列表中出現S2的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

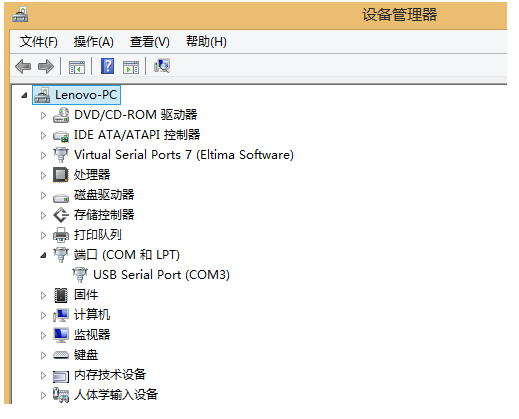

  5.在設備管理器中查看端口信息，確定S2評估板串口使用的串口號，如下圖所示電腦端口號為COM3。

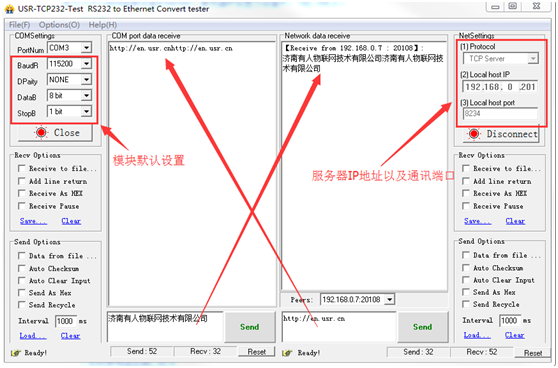

  6.打開USR_TCP232_TEST軟件

  將軟件串口設置中的串口號配置為COM3。由于設備默認協議類型為TCP client,所以電腦端需要設置為TCP server,IP和端口號為模塊的目標IP：192.168.0.201和目標端口號：8234。

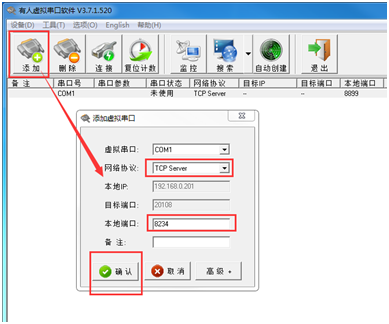

  7.如何使用虛擬串口軟件

  打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述S2設備采用TCP client協議，所以此處網絡協議設置為TCP server。本地IP和本地端口與上述步驟中的電腦端設置一樣。然后點擊“確定”，建立虛擬串口COM1。

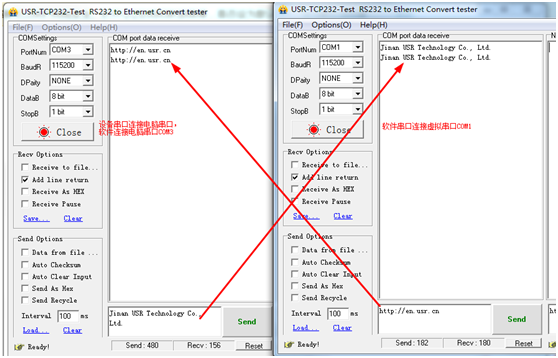

  打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
