USR-C210 基本測試通信和使用方案
2016-12-20

  WIFI模塊的測試說明:

  本測試是模塊默認設置連接電腦測試通信。

  測試目的:

  測試模塊的通信是否正常。

  一、要下載的軟件

  說明書:http://www.ggxxsw.cn/Download/91.html

  設置軟件:http://www.ggxxsw.cn/Download/31.html

  測試軟件:http://www.ggxxsw.cn/Download/27.html

  虛擬串口軟件:http://www.ggxxsw.cn/Download/275.html

  二、 測試

  (1) WIFI串口服務器的參數:

  WIFI串口服務器的初始參數:

  • WIFI串口服務器默認的SSID為:USR-C210
  • WIFI串口服務器加密方式默認為:open,none;
  • 用戶串口參數默認為:115200,8,1,None,;
  • 網絡參數默認值:TCP,Sever,8899,10.10.100.254
  • WIFI串口服務器本身IP地址:10.10.100.254

  (2) 硬件連接

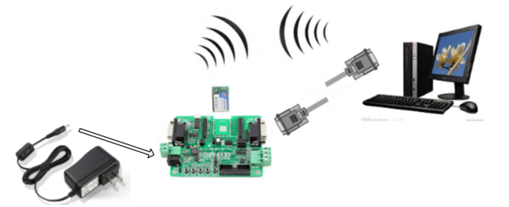

  本案例中的硬件連接以我司的測試底板為例,客戶也可以自行開發測試底板。 模塊USR-C210(以下簡稱C210)串口與電腦串口相連,模塊WIFI和計算機的WIFI連接,臺式機如果沒有自帶串口,可以用USB轉232來代替。硬件連接如下圖所示:

USR-C210模塊基本測試通信和使用方案

  (3)網絡連接

  打開無線網絡連接,搜索網絡,如下圖的“USR-C210”即是WIFI串口服務器的默認網絡名稱(SSID)。加入該網絡,C210給電腦分配IP地址,在該案例中,電腦自動獲得的IP地址為10.10.100.100.此時WIFI 串口服務器上的 Link 指示燈亮起。

USR-C210模塊基本測試通信和使用方案

USR-C210模塊基本測試通信和使用方案

  (4) 數據傳輸測試

  打開串口調試助手USR-WIFI232-Test。查詢電腦串口號,本例中的串口為COM3,C210默認為TCP Server,IP地址為10.10.100.254;電腦做TCP Client,IP地址為10.10.100.100。

  TCP Client與TCP Server建立連接后,即可進行數據傳輸。

USR-WIFI232-602 V2 模塊基本測試通信和使用方案

USR-WIFI232-602 V2 模塊基本測試通信和使用方案

  3 虛擬串口的用法

  打開虛擬軟件,添加虛擬串口COM1,設置為TCP client模式,連接模塊的IP和端口:10.10.100.254,,8899

USR-WIFI232-602 V2 模塊基本測試通信和使用方案

  打開兩個串口調試助手,分別設置如下圖。

USR-WIFI232-602 V2 模塊基本測試通信和使用方案
