  1：要下載的軟件和說明書。

  說明書：http://www.ggxxsw.cn/Download/464.html

  設置\測試軟件：http://www.ggxxsw.cn/Download/415.html

  2：測試

  (1)硬件連接：

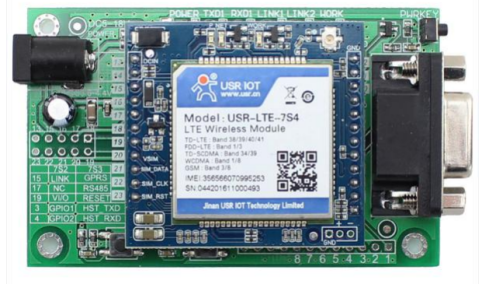

  將4G模塊USR-LTE-7S4安裝在測試底板上，安裝上天線，將SIM卡槽打開，正確放入SIM卡，使用USB轉RS232的串口線（公頭）與測試底板對接上。

  (2)電腦端設置

  a.首先將USB插在電腦的串口上，查看串口號，打開設置軟件，選擇正確的COM口、波特率等參數，并點擊打開串口，如下圖所示。

  注意：以win8為例，查看串口號可在“我的電腦”->“管理”->“設備管理器”->“端口”中查詢。

  注意：模塊出廠默認的波特率是115200，數據位8，停止位1，校驗位NONE

  連接測試服務器：test.usr.cn 端口：2317 TCP長連接。

  b.給USR-LTE-7S4測試底板插上配套的電源設配器，觀察底板上指示燈的狀態，或是USR-LTE-7S4上指示燈狀態，如下所示，說明模塊一切正常，已連入服務器，可以開始測試通信。

  測試底板：POWER燈、Work燈、LINK1均常亮。

  USR-LTE-7S4模塊：

  C.串口發送“濟南有人物聯網有限公司”，在接收區會接收到相同的數據，如下圖所示，模塊一切正常。

  注意：出廠默認連接的測試服務器test.usr.cn 端口2317，串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。
