一、下載設置軟件和說明書

G781說明書：http://www.ggxxsw.cn/Download/439.html

G781軟件設計手冊：http://www.ggxxsw.cn/Download/440.html

G781設置軟件：http://www.ggxxsw.cn/Download/537.html

串口調試助手：http://www.ggxxsw.cn/Download/27.html

二、DTU是否正常工作測試

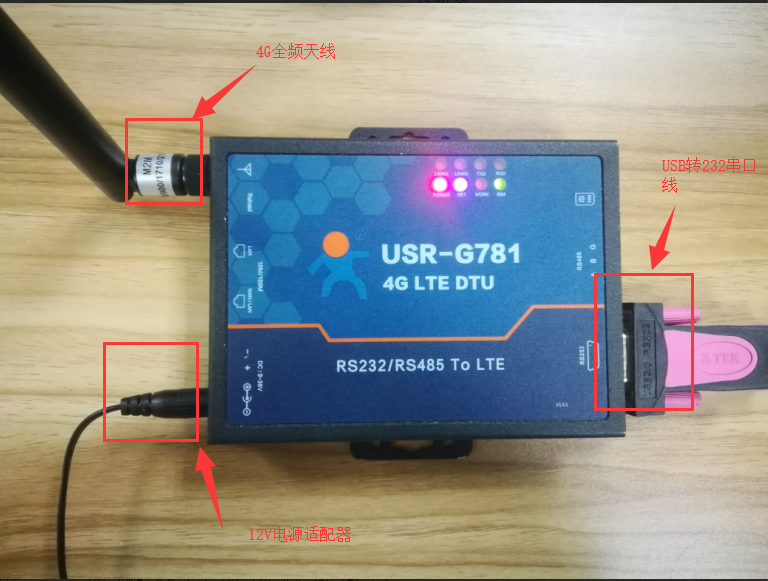

1、硬件連接:裝上sim卡，接上天線，G781的串口通過USB轉RS232/485接到PC上，用我司提供的12V電源適配器供電。

2、指示燈狀態(出廠默認參數情況下)：

Power亮起：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題

NET閃爍：2G 紅色；3G藍色；4G紫色；不亮說明聯網有問題

linka亮起：說明成功連接A路服務器

三、參數設置修改

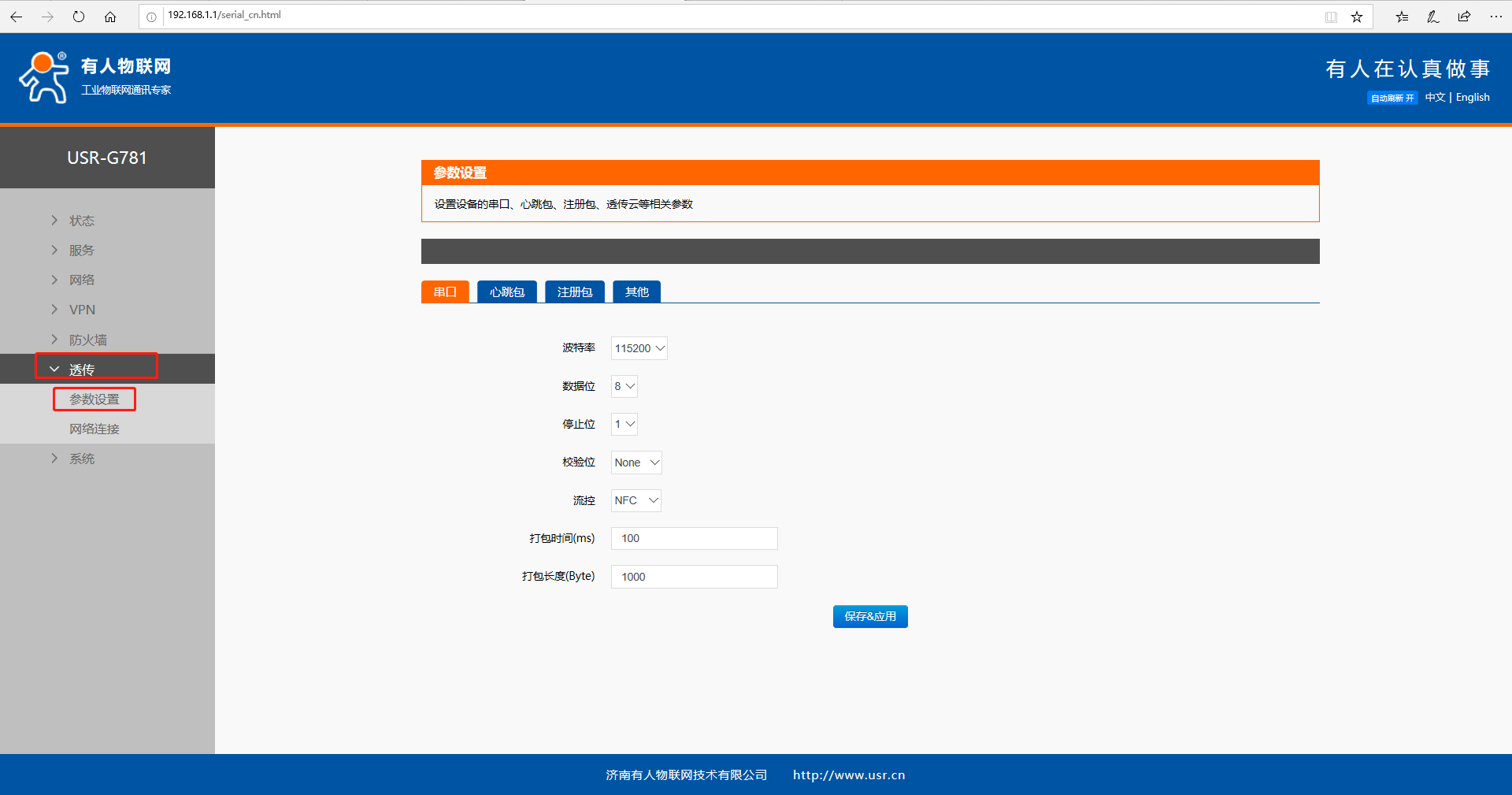

1、打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

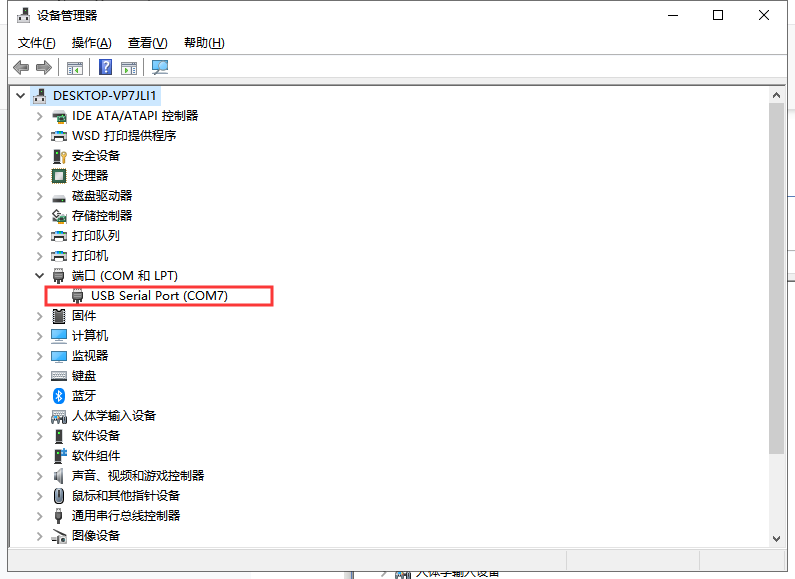

其中串口號可以在電腦的“設備管理器”中查看，見下圖；

波特率等串口參數出廠默認是：115200,n,8,1

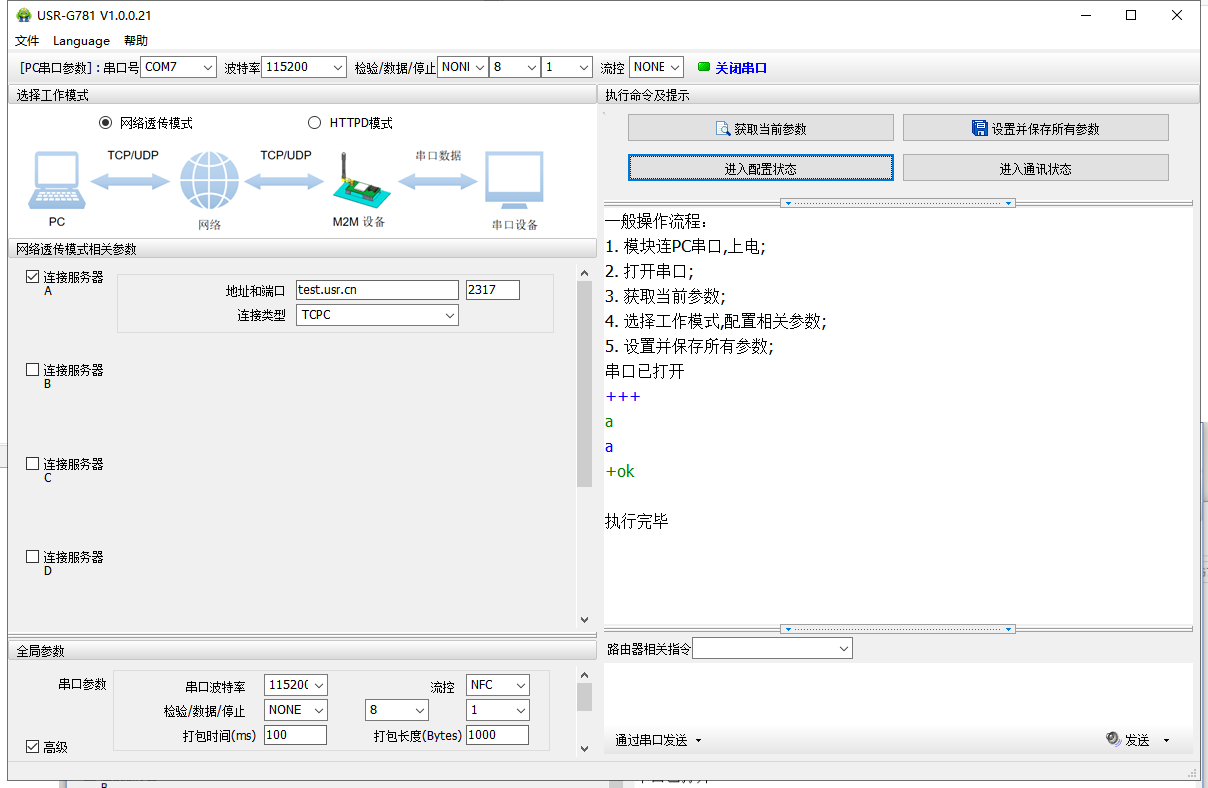

如下，打開串口，點擊進入配置狀態，返回OK則表示成功進入配置狀態。

2、修改參數。

在HTTP工作模式下，我司DTU是作為HTTP client(客戶端)去連接HTTP服務器的，所以需要客戶提供http服務器的參數：服務器地址，端口號，路徑,請求方式,頭信息以及服務器要求的數據格式。本案例以我司測試服務器為例：

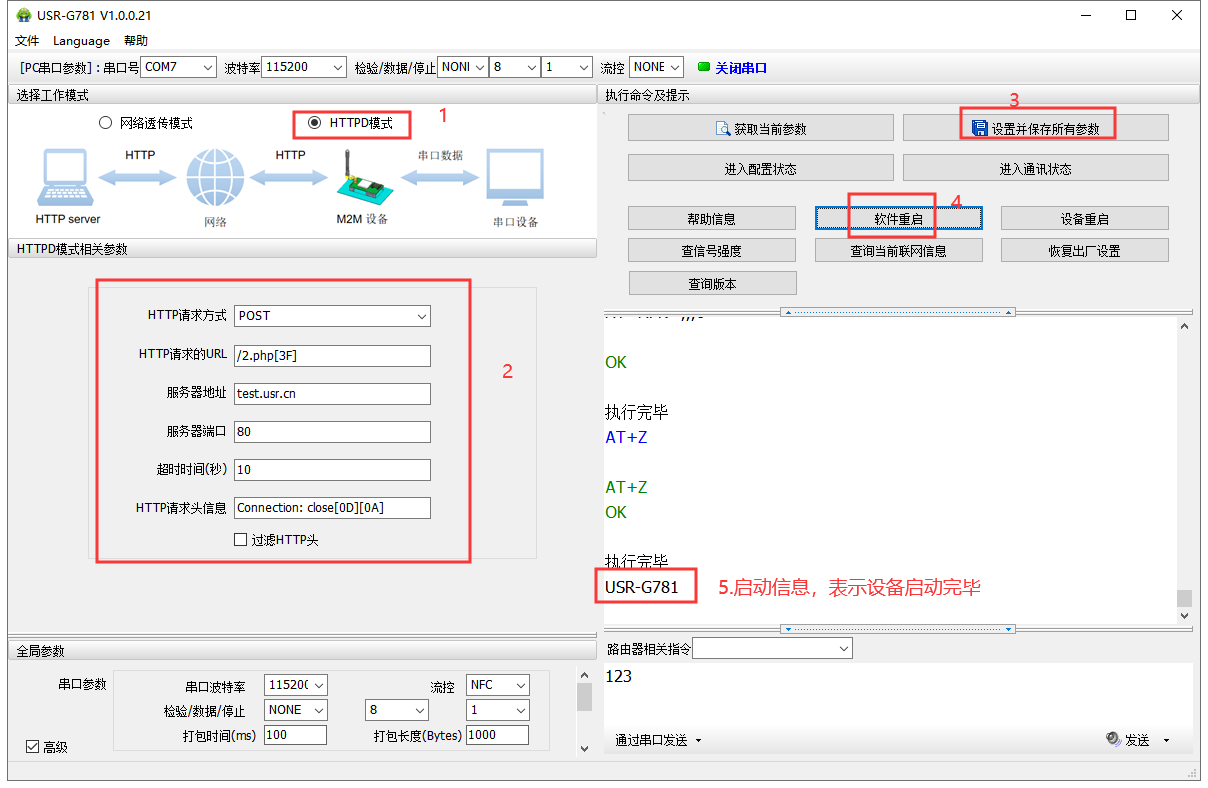

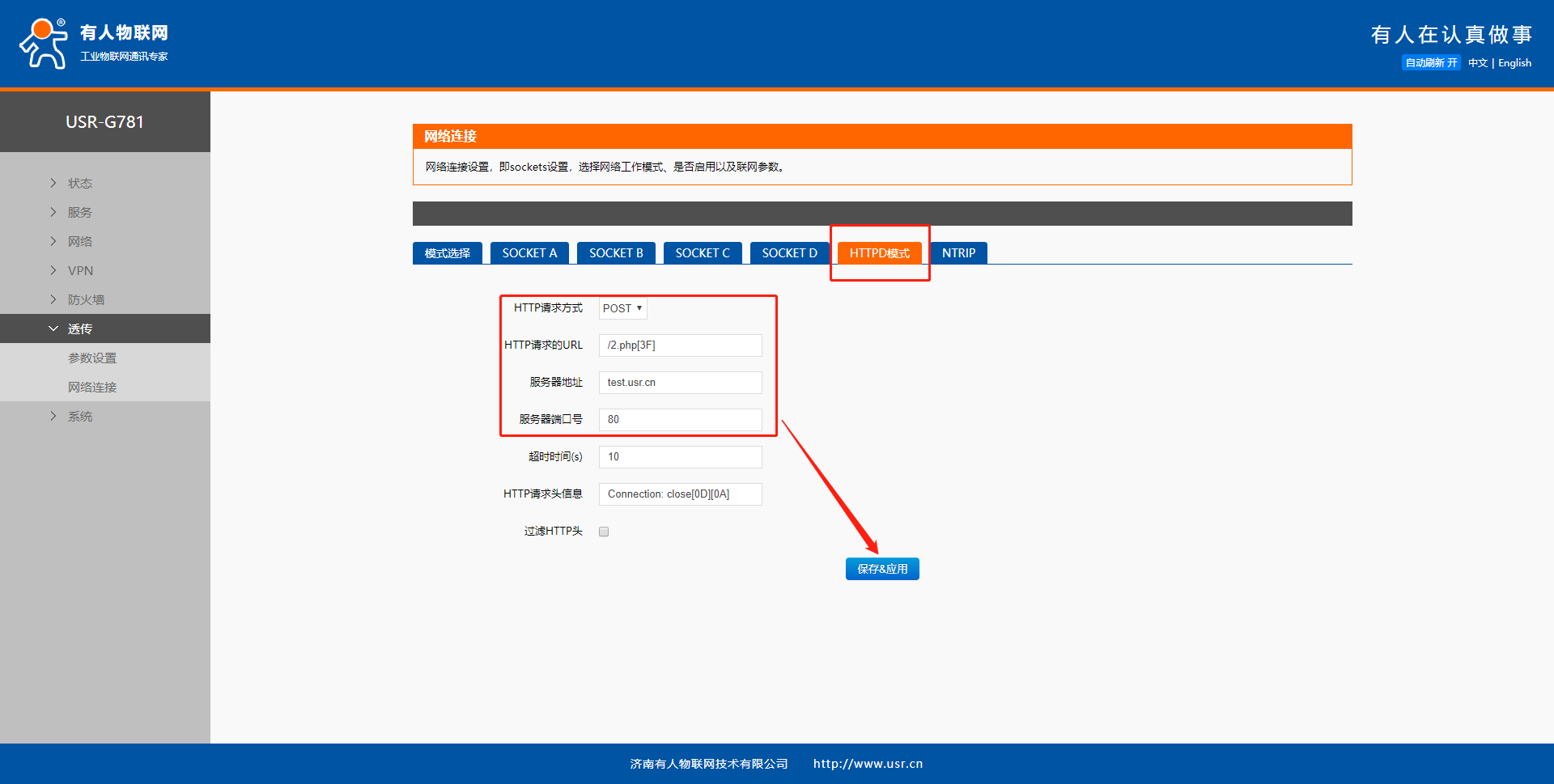

如下圖所示：

1>設置工作模式為HTTPD模式

2>填寫HTTPD相關參數，HTTP請求方式選擇POST，HTTP請求URL填寫/2.php[3F]，服務器地址為test.usr.cn，端口為80,HTTP請求頭信息保持默認。

3>點擊“設置并保存所有參數”

4>點擊“軟件重啟”（默認該按鈕隱藏，點擊進入通信狀態下的虛線可顯示隱藏按鈕）

5>待重啟完畢后會在串口打印USR-G781字樣，表示設備啟動完成。

四、通信測試

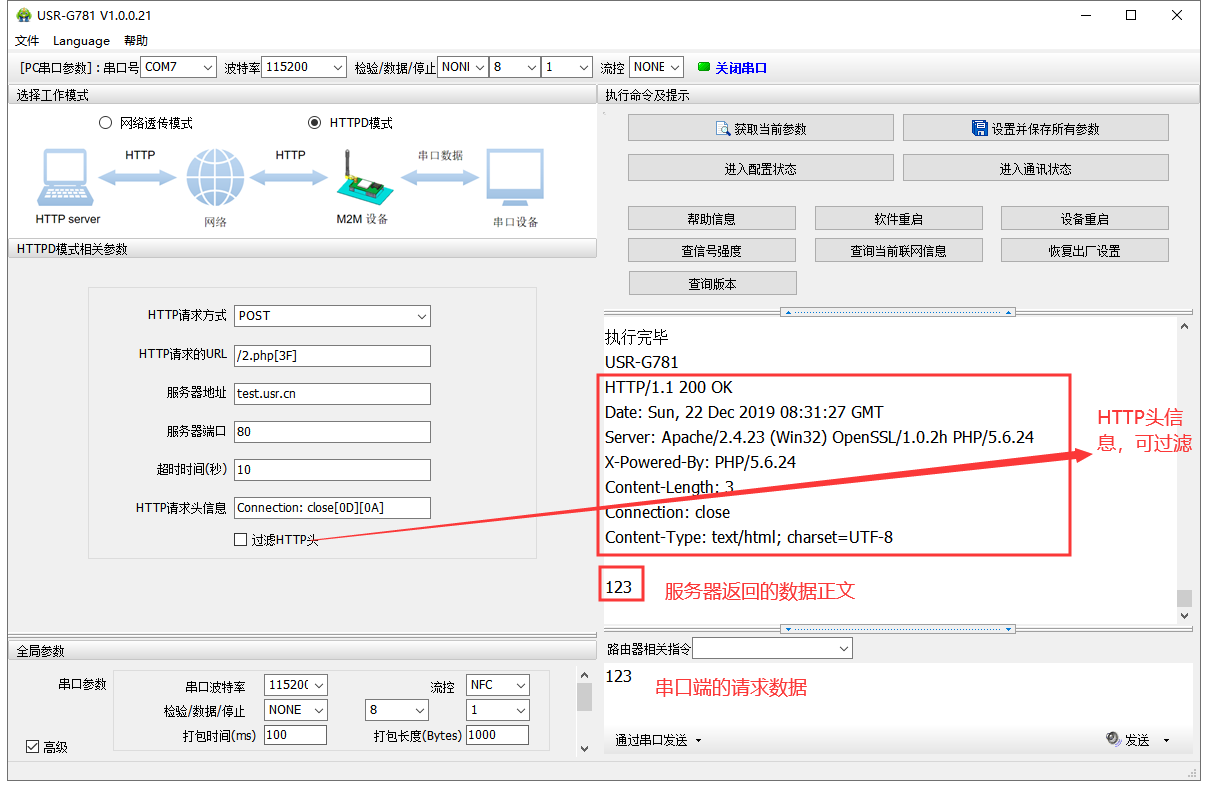

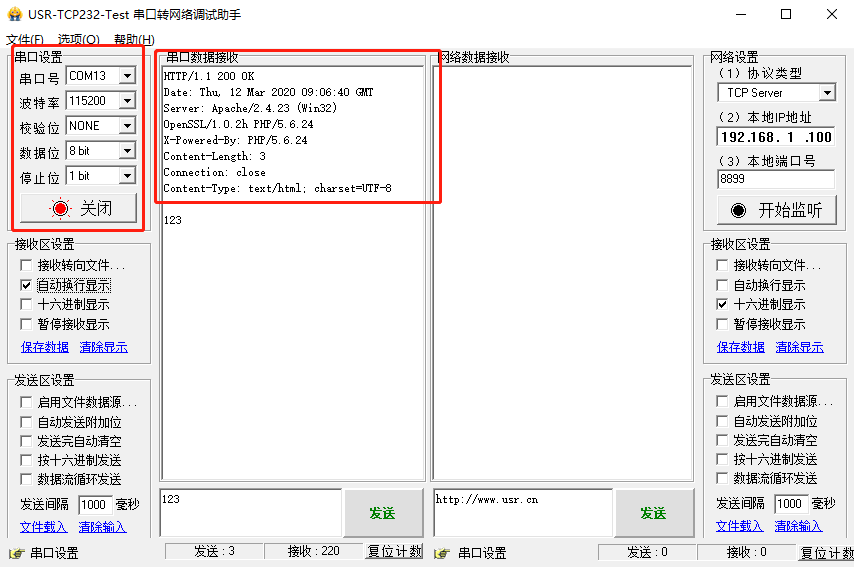

如下圖所示，可以在數據發送區域填寫數據，點擊發送，向服務器請求數據，在接收區域會返回服務器的返回?cái)?shù)據，其中HTTP頭信息可以設置過濾掉。

注意：

點擊進入配置狀態，沒有收到+OK,只有3個+++

原因：

1>先前有修改過串口參數，所以應該用新的串口參數打開串口

2>連接電腦和DTU的串口線有問題或者接觸不良

解決：

1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題

2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1中的參數重新進入

3>確定串口線和DTU/模塊連接沒有松動或者接觸不良

4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)

5>如果還是不行，將硬件接線拍照給技術支持看看

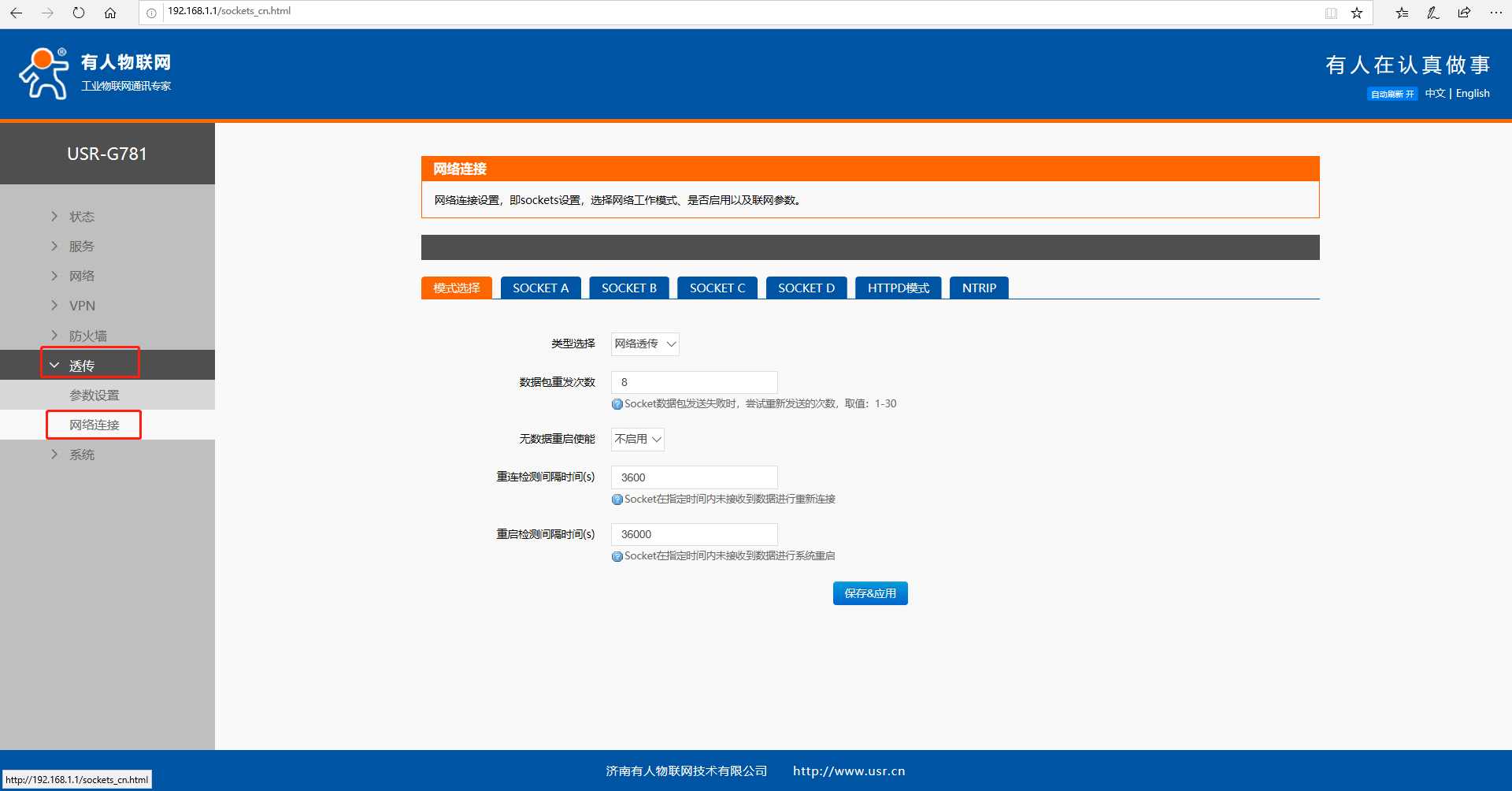

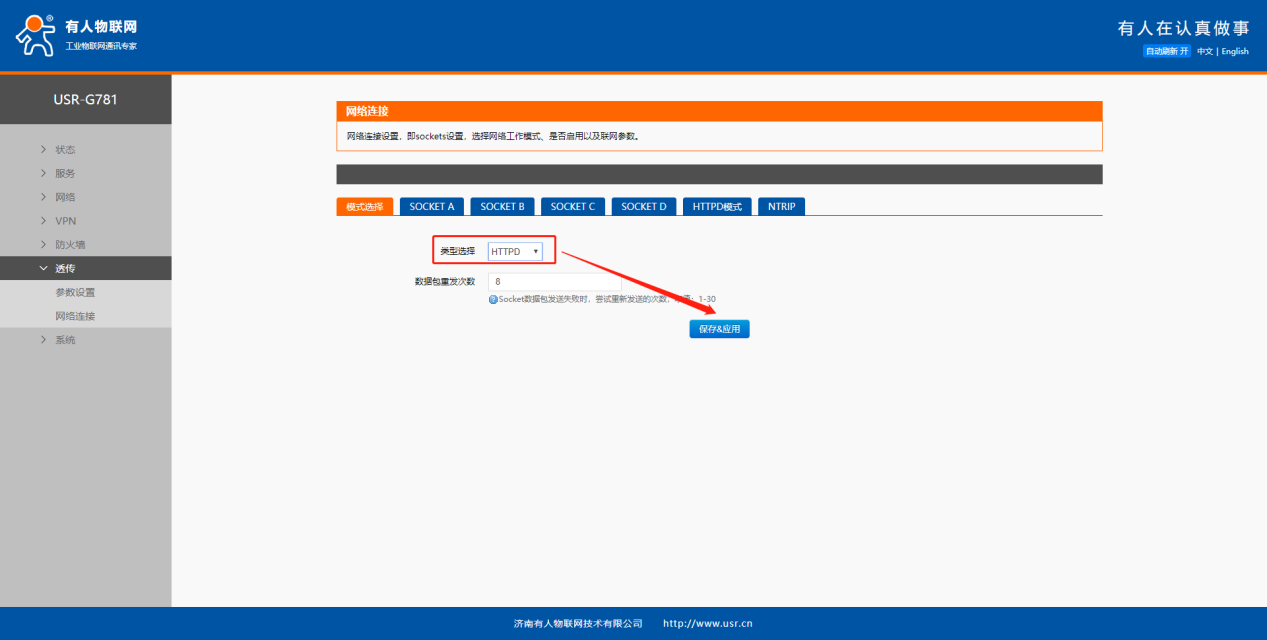

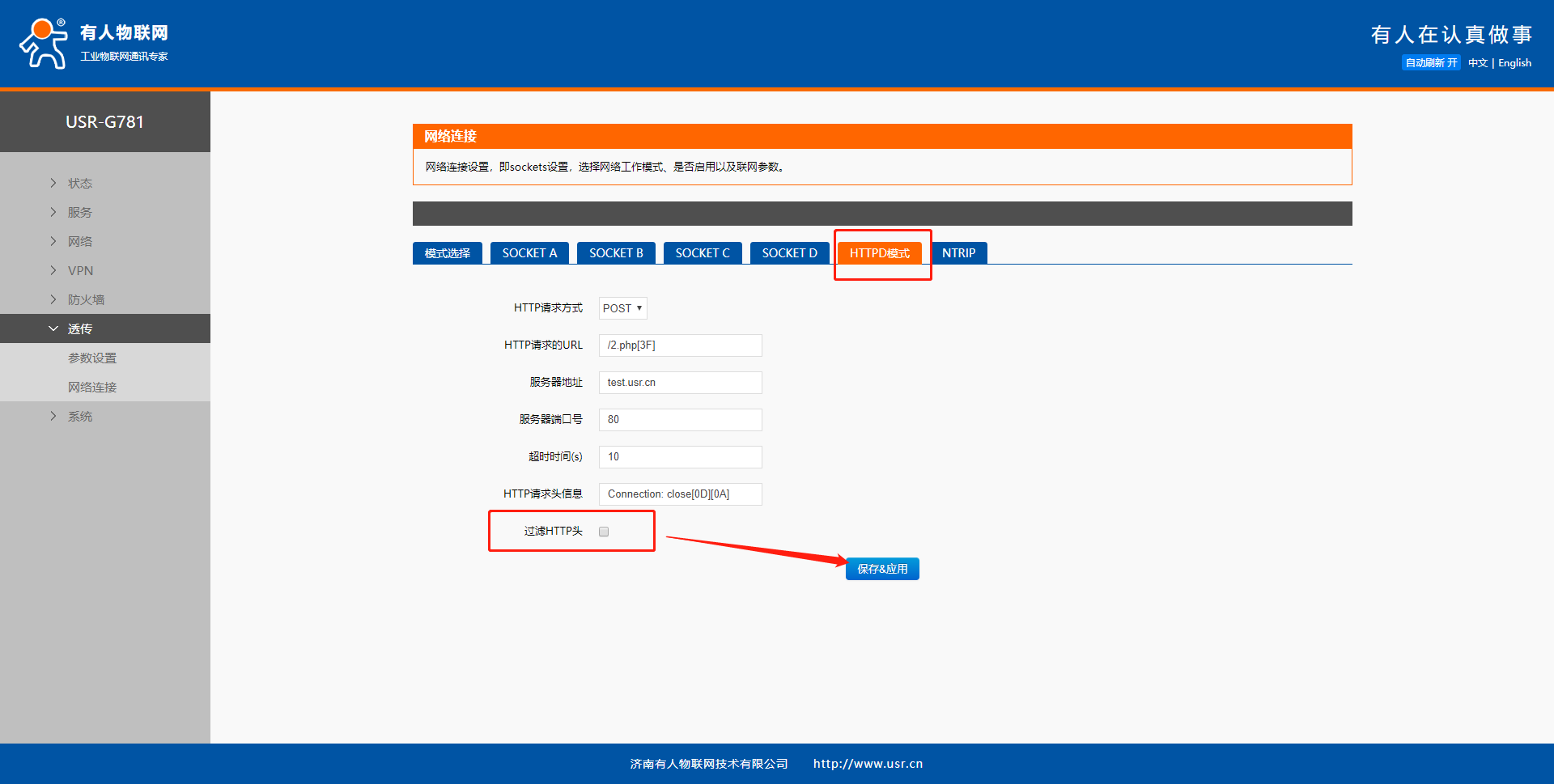

在內置網頁--透傳--網絡連接--HTTPD模式中，過濾HTTP頭。
