　　USR-M511基本測試通信和使用方案

　　一、要下載的軟件和說明書

　　說明書：http://www.ggxxsw.cn/Download/535.html

　　軟件設計手冊：http://www.ggxxsw.cn/Download/536.html

　　設置軟件：http://www.ggxxsw.cn/Download/579.html

　　測試軟件：modbuspoll / modbusslave

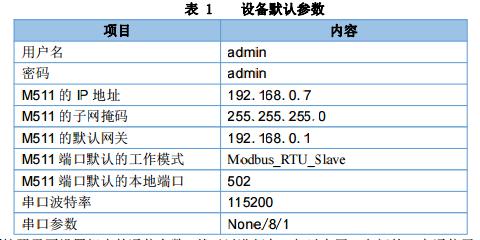

　　二、設備默認參數

　　三、測試

　　1.將 511(USR-M511，簡稱 511 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 511 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 511 供電。觀察指示燈狀態確定511是否正常工作：紅色燈常亮，綠色燈閃爍。(注意：撥碼開關和選擇串口一致)

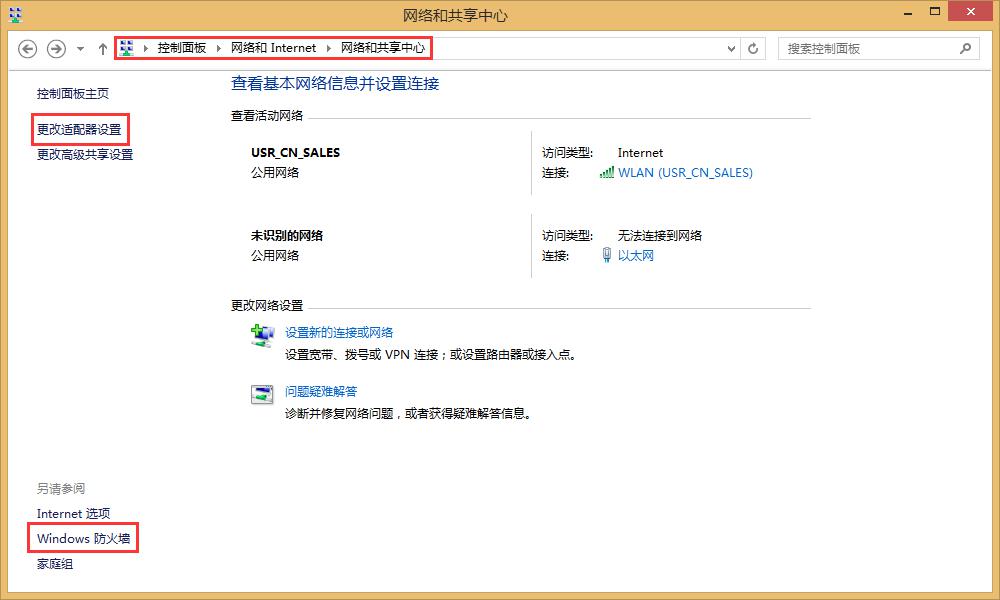

　　2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

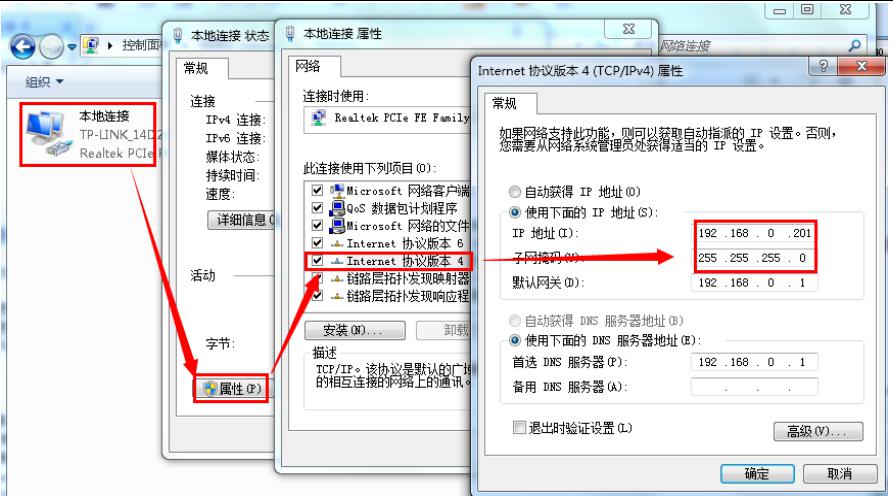

　　3.給電腦設置靜態IP，要與511的IP在同一個網段(511默認參數見表1)。

　　4、 打開測試軟件“Modbus Poll” 和“Modbus Slave”連接好硬件。

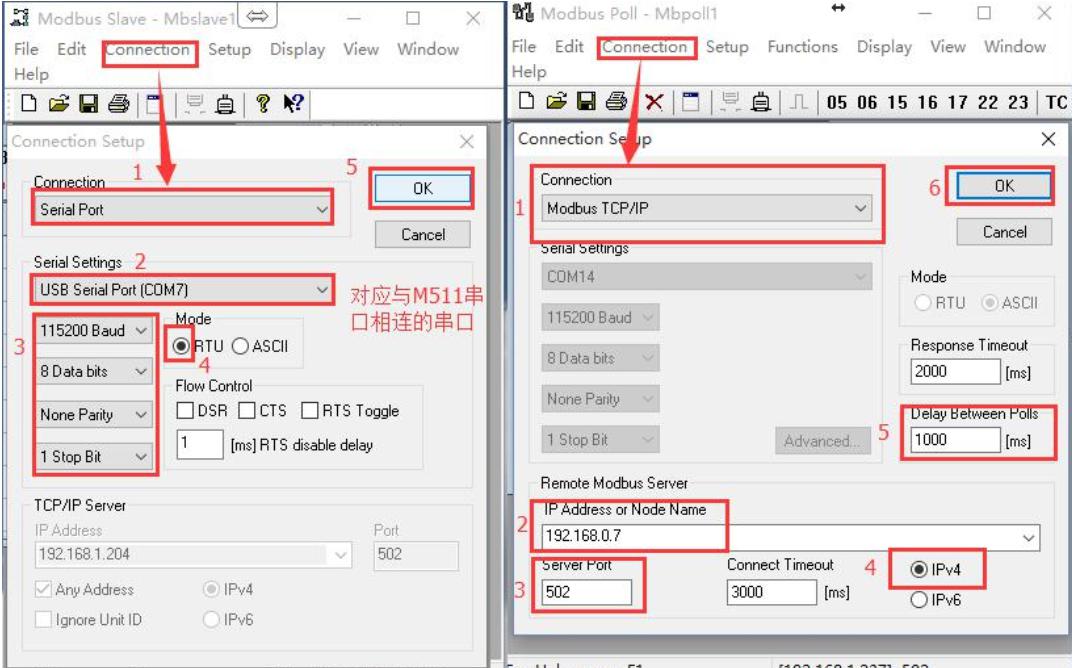

　　5、 打開 Modbus Slave，設置正確的參數，M511 默認串口接Modbus_RTU_Slave，所以將 Modbus Slave設置為串口， RTU 協議， 如下圖所示：

　　6、 打開“Modbus Poll”，選擇 Modbus TCP/IP 模式，設置好目標 IP： 192.168.0.7，目標端口號 502， 點擊OK,如下圖所示：

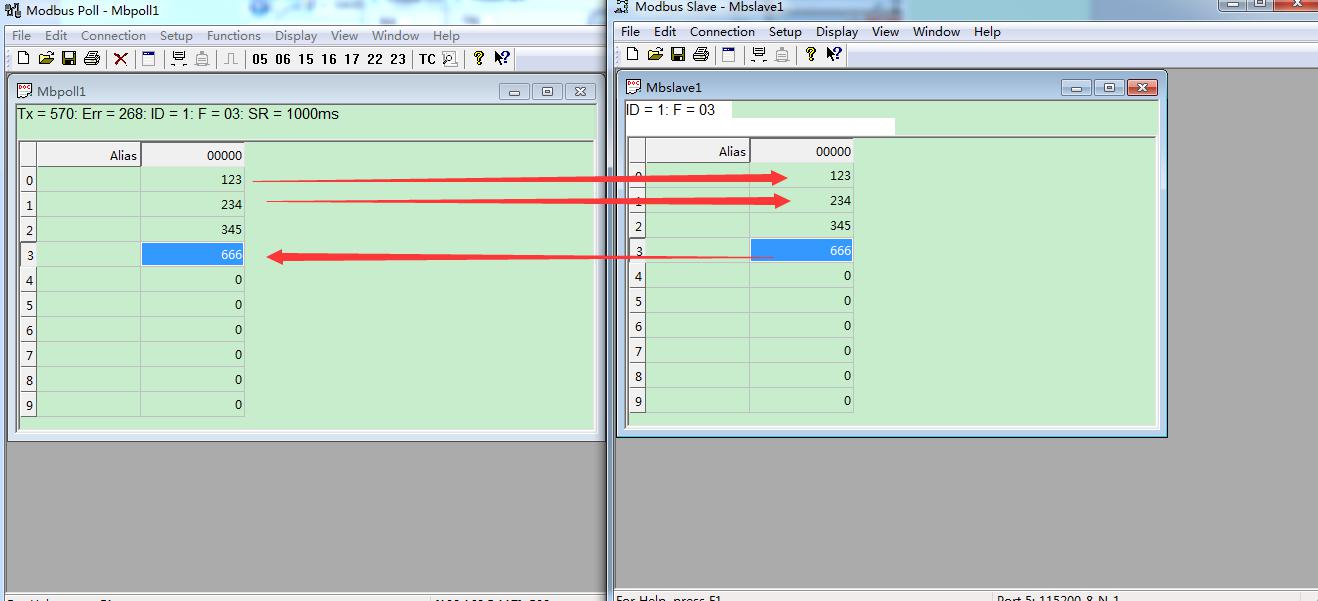

　　7、至此， 我們就可以通過 Modbus Poll 讀取 Modbus Slave 的數據了， 網絡到串口的數據流向是： Modbus Poll網絡端->511以太網口->協議轉換(Modbus TCP 轉 Modbus RTU) ->511 串口-> Modbus Slave 串口端;;串口到網絡的數據流向是接到查詢指令： Modbus Slave 串口端->511串口->Modbus RTU 轉 Modbus TCP->511以太網口->Modbus Poll網絡端
