CANET200測試說明：
本測試是模塊默認設置連接電腦測試通信。
測試目的：
測試模塊的通信是否正常。
一、要下載的軟件
說明書：http://www.ggxxsw.cn/Download/563.html
軟件手冊：http://www.ggxxsw.cn/Download/564.html
設置軟件：http://www.ggxxsw.cn/Download/565.html
測試軟件：http://www.ggxxsw.cn/Download/27.html
虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html
二、設備默認參數

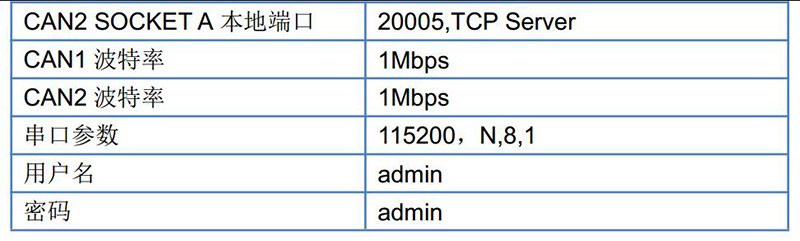

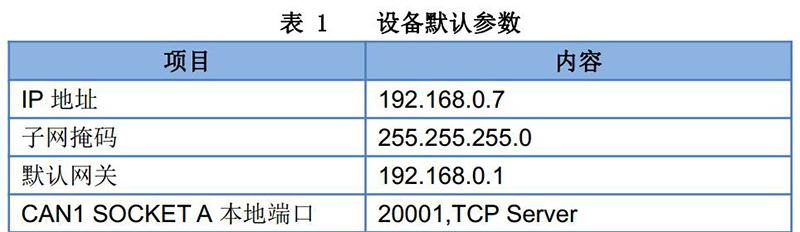

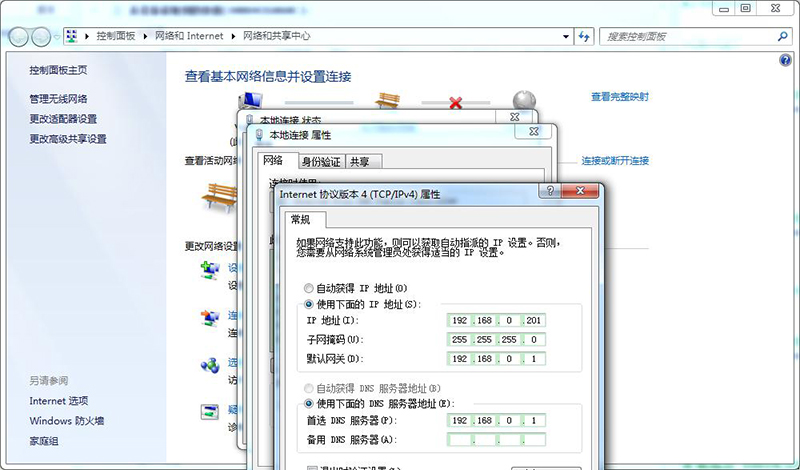

1、給電腦設置靜態IP，要與CANET200的IP在同一個網段(默認參數見表）

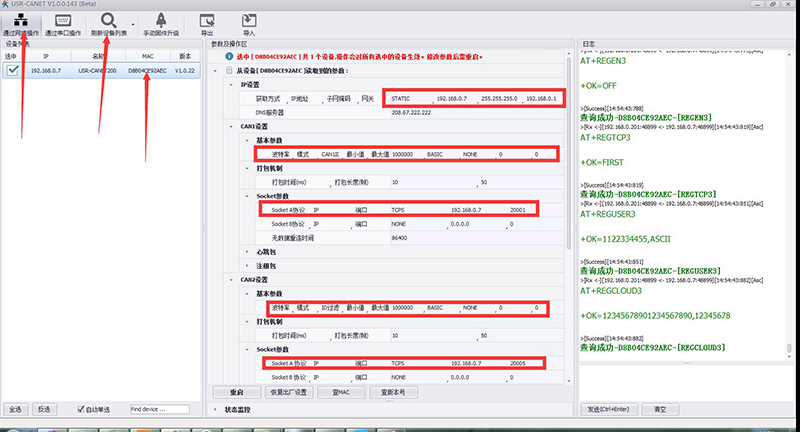

2、打開設置軟件,點擊”通過網絡操作”--“刷新列表”，雙擊打開，查看設備默認設置。
3、把CAN1和CAN2的L-L,H-H短接起來，CAN總線上兩端的CAN設備要接120Ω終端電阻，撥碼開關撥下來，驗證：網絡--CAN1--CAN2-網絡。(客戶可以直接對接can口設備)
4、打開USR_TCP232_TEST軟件

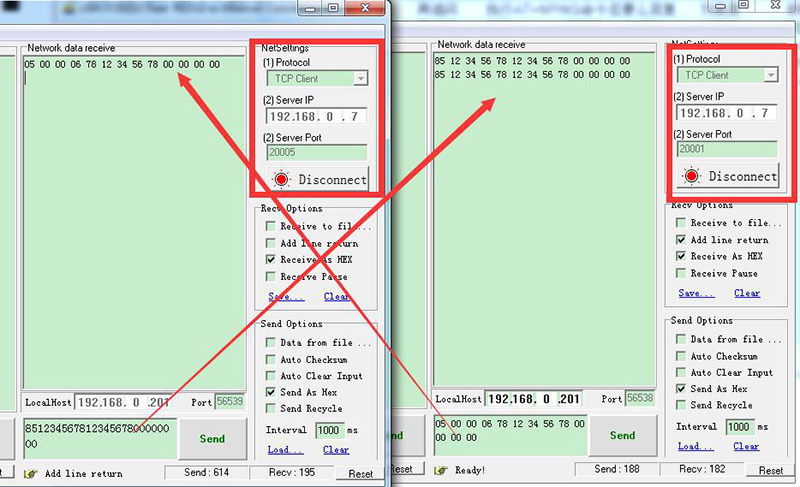

Can1為192.168.0.7-20001;can2位192.168.0.7-20005兩個網絡助手之間的通信如下(數據格式為13字節，按16進制發送)
