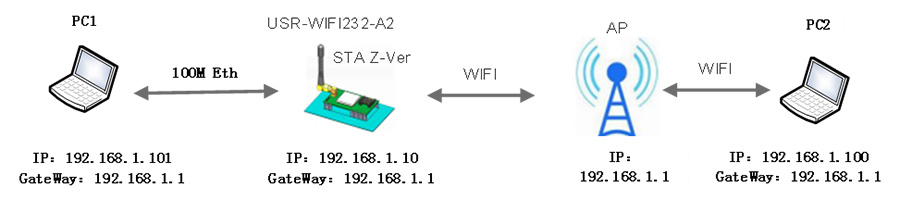

  1、先簡單講下Wi-Fi橋接功能最終實現的功能，框圖見下圖。

  高性能模塊(一下簡稱A2)通過Wi-Fi接到AP上，PC1通過以太網接到A2模塊上，這時A2模塊相當于一個透明的設備，PC1和PC2在同一個局域網，相互通訊不受任何限制，如果AP可以聯網，那么PC1也是可以上網的。下面介紹如何設置A2模塊，才能實現這種功能。

  2、設置

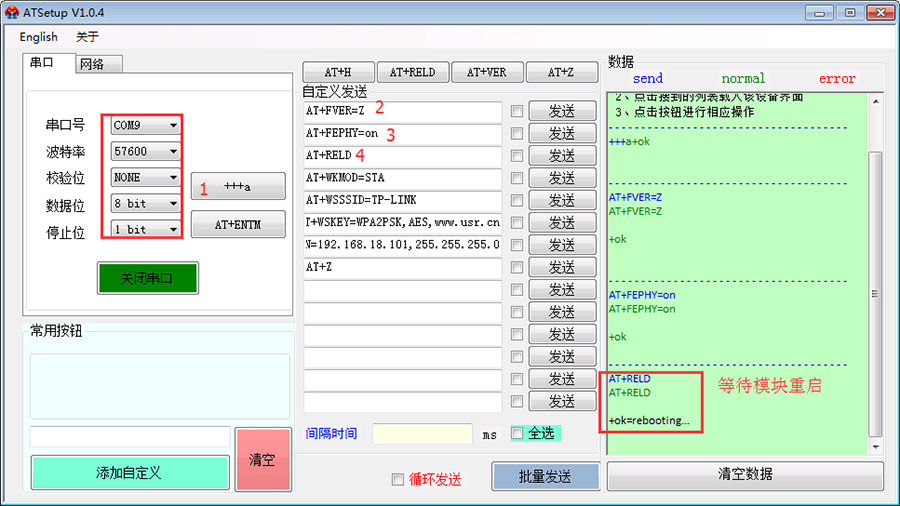

  1> 設置模塊工作在Z模式下(模塊出廠默認工作在n模式下)

  AT+FVER=Z 該指令只能通過串口來設置，無法通過網頁配置的

  AT+FEPHY=on 該指令也可以通過網頁來設置的(通過網頁設置時，重啟即可生效)

  AT+RELD 上述AT指令需要AT+RELD才能生效的

  2> 設置A2模塊橋接路由器：通過網頁設置和AT指令設置兩種方式

  通過網頁設置橋接路由器

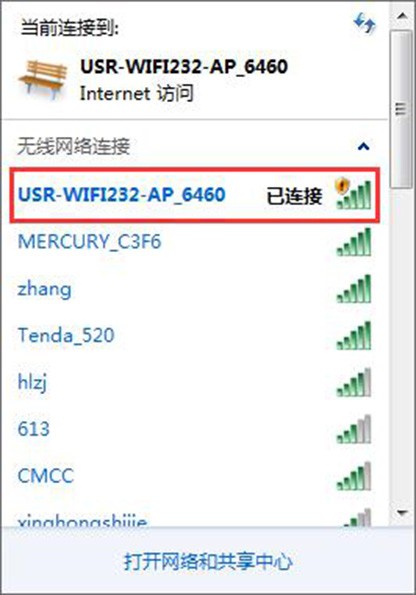

  A. 電腦連接B2的Wi-Fi

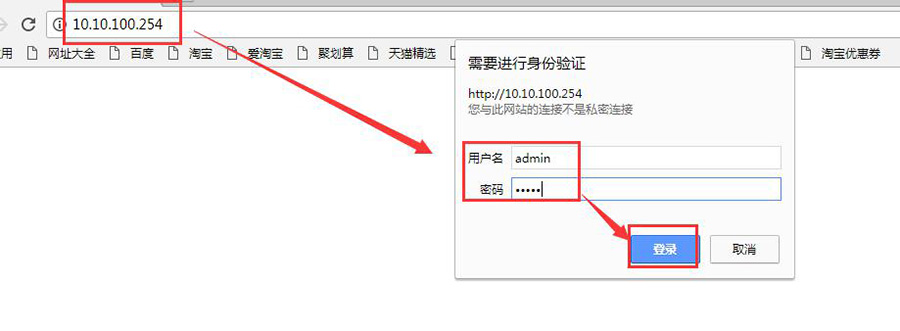

  B. 用google或者IE瀏覽器打開配置網頁10.10.100.254，用戶名和密碼均為admin

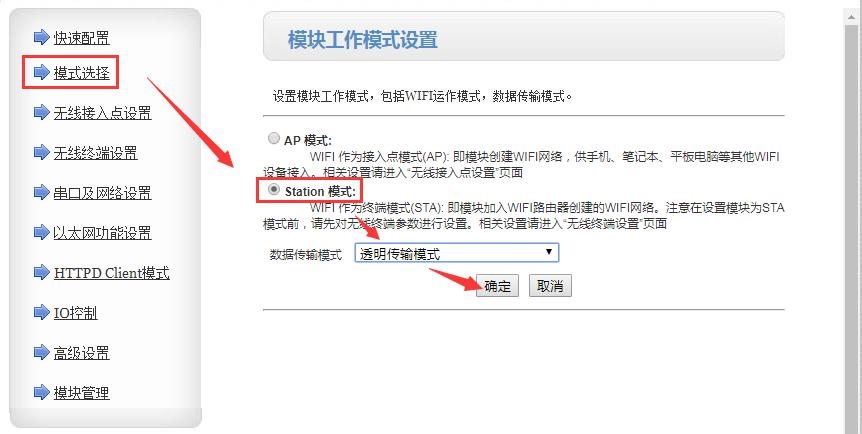

  C. 模式選擇中選擇”Station模式”和”透明傳輸模式”,然后點擊確定，這個時候不用重啟，等著全部設置完成后，一起重啟

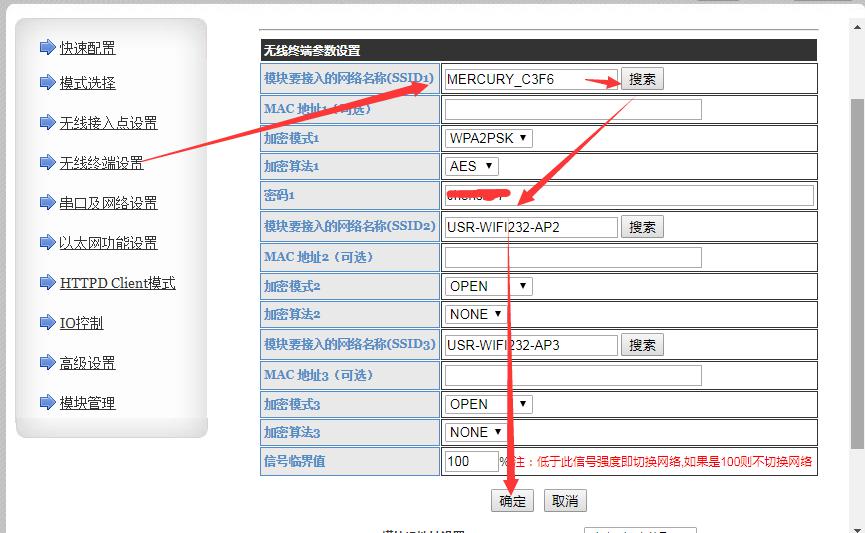

  D. 點擊”無線終端設置”，

  搜索到要加入的路由器的SSID，正確填寫密碼，點擊確定

  E . 重啟模塊

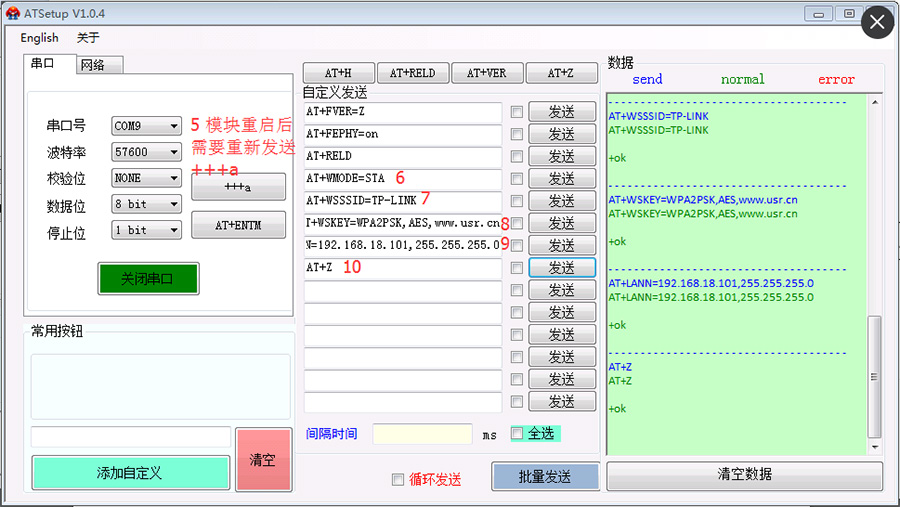

  通過AT指令設置連接路由器：

  下載軟件：http://www.ggxxsw.cn/Download/91.html

  A. AT+WMODE=STA 設置模塊工作在STA

  B. AT+WSSSID=TP-LINK 設置需要連接的路由器的SSID

  C. AT+WSKEY=WPA2PSK,AES,www.ggxxsw.cn 設置路由器的密碼

  D. AT+LANN=192.168.18.101,255.255.255.0 設置A2模塊的局域網IP和子網掩碼

  E. AT+Z 使上述參數生效

  注意：AT+LANN設置的這個IP地址必須和要連接的AP在同一個網段，否則不能正常通訊的。

  3、驗證

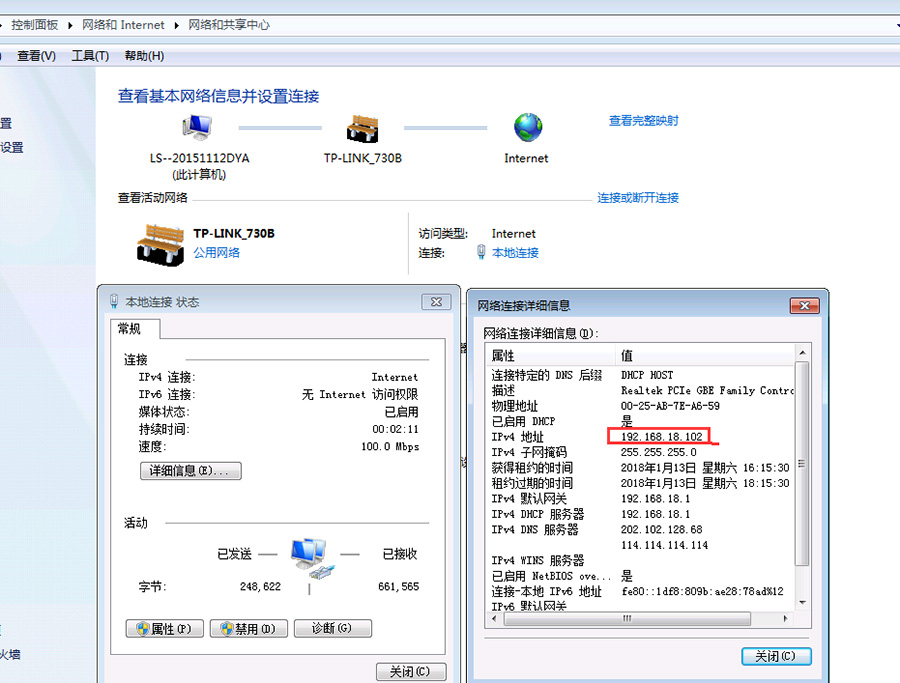

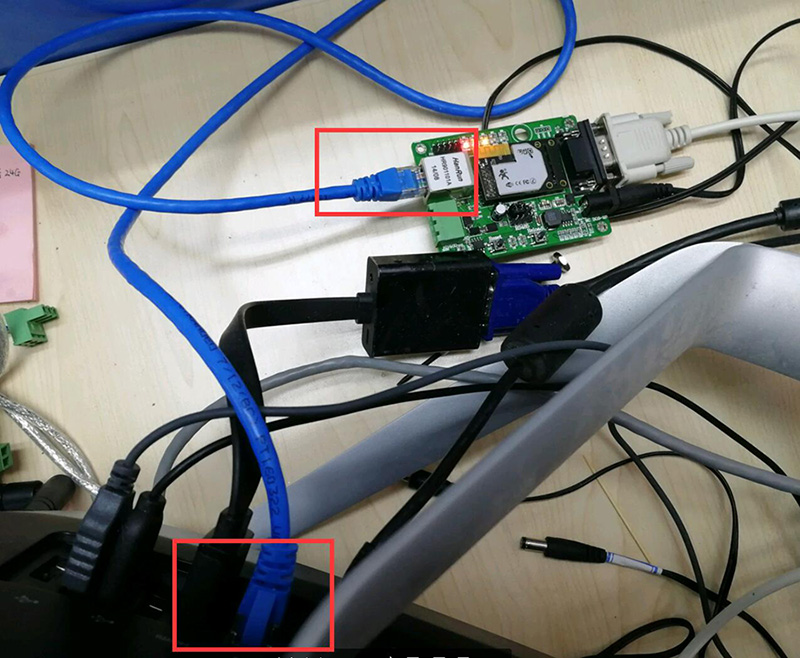

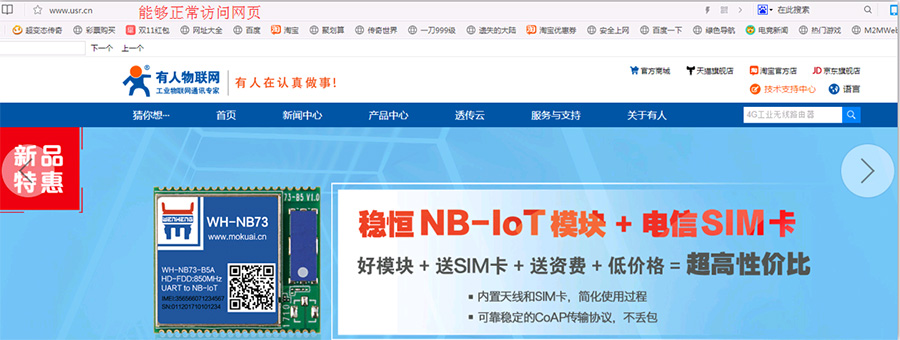

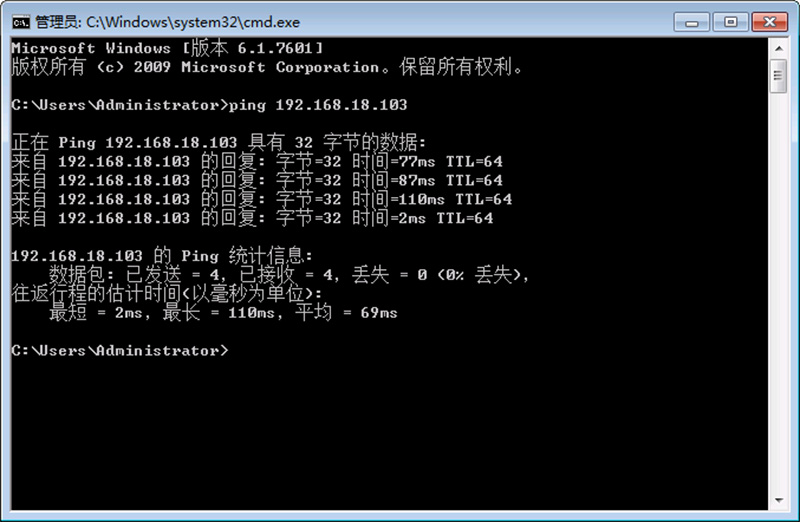

  電腦通過網線接到A2的網口(評估板)，可以看到電腦獲取的IP是192.168.18.xx網段的，并且能夠正常的瀏覽網頁，手機接入到同一個網絡能夠正常的ping通。
