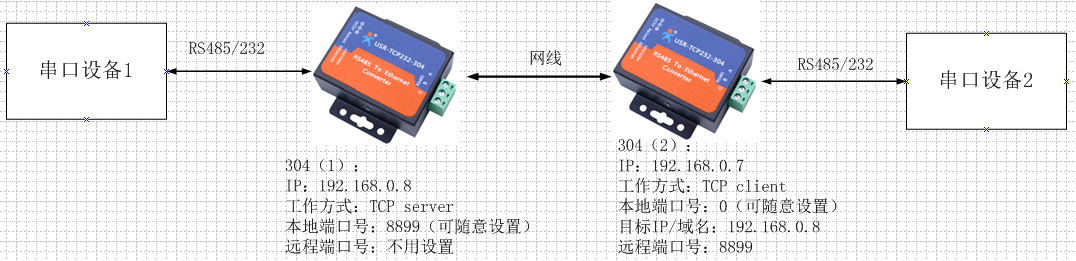

網絡拓?fù)浣Y(jié)構：  串口設備1發送數據--->304(1)--->304(2)--->串口設備2接收數據

串口設備1接收數據<---304(1)<---304(2)<---串口設備2發送數據

最終實現串口設備1和串口設備2雙向數據透?jìng)?/span>

注意：本案例設置前，模塊都是出廠默認設置

需要提前準備的軟件：

設置軟件：http://www.ggxxsw.cn/Download/257.html

調試軟件：http://www.ggxxsw.cn/Download/27.html

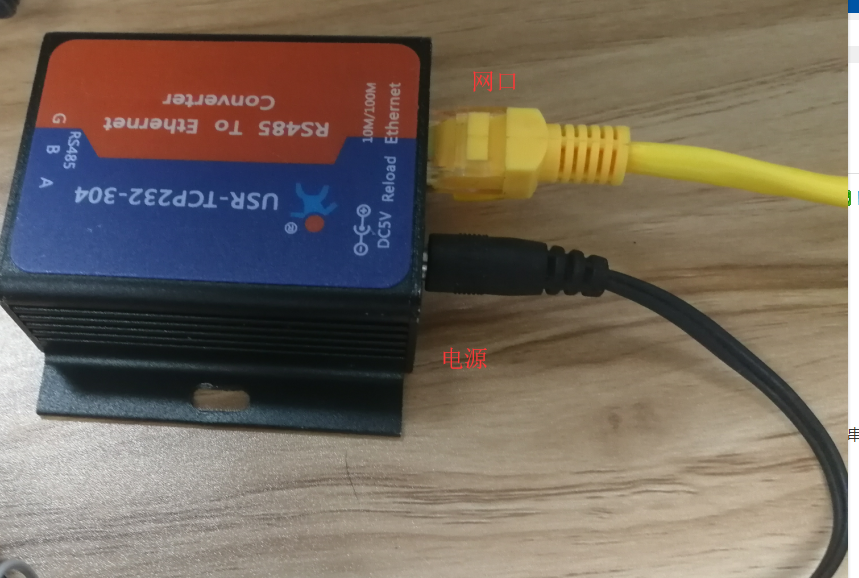

1. 硬件連接，先將304(1)的網口通過網線接到電腦網口上，供電；會看到304的網口指示燈綠色常亮，黃色閃爍

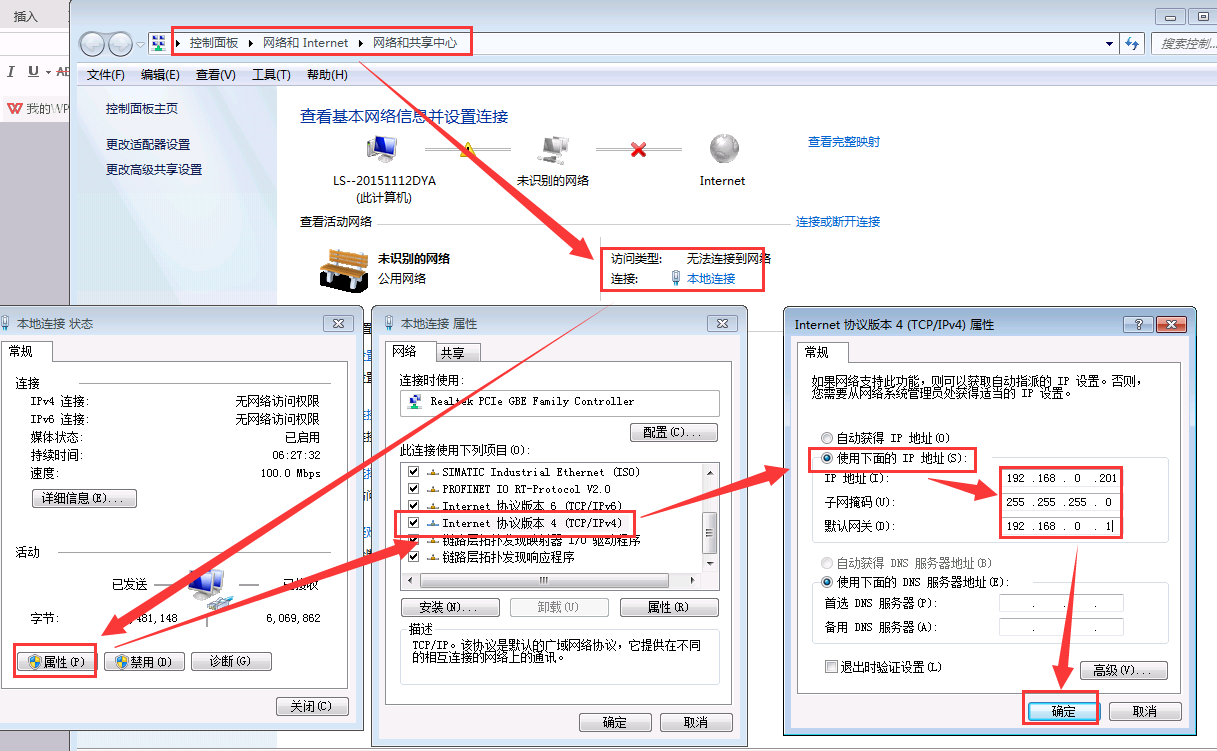

2. 設置電腦端的IP地址為192.168.0.201

網絡和共享中心-->本地連接-->屬性-->TCP/IPv4-->使用固定IP

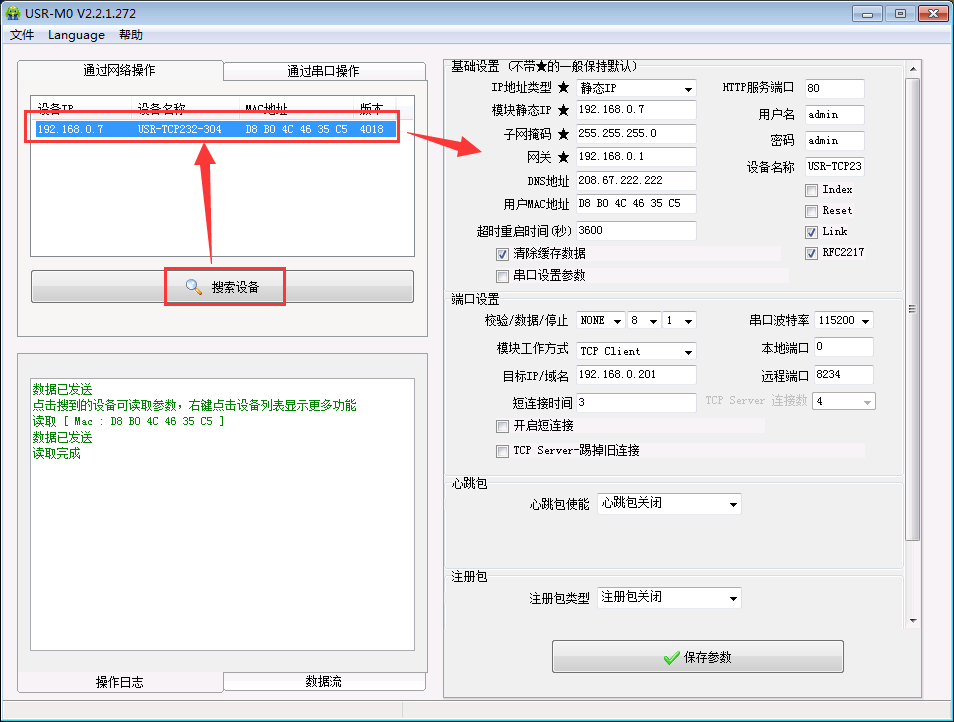

3. 打開設置軟件：搜索設備--->點擊搜索出來的設備--->設備目前的參數

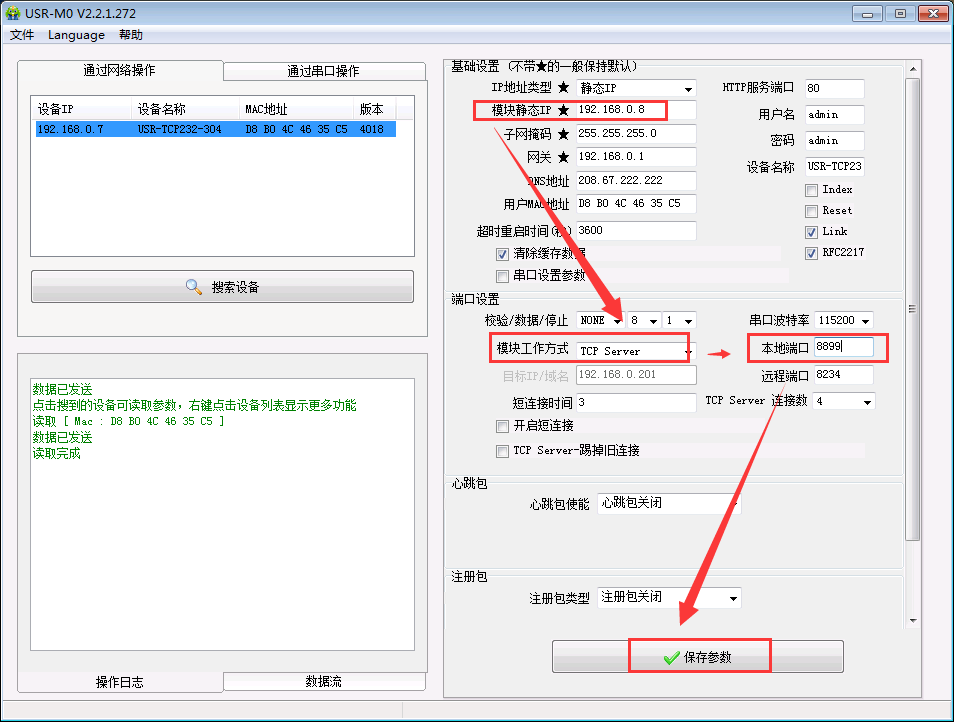

4.修改304(1)的參數

IP：192.168.0.8

工作方式： TCP server

本地端口號：8899

修改完成后，重新搜索下，看參數是否修改成功；如果參數已經修改成功，

則304(1)設置完成

注意：1>如果要修改波特率或者其他參數也是這個流程

  2>本地端口號可以隨意設置，但是不能設置成80和1901，因?yàn)檫@兩個端口號已經被其他功能占用

參數修改

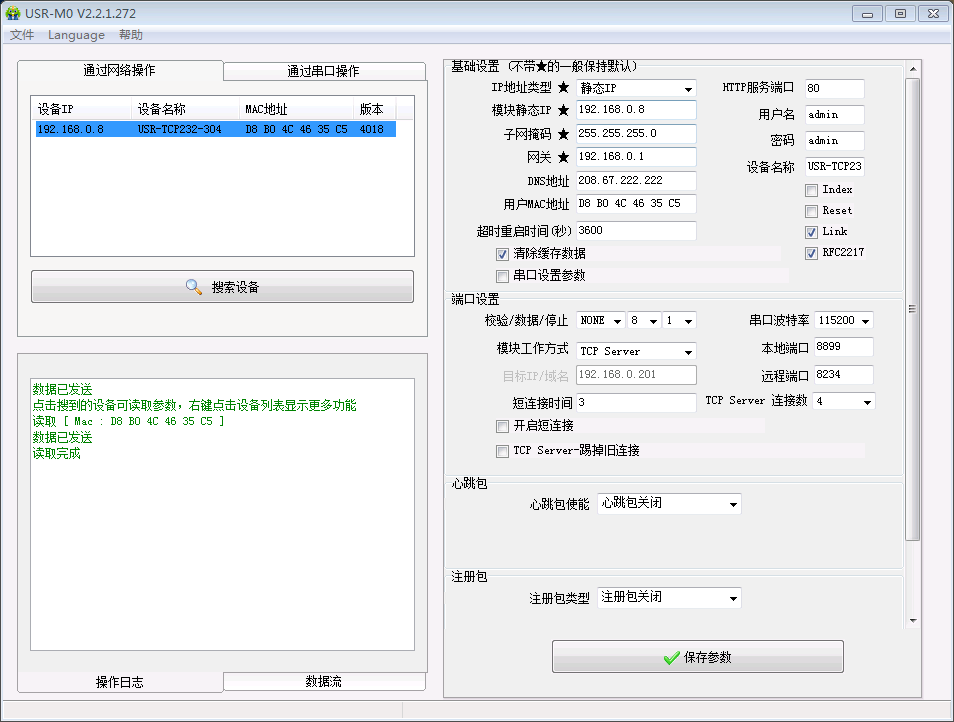

參數修改成功

5.設置304(1)，本案例中用306替代，硬件連接參考304(1)；通過設置軟件搜索，設置步驟都是一樣的，只是參數和304(1)不同

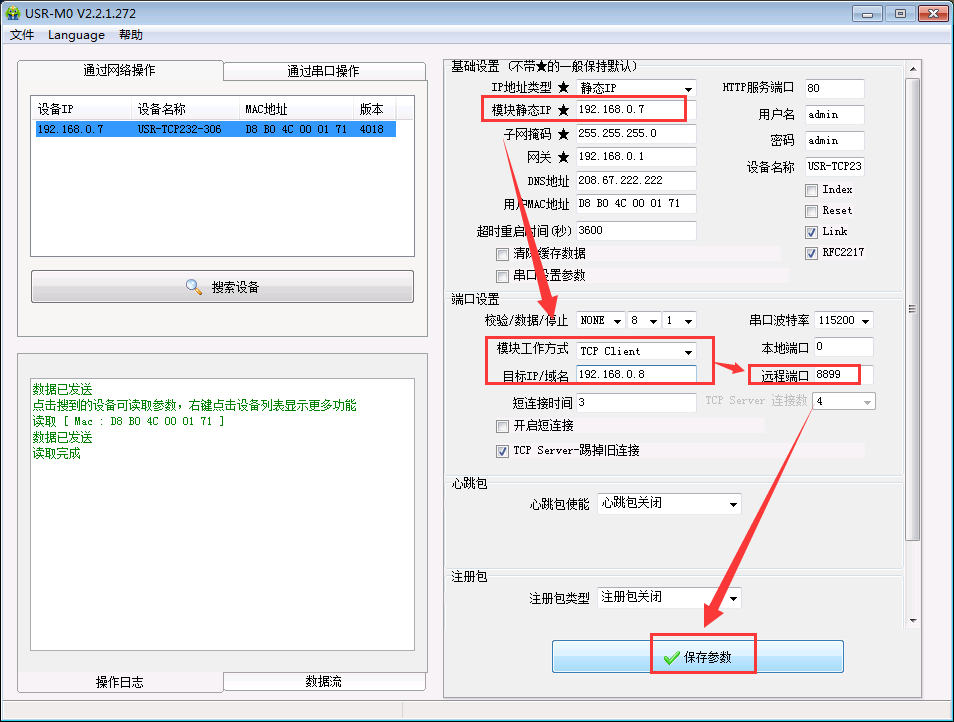

306參數

IP ： 192.168.0.7

工作方式：TCP client

目標IP/域名：192.168.0.8，即304(1)的IP地址

  遠程端口：8899， 即304(1)的本地端口號

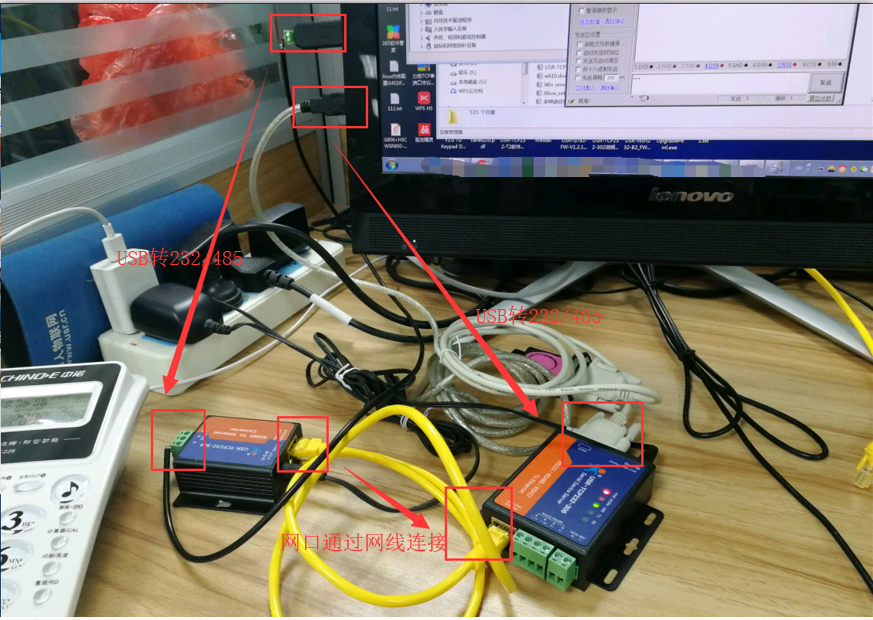

6. 將304和306的網口通過網線連接，串口通過USB轉串口接到電腦上

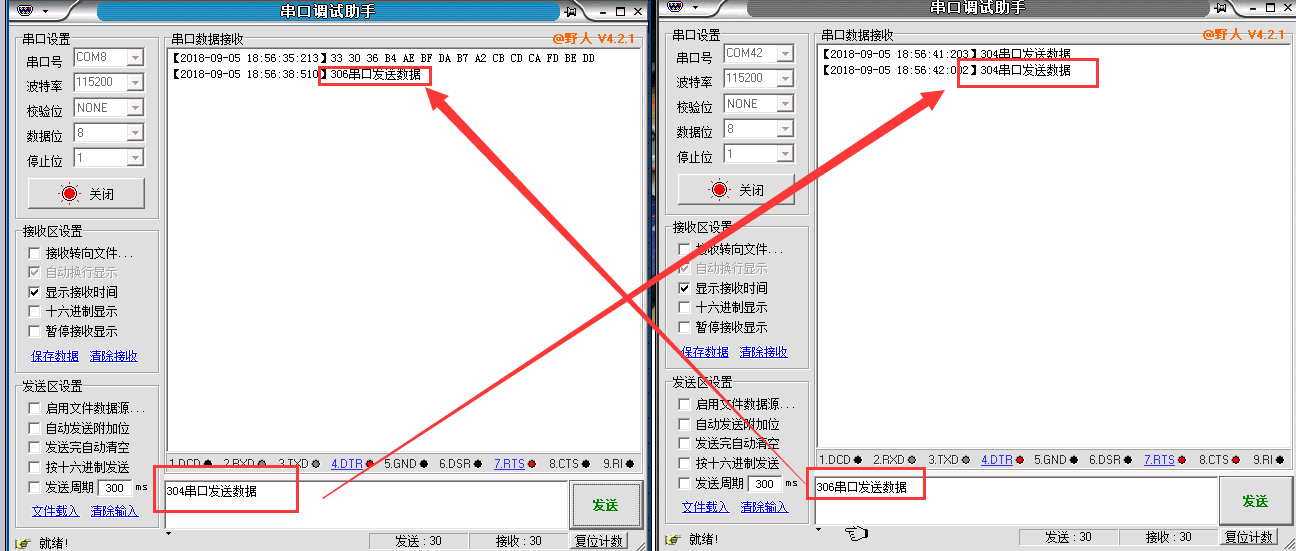

7. 電腦端打開兩個串口調試軟件，通過304和306的串口發送數據

8. 如果通過串口線可以發送數據的話，那把串口線斷開，換成客戶自己的串口設備，也是可以正常通訊的

注意：304/306的串口參數需要和連接的串口設備一致
