一、資料下載

USR-W610說明書：http://www.ggxxsw.cn/Download/1152.html

USR-W610軟件設計手冊：http://www.ggxxsw.cn/Download/577.html

串口網絡調試助手：http://www.ggxxsw.cn/Download/27.html

二、準備工作

1、USR-W610 數量1個

2、電源適配器12V 數量1個

3、232轉USB調試線 數量1個

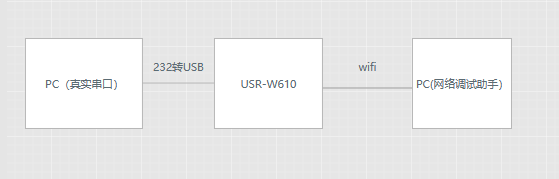

三、連接框圖

四、產品參數配置

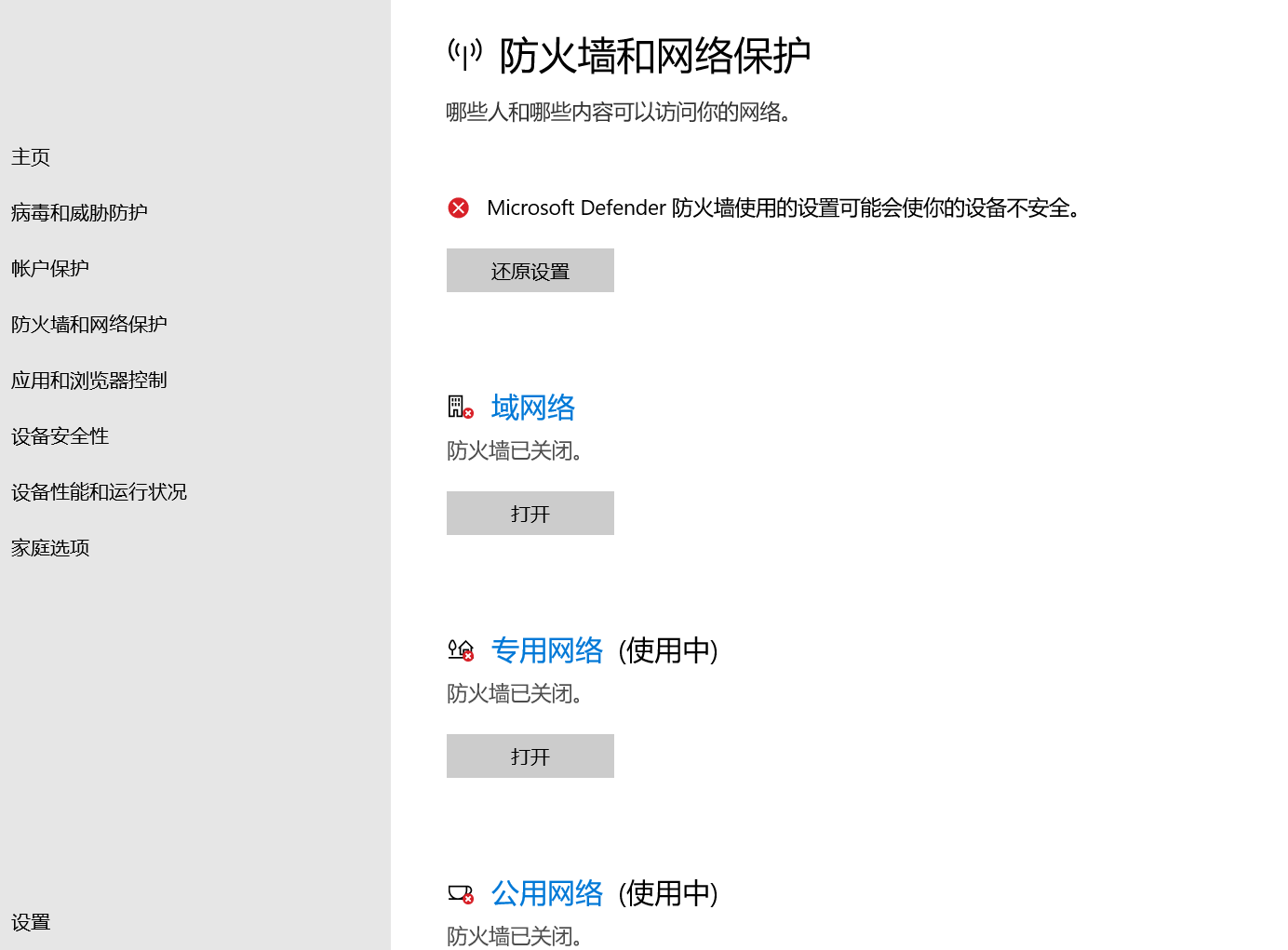

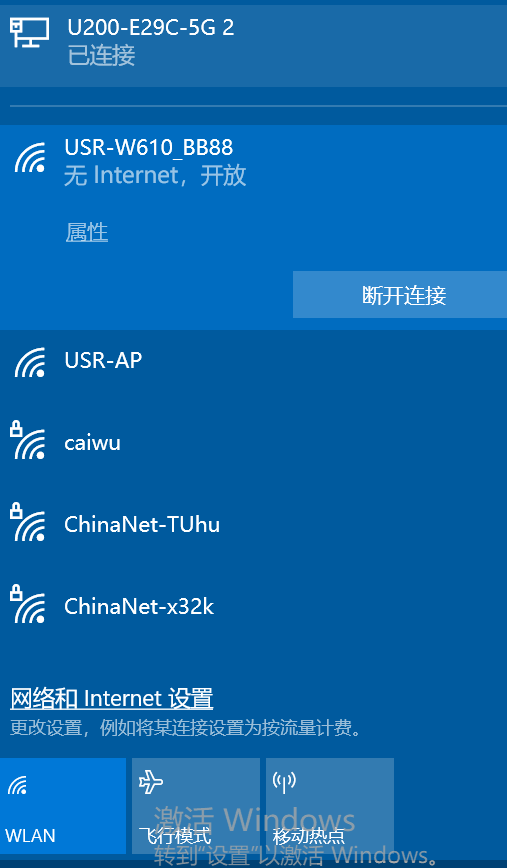

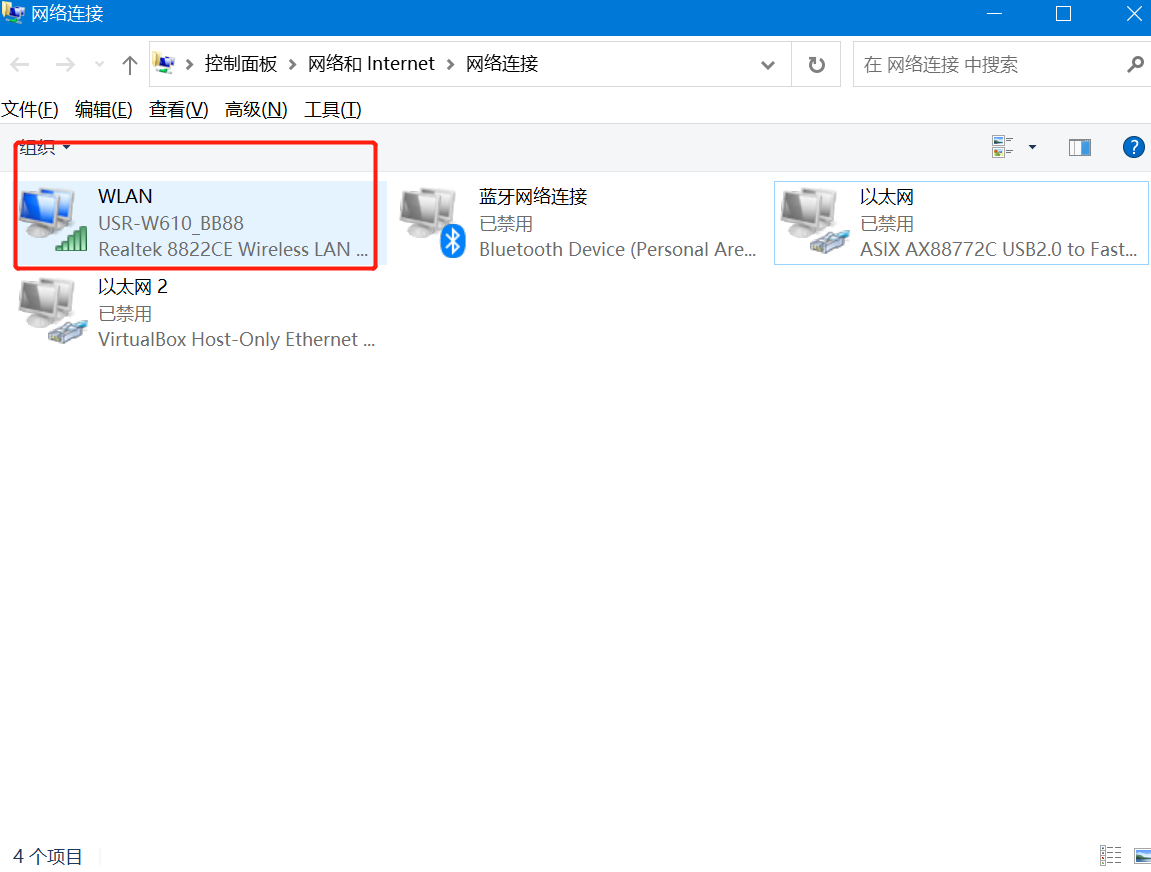

1.w610接上WiFi天線，電腦連接上wifi，232串口轉USB接到電腦。并關閉電腦防火墻、多余網卡和殺毒軟件。模塊出廠默認是AP模式，電腦連接W610的wifi信號,當有設備連到W610的wifi后，Link指示燈亮起。SSID后面跟了4個字符，是MAC地址的后4位，MAC地址可以在設備背面的標簽上看到。

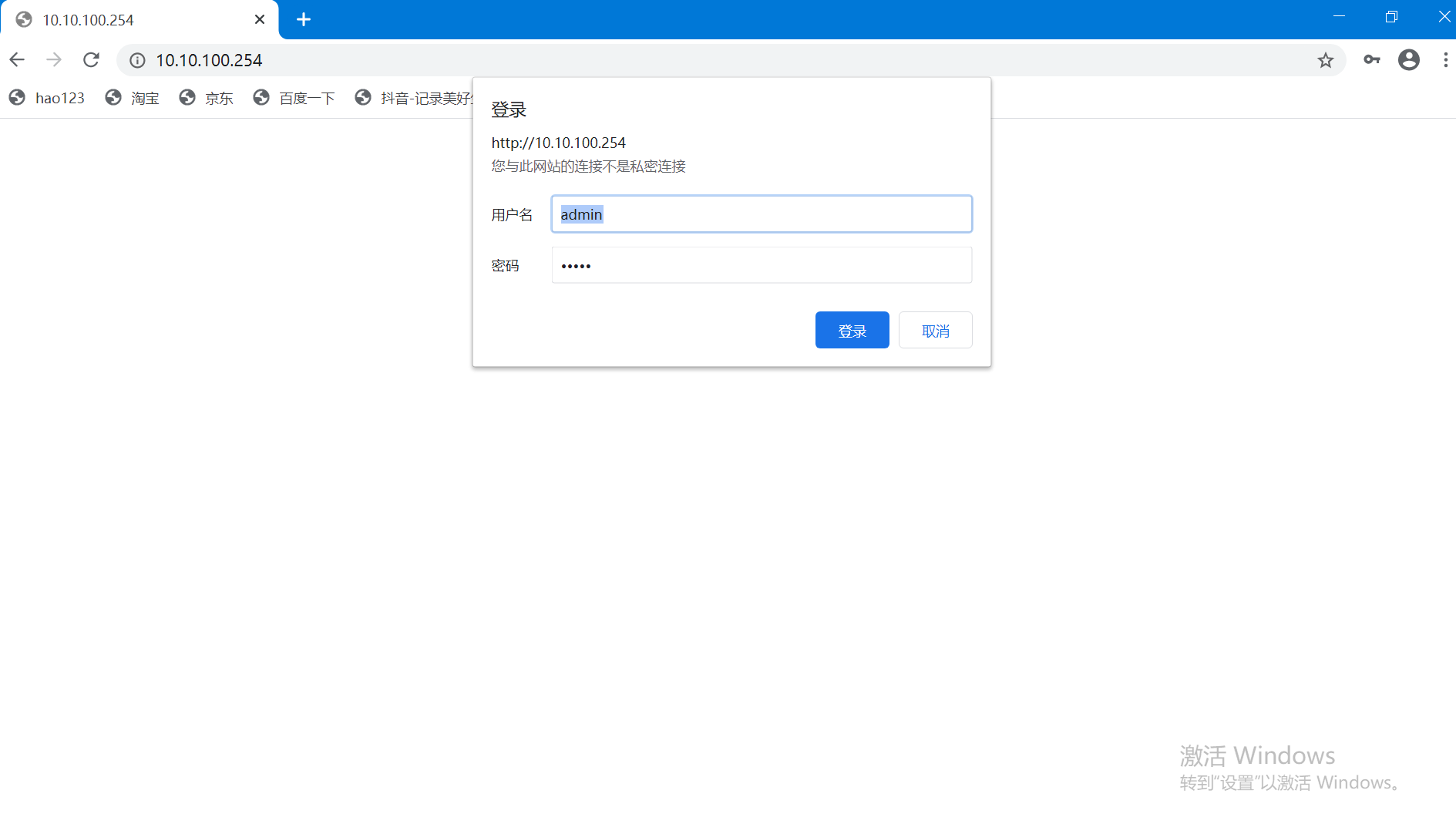

2.在瀏覽器輸入W610默認IP ：10.10.10.254。用戶名密碼都為admin

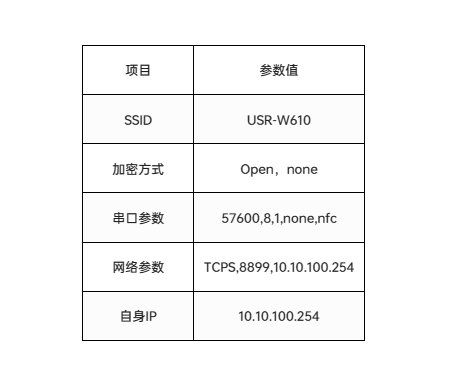

3.w610出廠默認參數如下

五、數據調試

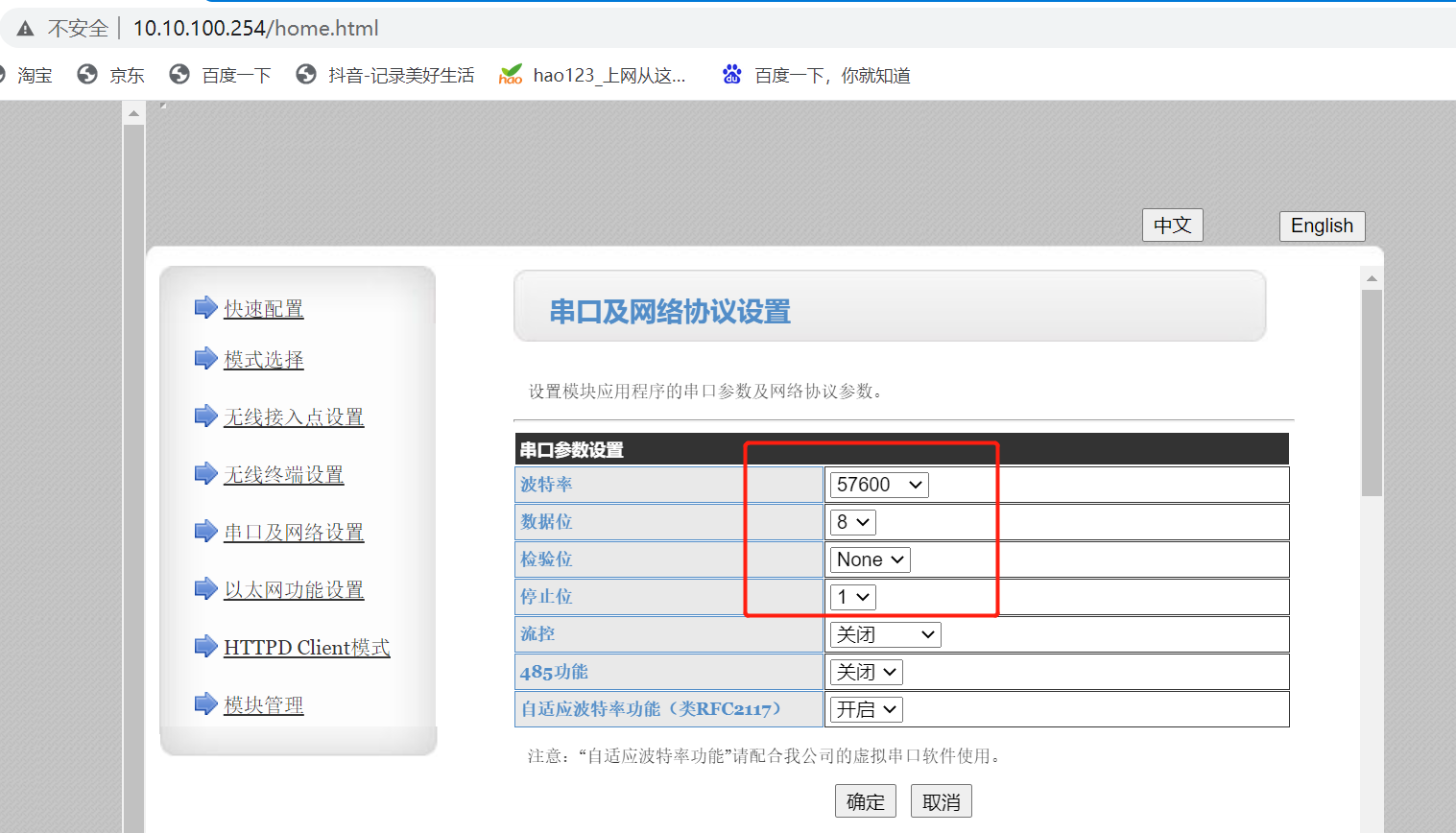

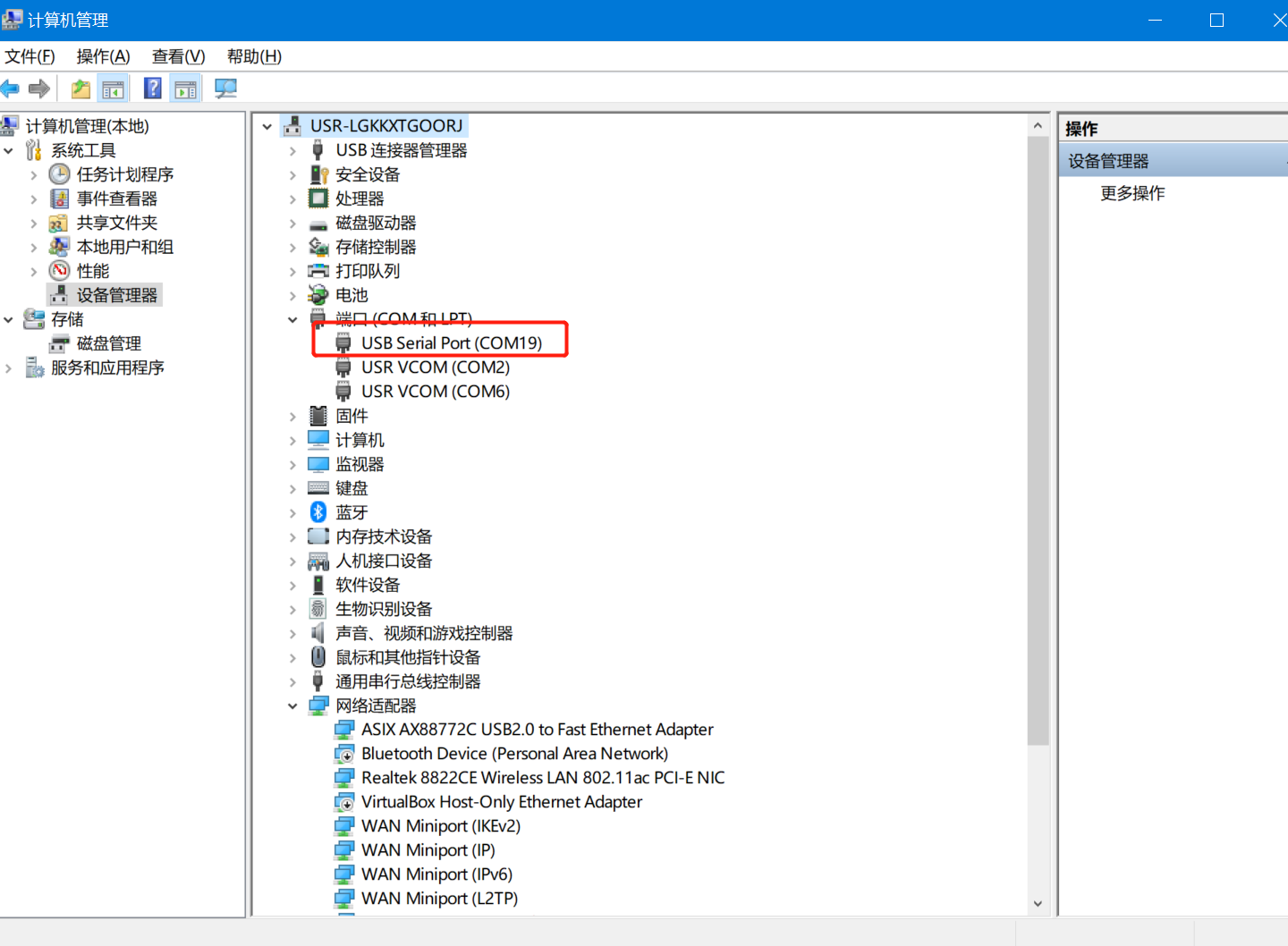

串口設置端： 打開設備管理器查看232轉usb端口號，COM19,設置57600,N,8,1，打開串口

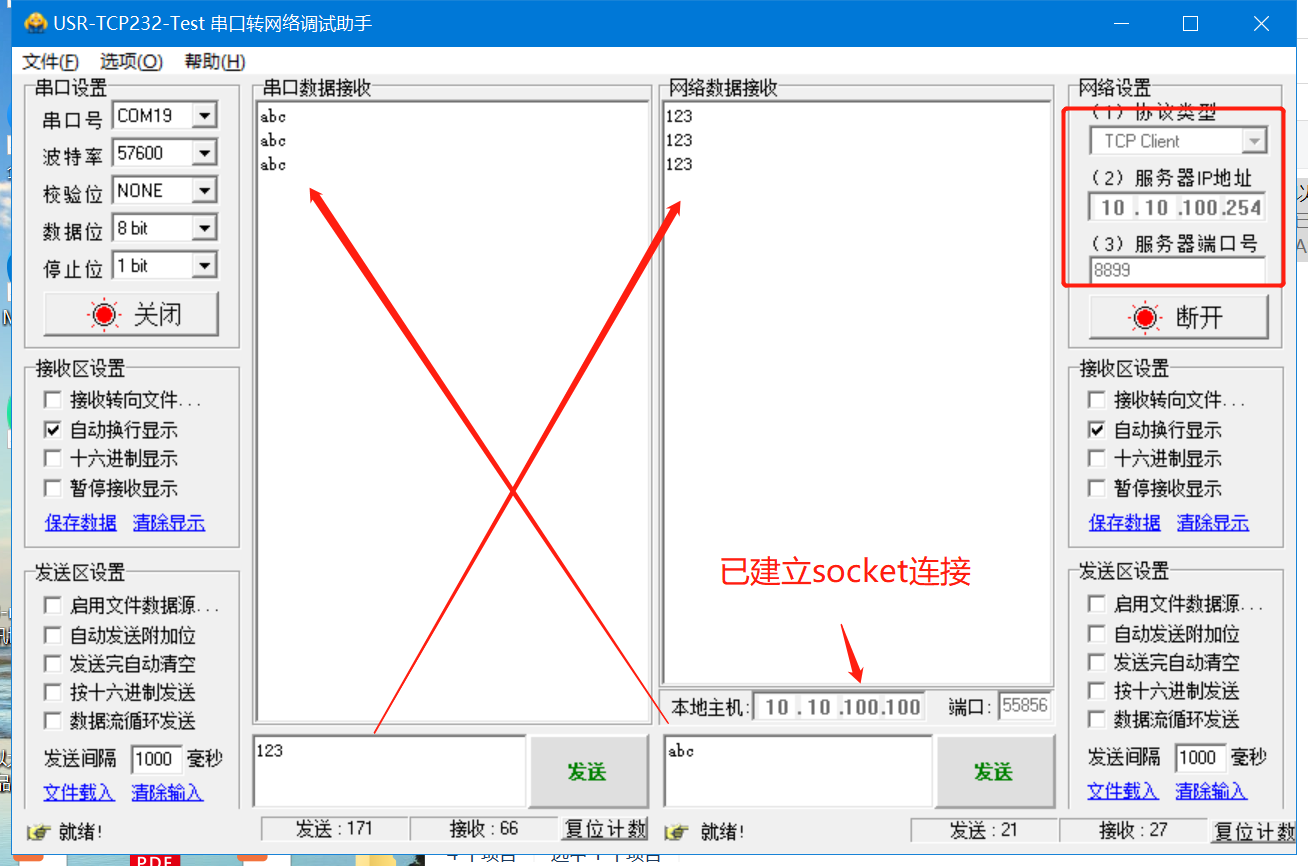

網絡設置端：TCP client，服務器IP地址10.10.100.254，服務器端口號8899，連接從下圖可以看出，串口和網絡端可以正常的雙向數據收發

基本測試完成

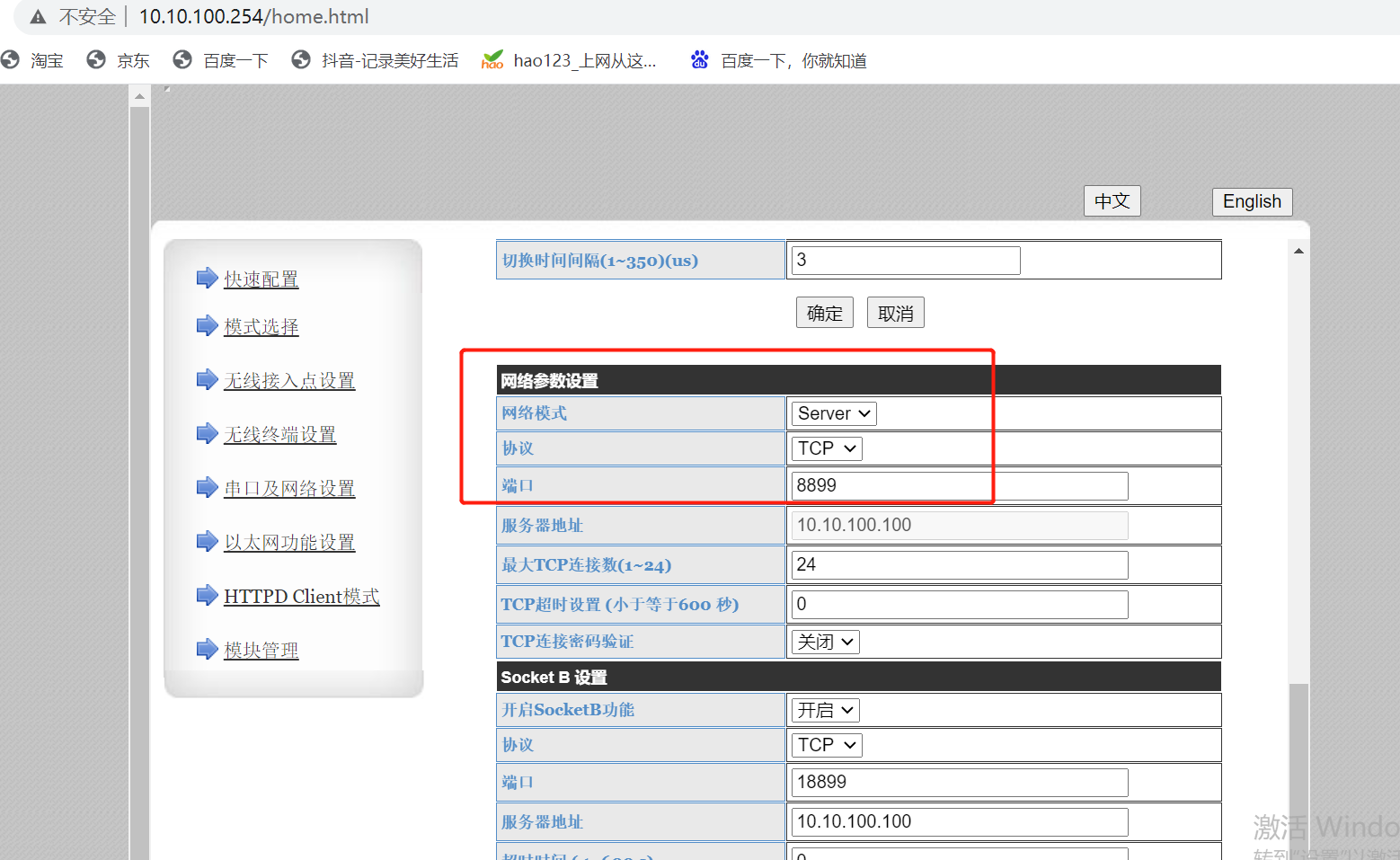

說明：因?yàn)閃610網絡參數是TCP server，所以小黃人的網絡端設置成TCP client，服務器的IP地址是W610的lanIP地址，端口號是W610的本地端口號

撰寫人：秦嘉城
