1. 下載設置軟件和說明書

【設置軟件】USR-G780 V2 “Smart DTU” 設置軟件 V2.1.3

【設置軟件】USR-G780 設置軟件（舊版G780）（停產）

【產品使用手冊】USR-G780V2 產品使用手冊（簡易版）

【軟件設計手冊】USR-G780 V2 “Smart DTU”軟件設計手冊

【說明書】USR-G780 V2 “Smart DTU”說明書 （完整版）

2. 測試

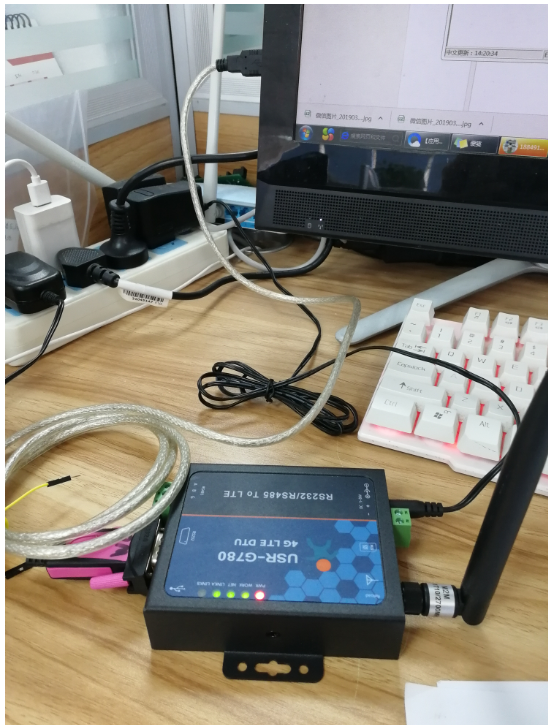

(1) 硬件連接:裝上sim卡，接上天線，780 V2的串口通過UAB轉RS232/485接到PC上，用我司提供的適配器供電。

(2) 指示燈狀態：

Power亮起：說明供電正常

Work亮起：說明固件啟動正常，基本可以斷定4G模塊沒有問題

NET閃爍：4次/s說明是4G網絡；3次/s說明是3G網絡；2次/s說明是2G網絡；不亮說明聯網有問題

linka亮起：說明成功連接A路服務器

（3）打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

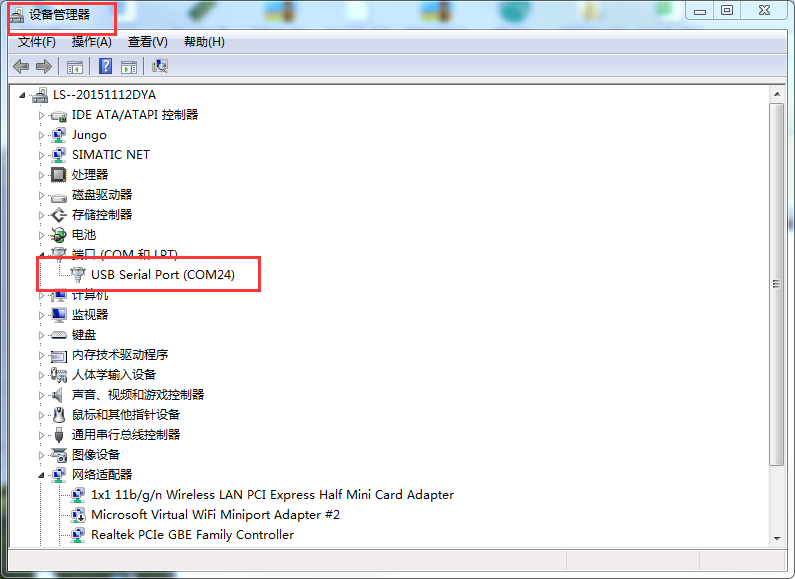

其中串口號可以在電腦的“設備管理器”中查看，見下圖；

波特率等串口參數出廠默認是：115200,n,8,1

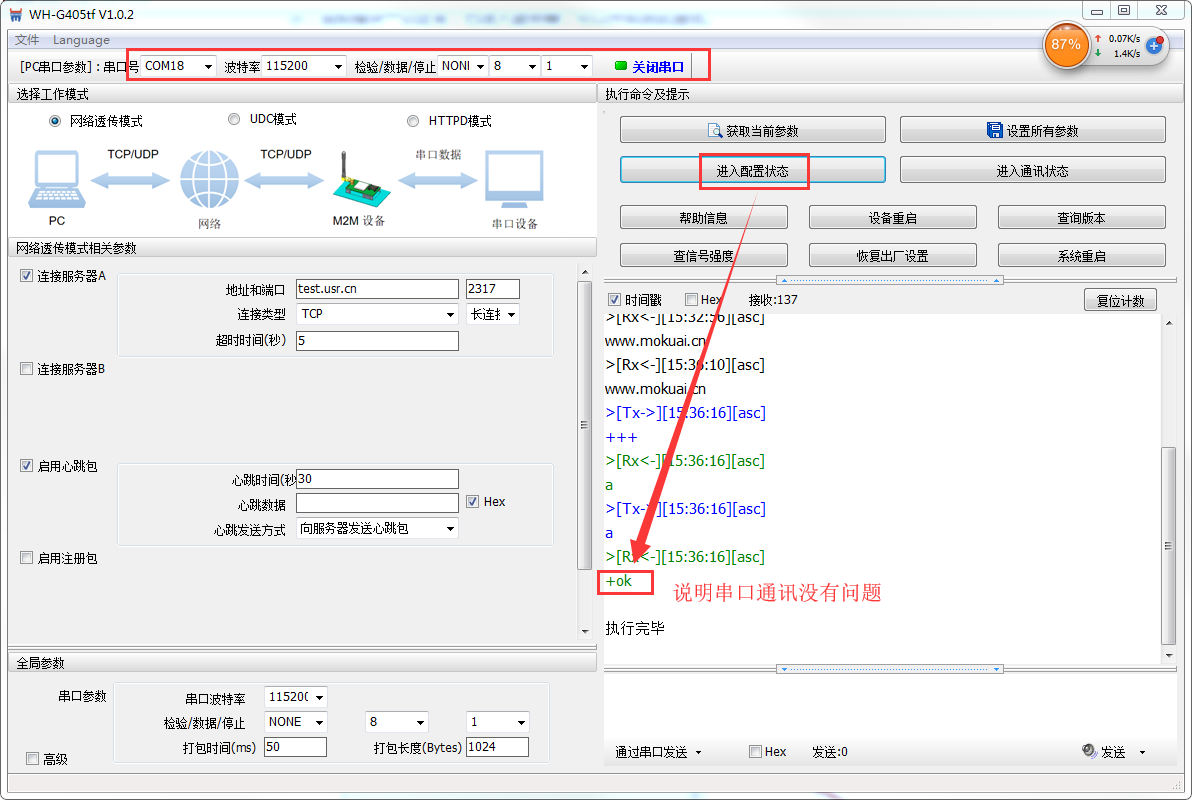

（4）打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。如果不返回+OK的話，請參考（步驟3）

注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效

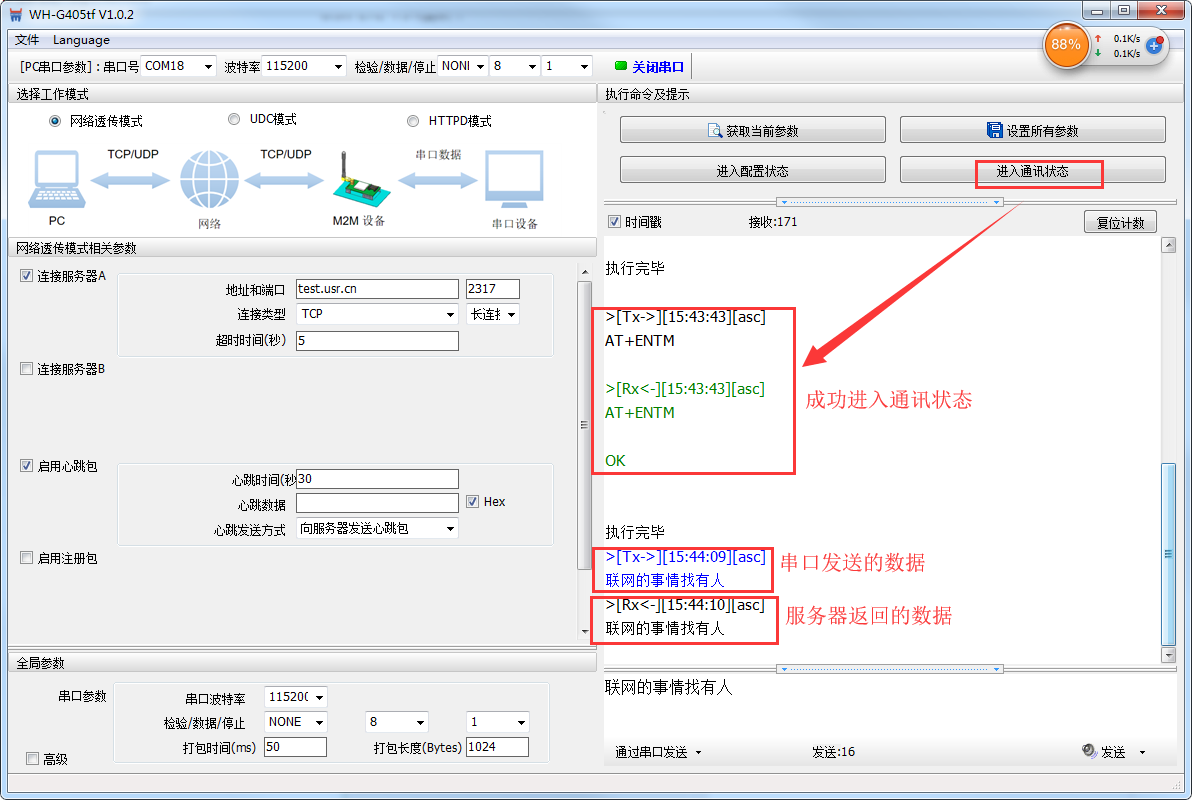

（5）DTU出廠默認連接的是我司的測試服務器：test.usr.cn：2317；串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。

通過串口發送<聯網的事情找有人>，可以看到服務器返回了相同的內容，說明DTU工作是沒有問題的

3. 點擊進入配置狀態，沒有收到+OK,只有3個+++

原因：1>先前有修改過串口參數，所以應該用新的串口參數打開串口

      2>連接電腦和DTU的串口線有問題或者接觸不良

解決：

1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題

2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1中的參數重新進入

3>確定串口線和DTU/模塊連接沒有松動或者接觸不良

4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)

5>如果還是不行，將硬件接線拍照給技術支持看看
