1. 下載設置軟件和說明書

設置軟件：http://www.ggxxsw.cn/Download/580.html

說明書: http://www.ggxxsw.cn/Download/248.html

軟件設計手冊: http://www.ggxxsw.cn/Download/295.html

2. DTU是否正常工作測試

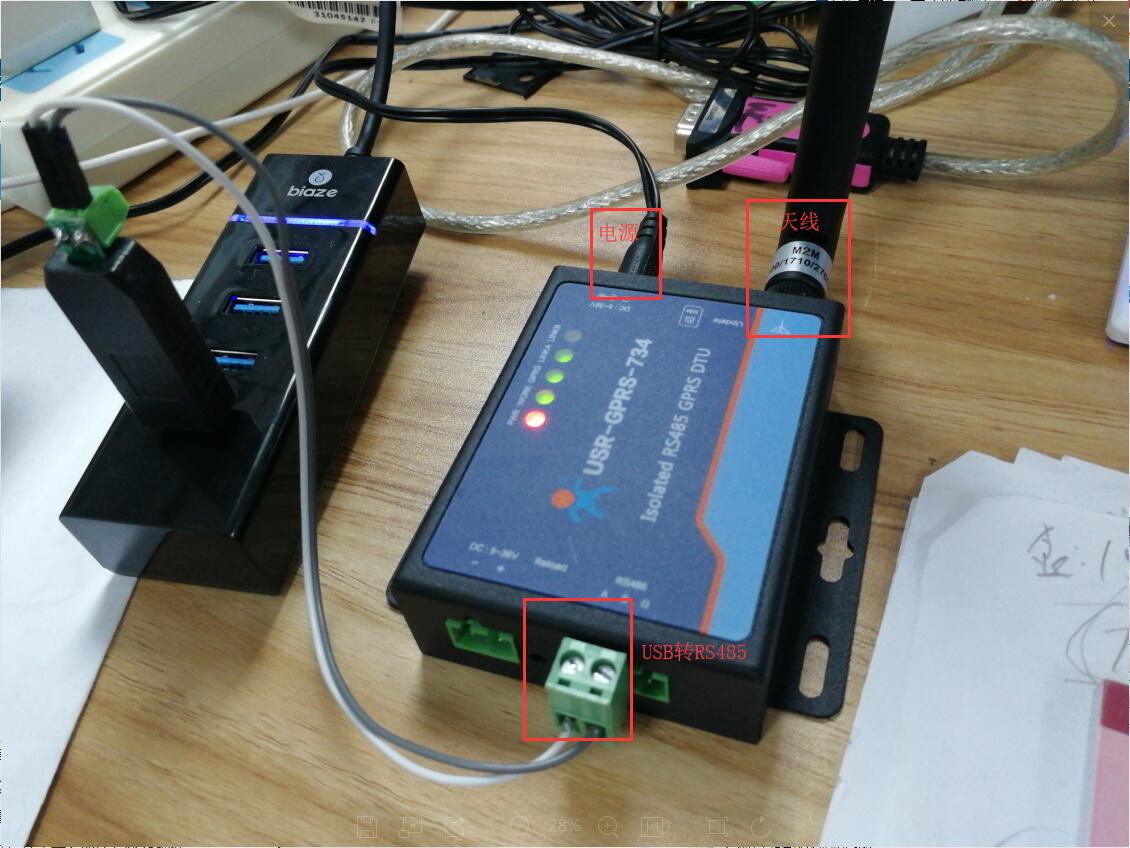

(1)    硬件連接:裝上sim卡，一定要接上天線，734的串口通過USB轉RS485接到PC上，用我司提供的適配器供電。

如果用的是730的話，通過USB轉RS232接到電腦上也是一樣的

(2)     指示燈狀態(出廠默認參數情況下)：

Power亮起：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定DTU沒有問題

GPRS常亮：說明連接運營商網絡正常，如果不亮的話，說明無法連接運營商網絡，DTU是沒法正常工作的

linka亮起：說明成功連接A路服務器

（3）打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

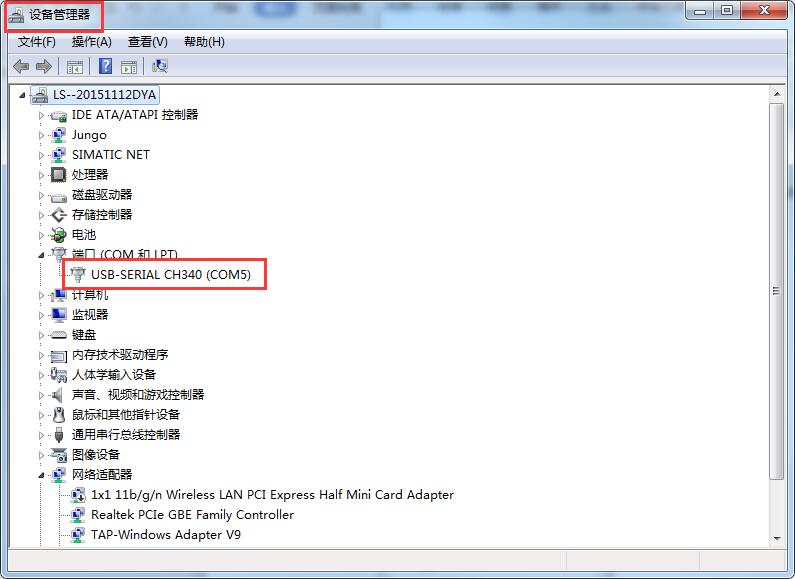

其中串口號可以在電腦的“設備管理器”中查看，見下圖；

波特率等串口參數出廠默認是：115200,n,8,1

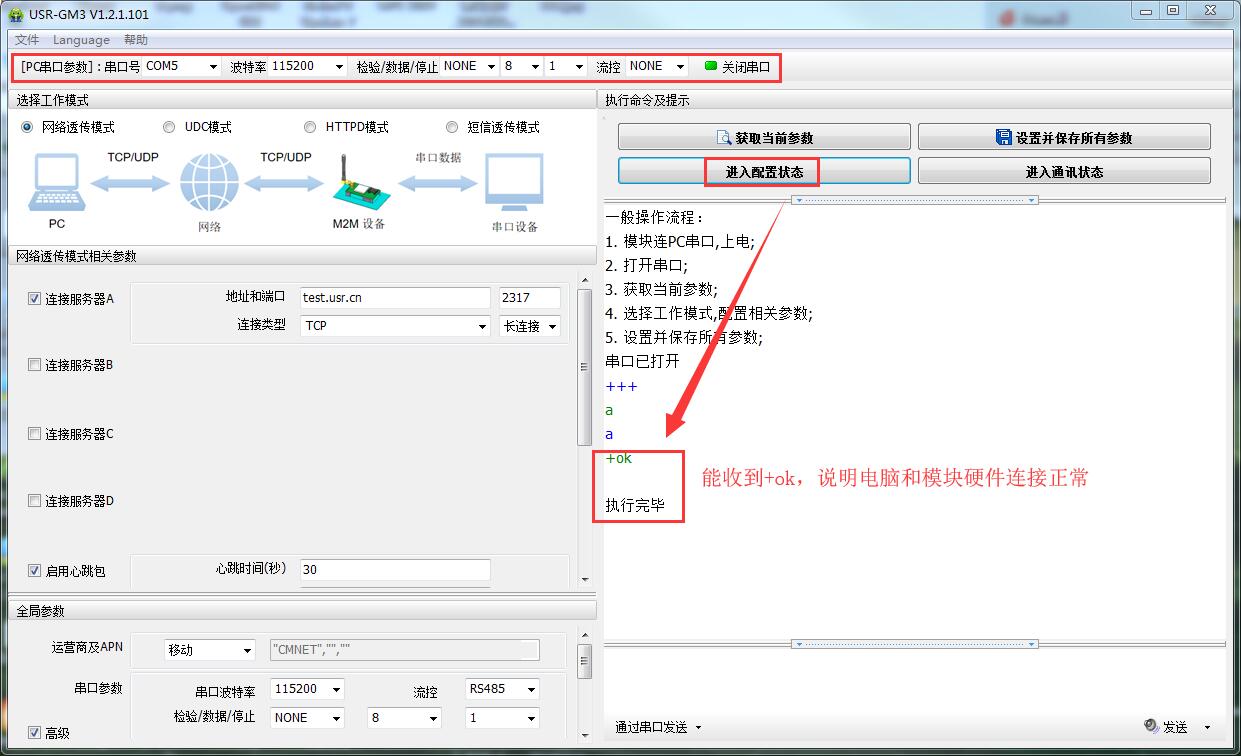

（4）打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。如果不返回+OK的話，請參考（步驟4）

注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效

3. HTTP參數設置：

在HTTP工作模式下，我司DTU是作為HTTP client(客戶端)去連接HTTP服務器的，所以需要客戶提供http服務器的參數：服務器地址，端口號，路徑,請求方式,頭信息以及服務器要求的數據格式

這個以我司的測試服務器為例測試GET請求方式，如果了解點http協議的話，可以知道get請求方式也可以用瀏覽器來驗證的。

我司的測試服務器參數：

服務器地址：test.usr,cn

端口號：80

路徑：/1.php?

發送數據格式：data=數據，這個格式是我司服務器要求的，當客戶測試自己的HTTP服務器的時候，需要按照自己服務器要求的格式來發送數據的

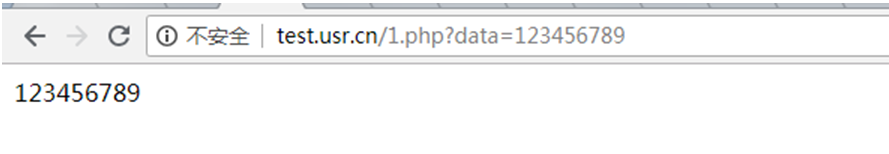

通過瀏覽器測試，發送的數據是123456789，服務器也返回了123456789，這個過程是單獨的測試服務器是否能正常工作，確定服務器是ok的，下面就是DTU和服務器的配合測試。

注意：在測試DTU之前一定要確定您的服務器是可以正常工作的，您可以用第三方的測試軟件(例如posrman)來測試您的服務器，確定服務器是正常之后，再用DTU配合服務器測試，這樣應該可以節省很多查找問題的時間。

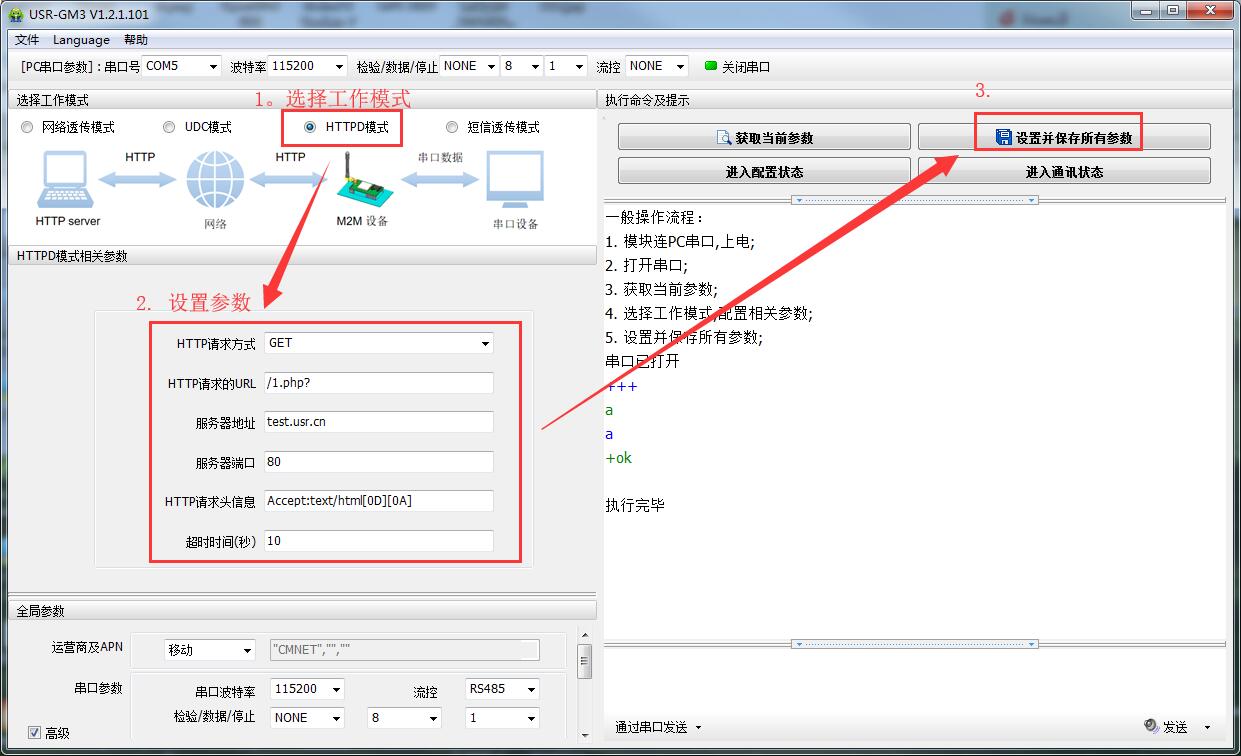

DTU端設置：選擇http模式，設置參數，最后設置并保存所有參數，模塊會自動重啟，重啟后即可測試

注意：http協議是短連接，只有在串口發送數據的時候，DTU才會與服務器建立網絡連接，所以重啟后，linka指示燈不亮，這個是正?，F(xiàn)象；通過串口發送數據的時候，linka會亮一下，數據發送完成后，linka又滅了

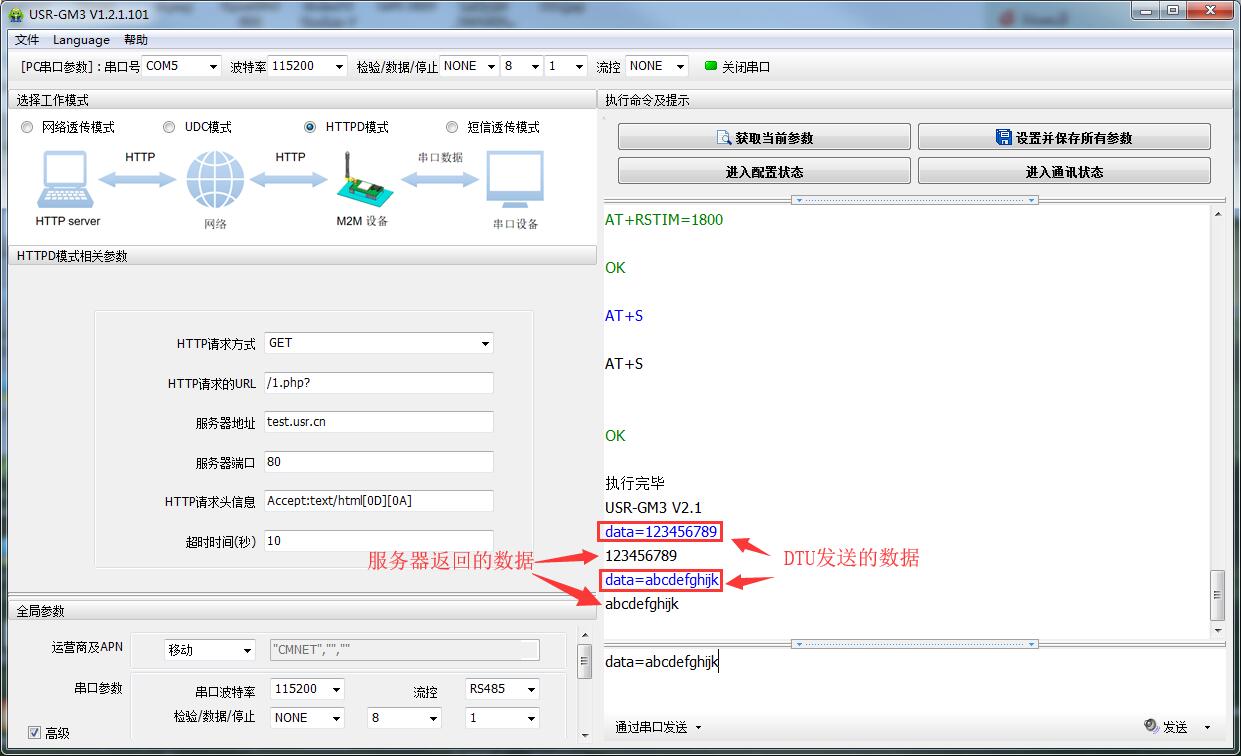

數據測試

4. 點擊進入配置狀態，沒有收到+OK,只有3個+++

原因：1>先前有修改過串口參數，所以應該用新的串口參數打開串口

      2>連接電腦和DTU的串口線有問題或者接觸不良

解決：

1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題

2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1中的參數重新進入

3>確定串口線和DTU/模塊連接沒有松動或者接觸不良

4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)

5>如果還是不行，將硬件接線拍照給技術支持看看
