一、準備材料：

USR-TCP232-N540、虛擬串口軟件USR-VCOM、設置軟件USR-TCP232-M4-setup-V2.3.3.97、測試軟件USR-TCP232-Test-V1.3、232轉usb串口線一根*3、網線、標準電源適配器。

二、鏈接方式：

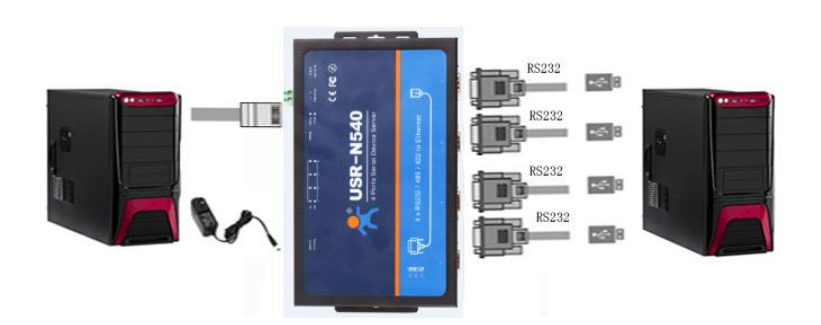

通過電源適配器將N540上電，然后通過網線鏈接到電腦上，用串口線分別鏈接設備得三個端口（撥碼都是朝下232口），然后都插到電腦上。

三、鏈接步驟：

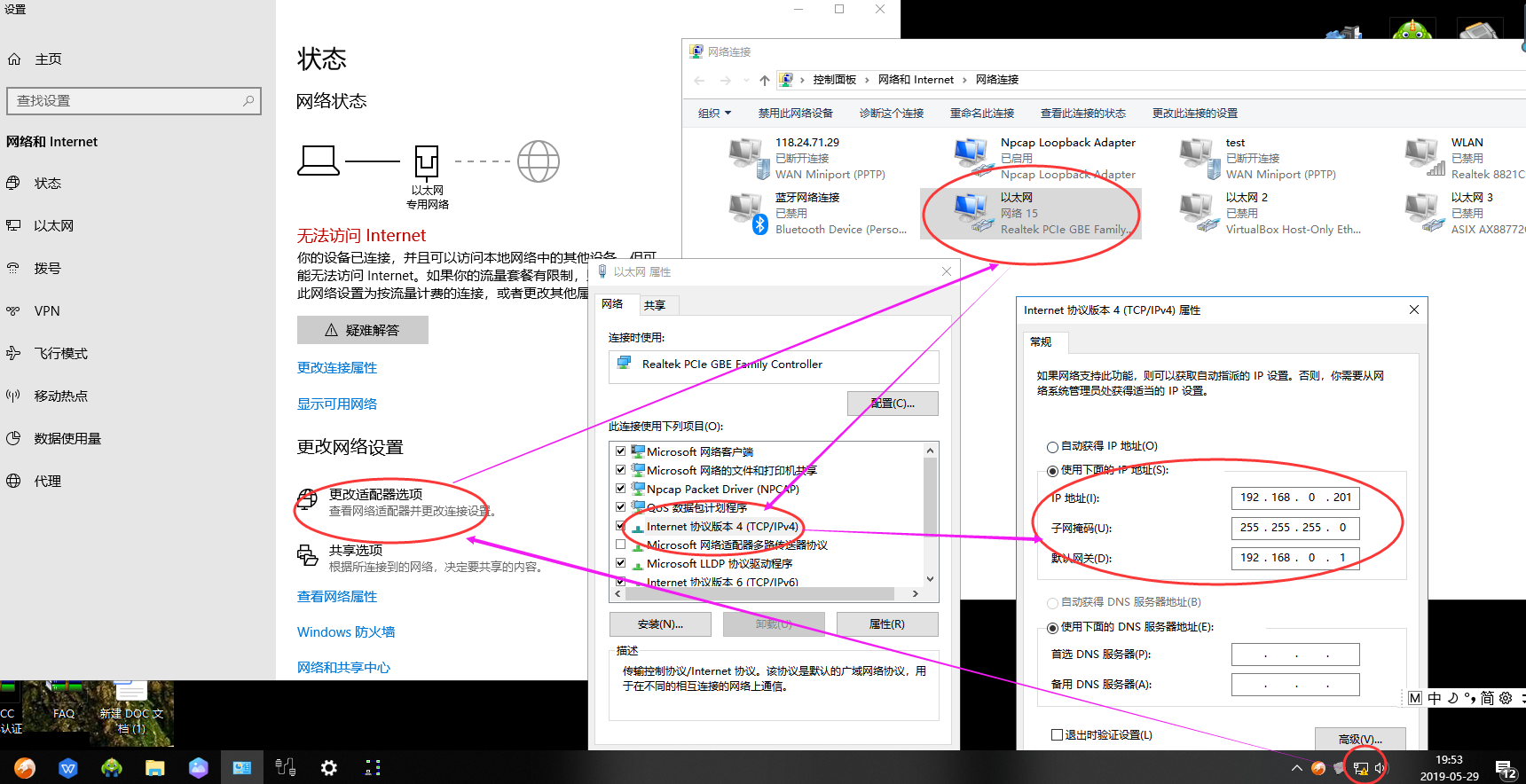

1.        將電腦設置為靜態IP：192.168.0.201（設備默認得IP是192.168.0.7為了和設備保持再同一個網段）。（右擊網絡圖標，打開網絡和Internet設置，更改適配器，然后選擇相應的網卡，修改相應的IP地址）

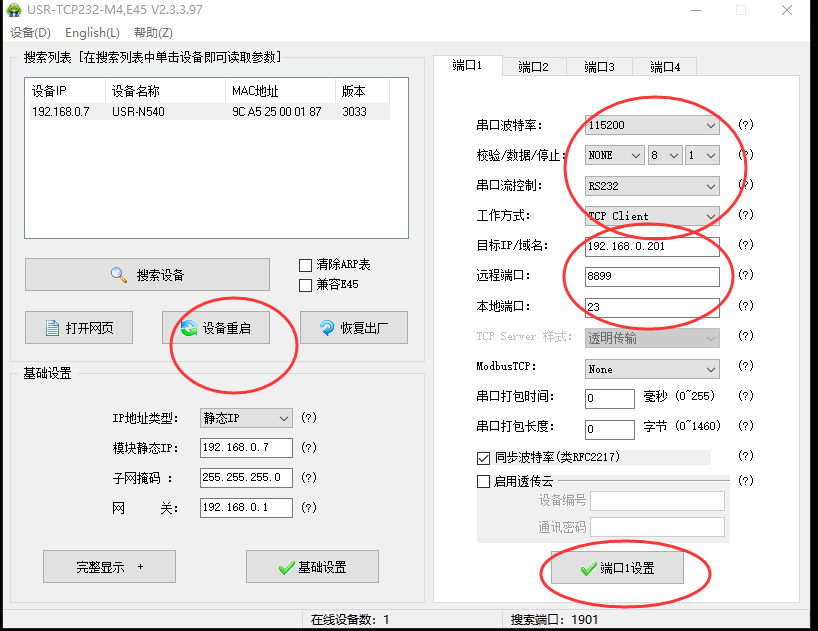

2.       打開設置軟件：USR-TCP232-M4-setup-V2.3.3.97，點擊搜索設備，然后將設備得工作模式選擇“TCP client”，目標IP設置為“192.168.0.201”，然后端口號設置為“8899”，點擊“端口一”設置，左下角回顯出正確執行。

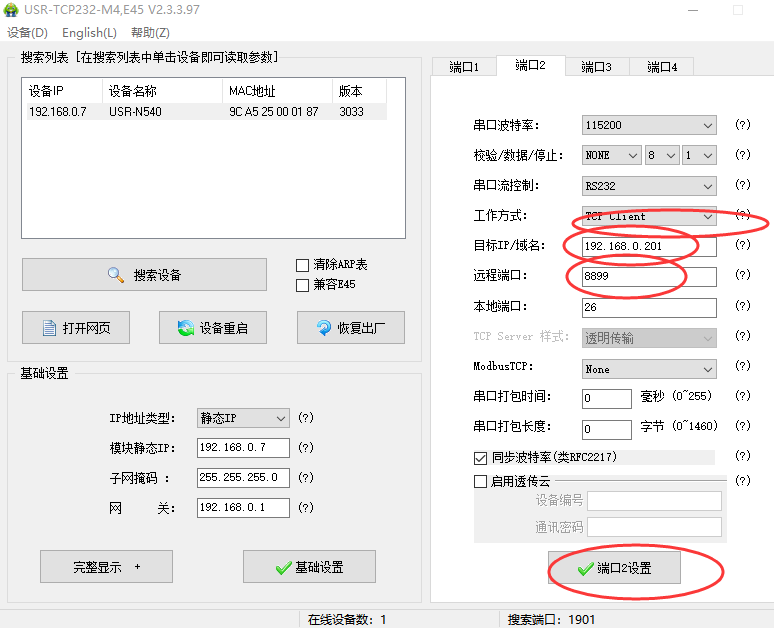

打開端口2將設備得工作模式選擇“TCP client”，目標IP設置為“192.168.0.201”，然后端口號設置為“8899”，點擊“端口二”設置。

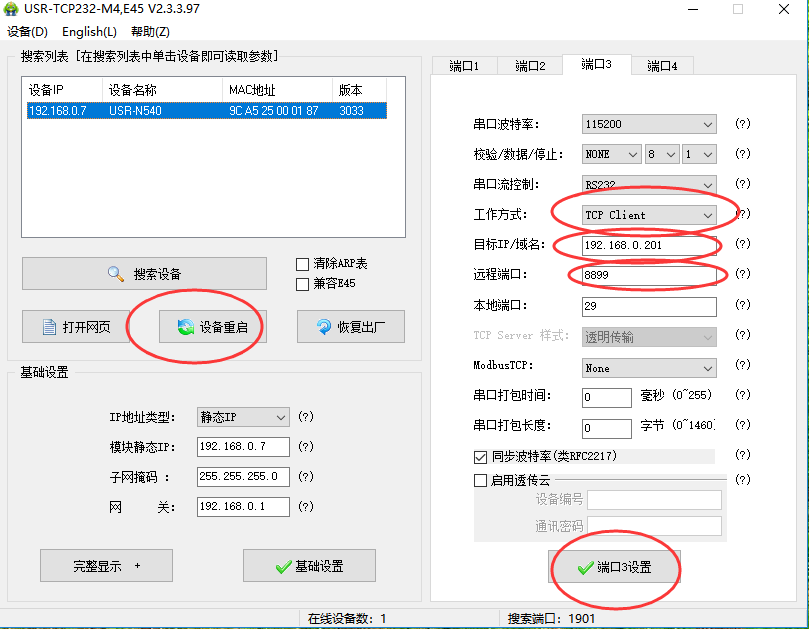

打開端口3將設備得工作模式選擇“TCP client”，目標IP設置為“192.168.0.201”，然后端口號設置為“8899”，點擊“端口三”設置，然后設備重啟。

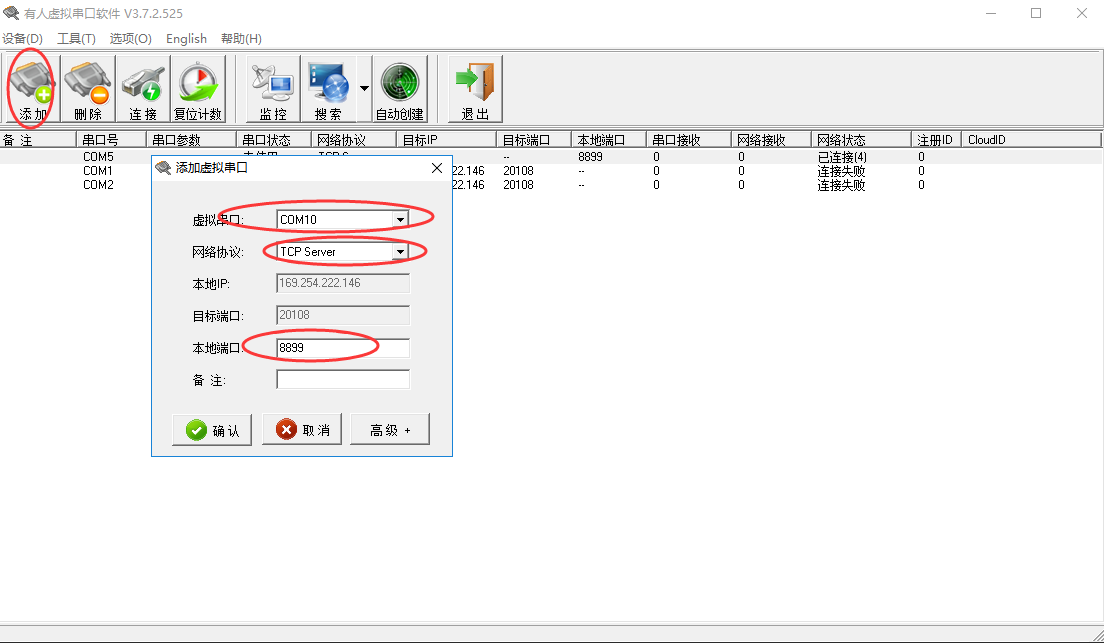

3.打開虛擬串口軟件V-COM，左上角點擊添加虛擬串口然后設置他得工作方式為“tcp sever”，然后本地端口是“8899”，點擊確定。

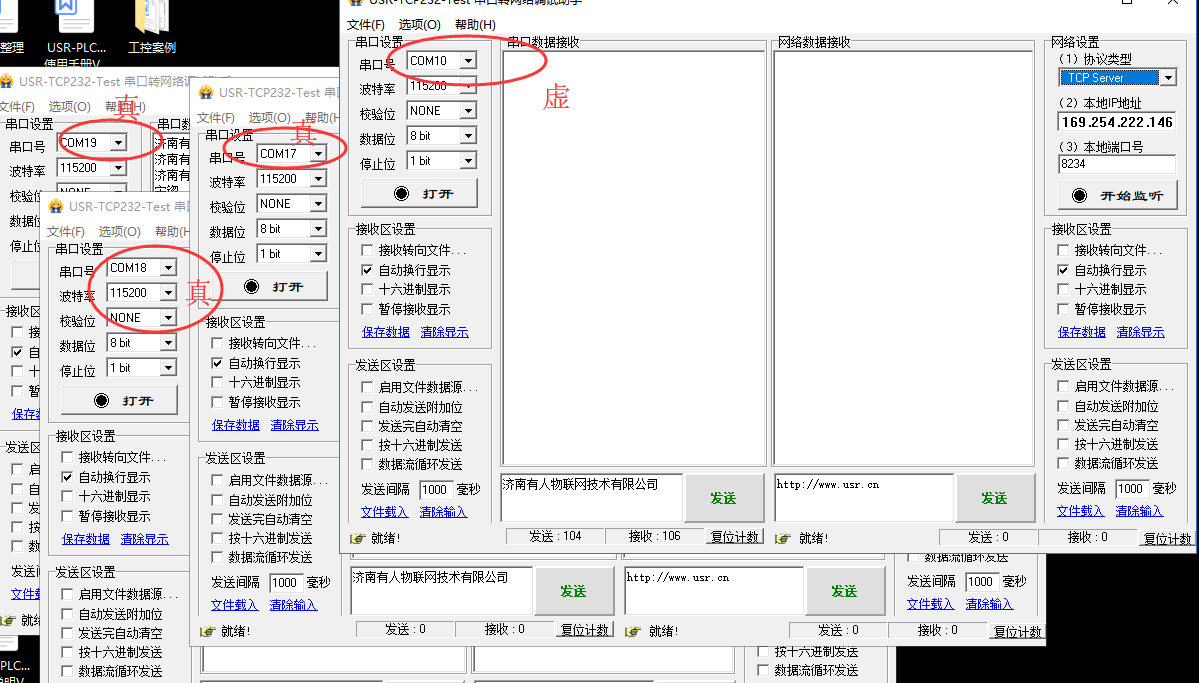

4.         打開4個小黃人測試軟件：USR-TCP232-Test-V1.3，三個選擇真實得串口（再設備管理器中可以查看），一個選擇建立得虛擬串口（就是新建得com10）.

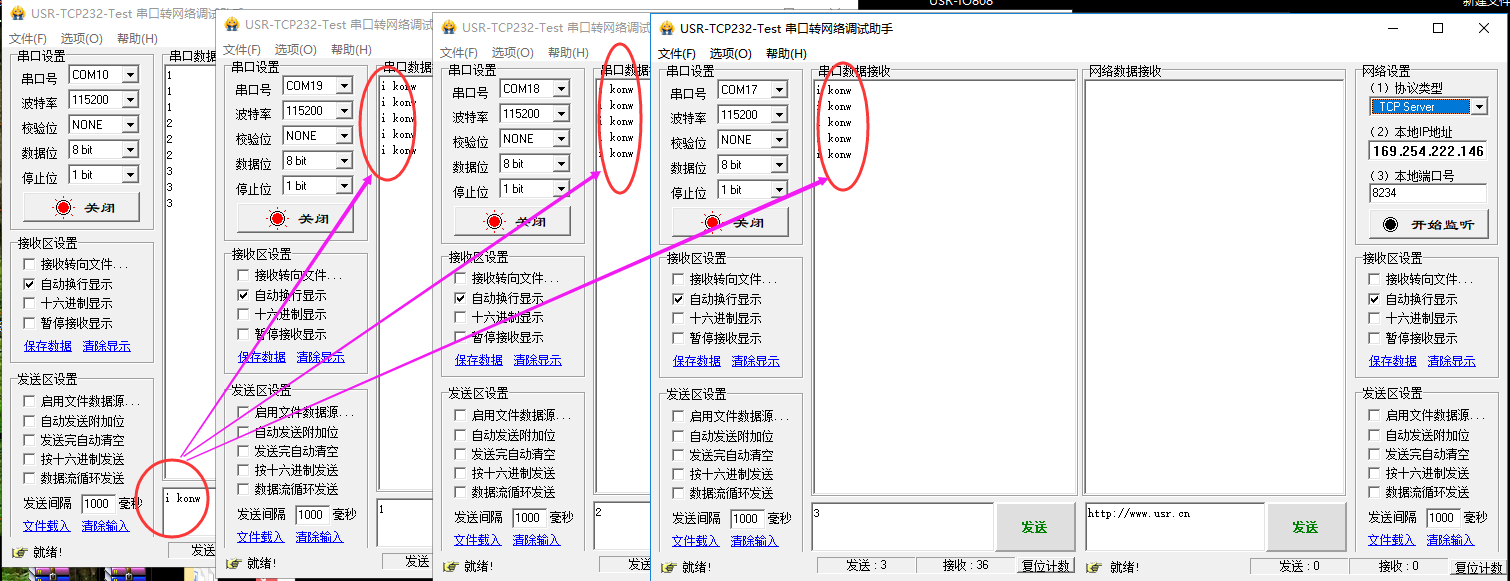

5.        分別打開串口，由真實串口發送信息：虛擬串口可以接收到所有得數據。

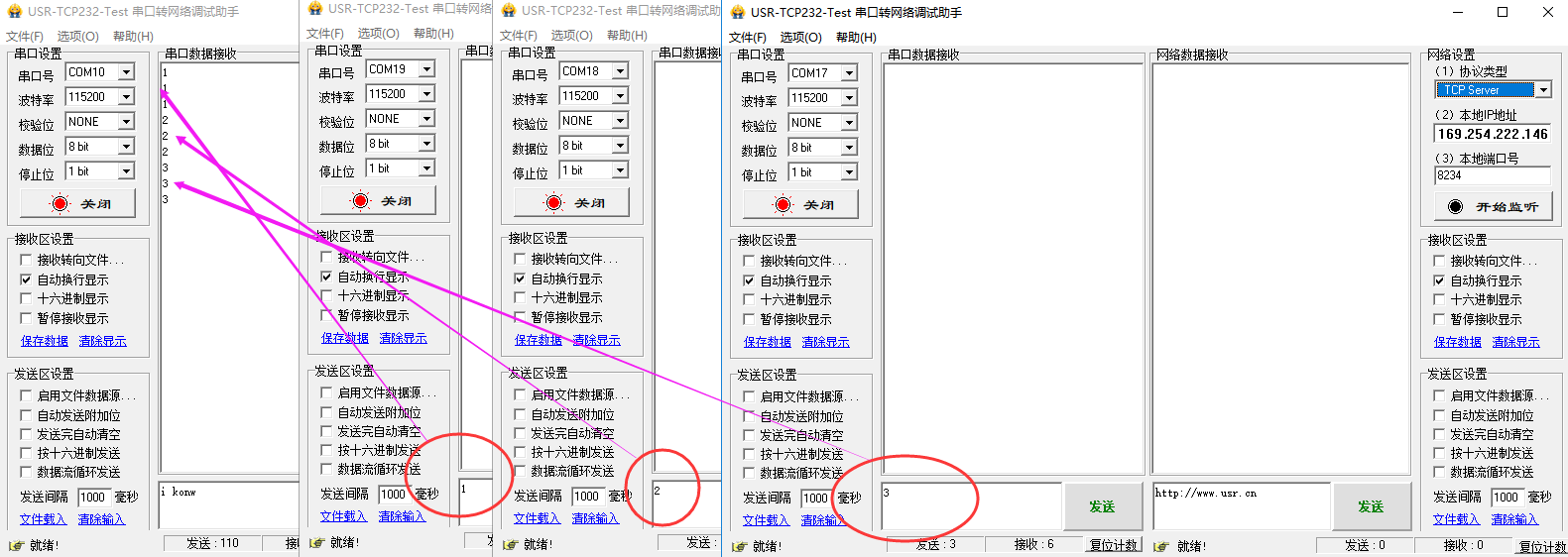

6.        由虛擬串口發送信息給設備，每一個端口都可以收到。如圖所示：
