關鍵字： W600  局域網  通訊

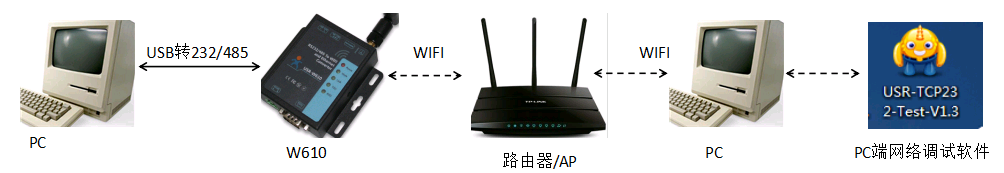

網絡拓撲結構：

注：上圖中的PC可以是同一臺電腦

調試軟件下載：http://www.ggxxsw.cn/Download/27.html

虛擬串口下載：http://www.ggxxsw.cn/Download/31.html

1.      硬件連接：W600接上wifi天線，串口通過USB轉232/485接到PC，上電。W600正常啟動后，電源指示燈常亮，work指示燈閃爍。

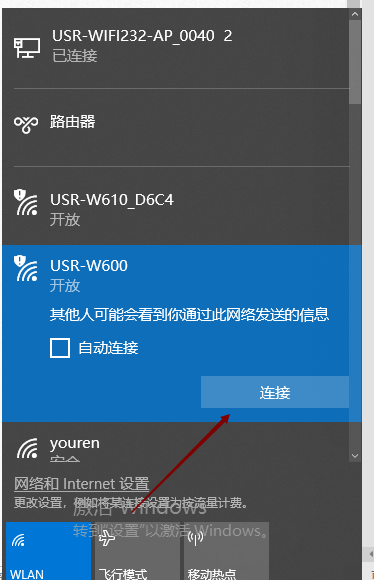

2.      電腦連接W600的wifi信號，會自動獲取一個10.10.100.xx的IP地址

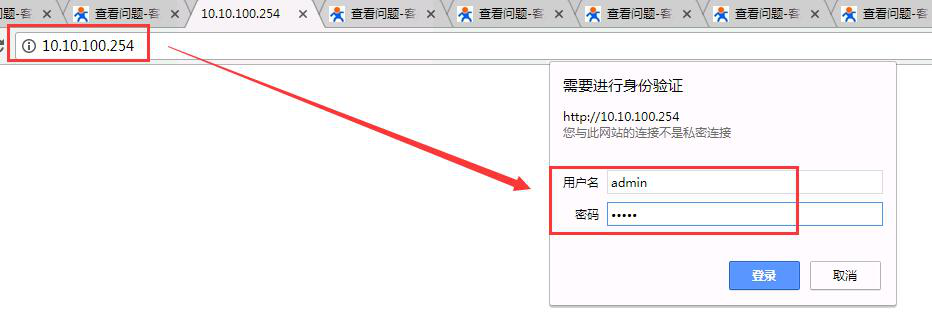

3.      用瀏覽器打開W600的IP地址（出廠默認10.10.100.254），用戶名和密碼均是admin

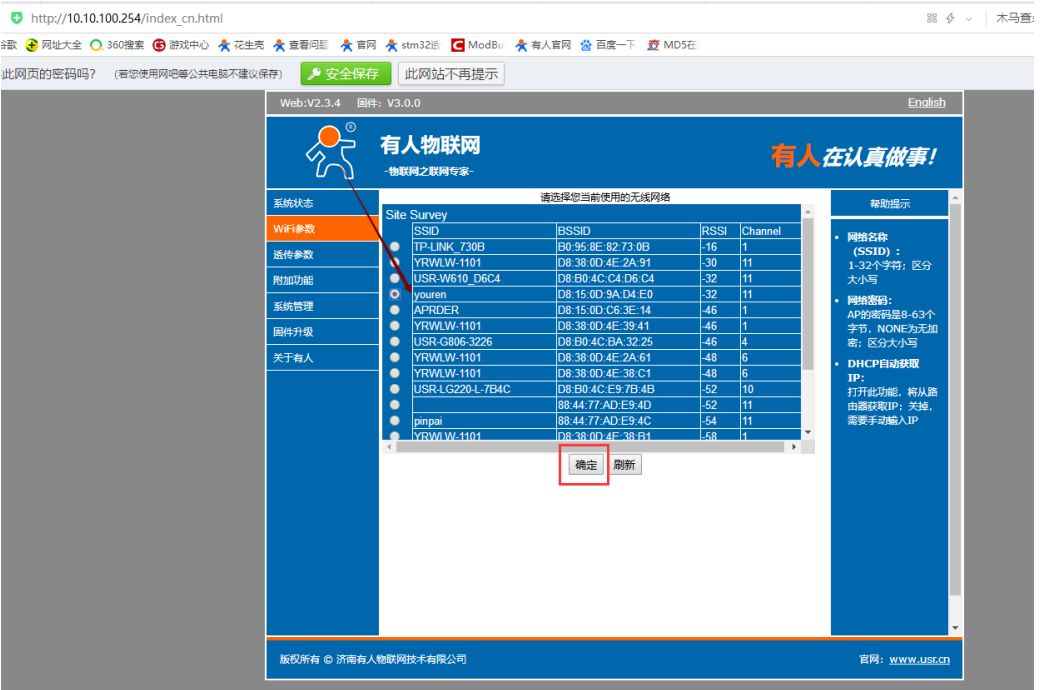

4.      模式選擇： STA，搜索網絡。 注：確定后，不用立刻重啟，等著全部修改完成一塊重啟。

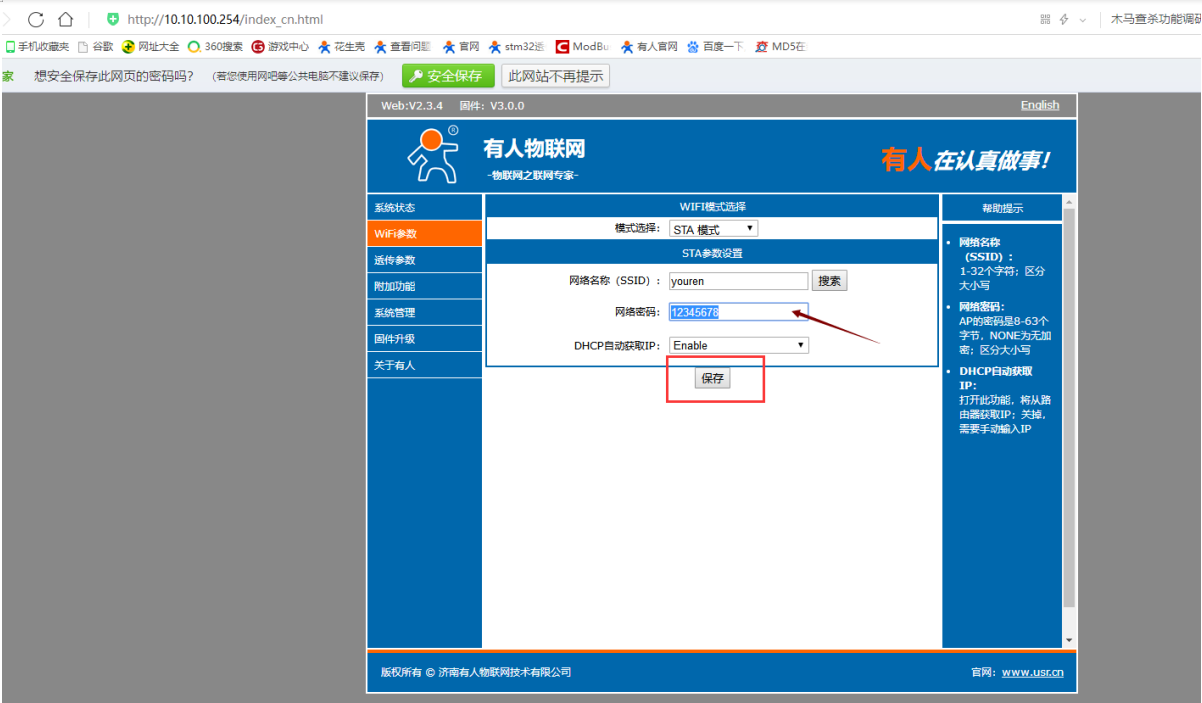

選定網絡后，確定；

輸入密碼，保存。

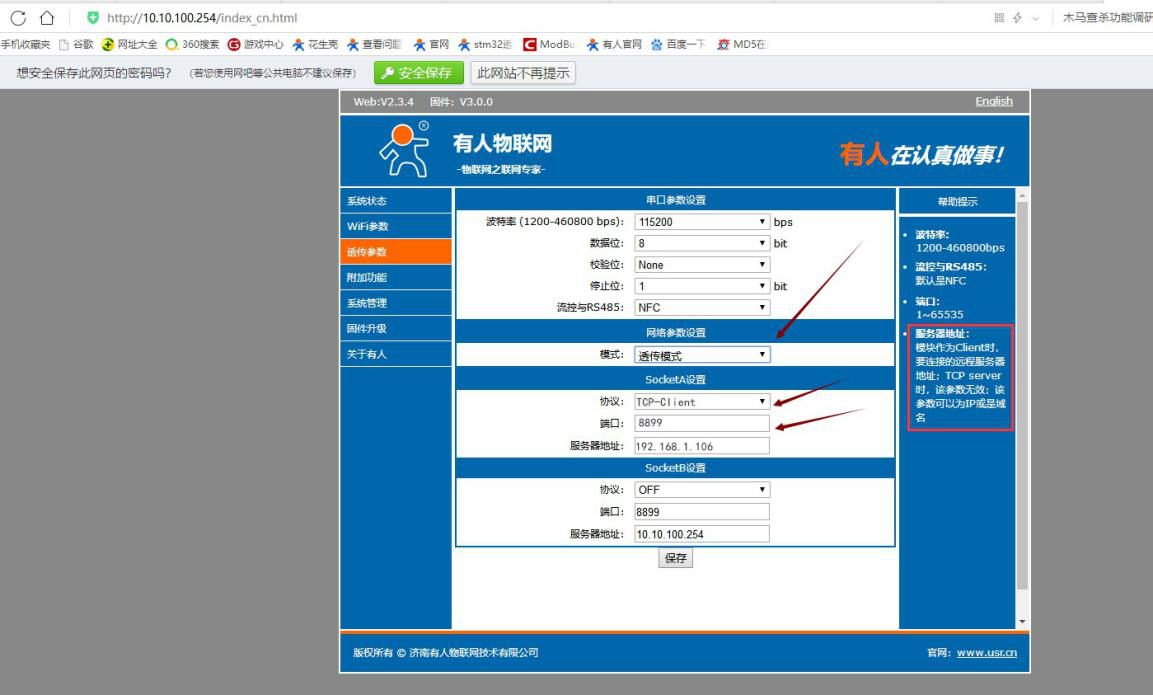

5.      透傳設置：

在這個選項中，可以設置W600的串口參數以及網絡參數，客戶可以根據實際情況確認是否需要修改波特率以及W600的網絡工作模式,W600做TCP Client，連接副武器的ip和端口（此時，電腦做服務器，就需要設備連接電腦的ip和端口）

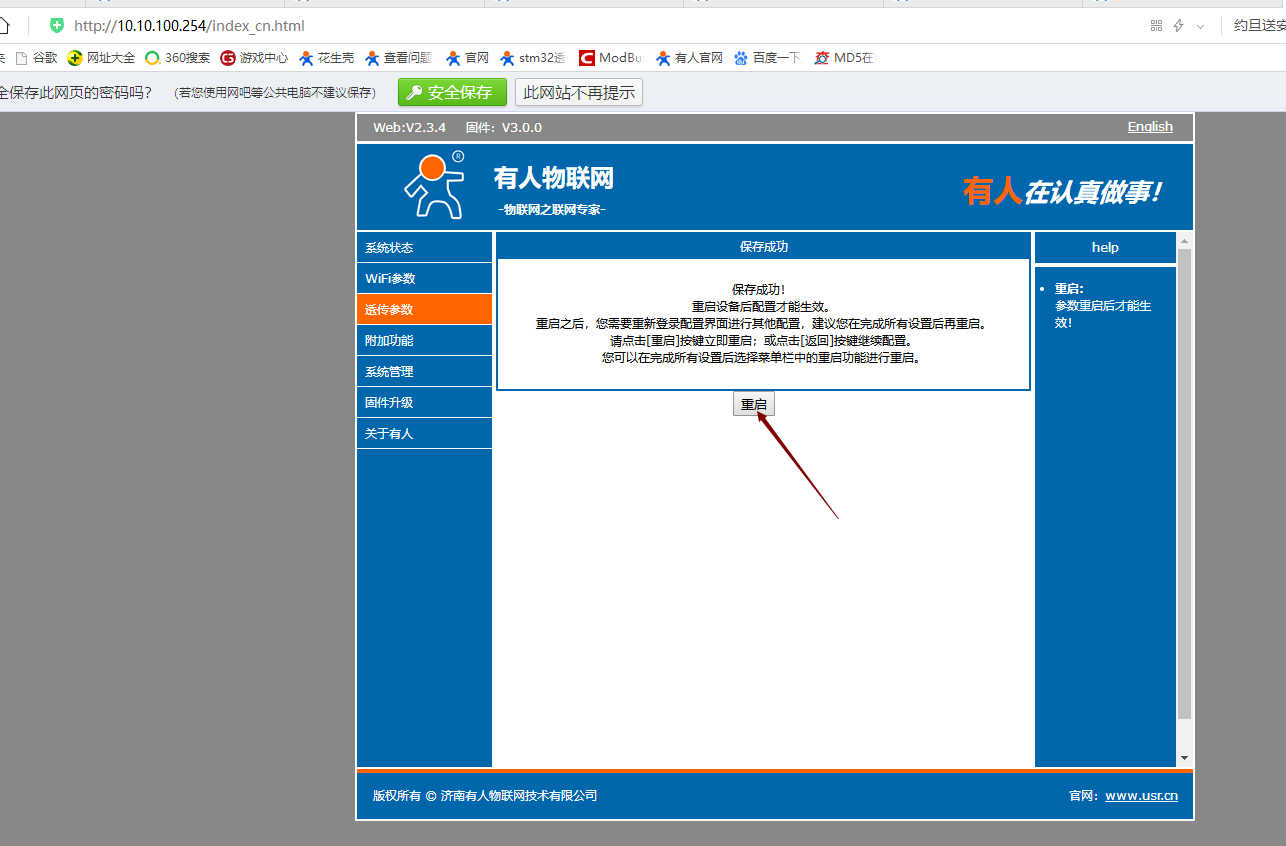

6.      模塊管理：重啟模塊，使配置的參數生效。其他選項在本案例中也不做設置。

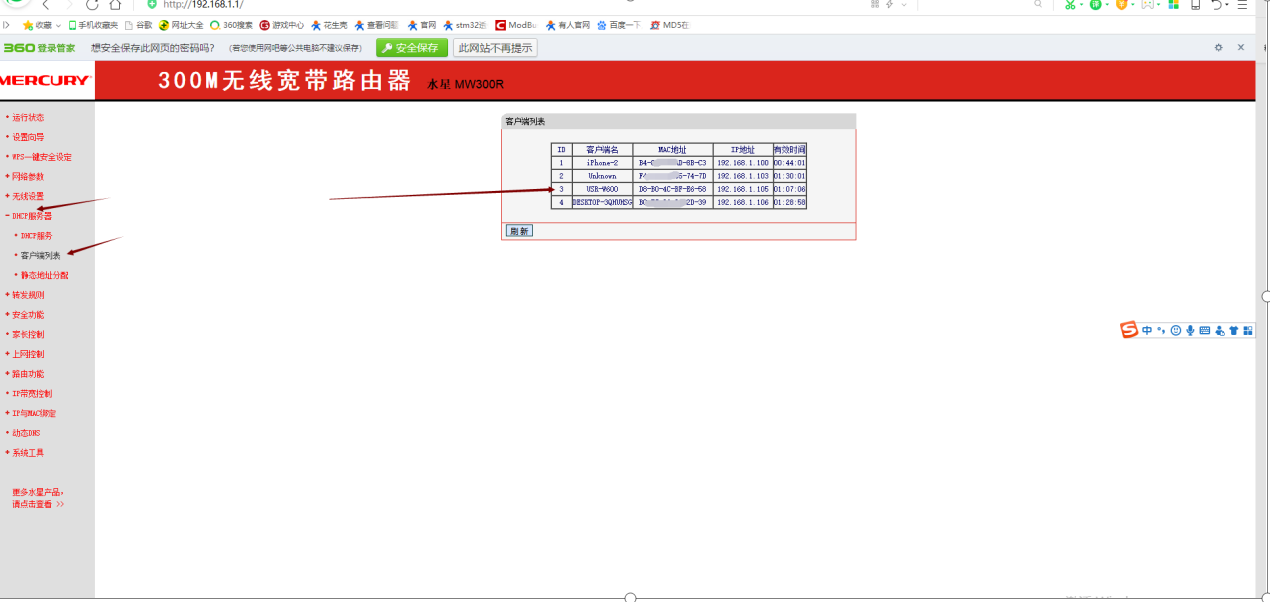

7.重啟后，W600的LINK指示燈亮起，說明成功連接路由器了。可以在路由器的管理界面查看W600的IP

可以在路由器的管理界面查看W600的IP為192.168.1.105

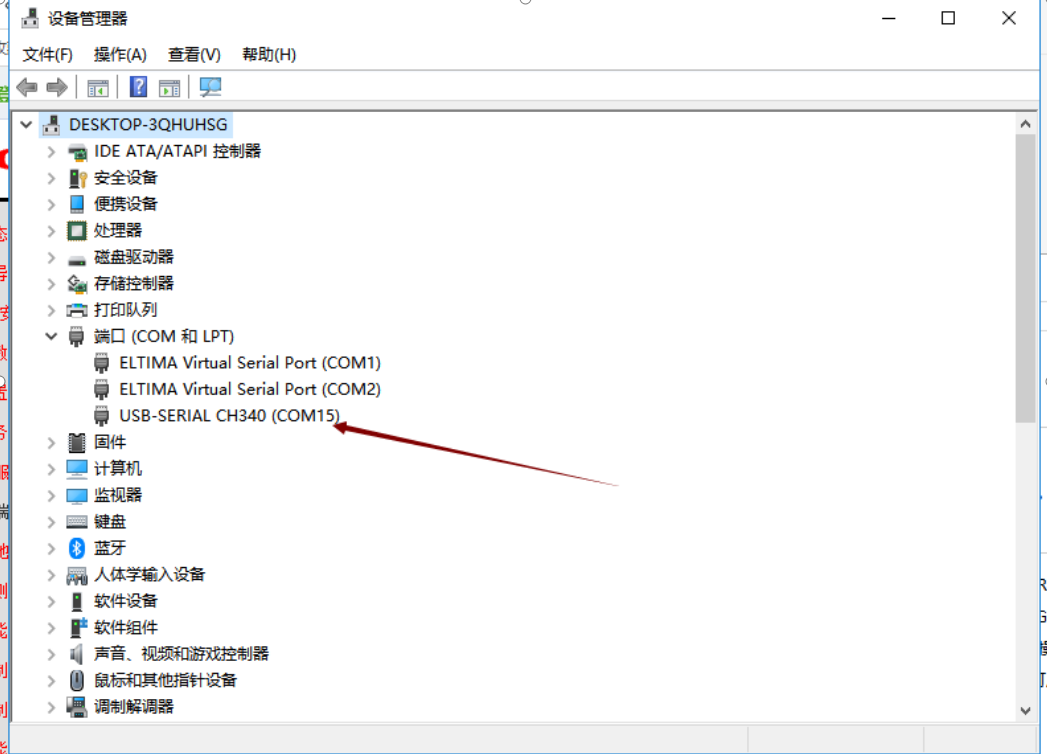

8.用usb轉232或者是usb轉485把串口接到電腦上

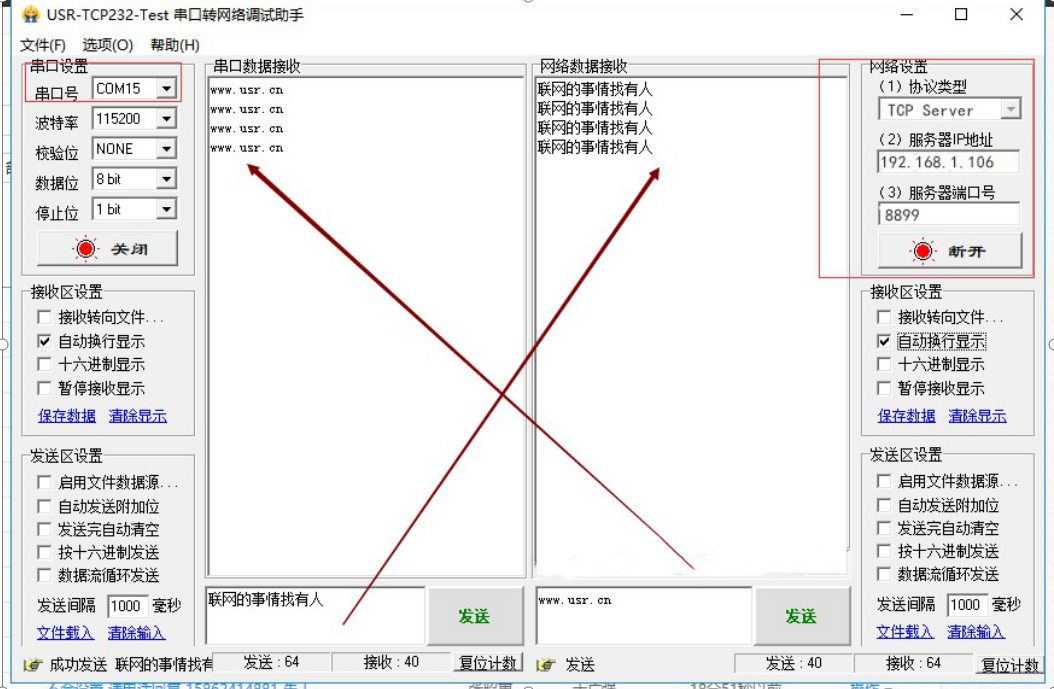

9.測試

打開調試軟件，網絡端設置協議為TCP Server，IP地址是電腦本身的IP地址192.168.1.106，端口號是電腦的本地端口號8899，點擊連接，連接成功；

串口和網絡相互收發數據成功，說明通訊是正常的
