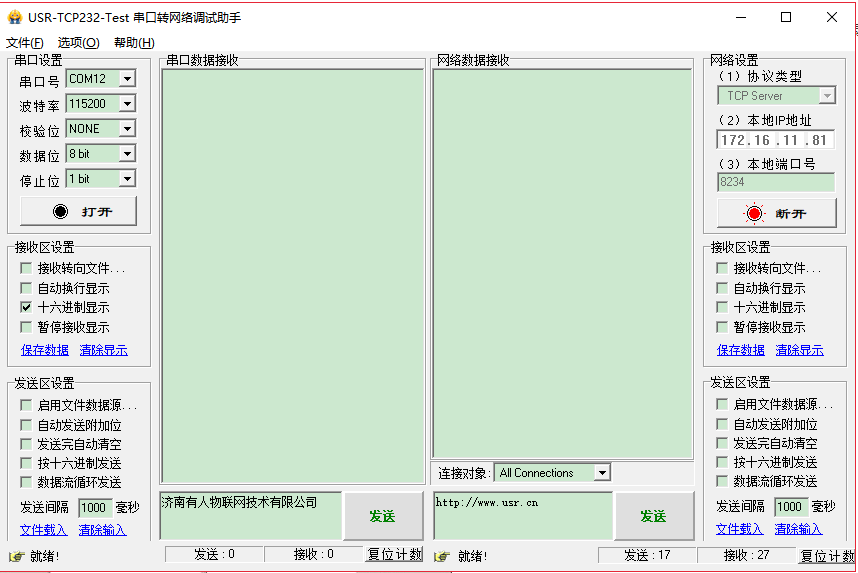

打開USR-TCP232-Test串口轉網絡調試助，下載地址http://www.ggxxsw.cn/Download/27.html

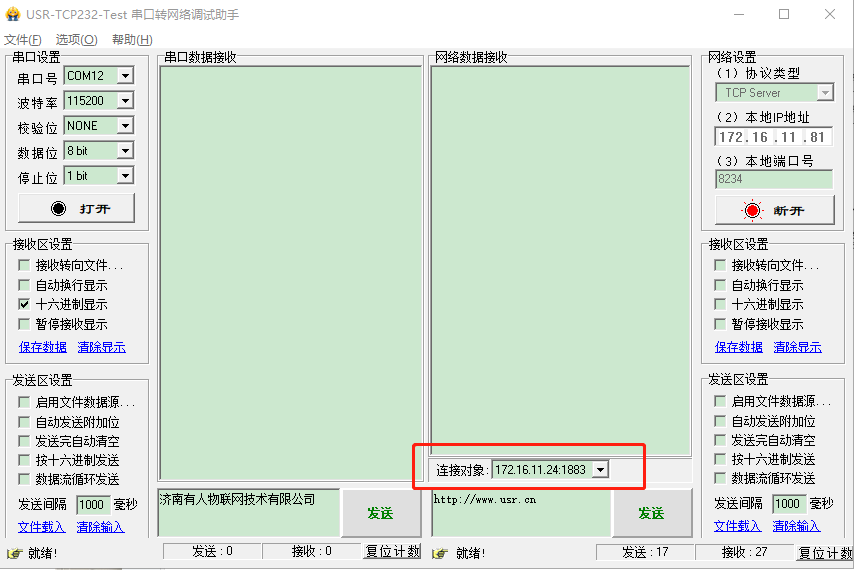

在網絡設置端設置協議類型為TCP Server、填寫本地ip、設置本地端口，點擊開始監聽。

二、設置節點

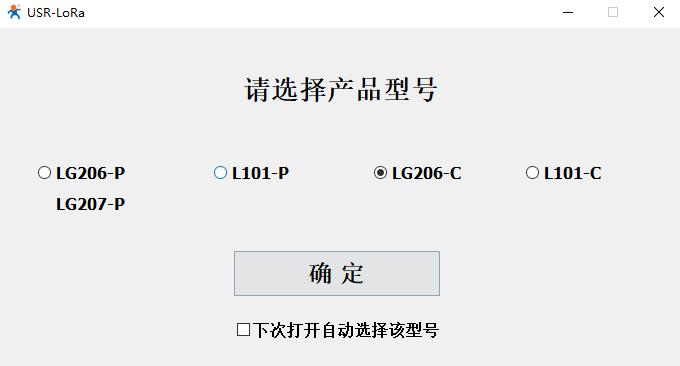

這里以有人LoRa終端USR-LG206-L-C為例。使用串口線連接LoRa終端的RS232接口與電腦，打開USR_LoRa軟件（http://www.ggxxsw.cn/Down/USR_LoRa_SET-V1.0.8.rar），選擇LG206-C。

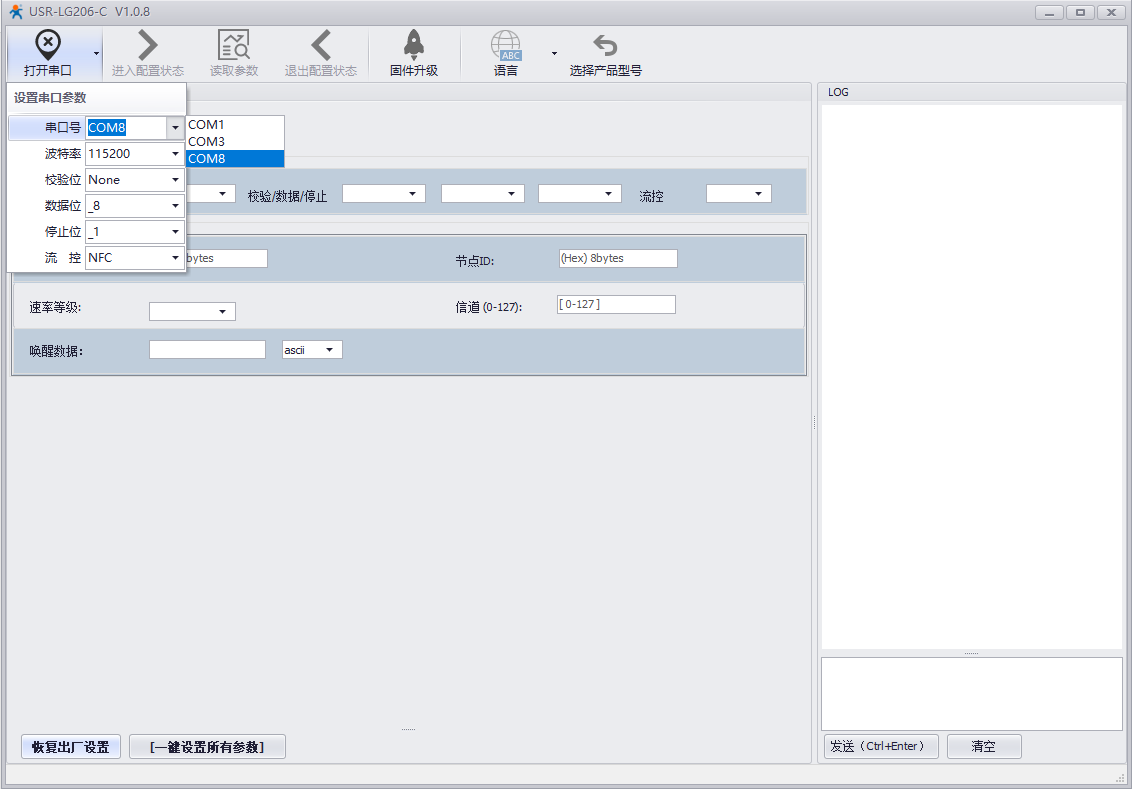

找到相應的串口號并打開，默認參數為： 波特率 115200、無校驗、8 位數據位、1 位停止位。

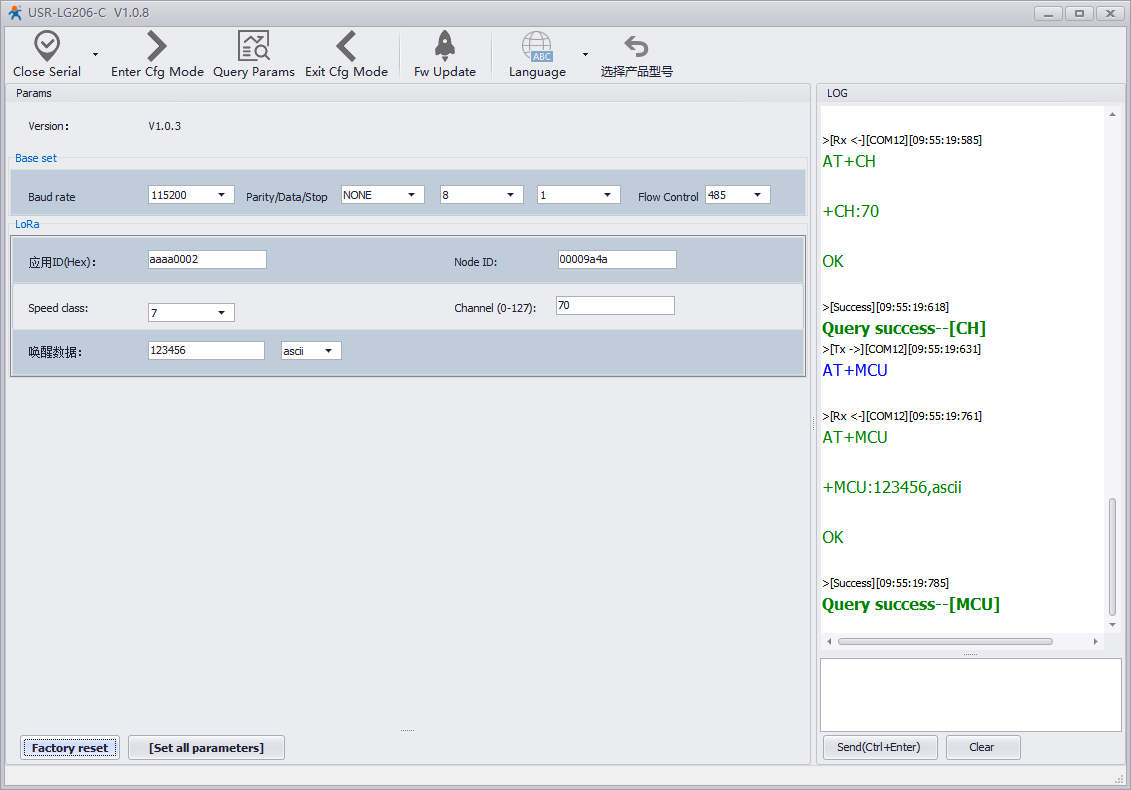

先點擊“進入配置狀態”然后點擊“讀取參數”。

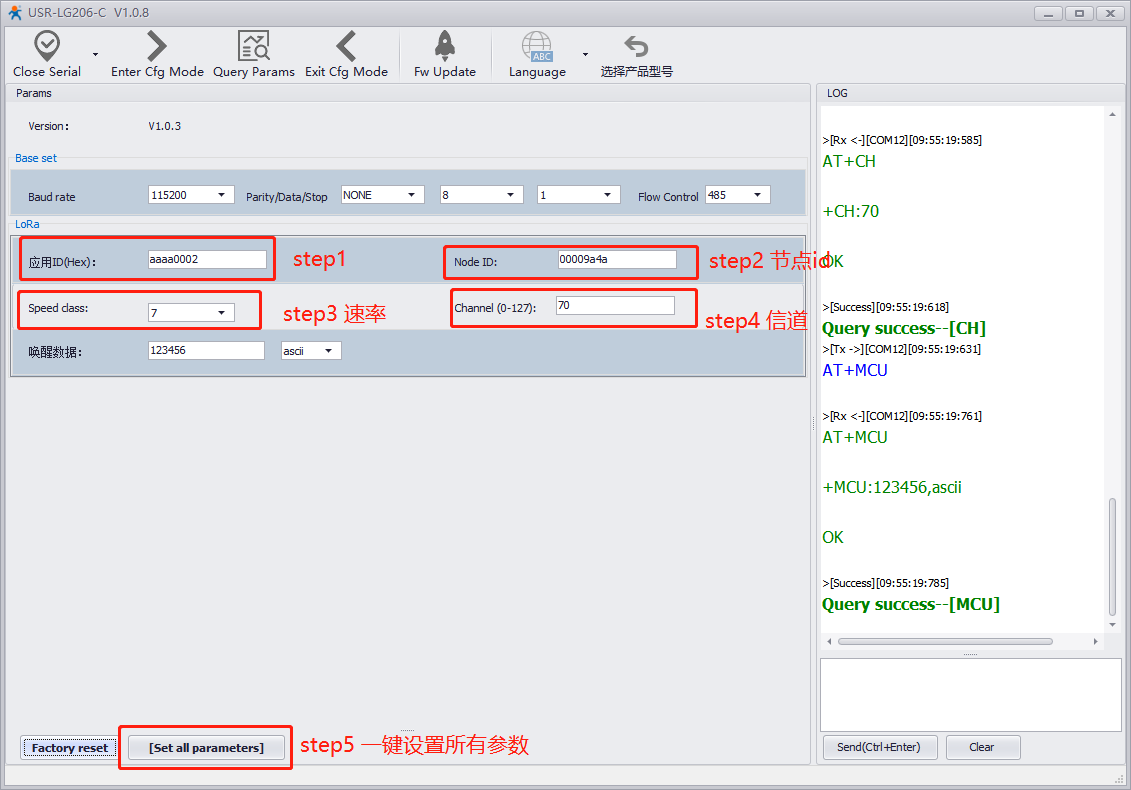

設置應用ID、信道、速率。在下圖所示區域設置應用ID為aaaa0002、速率等級設為7、信道設為70，然后點擊“一鍵設置所有參數”。應用ID要與集中器設置的應用ID一致,信道要與集中器通道1設置的信道一致，速率要與集中器通道1設置的速率一致，在同一個集中器的LoRA網絡內節點的應用ID要保證唯一。節點ID為206標簽上表示的ID. 設置完成關閉串口。

三、設置集中器

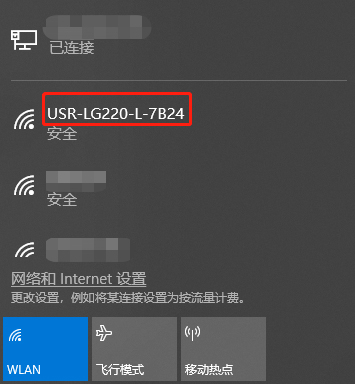

（1）使用集中器配套的電源適配器給集中器供電，集中器上電啟動完成后用PC或手機可以搜索到集中器的WIFI熱點，默認的SSID為USR-LG220-L-xxxx，xxxx為集中器MAC地址的后四位。

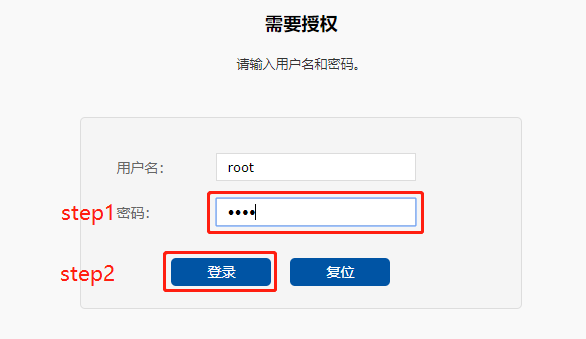

（2）連接WIFI，初始密碼為www.ggxxsw.cn,連接成功，打開瀏覽器，地址欄輸入192.168.1.1，回車即可進入登陸界面。輸入密碼（初始密碼為root）即可進入集中器配置網頁。

（3）用戶可使用網頁配置socket服務器相關內容，連接協議支持TCP client、TCP server和UDP。

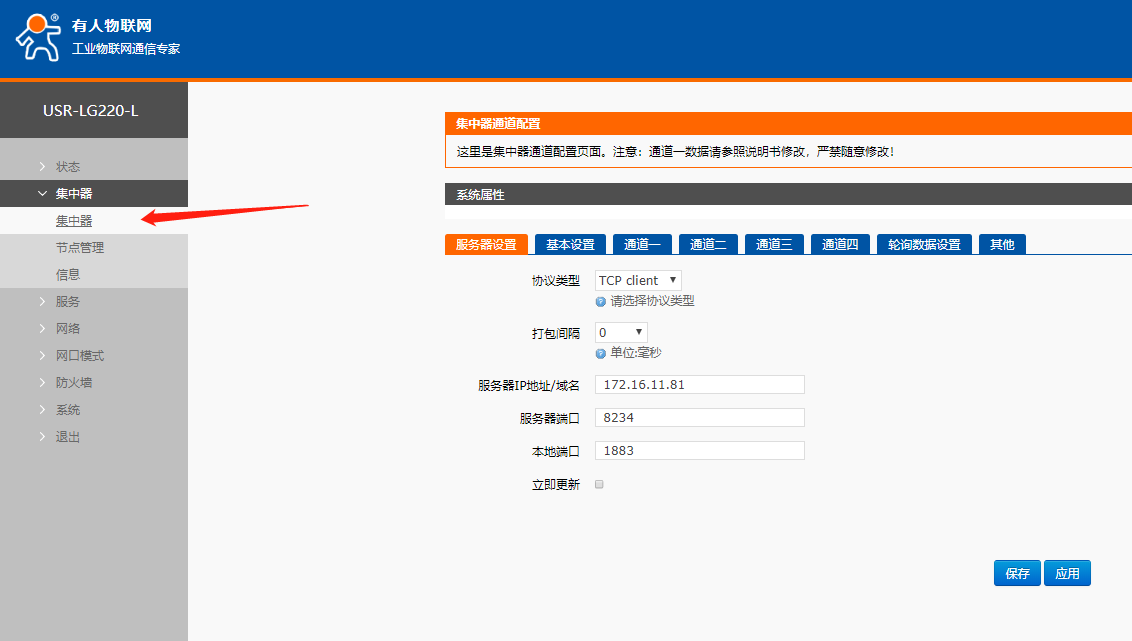

服務器配置項包括：服務器 IP地址/域名、服務器端口，具體設置位置請參看下圖：

?  協議類型：支持TCP client、TCP server和UDP

?  服務器 IP地址/域名：要連接的服務器IP地址或域名

?  服務器端口：要連接的服務器端口

?  本地端口：集中器作為Client第一次連接服務器時的初始端口號，如果后續斷開重連，端口號為隨機

?  打包間隔：即上傳服務器數據包之間的時間間隔

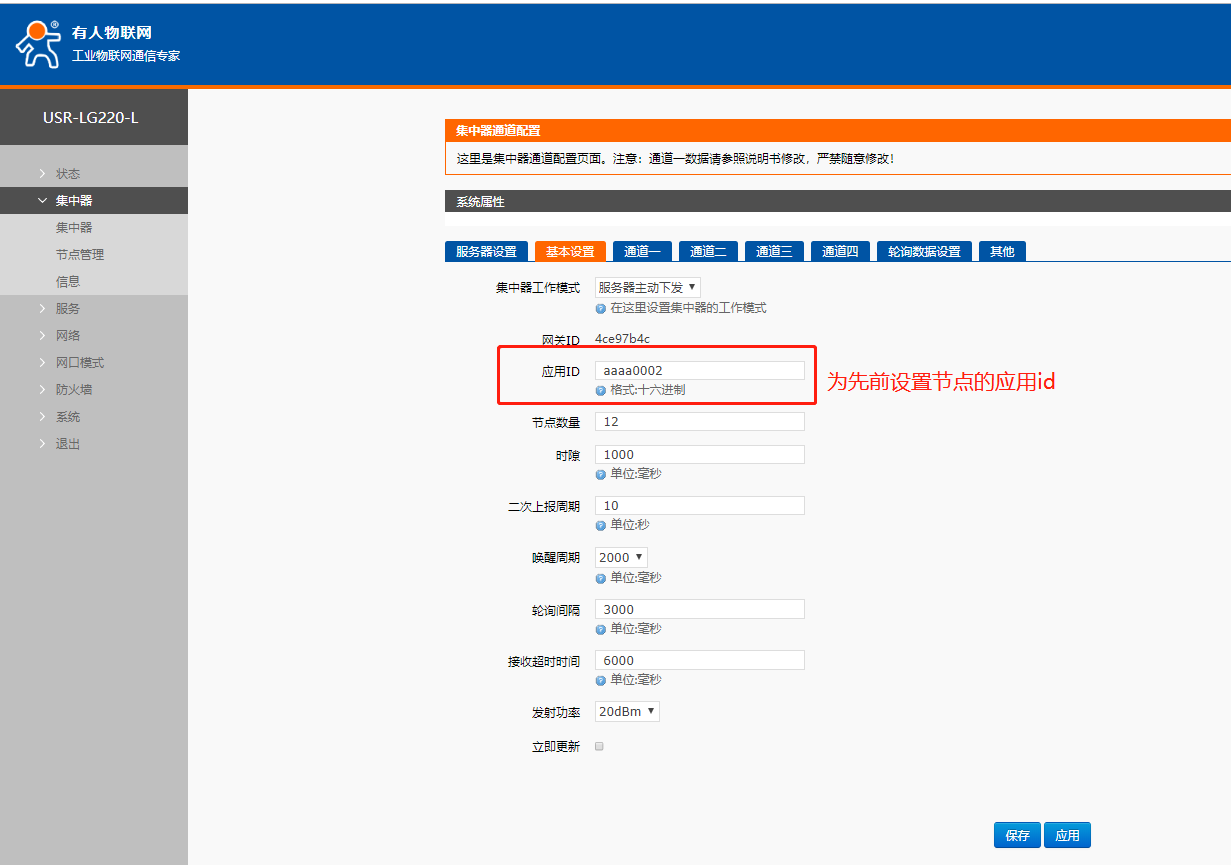

（4）設置集中器的應用ID，依次點擊集中器，基本設置，應用ID，設置應用ID和lora相同。最后保存應用。

應用ID為lora節點206之前要設置的應用ID。

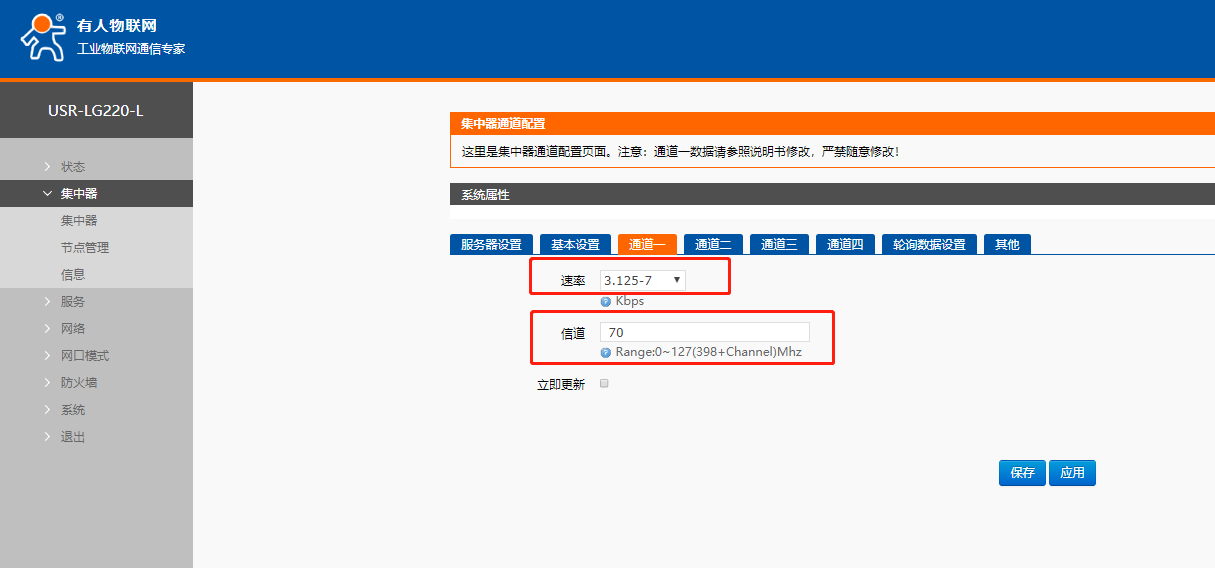

（5）設置集中器的信道和速率，依次點擊集中器，通道一設置速率和信道和lora相同，點擊保存應用，通道二、三、四中設置的速率與信道各不相同，且都與通道一不同。

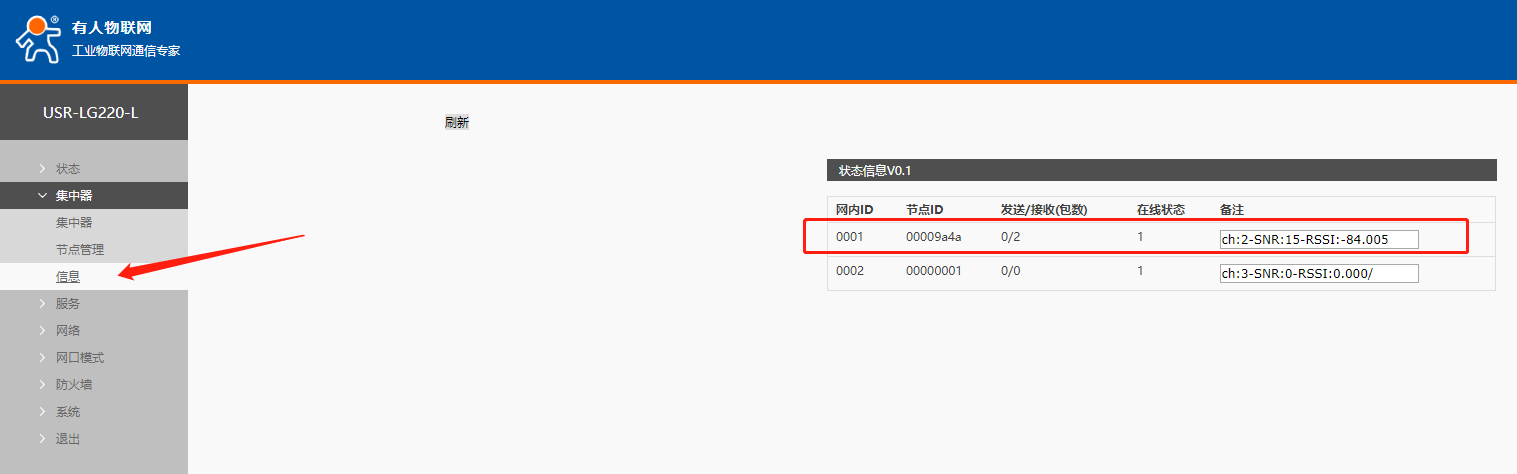

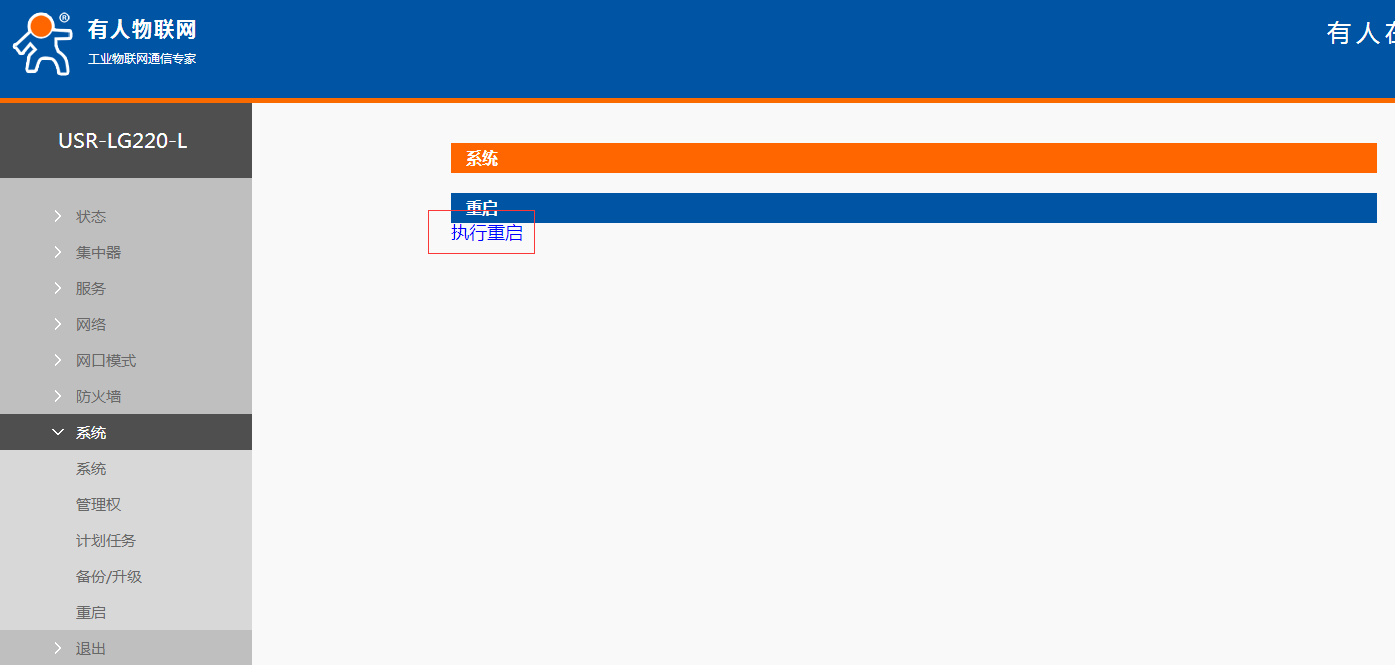

（6）點擊系統—重啟，執行重啟。重啟完畢登陸集中器在集中器—信息 可參看加入的節點信息，串口助手會顯示連接對象ip與端口號。

四、數據測試

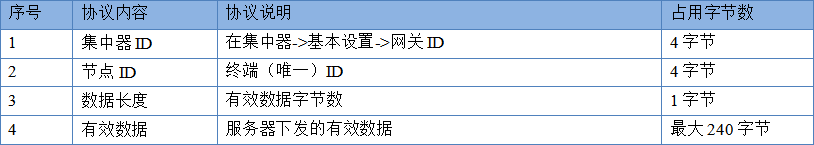

Lora節點串口連接電腦，打開串口，數據下發要遵循集中器與服務器傳輸協議（服務器主動下發）

集中器上報數據協議與服務器下發協議詳情可閱讀說明書：http://www.ggxxsw.cn/Down/USR-LG220-L_V1.1.2.pdf

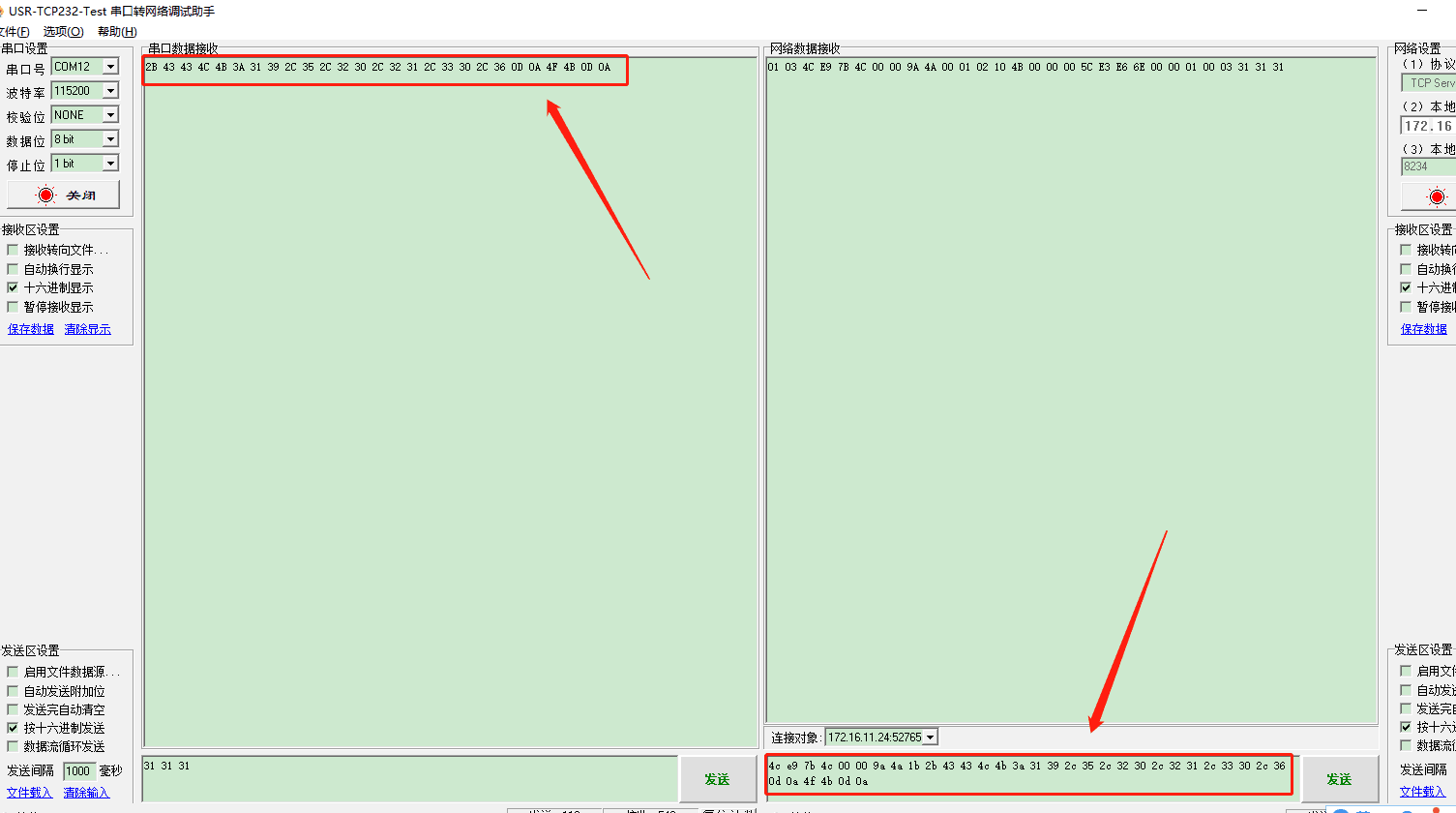

服務器發送數據：4c e9 7b c4 00 00 9a 4a 1b 2b 43 43 4c 4b 3a 31 39 2c 35 2c 32 30 2c 32 31 2c 33 30 2c 36 0d 0a 4f 4b 0d 0a

節點接收有效數據：2b 43 43 4c 4b 3a 31 39 2c 35 2c 32 30 2c 32 31 2c 33 30 2c 36 0d 0a 4f 4b 0d 0a

注意事項：

本文檔必須使用LG220  V1.1.20以上版本固件
