需要下載的軟件和說明書

LoRa系列設置軟件：http://www.ggxxsw.cn/Download/693.html

TCP232-TES串口及網絡調試助手軟：http://www.ggxxsw.cn/Download/27.html

L101-L-P說明書：http://www.ggxxsw.cn/Download/593.html

L101-L-P軟件設計手冊：http://www.ggxxsw.cn/Download/596.html

2：硬件連接

使用RS232串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

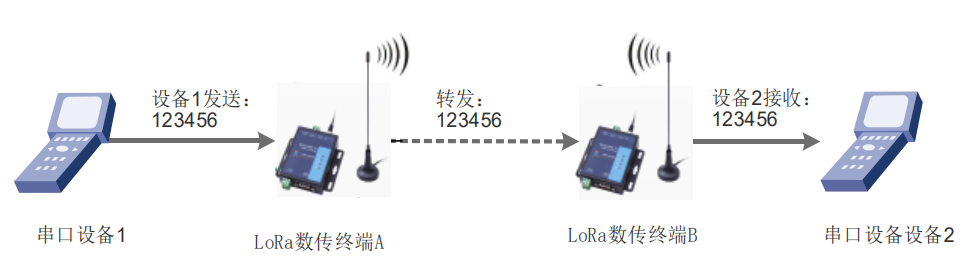

圖 1             硬件連接

3：WH-L101-L-P參數設置

實現點對點通訊發送方和接收方需滿足 3 個條件： ?

速率等級相同（SPD） ?

信道一致（CH） ?

目標地址相同（ADDR）或?yàn)閺V播地址（65535）

打開LoRa設置軟件(產品型號選擇L101-P），依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置參數、一鍵設置所有參數，關閉LoRa設置軟件。

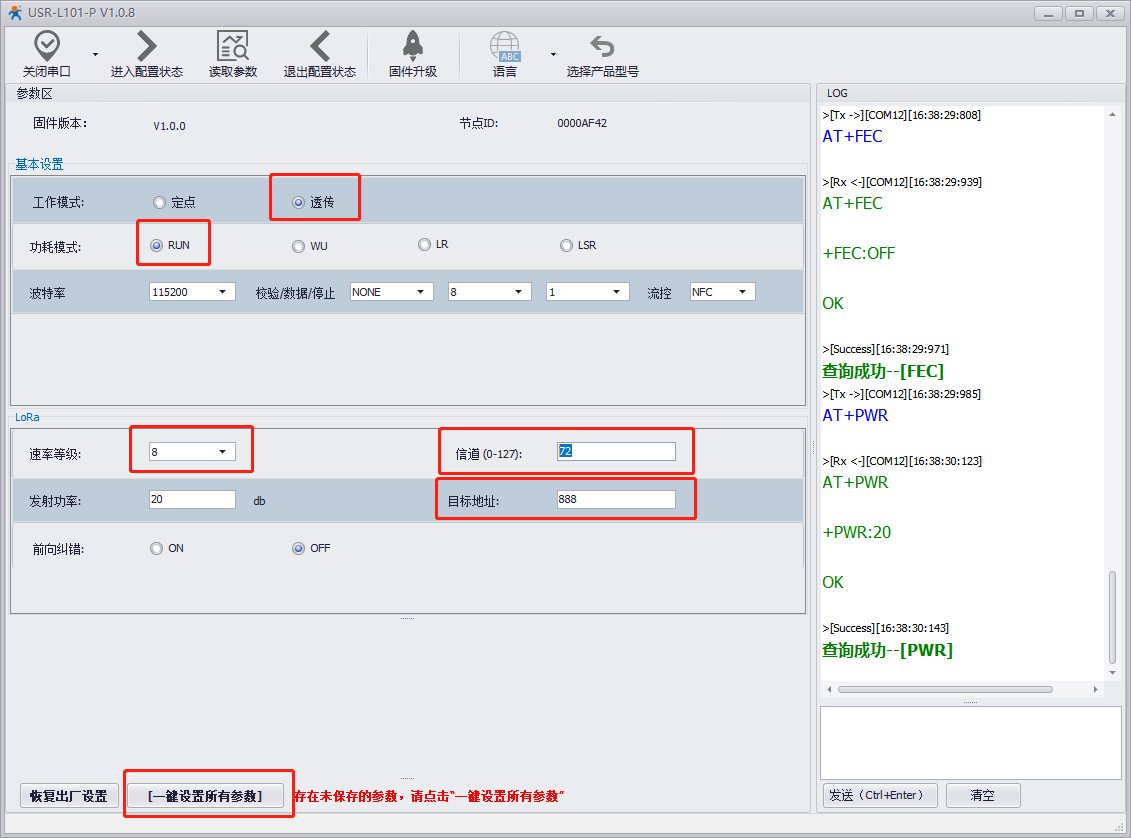

圖 2             參數設置

注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

4、透?jìng)鳒y(cè)試

（3）啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），通信效果如下圖所示：

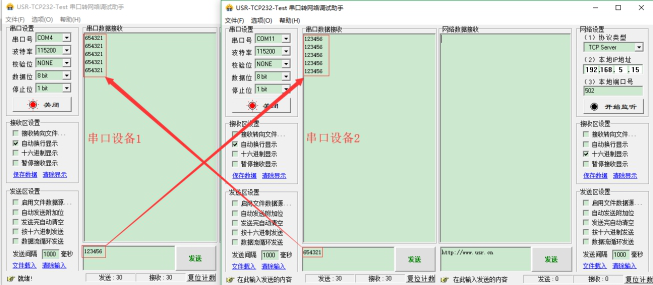

圖 3             數據透?jìng)?/span>
