一、準備得材料：

1. USR-TCP232-304、 2.USB轉485串口線、 3.網線、 4.標準適配器電源、 5.測試軟件：USR-TCP232-Test-V1.3、 6.設置軟件：USR-M0_V2.2.1.272

二、鏈接方法：

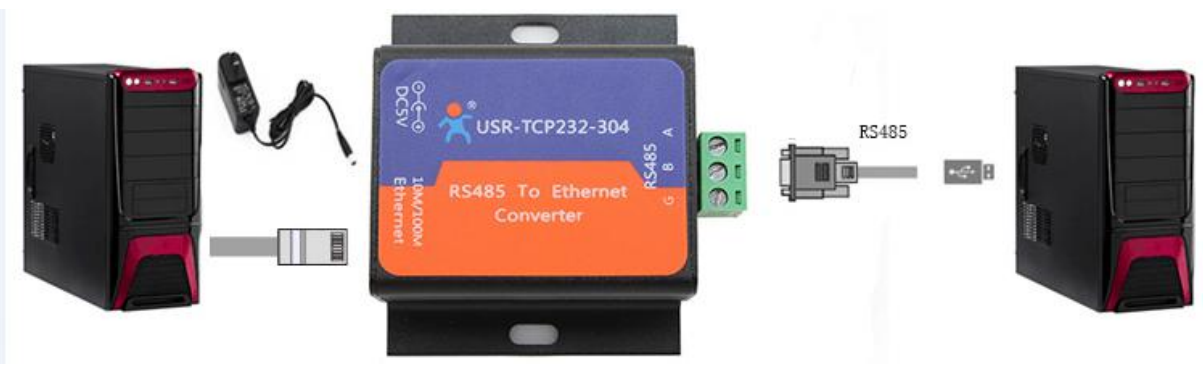

將304接入標準得適配器電源，將304得網口和電腦得網口鏈接起來，通過USB轉485串口線鏈接到電腦上。如圖所示：

三、測試步驟：

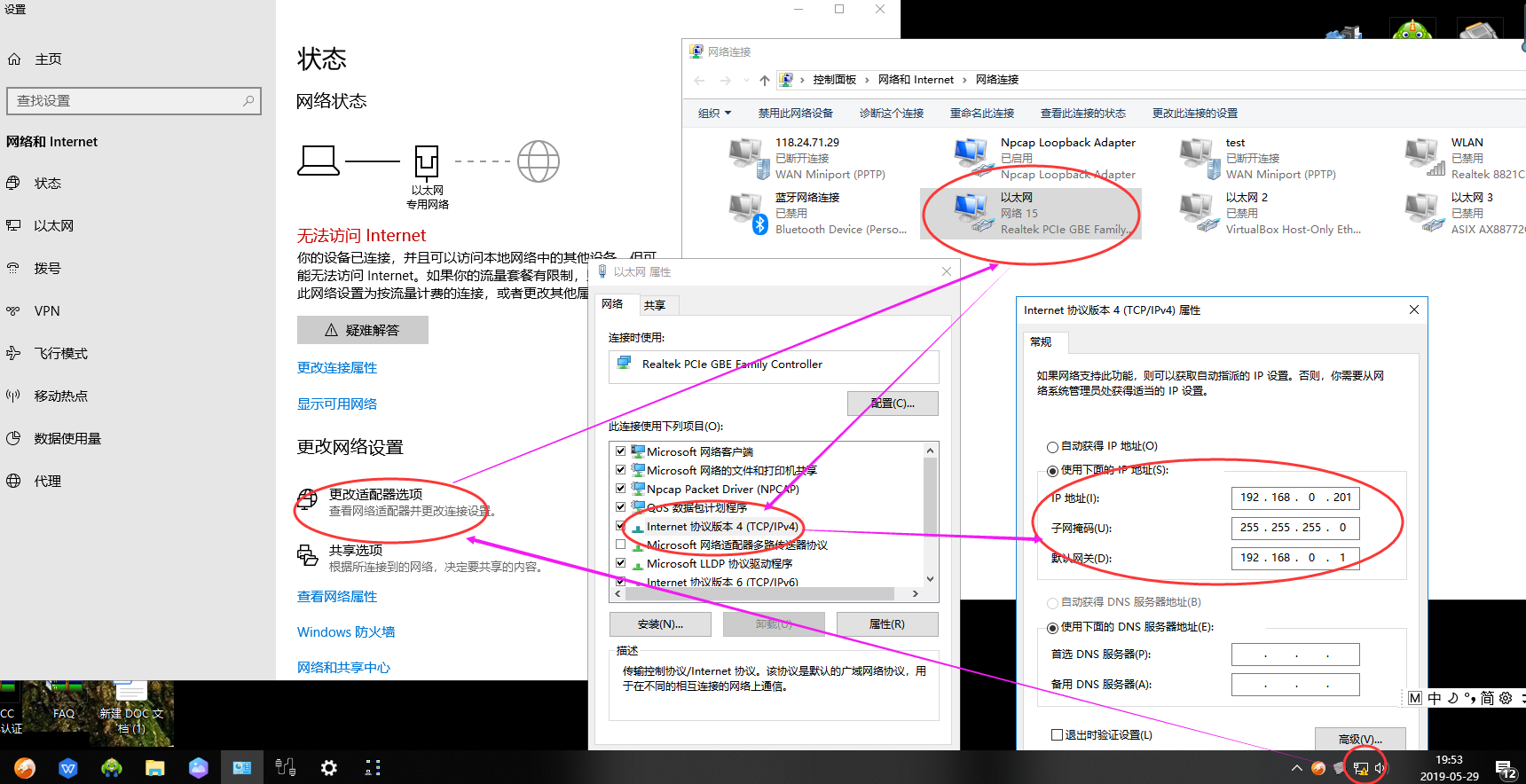

1. 將電腦的IP地址設置為靜態IP，地址為：192.168.0.201

（右擊網絡圖標，打開網絡和Internet設置，更改適配器，然后選擇相應的網卡，修改相應的IP地址）

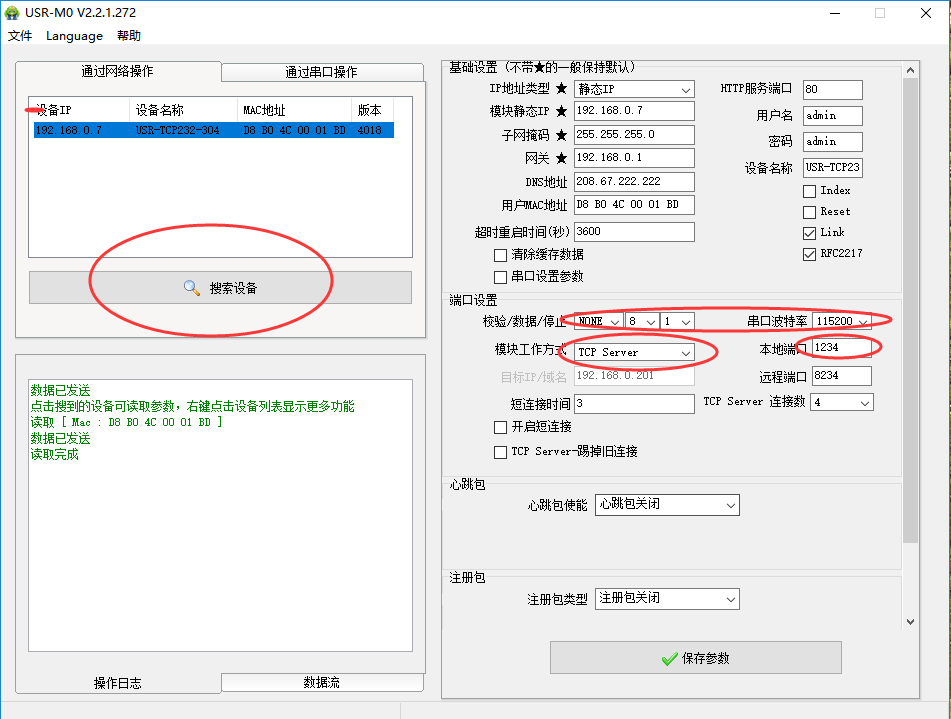

2. 打開設置軟件：USR-M0_V2.2.1.272，點擊“搜索設備”，搜索到設備后選中設備，修改304得參數，串口參數測試時可以默認（如果需做改動，可以直接修改），設置“模塊工作方式”為“TCP Sever”,“本地端口”設置為“1234”，然后點擊“保存參數”。

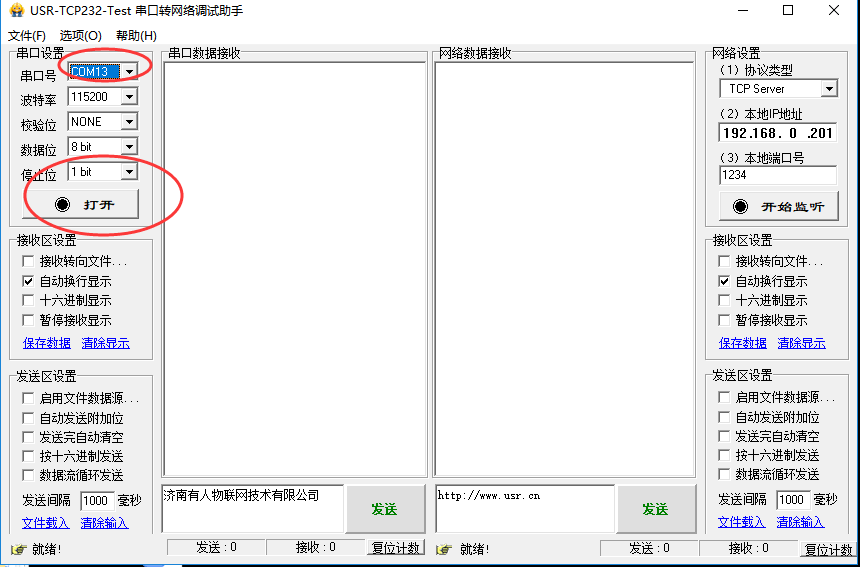

3. 打開測試軟件：USR-TCP232-Test-V1.3，選擇相應com口（我得電腦右擊->屬性->設備管理器，com口中可以看到），然后將串口得設置和設備得串口參數一一對應，對應好打開com口。如圖所示：

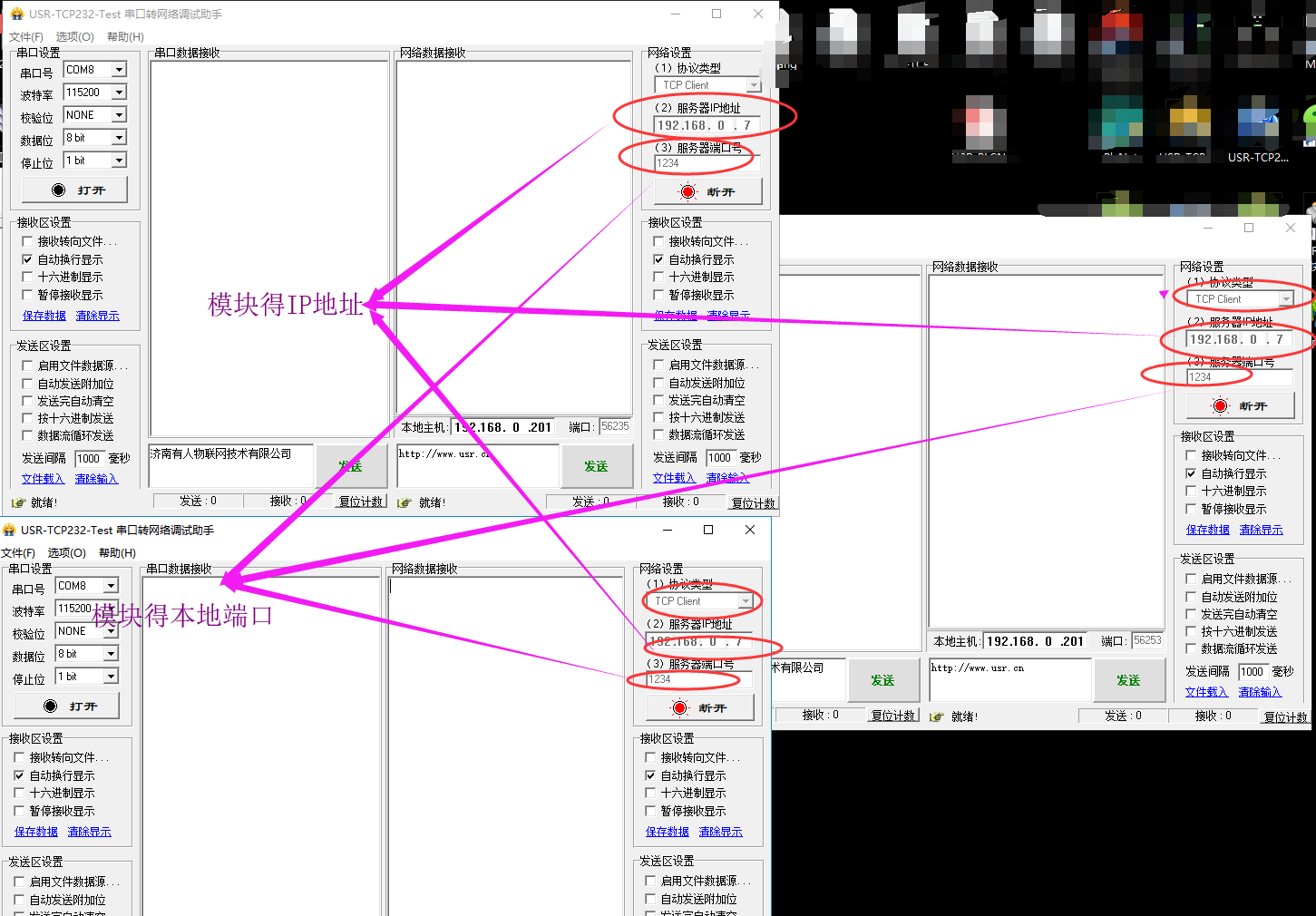

4. 打開3個測試軟件：USR-TCP232-Test-V1.3，分別與我們得模塊建立socket鏈接，如圖所示：

5. 從COM口發送數據，三個測試軟件（可以理解為3臺電腦都可以收到數據）

如圖所示：

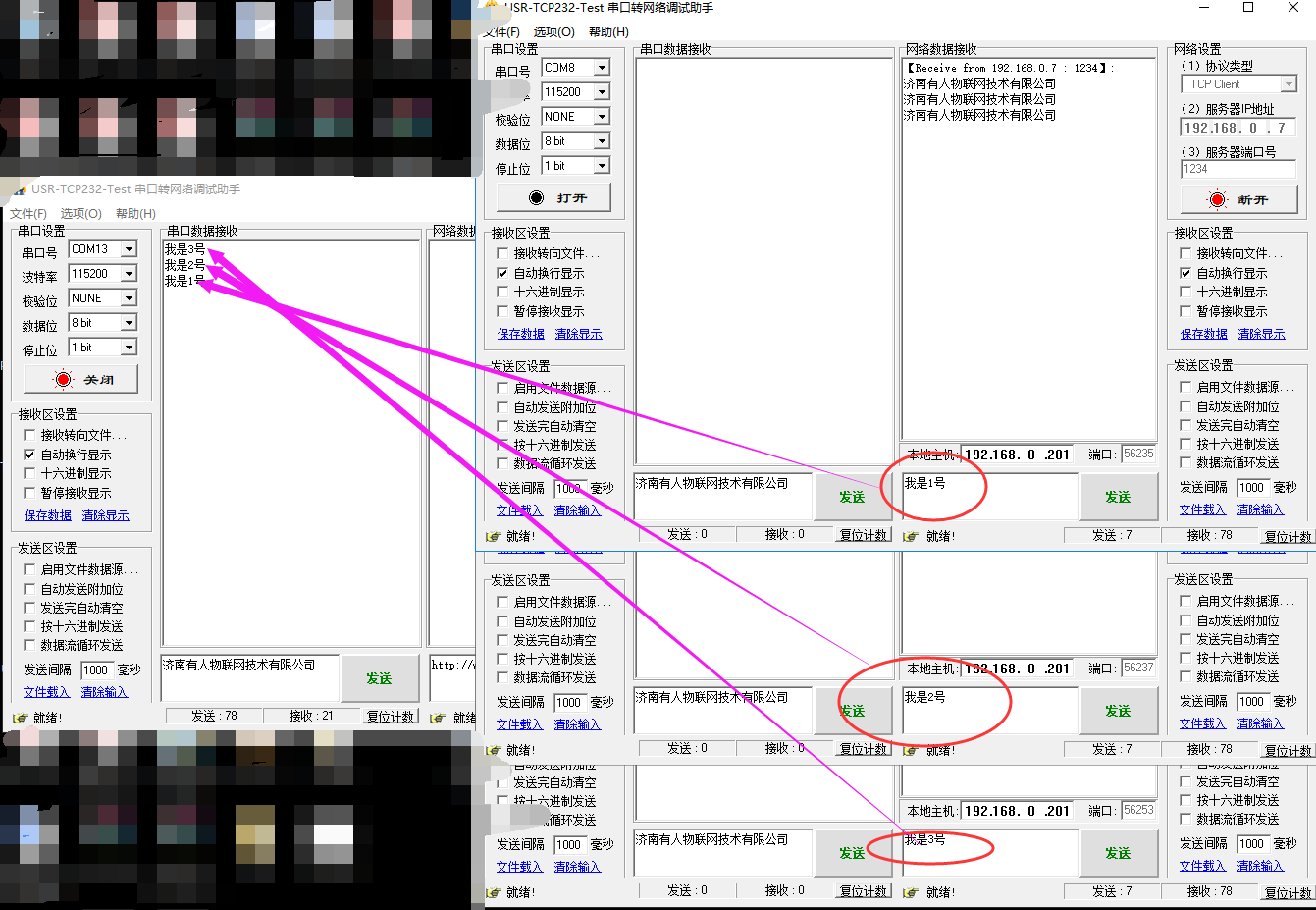

6. 分別從三個測試軟件向串口發，他分別收到三個軟件得數據：

如圖所示：
