一、準備的材料：

USR-CANET200、485轉USB串口線、Can轉USB串口線、標準的電源適配器、網線、設置軟件：USR-CANET V1.0.0.143 (Beta)、Can分析軟件：ECAN tools、測試軟件：USR-TCP232-Test-V1.3

二、鏈接方式：

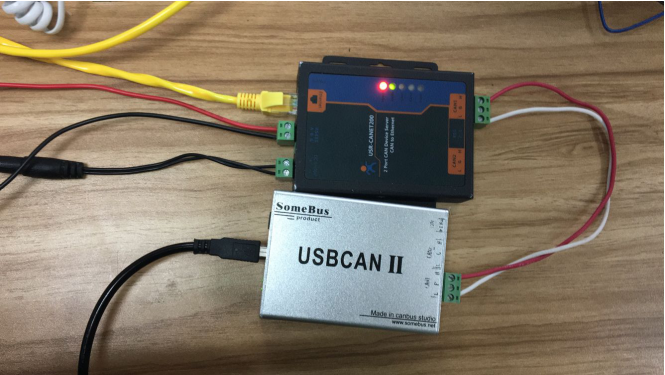

將設備USR-CANET200通過標準的適配器電源將設備上電，網線直連電腦。通過485轉USB串口線將塞設備的485串口和電腦相連接，然后通過Can轉USB串口線，將設備同電腦進行鏈接。

如圖所示：

三、鏈接步驟：

Can口的撥碼需要向下，如果撥碼向上需要接120歐姆的電阻。

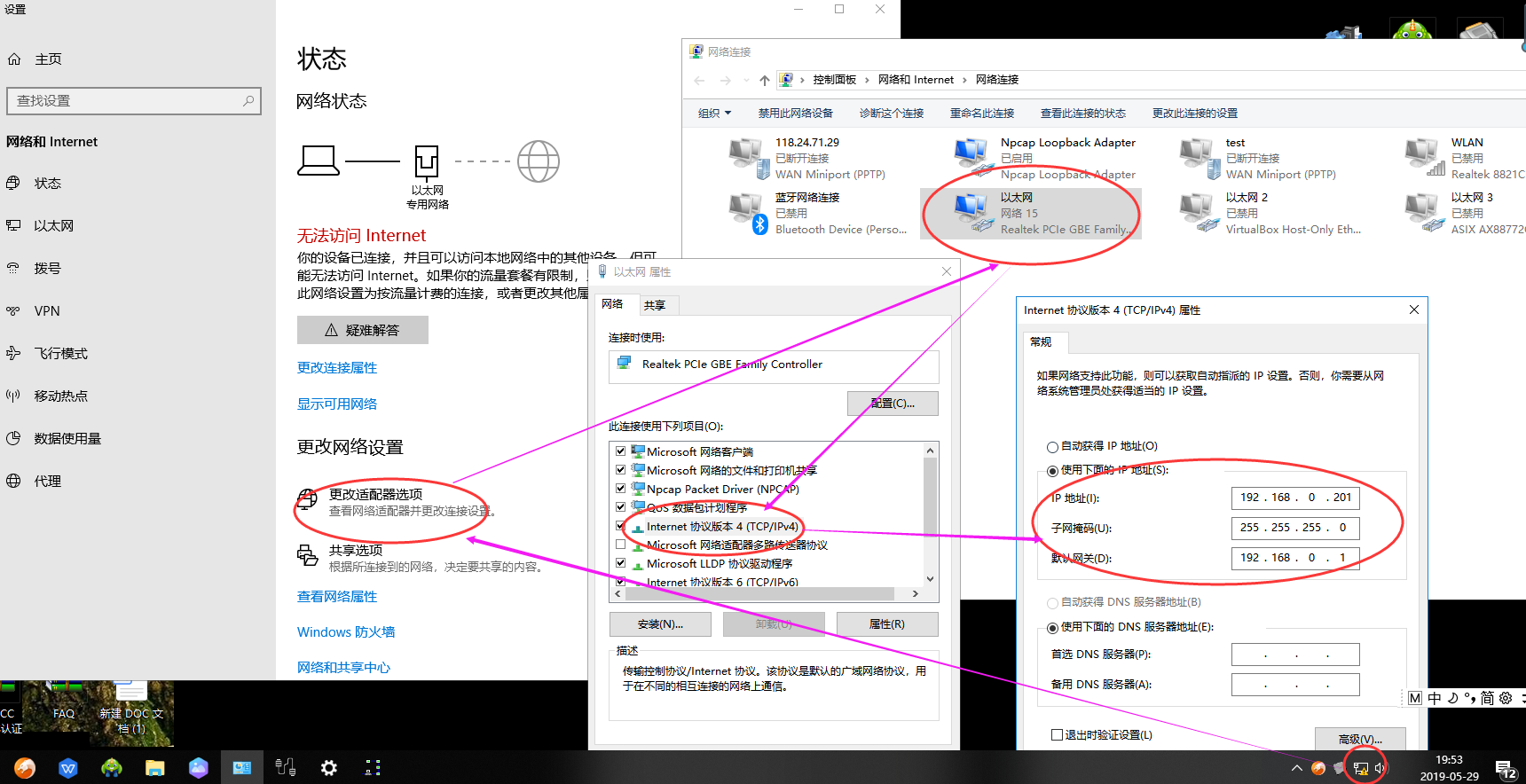

1. 1.將電腦的IP地址設置為靜態IP，地址為：192.168.0.201

（右擊網絡圖標，打開網絡和Internet設置，更改適配器，然后選擇相應的網卡，修改相應的IP地址）

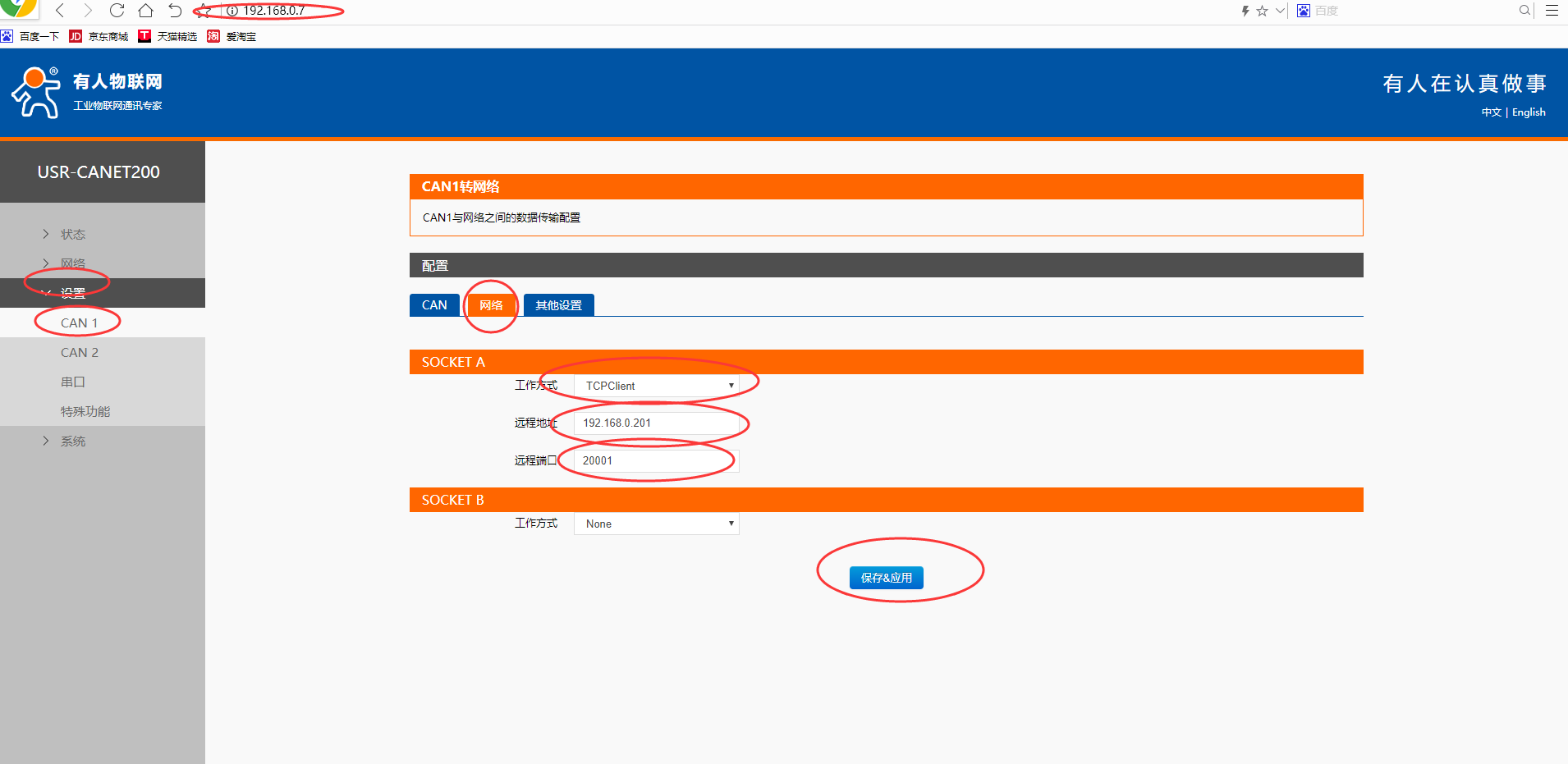

2. 設置Canet200相關的參數：（可以通過設置軟件和內置網頁兩者均可，以下通過內置網頁進行）：打開瀏覽器，輸入設備默認的IP地址：192.168.0.7  輸入賬號和密碼（均為admin），點擊設置面的Can1口（以1口為例），點擊網絡參數，設置工作方式為“TCP Client”,然后遠程IP地址為：192.168.0.201（這是直連電腦的IP地址），端口號為“20001”設置完成后點擊保存。

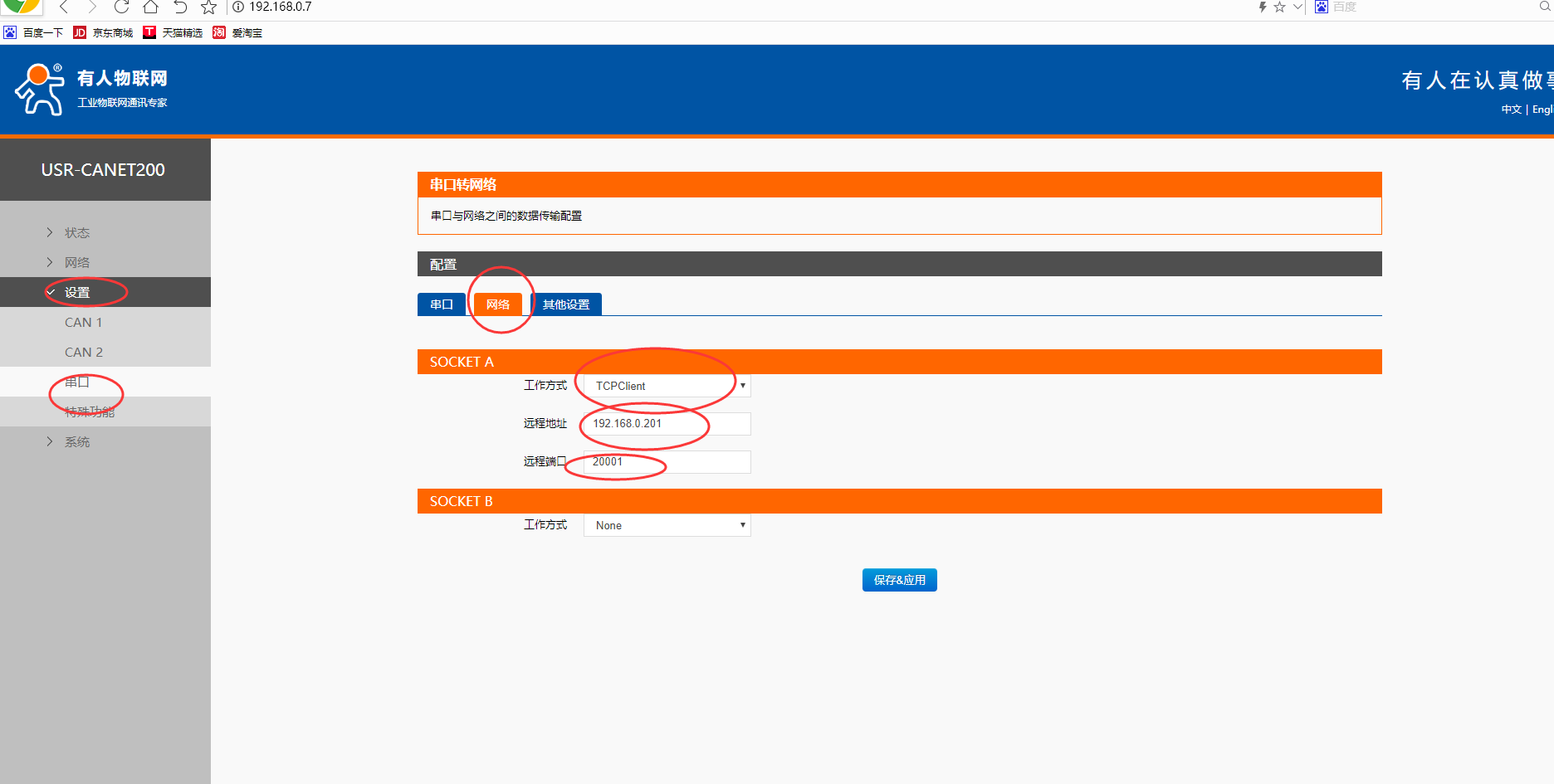

3. 設置485參數，如圖所示，點擊串口的位置，點擊“網絡”，然后工作方式選擇“TCP Client ”遠程的IP地址 寫為：“192.168.0.201”，遠程端口號為“20001”設置完成后，點擊保存。然后再系統一》管理一》重啟模塊。

4. 通過Can轉USB鏈接設備和電腦。

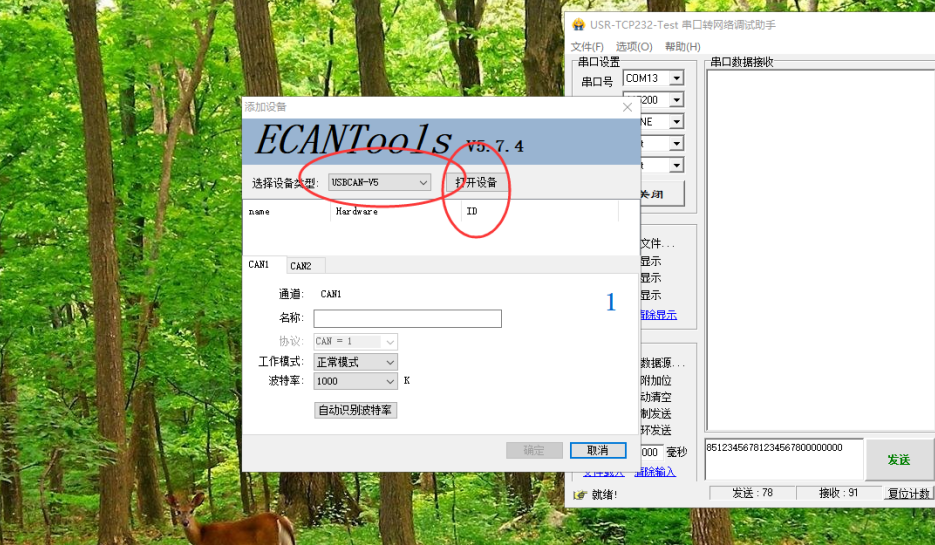

打開Can分析工具，（需要同款可以向技術支持提問詢要）

選擇設備類型為“USBCAN-V5”然后打開設備

學則CAN1，點擊確定

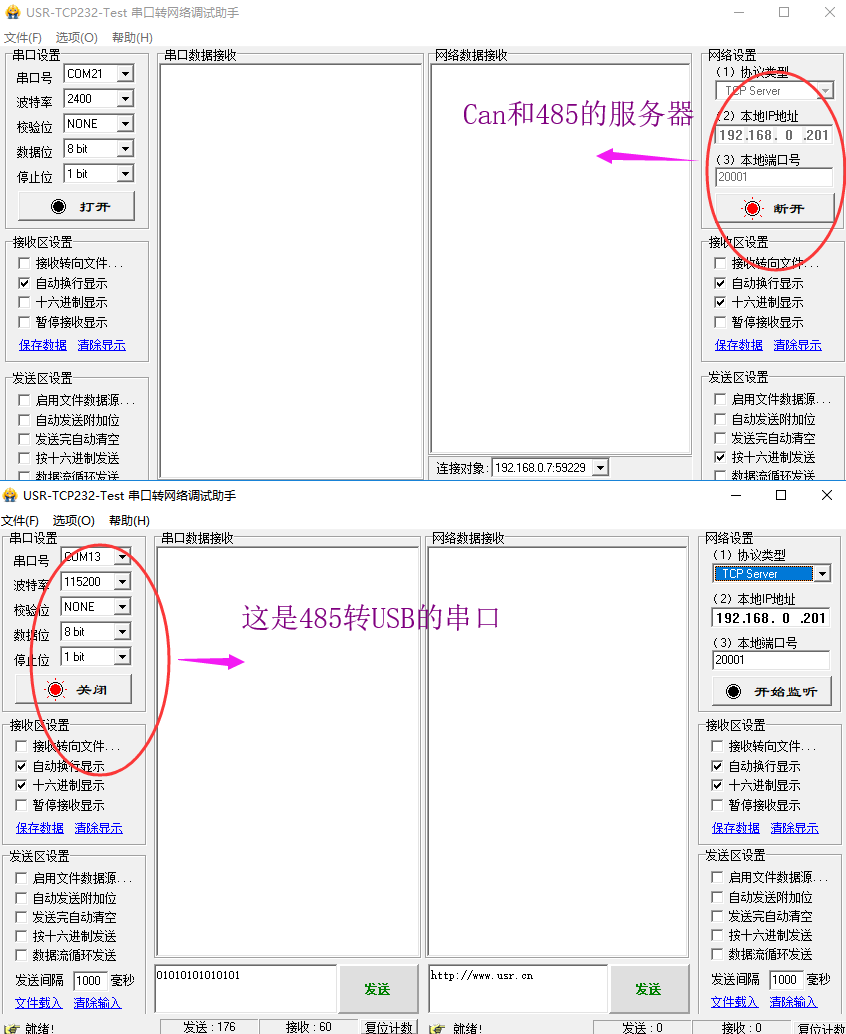

5. 然后打開兩個測試軟件：USR-TCP232-Test-V1.3（一個是作為485串口接收端，一個作為Can和485的服務器），參數如圖所示：

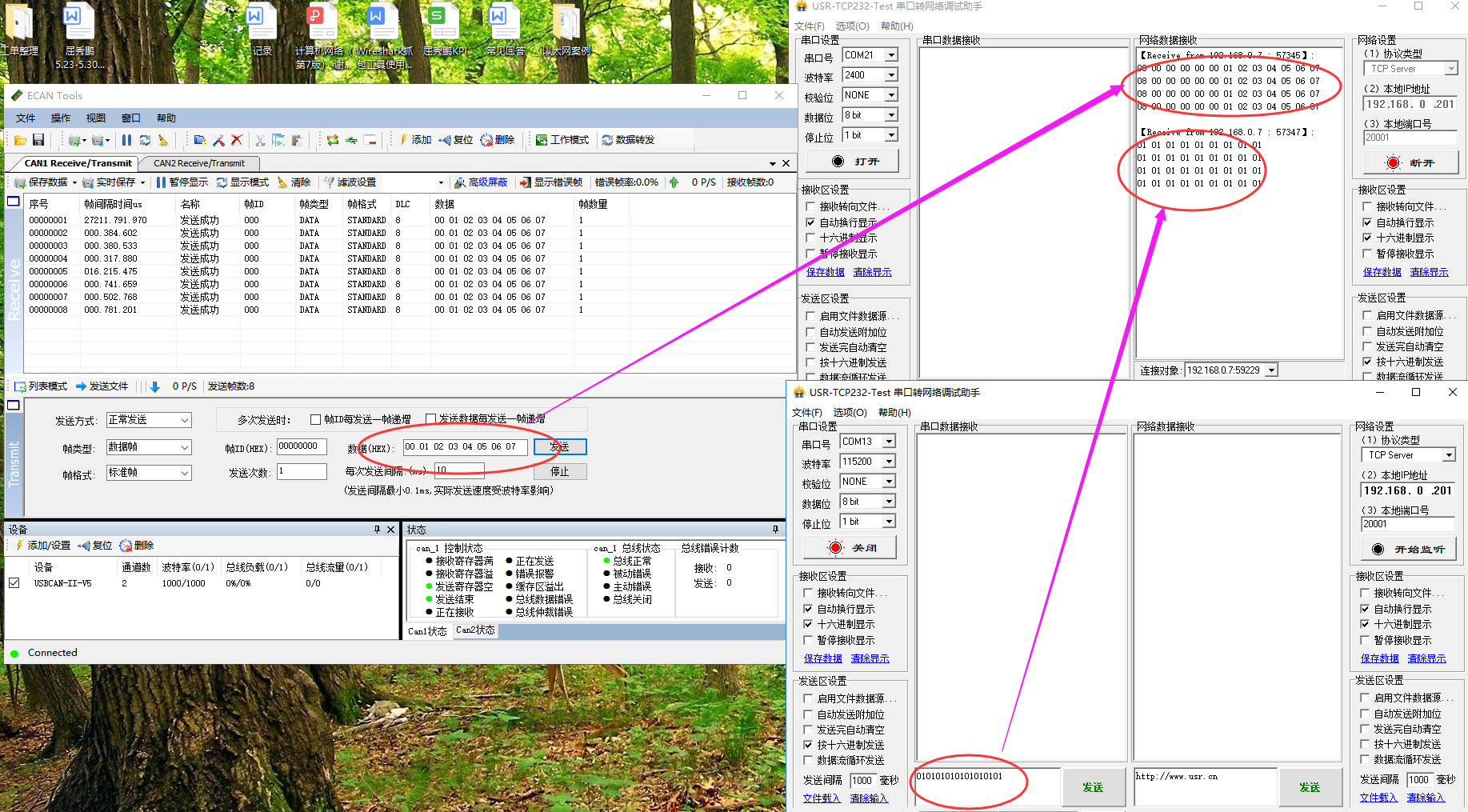

6. 然后通過Can工具，和485的串口向服務器發送數據，如圖所示：

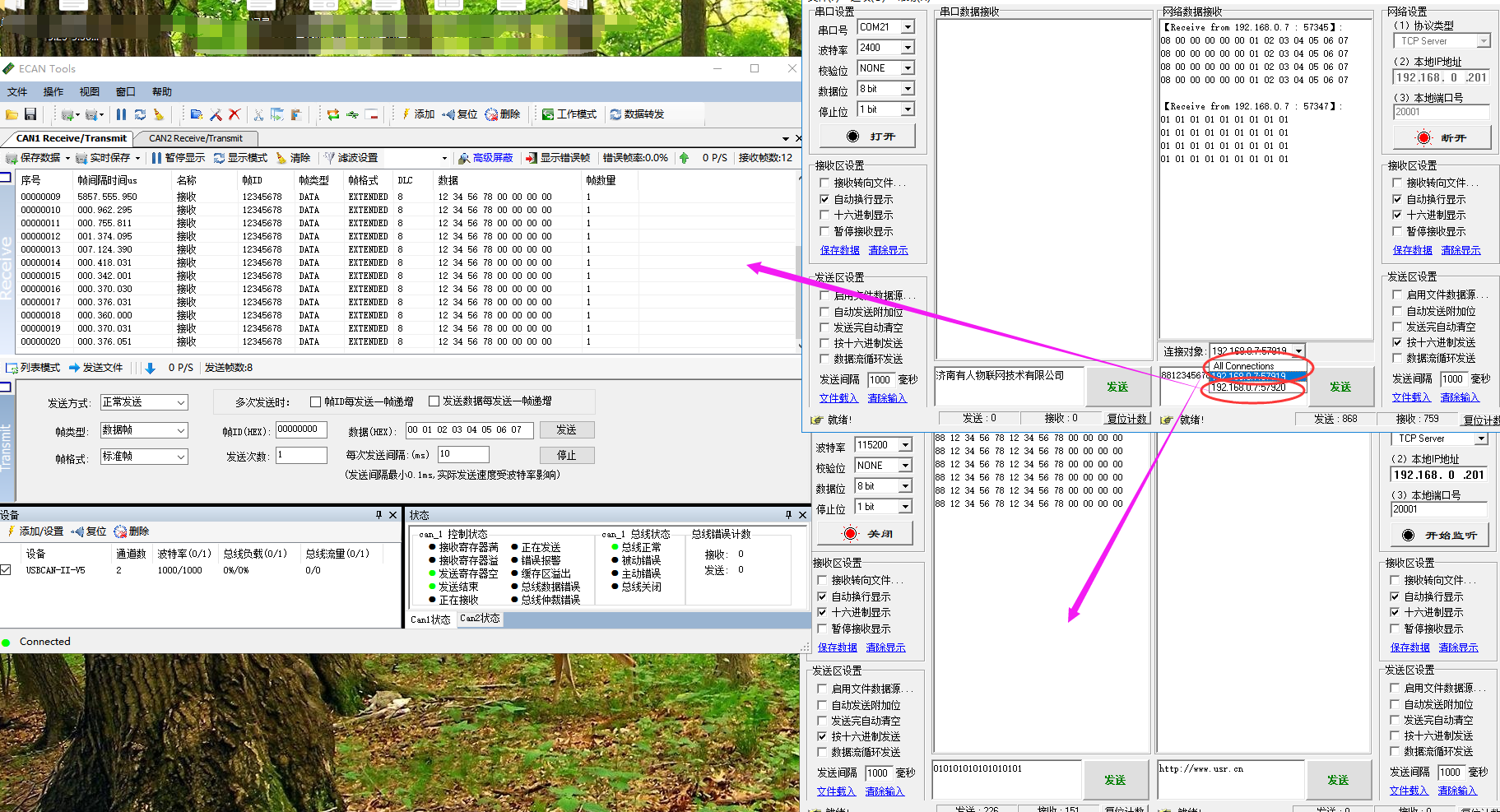

7. 然后服務端向兩者發送指令的時候，通過選擇IP和端口的方式來進行發送：
