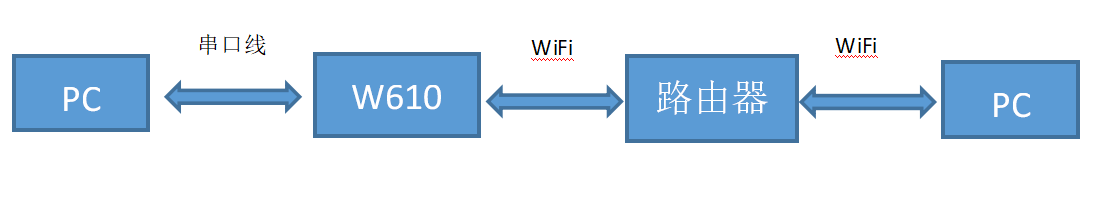

一、硬件連接：
二、資料：
Modbus 軟件：需要自行百度下載
三、設置過程
1、硬件連接：W610接上Wifi天線，串口通過USB轉232/485接到PC，上電。W610正常啟動后，電源指示燈常亮，Work指示燈閃爍。

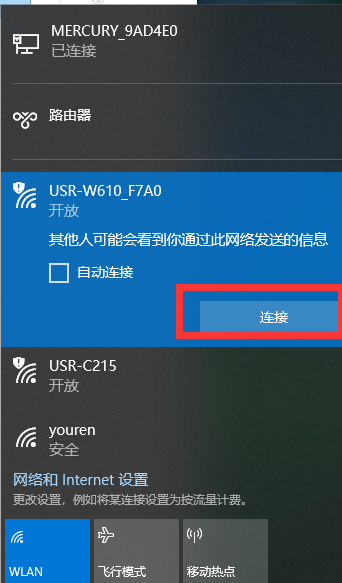

2. 電腦連接W610的wifi信號，會自動獲取一個10.10.100.xx的IP地址;

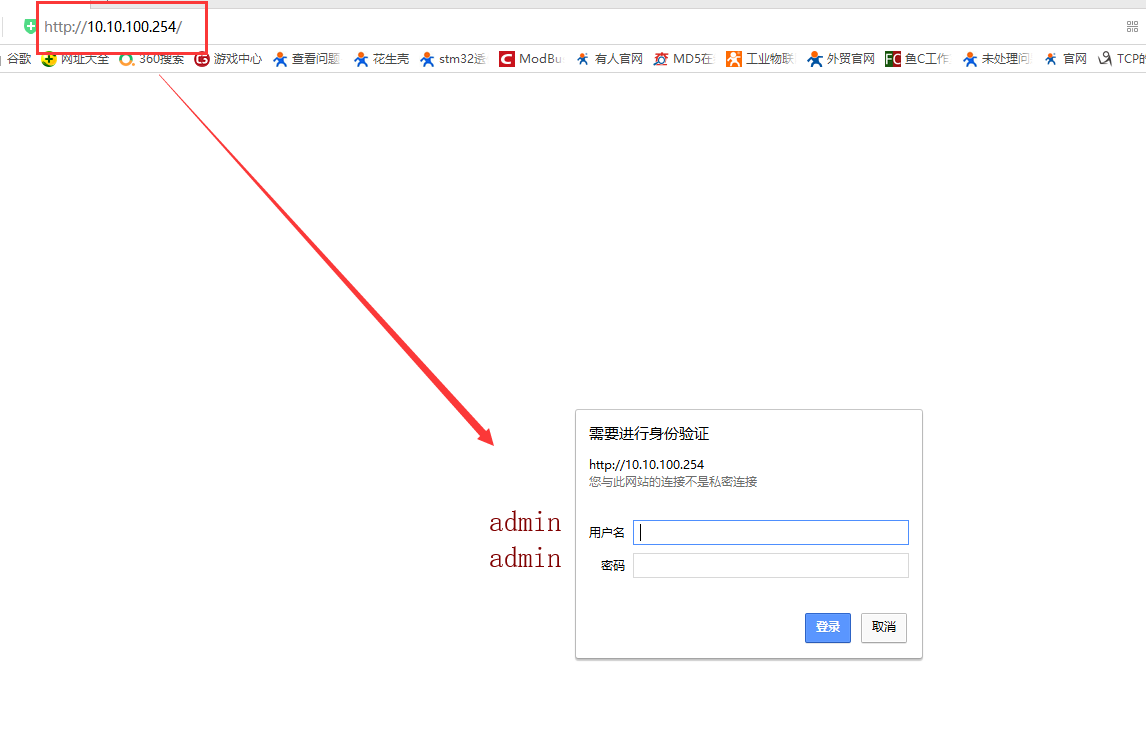

3. 用瀏覽器打開W610的IP地址（出廠默認10.10.100.254），用戶名和密碼均是admin;

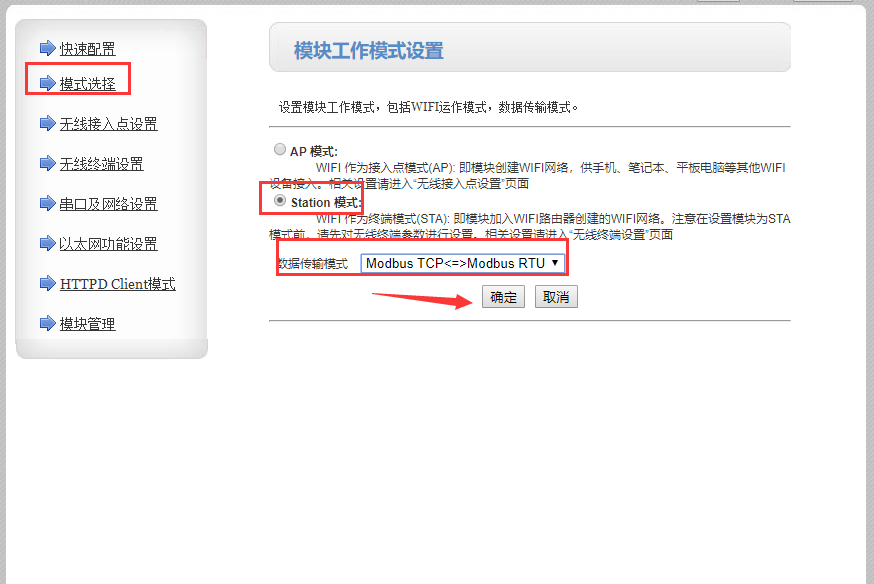

4、模式選擇： STA，modbus rtu<=>modbus tcp協議轉換。 注：確定后，不用立刻重啟，等著全部修改完成一塊重啟。
5、

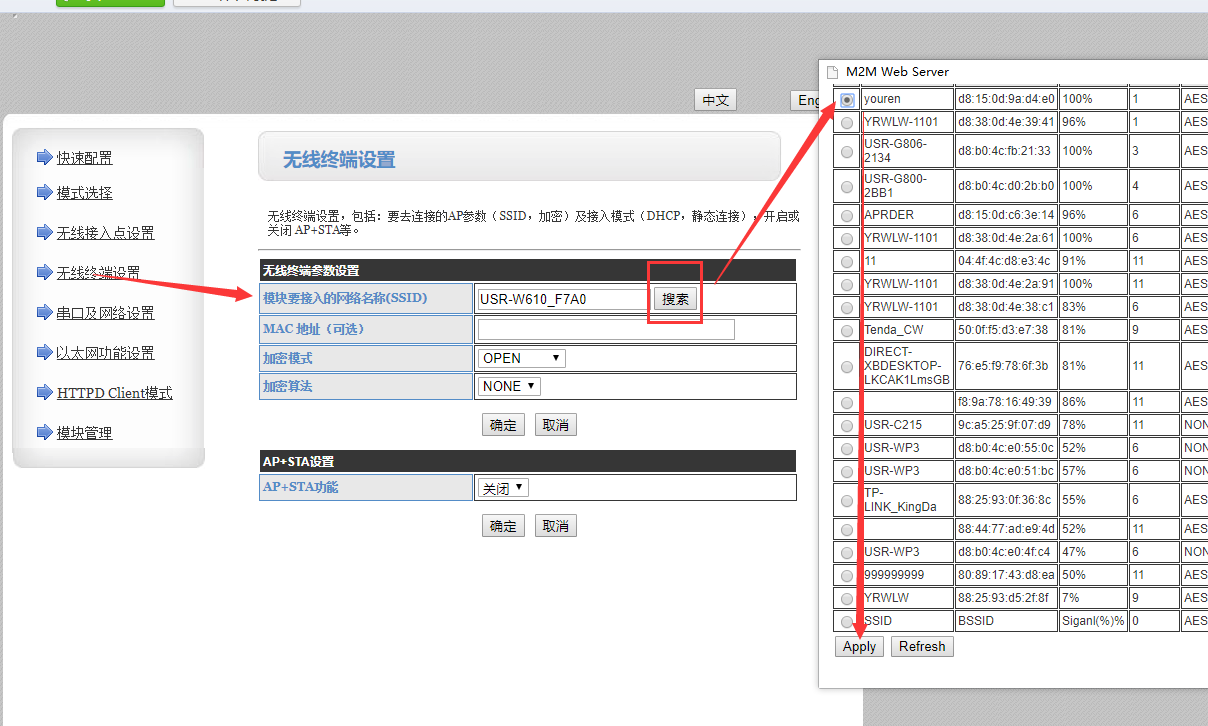

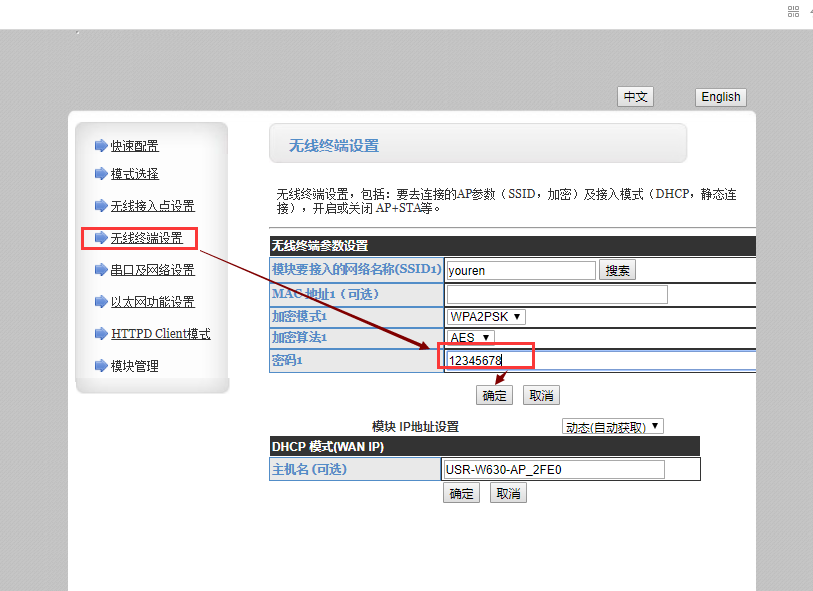

（1）點擊無線終端設置，點擊搜索，搜索路由器，選擇要連接的路由器，點擊確定；
（2）輸入要連接路由器的密碼 點擊確定

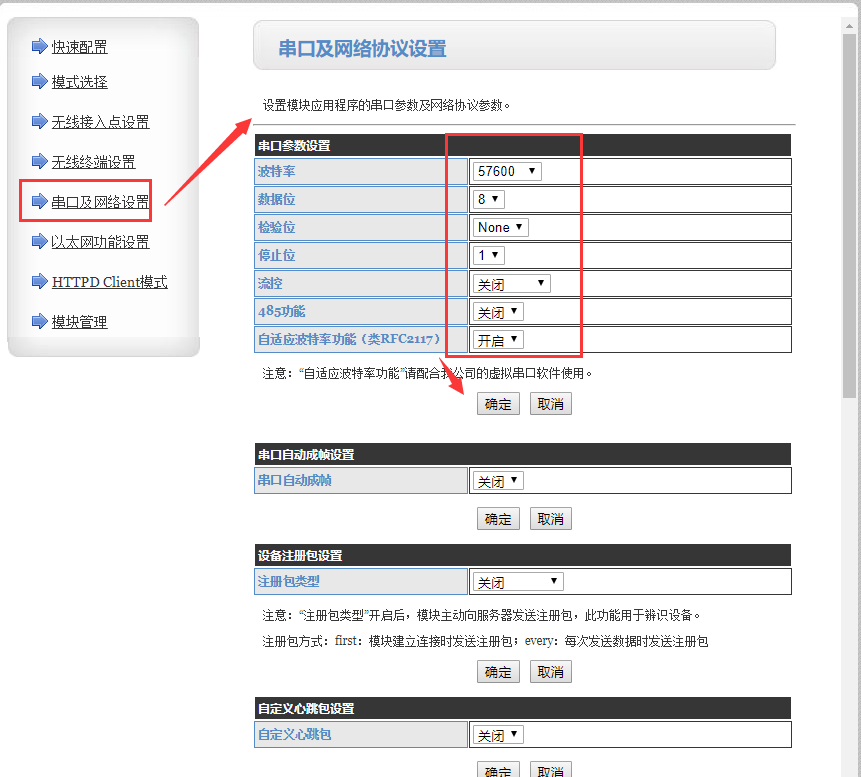

6、點擊串口及網絡設置，相應設置如下:(波特率可根據自己需要設置) 點擊確定

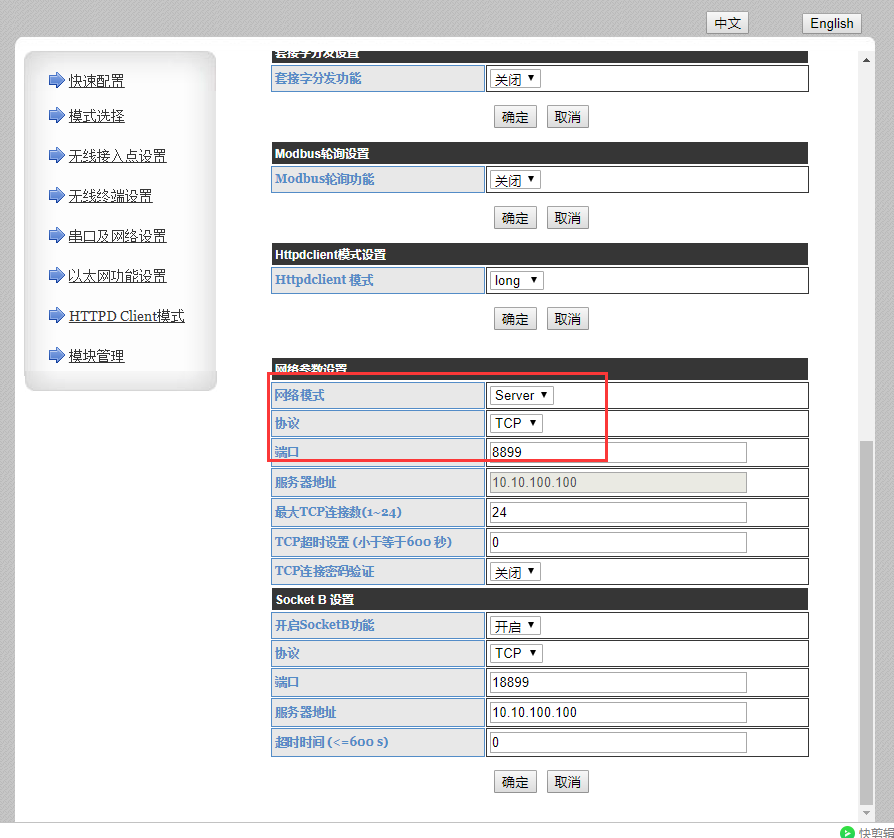

7、工作模式設置為服務器模式，本地端口為默認8899

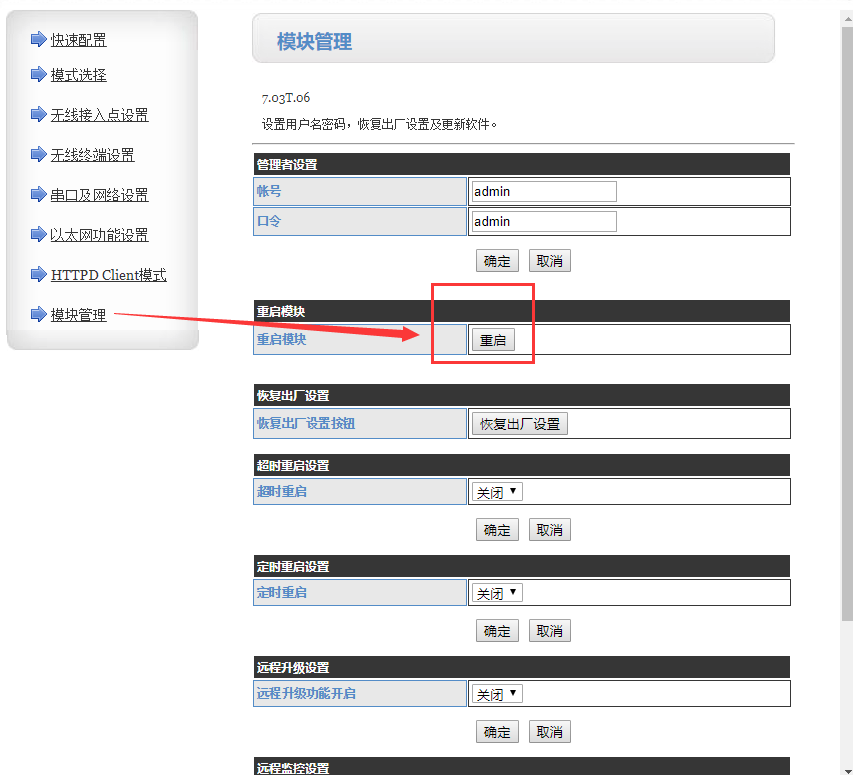

8、重啟設備

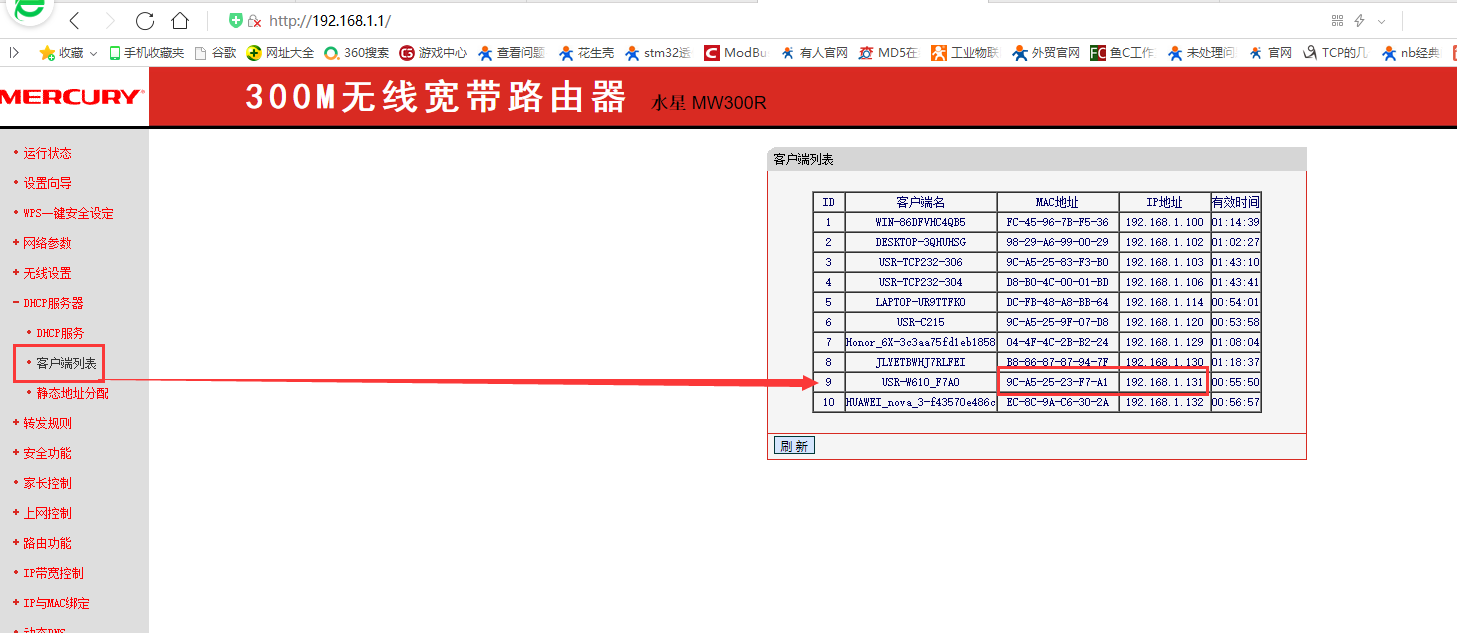

9、登進路由器的內置網頁可以看到此時路由器分配給W610的ip是192.168.1.131

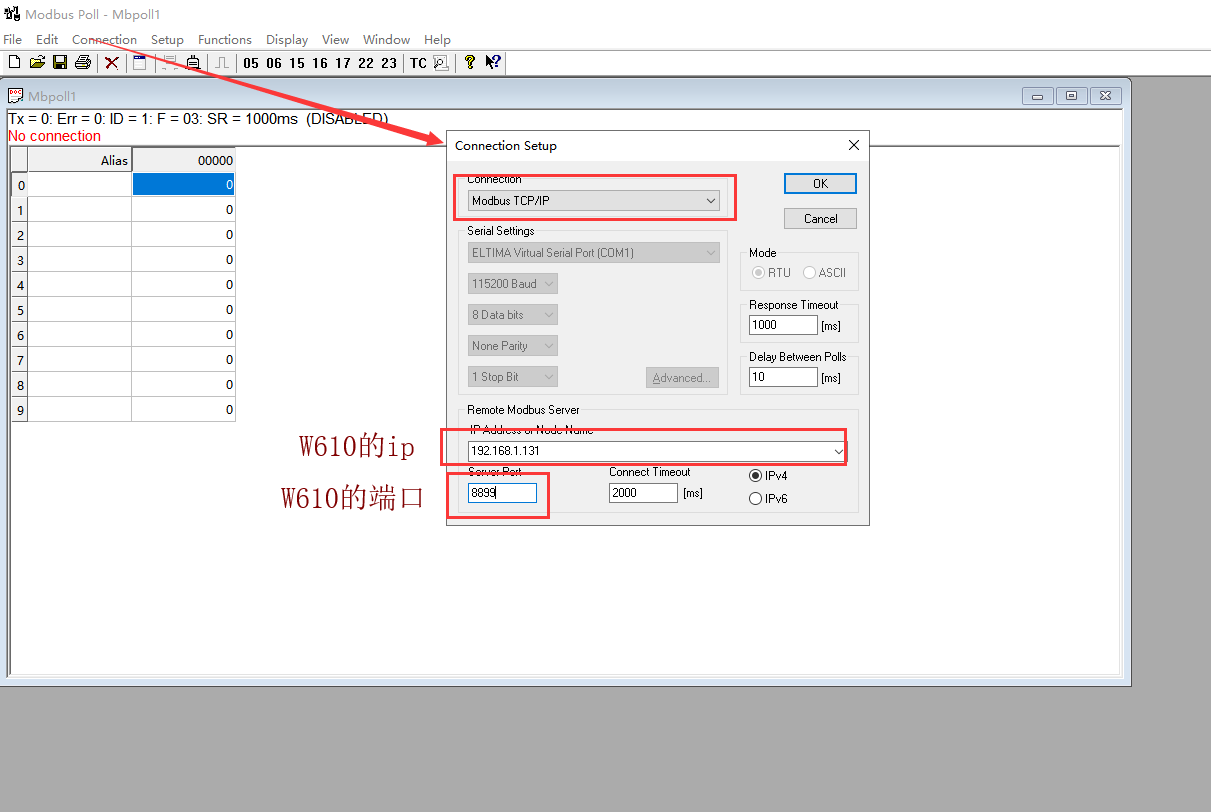

10、打開modbus poll和modbus slave軟件，分別設置參數，選擇modbus tcp/ip協議，然后連接W610的端口和ip；

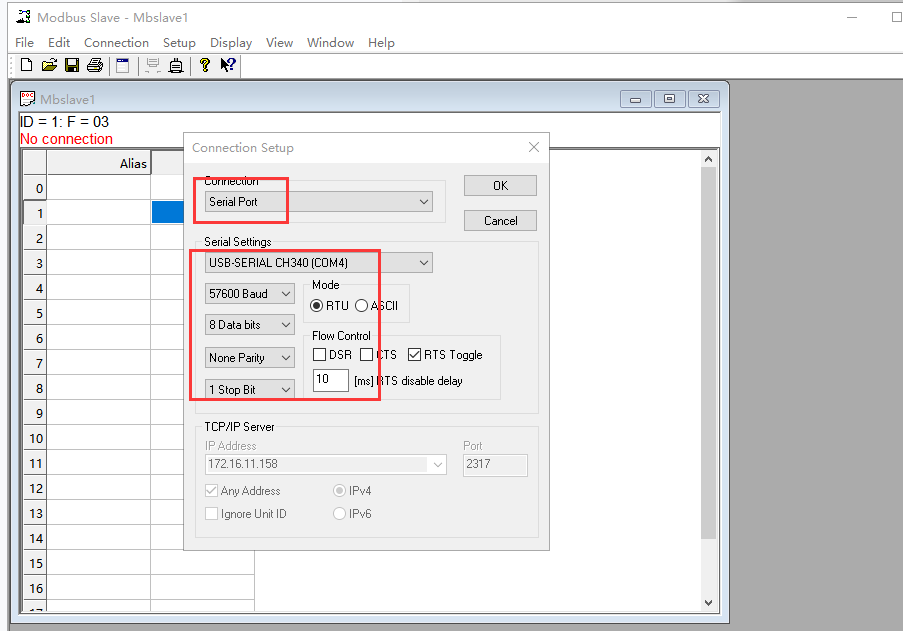

11、選擇上w610連在電腦上的串口；選擇與硬件相同的串口參數；

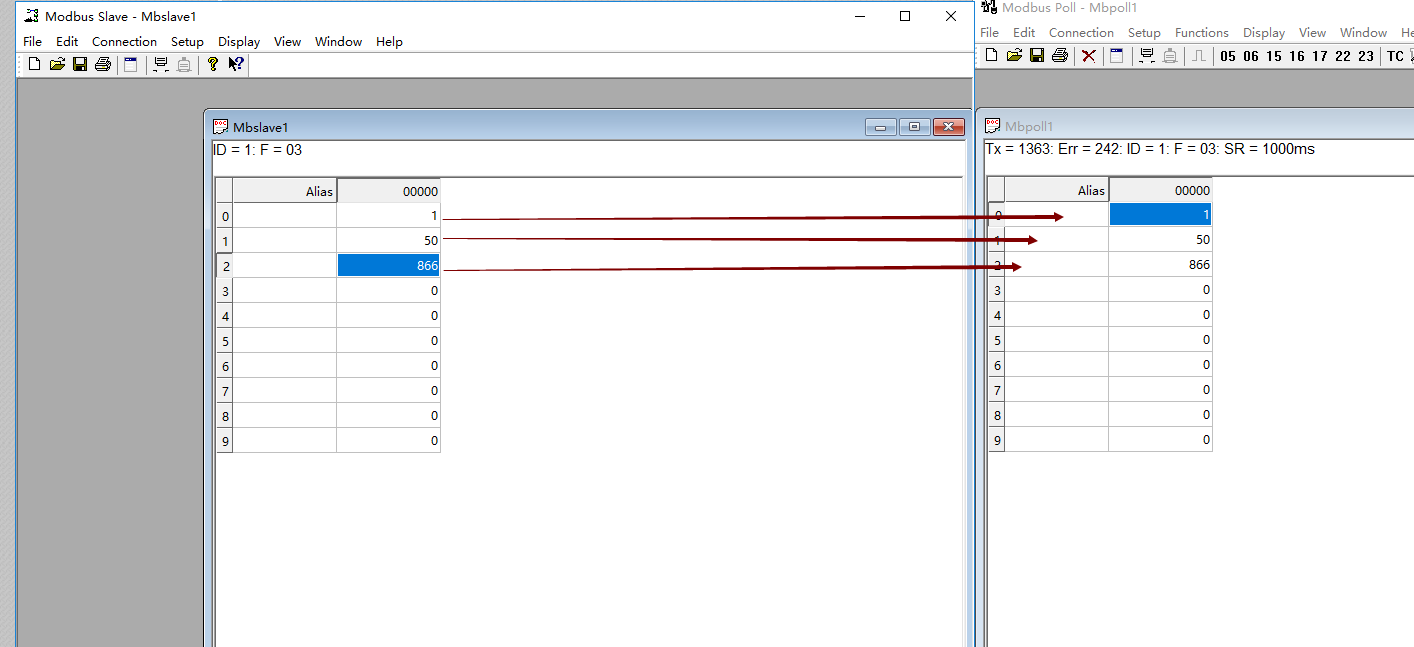

12、測試結果
