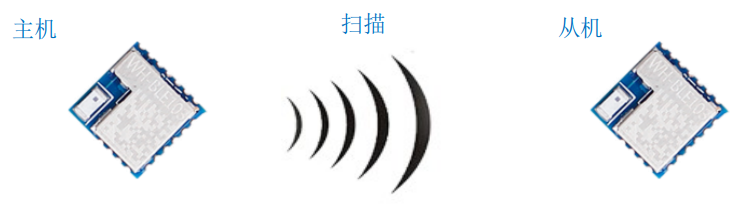

1、配置藍牙模式

TCP232-TES串口及網絡調試助手軟：http://www.ggxxsw.cn/Download/27.html

AT指令配置軟件：http://www.ggxxsw.cn/Download/690.html

2、密碼配對功能驗證介紹

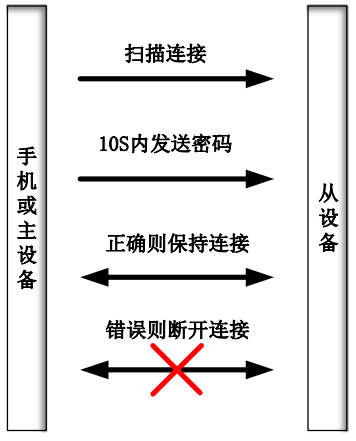

WH-BLE103 為保證設備的安全性，提供了密碼配對機制，此功能需要使用 AT 指令進行開啟，當此功能開 啟后，如果手機等設備搜索到該模塊并進行連接時，需要在 10S 內通過透傳 Service 的 Write 服務先寫入 6 位數 的密碼后才可以保持連接，并且進行數據的傳輸。如果密碼輸入錯誤或者超時都會將該設備斷開連接。如果使 用我們的主設備連接我們的從設備，只需要在連接建立后通過主設備的串口發送 6 位數的密碼后開始通訊。

3、配置

藍牙串口默認參數：波特率 57600、無校驗、8 位數據位、1 位停止位。

a. 從機模式

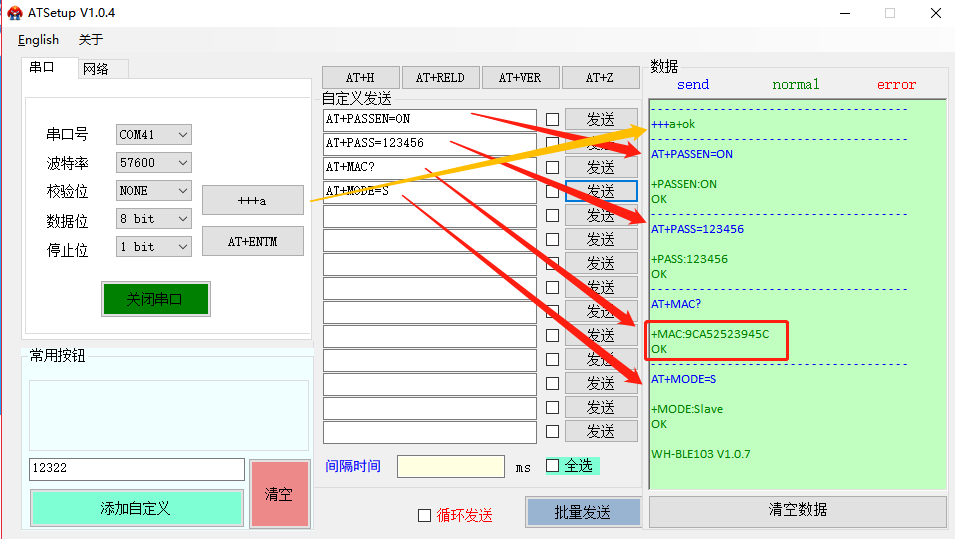

小紅人正確打開串口后，點擊“+++a”，接收區顯示“a+ok”說明模塊進入了命令行模式。

AT+PASSEN=ON 開啟密碼匹配功能

AT+PASS=123456 配置密碼

AT+MAC? 查詢藍牙MAC地址

AT+MODE=S 設為從設備模式

藍牙配置工作模式后會自動退出配置狀態并重啟，可以把工作模式配置放在最后一步進行。

b.主機配置

正確打開串口后，點擊“+++a”，接收區顯示“a+ok”說明模塊進入了命令行模式。

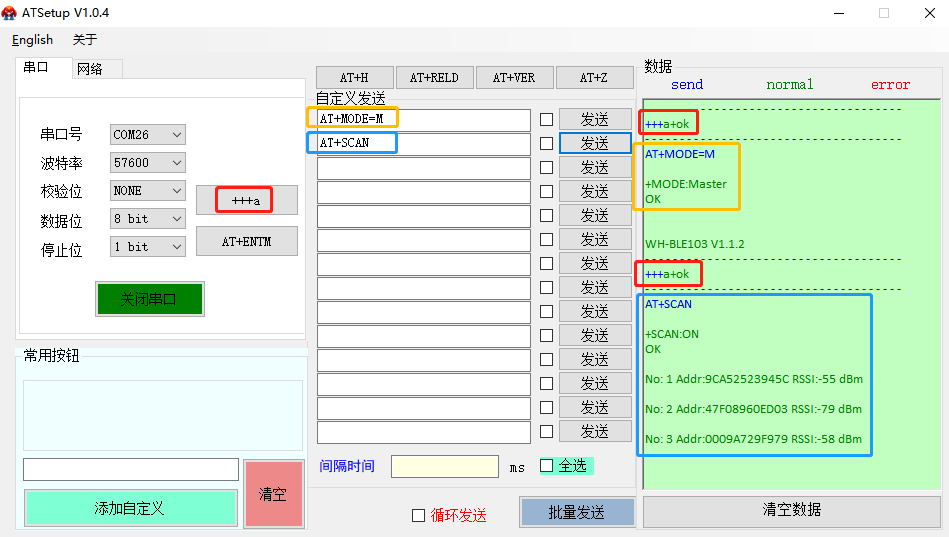

AT+MODE=M 設置模塊工作模式為主設備

點擊“+++a”  進入配置狀態

AT+SCAN 開啟搜索模式

如果搜索到從設備，假如序號是 1，可以使用快速連接命令進行連接。

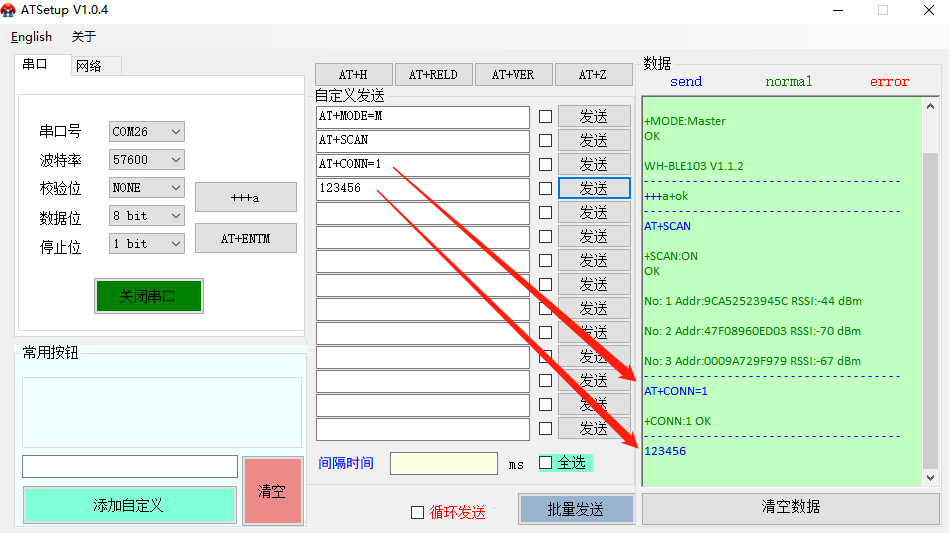

AT+CONN=1

連接后需要主機在10s內發送從機配置的密碼

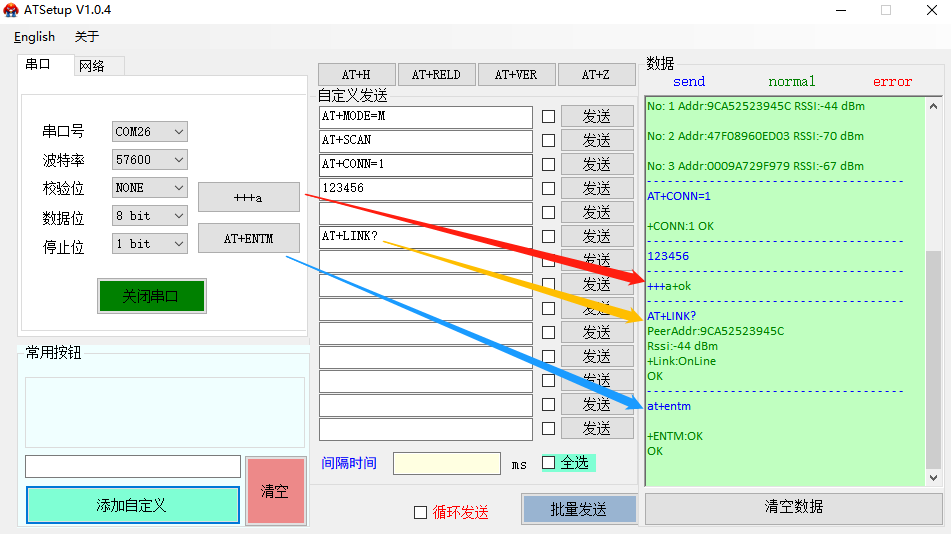

用戶可以通過AT+LINK?指令查詢從機模塊的連接情況。 OnLine表示已連接。

查詢完畢后需要使用AT+ENTM退出配置狀態，不然模塊無法正常透傳數據。

4、數據互傳

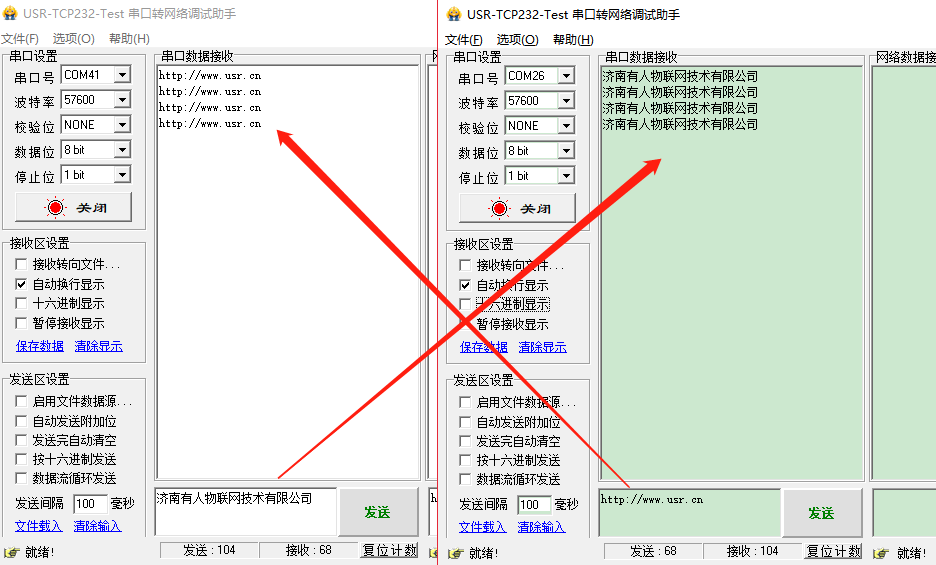

主從藍牙退出命令模式后，進入透傳模式，可以進行數據透傳。
