一、相關資料下載：

DR504軟件設計手冊

DR504說明書

DR504設置軟件

串口轉網絡調試助手下載地址

二、數據流向：

 終端串口設備發送數據--->DR504--->服務器

 服務器發送數據--->DR504--->終端串口設備

最終實現串口設備與服務器端的雙向數據透?jìng)?/span>

注意：服務器必須有公網IP地址或者域名，不能是局域網的IP地址，否則504是無法在互聯網中找到服務器的

三、設置步驟

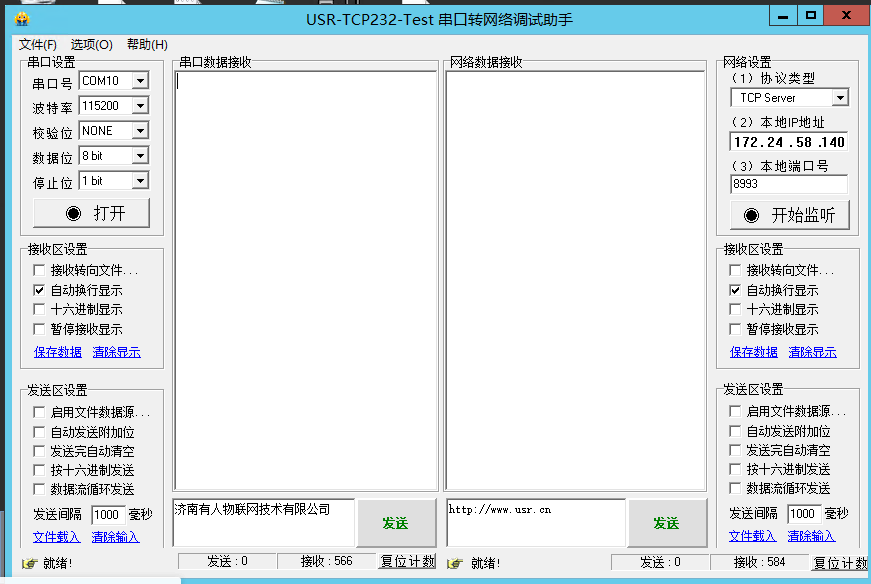

1、首先在遠程服務器端打開一個網絡調試助手，設置成TCP server以及本地端口號這里端口號設置成8993，開始監聽

172.24.58.140這個IP對應的外網IP是39.105.117.9

2、504串口通過USB轉485接到電腦端，裝上sim卡，接上天線，上電。

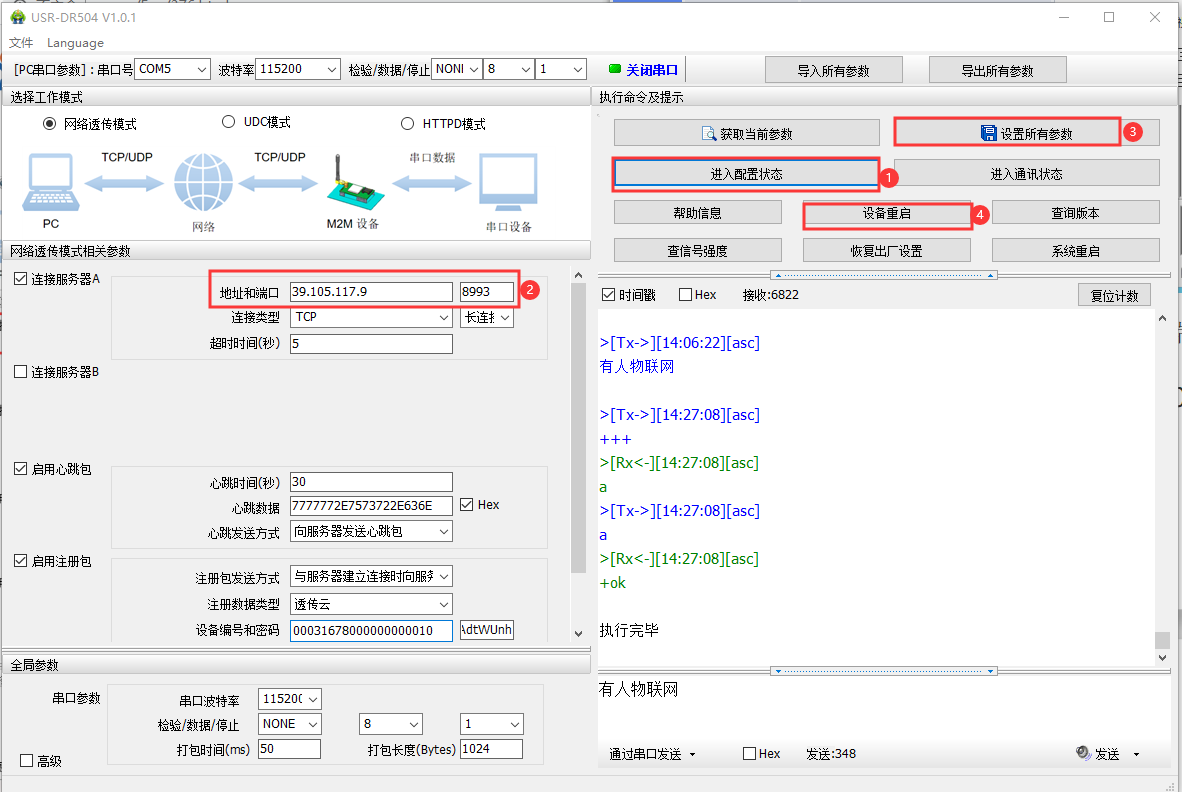

打開設置軟件，出廠默認波特率：115200,n,8,1；

打開串口--->進入配置狀態--->成功的話，會返回執行完畢--->修改服務器地址和端口--->設置并保存參數--->模塊重啟

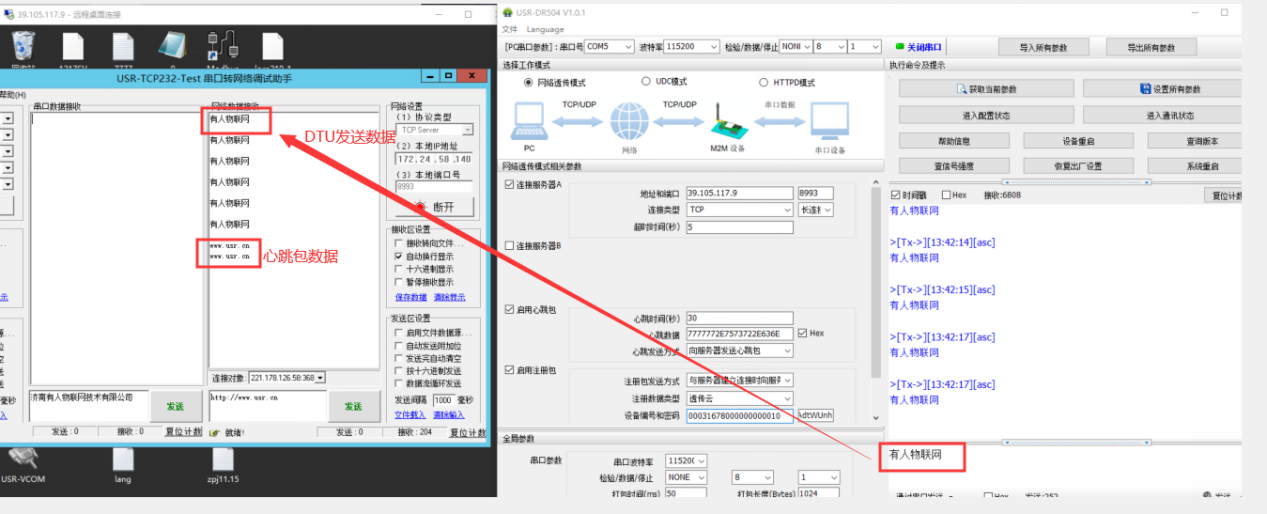

3.      模塊重啟后，在linkA指示燈亮了后，在服務器端，可以看到已經有連接對象了，串口和服務器端能正常收發數據，當串口長時間不發送數據的時候，DTU會主動發送心跳包給服務器（該功能可以取消，具體參考504的軟件設計手冊）。

 注意：504的串口參數要和真正的串口設備的串口參數要一致，否則不能正常通訊

4.       有時客戶的服務器端安裝的軟件需要通過串口來讀取數據，這個可以通過我司的虛擬串口實現。

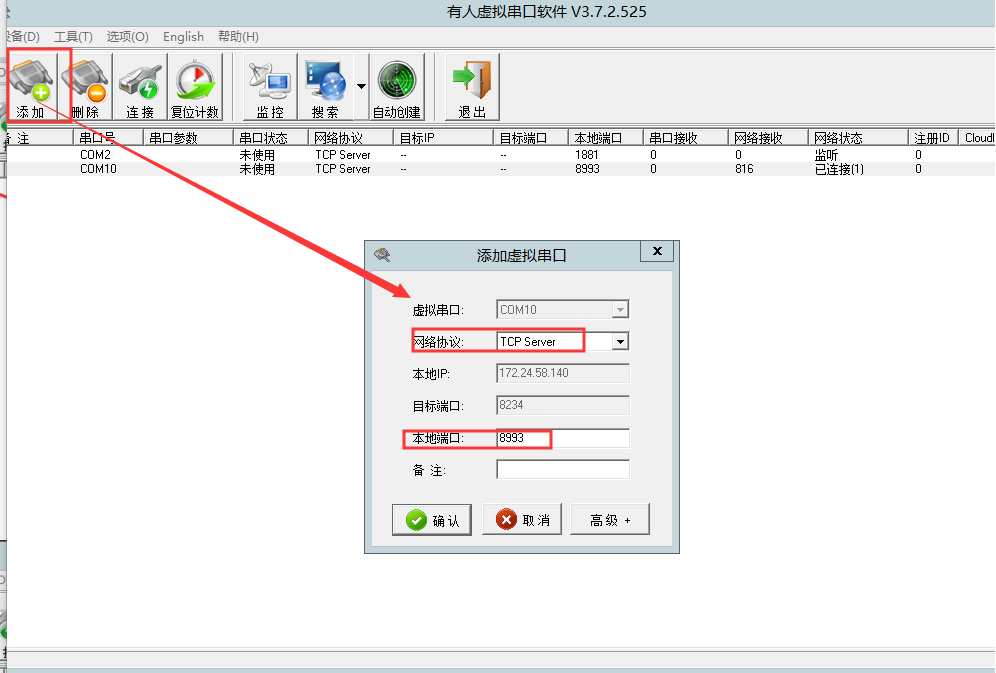

5.       安裝虛擬串口后，設置方法：添加虛擬串口-->選擇COM口-->TCP server(軟件會自動鎖定本地IP)-->設置本地端口號（和DTU設置的服務器端口號一致，本案例中是8993）-->確認

虛擬串口下載地址：http://www.ggxxsw.cn/Download/31.html

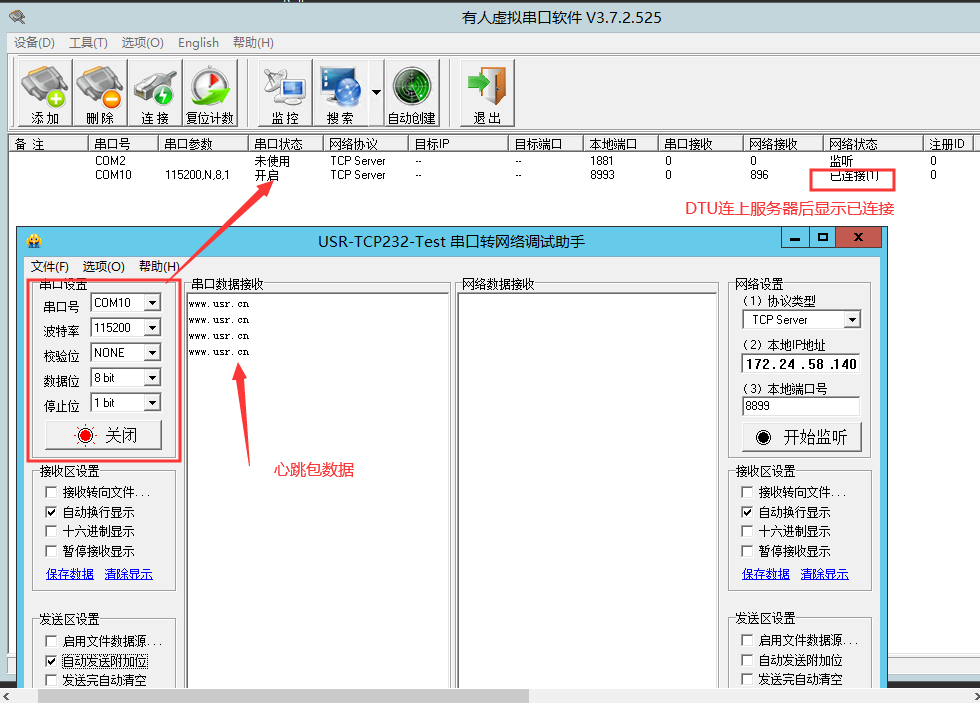

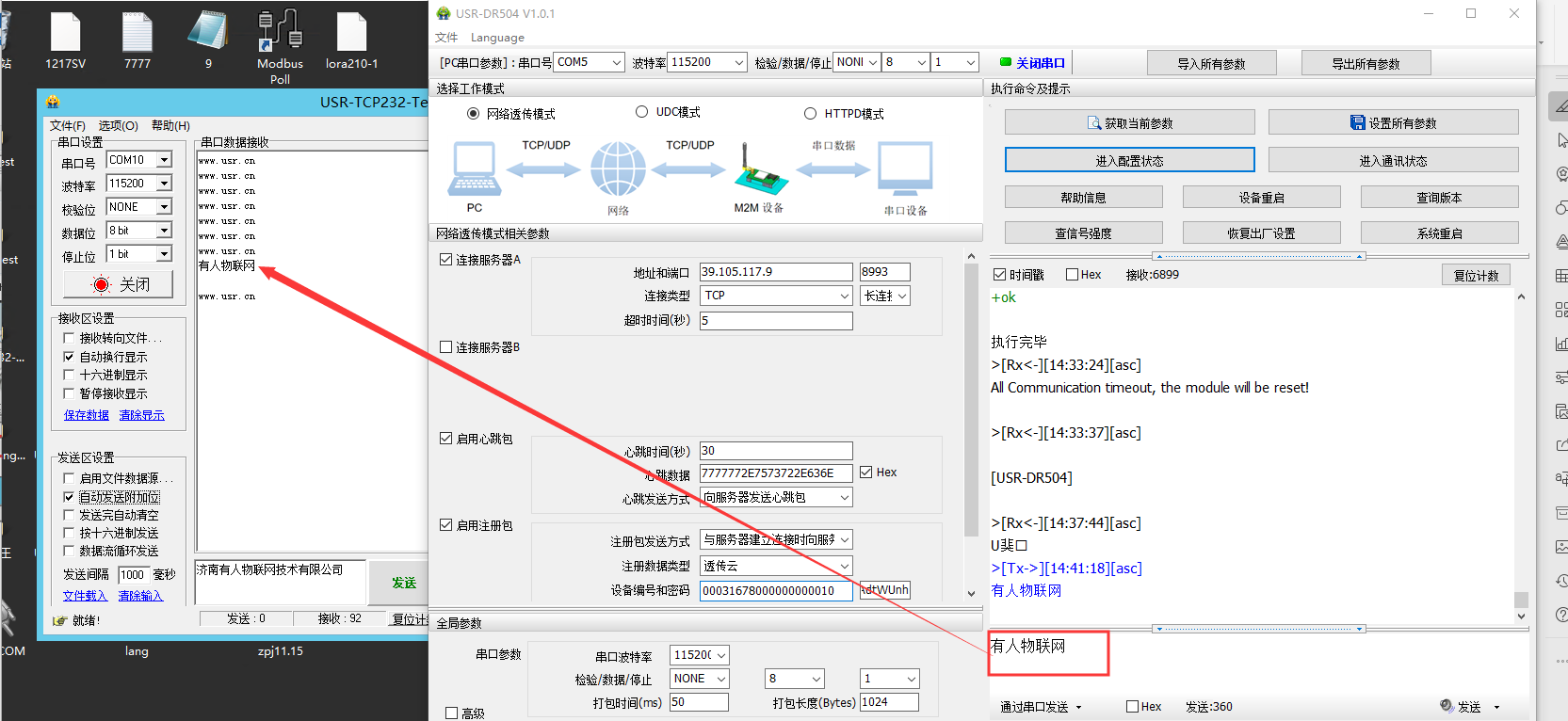

DTU串口和虛擬串口雙向數據收發結果見下圖
