一、測試準備

設備：兩個USR-TCP232-306、一臺PC，USB轉232串口線，母對母232串口線、網線、交換機

需要的資料：

USR-TCP232-306說明書：http://www.ggxxsw.cn/Download/457.html

USR-TCP232-306軟件設計手冊：http://www.ggxxsw.cn/Download/458.html

需要的軟件：

USR-TCP232-test設置軟件下載地址：http://www.ggxxsw.cn/Download/27.html

USR-M0，V2.2.4設置軟件下載地址 ：http://www.ggxxsw.cn/Download/257.html

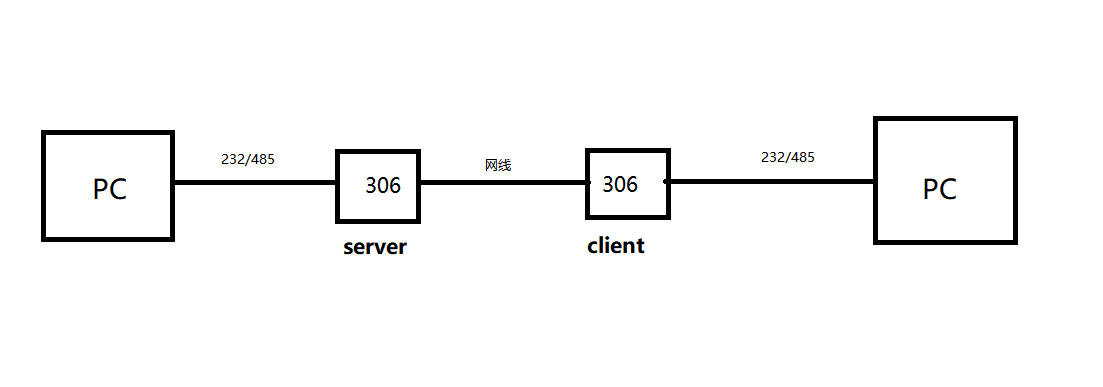

連接如圖：

二、測試過程

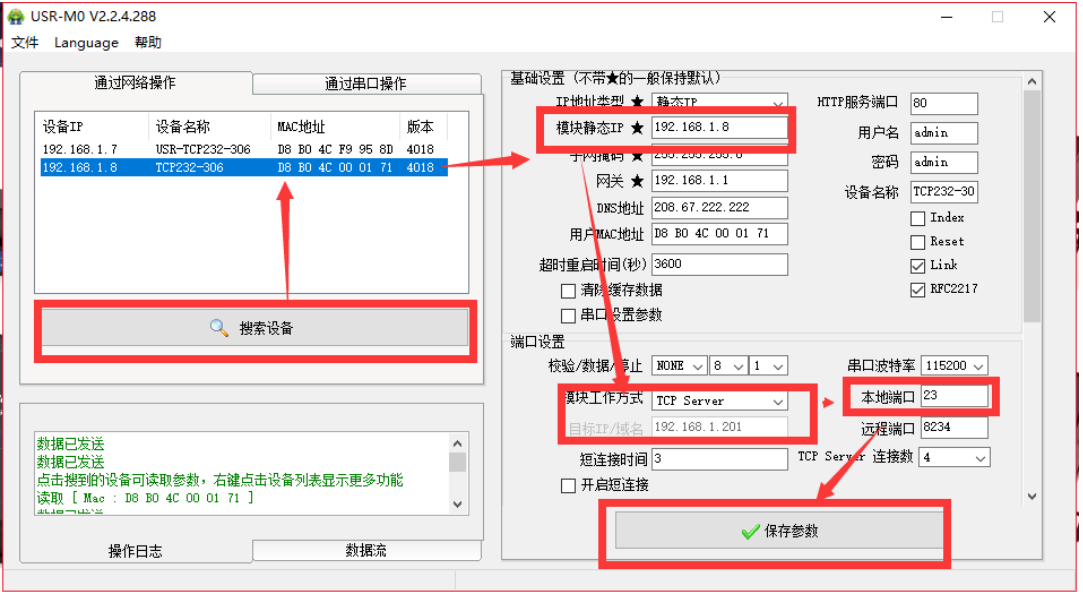

1、連線后打開MO設置軟件，點擊搜索設備，搜到設備后，點擊進行配置，一臺306做sever，設置好網口靜態ip以及端口，保存參數。（連接同一交換機時靜態路由必須與上級路由在同一網段，且ip不能一樣）

設置如圖：

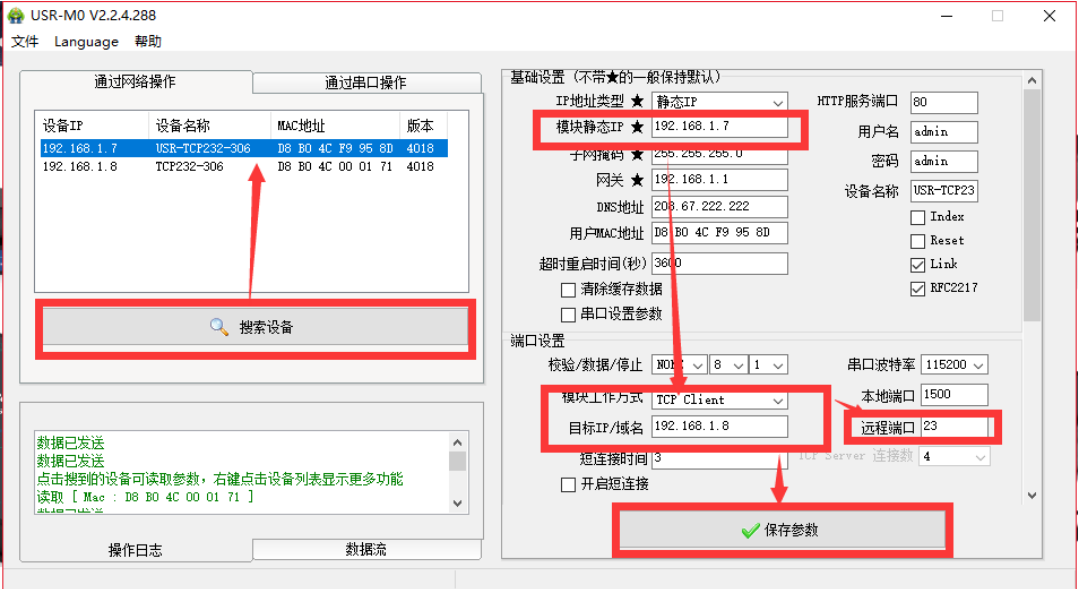

2、搜索設備，將另一臺306設置client，連接sever的ip以及端口，保存參數。

設置如圖：

三、通訊：

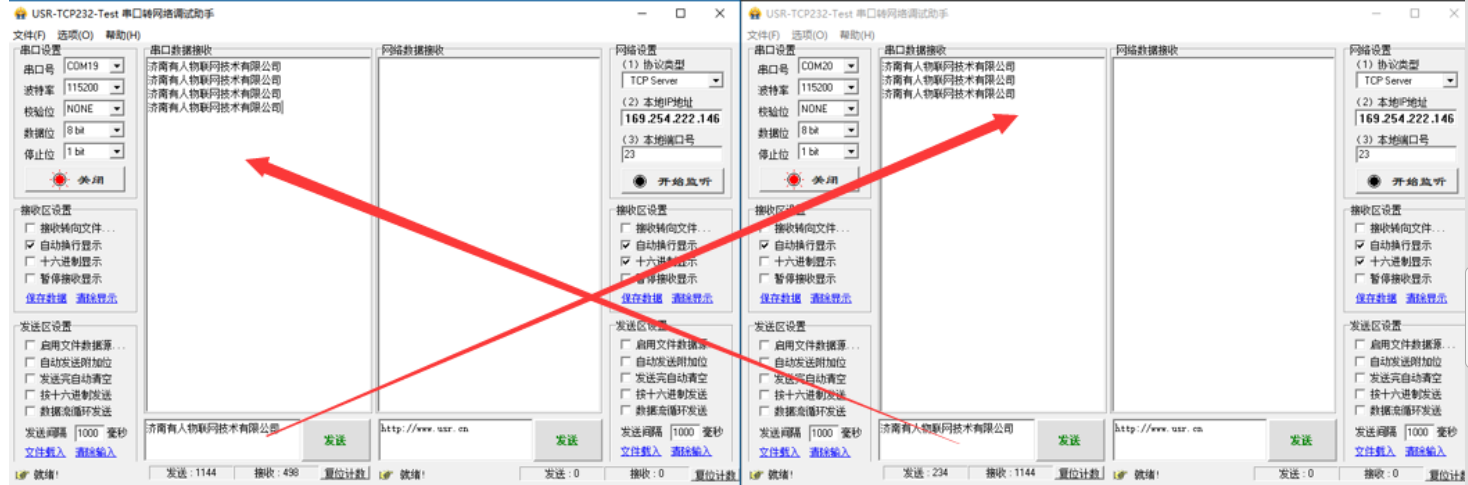

打開兩個串口調試助手，分別用串口連接兩個306，打開串口，雙方互發數據即可通訊成功。

設置如圖：
