一、基礎資料

  DR504軟件設計手冊

  DR504說明書下載地址

  DR504設置軟件下載地址

  虛擬串口下載地址

二、測試DTU是否正常工作

1、硬件連接

裝上SIM卡（注意sim卡的方向，可參考基本測試案例中的圖片）插上天線，使用我司的原裝電源適配器給DTU供電，usb轉485接在PC上

2、觀察指示燈的狀態

Power常亮：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題

NET閃爍：橫線的長短代表信號的強弱，不亮說明聯網有問題

linka常亮：說明成功連接A路服務器

3、參考基本測試案例查看DTU通訊是否正常

http://www.ggxxsw.cn/Faq/393.html

4、HTTP參數設置：

在HTTPD工作模式下，我司DTU是作為HTTP client(客戶端)去連接HTTP服務器的，所以需要客戶提供http服務器的參數：服務器地址，端口號，路徑,請求方式,頭信息以及服務器要求的數據格式。

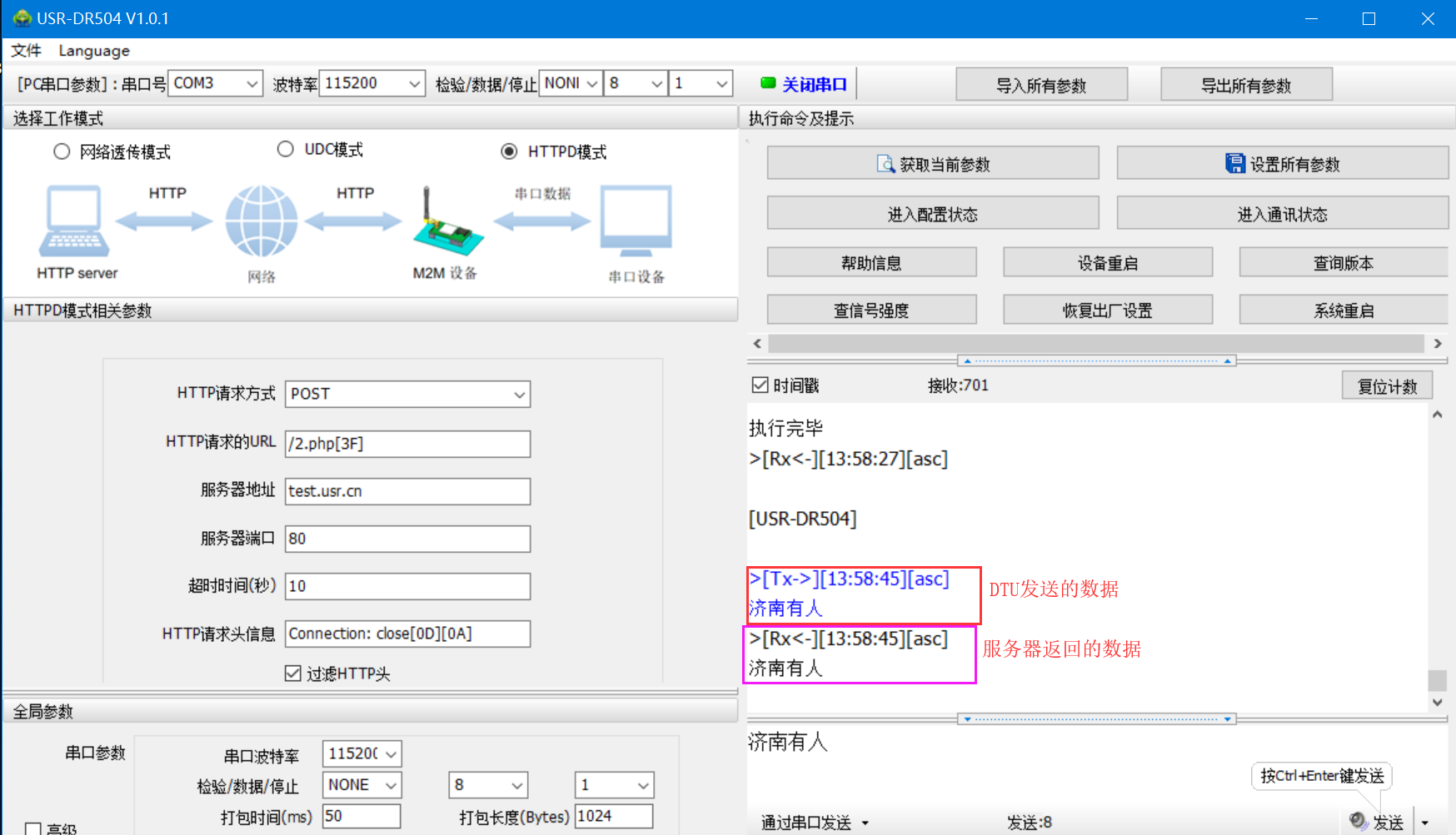

這個以我司的測試服務器為例測試POST請求方式，我司的測試服務器參數：

服務器地址：test.usr.cn

端口號：80

路徑：/2.php[3F]

發送數據格式：我司的post請求沒有格式要求，可以發送任意數據

注意：在測試DTU之前一定要確定您的服務器是可以正常工作的，您可以用第三方的測試軟件(例如postman)來測試您的服務器，確定服務器是正常之后，再用DTU配合服務器測試，這樣應該可以節省很多查找問題的時間。

DTU端設置：

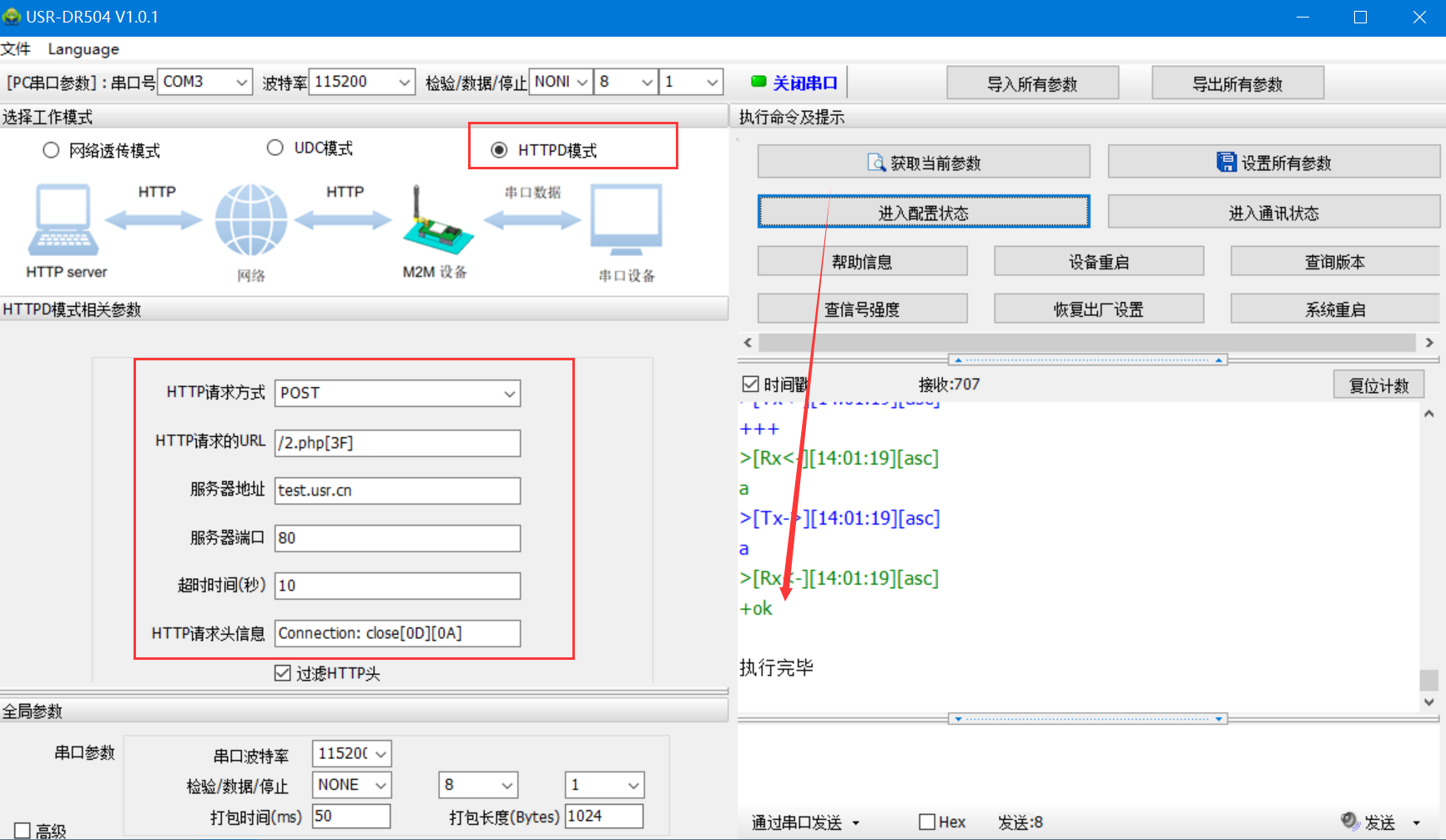

點擊進入配置狀態，返回OK說明進入配置狀態成功-->配置HTTPD模式相關參數-->點擊設置所有參數-->點擊設備重啟

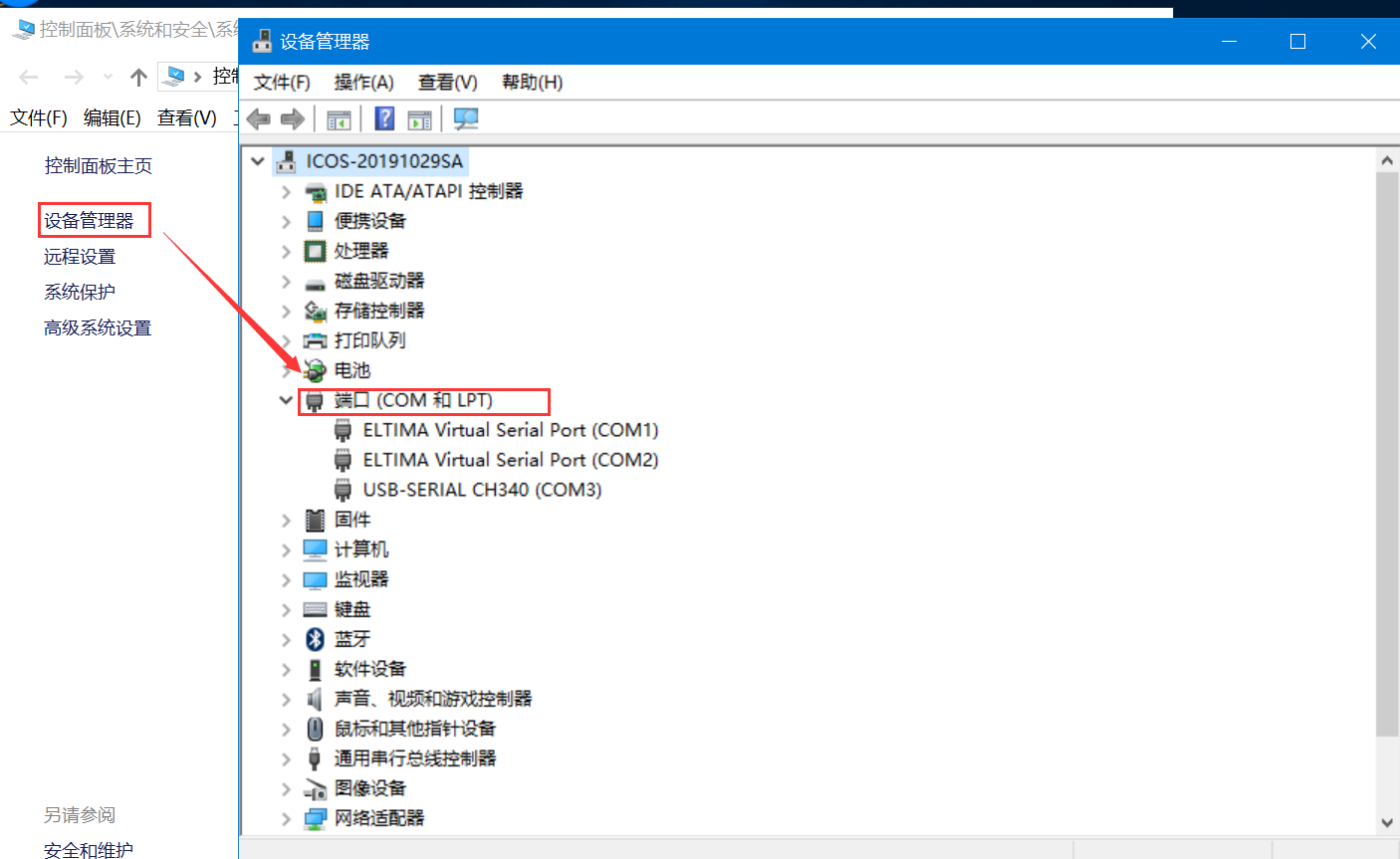

串口號查看方式：右擊此電腦-->屬性-->設備管理器（如果查看不到，安裝驅動精靈或者更新驅動）

備注：如果在第4步設置點擊進入配置狀態沒有返回OK，只有三個+++

原因：

1>先前有修改過串口參數，所以應該用新的串口參數打開串口

2>連接電腦和DTU的串口線有問題或者接觸不良

解決：

1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題

2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1>中的參數重新進入

3>確定串口線和DTU/模塊連接沒有松動或者接觸不良

4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)

5>如果還是不行，聯系技術支持
