一、資料下載
說明書：http://www.ggxxsw.cn/Download/1154.html

H7設置軟件：http://www.ggxxsw.cn/Download/383.html

二、準備工作
串口服務器USR-TCP232-410s 1個

USB-RS485/USB-RS232串口線 1條

12V電源是配置 1個
三、硬件連接
USR-TCP232-410s用12V電源適配器供電。 USR-TCP232-410s 網線連接路由器的LAN口，電腦也連接路由器（電腦與410S處于同一個網段）路由器上電，網線接外網

三、有人云平臺參數配置：

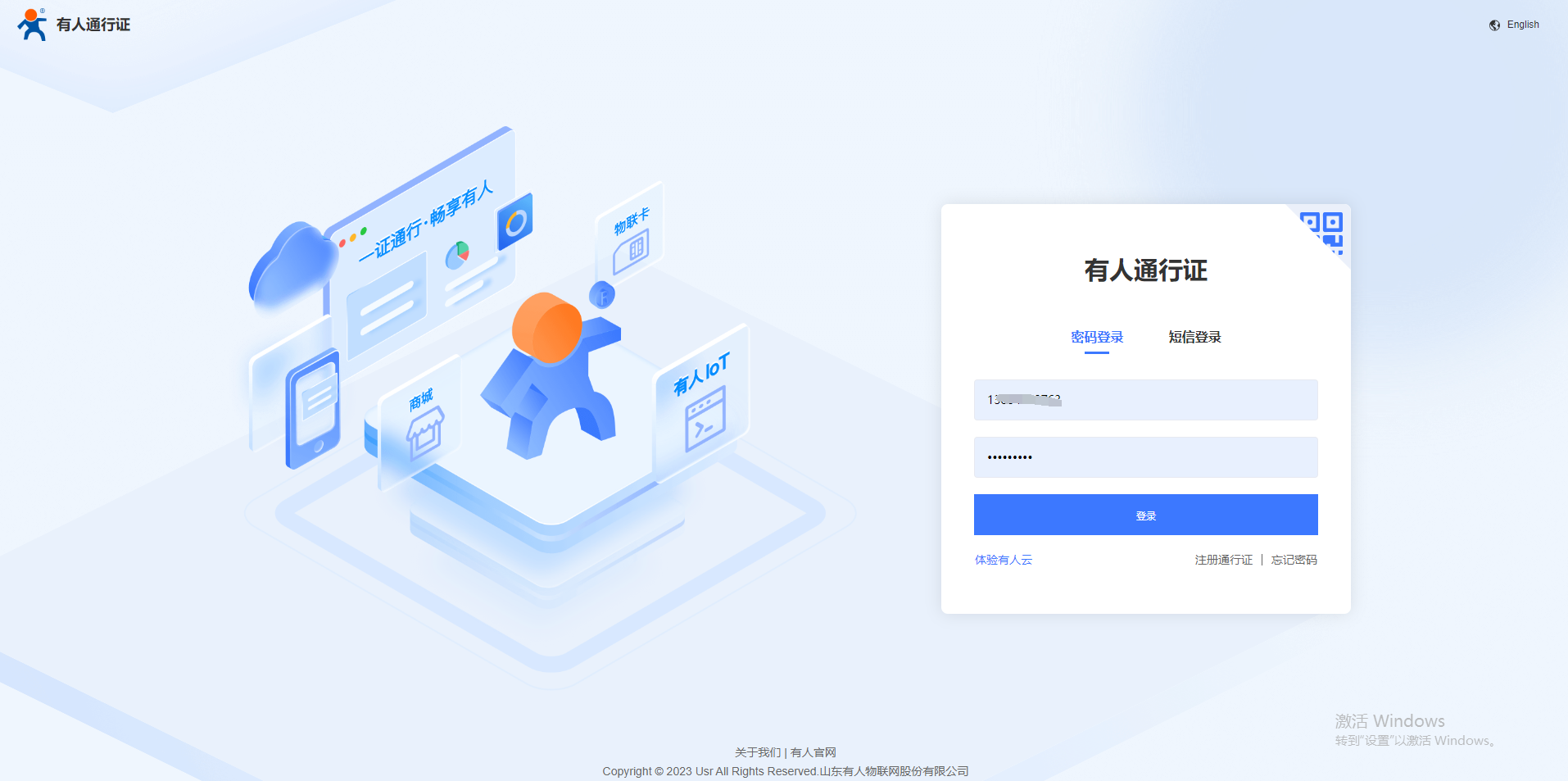

1、登錄有人云平臺:https://account.usr.cn/#/login_cps（如果沒有賬號先申請通行證）

2、添加網關

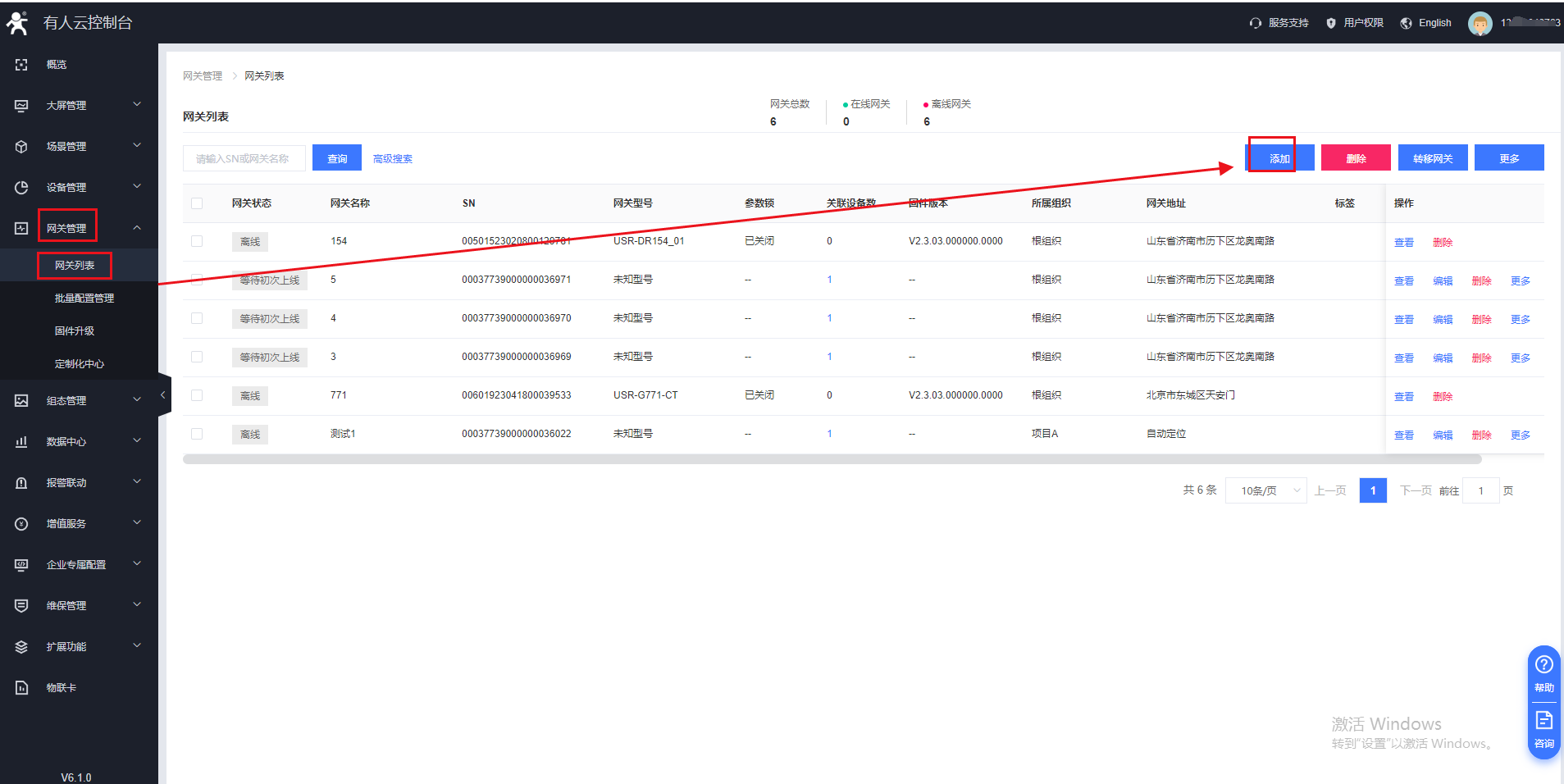

（1）云平臺添加網關，在網關管理---網關列表--添加，點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼.(建議使用系統自動生成的通訊密碼)

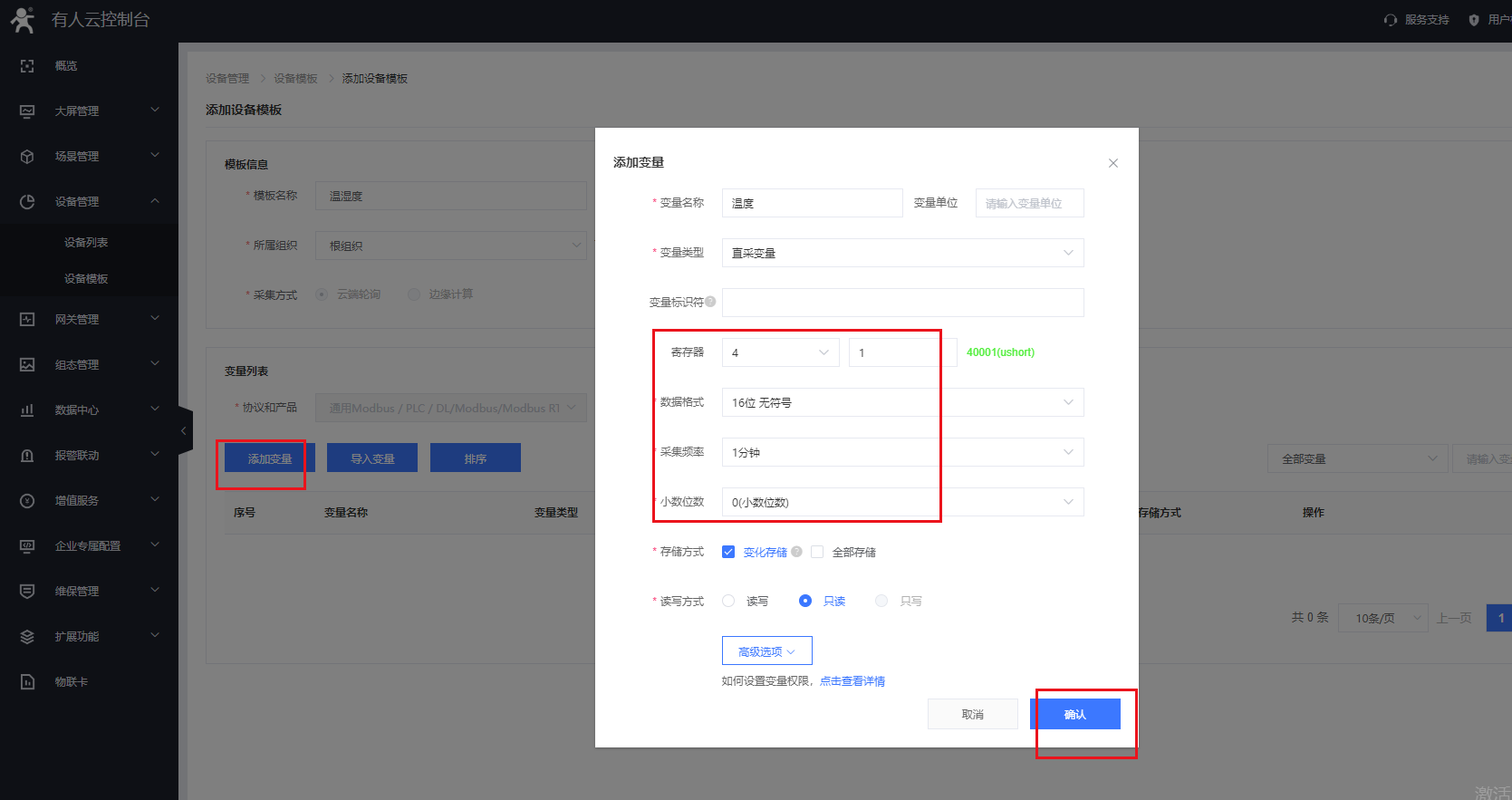

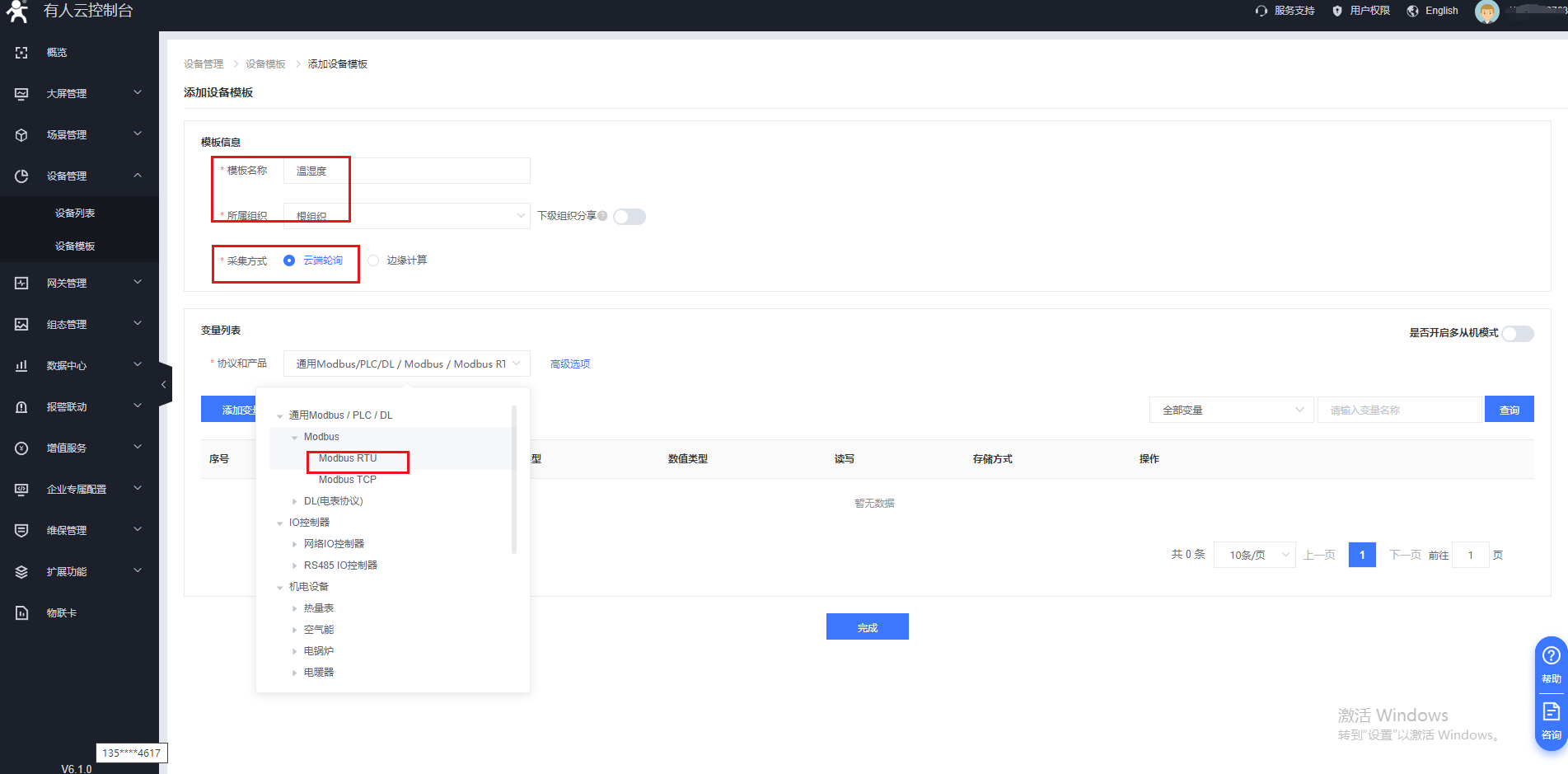

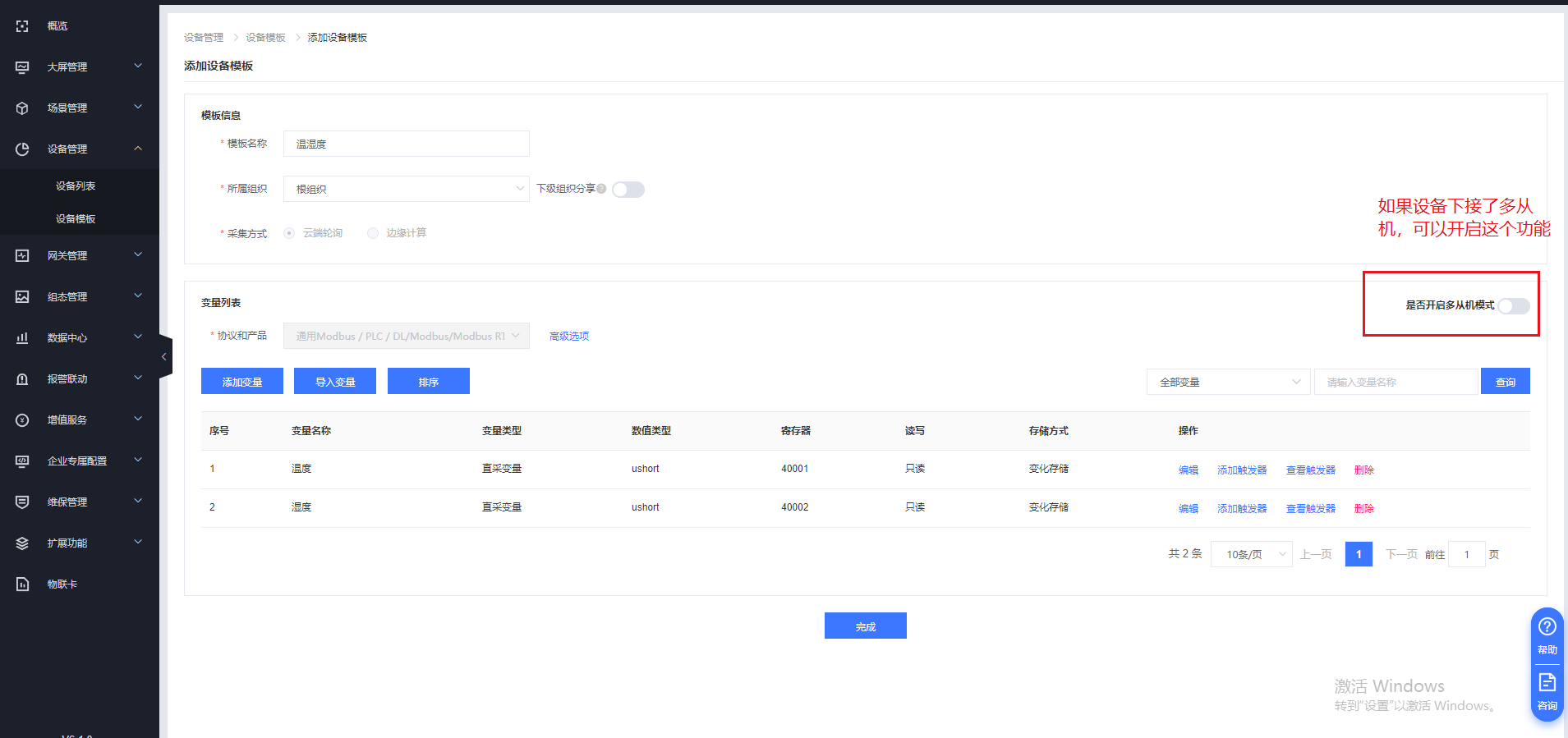

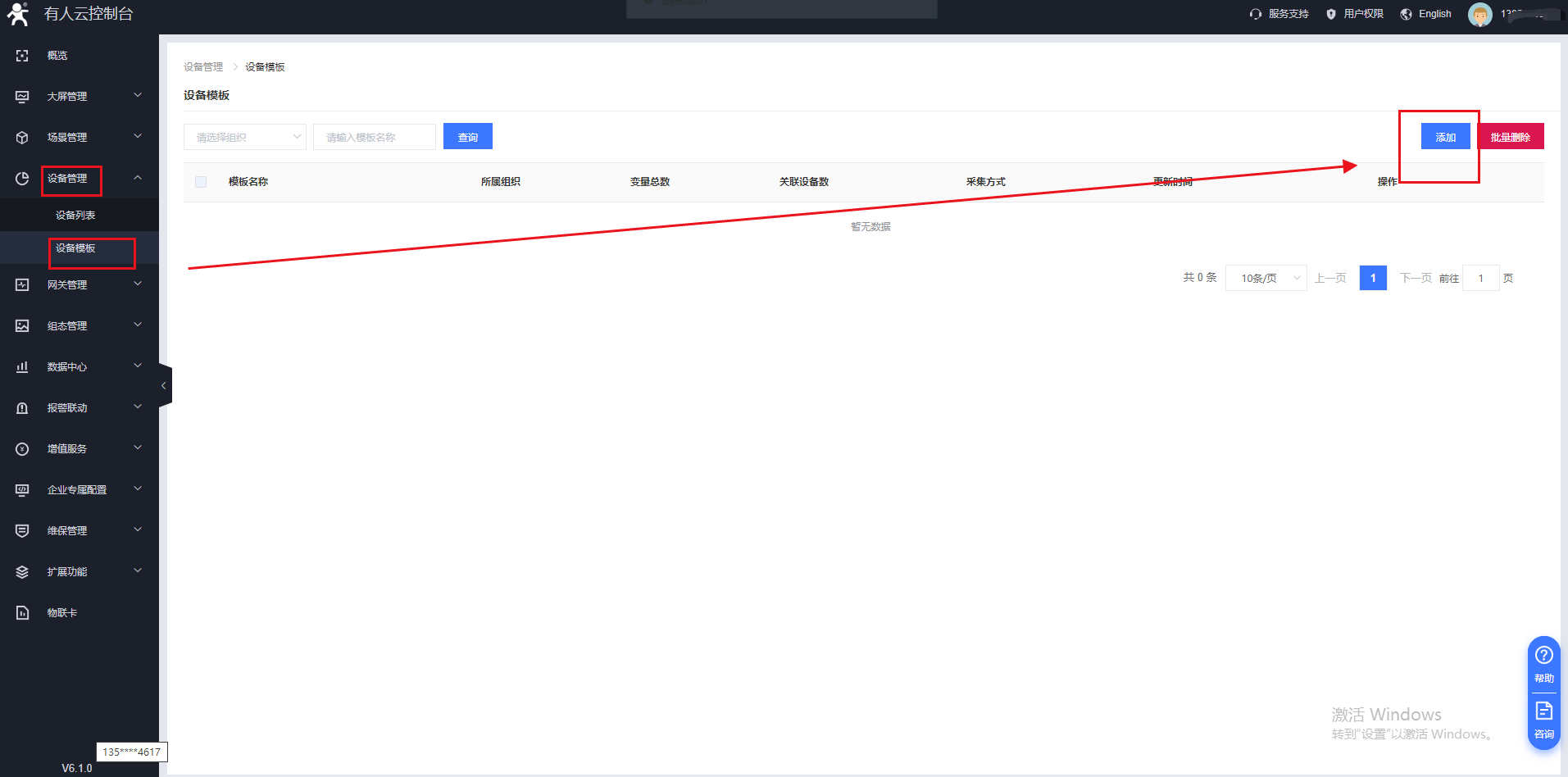

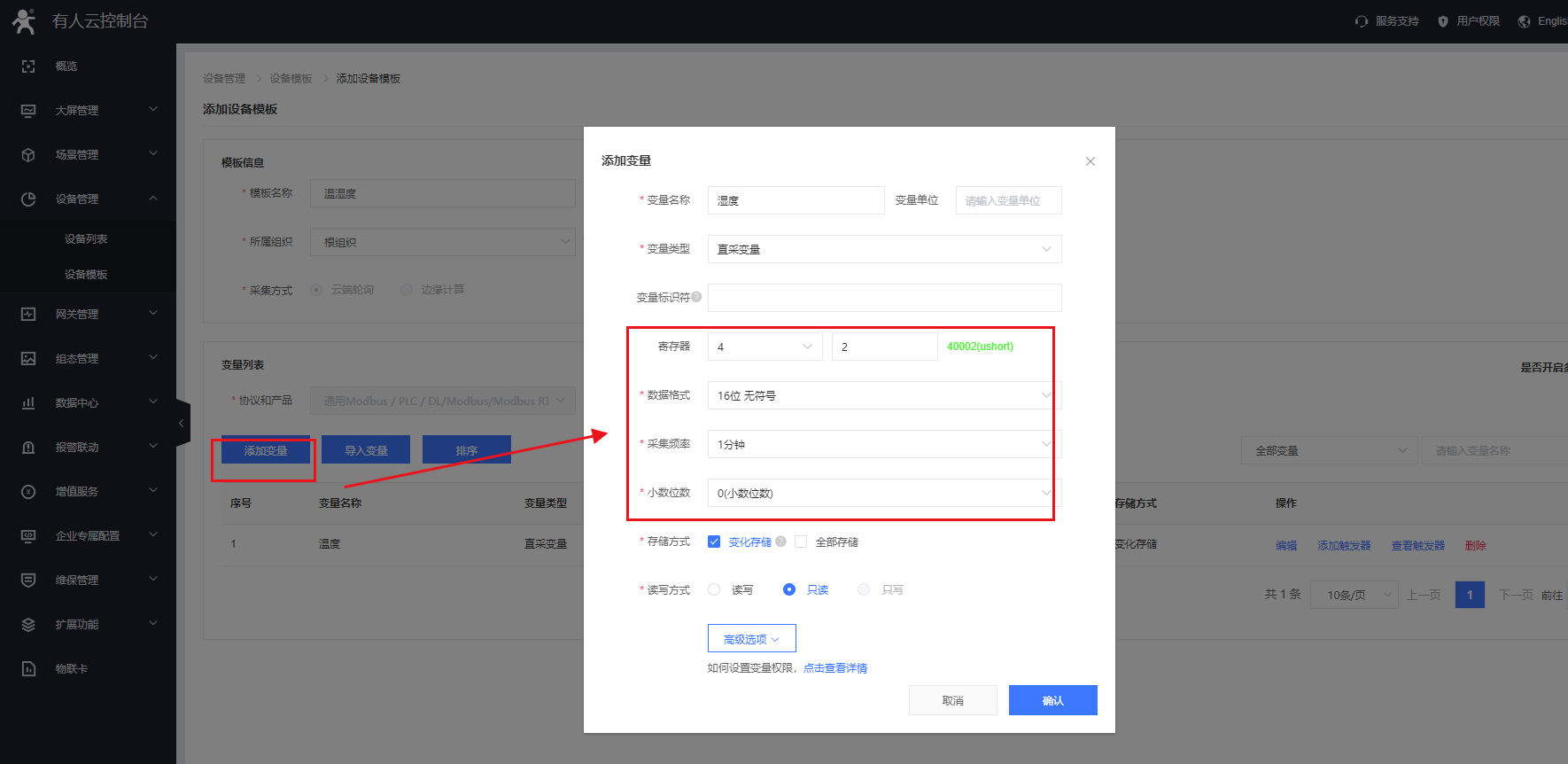

（2）在設備管理---設備模板界面添加需要采集的從機變量點。寄存器信息需要與串口設備進行匹配。（測試用modbus savle 軟件模擬modbus rtu485設備，采集變量40001、40002）

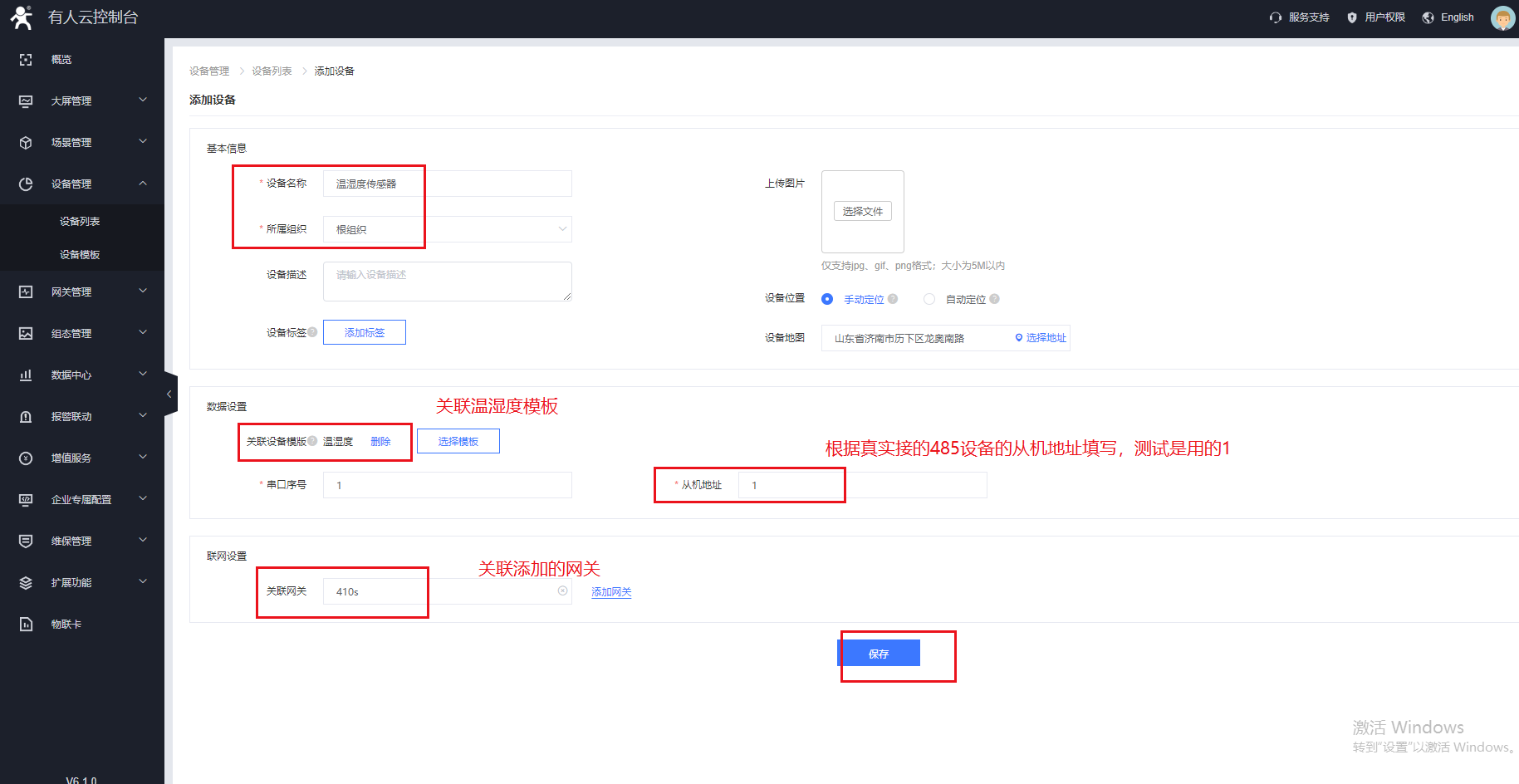

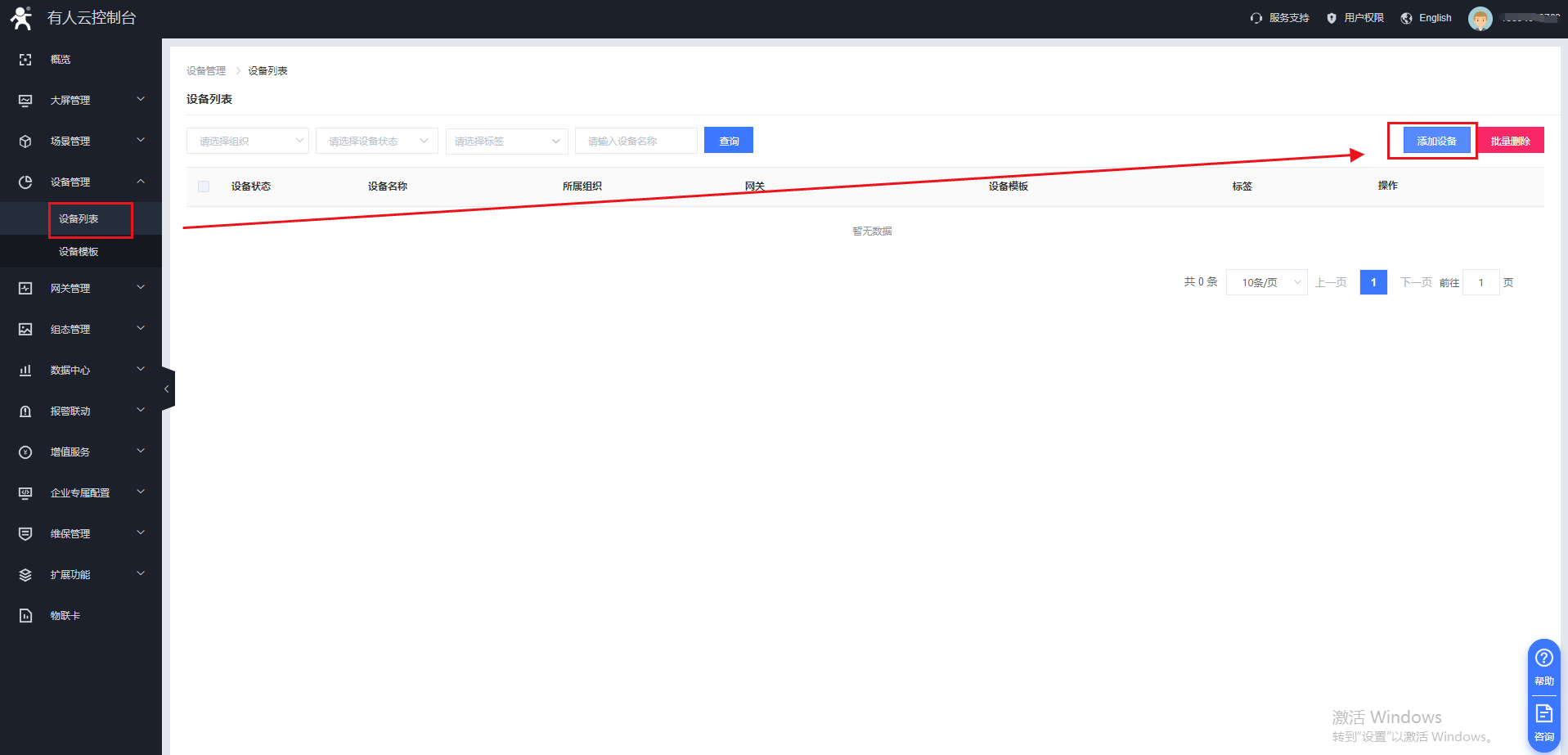

7、在設備管理--設備列表的界面添加一個設備，把設備模板和網關進行關聯，并配置串口終端設備的從機地址。（測試從機地址設置為1）

四、配置410s連接有人云

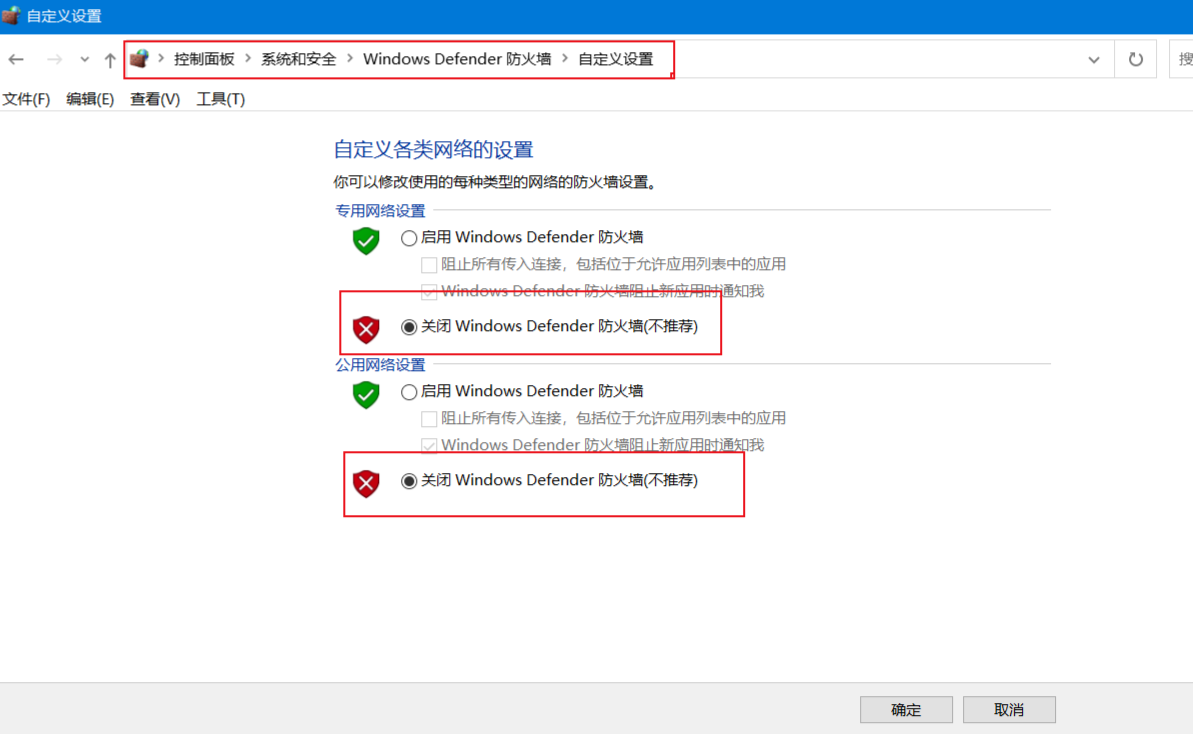

（1）關閉電腦防火墻和殺毒軟件

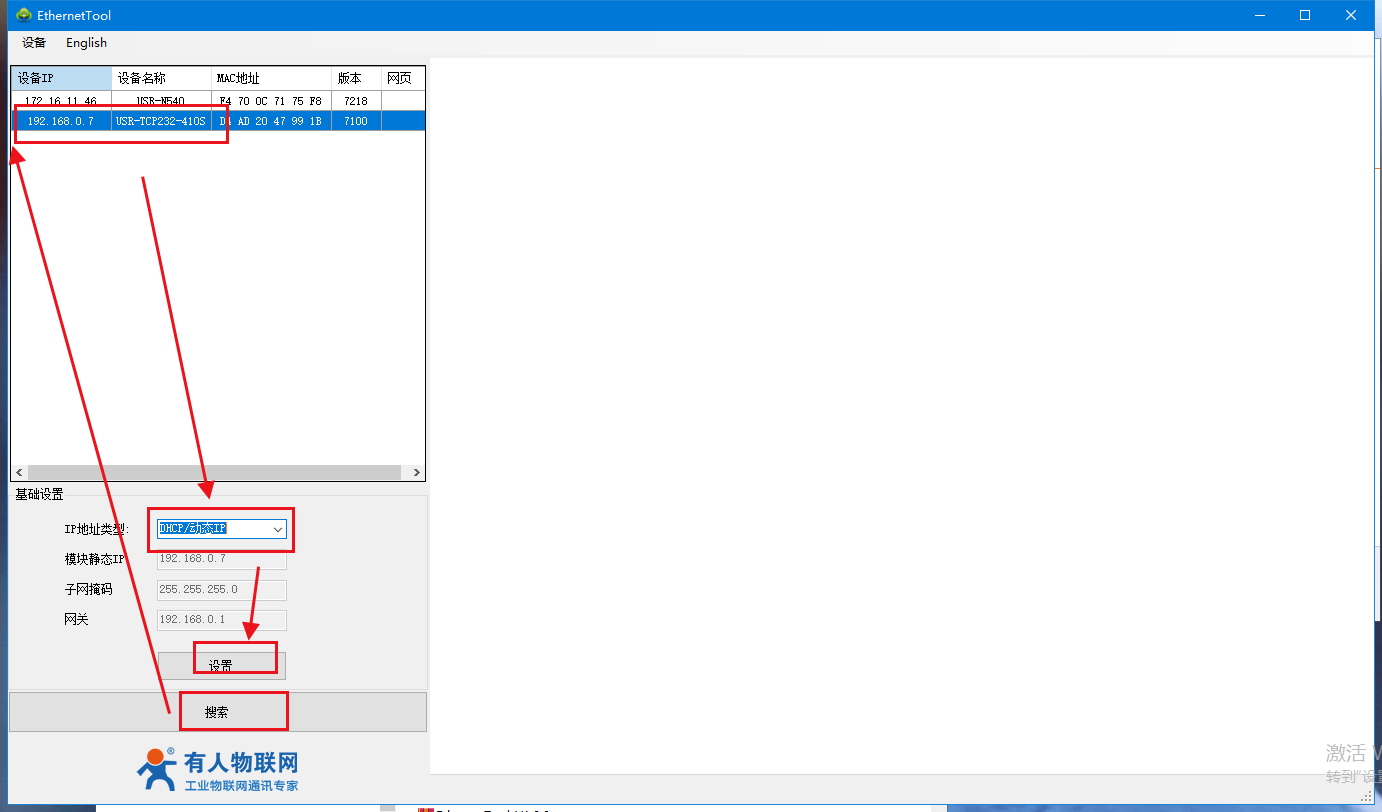

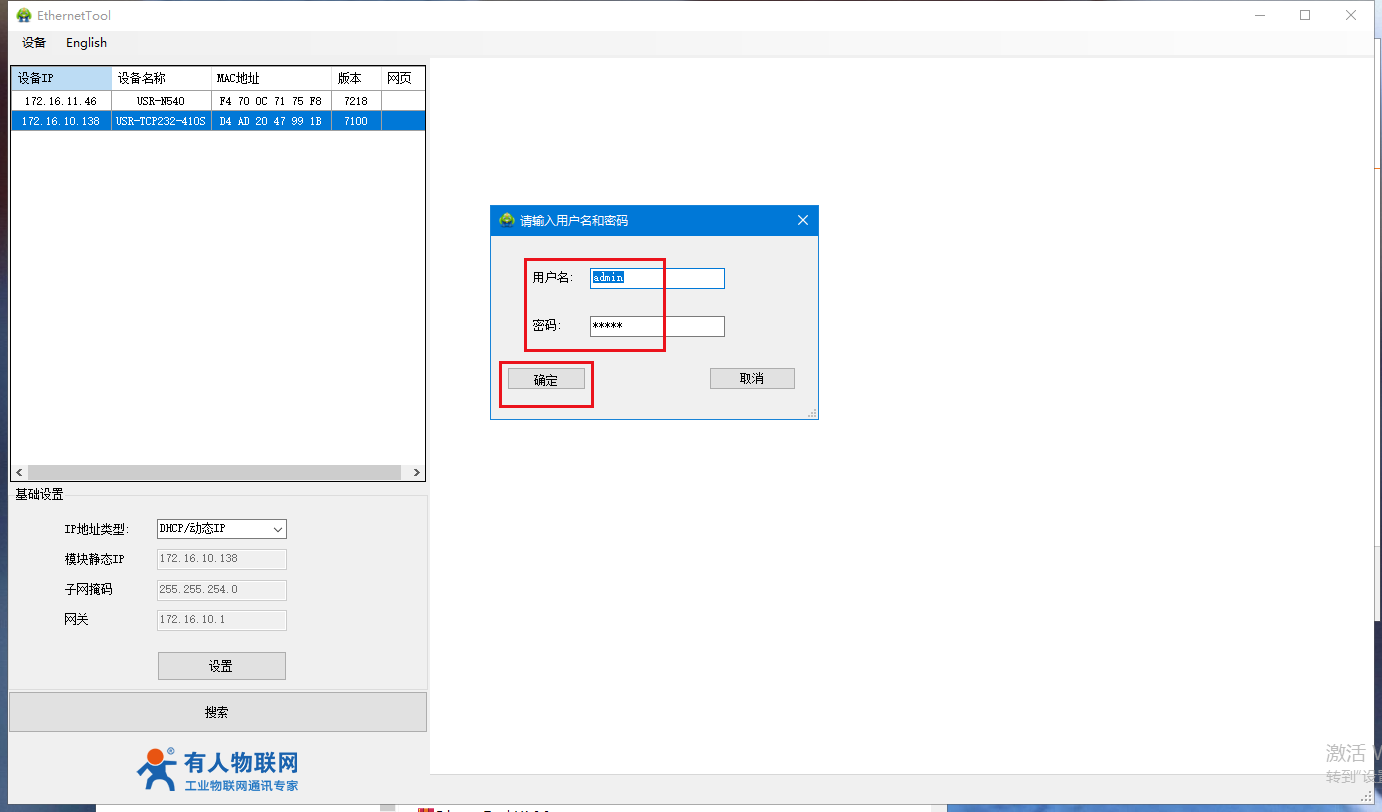

2.打開H7設置軟件，當搜索列表中出現410s的設備后，單擊設備，ip設置為動態獲取DHCP，重新搜到設備，可以看到獲取的動態ip，然后選中，輸入用戶名和密碼都是admin，進入內置網頁。

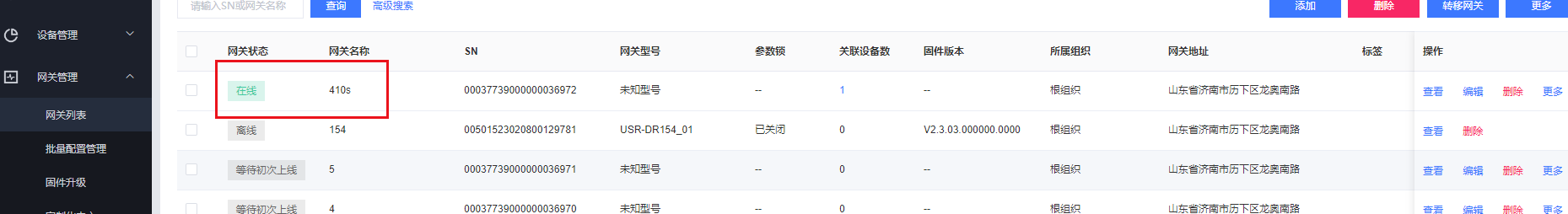

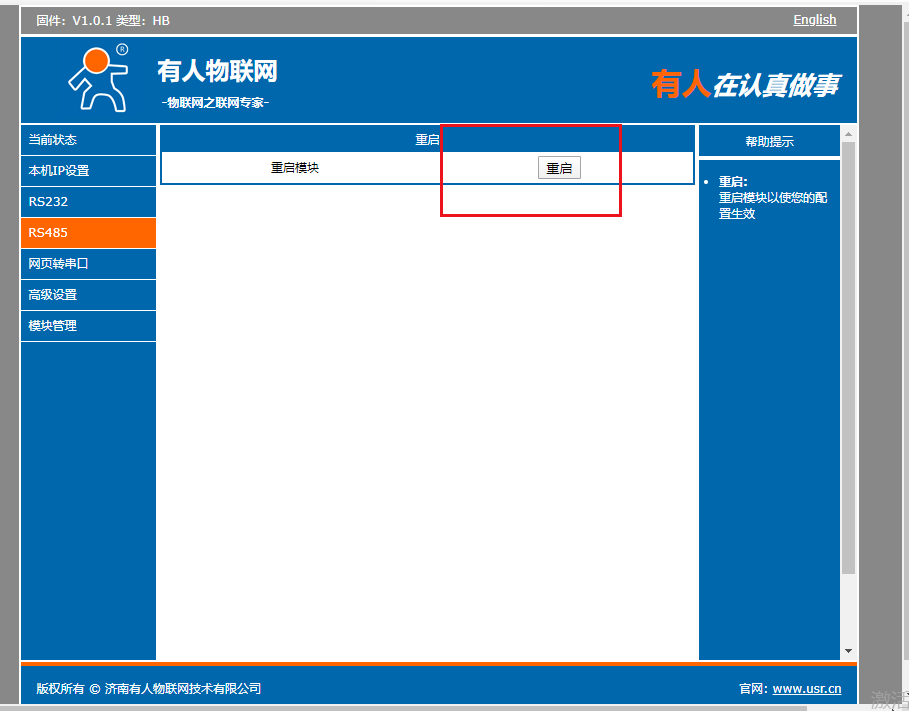

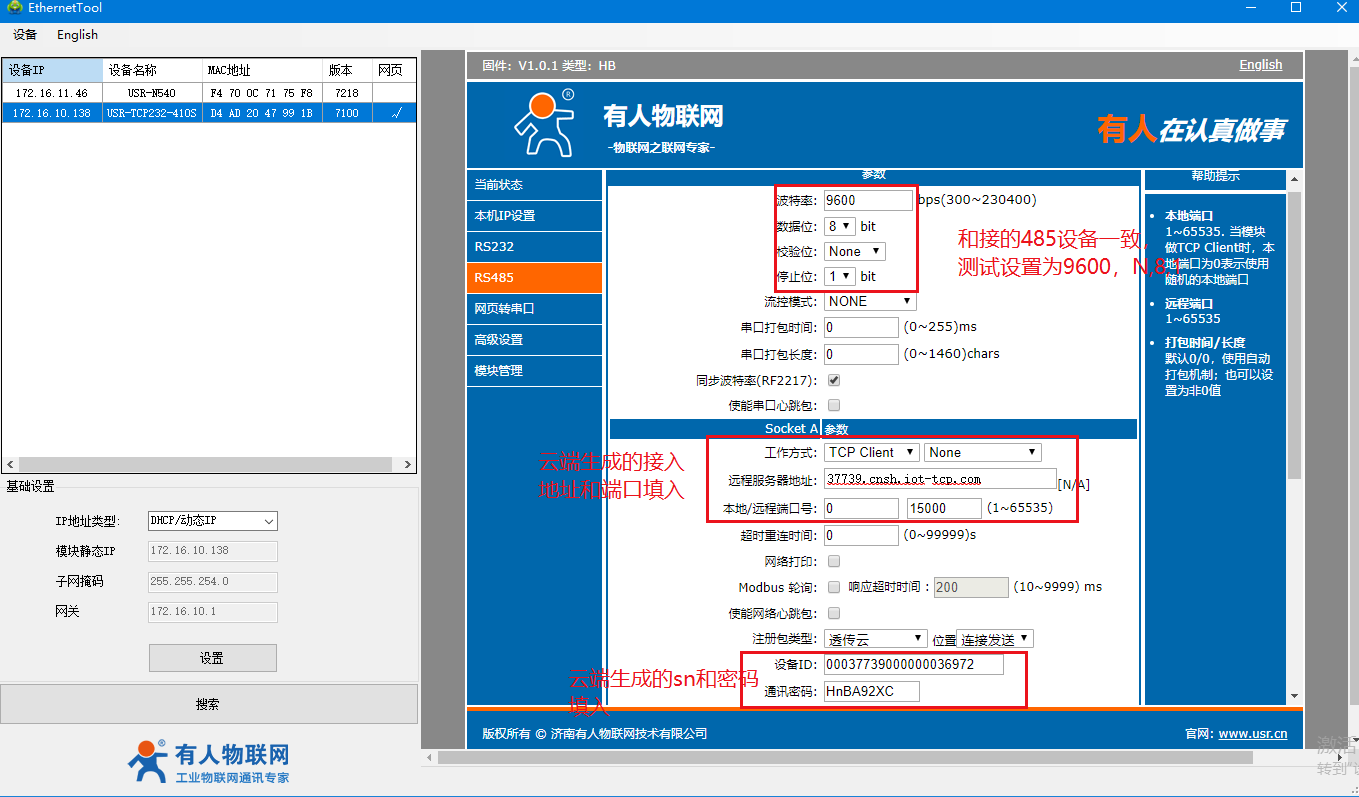

（3）配置485的串口參數，和接的485設備一致，工作方式選擇tcp client，把云端生成的接入地址和端口配置里面，開啟注冊包，選擇透?jìng)髟疲言贫松傻膕n和密碼配置里面，配置完保存重啟生效，云端可以看到410s在線

五、數據測試

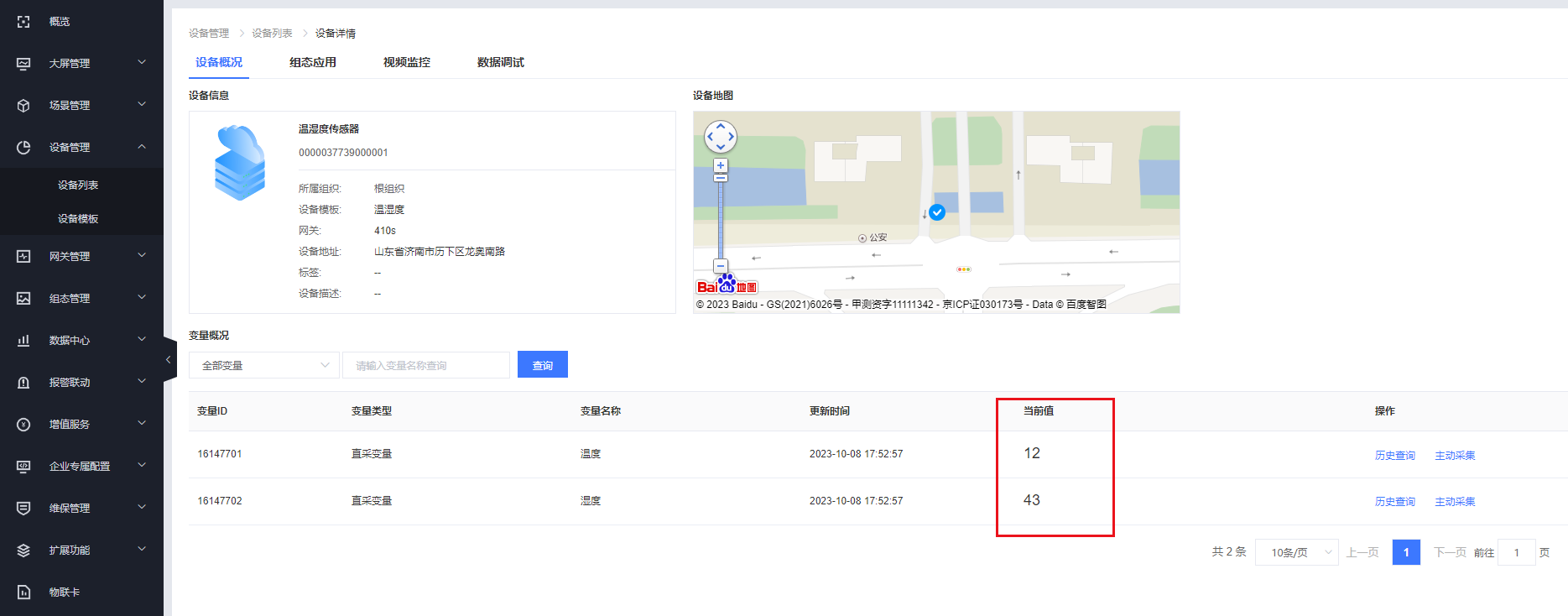

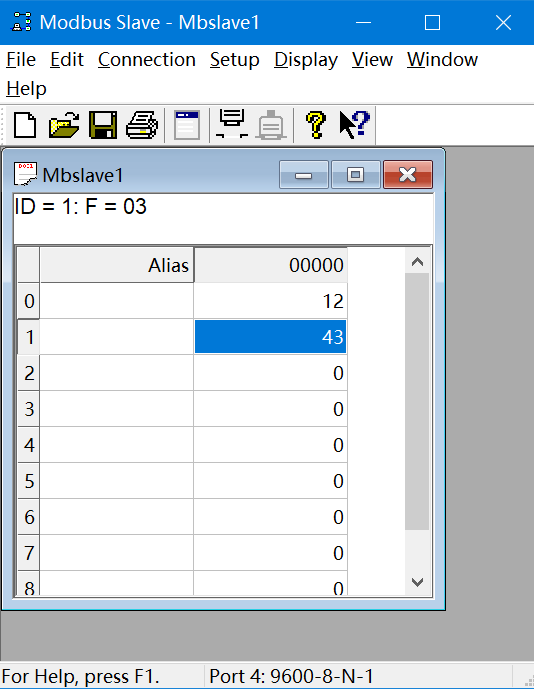

打開modbus slave軟件（模擬串口傳感器設備）配置串口設備的寄存器信息，調用電腦設備管理器中生成的com口，并設置好寄存器參數。最終賦予slave值，會發現云端成功采集到slave從機數據。

撰寫人：李慧穎
