使用串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。
圖1 定點模式數據格式
定點模式通信雙方的速率等級必須一致。

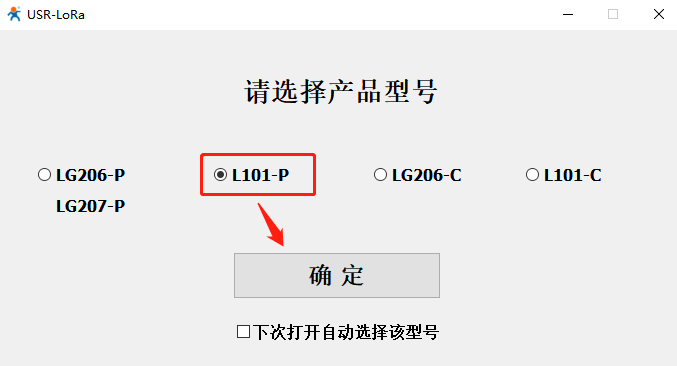

打開LoRa設置軟件（102-P設備選擇L101-P打開軟件），依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

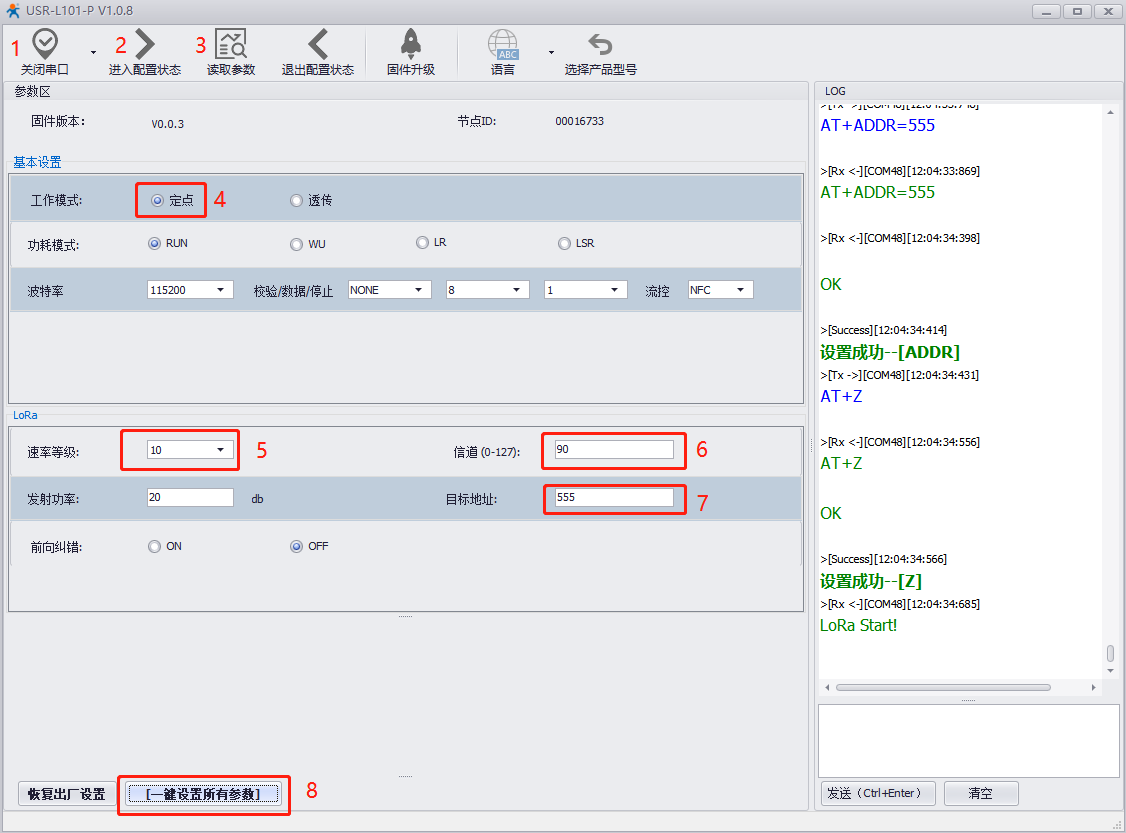

圖2 定點主機參數設置
圖3 從機參數設置
注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。
啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），

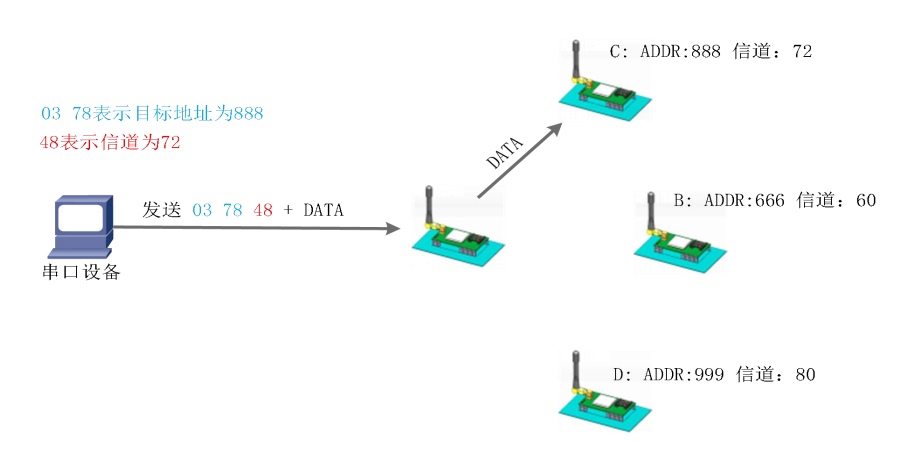

定點模式可以在發送數據時靈活的改變目標地址和信道。在透明傳輸的基礎上將發送數據的前 2 字節作為 目標地址（高位在前）第 3 字節作為信道，發射時 LoRa 數傳終端改變目標地址和信道，發送后恢復原有狀態。
當一臺設備 A（目標地址（ADDR）：555，信道(CH)：90）向另一臺設備 B（目標地址（ADDR）： 888，信道(CH)：72）發送數據 DATA(123456),則只需要按照 16 進制發送（03 78 48 31 32 33 34 35 36）
設備B向設備A發送數據（654321）則只需要按照 16 進制發送（02 2b 5a 36 35 34 33 32 31）
通信效果如下圖所示：

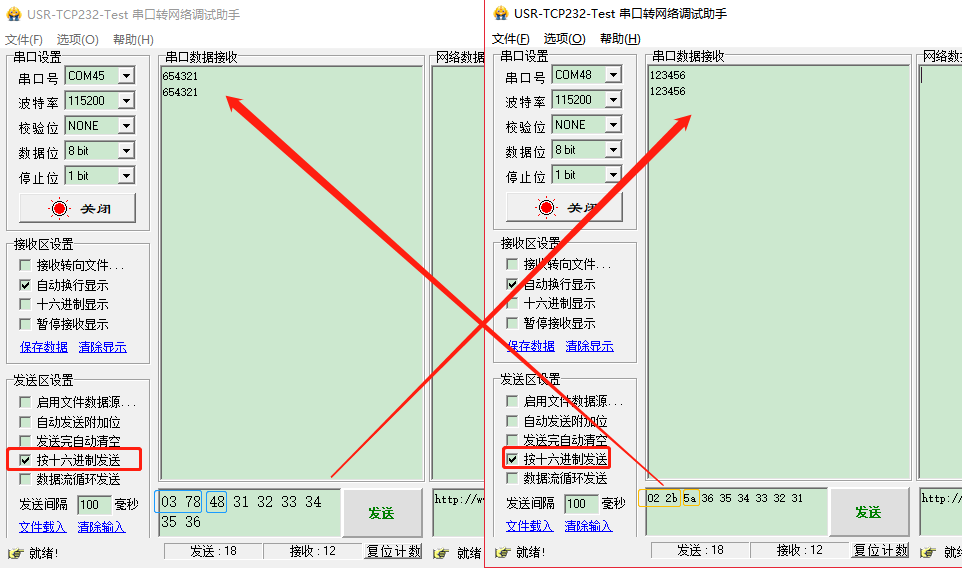

圖4 數據測試
