一、資料下載
USR-N540-H7 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/1159.html
USR-N540-H7 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1160.html
USR-N540-H7 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1161.html
USR-N540-H7 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/383.html
串口、網絡二合一調試助手軟件官網下載鏈接：http://www.ggxxsw.cn/Download/27.html
二、硬件連接
1、所需物品
USR-N540-H7 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
超五類網線 1條
筆記本電腦 1臺
2、硬件連接

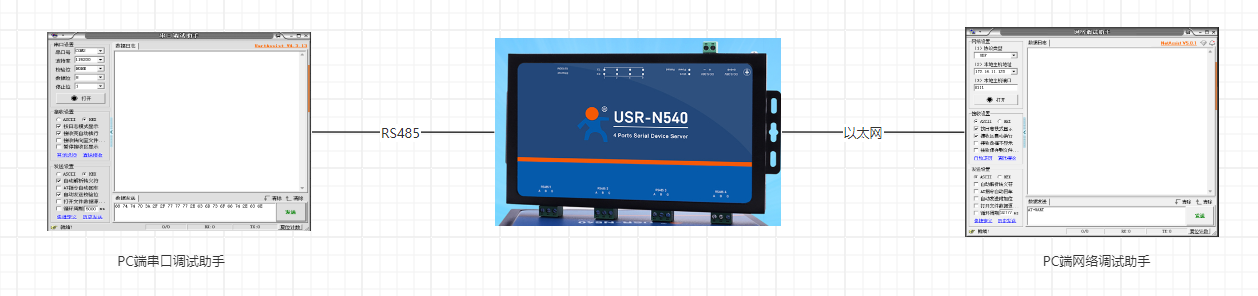

USR-N540-H7 的485串口1接USB-RS485串口線到電腦USB口，網口接網線直連電腦，然后產品接12V電源適配器上電。
電腦打開設置軟件。
三、產品參數設置
1、電腦環境設置

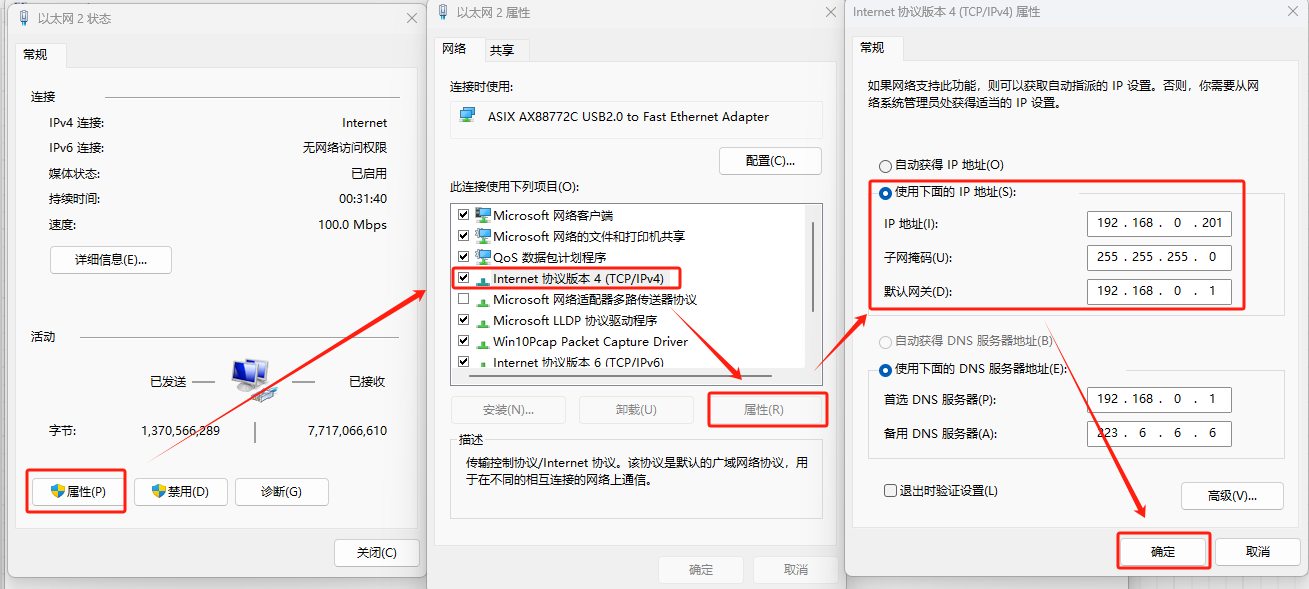

USR-N540-H7出廠默認靜態IP192.168.0.7，電腦需要設置同網段，將電腦IP設置為192.168.0.201，禁用其他網卡
控制面板---網絡和Internet---網絡和共享中心，修改以太網屬性。
電腦關閉防火墻和殺毒軟件

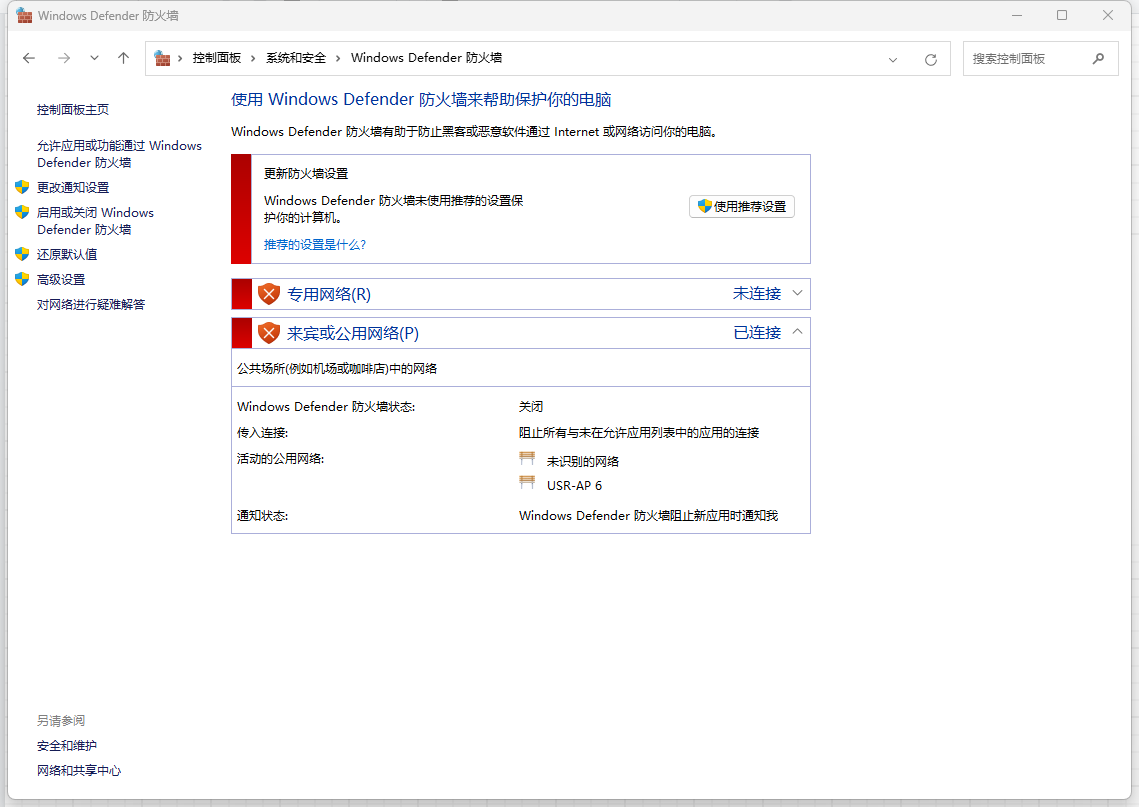

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

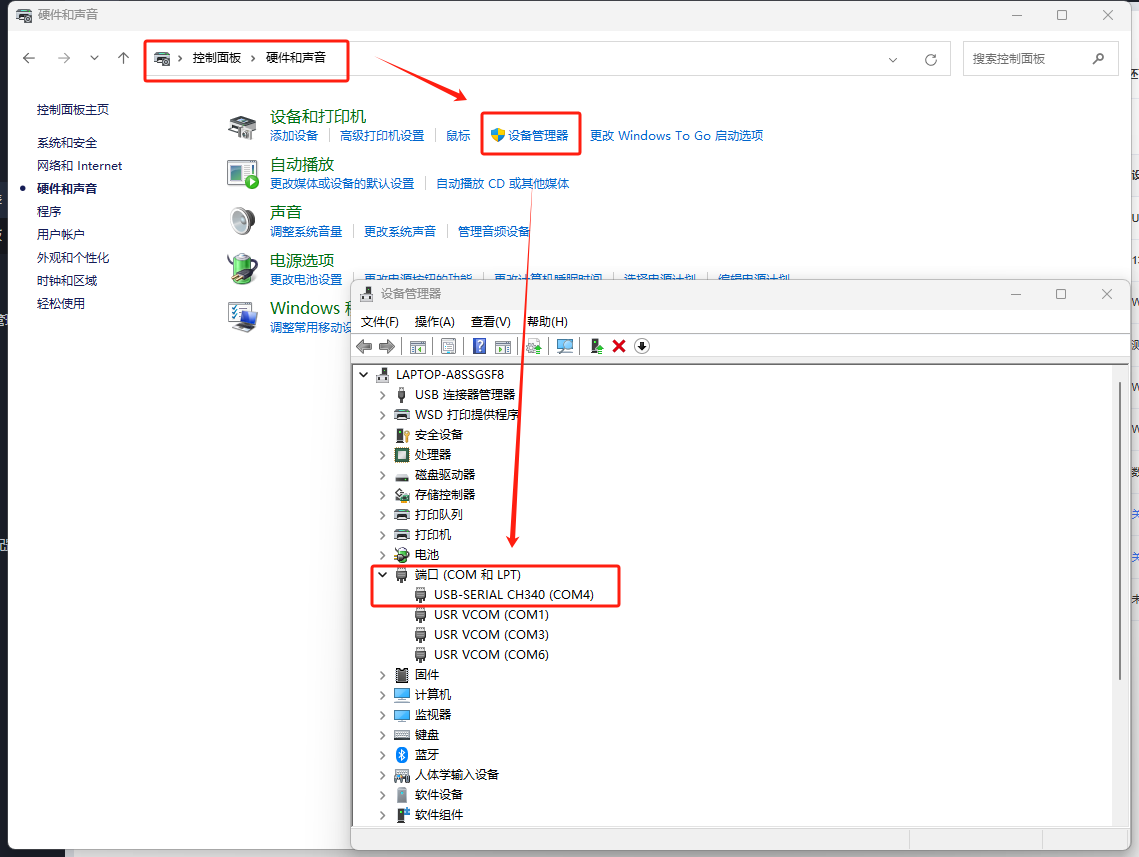

確認USB轉485轉換器的COM口號
控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器的COM口是COM4

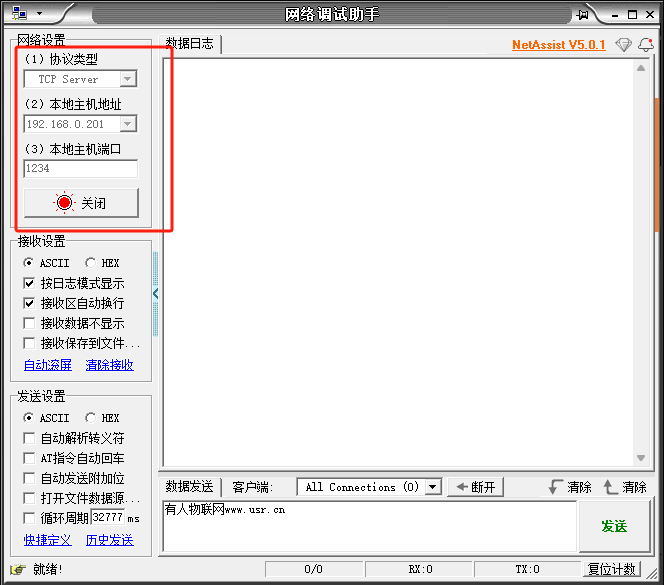

打開一個網絡調試助手，選擇TCP server模式，本地主機192.168.0.201，本地端口號1234
2、USR-N540-H7參數設置

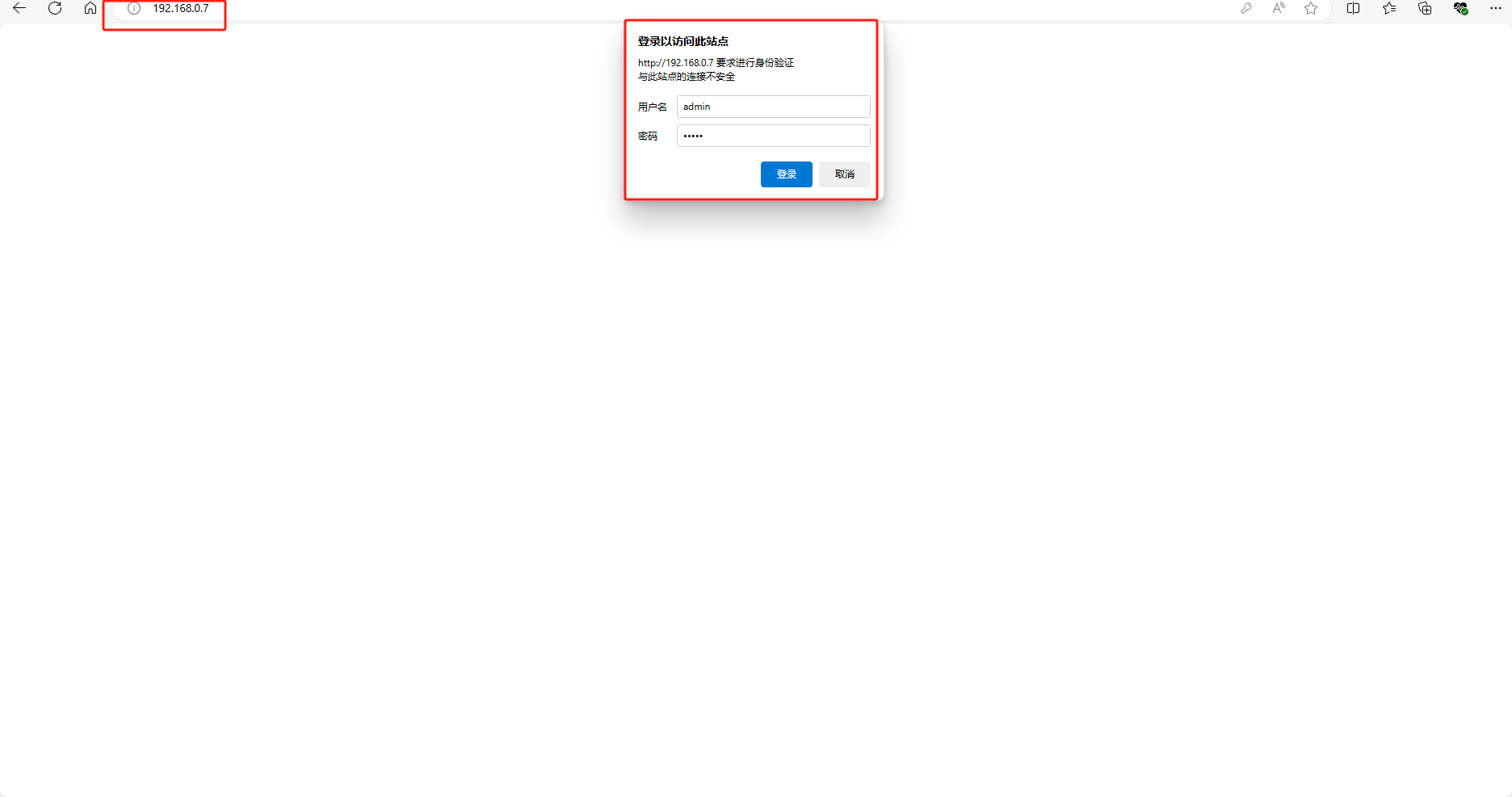

打開瀏覽器，輸入192.168.0.7，賬號admin,密碼admin,進入設備內置網頁

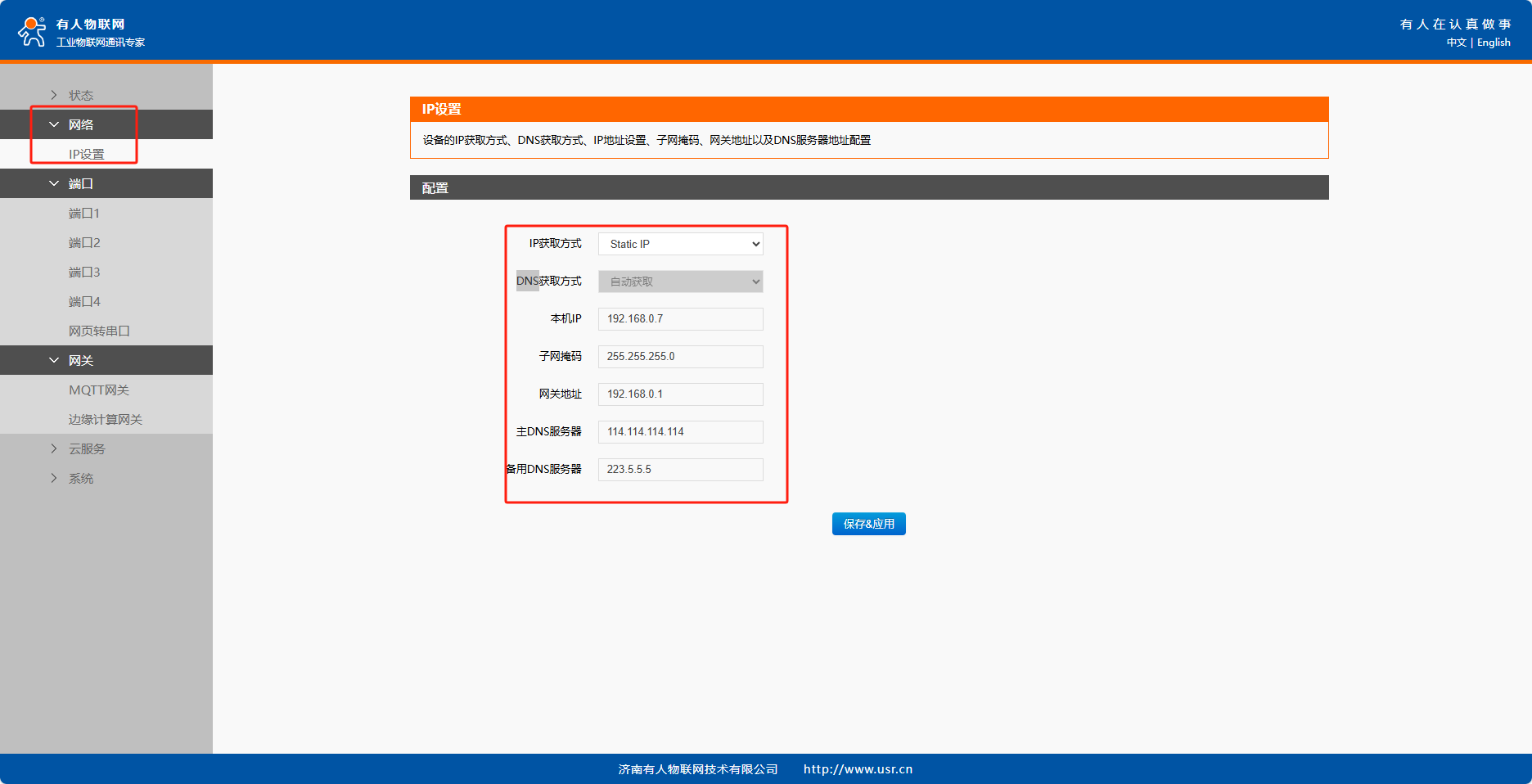

網絡---IP設置，本例中保持出廠默認的靜態IP設置192.168.0.7（用戶可以根據自己實際配置靜態IP和DHCP）

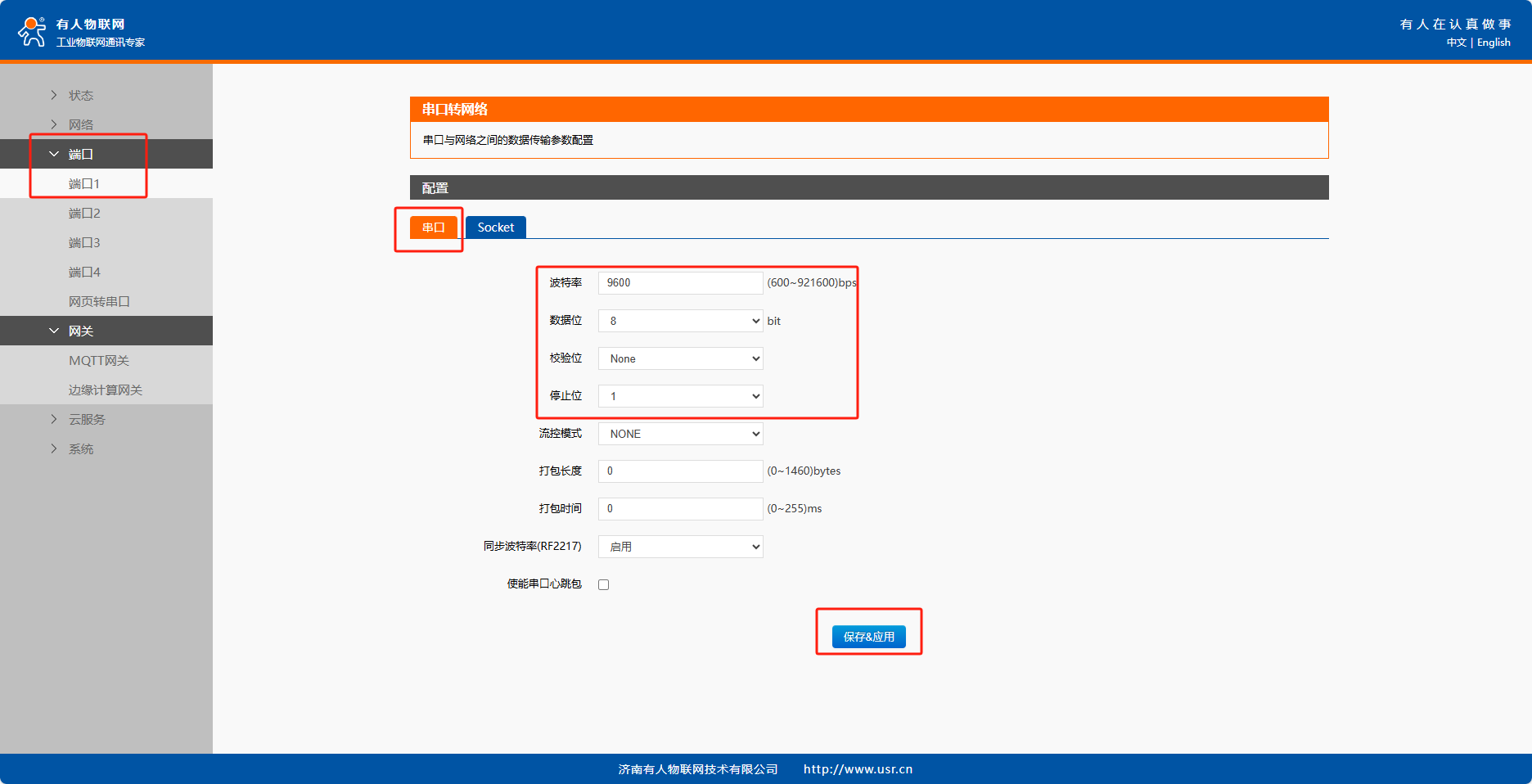

端口---端口1---串口，將串口參數修改為9600、NONE、8、1，保存應用，繼續配置

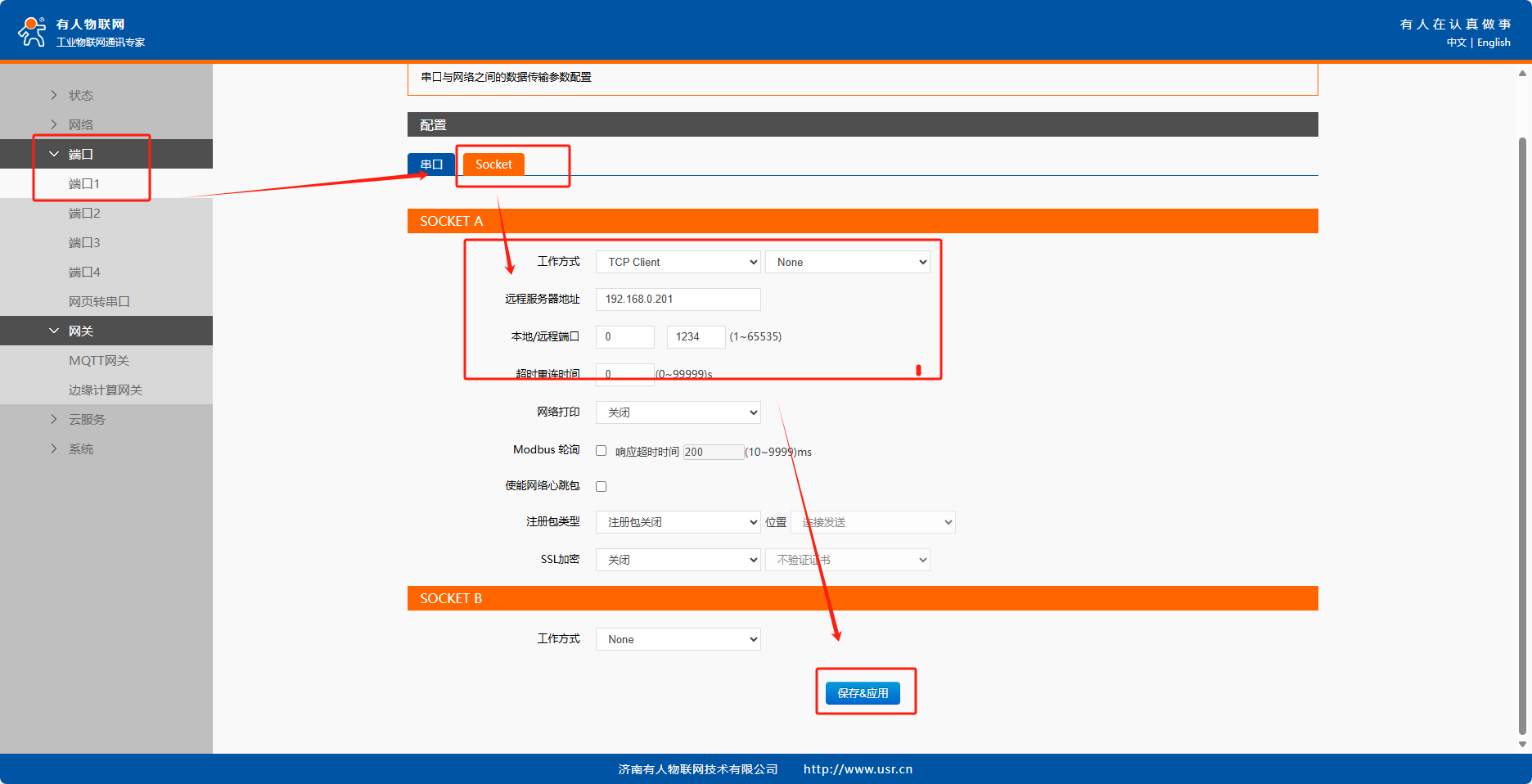

端口---端口1-Socket,
工作方式：TCP Client 、 NONE
遠程服務器地址：192.168.0.201
本地/遠程端口號：0、1234
保存應用，設備重啟

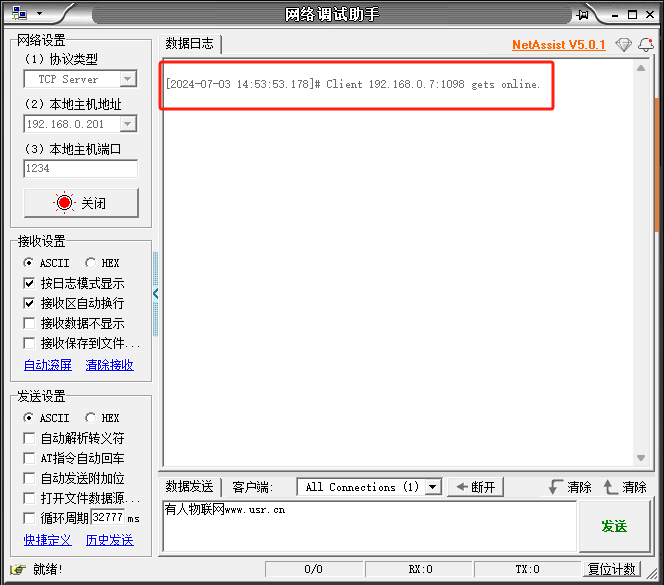

網絡調試助手端監測到TCP Client設備接入
四、功能調試
1、功能調試

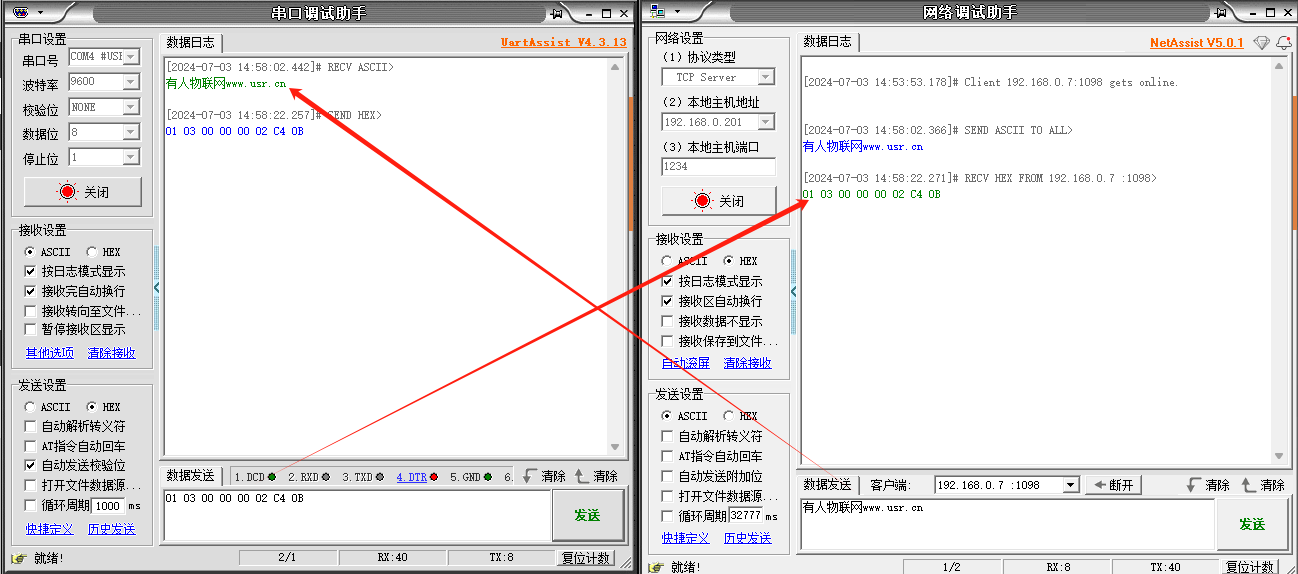

打開一個串口調試助手引用COM4，串口參數選擇9600、NONE、8、1，網絡調試助手和串口調試助手互發數據進行測試。
2、調試截圖
編寫人：尹叢欣 編寫日期：2024-07-03
審核人：尹叢欣 審核日期：2024-07-04
訂正版本：V1.0 訂正內容：初稿
