1 網絡連接

臺式機上插上USB網卡后，安裝驅動，注意只安裝驅動，安裝完成后會出現和筆記本電腦一樣的WIFI網絡圖標，如果是筆記本電腦自然就已經存在這個圖標了。

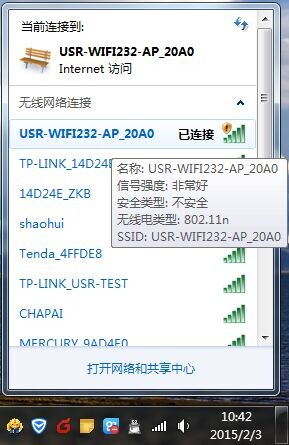

搜索網絡，如下圖的USR-WIFI232-AP_XXXX即是模塊的默認網絡名稱。

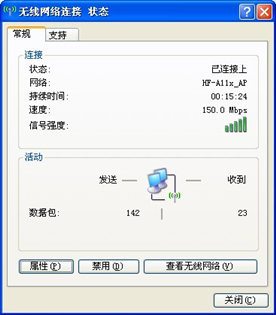

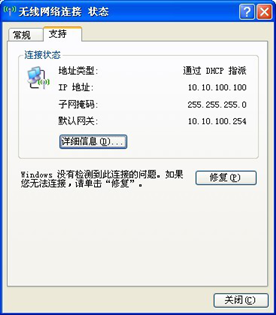

加入網絡，選擇自動獲取IP，WIFI模塊支持DHCP Server功能并默認開啟.

此時模塊的Link指示燈亮起。

2 快捷設置

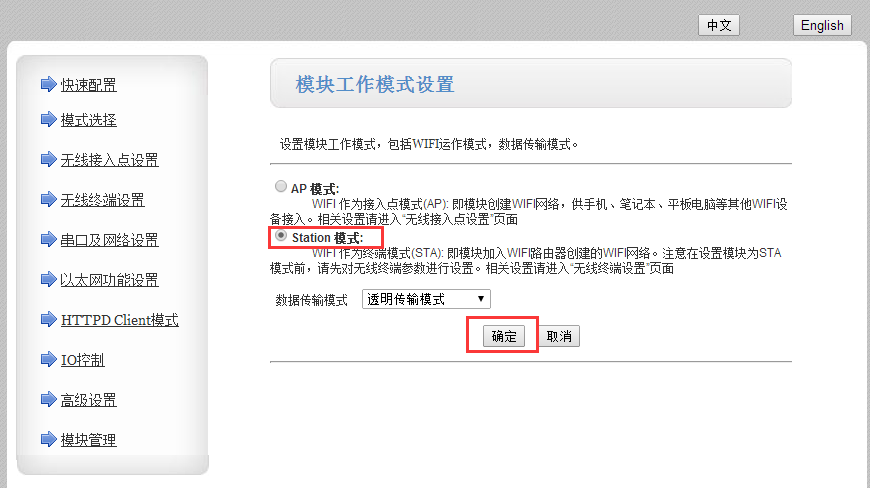

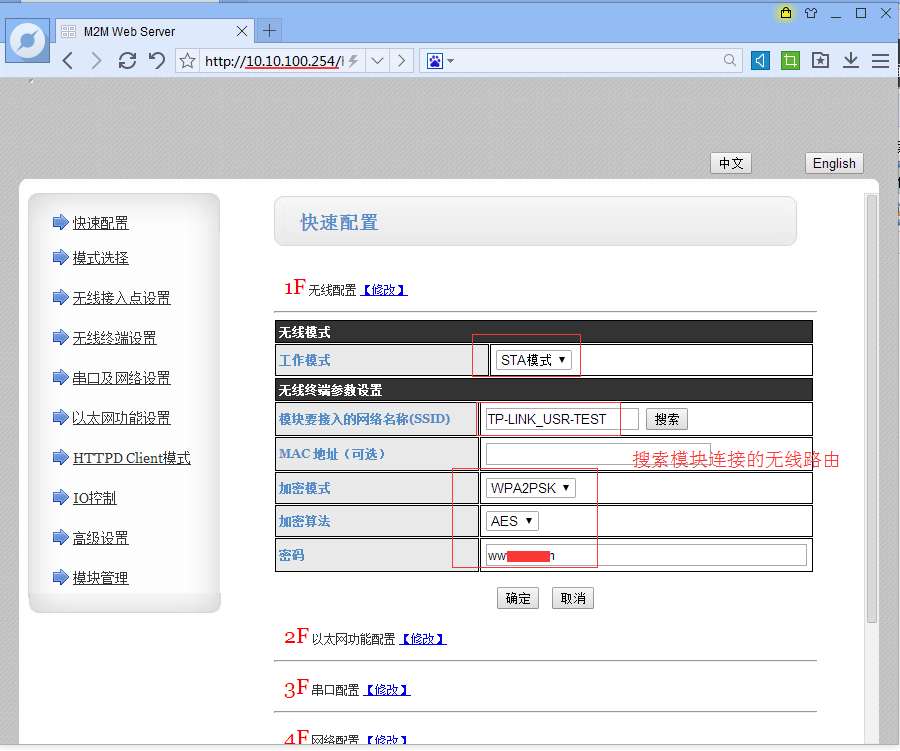

輸入WIFI模塊默認的IP地址10.10.100.254進入配置界面，快捷設置，設置為STA模式，然后搜索WiFi模塊要連接的路由器ssid，如果連接密碼。設置成功后在模塊管理內重啟模塊。

3 普通設置

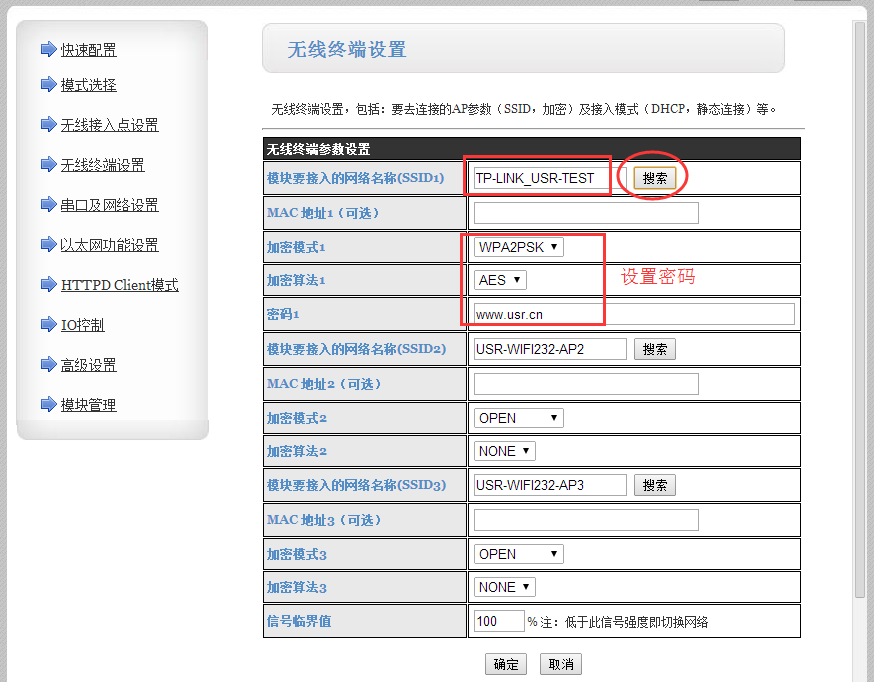

4 設置SSID和加密方式

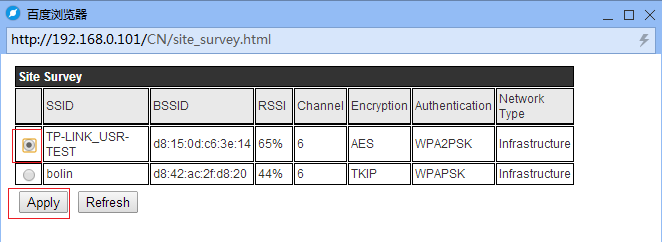

5 搜索AP

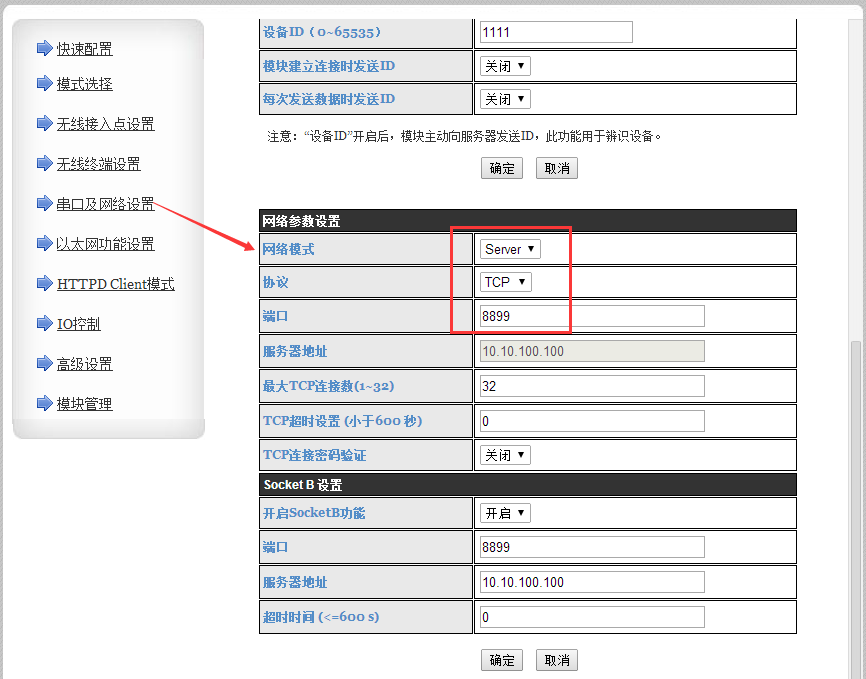

6 設置模塊網絡參數

7 重啟模塊

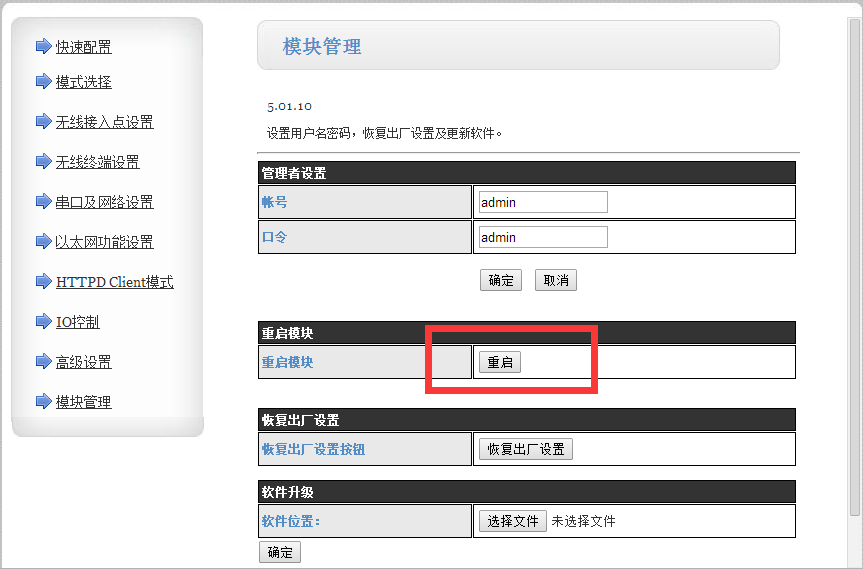

進入模塊管理子頁面，重啟模塊，也可以斷電重啟。

8 檢查結果

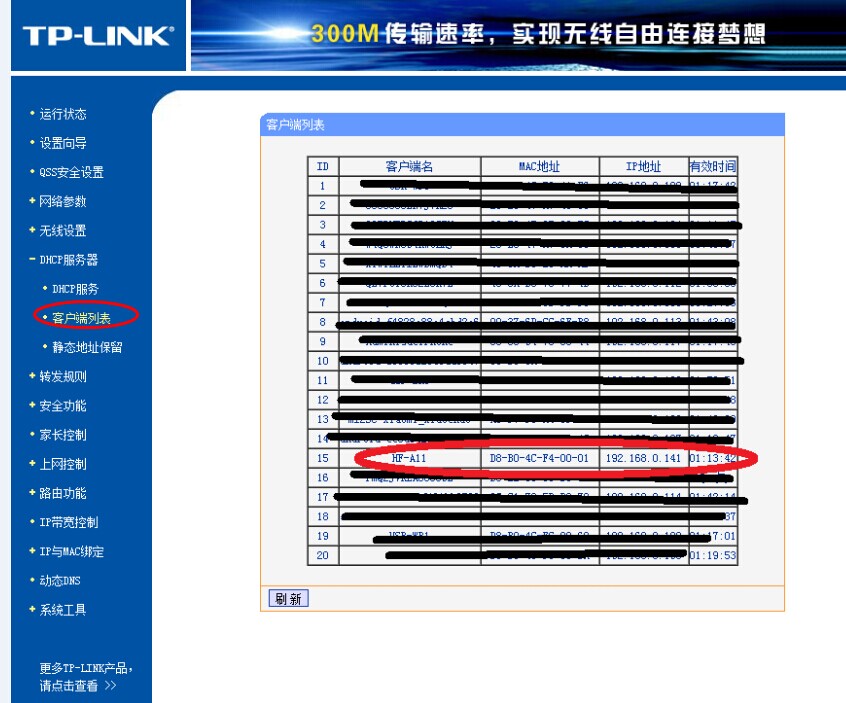

完成之后，從無線路由器的DHCP列表里面能找到模塊已經主動連入路由器創建的網絡。

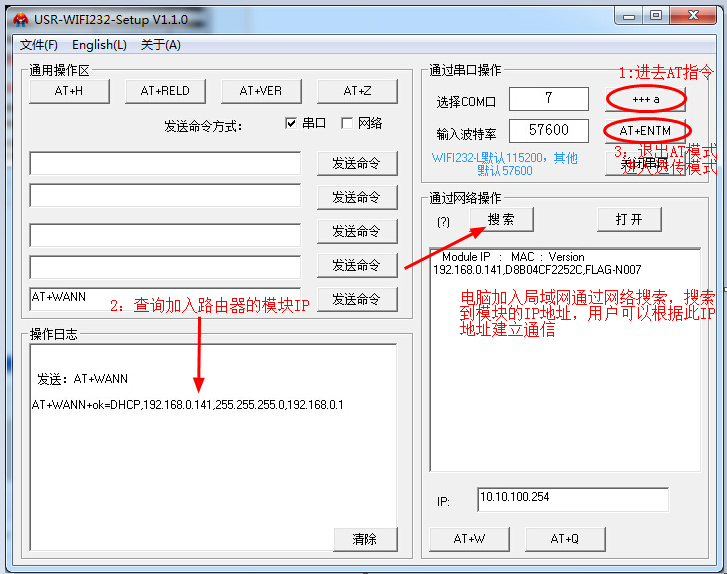

串口AT指令模式查詢模塊加入路由器之后自動獲取的IP地址：查詢到模塊加入路由器的IP地址為192.168.0.141

網絡搜索查詢模塊加入路由器的IP地址。

搜索軟件鏈接地址：http://www.ggxxsw.cn/Download/91.html

9 串口和網絡通信測試

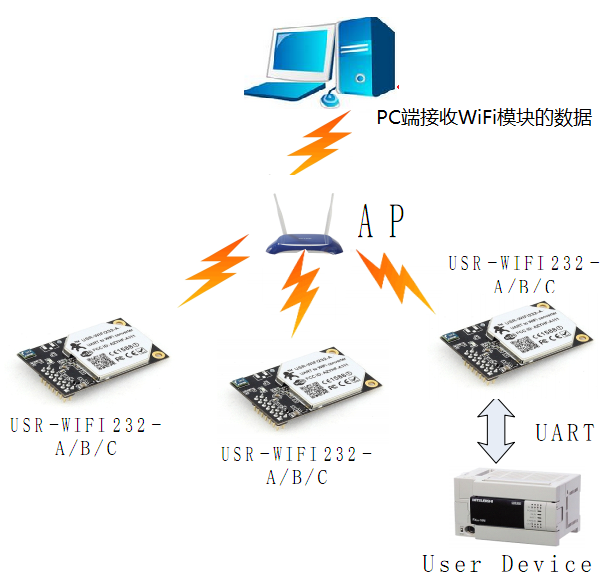

串口連接電腦串口，電腦連接局域網。模塊加入局域網。

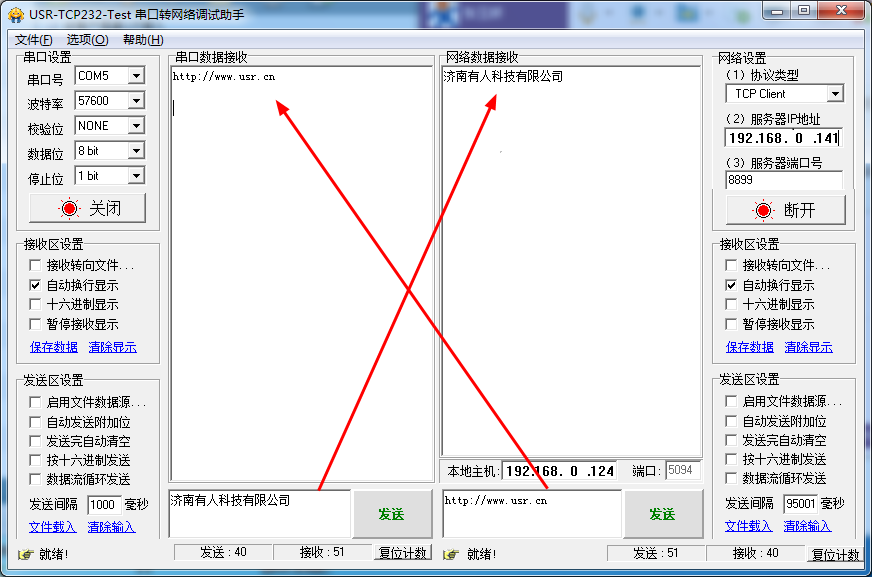

模塊串口數據發送到網絡端，網絡端發送數據到模塊串口端

串口和虛擬串口軟件配合用戶軟件測試：

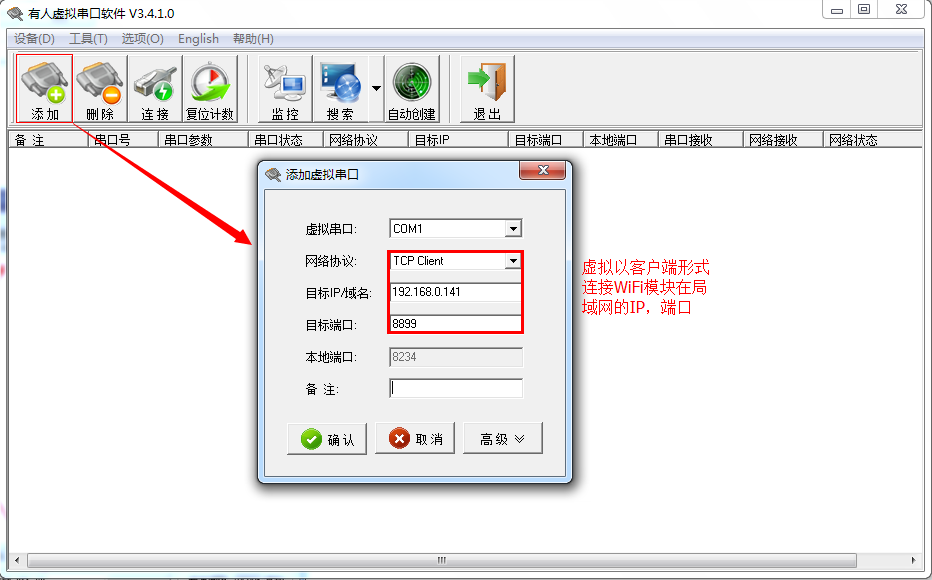

打開虛擬串口軟件，點擊“添加”。

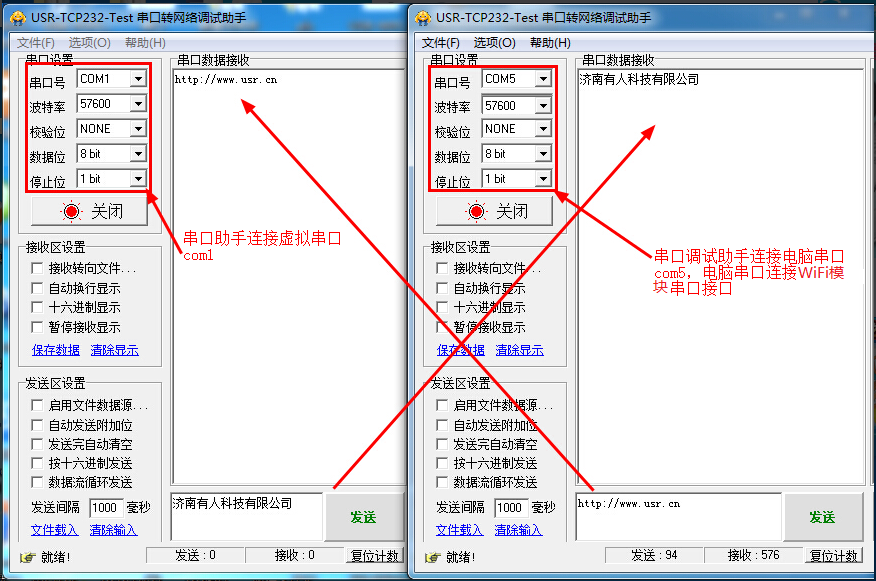

打開兩個串口調試助手窗口。

第一個窗口連接com5，第二個窗口連接虛擬串口com1.

com5的數據傳輸?shù)絚om1，連接虛擬串口com1是串口軟件我們使用串口調試助手測試，用戶可以使用戶自己設備的串口類型軟件連接com1.

10 注意事項：

模塊STA模式連接的無線路由器的地址LAN口地址不能與WIFI模塊的LAN口地址在一個網段。

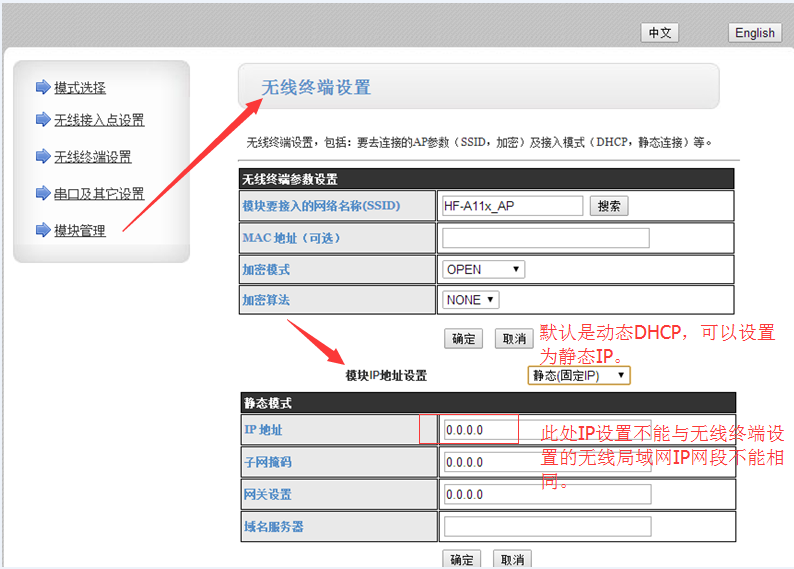

模塊無線終端設置的靜態IP必須和模塊連接的路由器IP一個網段。

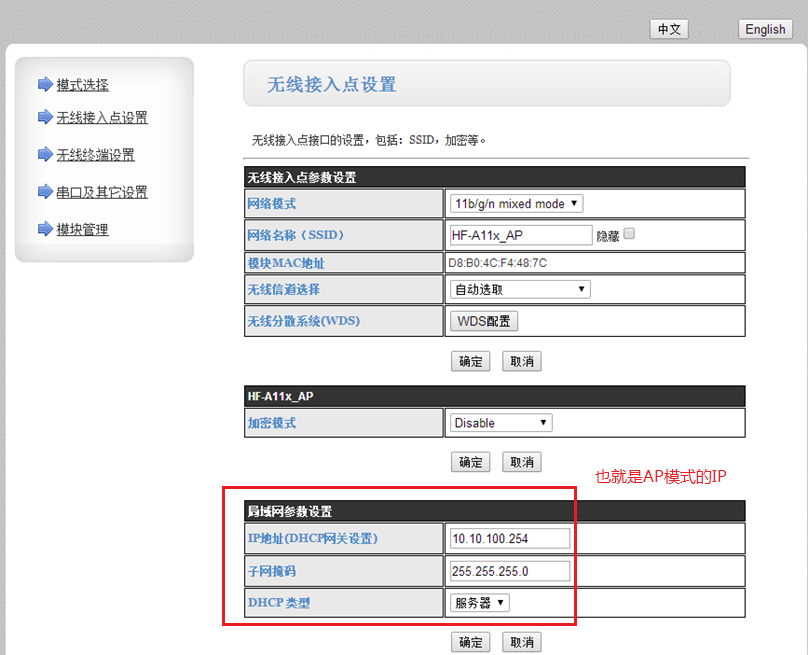

WiFi模塊LAN口IP地址為模塊AP模式的IP地址：局域網參數的IP為10.10.100.254.

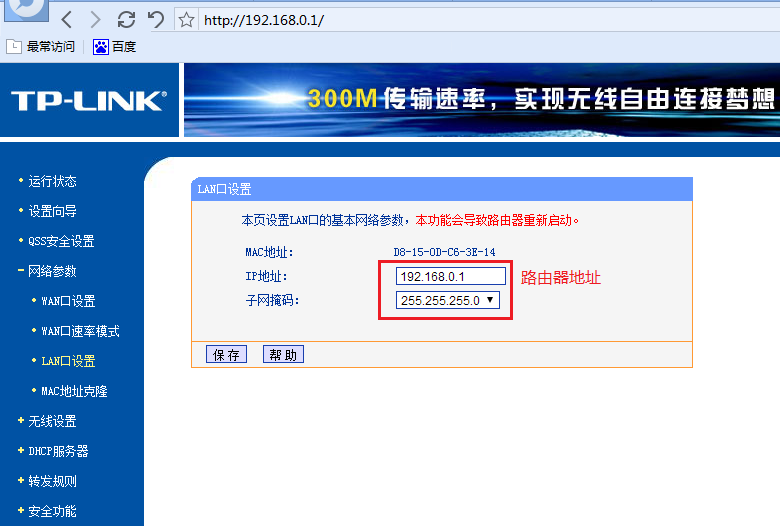

WiFi模塊的局域網參數IP與路由器的LAN口不能在一個網段，例如WiFi模塊 的局域網參數為192.168.0.120.WiFi模塊連接的路由器為192.168.0.1.兩個地址都在192.168.0.x 網段，所以不能通信，需要把WiFi模塊的局域網參數設置為別的網段的地址。
