http://www.ggxxsw.cn/Down/USR-N510_V1.0.9.pdf
第12頁撥碼開關
第13頁串口引腳定義
http://www.ggxxsw.cn/Product/72.html
虛擬串口軟件下載連接
http://www.ggxxsw.cn/Download/230.html
M4設置軟件下載連接
備注：建議使用時，N510設置TCP client，虛擬串口設置TCP server
一、調試方法準備工作：
USR-N510使用直流電源適配器12V供電。
USR-N510 用USB-RS232串口線、232轉接線接電腦和USR-N510。
USR-N510撥碼開關都朝下，是232串口功能。
USR-N510網口用網線連接電腦網口，電腦IP和USR-N510的IP設置同一網段。
（或者USR-N510網口用網線接路由器，電腦也連接同一個路由器。USR-N510用串口設置軟件設置DHCP，動態獲取IP）
二、靜態IP時USR-N510與虛擬串口通訊：
1、硬件連接：
USR-N510使用直流電源適配器12V供電。
USR-N510 用USB-RS232串口線、232轉接線接電腦和USR-N510。
USR-N510撥碼開關都朝下，是232串口功能。
USR-N510網口用網線連接電腦網口，電腦IP和USR-N510的IP設置同一網段。USR-N510默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.1.1。
2、網絡搜索IP：

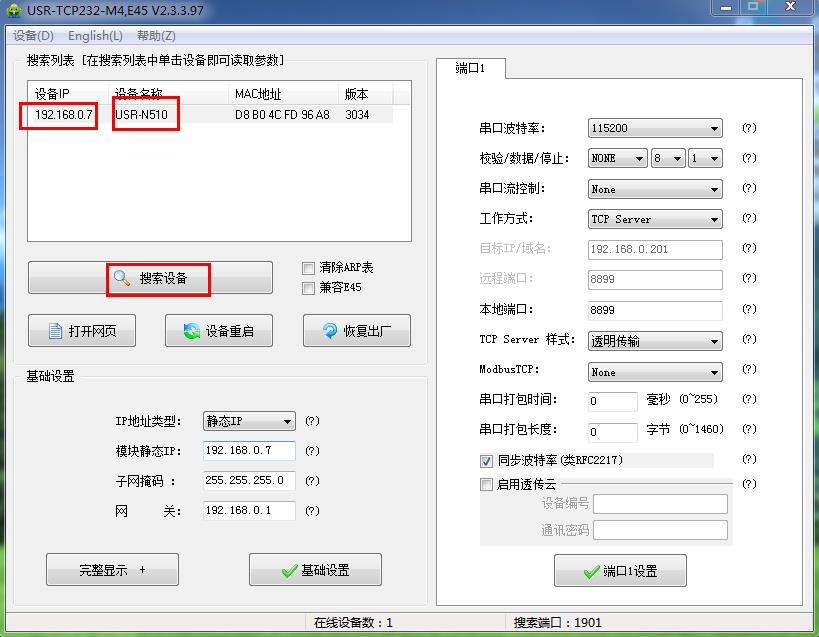

用M4設置軟件搜索USR-N510的IP。確認是192.168.0.7
3、N510設置TCP server，虛擬串口設置TCP client：
在電腦打開瀏覽器，輸入靜態IP192.168.0.7 登錄USR-N510的內置網頁。
登錄用戶名是admin，密碼是admin。

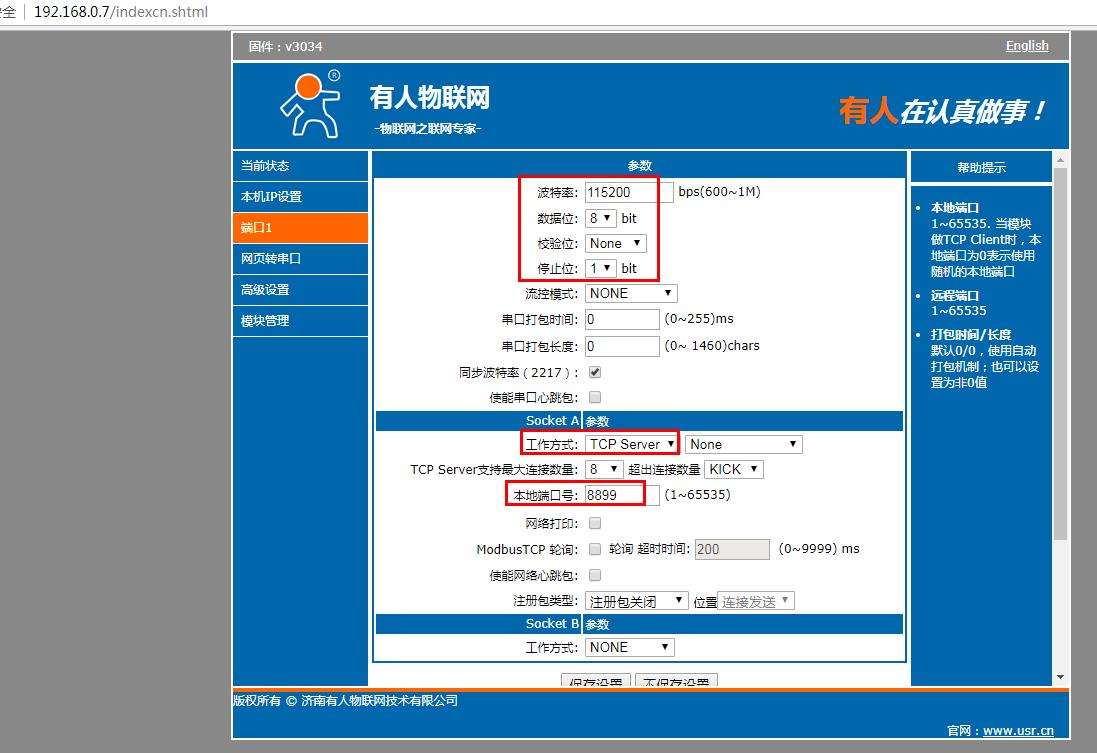

網頁檢查串口參數，工作方式設置TCP server，本地端口號默認是8899

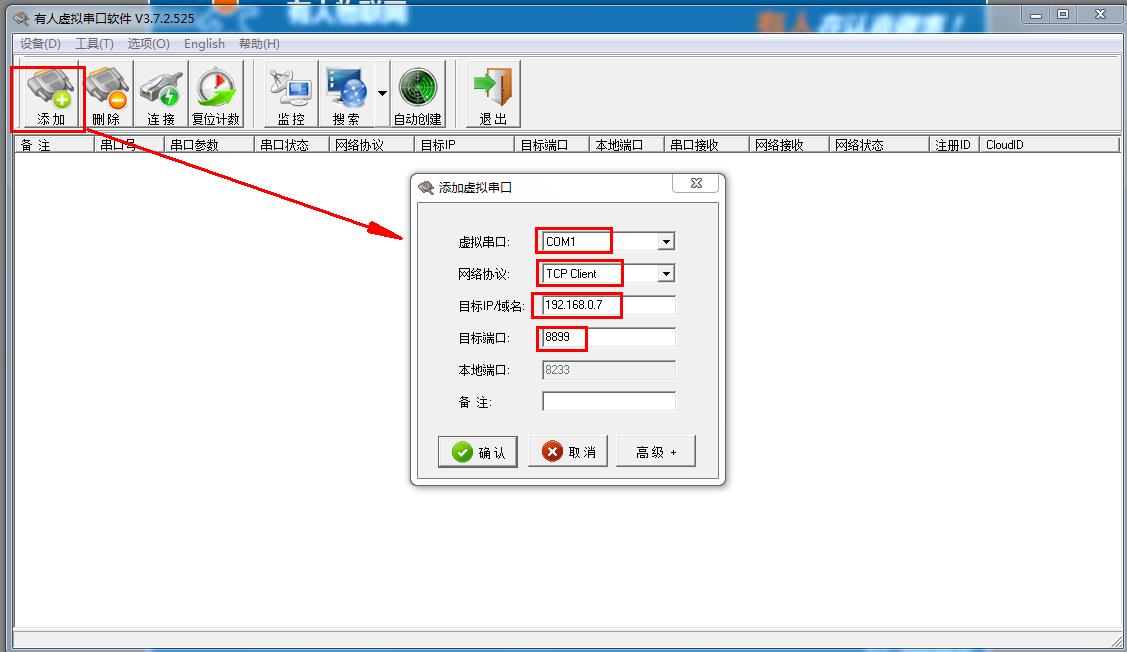

虛擬串口軟件手動添加一個COM1，網絡協議設置TCP client，目標IP填192.168.0.7，目標端口填8899。
在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。
分別打開USR-N510實際串口COM38，虛擬串口COM1。

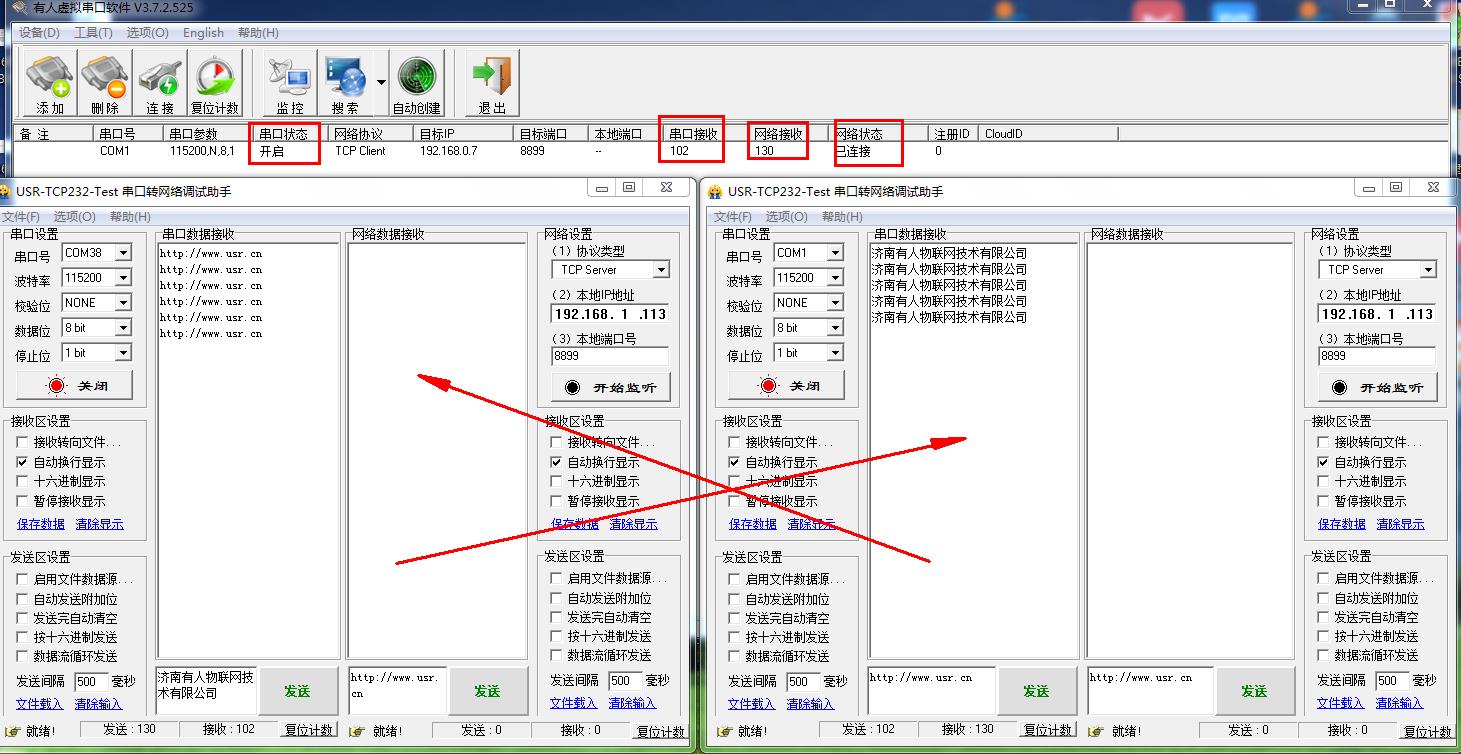

串口參數設置和USR-N510串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。
4、N510設置TCP client，虛擬串口設置TCP server：

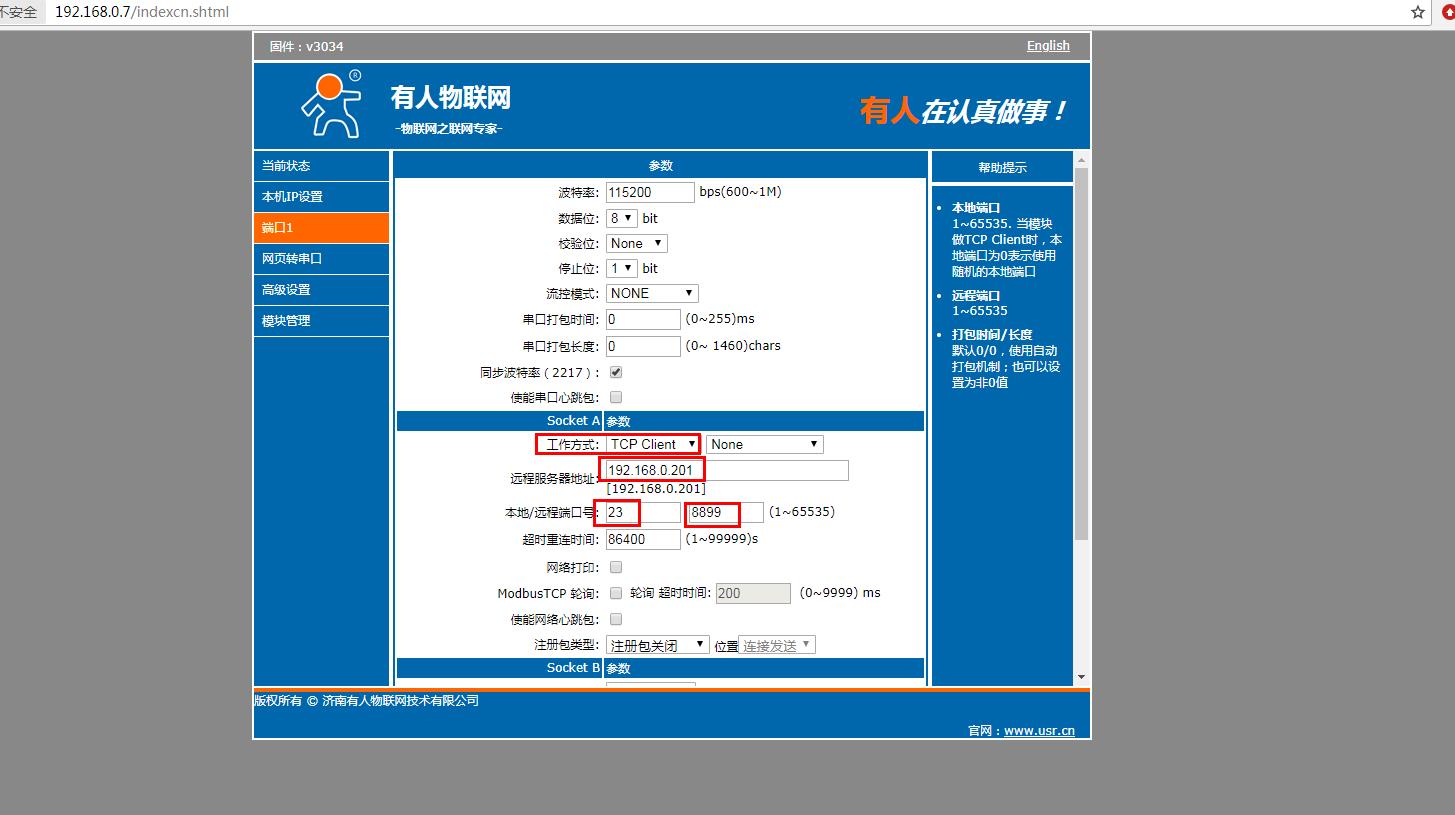

網頁檢查串口參數，工作方式設置TCP client，本地端口號設置23，遠程端口設置8899，本地端口不要設置和其他端口重復。本地端口也可以設置為0，建立TCP連接后，本地端口是隨機分配的。遠程服務器地址填虛擬串口軟件所在電腦的IP。192.168.0.201

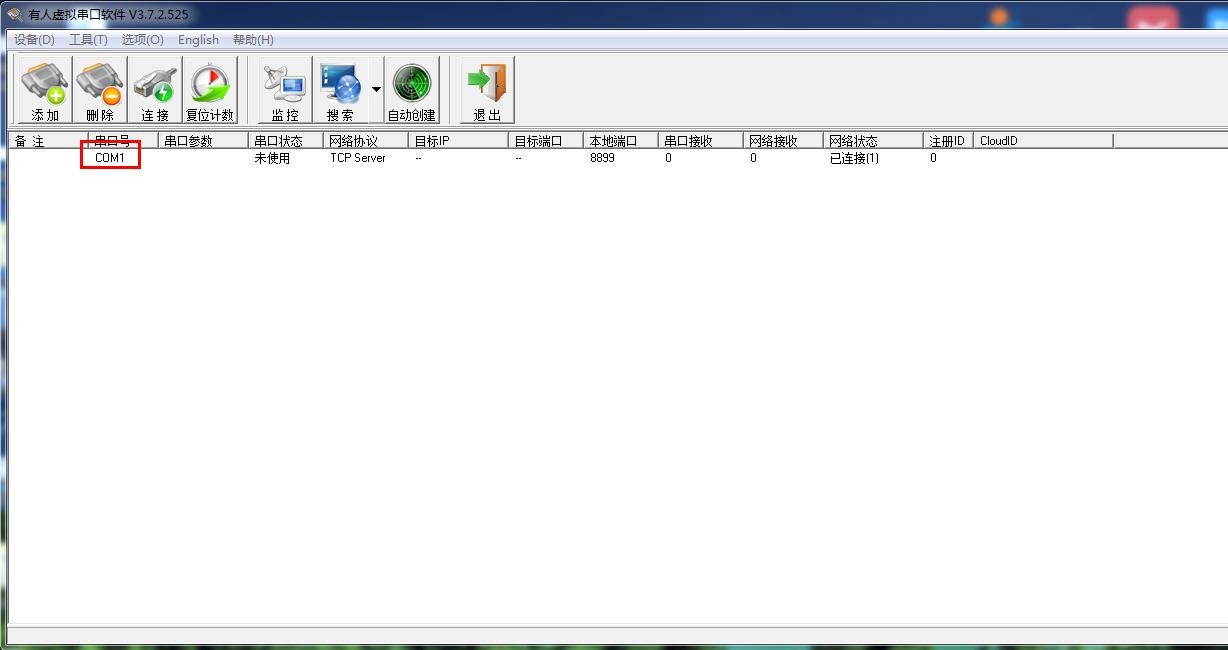

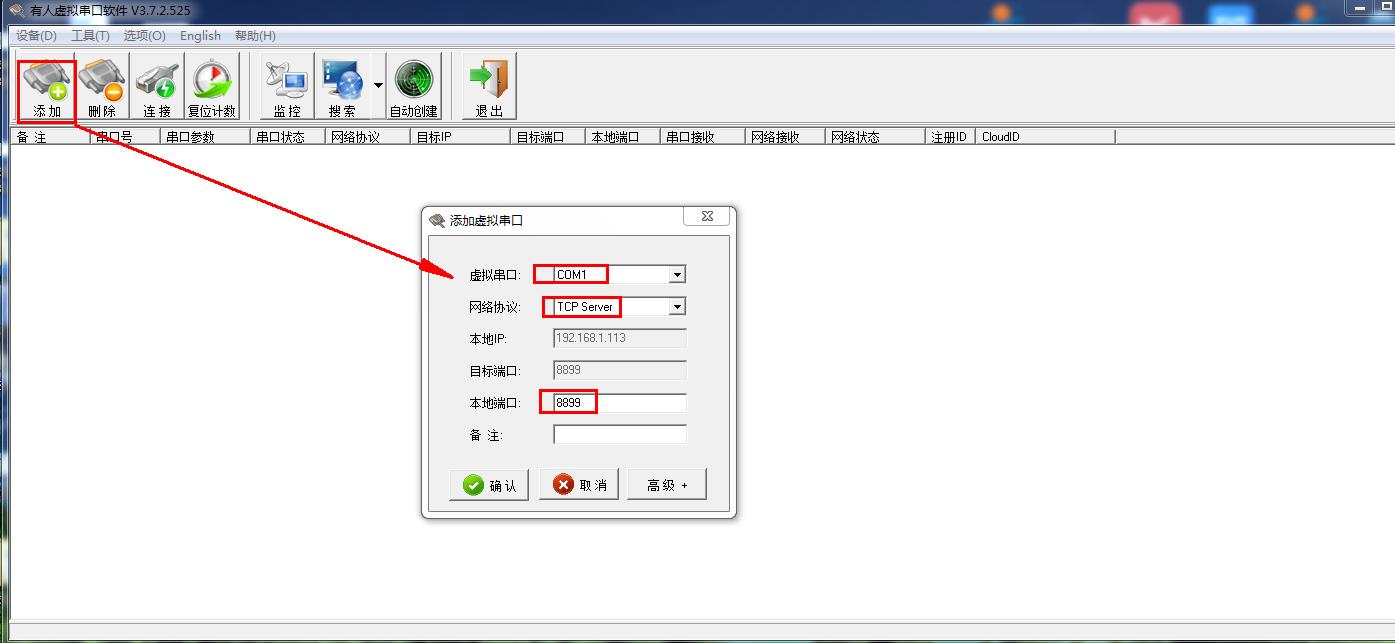

虛擬串口軟件手動添加一個COM1，網絡協議設置TCP server，本地端口填8899。
在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。
分別打開USR-N510實際串口COM38，虛擬串口COM1。

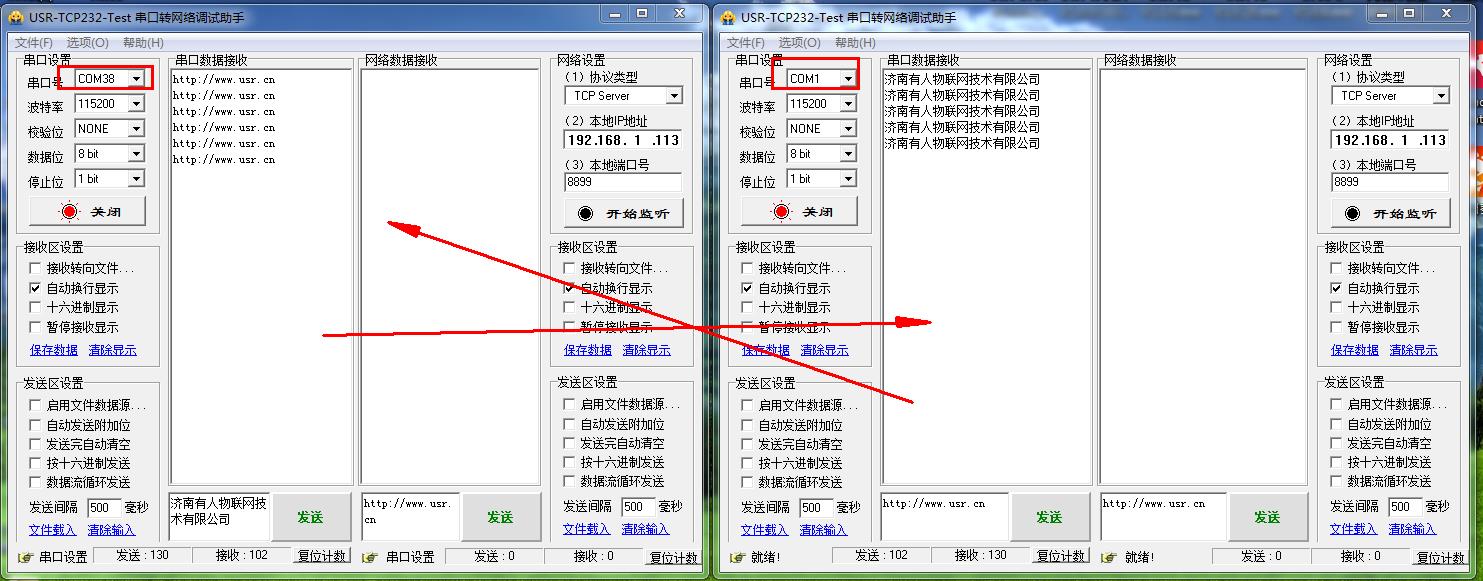

串口參數設置和USR-N510串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。
三、DHCP動態獲取IP時，USR-N510做MODBUS RTU從機：
1、硬件連接：
USR-N510使用直流電源適配器12V供電。
USR-N510 用USB-RS232串口線、232轉接線接電腦和USR-N510。
USR-N510撥碼開關都朝下，是232串口功能。

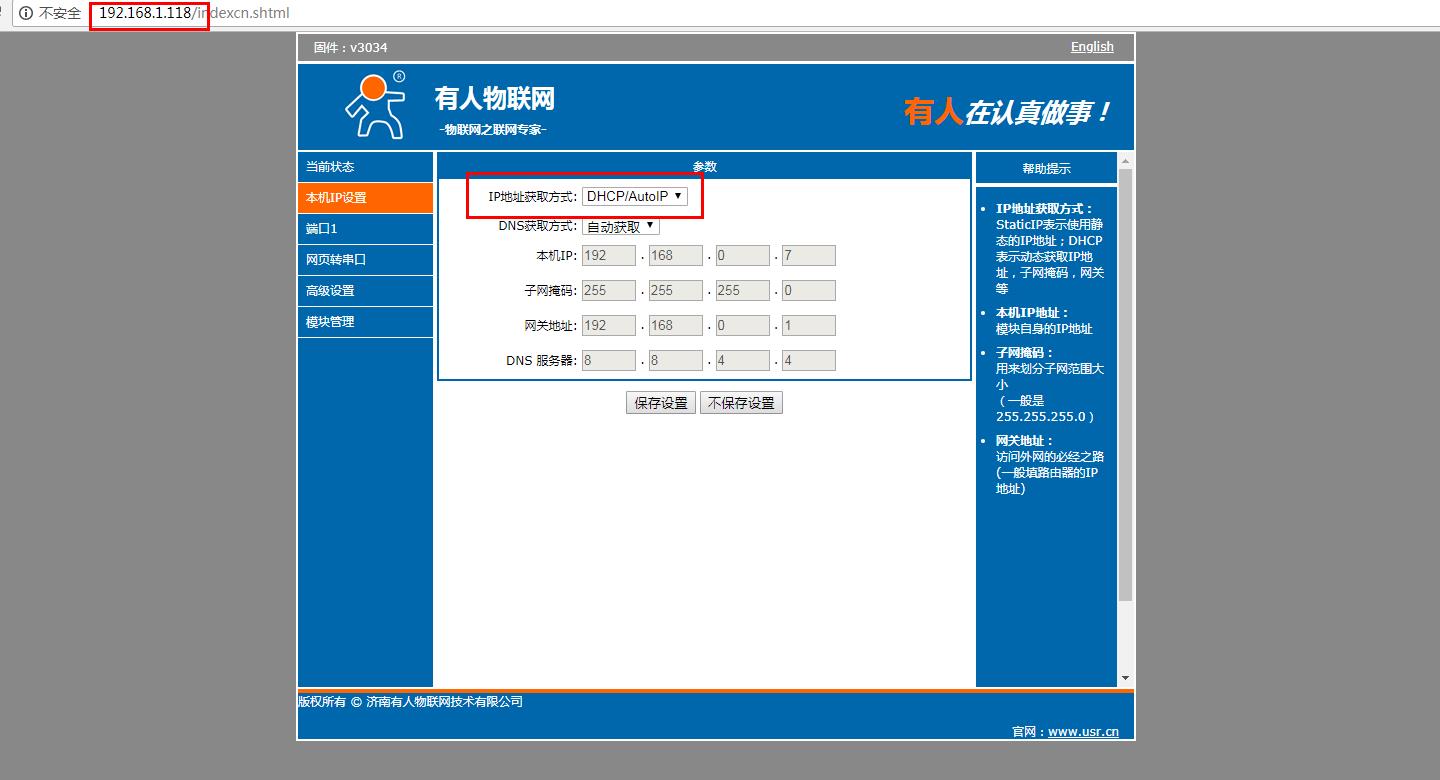

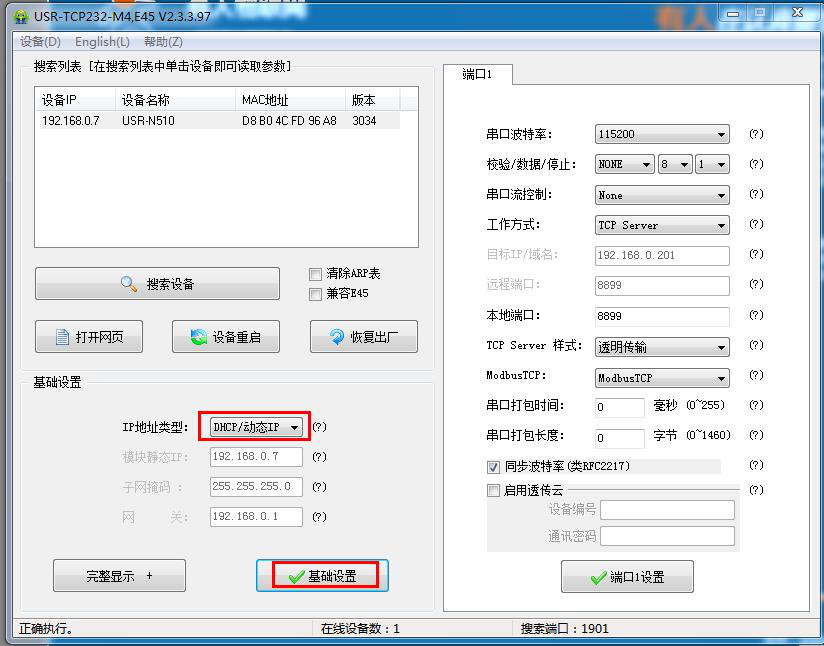

USR-N510網口用網線接路由器，電腦也連接同一個路由器。USR-N510用M4設置軟件設置DHCP，動態獲取IP。
2、網絡搜索IP：

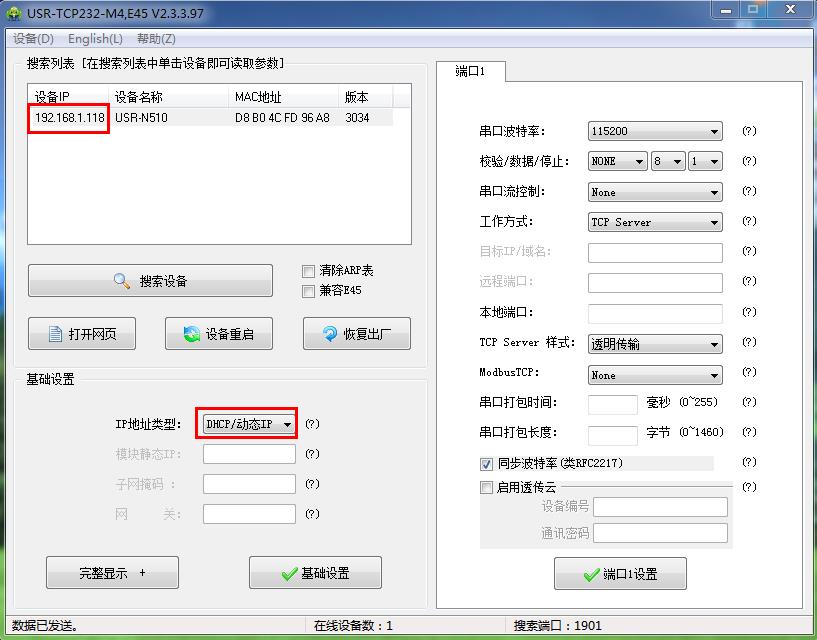

用M4設置軟件搜索USR-N510的IP 192.168.1.118
3、N510設置TCP server，虛擬串口設置TCP client：
在電腦打開瀏覽器，輸入靜態IP192.168.1.118 登錄USR-N510的內置網頁。
登錄用戶名是admin，密碼是admin。

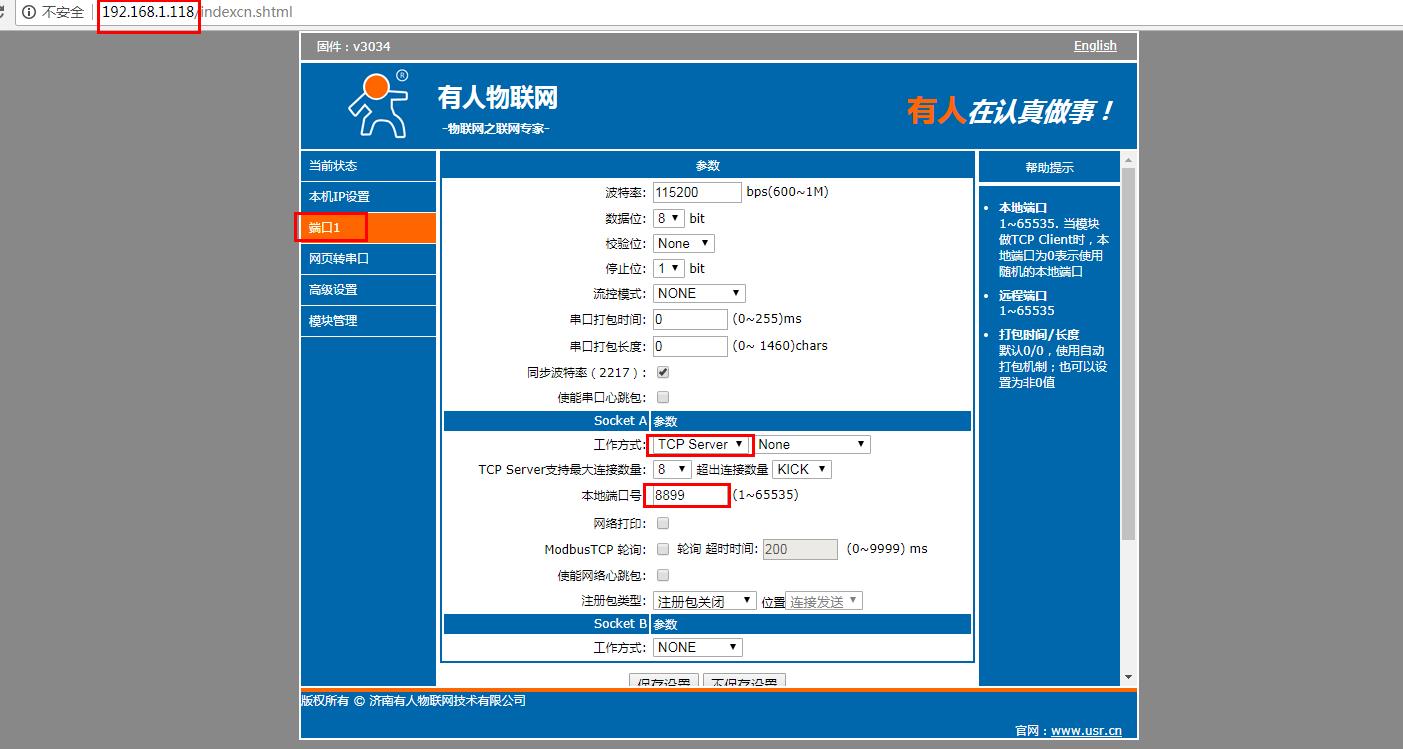

網頁檢查串口參數，工作方式設置TCP server，本地端口號默認是8899

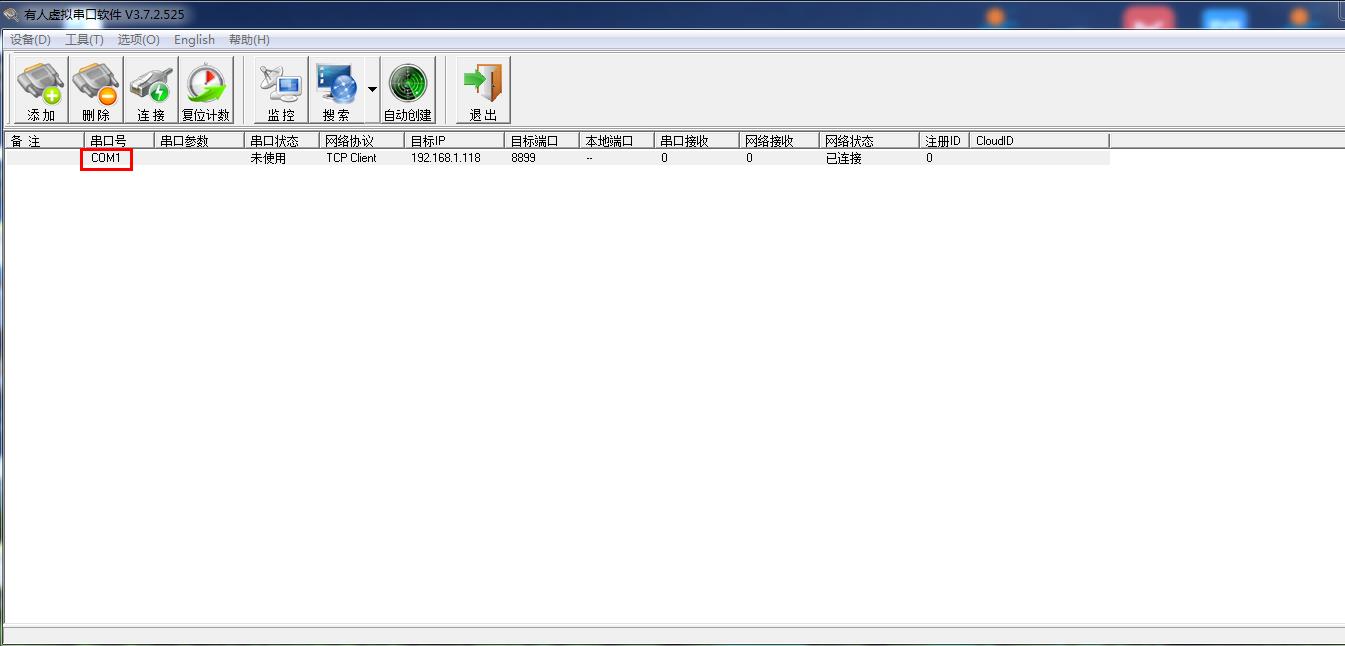

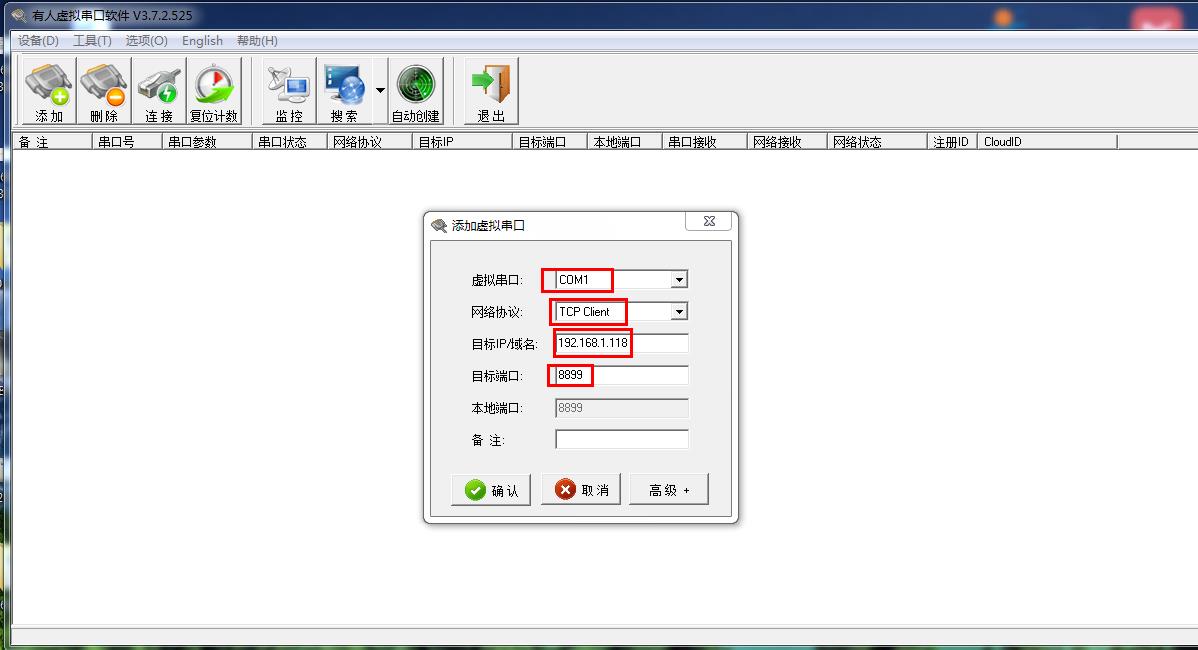

虛擬串口軟件手動添加一個COM1，網絡協議設置TCP client，目標IP填192.168.1.118，目標端口填8899。
在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。
分別打開USR-N510實際串口COM38，虛擬串口COM1。
串口參數設置和USR-N510串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。
4、N510設置TCP client，虛擬串口設置TCP server：

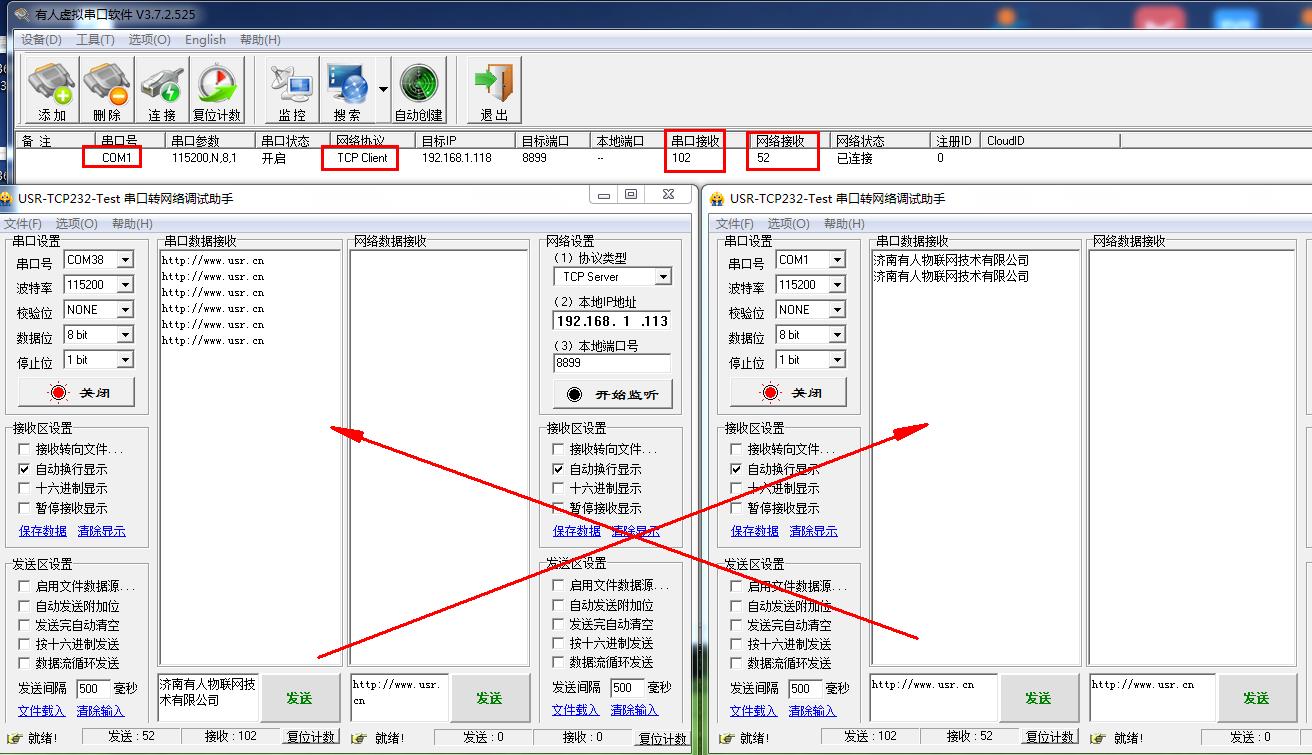

網頁檢查串口參數，工作方式設置TCP client，本地端口號設置23，遠程端口設置8899，本地端口不要設置和其他端口重復。本地端口也可以設置為0，建立TCP連接后，本地端口是隨機分配的。遠程服務器地址填虛擬串口軟件所在電腦的IP。192.168.1.113
虛擬串口軟件手動添加一個COM1，網絡協議設置TCP server，本地端口填8899。

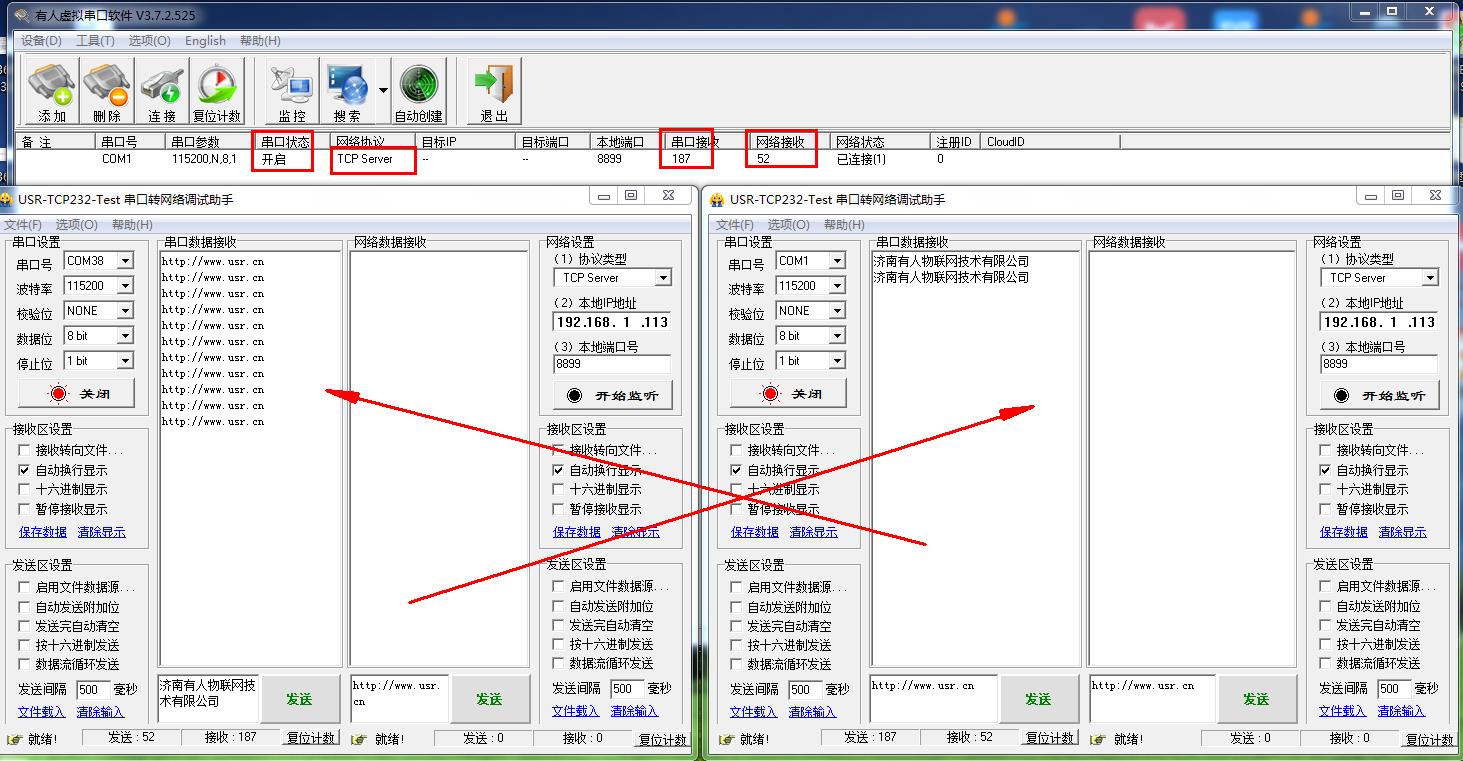

在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。
分別打開USR-N510實際串口COM38，虛擬串口COM1。
串口參數設置和USR-N510串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。
