第11頁304工作模式

http://www.ggxxsw.cn/Product/72.html

虛擬串口軟件下載連接

http://www.ggxxsw.cn/Download/257.html

M0設置軟件下載連接

備注：建議使用時，304設置TCP client，虛擬串口設置TCP server

304使用的是485，半雙工，數據不能雙向同時傳輸。

一、調試方法準備工作：

USR-TCP232-304使用直流電源適配器5V供電。只能5V供電。

USR-TCP232-304 用USB-RS485串口線接電腦和USR-TCP232-304。

USR-TCP232-304網口用網線連接電腦網口，電腦IP和USR-TCP232-304的IP設置同一網段。

（或者USR-TCP232-304網口用網線接路由器，電腦也連接同一個路由器。USR-TCP232-304用串口設置軟件設置DHCP，動態獲取IP）

二、靜態IP時USR-TCP232-304與虛擬串口通訊：

1、硬件連接：

USR-TCP232-304使用直流電源適配器5V供電。只能5V供電。

USR-TCP232-304 用USB-RS485串口線接電腦和USR-TCP232-304。

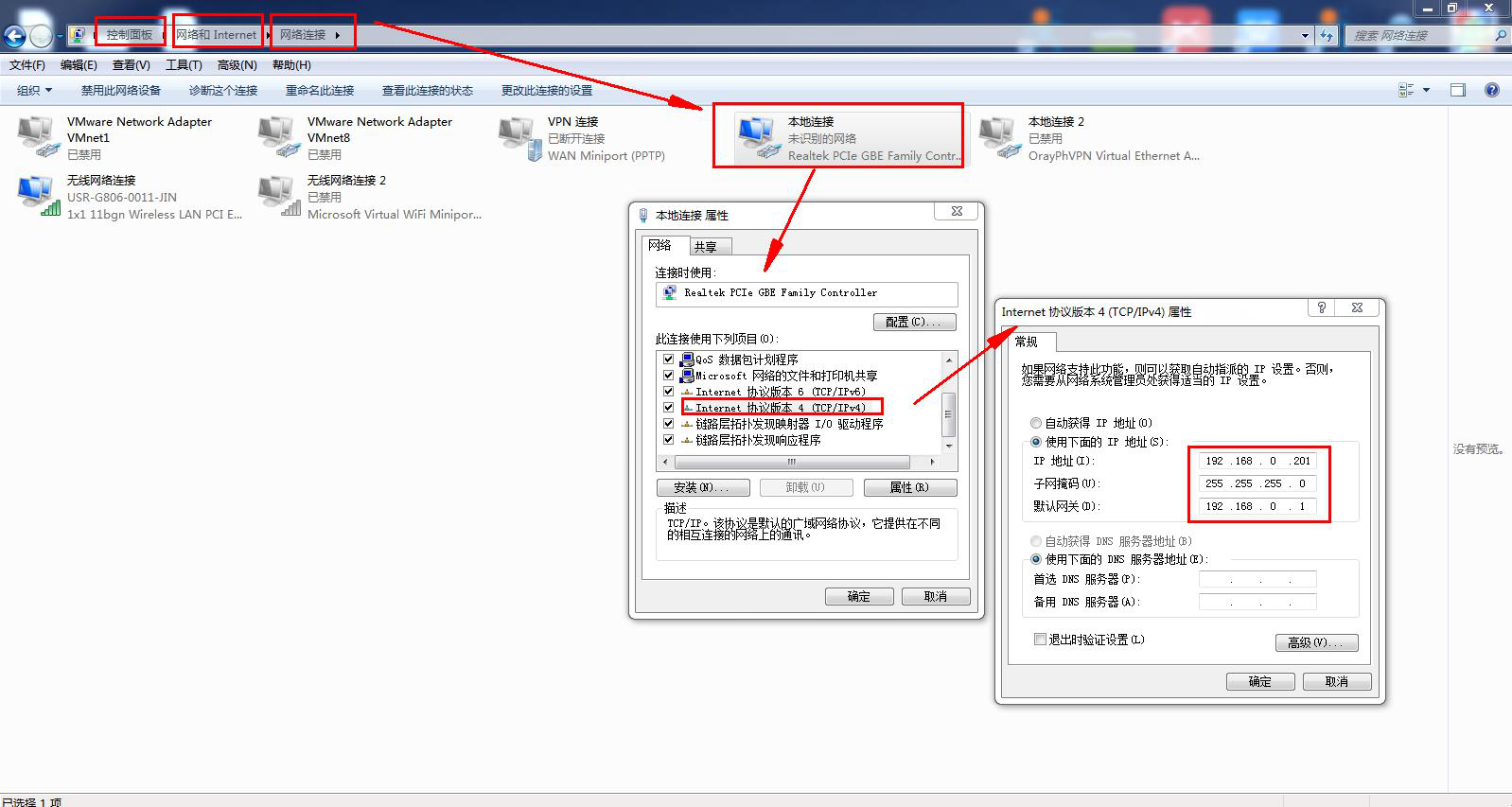

USR-TCP232-304網口用網線連接電腦網口，電腦IP和USR-TCP232-304的IP設置同一網段。USR-TCP232-304默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.1.1。

2、網絡搜索IP：

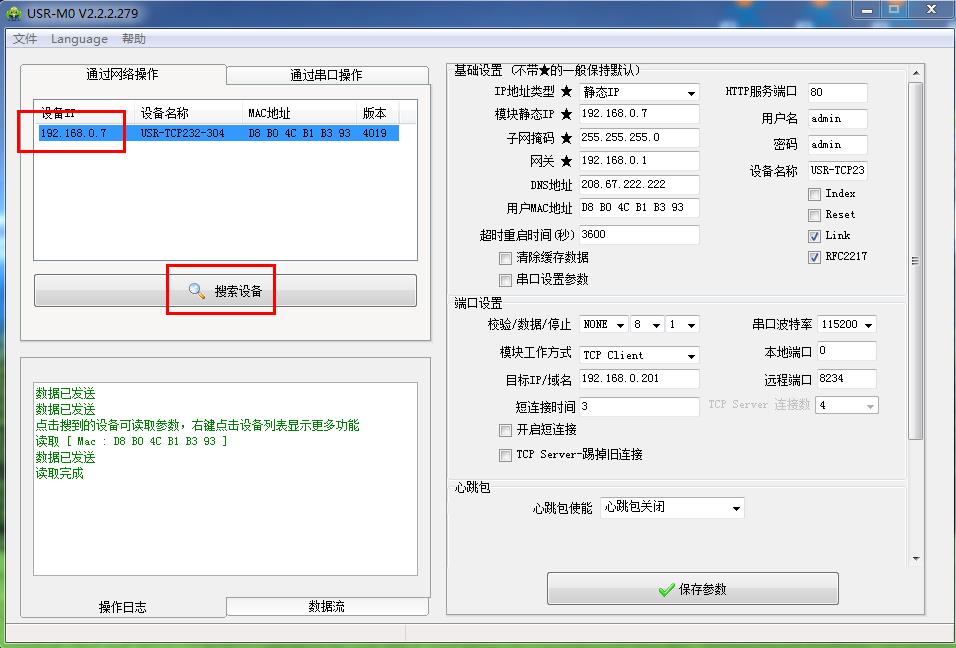

用M0設置軟件搜索USR-TCP232-304的IP。確認是192.168.0.7

3、304設置TCP server，虛擬串口設置TCP client：

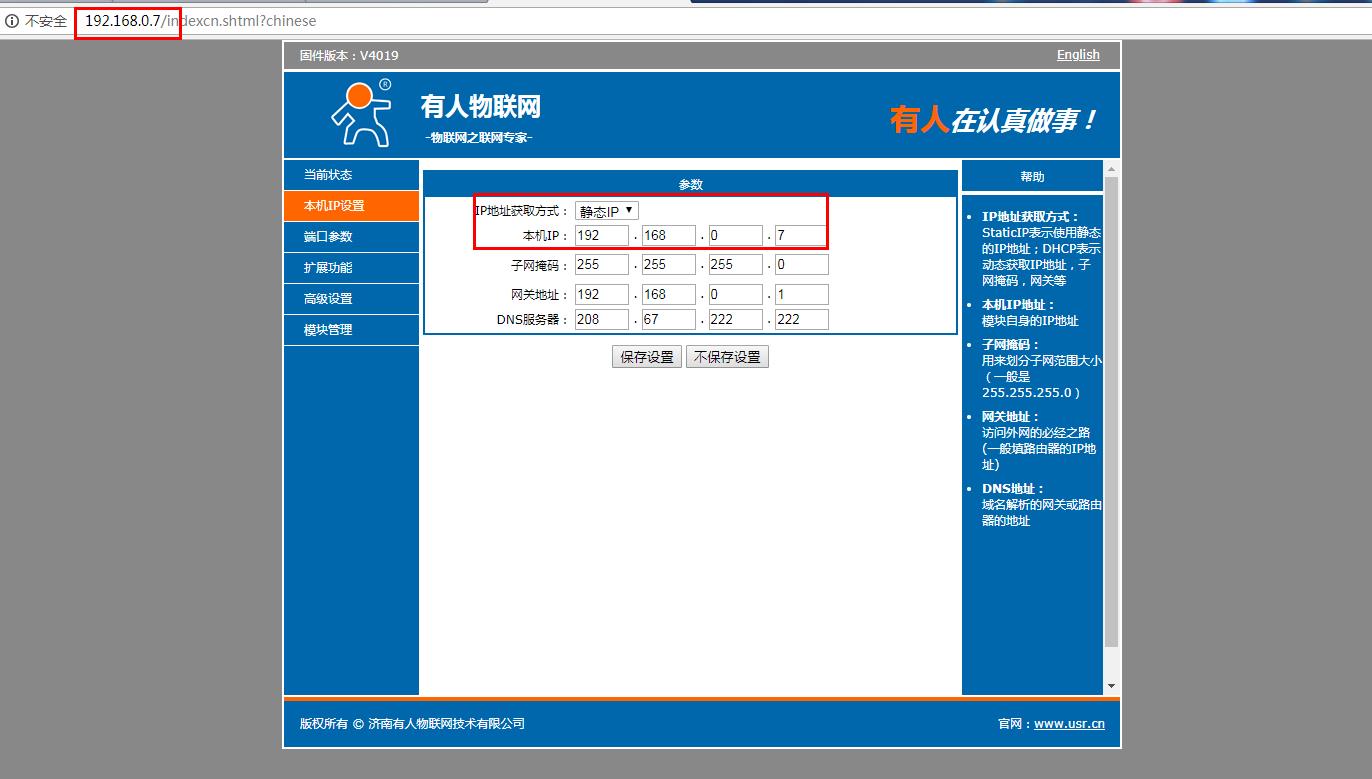

在電腦打開瀏覽器，輸入靜態IP192.168.0.7 登錄USR-TCP232-304的內置網頁。

登錄用戶名是admin，密碼是admin。

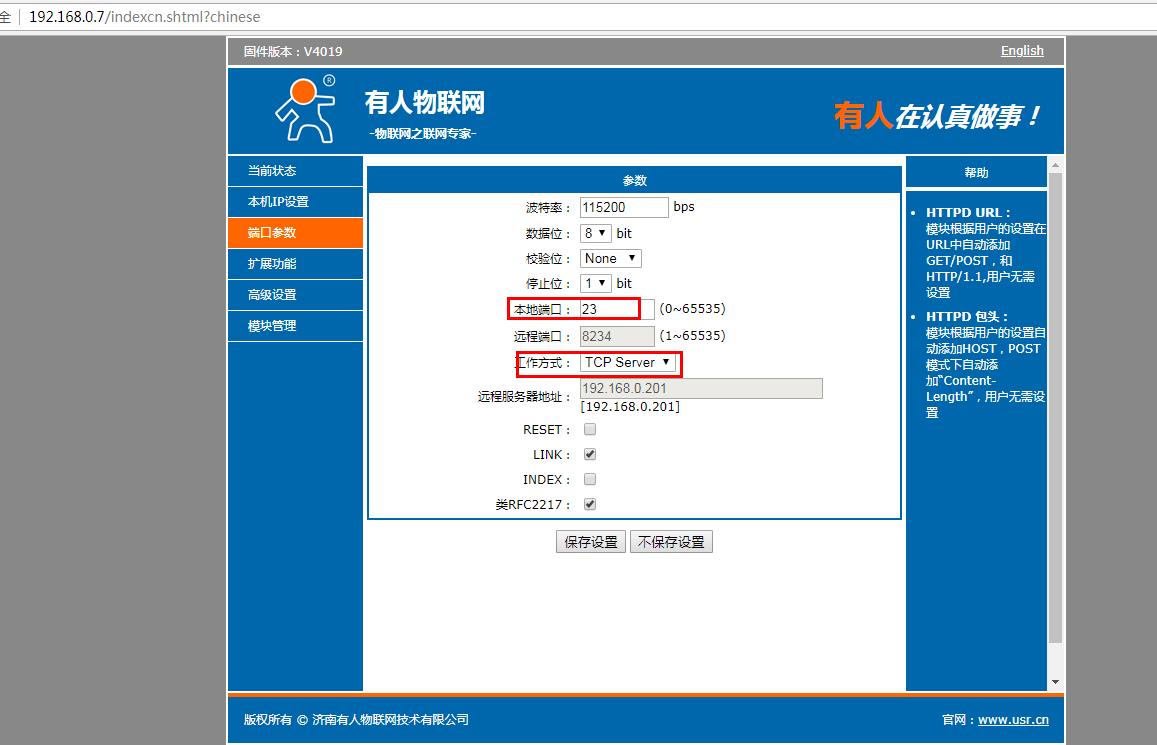

網頁檢查串口參數，工作方式設置TCP server，本地端口號默認是23，網頁設置參數保存設置，需要重啟304.

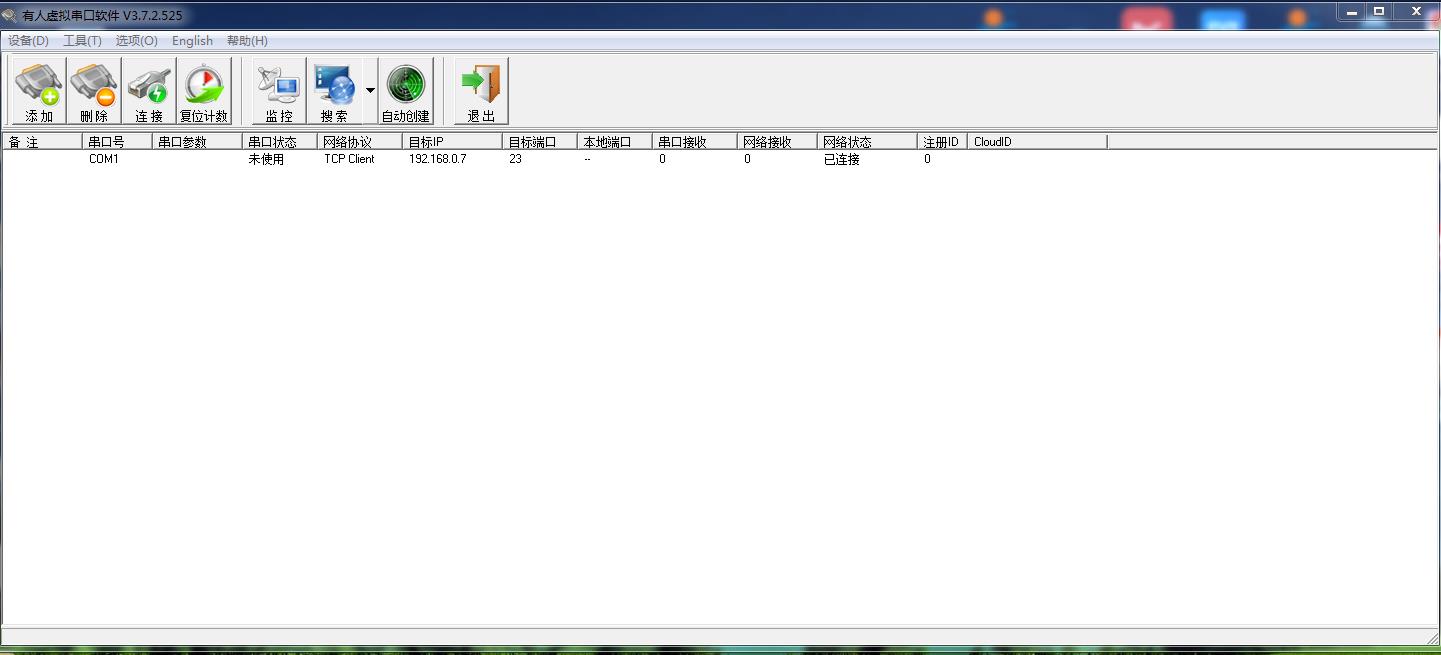

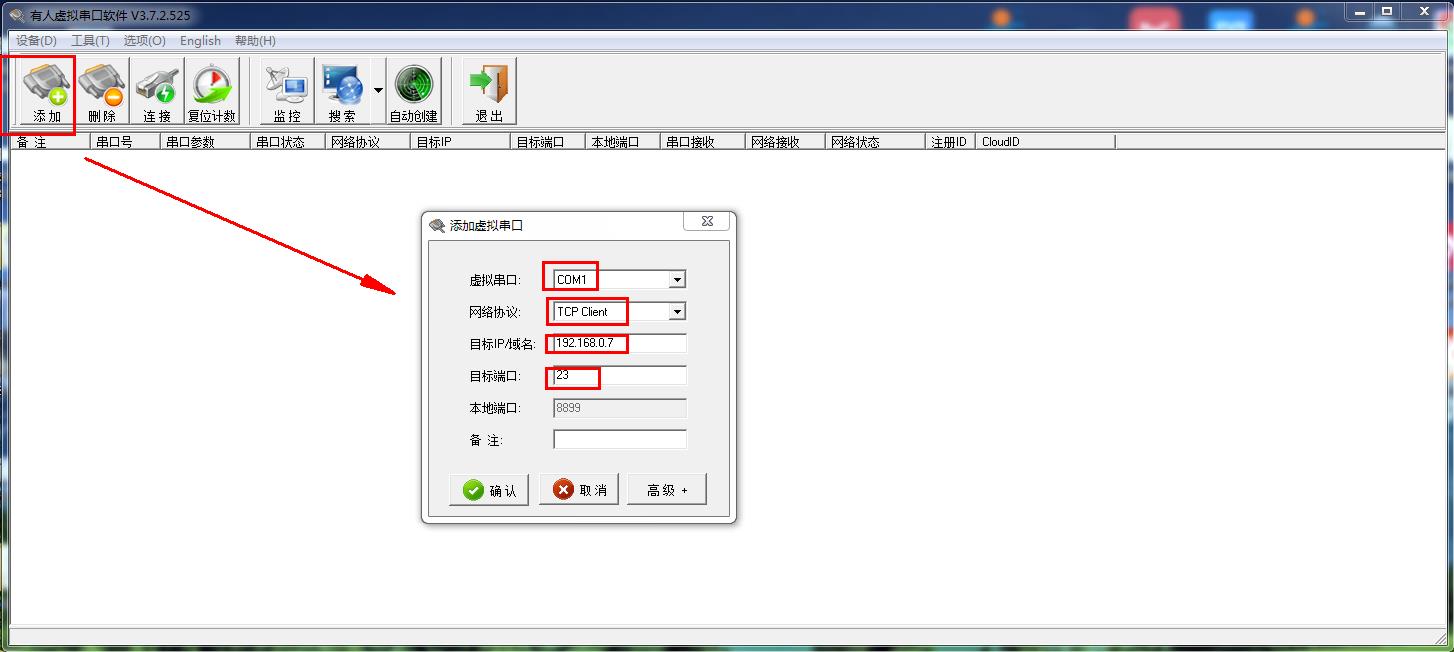

虛擬串口軟件手動添加一個COM1，網絡協議設置TCP client，目標IP填192.168.0.7，目標端口填23。

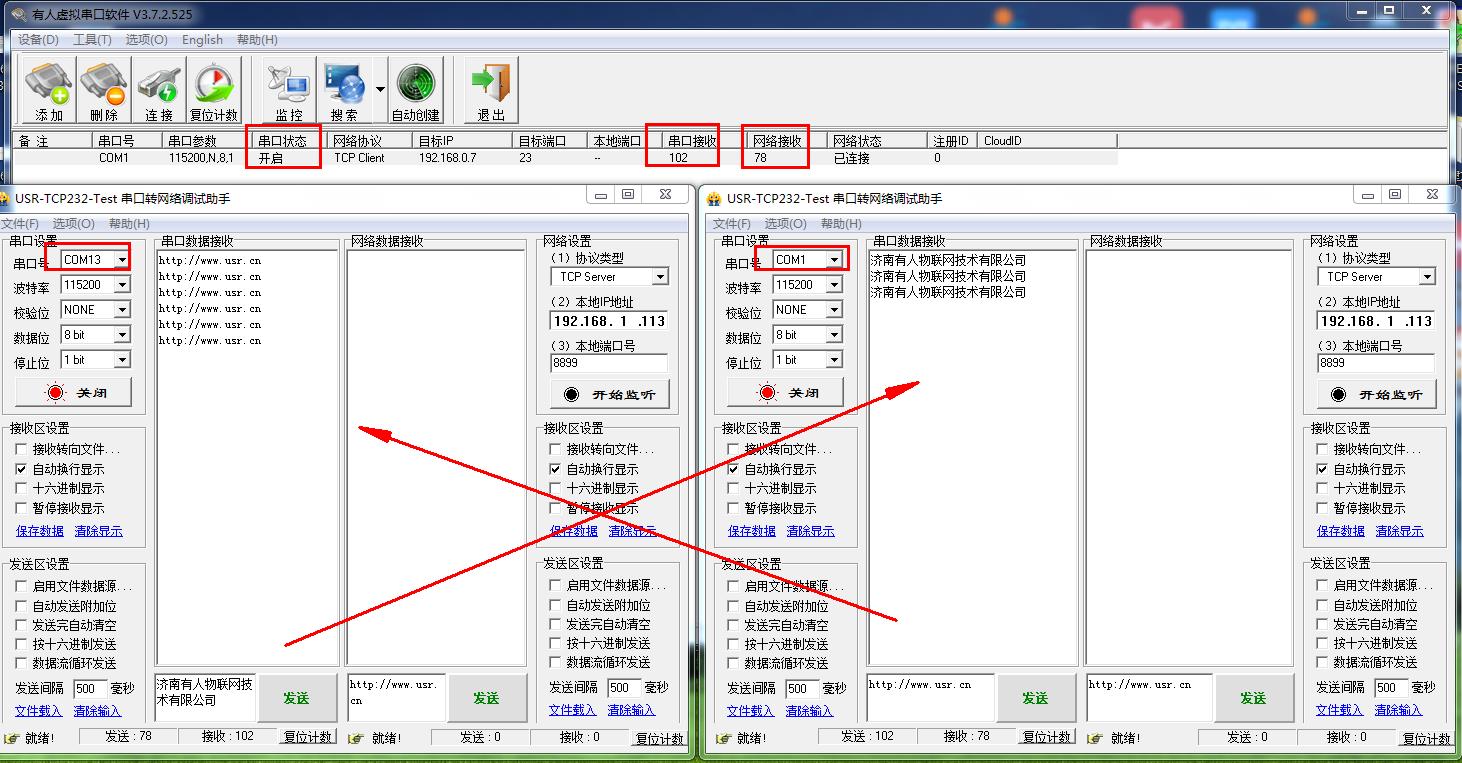

在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。

分別打開USR-TCP232-304實際串口COM13，虛擬串口COM1。

串口參數設置和USR-TCP232-304串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。

4、304設置TCP client，虛擬串口設置TCP server：

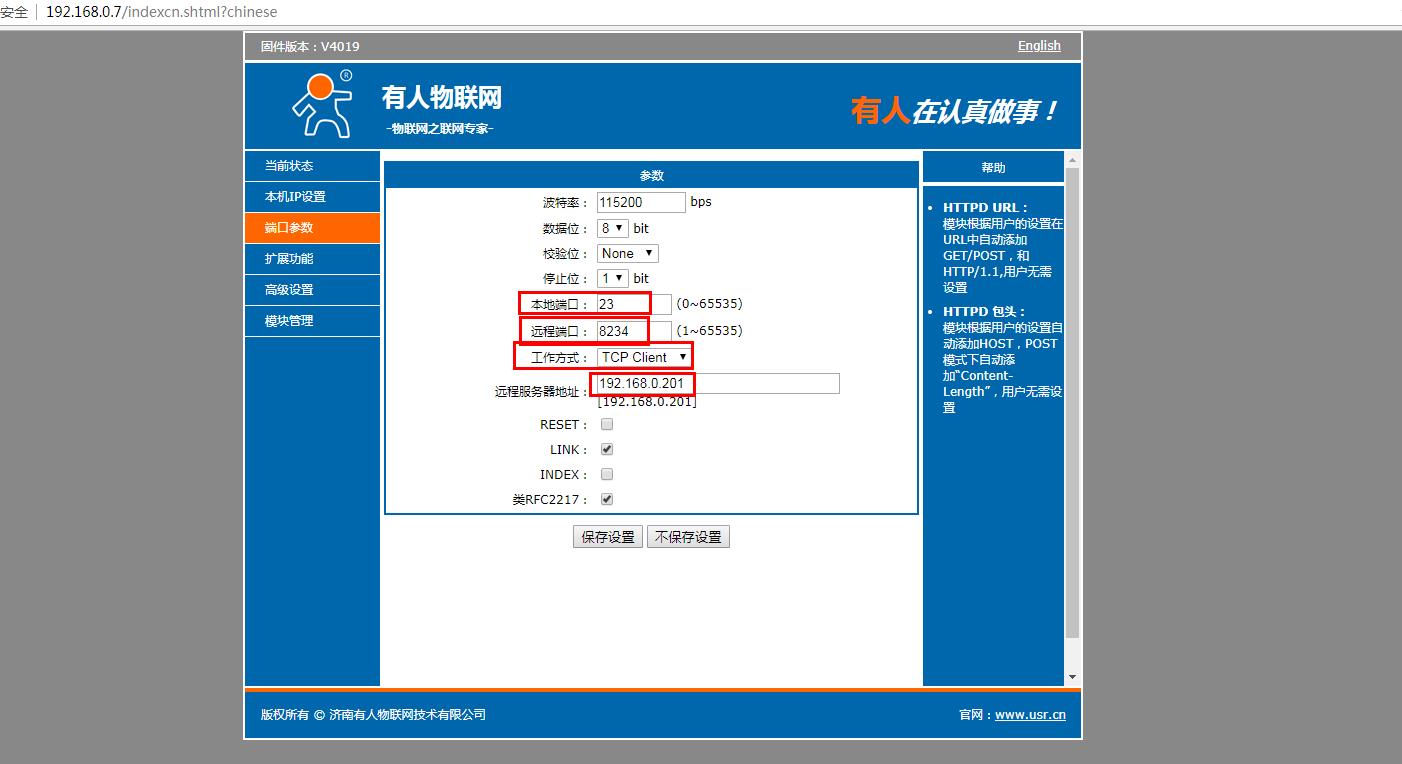

網頁檢查串口參數，工作方式設置TCP client，本地端口號設置23，遠程端口設置8234，本地端口不要設置和其他端口重復。本地端口也可以設置為0，建立TCP連接后，本地端口是隨機分配的。遠程服務器地址填虛擬串口軟件所在電腦的IP。192.168.0.201

，網頁設置參數保存設置，需要重啟304.

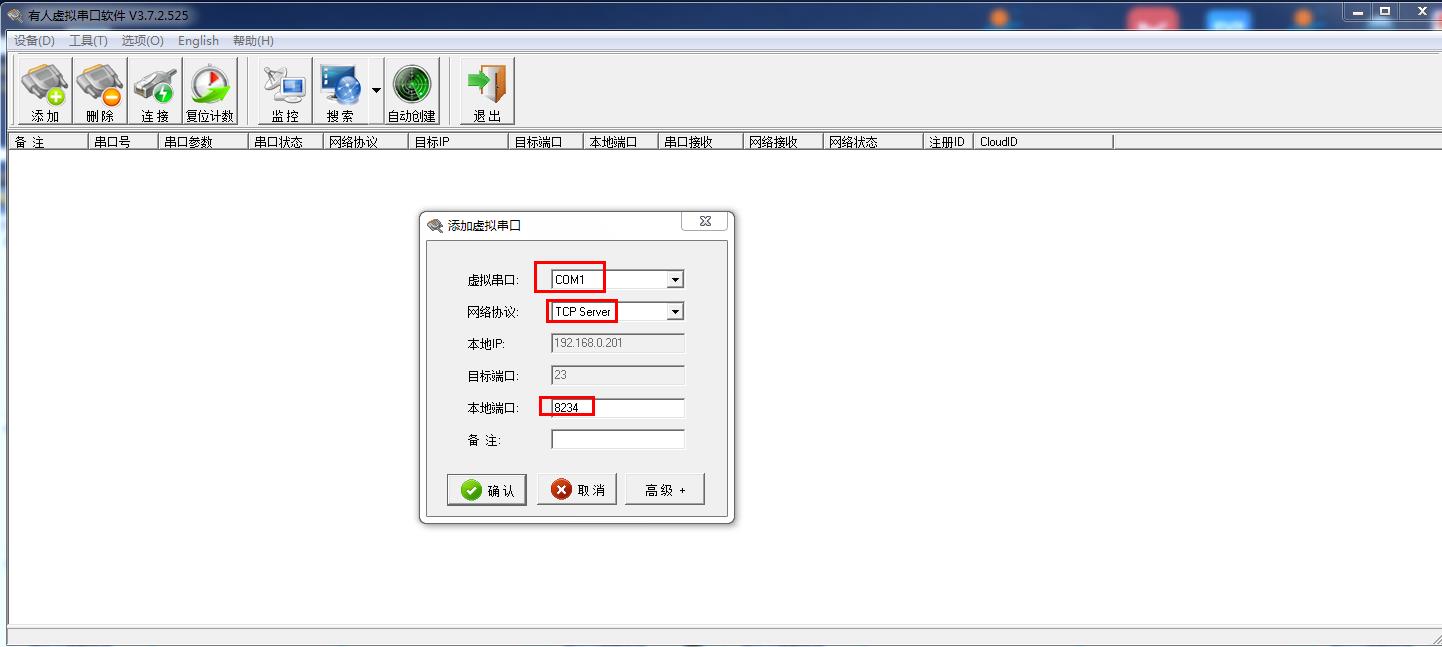

虛擬串口軟件手動添加一個COM1，網絡協議設置TCP server，本地端口填8234。

在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。

分別打開USR-TCP232-304實際串口COM13，虛擬串口COM1。

串口參數設置和USR-TCP232-304串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。

三、DHCP動態獲取IP時，USR-TCP232-304做MODBUS RTU從機：

1、硬件連接：

USR-TCP232-304使用直流電源適配器5V供電。只能5V供電。

USR-TCP232-304 用USB-RS485串口線接電腦和USR-TCP232-304。

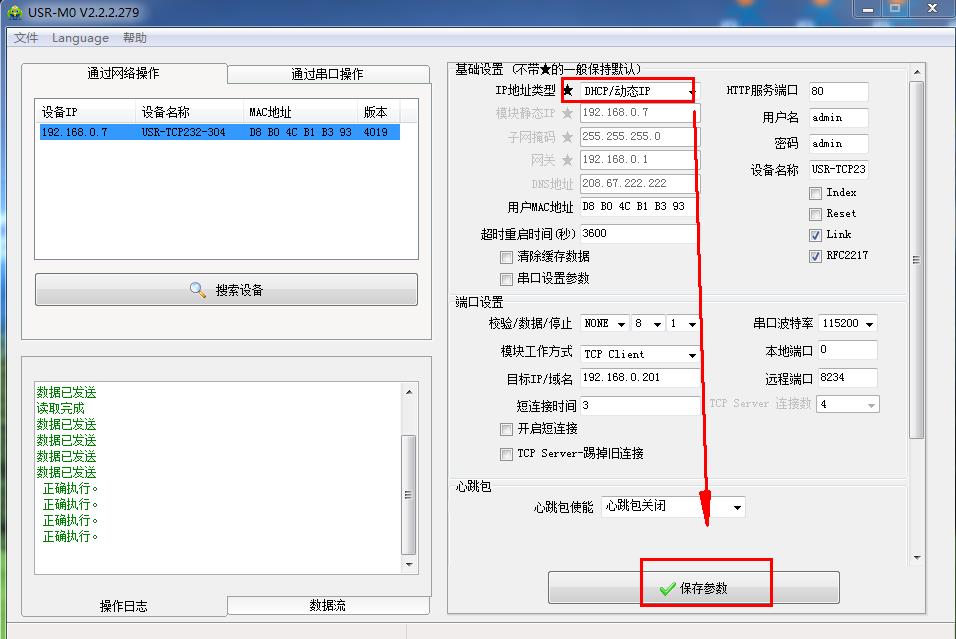

USR-TCP232-304網口用網線接路由器，電腦也連接同一個路由器。USR-TCP232-304用M4設置軟件設置DHCP，動態獲取IP。

2、網絡搜索IP：

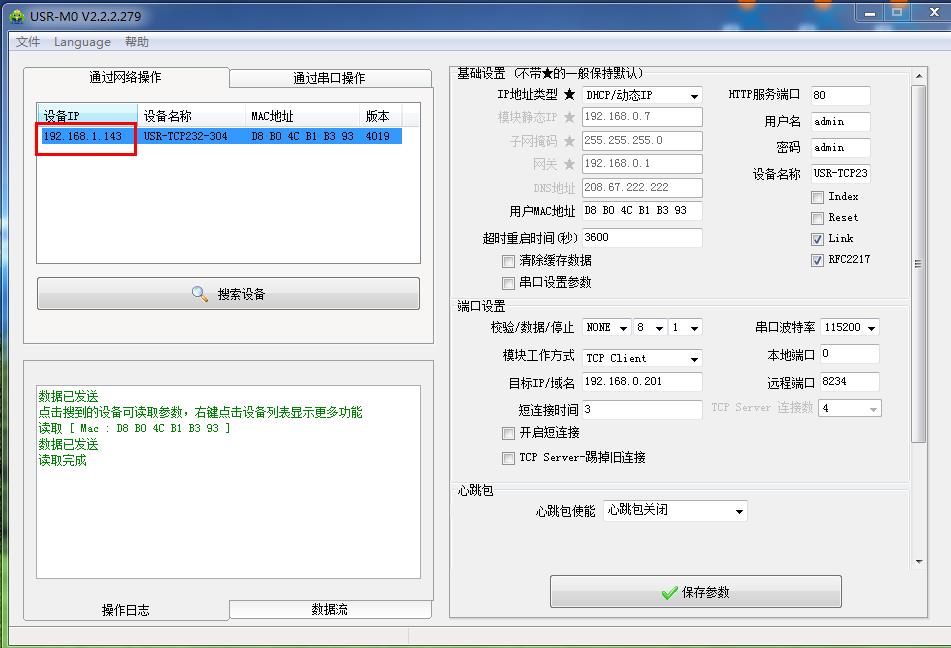

用M0設置軟件搜索USR-TCP232-304的IP 192.168.1.143

3、304設置TCP server，虛擬串口設置TCP client：

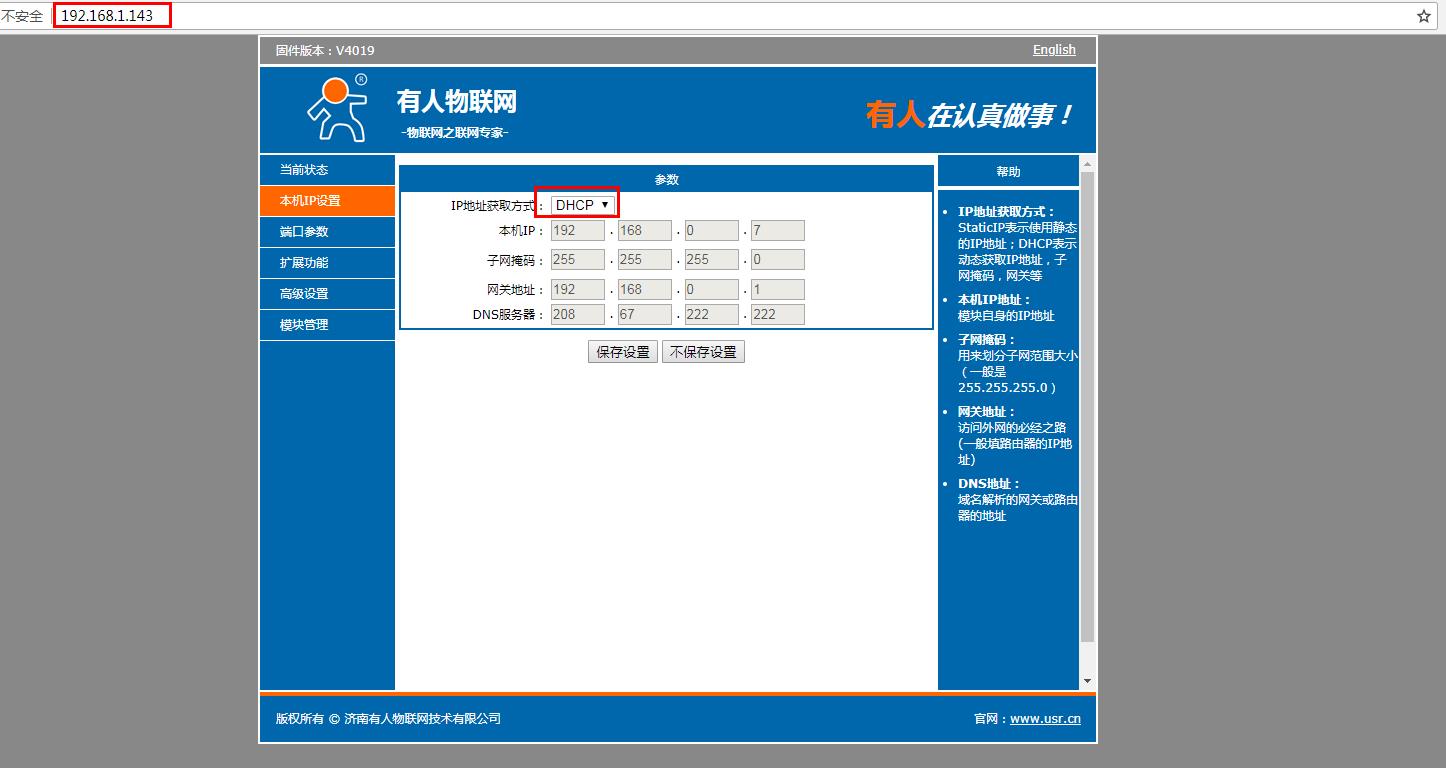

在電腦打開瀏覽器，輸入靜態IP192.168.1.143 登錄USR-TCP232-304的內置網頁。

登錄用戶名是admin，密碼是admin。

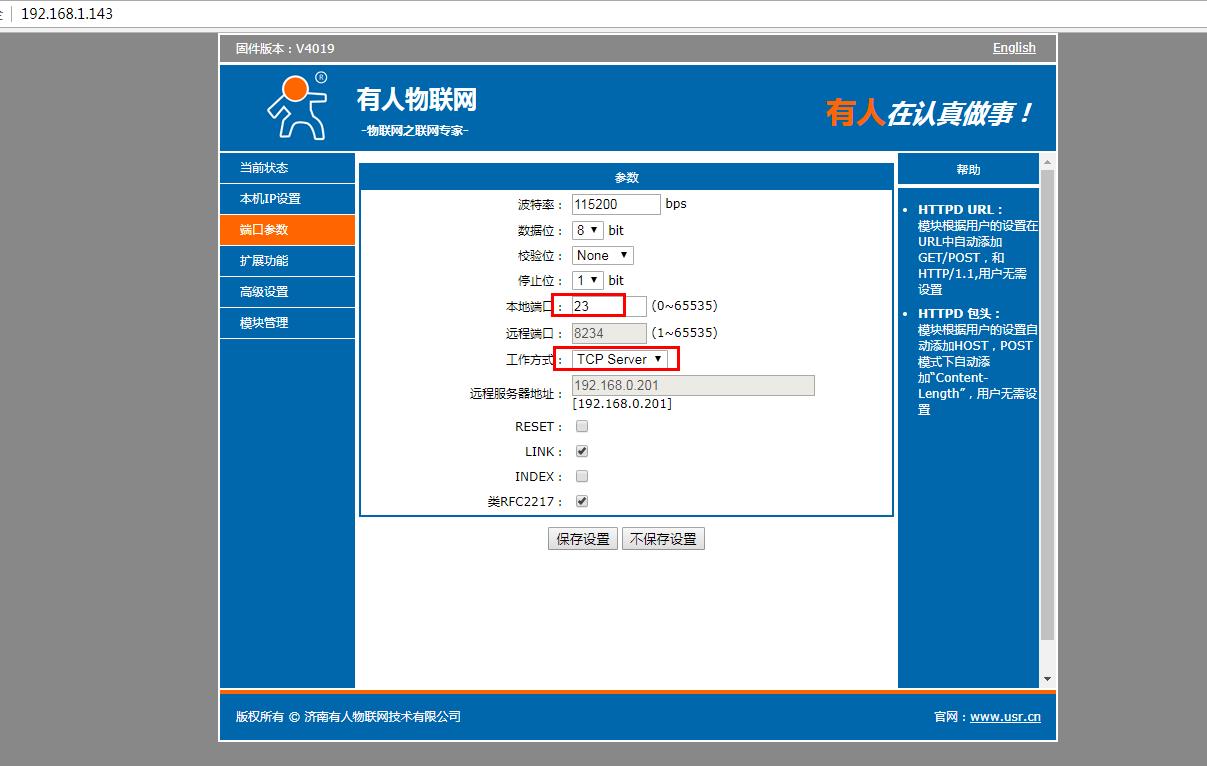

網頁檢查串口參數，工作方式設置TCP server，本地端口號默認是23，網頁設置參數保存設置，需要重啟304.

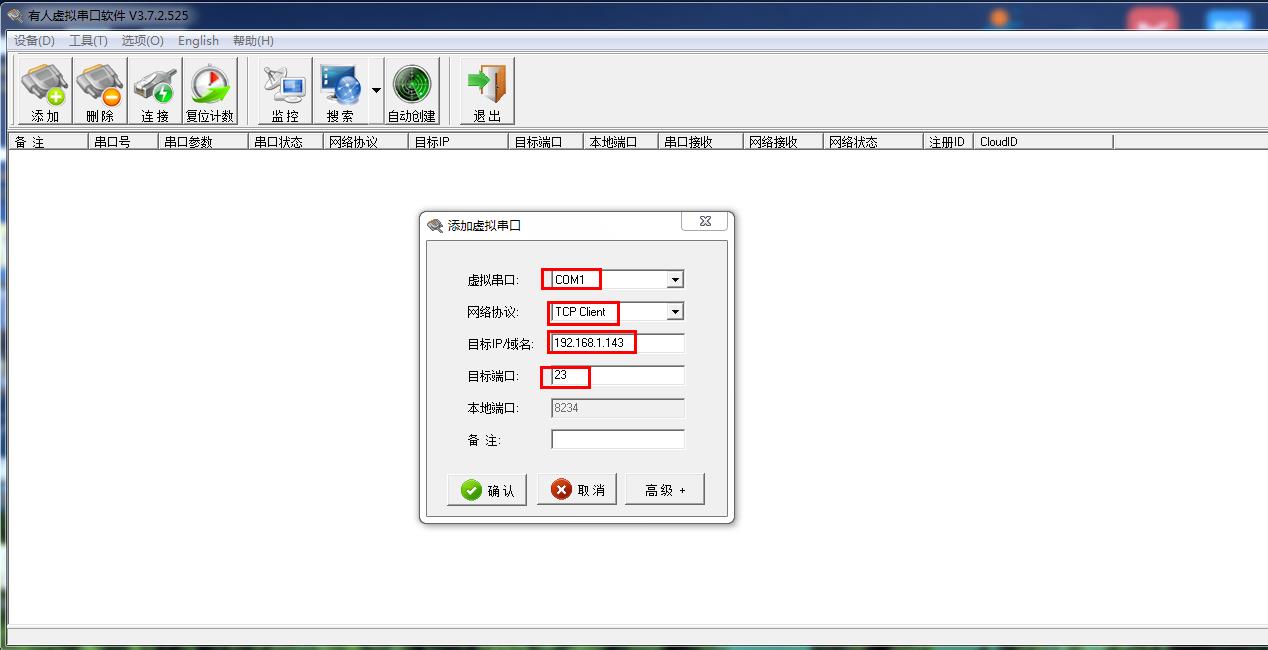

虛擬串口軟件手動添加一個COM1，網絡協議設置TCP client，目標IP填192.168.1.143，目標端口填23。

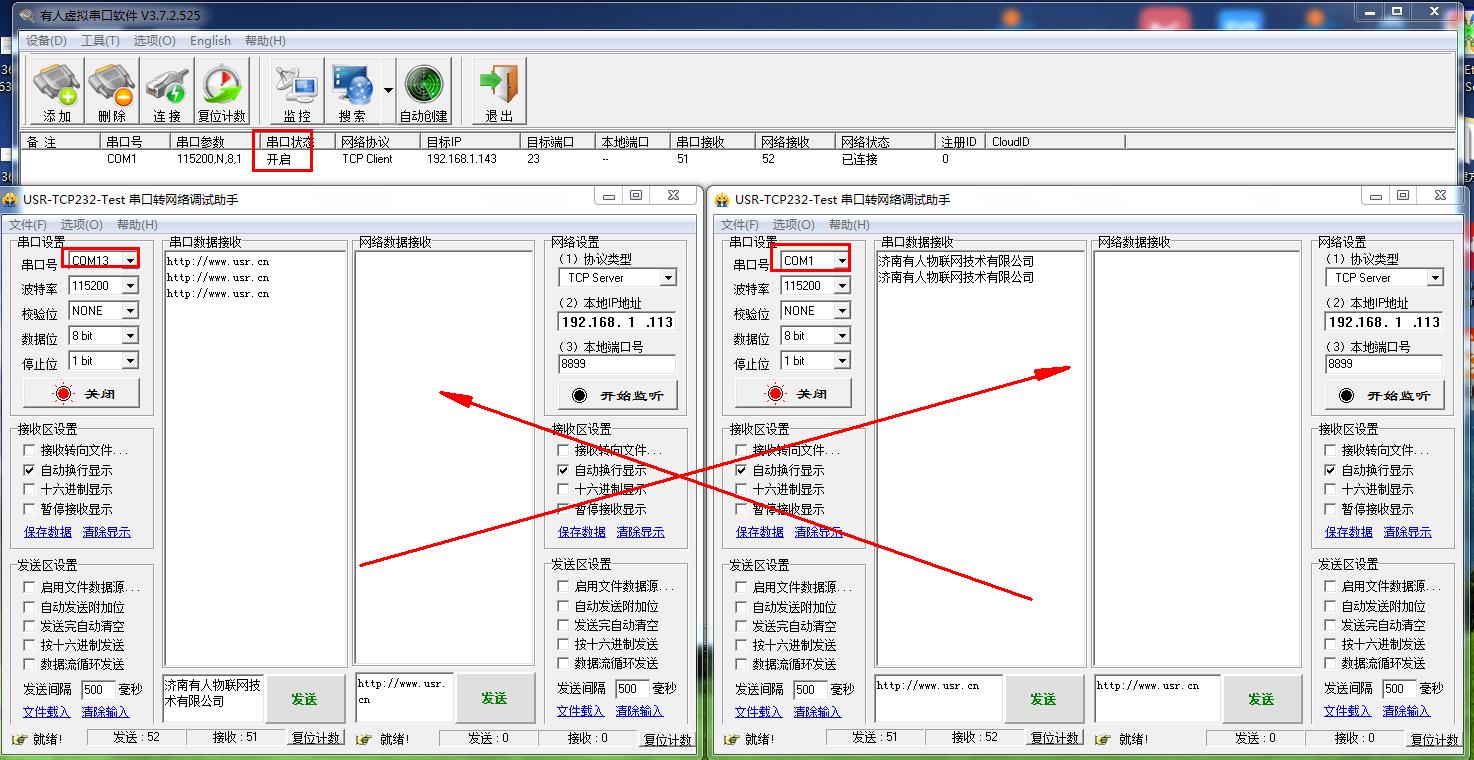

在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。

分別打開USR-TCP232-304實際串口COM13，虛擬串口COM1。

串口參數設置和USR-TCP232-304串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。

4、304設置TCP client，虛擬串口設置TCP server：

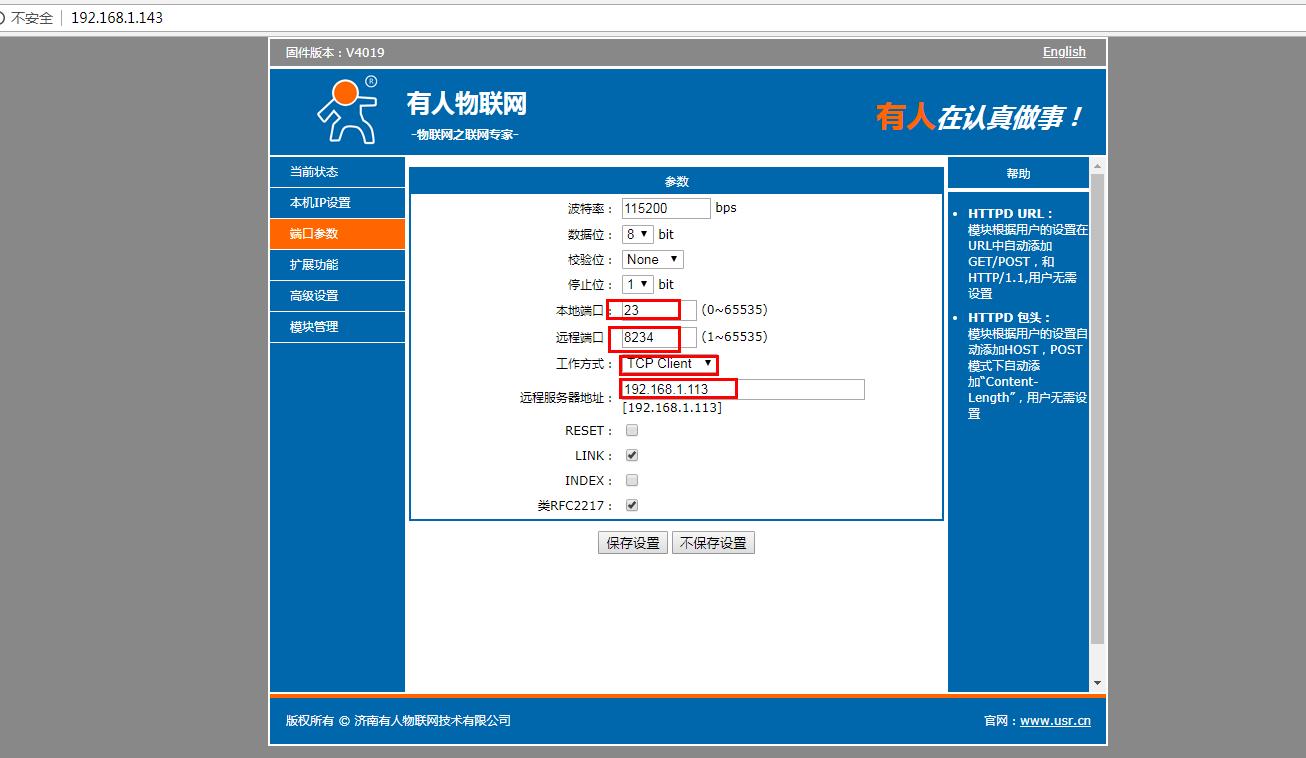

網頁檢查串口參數，工作方式設置TCP client，本地端口號設置23，遠程端口設置8234，本地端口不要設置和其他端口重復。本地端口也可以設置為0，建立TCP連接后，本地端口是隨機分配的。遠程服務器地址填虛擬串口軟件所在電腦的IP。192.168.1.113，

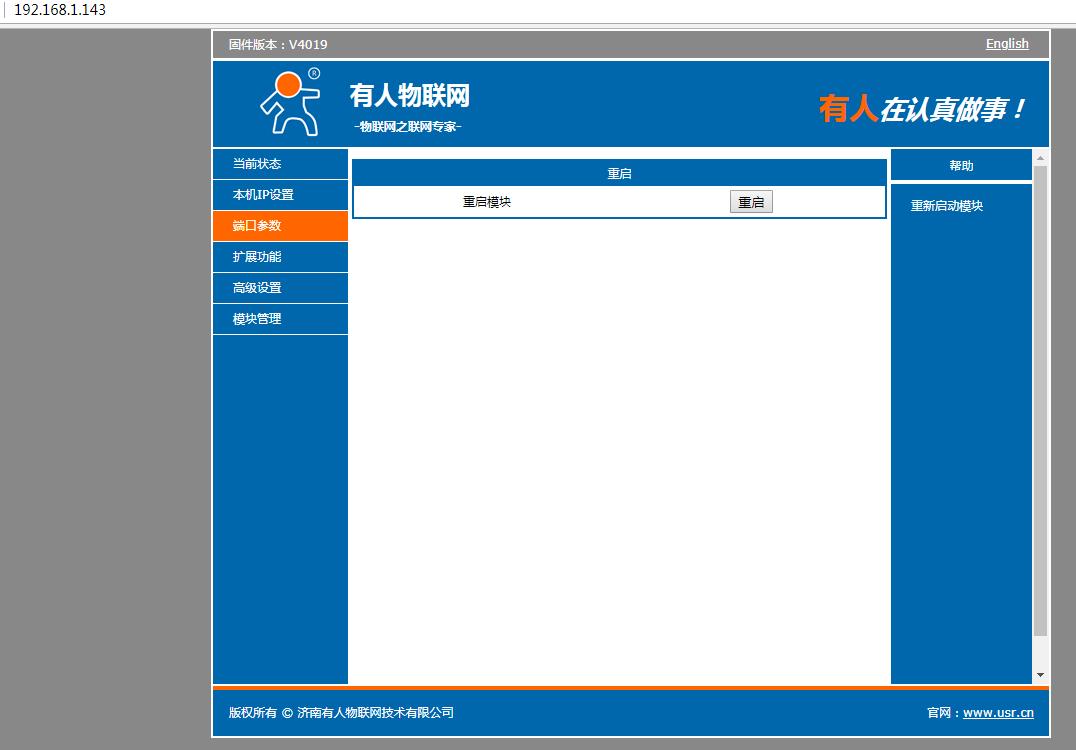

網頁設置參數保存設置，需要重啟304.

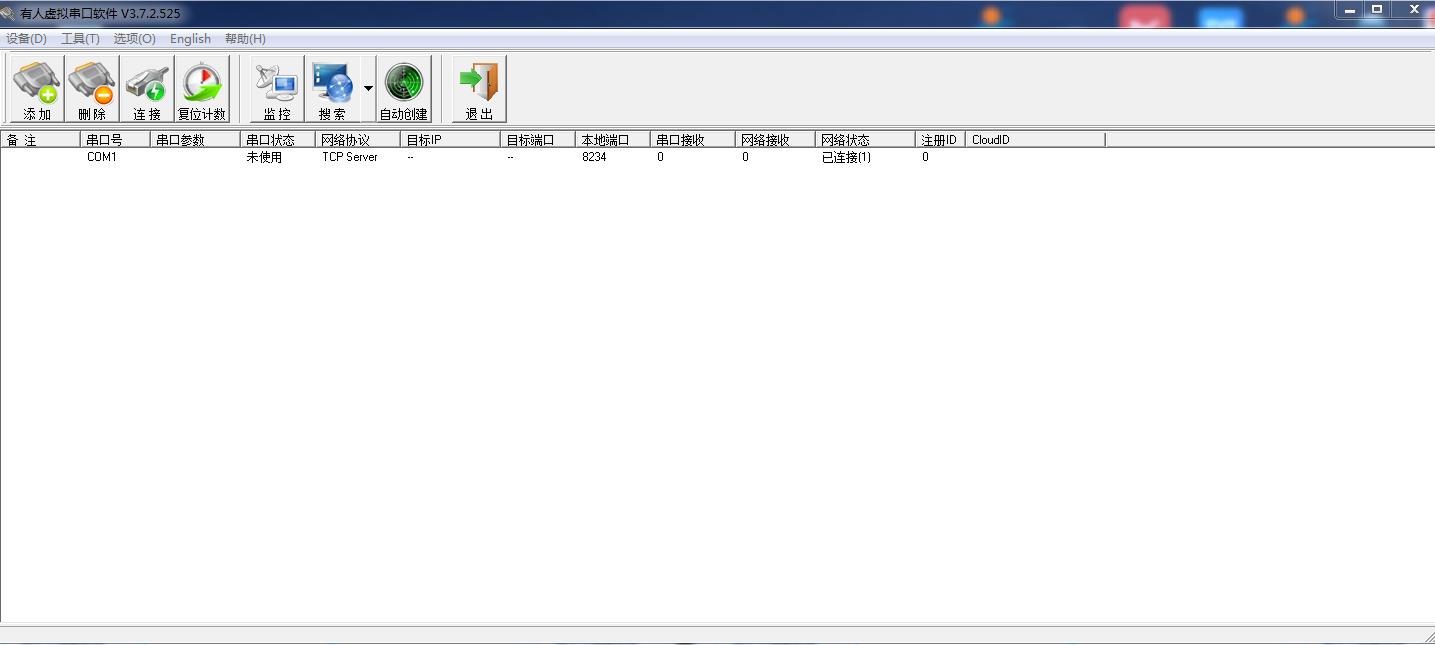

虛擬串口軟件手動添加一個COM1，網絡協議設置TCP server，本地端口填8234。

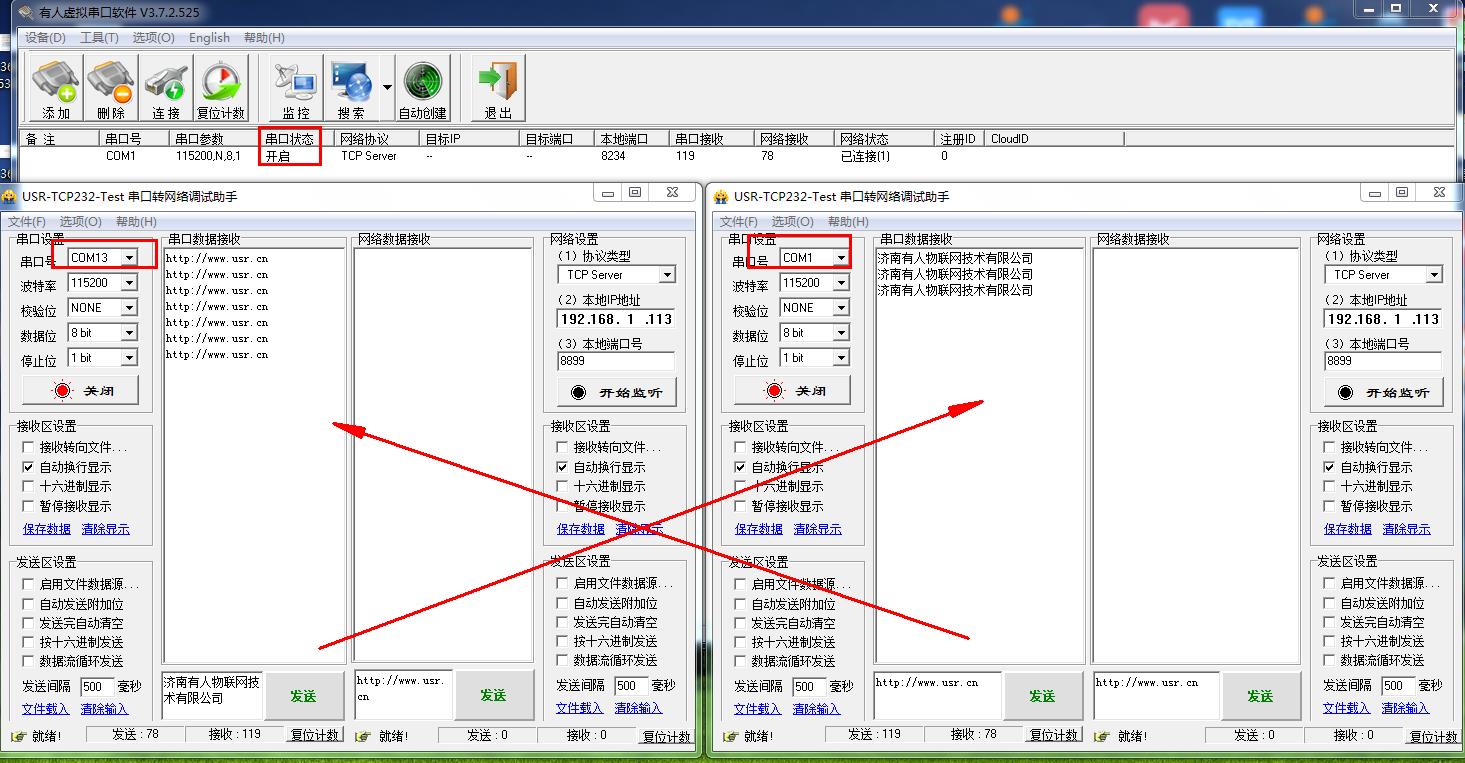

在電腦上，打開2個串口助手，USR-TCP232-TEST軟件。

分別打開USR-TCP232-304實際串口COM13，虛擬串口COM1。

串口參數設置和USR-TCP232-304串口參數一致，測試實際串口和虛擬串口之間的數據傳輸。
