設置步驟：

USR-W630使用直流5V或者12V電源適配器上電。

USR-W630設置AP模式，電腦連接USR-W630的wifi。

USR-W630反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

USR-W630用USB-RS232串口線連接電腦。

用USR-W630的IP 10.10.100.254 登錄USR-W630的網頁，然后設置橋接模式相關參數：

具體步驟如下：

最后測試TCP server工作模式下，串口和網絡的數據透傳。

在電腦上用USR-TCP232-TEST軟件測試，打開COM口，網絡端設置參數。

一、登錄USR-W630內置網頁

1、USR-W630使用直流5V或者12V電源適配器上電。

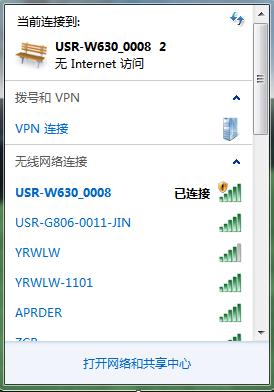

2、USR-W630默認是AP模式，電腦連接USR-W630的wifi。

USR-W630反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

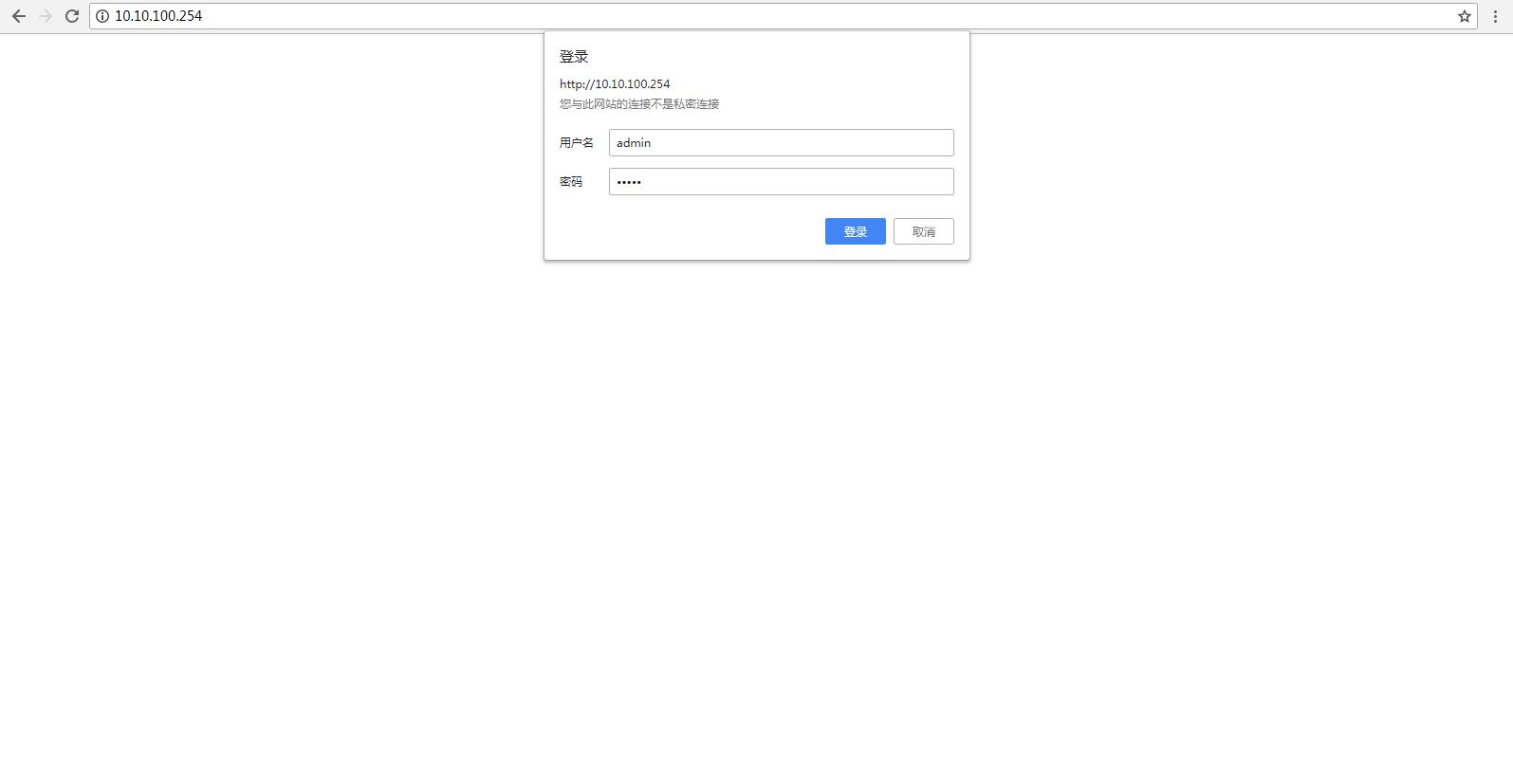

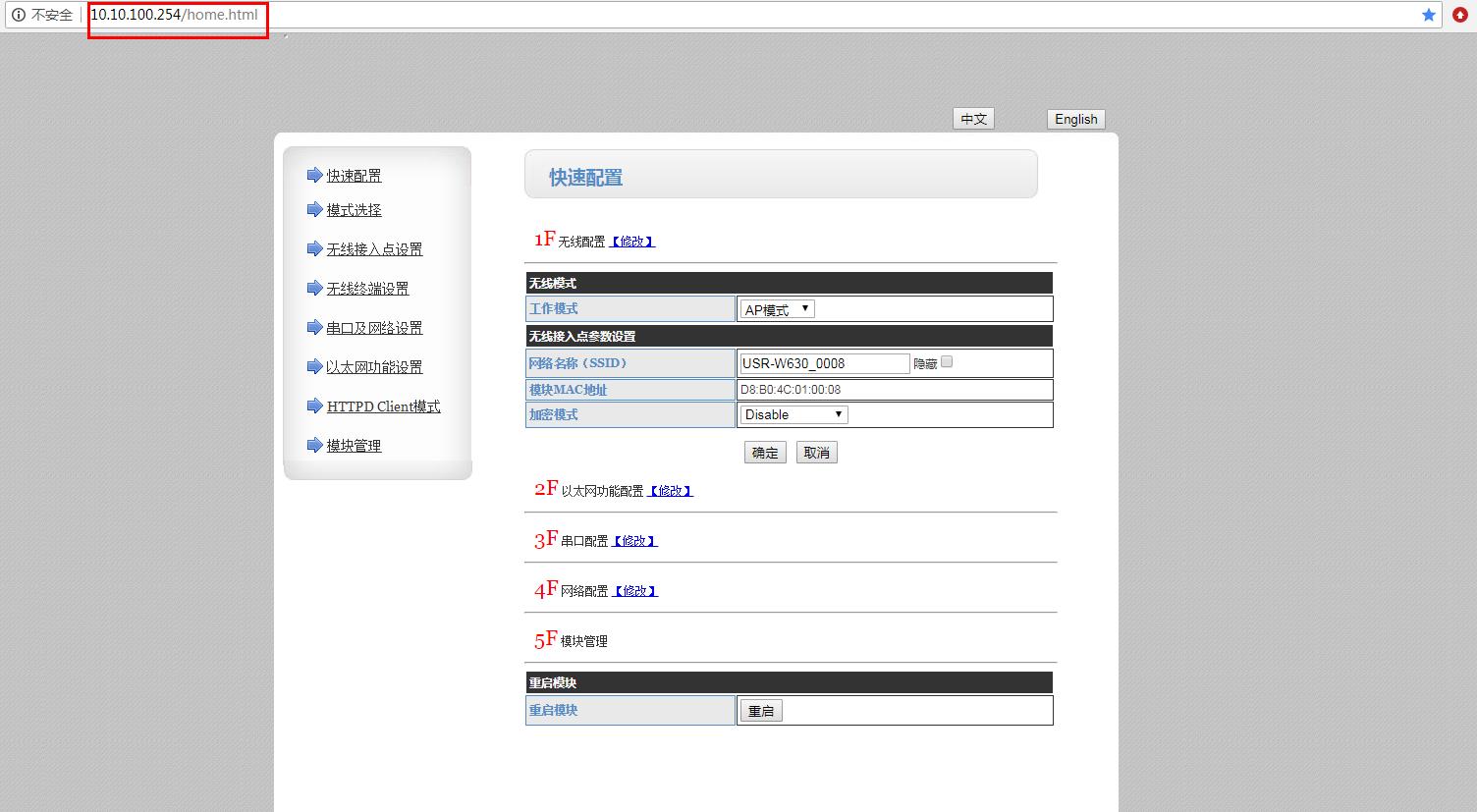

3、使用USR-W630默認IP，10.10.100.254，在瀏覽器輸入登錄USR-W630內置網頁，登錄名是admin，登錄密碼admin。

二、設置USR-W630工作模式

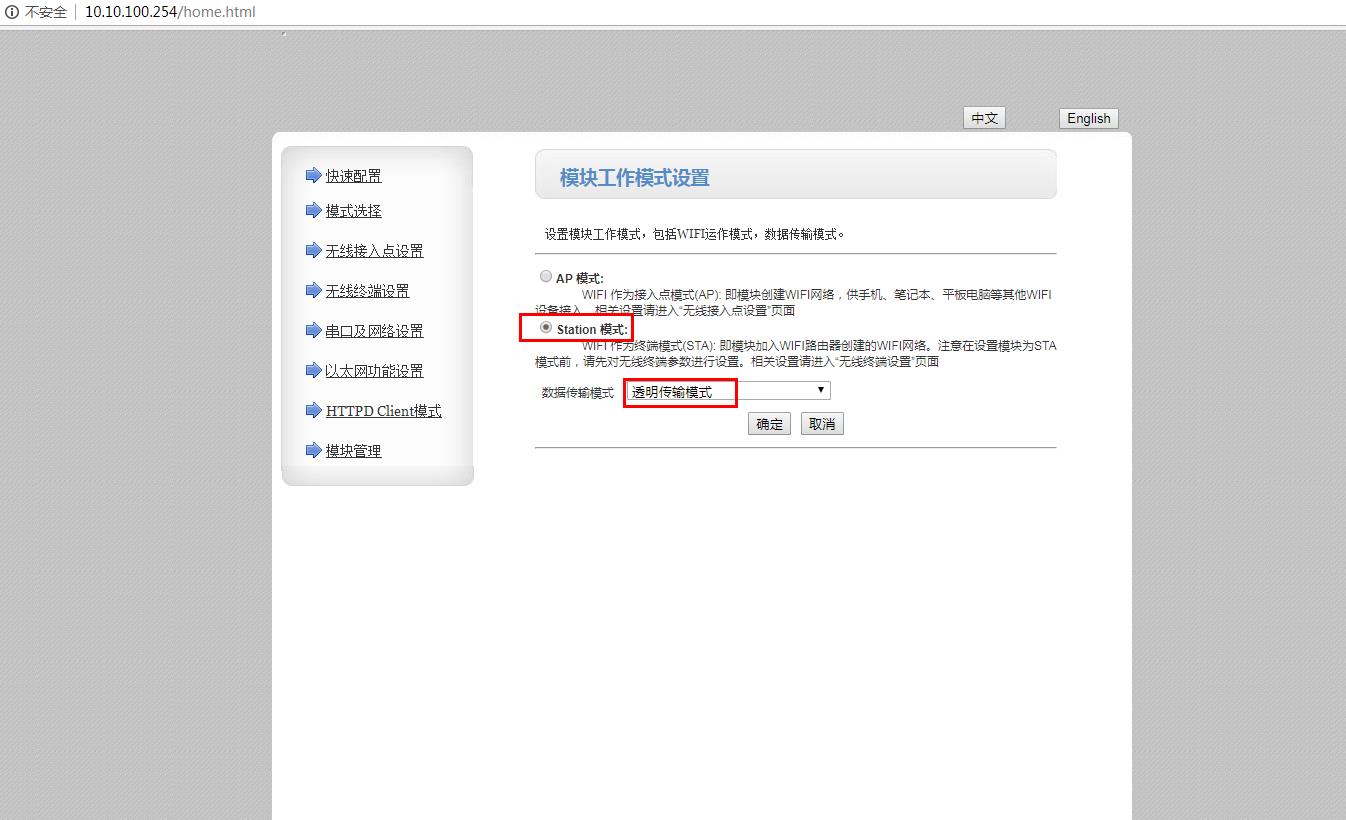

1、登錄之后，在模式選擇中，將USR-W630的工作模式從默認AP模式改為STA模式，點擊確定，會跳出重啟提示，建議不要立刻重啟，需要所有網頁參數設置完畢之后，最后再重啟USR-W630。

備注：內置網頁設置參數，必須點擊確定保存，重啟生效，建議所有網頁參數設置完畢之后，最后再重啟USR-W630。

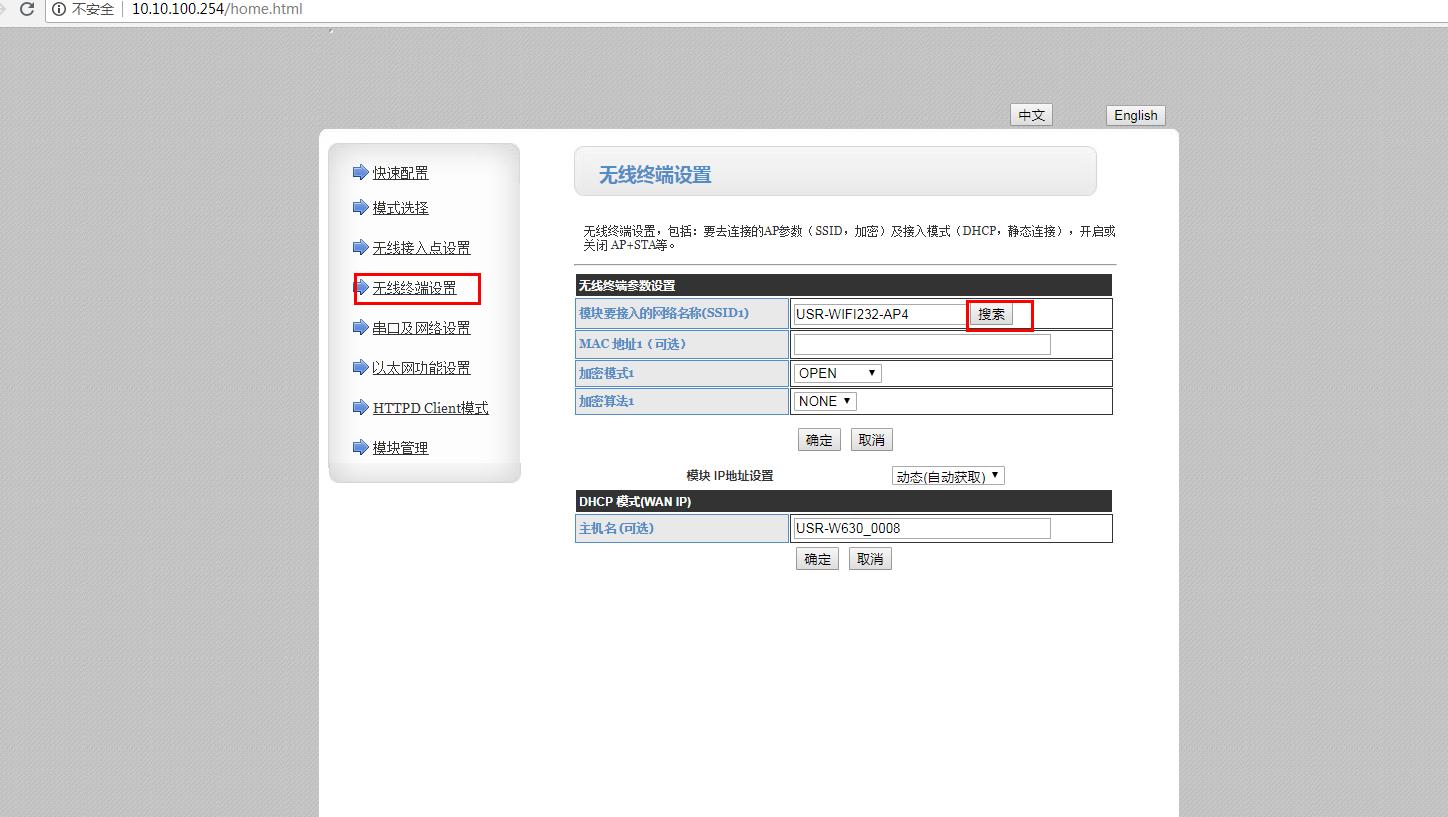

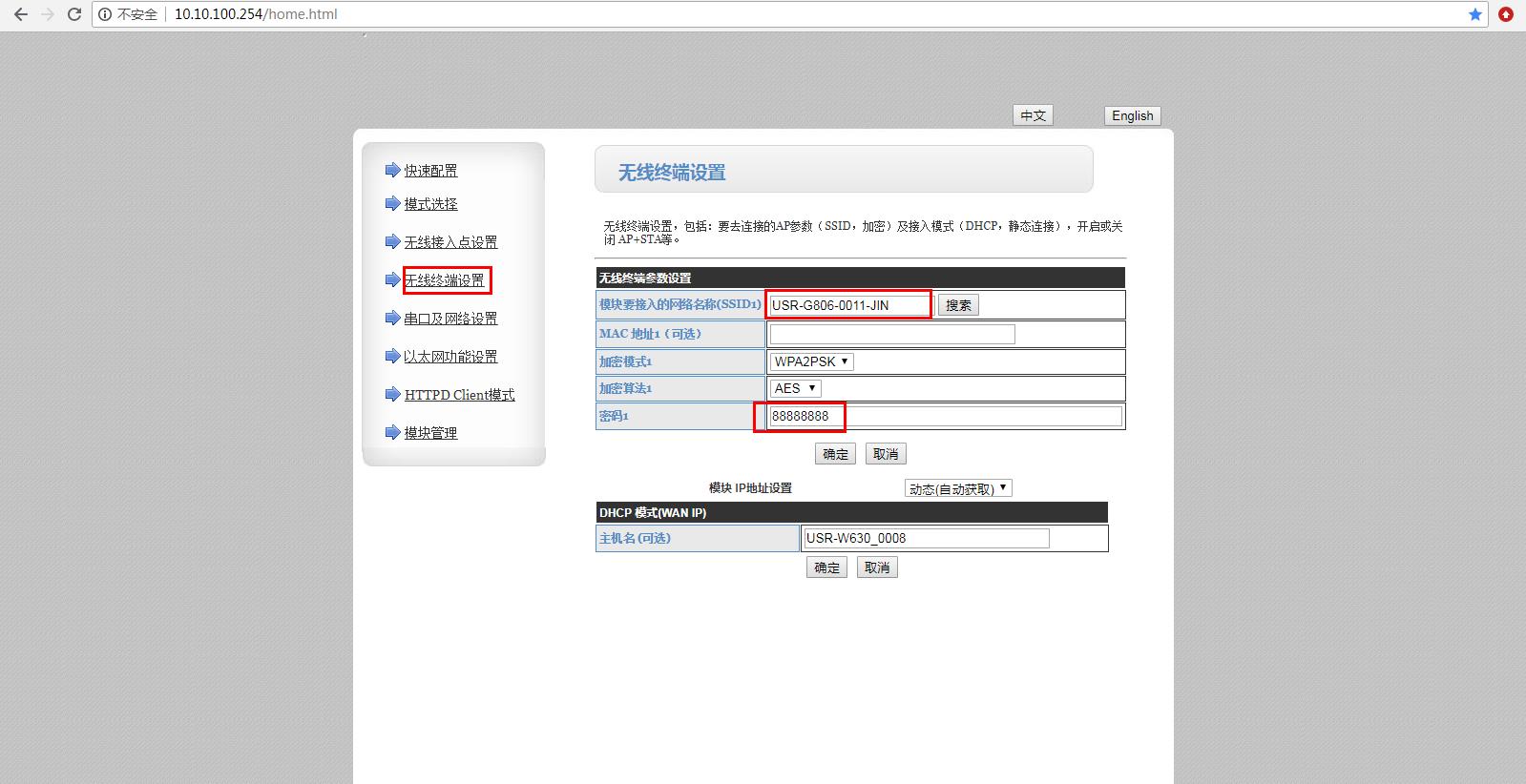

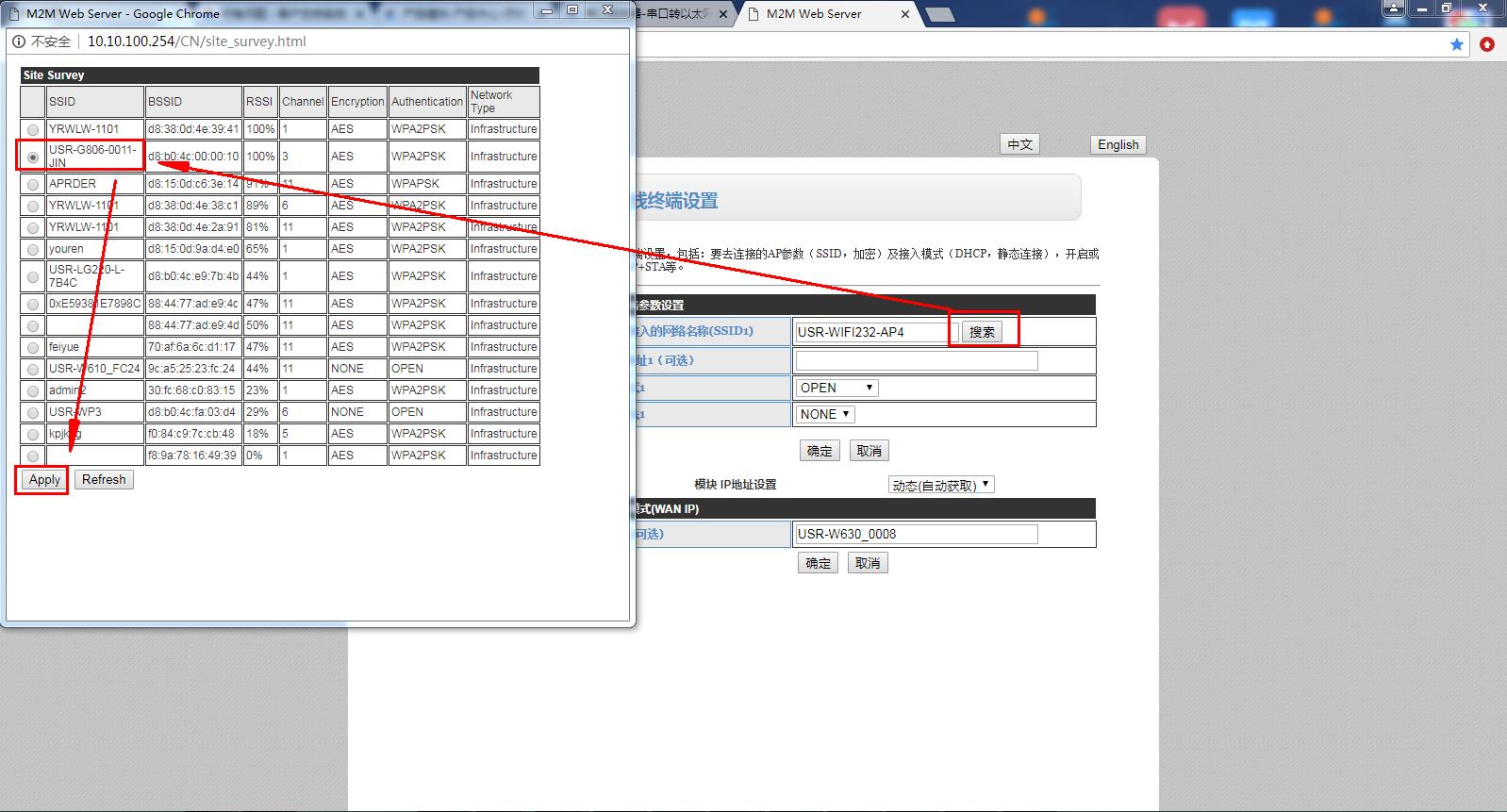

在無線終端設置中，點擊模塊要接入的網絡名稱SSID，可以手動輸入U(xiǎn)SR-W630設置STA模式要連接路由器wifi的名稱，或者點擊后面的搜索，搜索路由器的wifi。勾選，并點擊APPLY應用。跳出輸入路由器wifi密碼提示，輸入路由器的wifi密碼。點擊確定。

備注：模塊要接入的網絡名稱SSID和密碼也可以手動直接輸入。

舉例：我用USR-W630連接的路由器wifi名稱是USR-G806-0011-JIN,密碼是88888888。

三、設置USR-W630橋接模式Z模式

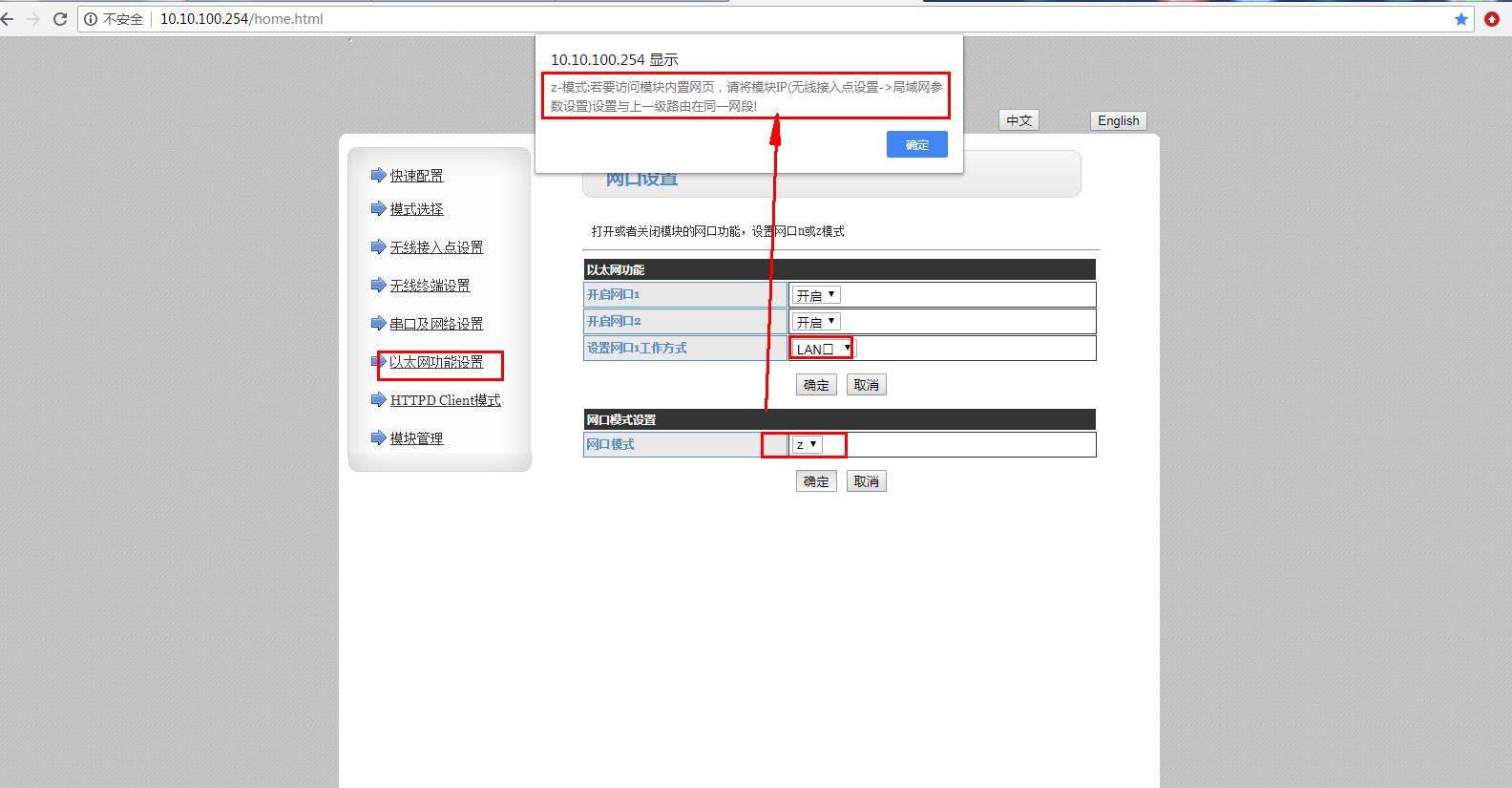

1、在以太網功能設置，網口工作模式是LAN口，網口模式設置Z。就是橋接模式。默認是n模式，需要改為z模式。點擊確定。

會跳出提示對話框，z-模式：若要訪問模塊內置網頁，請將模塊IP（無線接入點設置——》局域網參數設置）設置與上一級路由器再同一網段！

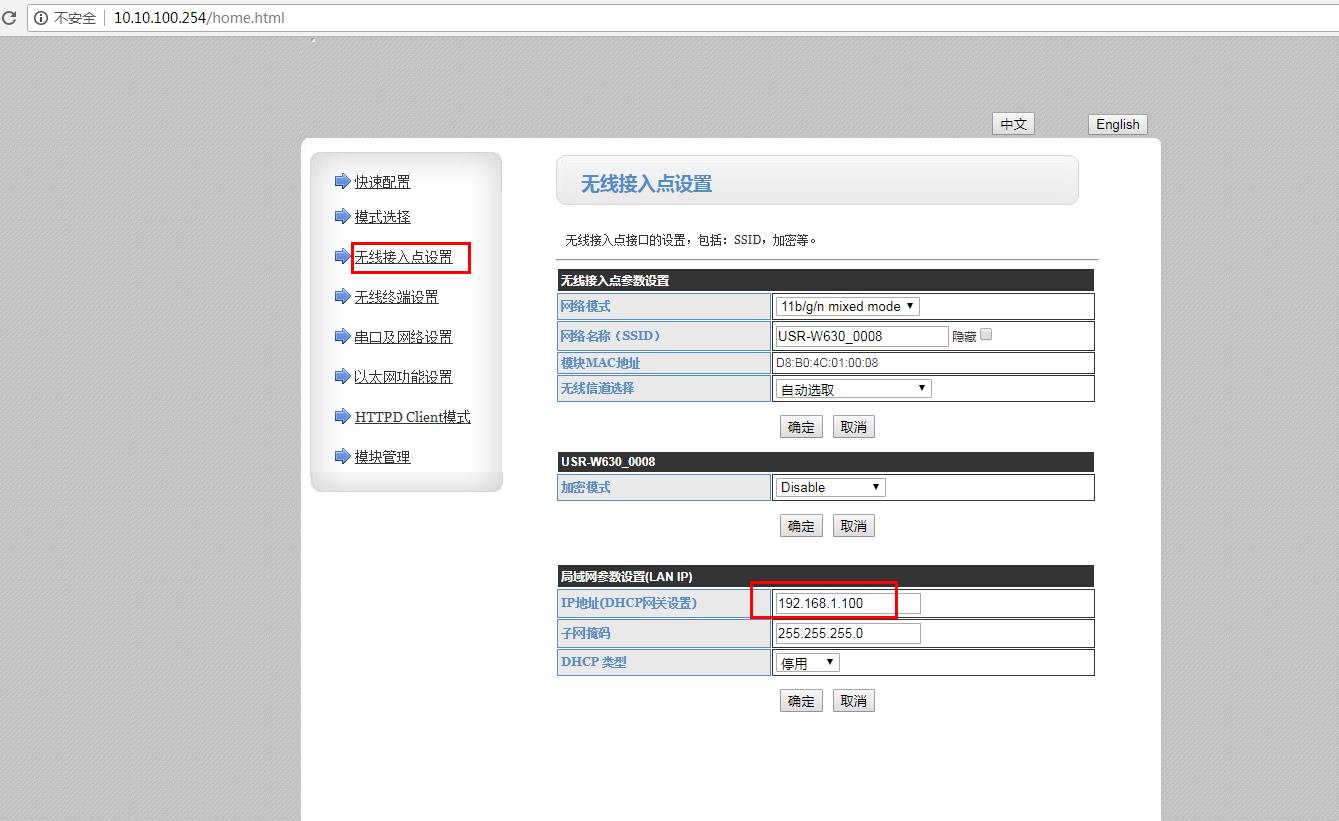

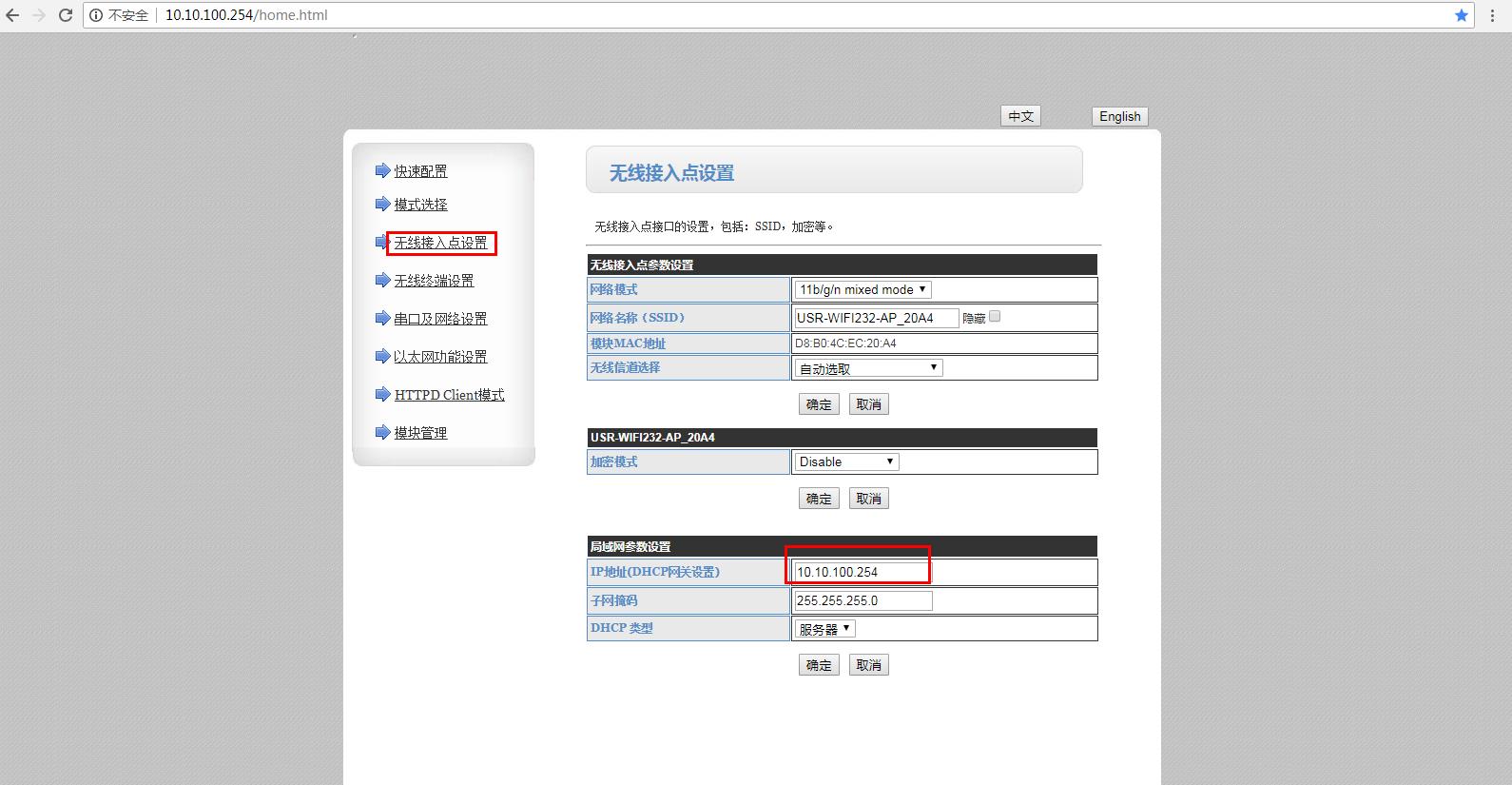

2、在無線接入點設置，局域網參數設置默認是10.10.10.254，需要修改為和USR-W630所連接路由器LAN IP同網端的IP。

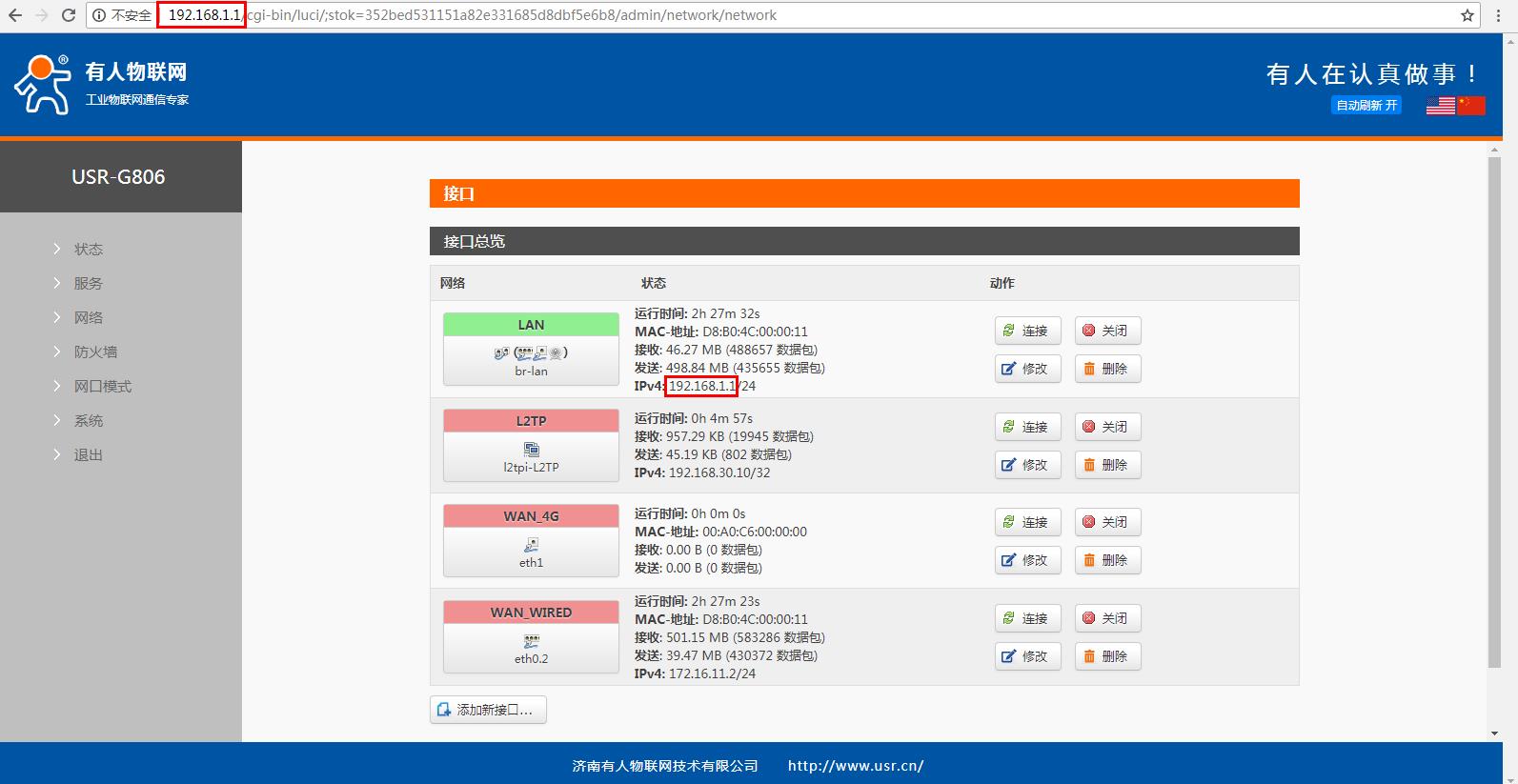

舉例：我使用的路由器的IP是192.168.1.1.因此我將USR-W630局域網參數設置，IP地址設置為192.168.1.100。點擊確定。所有參數設置完畢，然后重啟USR-W630

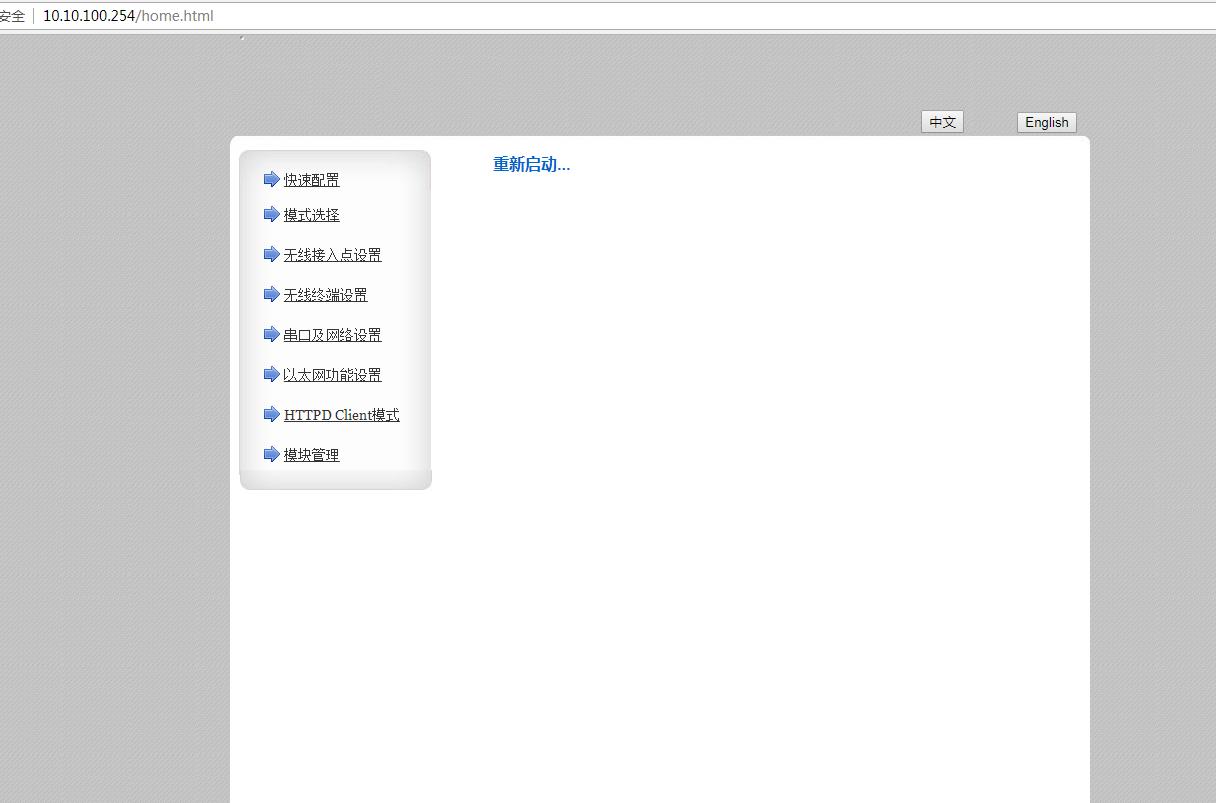

四、所有參數設置完畢，然后重啟USR-W630

五、透傳數據測試

1、電腦連接路由器的wifi，電腦瀏覽器使用設置的IP 192.168.1.100，登錄USR-W630的內置網頁。

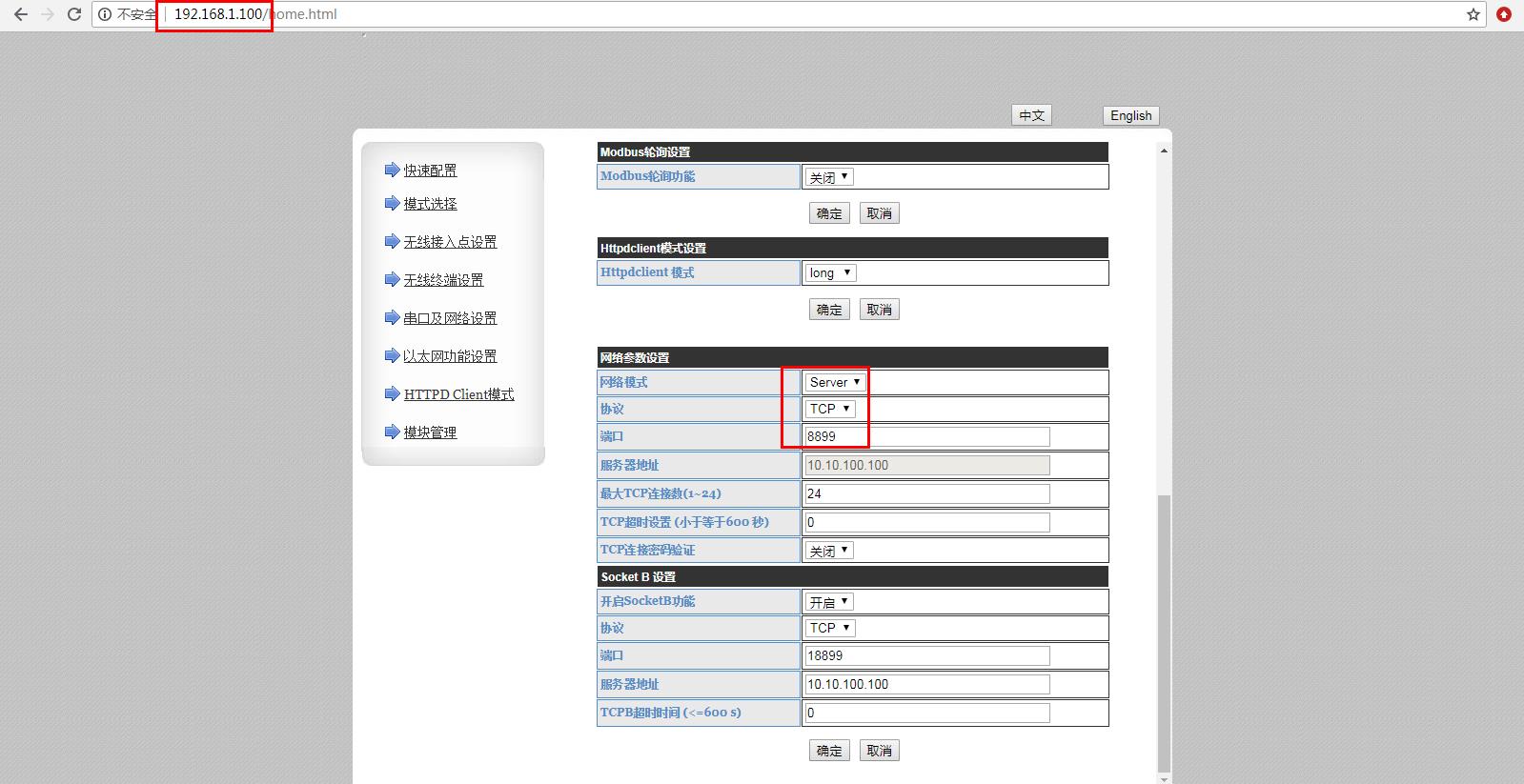

將USR-W630設置TCP server工作模式，端口8899。

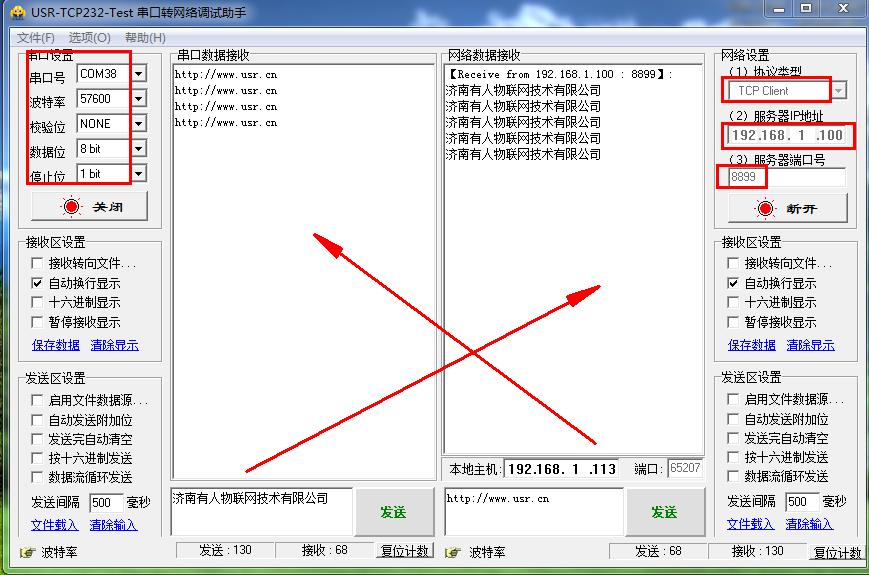

在電腦上用USR-TCP232-TEST軟件測試，打開COM口，網絡端設置參數。
