一、說明

1、基礎資料

DR504軟件設計手冊

DR504說明書下載地址

DR504設置軟件下載地址

虛擬串口下載地址

串口調試助手下載地址

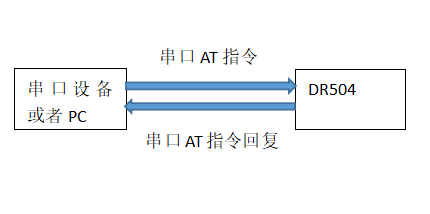

2、數據流向

二、具體步驟如下

若客戶在設計的過程中不想采用這種繁瑣的方式配置DTU的話，可以采用串口AT指令的方式對DTU進行設置，串口AT指令發送時上電后無需進入配置狀態這個步驟，在正常通信的情況下，可直接發送指令。串口AT指令格式：命令密碼+AT指令的方式。

DR504默認串口參數：波特率115200，起始位1位，停止位1位，數據位8位，無校驗，無流控。

注：命令密碼出廠默認是usr.cn該密碼可以使用AT指令AT+CMDPW來進行查詢和修改，命令密碼最長支持10個字節的長度，修改生效之后若再次使用串口AT指令時。命令密碼需要寫修改之后的密碼。

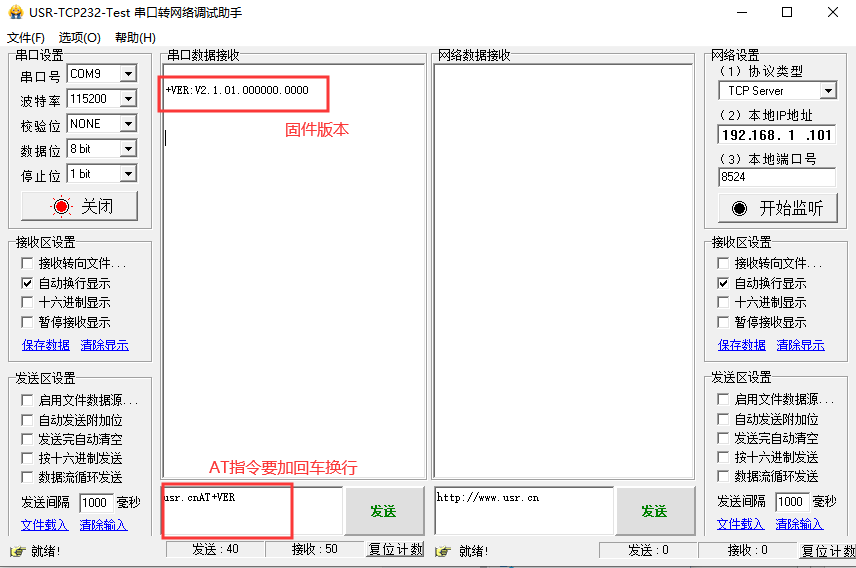

1、查詢DR504的固版本：usr.cnAT+VER，發送時使用enter換行之后再發送。

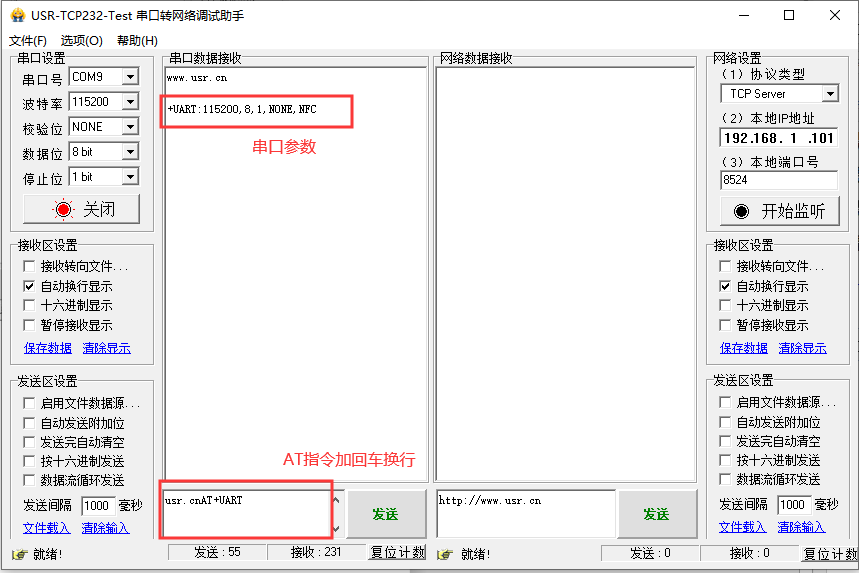

2、查詢DR504的串口參數

3、修改串口參數

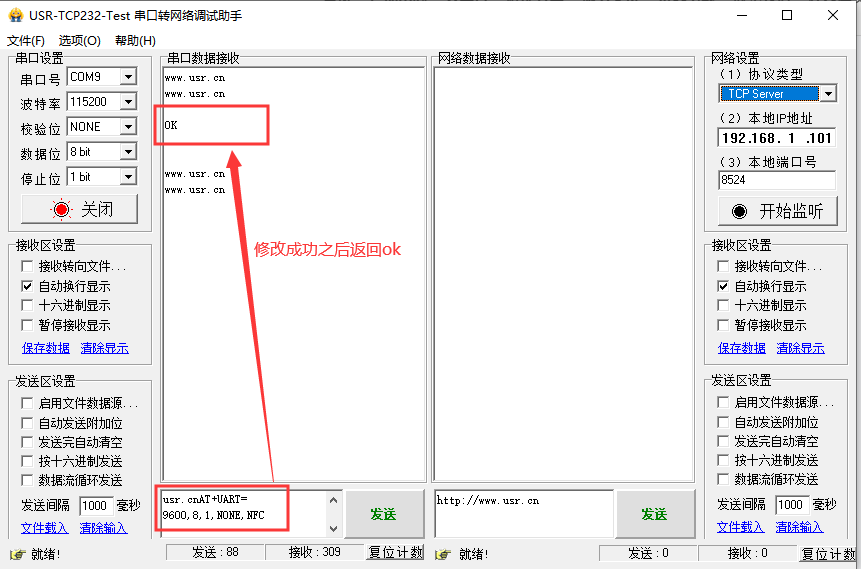

使用修改串口參數指令修改波特率為9600

usr.cnAT+UART=9600,8,1,NONE,NFC，修改成功之后模塊會返回ok。

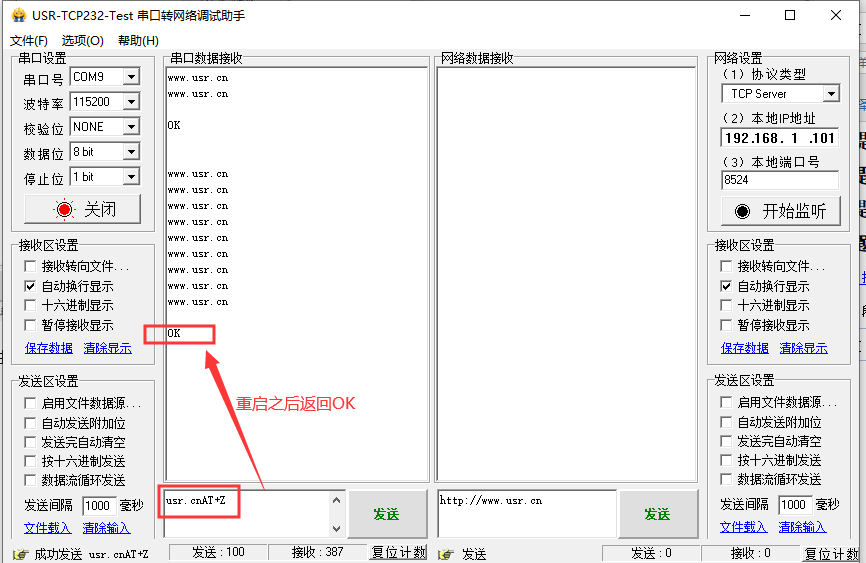

4、使用設備重啟指令使剛才修改的波特率生效。（沒有這一條指令不會參數修改生效）

usr.cnAT+Z

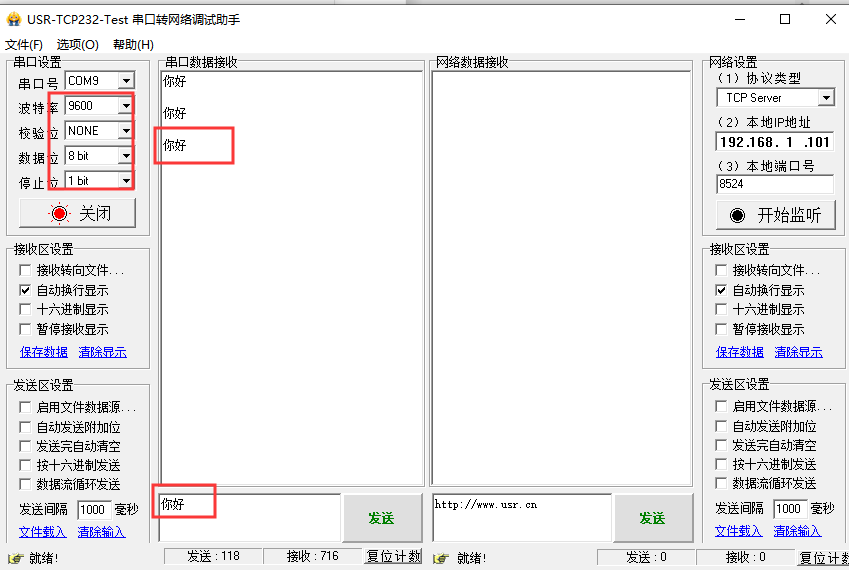

5、生效之后，DTU會重啟，此時，將串口助手串口波特率修改為9600，然后重新打開串口，我們?nèi)我獍l(fā)送指令與DTU通信，可以進行正常通信。

DR504測試案例：

DR504基本測試案例http://www.ggxxsw.cn/Faq/582.html

DR504連接遠程服務器案例：http://www.ggxxsw.cn/Faq/646.html
