一. 說明

1. 說明：用串口調試助手軟件模擬串口終端設備;

2. 數據流向：串口調試助手軟件----N510 -----遠程服務器

3. 客戶實際應用：終端設備---N510 ---遠程服務器

二. 所需資料

1. 軟件設計手冊http://www.ggxxsw.cn/Down/USR-N510-software-V1.0.3.pdf

2. 說明書http://www.ggxxsw.cn/Down/USR-N510_V1.0.9.pdf

3. 設置軟件http://www.ggxxsw.cn/Download/230.html

4. 串口調試助手：http://www.ggxxsw.cn/Product/78.html

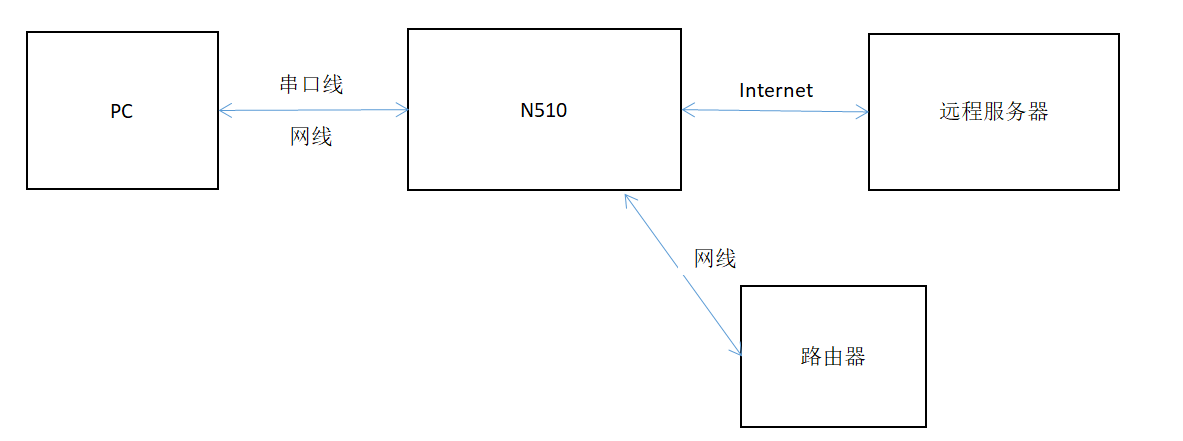

三. 網絡拓?fù)鋱D

四. 設備連接

1. 將N510串口通過串口轉USB線與PC相連接，通過網線將 N510的網口 和PC 的網口相連接，后面設置完成后通過網線將N510的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 N510 供電。

五. 具體操作

1. 按路徑：控制面板——>網絡和Internet——>網絡和共享中心

到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

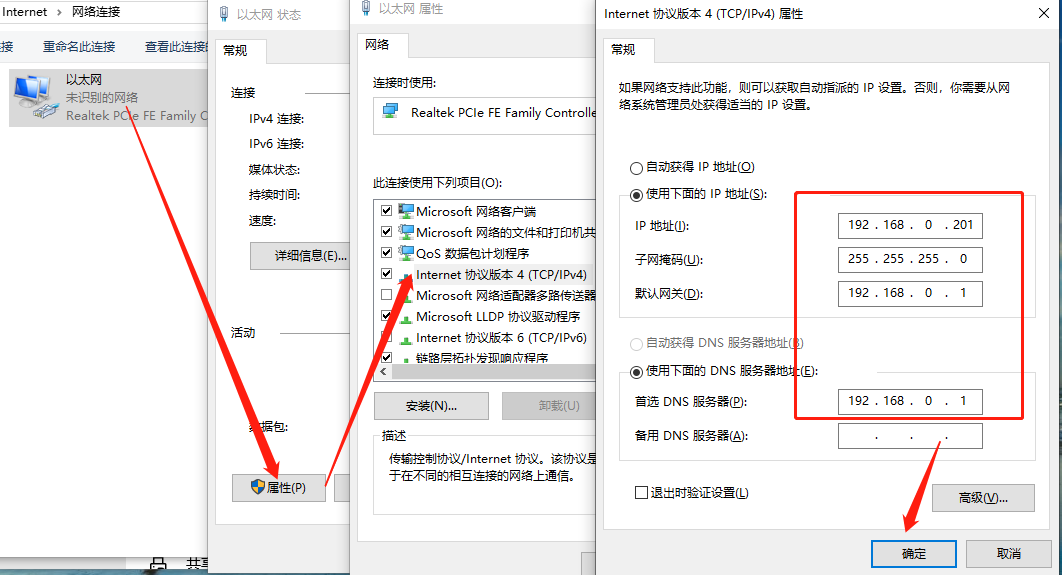

2. 給電腦設置靜態IP，設置成與N510同一網段，N510默認IP：192.168.0.7。

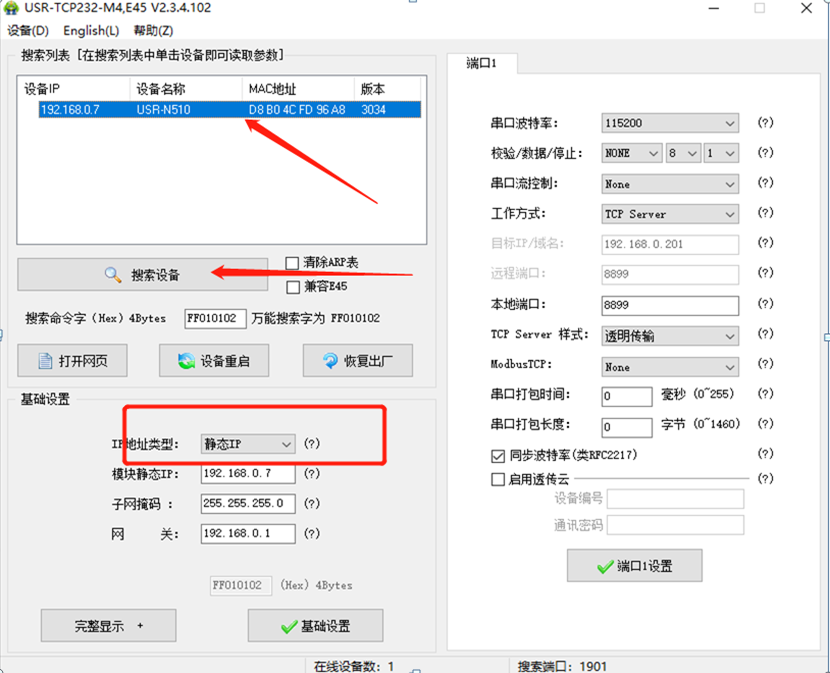

3. 打開M4設置軟件，點擊搜索設備，可看到搜索到的設備，點擊選中，可看到IP地址類型為靜態IP。

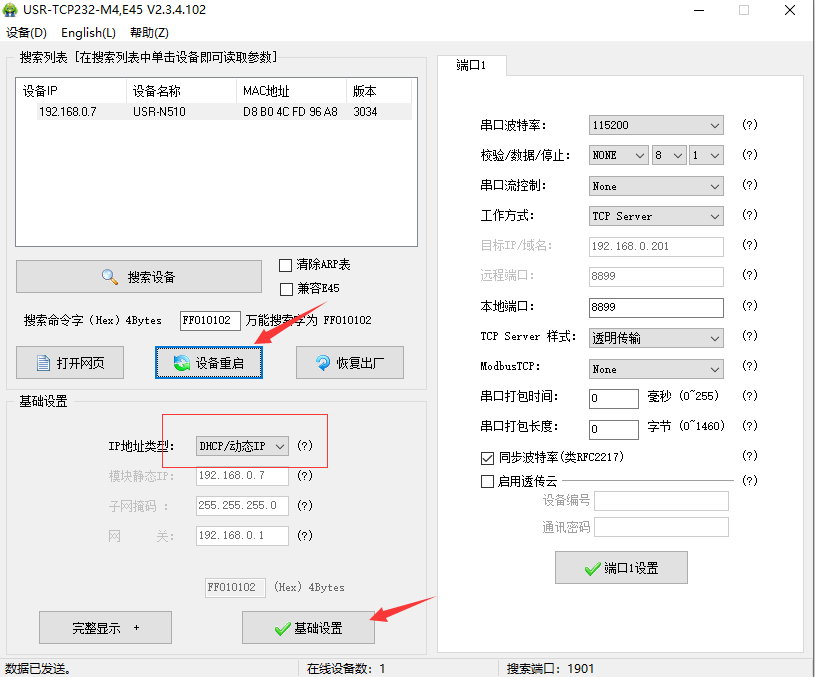

4. 更改IP地址類型為DHCP/動態IP，點擊基礎設置保存，設備重啟使參數生效。

5. 網線直連N510的網口和路由器的LAN口，保證N510正常上網，電腦連接路由器的WiFi，電腦和路由器同一網段，設置軟件重新搜索設備，可看到路由器分配給N510的IP。

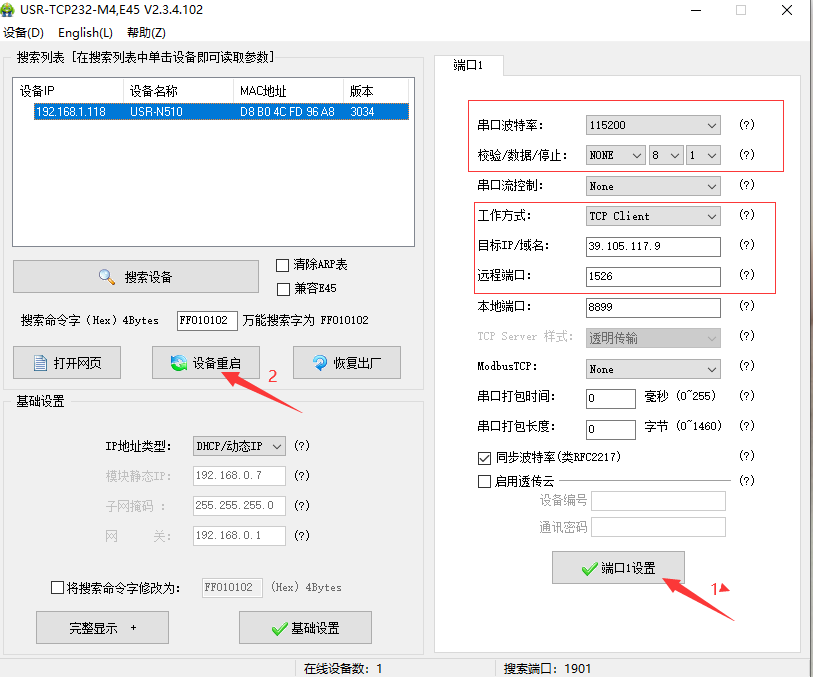

6. 工作方式選擇TCP Client，目標IP：39.105.117.9（客戶想要連接的服務器的IP地址），遠程端口號：1526（根據客戶的服務器地址填寫），設置完成后點擊端口1設置保存參數，設備重啟使參數生效。

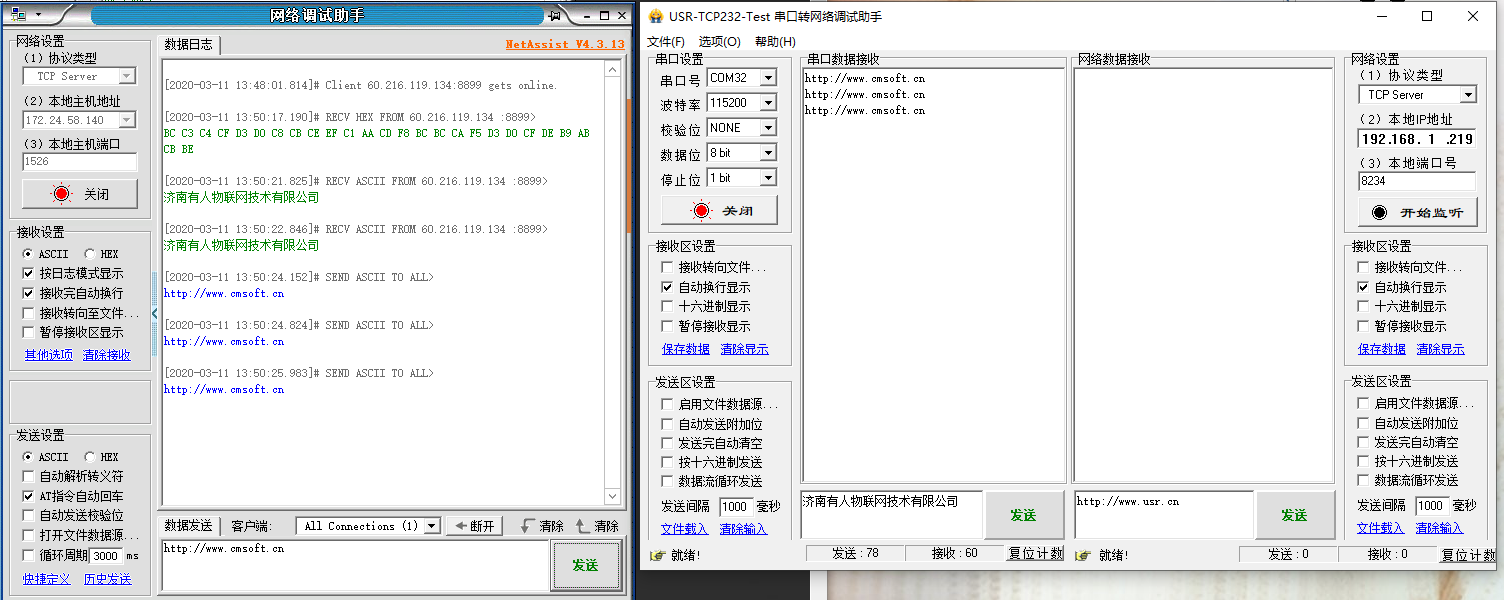

7.打開串口，串口參數和N510的串口參數保持一致，網絡端點擊鏈接，如下圖有連接對象顯示，網絡端和串口端互發數據測試

USR-N510基本測試通信和使用方：http://www.ggxxsw.cn/Faq/235.html
