  一、簡介：

  HTTPD_Client主要應用于網頁服務器，串口服務器發送的數據，可以透傳到網頁服務器接收。網頁服務器返回數據給串口服務器的串口。用于監控串口設備。

  二、實現功能：

  實現單片機或者串口設備發送數據，通過串口服務器，可以直接發送到網頁服務器上，網頁服務器可以接收數據，對數據進行判斷存儲等操作，web服務器根據串口設備請求數據，反饋相應的控制指令。

  三、解決問題：

   串口服務器一般透明傳輸數據是通過TCP或者UDP協議，以SOCKET通訊的方式與服務器建立鏈接，目前有許多控制和管理設備的方式不是通過SOCKET通訊，是通過web網頁管理和控制串口設備，只需要用戶可以上網，通過瀏覽器即可控制和查詢串口設備的數據狀態等信息。

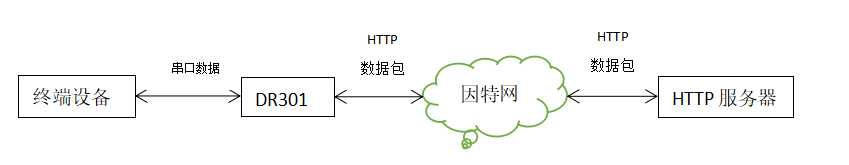

  四、實物連接：

  五、所需資料：

  1、DR301說明書：http://www.ggxxsw.cn/Download/900.html

  2、DR301軟件設計手冊：http://www.ggxxsw.cn/Download/901.html

  3、DR301設置軟件：http://www.ggxxsw.cn/Download/257.html

  4、串口調試助手：http://www.ggxxsw.cn/Download/27.html

  六、網頁服務器測試

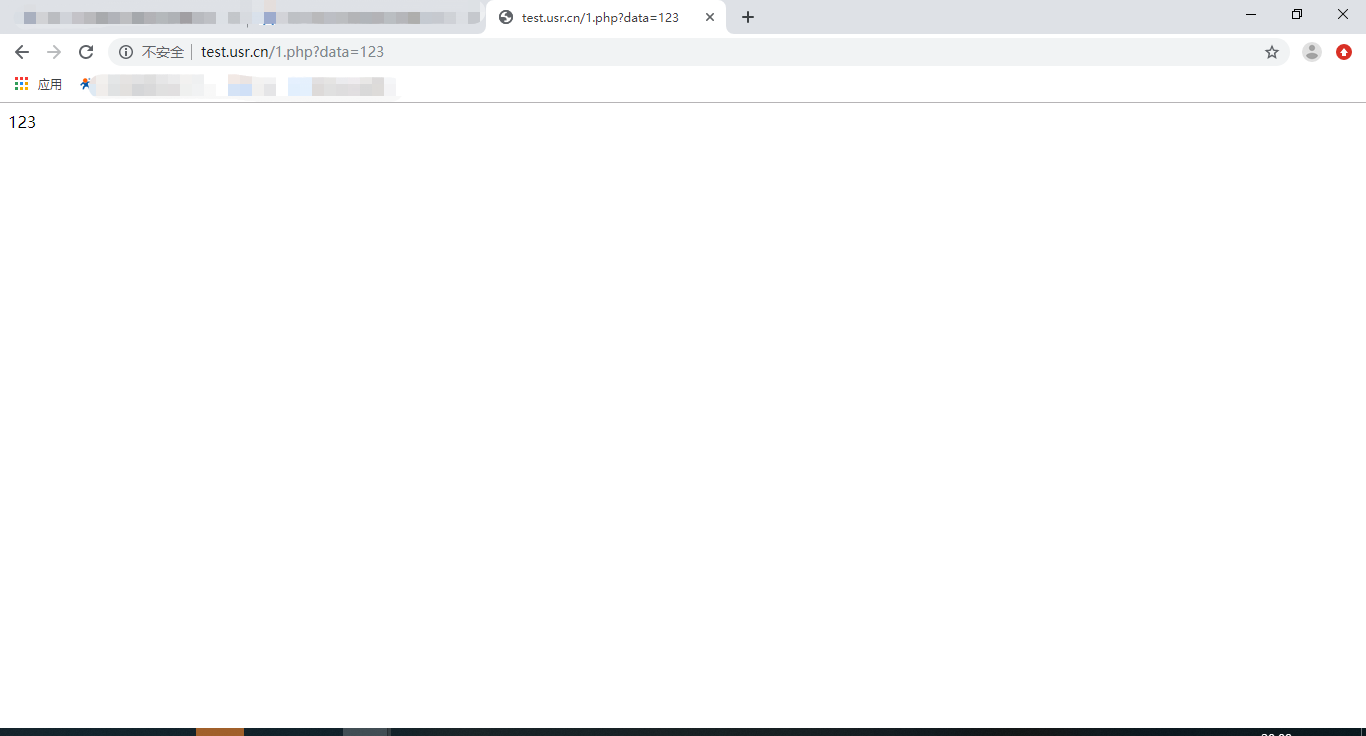

  在網頁上輸入網頁服務器的地址、路徑和請求數據(下圖以我們測試服務器為例)

  七、測試

  1、將301(USR-DR301，簡稱 301)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 301 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 301 供電。

  2、按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3、給電腦設置靜態IP，設置成301默認連接的 IP:192.168.0.201

  4、打開設置軟件

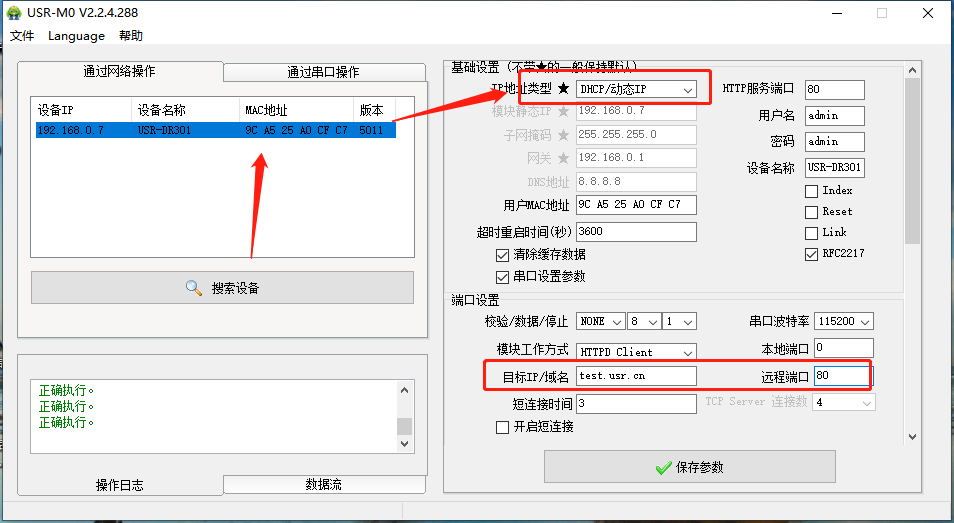

  點擊“搜索設備”當搜索列表中出現301的設備后，單擊搜索到的設備，IP設置為DHCP,模塊設置為Httpd Client模式，請求方式GET，URL為/1.php?，設置服務器地址test.usr.cn，端口80，設置并保存所有參數，重啟模塊。(本說明文檔使用為有人測試服務器)

  5、網線連接路由器的LAN口和301的網口，將電腦設置的靜態IP改為自動獲取，保證301正常聯網。

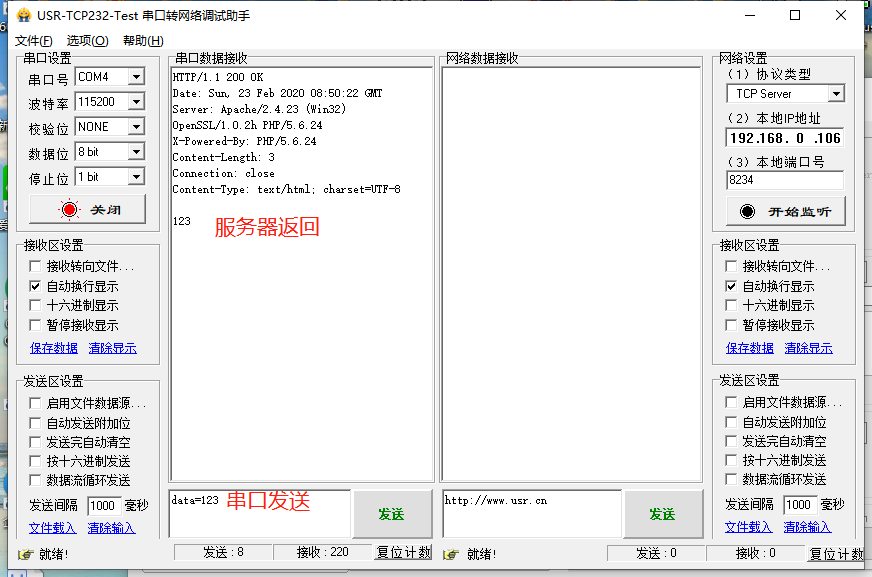

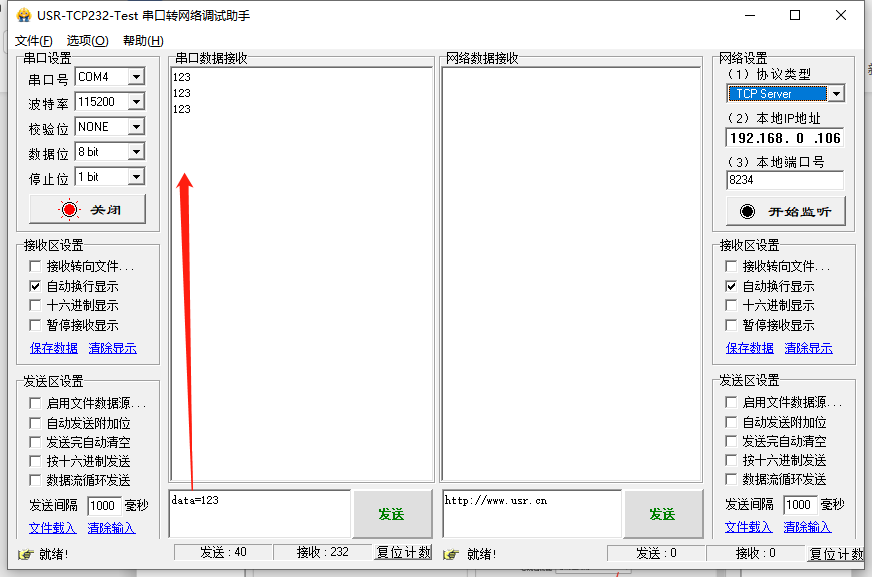

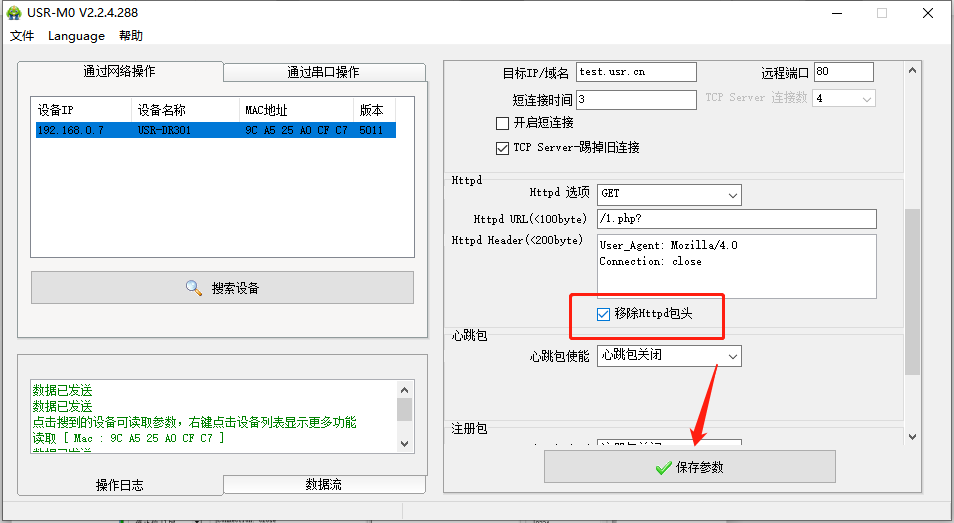

  以下通過設置軟件和網頁兩種方式。有兩種結果，一種是沒有移除包頭，一種是移除了包頭。

  設置軟件：

  6、打開串口調試助手

  打開正確的串口以及串口參數，本例串口參數是301的默認參數：115200，N,8,1

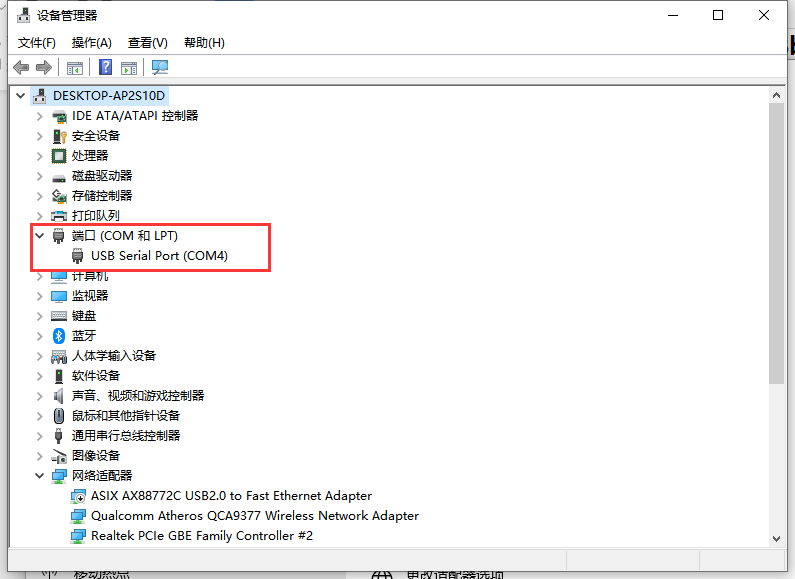

  串口號可以在“設備管理器-端口”處查看。

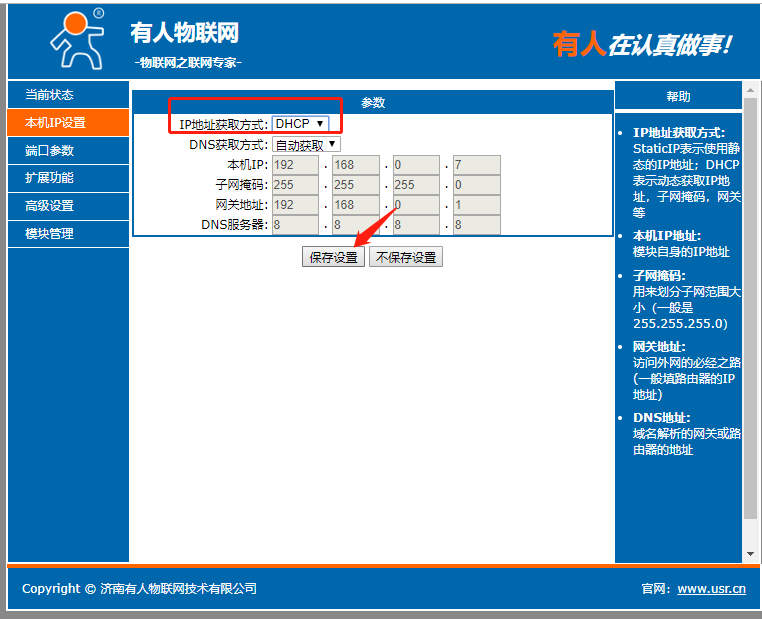

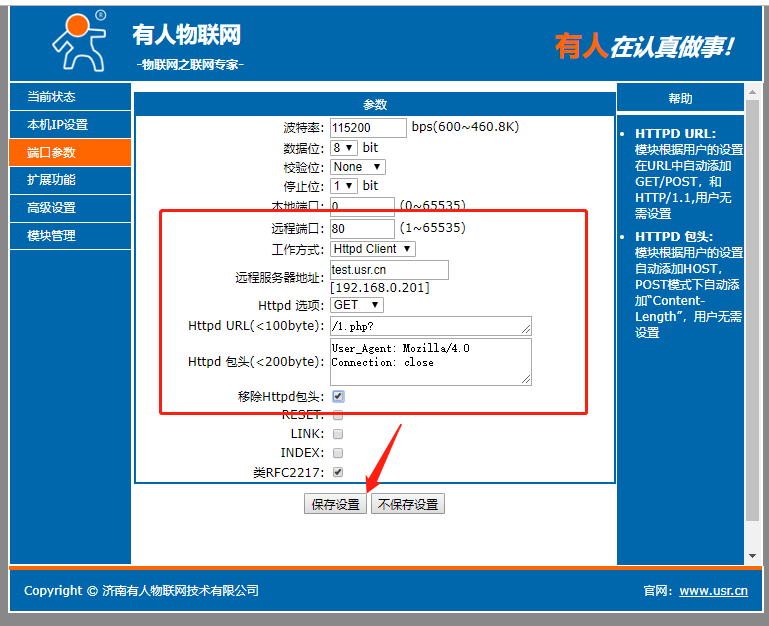

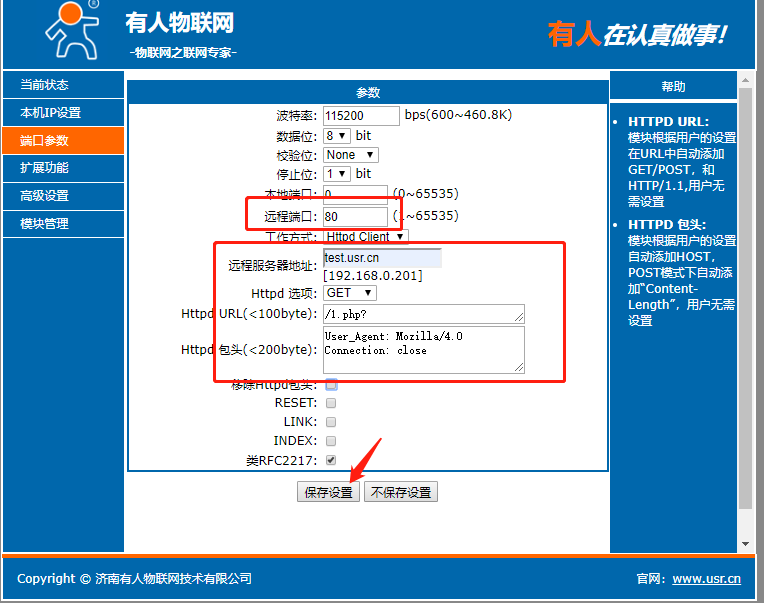

  網頁設置：結果同設置軟件(保存完參數記得重啟設備，參數需要重啟生效)

DR301基本測試案例：http://www.ggxxsw.cn/Faq/639.html
