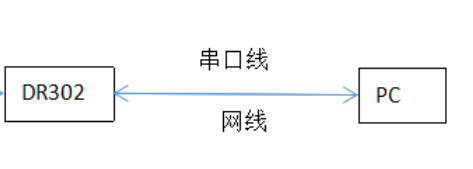

二、實物接線：
說明書：http://www.ggxxsw.cn/Down/USR-DR302_V1.0.2.pdf
軟件設計手冊：http://www.ggxxsw.cn/Down/USR-DR302_software_V1.0.2.pdf
設置軟件：http://www.ggxxsw.cn/Download/257.html
串口調試助手：http://www.ggxxsw.cn/Download/27.html
四、設備默認參數
項目 |
內容 |
用戶名 |
admin |
密碼 |
admin |
IP地址 |
192.168.0.7 |
子網掩碼 |
255.255.255.0 |
默認網關 |
192.168.0.1 |
默認的工作模式 |
TCP Client |
默認目標端口 |
8234 |
默認本地端口 |
0 |
默認目標IP |
192.168.0.201 |
串口波特率 |
115200 |
串口參數 |
None/8/1 |
五、測試
1、將302(USR-DR302，簡稱 302)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 302 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 302 供電。

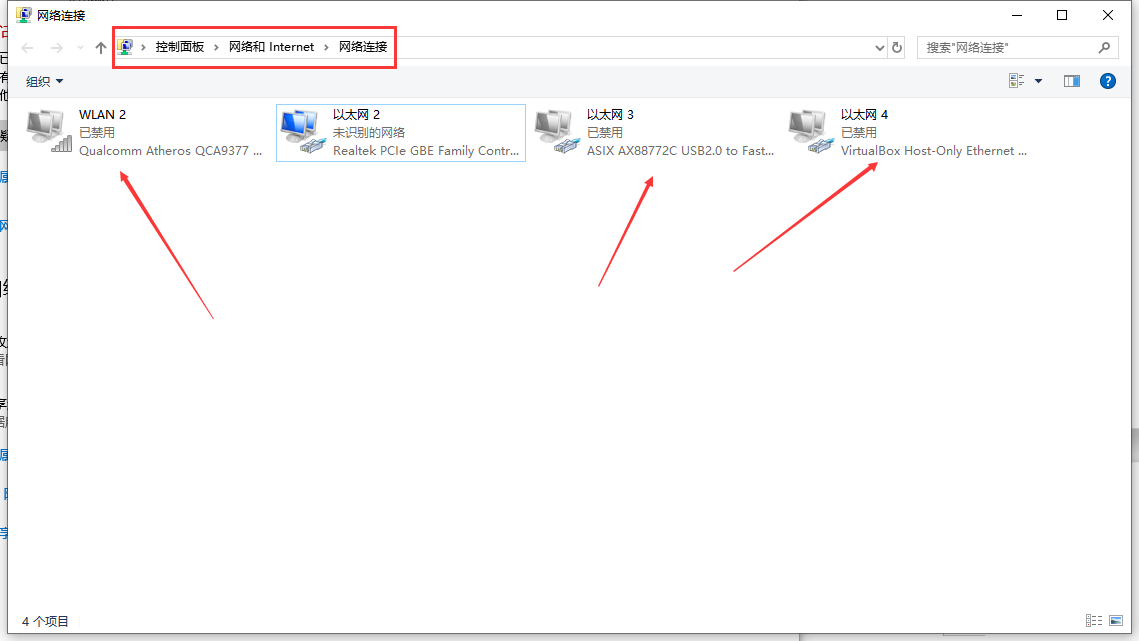

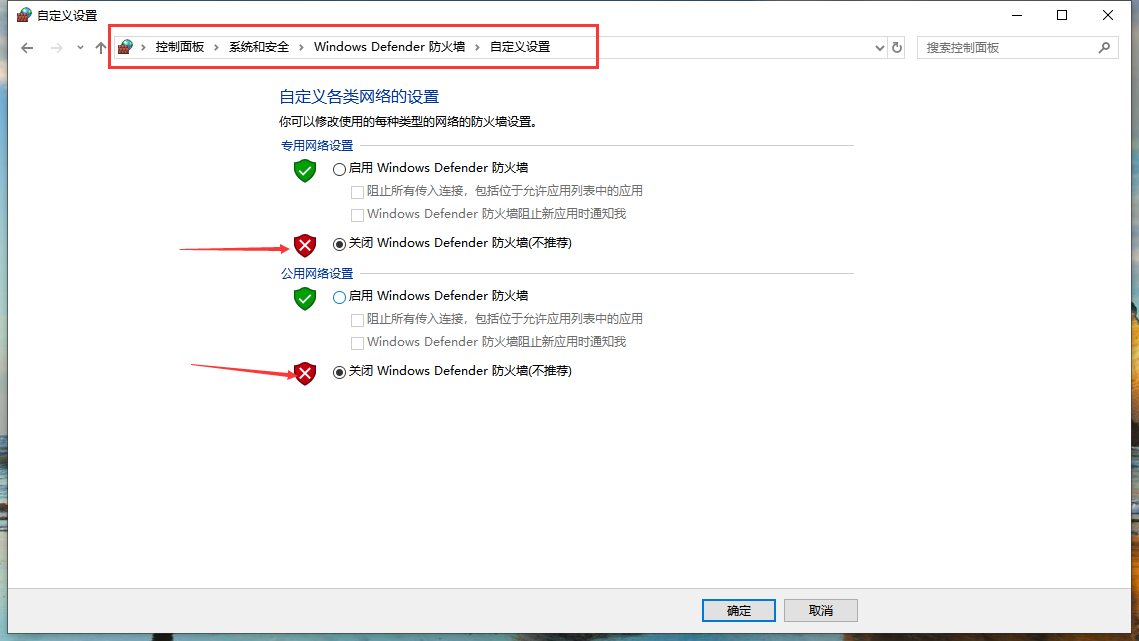

2、按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

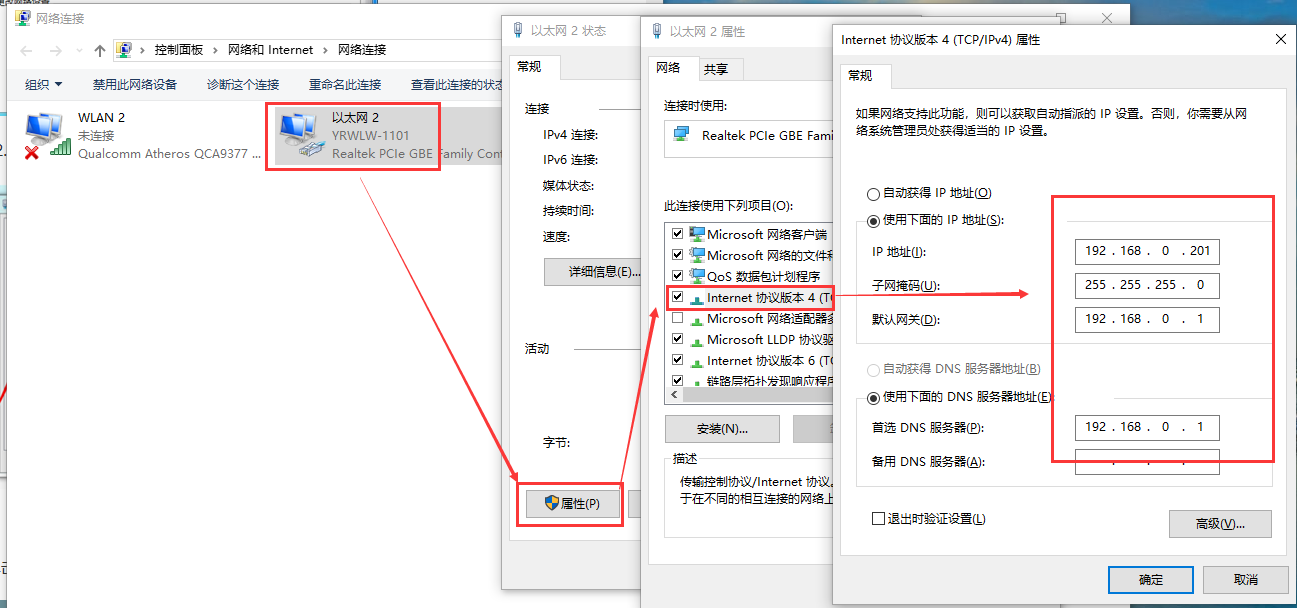

3、給電腦設置靜態IP，設置成302默認目標IP:192.168.0.201
4、打開設置軟件

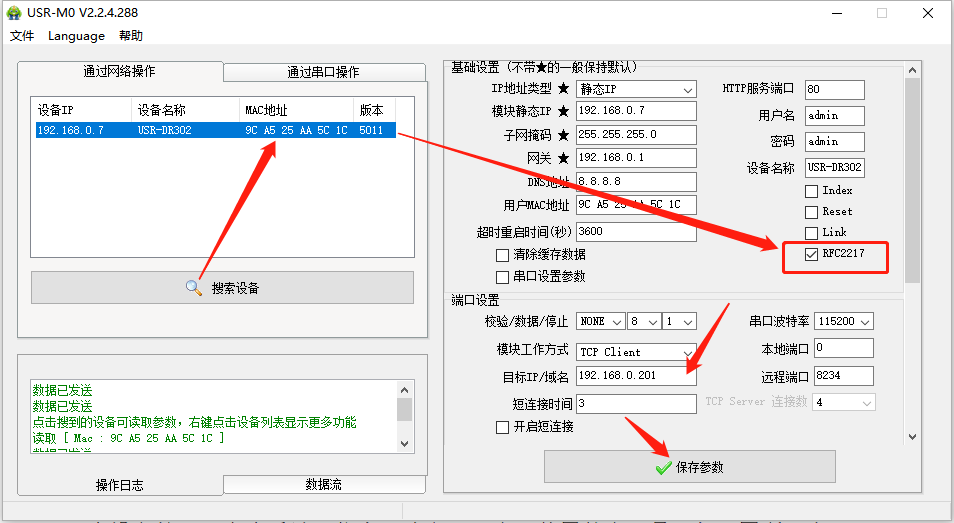

點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備，查看其配置信息，勾選RFC2217，工作方式：TCP Client，目標IP：92.168.0.201，遠程端口8234。設置完成后點擊保存參數。

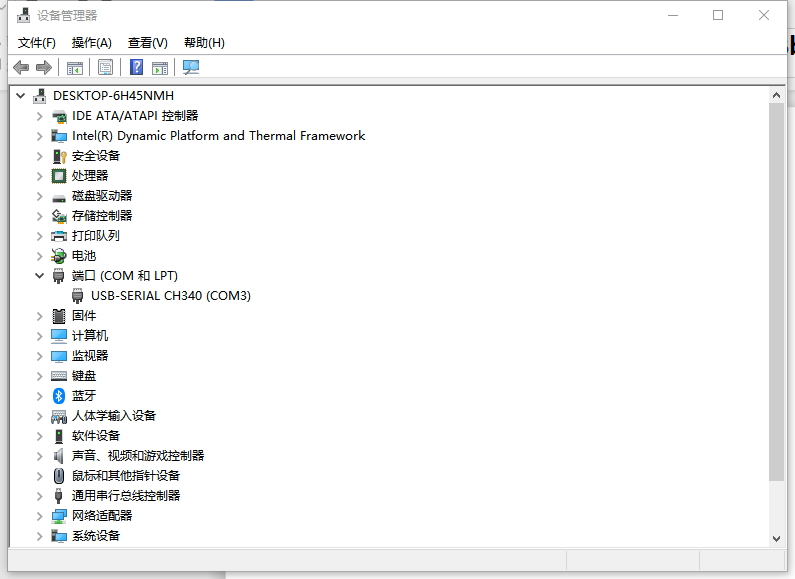

5、在設備管理器中查看端口信息，確定302串口使用的串口號，如下圖所示電腦端口號為COM3。

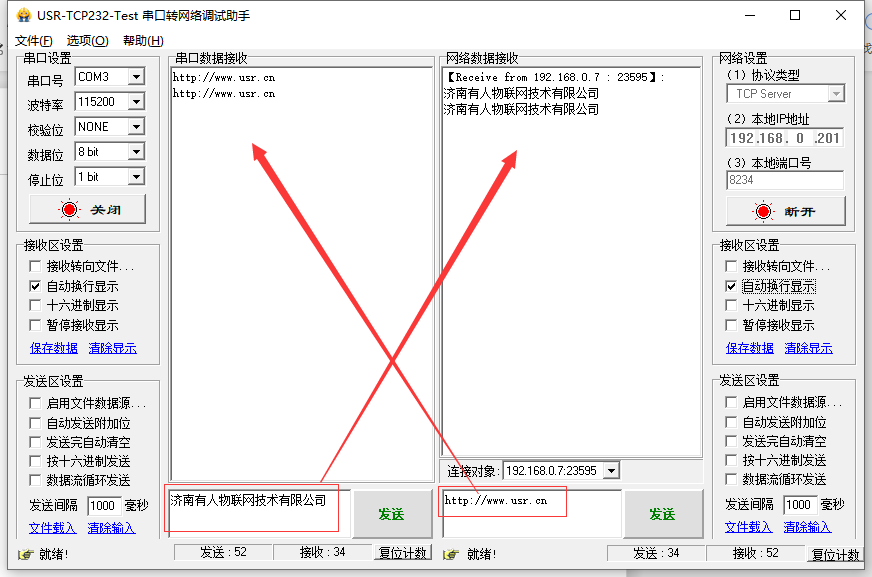

6、打開USR_TCP232_TEST軟件
串口端設置：選擇正確的串口以及串口參數。將軟件串口設置中的串口號配置為COM3。
網絡端設置：由于設備默認協議類型為TCP Client,所以電腦端連接設備需要設置為TCP server。服務器IP設置為電腦IP：192.168.0.201。端口號設置為302默認參數中的“遠程端口”：8234。

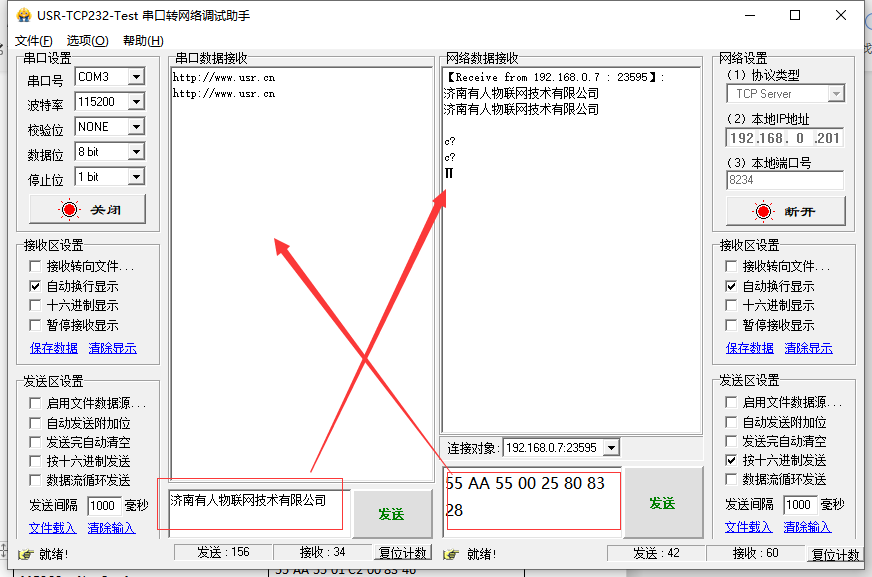

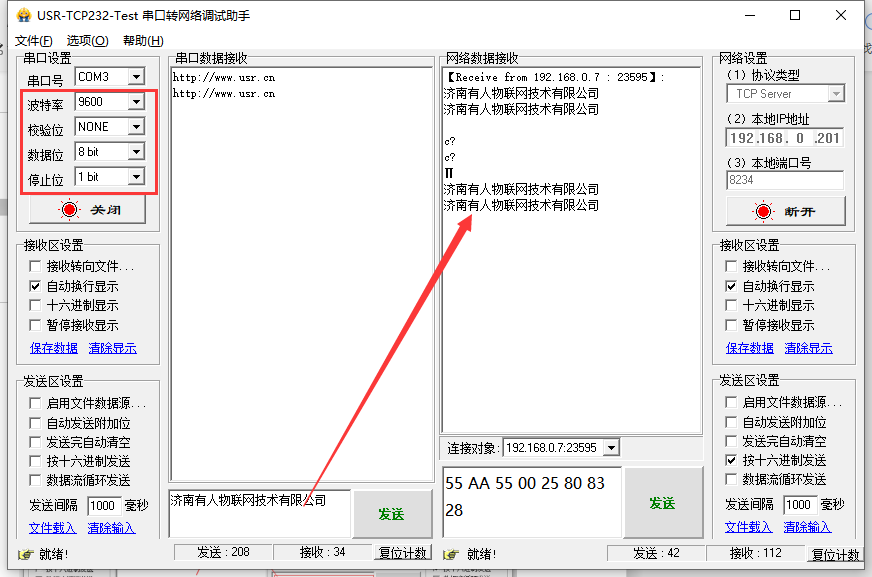

將模塊串口參數修改為9600、NONE、8、1，需要網絡端按十六進制下發55 AA 55 00 25 80 83 28，發送完成后，軟件打開串口需要修改為9600、NONE、8、1， 不然數據會顯示為亂碼。
注意：本命令所作的修改立即生效，不需要重啟，當次有效，不會保存，斷電丟失。
類RFC2217參數舉例：
115200，N，8，1 |
55 AA 55 01 C2 00 83 46 |
115200，ODD，8，1 |
55 AA 55 01 C2 00 8B 4E |
115200，EVEN，8，1 |
55 AA 55 01 C2 00 9B 5E |
115200，N，7，1 |
55 AA 55 01 C2 00 82 45 |
115200，N，6，1 |
55 AA 55 01 C2 00 81 44 |
115200，N，5，1 |
55 AA 55 01 C2 00 80 43 |
115200，N，8，2 |
55 AA 55 01 C2 00 87 4A |
38400，N，8，1 |
55 AA 55 00 E1 00 83 64 |
19200，N，8，1 |
55 AA 55 00 4B 00 83 CE |
57600，N，8，1 |
55 AA 55 00 E1 00 83 64 |
14400，N，8，1 |
55 AA 55 00 38 40 83 FB |
9600，N，8，1 |
55 AA 55 00 25 80 83 28 |
4800，N，8，1 |
55 AA 55 00 12 C0 83 55 |
2400，N，8，1 |
55 AA 55 00 09 60 83 EC |
1200，N，8，1 |
55 AA 55 00 04 B0 83 37 |
600，N，8，1 |
55 AA 55 00 02 58 83 DD |
230400，N，8，1 |
55 AA 55 03 84 00 83 OA |
460800，N，8，1 |
55 AA 55 07 08 00 83 92 |
DR302基本測試案例：http://www.ggxxsw.cn/Faq/641.html
