一．要下載的軟件

USR-K7 說明書：http://www.ggxxsw.cn/Down/USR-K7_V1.0.1.pdf

USR-K7 軟件設計手冊：http://www.ggxxsw.cn/Down/USR-K7_software_V1.0.1.pdf

設置軟件：http://www.ggxxsw.cn/Download/230.html

串口調試助手：http://www.ggxxsw.cn/Download/31.html

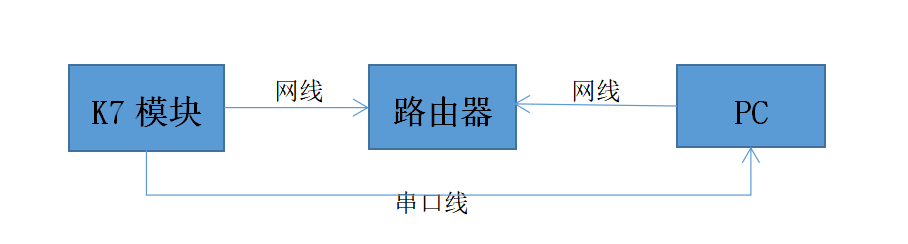

二．硬件連接

DHCP/動態獲取IP：

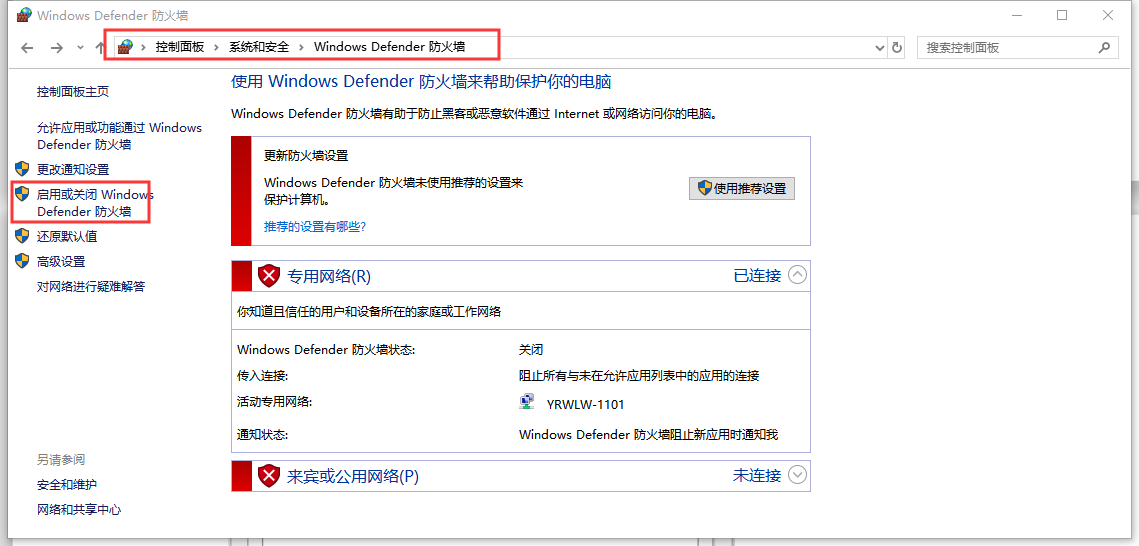

1. 按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

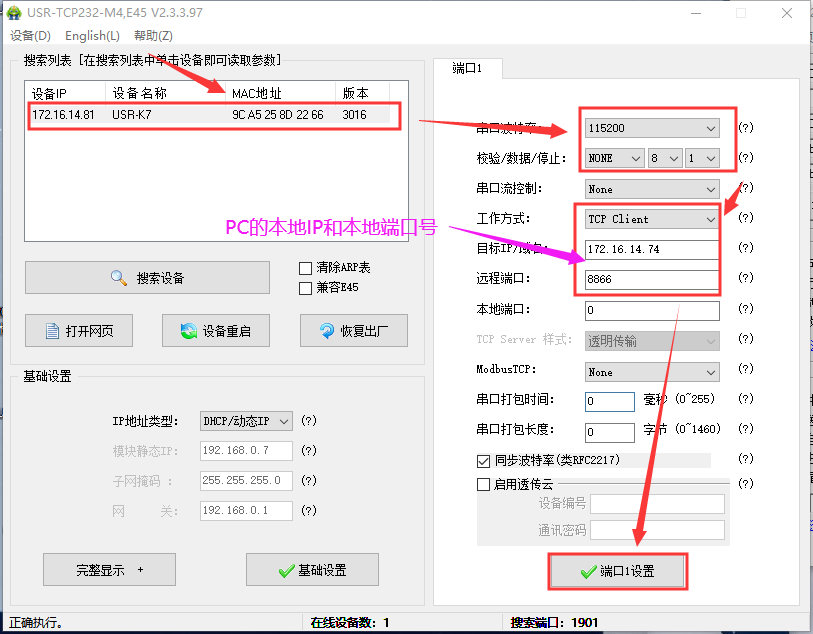

2.打開設置軟件（K7做tcp client）

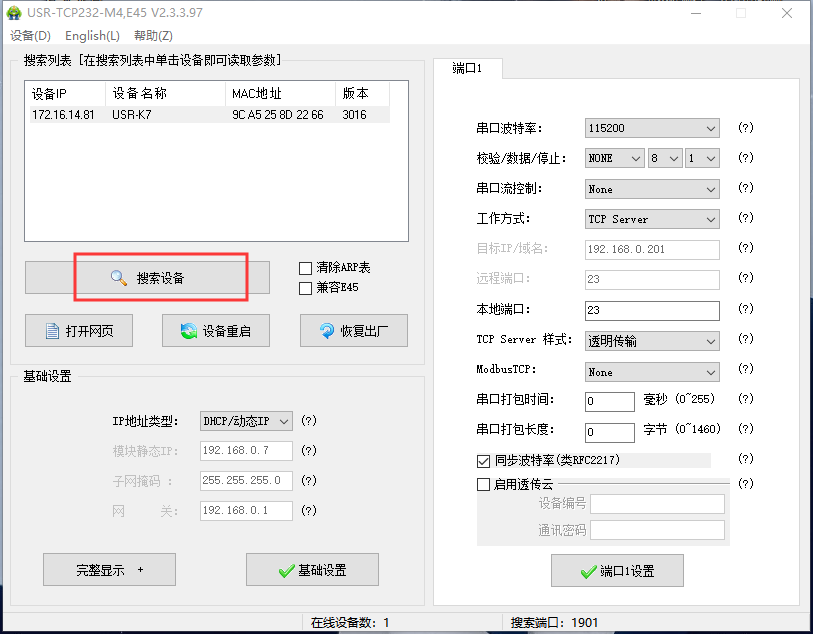

點擊“搜索設備”當搜索列表中出現K7的設備后，單擊搜索到的設備，查看其配置信息，工作方式選擇TCP Client，目標ip為PC的本地IP：172.16.14.74，遠程端口為PC的本地端口號：8866，點擊端口設置保存參數。

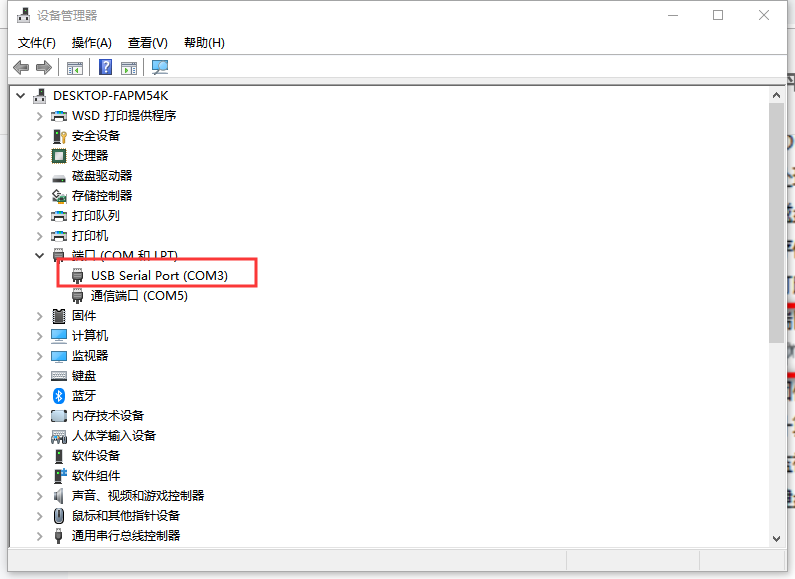

3. 在設備管理器中查看端口信息，確定K7串口使用的串口號，如下圖所示電腦端口號為COM3，如果沒有看的COM口，下載一個驅動精靈修復一下。

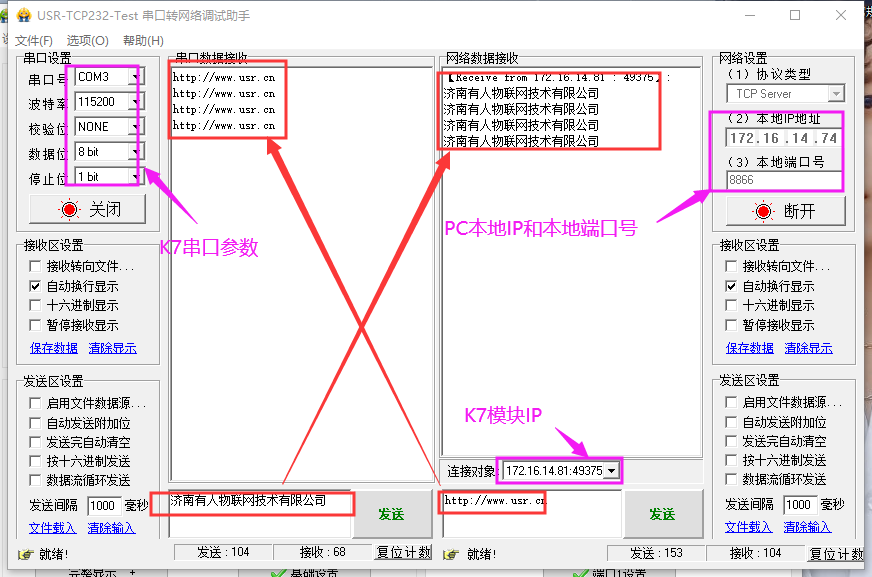

4. 打開USR_TCP232_TEST軟件

將軟件串口設置中的串口號配置為COM3。由于設備默認協議類型為TCP Client,所以電腦端連接設備需要設置為TCP Server連接設備。

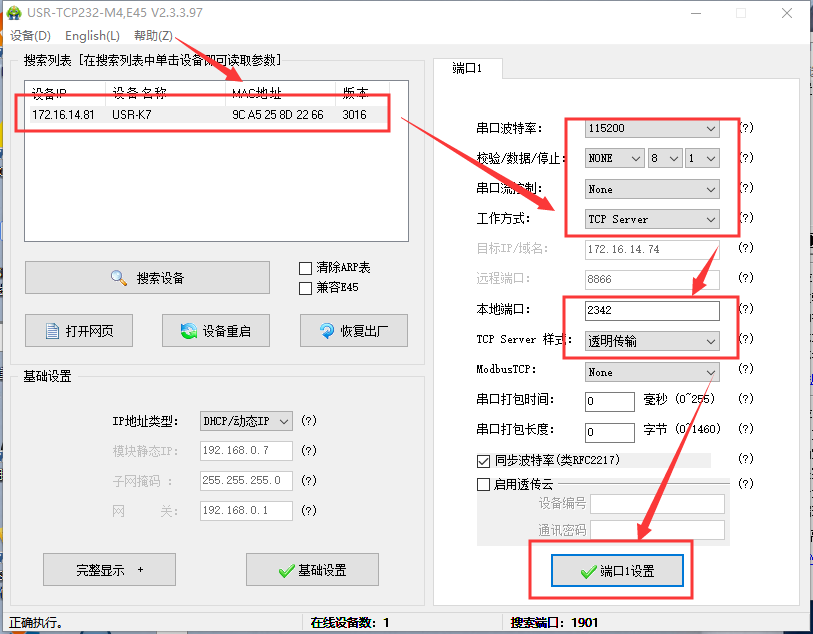

5. 打開設置軟件（K7做tcp server）

點擊“搜索設備”當搜索列表中出現K7的設備后，單擊搜索到的設備，查看其配置信息，工作方式選擇TCP server，本地端口號：2342，點擊端口設置保存參數。

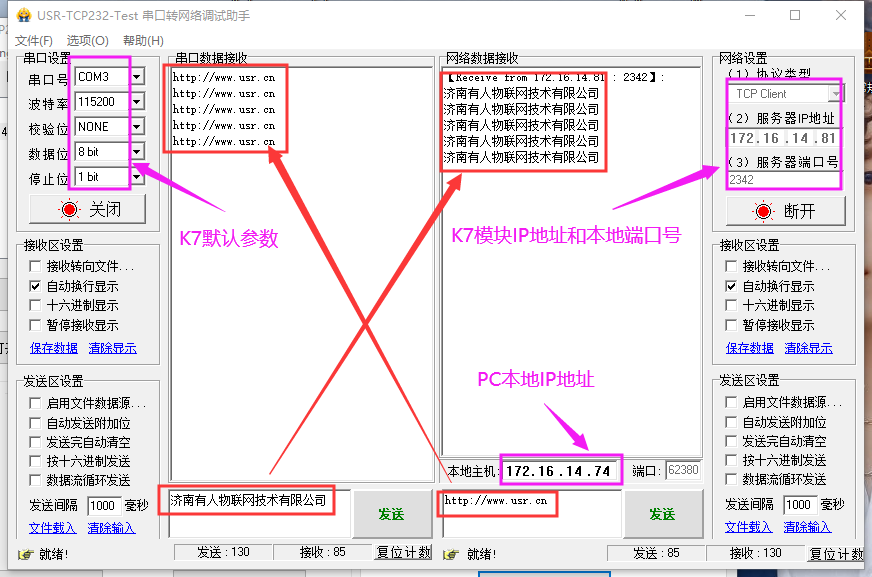

6.K7設備默認協議類型為TCP server,所以電腦端連接設備需要設置為TCP client連接設備，服務器IP地址為K7IP地址：172.16.14.81，服務器端口為K7模塊本地端口號：2342
