一、所需資料

　　使用手冊：http://www.ggxxsw.cn/Download/402.html

　　說明書：http://www.ggxxsw.cn/Download/1108.html

　　虛擬串口：http://www.ggxxsw.cn/Download/31.html

      設置軟件：http://www.ggxxsw.cn/Download/383.html

二、準備工作

1、USR-N520產品  數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS232串口線 數量1條（或者USB轉485串口線）

5、電腦 數量1臺

6、交換機 數量1臺

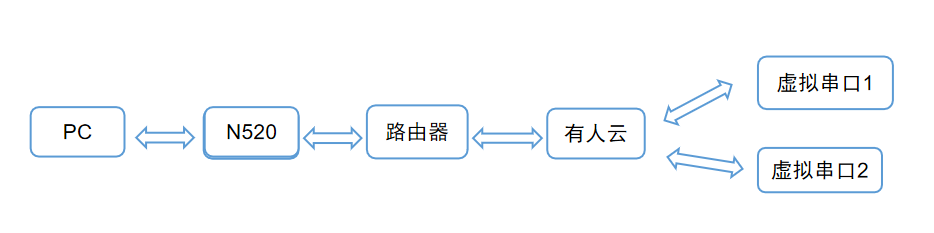

三、連接框圖

　　數據流向：

　　客戶實際應用:終端串口設備---N520---有人云----N520----多個終端串口設備

四、硬件連接和電腦設置

1、硬件連接：

USR-N520產品，USB-RS485串口線接USR-N520串口，注意485接線線序，USB-RS485 A線接USR-N520串口的A端子，USR-N520 B線接410S 串口的B端子，USB頭插入電腦USB口。
  USR-N520選擇網口通過網線直連電腦網口。檢查所有連接無誤后，給USR-N520用12V電源適配器供電。

2、指示燈狀態：

 1) POWER：電源指示燈，只要電源連接正常，指示長燈亮。

 2) WORK：Work 指示燈，520 工作狀態指示燈， 520 正常工作，指示燈閃亮。

 3) TX1：串口 1 發送指示燈

 4) RX1：串口 1 接收指示燈

 5) TX2：串口 2 發送指示燈

 6) RX2：串口 2 接收指示燈

3、電腦設置

1.關閉殺毒軟件防火墻，殺毒軟件,VPN，多余網卡，虛擬機；

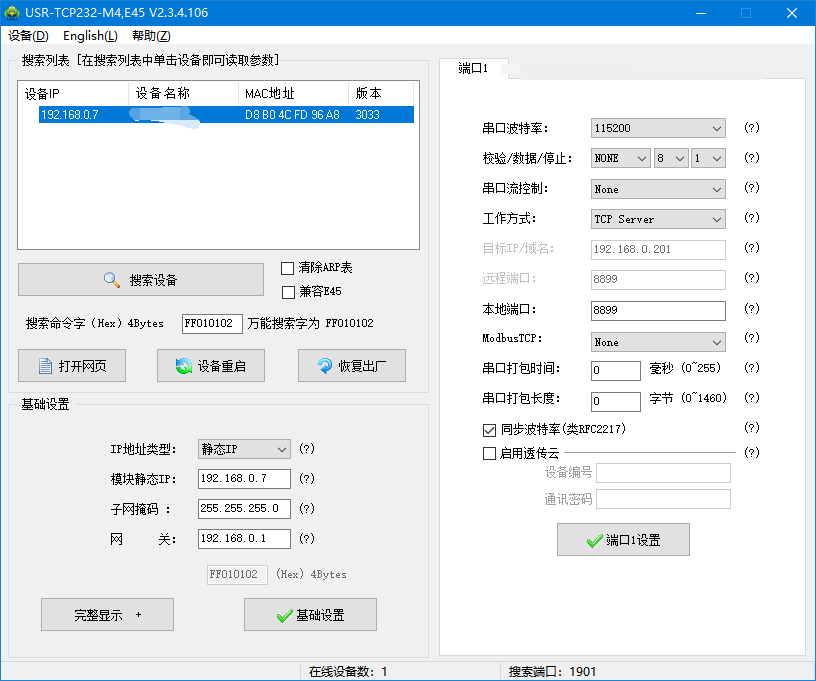

2. N520的網線與電腦直連，電腦打開設置軟件.

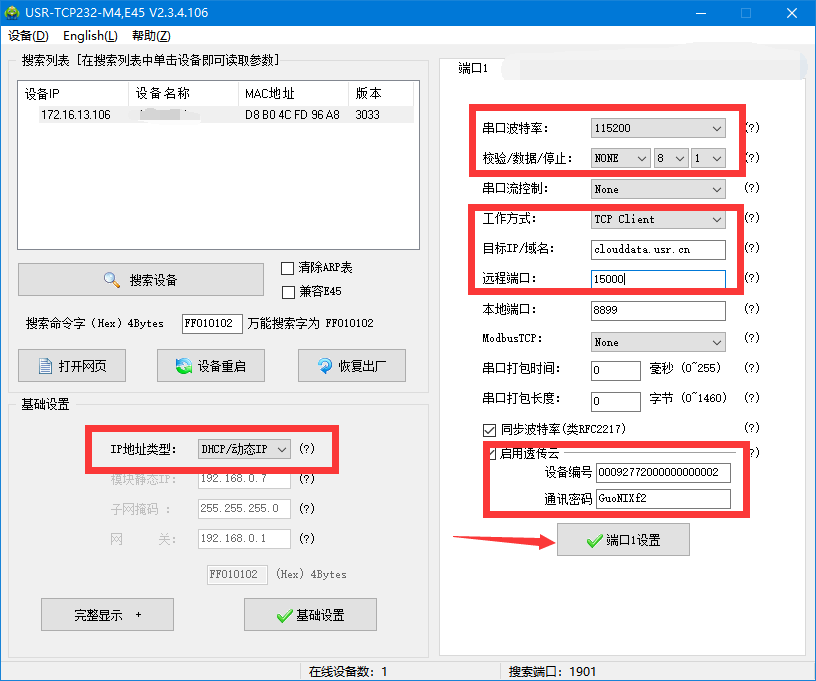

3.搜索設備--搜到設備之后Ip地址類型設置成DHCP

4.設置參數：將工作方式 ，遠程服務器地址和遠程端口分別設置為：Tcp Client、clouddata.usr.cn、15000;

5.勾選啟用透傳云，將有人云中創建過的520的SN和密碼填入(SN與密碼可以通過操作按照圖示下面的案例獲取)--設置完成后點擊保存參數。

N520基本測試案例：http://www.ggxxsw.cn/Faq/236.html
